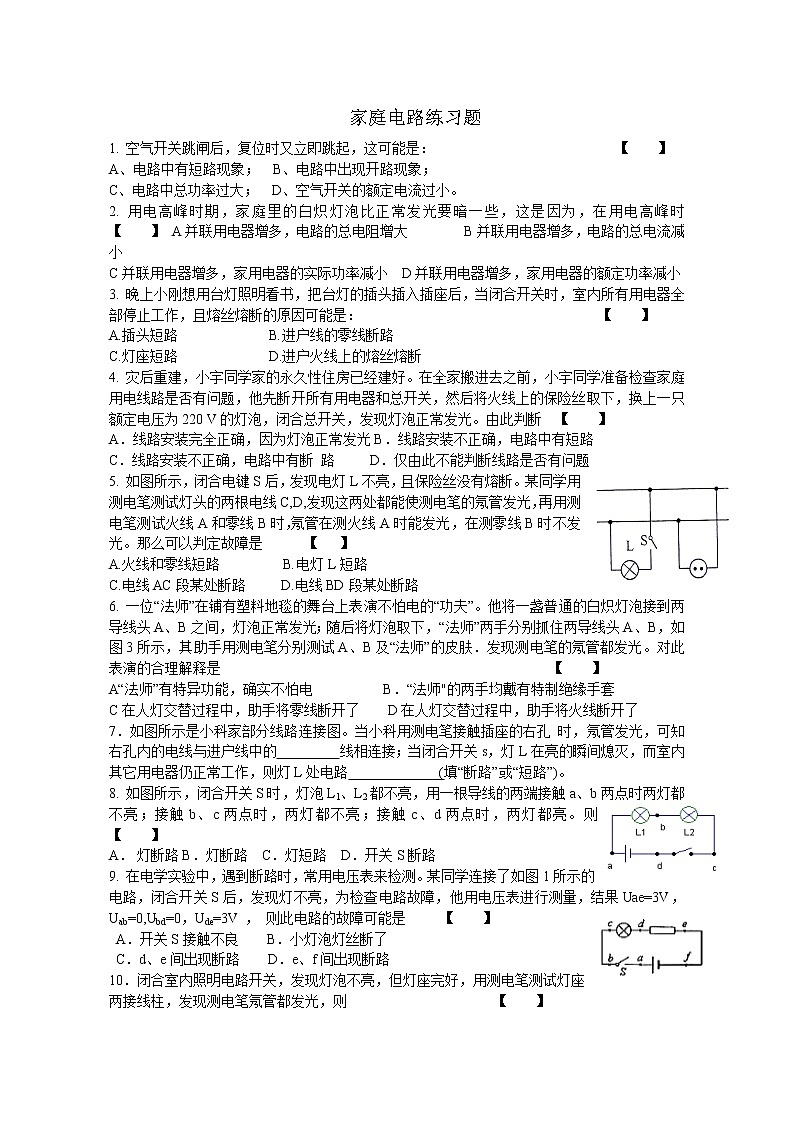

     家庭电路练习题

1. 空气开关跳闸后，复位时又立即跳起，这可能是：                          【    】

A、电路中有短路现象；  B、电路中出现开路现象；

C、电路中总功率过大；  D、空气开关的额定电流过小。

2. 用电高峰时期，家庭里的白炽灯泡比正常发光要暗一些，这是因为，在用电高峰时  【    】 A并联用电器增多，电路的总电阻增大        B并联用电器增多，电路的总电流减小

C并联用电器增多，家用电器的实际功率减小  D并联用电器增多，家用电器的额定功率减小

3. 晚上小刚想用台灯照明看书，把台灯的插头插入插座后，当闭合开关时，室内所有用电器全部停止工作，且熔丝熔断的原因可能是：                                  【    】

A.插头短路　           B.进户线的零线断路

C.灯座短路　　　       D.进户火线上的熔丝熔断

4. 灾后重建，小宇同学家的永久性住房已经建好。在全家搬进去之前，小宇同学准备检查家庭用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。由此判断  【    】

A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路

C．线路安装不正确，电路中有断 路     D．仅由此不能判断线路是否有问题

5. 如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是      【   】

A.火线和零线短路         B.电灯L短路

C.电线AC段某处断路     D.电线BD段某处断路

6. 一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图3所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光。对此表演的合理解释是                                               【    】

A“法师”有特异功能，确实不怕电          B．“法师"的两手均戴有特制绝缘手套

C在人灯交替过程中，助手将零线断开了    D在人灯交替过程中，助手将火线断开了

7．如图所示是小科家部分线路连接图。当小科用测电笔接触插座的右孔 时，氖管发光，可知右孔内的电线与进户线中的         线相连接；当闭合开关s，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路             (填“断路”或“短路”)。

8. 如图所示，闭合开关S时，灯泡L1、L2都不亮，用一根导线的两端接触a、b两点时两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。则 【    】

A．  灯断路B．灯断路    C．灯短路  D．开关S断路

9. 在电学实验中，遇到断路时，常用电压表来检测。某同学连接了如图1所示的电路，闭合开关S后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果Uae=3V，Uab=0,Ubd=0，Ude=3V ， 则此电路的故障可能是     【    】

 A．开关S接触不良    B．小灯泡灯丝断了

 C．d、e间出现断路    D．e、f间出现断路

10．闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖管都发光，则                     【    】

 A.火线断了           B.零线断了           C.灯泡灯丝断了           D.火线短路

11.下列正确接法的是                      【    】

A.开关.电灯.插座都是串联     B.开关与电灯串联再与插座并联

C.保险丝接在零线上          D.开关接在零线上

13. 小亮在开着空调的书房里复习功课，妈妈在厨房忙着做晚饭，当她把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是_______________ ，导致电路中_____过大，引起“跳闸”。

14.  暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场。调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。根据学过的物理知识回答：

（1）“超负荷”是指电路中的  _   _过大（选填“电流”或“电阻”）。

（2）使火灾发生的理论依据是___________________________________________________

____________________________________________________________。

（3）请你提出一条预防这种火灾发生应采取什么措施

14. 电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图8-12所示．当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：

（1）L0不亮，说明该支路                    ．

（2）L0正常发光，说明该支路                ．

（3）L0发光呈暗红色，说明该支路

15. 小明家的电子式电能表上标有“3200imp/(kW·h)” ．当他家只开某个用电器时，发现在10min内电能表指示灯闪烁了32次，该用电器的功率为　　  W。若该用电器每天少开1h，则30天可节约电能　　  kW·h．

16. 甲灯标有“220V 60W”、乙灯标有“220V 100W”字样，如果两灯泡钨丝长短一样，则钨丝较粗的是           灯，如果将两灯串联在220V的电源上，使用相同时间，甲、乙两灯消耗的电能之比是             。

17. 实验室有一只“220伏、1200瓦”的电炉，通过配电板接在220伏电源上，

求：（1）该电炉的正常工作电流为多大？

   （2）如果它连续工作5小时产生多少热量？

   （3）配电板上应安装怎样规格的熔丝？

   （4）如果只有额定电流为1.5安，熔断电流为3安的熔丝，如何安装？

常见熔丝规格：(Ie—额定电流  Id—熔断电流)
