物理九年级全册第2节 电功率教学设计
展开
这是一份物理九年级全册第2节 电功率教学设计，共12页。教案主要包含了知识内容，经典题型等内容，欢迎下载使用。
1、D 2、D 3、C 4、B 5、B 6、D 7、B 8、C 9、D 10、BC．
11、 (1). 粗 (2). 并 (3). 3400 12、答案：串；3。
13、答案：12；24W～36． 14、0.1；10 15、5.4；9；1：4
16、（1）0.5A；（2）9V；（3）32Ω；（4）0.225W。 17、（1）0.6A（2）10Ω（3）0.2W
18、（1）根据表中空调的铭牌参数：额定电压是220V．额定功率为1100W，利用P=UI变形即可求出这台空调正常工作时通过的电流；
（2）已知P=1100W，这台空调一个月正常工作时间t=2h×30，根据W=Pt即可求出那么一个月要消耗的电能；
（3）根据这台空调的额定电压和额定功率，利用R= 求出这台空调的电阻，再利用P=即可求出实际消耗的电功率。
19、答案为：（1）3V；（2）6Ω；（3）42J。
20、1）（2）
21、答：（1）小灯泡的电阻为12Ω；
（2）定值电阻R0为20Ω，电源电压为18V；
（3）只闭合S1时，变阻器连入电路的最小电阻为24Ω；只闭合S2时，电路消耗的最小功率为2.7W．
22、答：（1）电源电压U6V；
（2）灯泡的阻值10Ω；
（3）电路中消耗的最大总功率与最小总功率之比8：1．

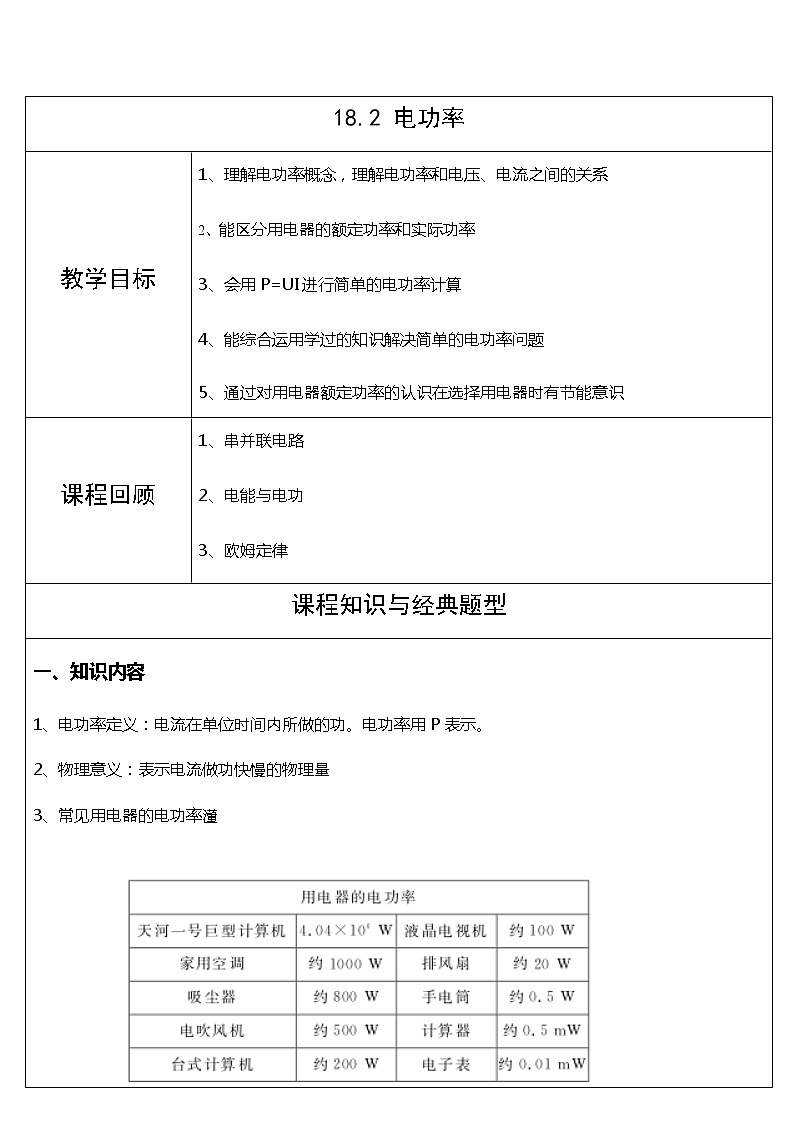

23、（1）12Ω；（2）3V；（3）0.75W18.2 电功率
教学目标
1、理解电功率概念，理解电功率和电压、电流之间的关系
2、能区分用电器的额定功率和实际功率
3、会用P=UI进行简单的电功率计算
4、能综合运用学过的知识解决简单的电功率问题
5、通过对用电器额定功率的认识在选择用电器时有节能意识
课程回顾
1、串并联电路
2、电能与电功
3、欧姆定律
课程知识与经典题型
一、知识内容
1、电功率定义：电流在单位时间内所做的功。电功率用P表示。
2、物理意义：表示电流做功快慢的物理量
3、常见用电器的电功率

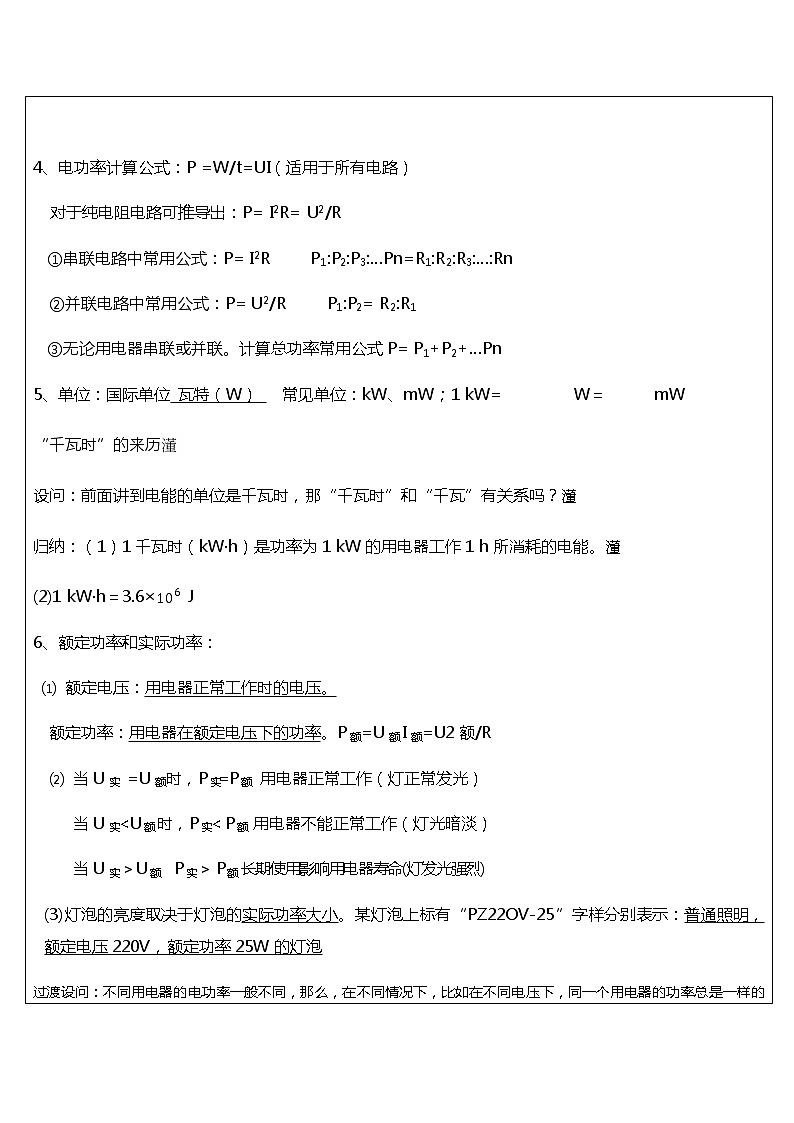

4、电功率计算公式：P =W/t=UI（适用于所有电路）
对于纯电阻电路可推导出：P= I2R= U2/R
①串联电路中常用公式：P= I2R P1:P2:P3:…Pn=R1:R2:R3:…:Rn
②并联电路中常用公式：P= U2/R P1:P2= R2:R1
③无论用电器串联或并联。计算总功率常用公式P= P1+P2+…Pn
5、单位：国际单位 瓦特（W） 常见单位：kW、mW；1 kW= W＝ mW
“千瓦时”的来历
设问：前面讲到电能的单位是千瓦时，那“千瓦时”和“千瓦”有关系吗？
归纳：（1）1千瓦时（kW·h）是功率为1 kW的用电器工作1 h所消耗的电能。
(2)1 kW·h＝3.6×106 J
6、额定功率和实际功率：
⑴ 额定电压：用电器正常工作时的电压。
额定功率：用电器在额定电压下的功率。P额=U额I额=U2额/R
⑵ 当U实 =U额时，P实=P额 用电器正常工作（灯正常发光）
当U实＜U额 时，P实＜P额 用电器不能正常工作（灯光暗淡）
当U实 > U额 P实 > P额 长期使用影响用电器寿命(灯发光强烈)
(3)灯泡的亮度取决于灯泡的实际功率大小。某灯泡上标有“PZ22OV-25”字样分别表示：普通照明，额定电压220V，额定功率25W的灯泡
过渡设问：不同用电器的电功率一般不同，那么，在不同情况下，比如在不同电压下，同一个用电器的功率总是一样的吗?
如：将两只灯泡“PZ22040”和“PZ220100”先后并联和串联接入家庭电路中，观察灯泡的发光情况
探究归纳：
（1）额定电压U额：用电器正常工作时的电压。
额定功率P额：用电器在额定电压下工作时的功率。
（2）实际电压U实：实际加在用电器两端的电压。
实际功率P实：用电器在实际电压下工作时的功率。
（3）用电器的铭牌上一般标有额定电压和额定功率。
展示图片：常用电器的铭牌
7、电功率的测量
过渡设问：电能的多少可用电能表来测量，电功率的大小也有专业的功率表来测量，如果没有功率表我们能不能测量呢？
归纳：根据公式P＝UI，可以看出，测量出用电器两端的电压和通过用电器的电流，就可以知道用电器的实际功率。
二、经典题型
1、如图所示电路中，R1的阻值为4欧，当开关S1和S2都闭合时，电流表示数为3安；当只闭合S2时，电流表示数为2安，下列说法正确的是（ ）
A．电源电压为6伏
B．R2的阻值为1欧
C．S1和S2都闭合时，R2消耗的功率为18瓦
D．只闭合S2时，电路消耗的总功率为24瓦
2、如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移到
b端的过程中
A.灯泡变暗 B.电压表示数变大
C.电流表示数变小 D.电路总功率变小
3、如图所示，当S、S1闭合，滑动变阻器的滑片P位于中点时，电压表的示数为U1，滑动变阻器消耗的功率为0.9W；当S、S2闭合，滑动变阻器的滑片P位于最左端时，电压表的示数为2U1，滑动变阻器消耗的功率为0.2W，则R1与R2的比值是（ ）
A．1：18
B．18：1
C．1：6
D．6：1
4、如图是小柯连接的电路，开关闭合后，发现灯L2比L1亮，关于该电路分析正确的是（ ）
A．通过L2的电流比L1的电流大 B．L2的电阻比L1的电阻大
C．L2两端电压比L1两端电压小 D．L2的实际功率比L1的实际功率小
11、在家庭用电的调查研究综合实践活动中，小明研究发现空调功率远大于冰箱，所以空调插头线比冰箱______________ (粗/细)，小明关掉空调后，冰箱仍在工作，这说明空调与冰箱是__________联的，他观察到空调上“能效比”EER 的值为3.4，经查阅资料，能效比是指空调制冷量与制冷时消耗的电功率之比，空调制冷时消耗的电功率为1000W，则空调制冷量为__________W。
12、把标有“3.8V 1.52W”字样的小灯泡接在电压为5V的电路中，且正常发光，应给小灯泡 联一个 Ω的电阻。
13、如图所示，电源电压12V保持不变，小灯泡L的规格为”6V 3W”，滑动变阻器的最大阻值为12Ω，电流表的量程为0～3A．当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为 Ω，当开关S1、S2都闭合时，要保证电路各元件安全，整个电路电功率的变化范围是 W．
14、在电学实验中，电流表的内阻几乎为零，但实验室中有一种小量程电流表，其内阻不为零，在处理这种电流表时，可看成是一个无内阻的电流表和一个电阻RA串联（如图中虚线框所示）．现要测量一只这种电流表的内阻RA的阻值，电路设计如图所示，电源电压不变，R1：R2=1：2，当S1闭合S2断开时，电流表示数为0.15A，R1消耗的电功率为P1；当S1断开S2闭合时，RA消耗的电功率为0.1W，R2消耗的电功率为P2；且P1：P2=9：8，则S1断开S2闭合时电流表示数I2= A，电流表的内阻RA= Ω．
16、如图所示，R0是阻值为10Ω的定值电阻，R为滑动变阻器，灯泡上标有“4V 2W“字样，且小灯泡的阻值始终保持不变。当断开S2，闭合S、S1时，灯泡恰好正常发光，电压表示数为U1；断开S1，闭合S、S2，将滑动变阻器的滑片P置于中点时，电压表数为U2，已知U2与U1相差1V，求：
（1）灯泡的额定电流；
（2）电源的电压；
（3）滑动变阻器最大阻值；
（4）该电路消耗的最小电功率。
17、如图甲所示电路，电源电压为6V，滑动变阻器R的阻值变化范围为0～30Ω，灯泡的“U﹣I”图象如乙图所示，闭合开关S，第一次将变阻器的滑片移到最左端，灯泡正常发光，此时电流表的示数为I1=1.2A；第二次将变阻器的滑片移至某处时，电流表的示数变为I2=0.8A；求：
（1）灯泡正常发光的电流IL；
（2）R0的阻值；
（3）第二次灯泡消耗的电功率。
24、如图为一款有高温、低温两档的电烤箱的简化电路图，R1和R2均为电热丝，R2=72.6Ω，加热时旋钮开关可调节至“1”或“2”（旋钮开关是接触良好的导体，电阻忽略不计），高温档额定功率模糊不清。电烤箱铭牌上的部分参数见下表。请你结合表格中提供的有关参数信息，解决以下问题：
问题一：
求电阻R1的阻值。
问题二：
该电烤箱在高温档正常工作2min，消耗的电能。
课堂小练
5、如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中(不考虑灯丝的电阻受温度的影响)，下列蜕法正确的是
A．电流表示数逐渐变小 B．电压表示数逐渐变大
C．滑动变阻器两端的电压逐渐变大 D．小灯泡的亮度逐渐变暗
6、下列有关说法正确的是（ ）
A．电路两端有电压，电路中一定有电流 B．影响电阻大小的因素是材料和长度
C．电动机工作时产热的多少可用Q=UIt计算 D．电功率是表示电流做功快慢的物理量
7、如图所示是探究并联电路电流特点的一种实验电路，闭合开关S，灯泡L1、L2都正常发光，过一会儿，由于灯泡L2的质量问题，灯丝被烧断了，则下列说法正确的（ ）
A.灯泡L1两端的额定电压变大，但仍能正常发光
B.灯泡L1两端的实际电压变大，亮度变亮
C. 通过滑动变阻器的实际电流变大
D. 滑动变阻器实际功率变大
8、如图甲为一个超声波加湿器，如图乙为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R1的阻值为30Ω，湿度计是由量程为0～9V电压表改装而成。湿敏电阻R2的阻值随湿度RH变化的关系图像如图丙所示，其阻值最大为120Ω（图中未画出）。则在电路安全工作的前提下，下列判断正确的是
A．湿度增大时，R2的电流和电压都变大 B．湿度为0时，电路中的电流为0.4A
C．电路消耗的总功率最大为3.6W D．装置能监测湿度最大值为90%
9、如图所示，电路中电源电压恒为4.5V，电压表量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“35Ω 2A”，灯泡铭牌标有“3V 0.9W”的字样(灯丝电阻不变)．闭合开关，为了保证电路的安全，调节滑动变阻器，则下列说法正确的是 （ ）
A．当滑动变阻器滑片向右移动，电流表示数变大，电压表示数变大
B．灯泡的最小功率为0.45W
C．滑动变阻器允许调节的范围是10Ω～20Ω
D．在保证电路安全情况下，滑动变阻器的滑片从左向右滑动的过程中，滑动变阻器的电功率先变大后变小
10、如图甲所示的电路，当滑动变阻器的滑片P从a端移至b端的过程中，电流表和电压表的示数关系如图乙所示，则以下说法正确的是（ ）
A．R0的阻值为20Ω
B．滑动变阻器的最大阻值为50Ω
C．当电压表的示数为4V时，R0的功率为0.4W
D．当电流表的示数为0.25A时，滑片P恰好移至ab的中点
二、填空题
15、如图所示电路，电源电压为6V，R1=10Ω，R2=20Ω，当S1、S2、S3闭合时，电路消耗的总功率为 W；当闭合S1，断开S2、S3时，电压表示数为3V，则10s内R3产生的热量为 J，此时R1的功率与S1、S2、S3闭合时R1的功率的比值为 ．
18、妈妈为了让明明在家里有一个舒适的学习和生活环境，新买了一台科龙牌挂式空调机，细心的明明观察后发现这台空调的铭牌参数如下表所示：
额定电压：220V
型号KFR﹣2GW/uR2
频率：50Hz
额定功率：1100W
出厂日期：2009.5
编号：AO30493
请问：（1）这台空调正常工作时通过的电流是多少安？
（2）如果这台空调每天正常工作2h，那么一个月（按30天计算）要消耗多少kw•h的电能？
（3）如果这台空调在用电高峰期时的实际电压是200V，那么实际消耗的电功率是多少瓦？（结果保留整数）
19、如图L1、L2是规格分别为“6V 6W”、“3V 2.7W”的小灯泡,将它们连在如图的电路中,电源电压恒定不变,当只闭合S时,L2正常发光。(不计温度对灯泡电阻的影响)
求:
(1)电源电压;
(2)灯泡L1的电阻R1;
(3)当S、S1都闭合时,10s内电流做的总功。
20、如图18所示的电路中，电源电压不变，电阻R2的阻值为10Ω。闭合开关S，电流表 A1的示数为2A，电流表A2的示数为0.8A。求：
(1)电源电压；
(2)电阻R1消耗的电功率。
21、如图所示，小灯泡L上标有“6V 3W”字样，电流表量程为0﹣0.6A，电压表量程为0﹣15V，变阻器R的最大电阻为120Ω．只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为Ra，且Ra：R0=6：5，灯L正常发光，电流表示数为Ia．只闭合S2，移动滑片，当滑片置于b点时，电流表示数为Ib．此时电压表示数与滑片置于a点时相等，Ia：Ib=5：3．（灯丝电阻不随温度变化）求：
（1）小灯泡的电阻；
（2）定值电阻R0和电源电压U；
（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻器连入电路的最小电阻为多少？在电表的示数不超过量程，只闭合S2时，电路消耗的最小功率为多少？
22、如图所示，电源电压U保持不变，定值电阻R1的阻值是30Ω，滑动变阻器R2的最大阻值为50Ω，当S、S1闭合，S2断开时，电流表示数为0.2A，当S、S2闭合，S1断开，且滑片P在b端时，电流表示数为0.1A．（不考虑温度对灯泡电阻的影响），求：
（1）电源电压U；（2）灯泡的阻值；
（3）电路中消耗的最大总功率与最小总功率之比．
23、如图所示，闭合开关S后，滑动变阻器的滑片置于最左端时电流表的示数I1=0.5A，电压表示数U1=6V；滑动变阻器的滑片置于最右端时电流表的示数I2=0.25A，若电源电压不变，求：
（1）待测电阻Rx的阻值；
（2）滑动变阻器的滑片置于最右端时电压表的示数U2；
（3）滑动变阻器的滑片置于最右端时，待测电阻Rx消耗的电功率P2
当堂小结
课后作业
1、D 2、D 3、C 4、B 5、B 6、D 7、B 8、C 9、D 10、BC．
11、 (1). 粗 (2). 并 (3). 3400 12、答案：串；3。
13、答案：12；24W～36． 14、0.1；10 15、5.4；9；1：4
16、（1）0.5A；（2）9V；（3）32Ω；（4）0.225W。 17、（1）0.6A（2）10Ω（3）0.2W
18、（1）根据表中空调的铭牌参数：额定电压是220V．额定功率为1100W，利用P=UI变形即可求出这台空调正常工作时通过的电流；
（2）已知P=1100W，这台空调一个月正常工作时间t=2h×30，根据W=Pt即可求出那么一个月要消耗的电能；
（3）根据这台空调的额定电压和额定功率，利用R= 求出这台空调的电阻，再利用P=即可求出实际消耗的电功率。
19、答案为：（1）3V；（2）6Ω；（3）42J。
20、1）（2）
21、答：（1）小灯泡的电阻为12Ω；
（2）定值电阻R0为20Ω，电源电压为18V；
（3）只闭合S1时，变阻器连入电路的最小电阻为24Ω；只闭合S2时，电路消耗的最小功率为2.7W．
22、答：（1）电源电压U6V；
（2）灯泡的阻值10Ω；
（3）电路中消耗的最大总功率与最小总功率之比8：1．
23、（1）12Ω；（2）3V；（3）0.75W18.2 电功率
教学目标
1、理解电功率概念，理解电功率和电压、电流之间的关系
2、能区分用电器的额定功率和实际功率
3、会用P=UI进行简单的电功率计算
4、能综合运用学过的知识解决简单的电功率问题
5、通过对用电器额定功率的认识在选择用电器时有节能意识
课程回顾
1、串并联电路
2、电能与电功
3、欧姆定律
课程知识与经典题型
一、知识内容
1、电功率定义：电流在单位时间内所做的功。电功率用P表示。
2、物理意义：表示电流做功快慢的物理量
3、常见用电器的电功率
4、电功率计算公式：P =W/t=UI（适用于所有电路）
对于纯电阻电路可推导出：P= I2R= U2/R
①串联电路中常用公式：P= I2R P1:P2:P3:…Pn=R1:R2:R3:…:Rn
②并联电路中常用公式：P= U2/R P1:P2= R2:R1
③无论用电器串联或并联。计算总功率常用公式P= P1+P2+…Pn
5、单位：国际单位 瓦特（W） 常见单位：kW、mW；1 kW= W＝ mW
“千瓦时”的来历
设问：前面讲到电能的单位是千瓦时，那“千瓦时”和“千瓦”有关系吗？
归纳：（1）1千瓦时（kW·h）是功率为1 kW的用电器工作1 h所消耗的电能。
(2)1 kW·h＝3.6×106 J
6、额定功率和实际功率：
⑴ 额定电压：用电器正常工作时的电压。
额定功率：用电器在额定电压下的功率。P额=U额I额=U2额/R
⑵ 当U实 =U额时，P实=P额 用电器正常工作（灯正常发光）
当U实＜U额 时，P实＜P额 用电器不能正常工作（灯光暗淡）
当U实 > U额 P实 > P额 长期使用影响用电器寿命(灯发光强烈)
(3)灯泡的亮度取决于灯泡的实际功率大小。某灯泡上标有“PZ22OV-25”字样分别表示：普通照明，额定电压220V，额定功率25W的灯泡
过渡设问：不同用电器的电功率一般不同，那么，在不同情况下，比如在不同电压下，同一个用电器的功率总是一样的吗?
如：将两只灯泡“PZ22040”和“PZ220100”先后并联和串联接入家庭电路中，观察灯泡的发光情况
探究归纳：
（1）额定电压U额：用电器正常工作时的电压。
额定功率P额：用电器在额定电压下工作时的功率。
（2）实际电压U实：实际加在用电器两端的电压。
实际功率P实：用电器在实际电压下工作时的功率。
（3）用电器的铭牌上一般标有额定电压和额定功率。
展示图片：常用电器的铭牌
7、电功率的测量
过渡设问：电能的多少可用电能表来测量，电功率的大小也有专业的功率表来测量，如果没有功率表我们能不能测量呢？
归纳：根据公式P＝UI，可以看出，测量出用电器两端的电压和通过用电器的电流，就可以知道用电器的实际功率。
二、经典题型
1、如图所示电路中，R1的阻值为4欧，当开关S1和S2都闭合时，电流表示数为3安；当只闭合S2时，电流表示数为2安，下列说法正确的是（ ）
A．电源电压为6伏
B．R2的阻值为1欧
C．S1和S2都闭合时，R2消耗的功率为18瓦
D．只闭合S2时，电路消耗的总功率为24瓦
2、如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移到
b端的过程中
A.灯泡变暗 B.电压表示数变大
C.电流表示数变小 D.电路总功率变小
3、如图所示，当S、S1闭合，滑动变阻器的滑片P位于中点时，电压表的示数为U1，滑动变阻器消耗的功率为0.9W；当S、S2闭合，滑动变阻器的滑片P位于最左端时，电压表的示数为2U1，滑动变阻器消耗的功率为0.2W，则R1与R2的比值是（ ）
A．1：18
B．18：1
C．1：6
D．6：1
4、如图是小柯连接的电路，开关闭合后，发现灯L2比L1亮，关于该电路分析正确的是（ ）
A．通过L2的电流比L1的电流大 B．L2的电阻比L1的电阻大
C．L2两端电压比L1两端电压小 D．L2的实际功率比L1的实际功率小
11、在家庭用电的调查研究综合实践活动中，小明研究发现空调功率远大于冰箱，所以空调插头线比冰箱______________ (粗/细)，小明关掉空调后，冰箱仍在工作，这说明空调与冰箱是__________联的，他观察到空调上“能效比”EER 的值为3.4，经查阅资料，能效比是指空调制冷量与制冷时消耗的电功率之比，空调制冷时消耗的电功率为1000W，则空调制冷量为__________W。
12、把标有“3.8V 1.52W”字样的小灯泡接在电压为5V的电路中，且正常发光，应给小灯泡 联一个 Ω的电阻。
13、如图所示，电源电压12V保持不变，小灯泡L的规格为”6V 3W”，滑动变阻器的最大阻值为12Ω，电流表的量程为0～3A．当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为 Ω，当开关S1、S2都闭合时，要保证电路各元件安全，整个电路电功率的变化范围是 W．
14、在电学实验中，电流表的内阻几乎为零，但实验室中有一种小量程电流表，其内阻不为零，在处理这种电流表时，可看成是一个无内阻的电流表和一个电阻RA串联（如图中虚线框所示）．现要测量一只这种电流表的内阻RA的阻值，电路设计如图所示，电源电压不变，R1：R2=1：2，当S1闭合S2断开时，电流表示数为0.15A，R1消耗的电功率为P1；当S1断开S2闭合时，RA消耗的电功率为0.1W，R2消耗的电功率为P2；且P1：P2=9：8，则S1断开S2闭合时电流表示数I2= A，电流表的内阻RA= Ω．
16、如图所示，R0是阻值为10Ω的定值电阻，R为滑动变阻器，灯泡上标有“4V 2W“字样，且小灯泡的阻值始终保持不变。当断开S2，闭合S、S1时，灯泡恰好正常发光，电压表示数为U1；断开S1，闭合S、S2，将滑动变阻器的滑片P置于中点时，电压表数为U2，已知U2与U1相差1V，求：
（1）灯泡的额定电流；
（2）电源的电压；
（3）滑动变阻器最大阻值；
（4）该电路消耗的最小电功率。
17、如图甲所示电路，电源电压为6V，滑动变阻器R的阻值变化范围为0～30Ω，灯泡的“U﹣I”图象如乙图所示，闭合开关S，第一次将变阻器的滑片移到最左端，灯泡正常发光，此时电流表的示数为I1=1.2A；第二次将变阻器的滑片移至某处时，电流表的示数变为I2=0.8A；求：
（1）灯泡正常发光的电流IL；
（2）R0的阻值；
（3）第二次灯泡消耗的电功率。
24、如图为一款有高温、低温两档的电烤箱的简化电路图，R1和R2均为电热丝，R2=72.6Ω，加热时旋钮开关可调节至“1”或“2”（旋钮开关是接触良好的导体，电阻忽略不计），高温档额定功率模糊不清。电烤箱铭牌上的部分参数见下表。请你结合表格中提供的有关参数信息，解决以下问题：
问题一：
求电阻R1的阻值。
问题二：
该电烤箱在高温档正常工作2min，消耗的电能。
课堂小练
5、如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中(不考虑灯丝的电阻受温度的影响)，下列蜕法正确的是
A．电流表示数逐渐变小 B．电压表示数逐渐变大
C．滑动变阻器两端的电压逐渐变大 D．小灯泡的亮度逐渐变暗
6、下列有关说法正确的是（ ）
A．电路两端有电压，电路中一定有电流 B．影响电阻大小的因素是材料和长度
C．电动机工作时产热的多少可用Q=UIt计算 D．电功率是表示电流做功快慢的物理量
7、如图所示是探究并联电路电流特点的一种实验电路，闭合开关S，灯泡L1、L2都正常发光，过一会儿，由于灯泡L2的质量问题，灯丝被烧断了，则下列说法正确的（ ）
A.灯泡L1两端的额定电压变大，但仍能正常发光
B.灯泡L1两端的实际电压变大，亮度变亮
C. 通过滑动变阻器的实际电流变大
D. 滑动变阻器实际功率变大
8、如图甲为一个超声波加湿器，如图乙为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R1的阻值为30Ω，湿度计是由量程为0～9V电压表改装而成。湿敏电阻R2的阻值随湿度RH变化的关系图像如图丙所示，其阻值最大为120Ω（图中未画出）。则在电路安全工作的前提下，下列判断正确的是
A．湿度增大时，R2的电流和电压都变大 B．湿度为0时，电路中的电流为0.4A
C．电路消耗的总功率最大为3.6W D．装置能监测湿度最大值为90%
9、如图所示，电路中电源电压恒为4.5V，电压表量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“35Ω 2A”，灯泡铭牌标有“3V 0.9W”的字样(灯丝电阻不变)．闭合开关，为了保证电路的安全，调节滑动变阻器，则下列说法正确的是 （ ）
A．当滑动变阻器滑片向右移动，电流表示数变大，电压表示数变大
B．灯泡的最小功率为0.45W
C．滑动变阻器允许调节的范围是10Ω～20Ω
D．在保证电路安全情况下，滑动变阻器的滑片从左向右滑动的过程中，滑动变阻器的电功率先变大后变小
10、如图甲所示的电路，当滑动变阻器的滑片P从a端移至b端的过程中，电流表和电压表的示数关系如图乙所示，则以下说法正确的是（ ）
A．R0的阻值为20Ω
B．滑动变阻器的最大阻值为50Ω
C．当电压表的示数为4V时，R0的功率为0.4W
D．当电流表的示数为0.25A时，滑片P恰好移至ab的中点
二、填空题
15、如图所示电路，电源电压为6V，R1=10Ω，R2=20Ω，当S1、S2、S3闭合时，电路消耗的总功率为 W；当闭合S1，断开S2、S3时，电压表示数为3V，则10s内R3产生的热量为 J，此时R1的功率与S1、S2、S3闭合时R1的功率的比值为 ．
18、妈妈为了让明明在家里有一个舒适的学习和生活环境，新买了一台科龙牌挂式空调机，细心的明明观察后发现这台空调的铭牌参数如下表所示：
额定电压：220V
型号KFR﹣2GW/uR2
频率：50Hz
额定功率：1100W
出厂日期：2009.5
编号：AO30493
请问：（1）这台空调正常工作时通过的电流是多少安？
（2）如果这台空调每天正常工作2h，那么一个月（按30天计算）要消耗多少kw•h的电能？
（3）如果这台空调在用电高峰期时的实际电压是200V，那么实际消耗的电功率是多少瓦？（结果保留整数）
19、如图L1、L2是规格分别为“6V 6W”、“3V 2.7W”的小灯泡,将它们连在如图的电路中,电源电压恒定不变,当只闭合S时,L2正常发光。(不计温度对灯泡电阻的影响)
求:
(1)电源电压;
(2)灯泡L1的电阻R1;
(3)当S、S1都闭合时,10s内电流做的总功。
20、如图18所示的电路中，电源电压不变，电阻R2的阻值为10Ω。闭合开关S，电流表 A1的示数为2A，电流表A2的示数为0.8A。求：
(1)电源电压；
(2)电阻R1消耗的电功率。
21、如图所示，小灯泡L上标有“6V 3W”字样，电流表量程为0﹣0.6A，电压表量程为0﹣15V，变阻器R的最大电阻为120Ω．只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为Ra，且Ra：R0=6：5，灯L正常发光，电流表示数为Ia．只闭合S2，移动滑片，当滑片置于b点时，电流表示数为Ib．此时电压表示数与滑片置于a点时相等，Ia：Ib=5：3．（灯丝电阻不随温度变化）求：
（1）小灯泡的电阻；
（2）定值电阻R0和电源电压U；
（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻器连入电路的最小电阻为多少？在电表的示数不超过量程，只闭合S2时，电路消耗的最小功率为多少？
22、如图所示，电源电压U保持不变，定值电阻R1的阻值是30Ω，滑动变阻器R2的最大阻值为50Ω，当S、S1闭合，S2断开时，电流表示数为0.2A，当S、S2闭合，S1断开，且滑片P在b端时，电流表示数为0.1A．（不考虑温度对灯泡电阻的影响），求：
（1）电源电压U；（2）灯泡的阻值；
（3）电路中消耗的最大总功率与最小总功率之比．
23、如图所示，闭合开关S后，滑动变阻器的滑片置于最左端时电流表的示数I1=0.5A，电压表示数U1=6V；滑动变阻器的滑片置于最右端时电流表的示数I2=0.25A，若电源电压不变，求：
（1）待测电阻Rx的阻值；
（2）滑动变阻器的滑片置于最右端时电压表的示数U2；
（3）滑动变阻器的滑片置于最右端时，待测电阻Rx消耗的电功率P2
当堂小结
课后作业
