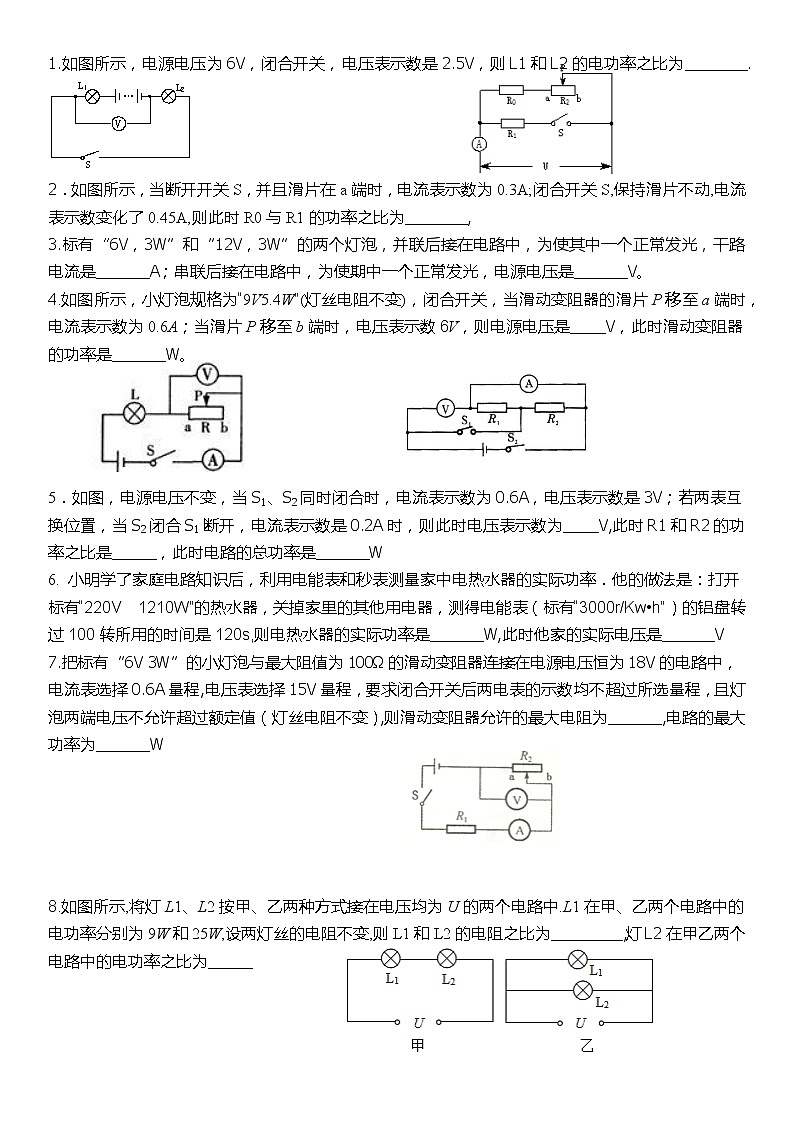

人教版九年级全册第2节 电功率课后作业题

这是一份人教版九年级全册第2节 电功率课后作业题，共1页。试卷主要包含了如图所示，小灯泡规格为“9V5等内容，欢迎下载使用。

2．如图所示，当断开开关S，并且滑片在a端时，电流表示数为0.3A;闭合开关S,保持滑片不动,电流表示数变化了0.45A,则此时R0与R1的功率之比为_______,


3.标有“6V，3W”和“12V，3W”的两个灯泡，并联后接在电路中，为使其中一个正常发光，干路电流是______A；串联后接在电路中，为使期中一个正常发光，电源电压是______V。


4.如图所示，小灯泡规格为“9V5.4W”(灯丝电阻不变)，闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为0.6A；当滑片P移至b端时，电压表示数6V，则电源电压是____V，此时滑动变阻器的功率是______W。




















5．如图，电源电压不变，当S1、S2同时闭合时，电流表示数为0.6A，电压表示数是3V；若两表互换位置，当S2闭合S1断开，电流表示数是0.2A时，则此时电压表示数为____V,此时R1和R2的功率之比是_____，此时电路的总功率是______W


6. 小明学了家庭电路知识后，利用电能表和秒表测量家中电热水器的实际功率．他的做法是：打开标有“220V 1210W”的热水器，关掉家里的其他用电器，测得电能表（标有“3000r/Kw•h”）的铝盘转过100转所用的时间是120s,则电热水器的实际功率是______W,此时他家的实际电压是______V


7.把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，电流表选择0.6A量程,电压表选择15V量程，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）,则滑动变阻器允许的最大电阻为______,电路的最大功率为______W























8.如图所示,将灯L1、L2按甲、乙两种方式接在电压均为U的两个电路中.L1在甲、乙两个电路中的电功率分别为9W和25W,设两灯丝的电阻不变,则L1和L2的电阻之比为________,灯L2在甲乙两个电路中的电功率之比为_____
