物理九年级全册第十五章 电流和电路综合与测试同步练习题
展开
这是一份物理九年级全册第十五章 电流和电路综合与测试同步练习题，共13页。试卷主要包含了单选题，填空题，实验题等内容，欢迎下载使用。

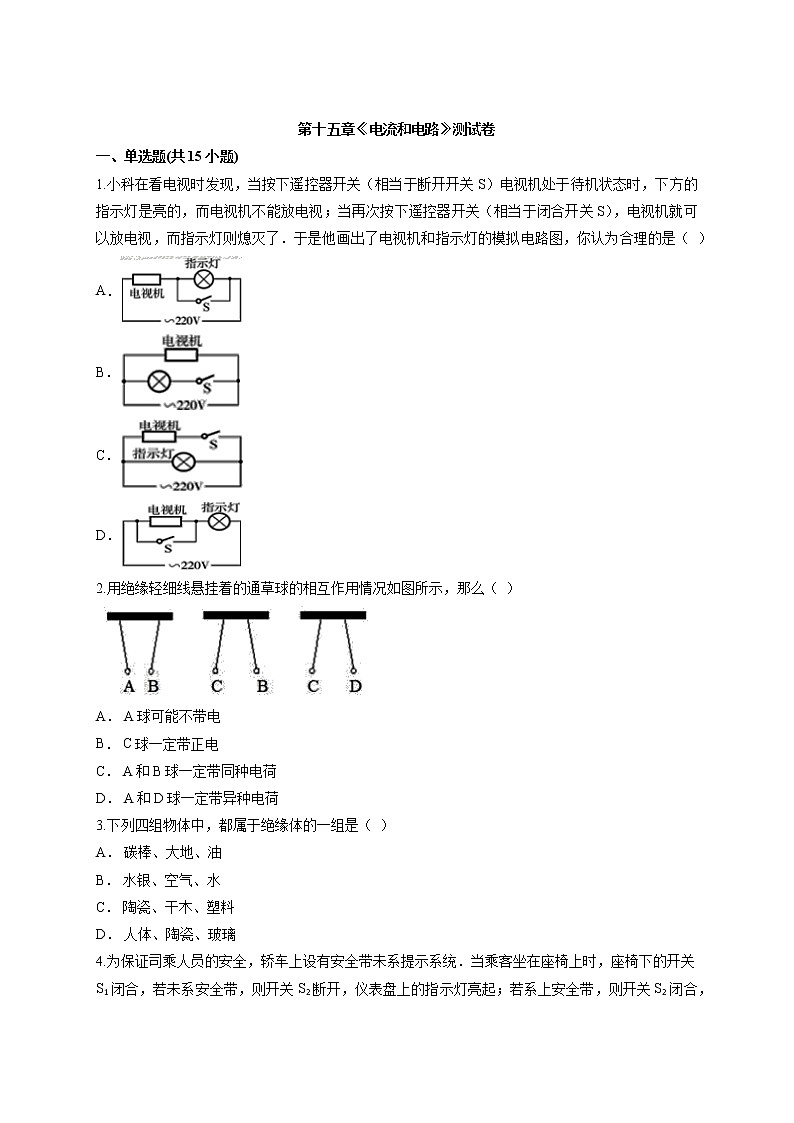

一、单选题(共15小题)
1.小科在看电视时发现，当按下遥控器开关（相当于断开开关S）电视机处于待机状态时，下方的指示灯是亮的，而电视机不能放电视；当再次按下遥控器开关（相当于闭合开关S），电视机就可以放电视，而指示灯则熄灭了．于是他画出了电视机和指示灯的模拟电路图，你认为合理的是（ ）
A．
B．
C．
D．
2.用绝缘轻细线悬挂着的通草球的相互作用情况如图所示，那么（ ）
A． A球可能不带电
B． C球一定带正电
C． A和 B球一定带同种电荷
D． A和 D球一定带异种电荷
3.下列四组物体中，都属于绝缘体的一组是（ ）
A． 碳棒、大地、油
B． 水银、空气、水
C． 陶瓷、干木、塑料
D． 人体、陶瓷、玻璃

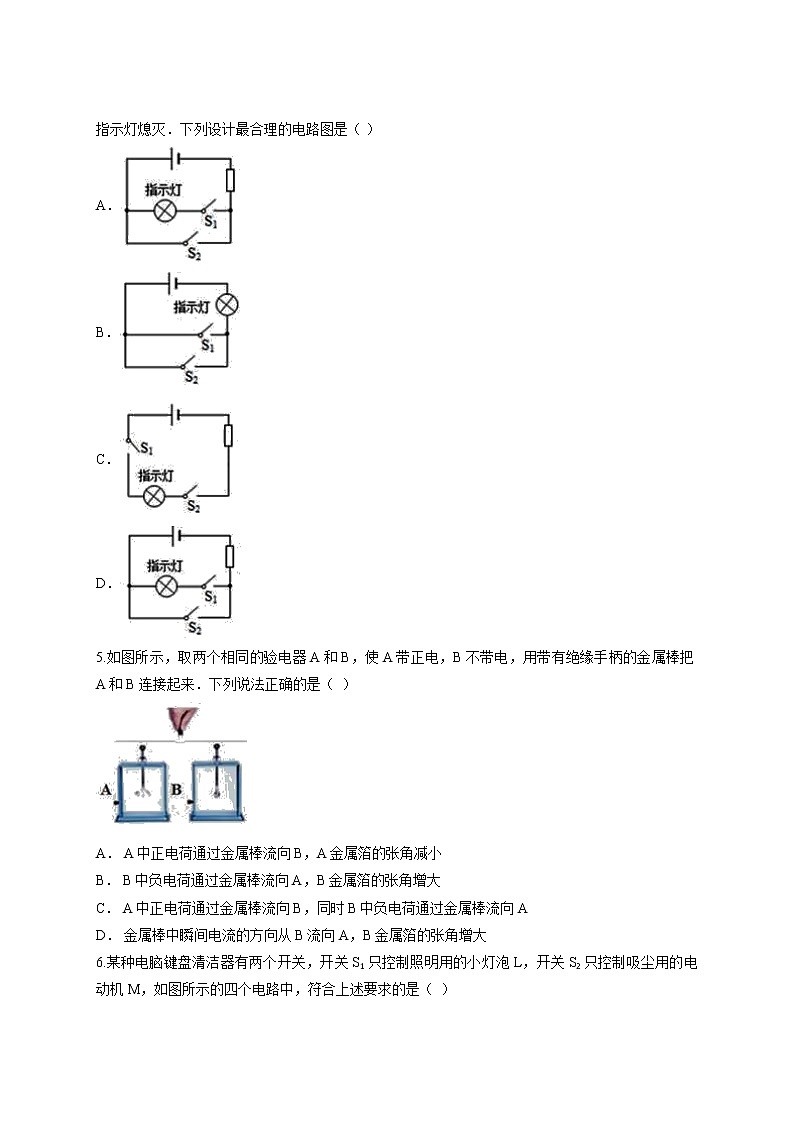

4.为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（ ）
A．
B．
C．
D．
5.如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（ ）
A． A中正电荷通过金属棒流向B，A金属箔的张角减小
B． B中负电荷通过金属棒流向A，B金属箔的张角增大
C． A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向A
D． 金属棒中瞬间电流的方向从B流向A，B金属箔的张角增大

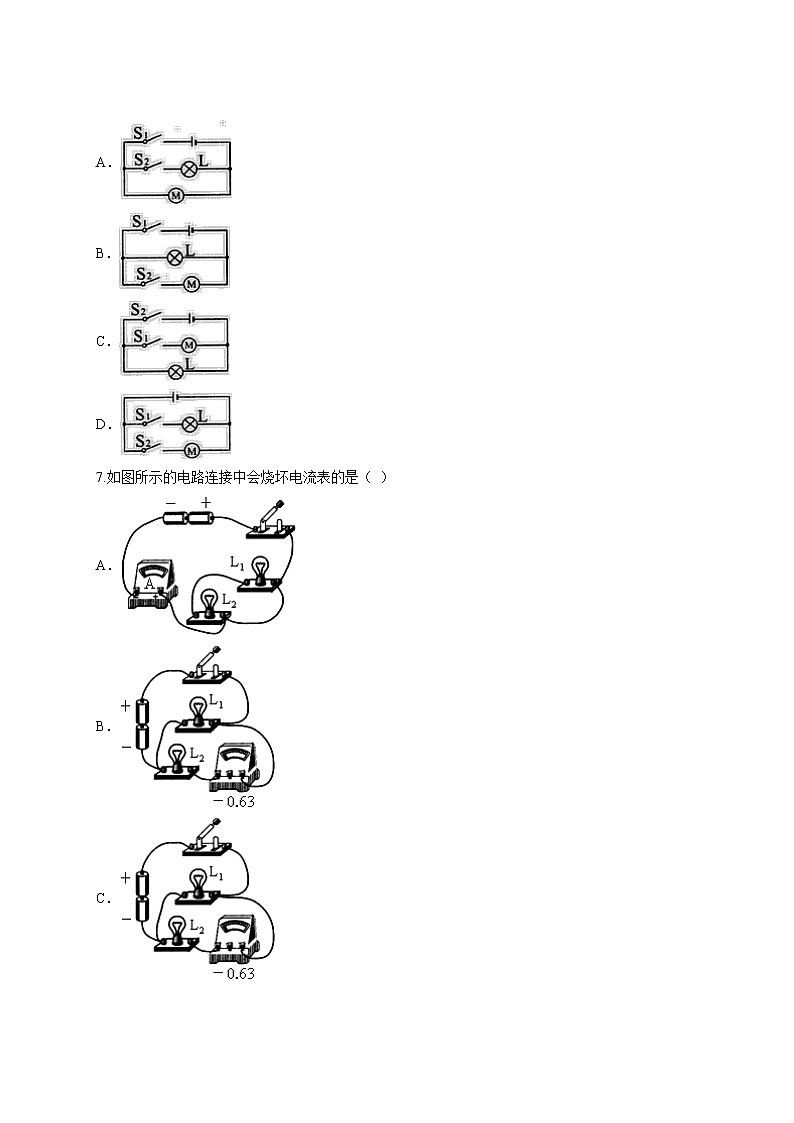

6.某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，如图所示的四个电路中，符合上述要求的是（ ）
A．
B．
C．
D．
7.如图所示的电路连接中会烧坏电流表的是（ ）
A．
B．
C．
D．
8.小华发现宾馆里的“插卡取电器”有两种类型，第一种无论插入哪种卡片都能使房间通电，第二种用专门的磁卡插入或靠近都能使房间通电，小明设计了如下三种方法用于判断取电器类型：
①将硬纸片插入，看能否通电；
②将专用磁卡插入，看能否通电；
③将专用磁卡贴在面板上不插入，看能否通电．
其中可行的方法是（ ）
A． ①②
B． ②③
C． ①③
D． ①②③
9.如图所示，AB间电压保持不变，当开关S闭合后，电流表的示数为I1，当S断开后，电流表示数为I2，则I1、I2的大小关系为（ ）
A．I1＜I2
B．I1=I2
C．I1＞I2
D． 无法判断
10.关于原子和原子核，下列说法正确的是（ ）
A． 原子由原子核和核外电子组成
B． 原子由中子和质子组成
C． 原子核由中子和电子组成
D． 原子核不能再分
11.某同学测量电路中的电流时，在如图所示的电路图中的P点接入电流表，测量时电流表的读数是0.6A，（已知两个灯泡完全相同）关于两个灯泡中通过的电流，下列说法中正确的是（ ）
A． 灯泡L1中通过的电流是0.6 A，灯泡L2中通过的电流也是0.6 A
B． 灯泡L1中通过的电流是0.3 A，灯泡L2中通过的电流也是0.3 A
C． 灯泡L1中通过的电流是0.6 A，灯泡L2中通过的电流是0 A
D． 灯泡L1中通过的电流是0 A，灯泡L2中通过的电流是0.6 A
12.如图是电冰箱的简化电路图．图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯．下列判断正确的是（ ）
A． S1闭合、S2断开时，照明灯与电动机并联
B． S1、S2都闭合时，照明灯与电动机串联
C． 关上冰箱门时、S1自动断开，使得照明灯熄灭
D． 冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作
13.如图是闪电电流通过避雷针的示意图，已知云层带正电荷，下列说法中正确的是（ ）
A． 雷电电流具有很大的电能，但对人体没有任何危险
B． 正电荷从云层定向移动到大地，电流的方向是从云层流向大地
C． 避雷针中电流是由于正、负电荷同时定向移动形成的
D． 云层带正电是因为它失去电子，正电荷数比负电荷数多
14.电路和水路有许多相似之处．在电路中和如图所示水路中的阀门作用相似的是（ ）
A． 电源
B． 用电器
C． 开关
D． 导线
15.实验时用铜导线连接电路元件，导线中的铜属于（ ）
A． 导体
B． 半导体
C． 绝缘体
D． 超导体
二、填空题(共3小题)
16.如图是用来说明原子及原子核结构情况的示意图．由此图提供的信息可知：原子是由原子核和核外的 ______ 组成的；原子核内的质子和中子 ______ （选填“有”或“没有”）更精细的结构．
17.在干燥的环境中，小红同学用梳子梳头时，头发会随着梳子飘起来，这是利用摩擦的方法使梳子带上了________，从而吸引轻小物体；接着她把用毛皮摩擦过的橡胶棒靠近另一个带电体，发现它们会互相排斥，由此推断：这个带电体带________(选填“正”或“负”)电．
18.小明在“探究串联电路电流特点”时，实验电路如图所示（电表未连接），他应选择两个规格 ______ （选填“相同”或“不相同”的小灯泡）．小明在连接电路时把一个开关和两只小灯泡连接后，刚把线路两端接到电源两极，两灯就亮了，说明他在连接电路前，开关是 ______ 的，实验中利用 ______ 表指针的偏转显示电流大小．
三、实验题(共3小题)
19.在“组成串联电路和并联电路”的实验中
（1）连接串联电路的过程中，下列几点要求中没有必要的是 ______
A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
（2）在串联电路中开关的作用是 ______ ．
（3）在并联电路中支路开关的作用是 ______ ．
20.甲、乙两位同学在探究并联电路中电流的规律时，看到实验桌上的器材有：学生电源一个、开关一个、小灯泡两个、导线若干，他们交流后决定：
（1）甲同学向老师报告，要求增加的元件是 ______ ；
（2）甲同学率先探究并联电路中的电流规律，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了 ______ ．
（3）在乙同学的协助下，甲同学终于完成了探究并联电路电流规律的正确连接．甲同学读取电流表的示数后，感觉比其它实验小组的读数大一些，于是他断开开关又仔细观察发现电流表还有0.04A的读数，这时才意识到使用电流表之前还必须 ______ ；
（4）甲同学解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，C点电流如图乙所示，请帮他把数据填在表格中；
（5）甲同学根据数据得出并联电路中电流的规律是：并联电路干路电流等于各支路电流之和．请你指出甲同学此实验不足之处． ______ ．
21.下面是王英同学某实验中的三个电路图，请仔细观察后回答：
（1）该实验探究的问题是： ______ .
（2）王英同学用电流表测出三处的电流分别为I=0.4A、I1=0.2A、I2=0.2A，在表格中记录数据后，下一步应该做的是 ______ （填字母）．
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
（3）你的结论是： ______ ．
答案解析
1.【答案】A
【解析】由题意知，断开开关S电视机处于待机状态时，下方的指示灯是亮的，当开关S闭合时，灯又不亮了，说明指示灯被S短路了．由图知：
A、指示灯与电视机串联，与S并联，断开开关S时指示灯亮，闭合开关S时，指示灯被短路熄灭，并且不会出现电源短路，符合题意；
B、电视机与灯泡并联，无论开关断开还是闭合，电视机都可以放电视，不符合题意；
C、电视机与灯泡并联，无论开关断开还是闭合，指示灯都是亮的，不符合题意；
D、指示灯与电视机串联，与开关S并联，开关闭合时指示灯亮，电视机被短路，不符合题意.
2.【答案】A
【解析】C球、B球相互排斥，说明B球、C球带同种电荷；C球、D球相互排斥，C球、D球带同种电荷．所以B球、C球和D球带同种电荷，但是不能确定B球、C球和D球带何种电荷．A球、B球相互吸引，说明A球和B球可能带异种电荷，或者B球个带电A球不带电．所以A正确，BCD错误．
3.【答案】C
【解析】根据导体和绝缘体的定义进行判断，即容易导电的物体是导体；不容易导电的物体是绝缘体.
A、碳棒、大地容易导电，是导体，油不容易导电，是绝缘体，故A不符合题意．
B、水银、水容易导电，是导体；空气不容易导电，是绝缘体，故B不符合题意．
C、陶瓷、干木、塑料不容易导电，是绝缘体，故C符合题意．
D、人体容易导电，是导体；陶瓷、玻璃不容易导电，是绝缘体，故D不符合题意．
4.【答案】D
【解析】由题意知，只有坐在座椅上时，指示灯才亮，故S1可控制灯，当开关S2闭合时，灯又不亮了，说明指示灯被S2短路了．所以利用了部分电路短路，通过开关S2把灯泡给短路了．A．指示灯与S1串联后与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，故A不符合题意；
B．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故B不符合题意；
C．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故C不符合题意；
D．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故D符合题意．
5.【答案】B
【解析】（1）A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，B上的部分负电荷会转移到A上，因此验电器B的金属箔由于带正电会张开；
（2）电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B．
6.【答案】D
【解析】开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，说明小灯泡L和电动机M并联，各由一个开关控制．
A、开关S1为总开关，控制小灯泡和电动机，开关S2只控制小灯泡，不合题意；
B、开关S1为总开关，控制小灯泡和电动机，开关S2只控制电动机，不合题意；
C、开关S2为总开关，控制小灯泡和电动机，开关S1只控制小灯泡，不合题意；
D、开关S1只控制小灯泡，开关S2只控制吸尘用的电动机，二者互不影响，符合题意．
7.【答案】A
【解析】首先分析两个电路的连接情况，当电流表的两个接线柱直接接在电源的两极时会烧坏电流表．A图中，电路发生了短路，电流表能直接接在电源的两极，会被烧坏．
B图中，电流表和L2串联，电流表测这个灯泡中的电流，不会被烧坏．
C图中，两灯串联，电流表串联在电路中，电流表测串联电路中的电流，不会被烧坏．
D图中，两灯并联，电流表串联在干路中，电流表测干路电流，不会被烧坏．
8.【答案】C
【解析】①纸片没有磁性，将纸片插入，如果通电，说明取电器属于第一种类型，此方法可行；
②专业磁卡插入，第一种取电器会通电，第二种也会通电，所以无法判断是哪种类型，此方法不可行；
③磁卡贴在面板上，如果通电，说明取电器属于第二种类型，此方法可行．
9.【答案】C
【解析】当开关S闭合时，L1、L2两灯泡并联，电流表测的是通过两只灯泡的总电流即干路电流；
当S断开后，L2支路没有电流通过，电流表示数等于通过L1支路的电流；
根据并联电路的特点:并联电路各支路互不影响，所以S断开后，通过L1的电流不变．
所以开关S闭合前电流表的示数大于断开后电流表的示数，即I1＞I2．
10.【答案】A
【解析】由原子结构的基础知识可知：原子是由位于原子中心的原子核和核外电子组成的，原子核又是由带正电的质子和不带电的中子组成的．
11.【答案】B
【解析】由电路图可知，两灯泡并联，P点位于干路，即I=0.6A；
因为两灯泡完全相同，所以通过灯泡的电流相同，
根据并联电路中干路电流等于各支路电流之和，
所以通过两灯泡的电流I1=I2=12I=12×0.6A=0.3A．
12.【答案】D
【解析】电冰箱中电灯与压缩机是并联，冰箱门在电路中相当于一个开关，和照明灯串联，控制照明灯的工作．
A、开关S1闭合、S2断开时，照明灯不工作，只有电动机工作，故A错；
B、开关S1、S2都闭合时，照明灯L与电动机M并联，故B错；
C、关上冰箱门时，S2自动断开，照明灯熄灭，故C错；
C、冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作，这是压缩机工作的一般原理，故D正确．
13.【答案】D
【解析】A、雷电电流具有很大的电能，人一旦遭雷电击中就会有生命危险，该选项说法不正确；
B、云层带正电荷，避雷针工作时尖端放电，负电荷从大地定向移动到云层，因此电流的方向是从云层流向大地，该选项说法不正确；
C、避雷针采用金属制作，它的电流是内部的自由电子定向移动形成的，该选项说法不正确；
D、云层带正电，是因为它失去电子，正电荷数比负电荷数多，该选项说法正确．
14.【答案】C
【解析】A、电源与水泵作用相似，电源提供电压，水泵提供水压，故A错误；
B、用电器与水轮机作用相似，用电器利用电流工作，水轮机利用水流工作，故B错误；
C、开关作用与阀门作用相似，开关控制电路的通断，阀门控制水路的通断，故C正确；
D、导线与水管作用相似，导线是电流的通道，水管是水流的通道，故D错误．
15.【答案】A
【解析】根据物质的导电性，可以分为：（1）容易导电的材料叫导体，常见的导体有金属、人体、大地、酸碱盐的水溶液等；（2）不容易导电的材料叫绝缘体，常见的绝缘体由橡胶、塑料、玻璃、油等；（3）导电性能介于导体和绝缘体之间的材料叫半导体；（4）超导材料是一种电阻为0的材料．
铜是导体，容易导电，因此常被用来制造导线，所以选项A符合题意.
16.【答案】电子；有
【解析】由图知，原子是由位于中心的原子核和外围电子构成，组成的原子核的质子和中子也有更精细的结构．
17.【答案】电荷；负
【解析】小红同学用梳子梳头时，头发会随着梳子飘起来，这是利用摩擦的方法使梳子带上了电荷，从而吸引轻小物体；毛皮摩擦过的橡胶棒带负电，靠近另一个带电体，发现它们会互相排斥，由此推断它们带同种电荷，则这个“另一个带电体”也带负电．
18.【答案】不相同的小灯泡；断开；电流．
【解析】（1）在探究串联电路电流特点的实验中，为了探究普遍性的规律，应选择两个规格不相同的灯泡进行实验；
（2）把一只开关和两只小灯泡连接后，刚把线路两端接到电源两极，两灯就亮了，说明电路是通路，连接电路时开关没有断开；
（3）实验中利用电流表指针的偏转显示电流大小．
19.【答案】（1）C；（2）控制所有的用电器；（3）只控制该支路的用电器．
【解析】（1）连接实验电路要注意：
A、按照电路图连接电路的过程中，开关应该是断开的，故A正确；
B、连接电路时，每处线都必须接牢，否则电路不稳定，故B正确；
C、连接实物电路图时，只要把开关S、灯L1、灯L2接入电路即可，没有必要一定从正极出发，回到负极，也可从负极出发，回到正极，故C错误；
D、连接完毕对照电路图仔细检查电路，确认无误后再闭合开关，故D正确；
本题选择没有必要的，即错误的，故选C．
（2）在串联电路中开关控制整个电路，即控制所有的用电器．
（3）在并联电路中支路开关只控制该支路的用电器．
20.【答案】（1）电流表；（2）断开开关；（3）调零；（4）0.5；（5）仅凭一组数据就得出实验结论，具有一定的偶然性．
【解析】（1）在本实验中，必须要用电流表来测量电路中的电流，所以还需要增加的元件是电流表；
（2）甲同学刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他们忘了断开开关；
（3）断开开关，发现电流表还有0.04A的读数，这是因为使用电流表之前没有调零造成的，在这种情况下，电流表必须先调零，再使用；
（4）读图乙可知，电流表的量程为0～0.6A，分度值为0.02A，其示数为0.5A；
（5）在实验中，甲同学仅凭一组数据就得出实验结论，具有一定的偶然性，应进行多次实验，再进一步总结出普遍性的规律．
21.【答案】（1）并联电路中，干路电流与各支路电流的关系；（2）C；（3）并联电路中，干路电流等于各支路电流之和．
【解析】（1）由电路图可知，两灯泡并联，电流表分别测出了两灯泡所在支路电流及干路电流，此实验可以探究并联电路干路电流与支路电流的关系．
（2）为了得出普遍结论，应换用不同规格的小灯泡，进行实验，测出多组实验数据，找出普遍规律，故选C．
（3）由实验数据可知：I=I1+I2，由此可知，在并联电路中，干路电流等于各支路电流之和．
