2020版高考一轮复习化学新课改省份专用学案：第五章第4课时　化学能与电能（2）——新型化学电源（过题型）

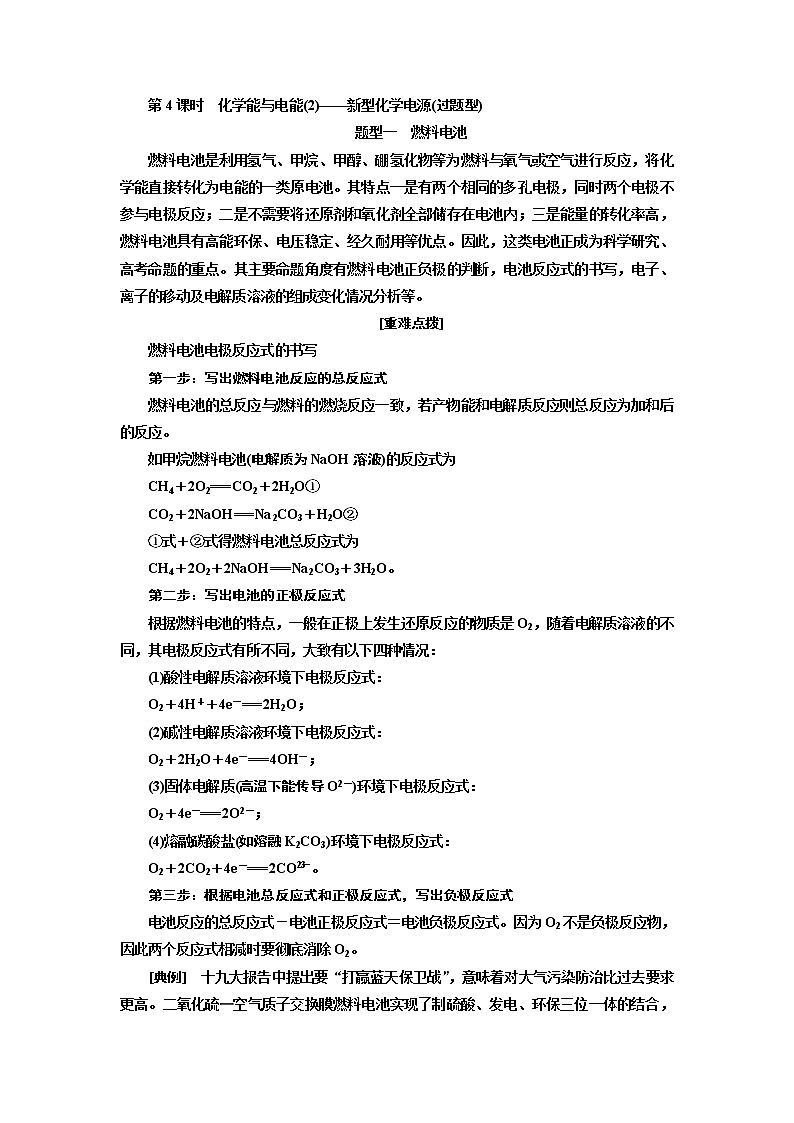

第4课时　化学能与电能(2)——新型化学电源(过题型)

题型一　燃料电池

燃料电池是利用氢气、甲烷、甲醇、硼氢化物等为燃料与氧气或空气进行反应，将化学能直接转化为电能的一类原电池。其特点一是有两个相同的多孔电极，同时两个电极不参与电极反应；二是不需要将还原剂和氧化剂全部储存在电池内；三是能量的转化率高，燃料电池具有高能环保、电压稳定、经久耐用等优点。因此，这类电池正成为科学研究、高考命题的重点。其主要命题角度有燃料电池正负极的判断，电池反应式的书写，电子、离子的移动及电解质溶液的组成变化情况分析等。

[重难点拨]

燃料电池电极反应式的书写

第一步：写出燃料电池反应的总反应式

燃料电池的总反应与燃料的燃烧反应一致，若产物能和电解质反应则总反应为加和后的反应。

如甲烷燃料电池(电解质为NaOH溶液)的反应式为

CH4＋2O2===CO2＋2H2O①

CO2＋2NaOH===Na2CO3＋H2O②

①式＋②式得燃料电池总反应式为

CH4＋2O2＋2NaOH===Na2CO3＋3H2O。

第二步：写出电池的正极反应式

根据燃料电池的特点，一般在正极上发生还原反应的物质是O2，随着电解质溶液的不同，其电极反应式有所不同，大致有以下四种情况：

(1)酸性电解质溶液环境下电极反应式：

O2＋4H＋＋4e－===2H2O；

(2)碱性电解质溶液环境下电极反应式：

O2＋2H2O＋4e－===4OH－；

(3)固体电解质(高温下能传导O2－)环境下电极反应式：

O2＋4e－===2O2－；

(4)熔融碳酸盐(如熔融K2CO3)环境下电极反应式：

O2＋2CO2＋4e－===2CO。

第三步：根据电池总反应式和正极反应式，写出负极反应式

电池反应的总反应式－电池正极反应式＝电池负极反应式。因为O2不是负极反应物，因此两个反应式相减时要彻底消除O2。

[典例]　十九大报告中提出要“打赢蓝天保卫战”，意味着对大气污染防治比过去要求更高。二氧化硫—空气质子交换膜燃料电池实现了制硫酸、发电、环保三位一体的结合，原理如图所示。下列说法正确的是(　　)

A．该电池放电时质子从电极b移向电极a

B．电极a附近发生的电极反应为SO2＋2H2O－2e－===H2SO4＋2H＋

C．电极b附近发生的电极反应为O2＋4e－＋2H2O===4OH－

D．相同条件下，放电过程中消耗的SO2和O2的体积比为2∶1

[解析]　A项，放电时为原电池，质子向正极移动，电极a为负极，则该电池放电时质子从电极a移向电极b，错误；B项，电极a为负极，发生氧化反应，电极反应为SO2＋2H2O－2e－===SO＋4H＋，硫酸应当拆为离子形式，错误；C项，酸性条件下，氧气得电子与氢离子反应生成水，电极b附近发生的电极反应为O2＋4e－＋4H＋===2H2O，错误；D项，由总反应式2SO2＋O2＋2H2O===2SO＋4H＋可知，放电过程中消耗的SO2和O2的体积比为2∶1，正确。

[答案]　D

[备考方略]　新型燃料电池的分析模板

[综合训练]

1.如图是一种酸性燃料电池酒精检测仪，具有自动吹气流量监测与控制的功能，下列有关说法正确的是(　　)

A．电流由呼气所在的铂电极流出

B．H＋通过质子交换膜流向氧气所在的铂电极

C．电路中流过2 mol电子时，消耗11.2 L O2

D．该电池的负极反应为

CH3CH2OH＋3H2O－12e－===2CO2↑＋12H＋

解析：选B　呼气所在电极发生乙醇转化为醋酸的反应，故为负极，而电流由正极流出，A项错误；H＋通过质子交换膜流向正极(氧气所在的铂电极)，B项正确；正极反应为O2＋4e－＋4H＋===2H2O，电路中流过2 mol电子时，消耗0.5 mol O2，在标准状况下体积为11.2 L，但题中未指明是否为标准状况，C项错误；该电池的负极反应为CH3CH2OH＋H2O－4e－===CH3COOH＋4H＋，D项错误。

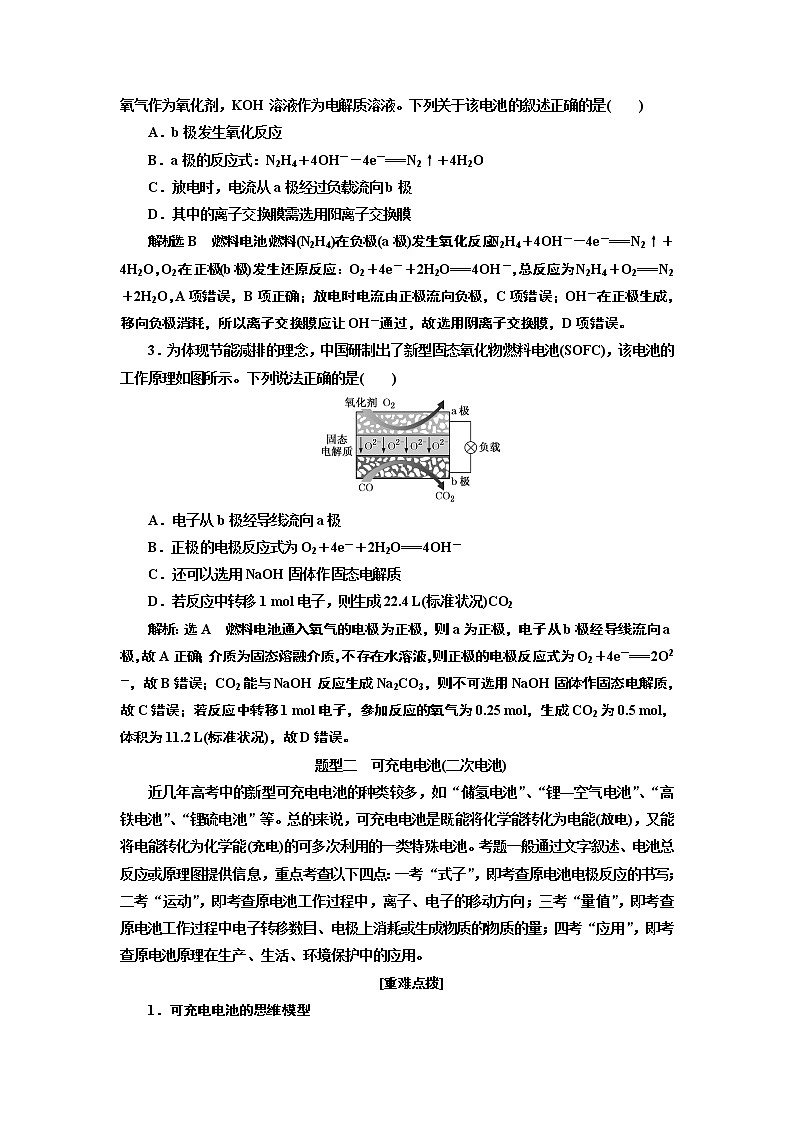

2.液体燃料电池相比于气体燃料电池具有体积小等优点。一种以液态肼(N2H4)为燃料的电池装置如图所示，该电池用空气中的氧气作为氧化剂，KOH溶液作为电解质溶液。下列关于该电池的叙述正确的是(　　)

A．b极发生氧化反应

B．a极的反应式：N2H4＋4OH－－4e－===N2↑＋4H2O

C．放电时，电流从a极经过负载流向b极

D．其中的离子交换膜需选用阳离子交换膜

解析：选B　燃料电池燃料(N2H4)在负极(a极)发生氧化反应：N2H4＋4OH－－4e－===N2↑＋4H2O，O2在正极(b极)发生还原反应：O2＋4e－＋2H2O===4OH－，总反应为N2H4＋O2===N2＋2H2O，A项错误，B项正确；放电时电流由正极流向负极，C项错误；OH－在正极生成，移向负极消耗，所以离子交换膜应让OH－通过，故选用阴离子交换膜，D项错误。

3．为体现节能减排的理念，中国研制出了新型固态氧化物燃料电池(SOFC)，该电池的工作原理如图所示。下列说法正确的是(　　)

A．电子从b极经导线流向a极

B．正极的电极反应式为O2＋4e－＋2H2O===4OH－

C．还可以选用NaOH固体作固态电解质

D．若反应中转移1 mol电子，则生成22.4 L(标准状况)CO2

解析：选A　燃料电池通入氧气的电极为正极，则a为正极，电子从b极经导线流向a极，故A正确；介质为固态熔融介质，不存在水溶液，则正极的电极反应式为O2＋4e－===2O2－，故B错误；CO2能与NaOH反应生成Na2CO3，则不可选用NaOH固体作固态电解质，故C错误；若反应中转移1 mol电子，参加反应的氧气为0.25 mol，生成CO2为0.5 mol，体积为11.2 L(标准状况)，故D错误。

题型二　可充电电池(二次电池)

近几年高考中的新型可充电电池的种类较多，如“储氢电池”、“锂—空气电池”、“高铁电池”、“锂硫电池”等。总的来说，可充电电池是既能将化学能转化为电能(放电)，又能将电能转化为化学能(充电)的可多次利用的一类特殊电池。考题一般通过文字叙述、电池总反应或原理图提供信息，重点考查以下四点：一考“式子”，即考查原电池电极反应的书写；二考“运动”，即考查原电池工作过程中，离子、电子的移动方向；三考“量值”，即考查原电池工作过程中电子转移数目、电极上消耗或生成物质的物质的量；四考“应用”，即考查原电池原理在生产、生活、环境保护中的应用。

[重难点拨]

1．可充电电池的思维模型

因此，充电时电极的连接可简记为“负接负后作阴极，正接正后作阳极”。

2．可充电电池的分析流程

(1)可充电电池有充电和放电两个过程，放电时是原电池反应，充电时是电解池反应。

(2)放电时的负极反应和充电时的阴极反应互为逆反应，放电时的正极反应和充电时的阳极反应互为逆反应。将负(正)极反应式变换方向并将电子移项即可得出阴(阳)极反应式。

(3)充、放电时电解质溶液中离子移动方向的判断

分析电池工作过程中电解质溶液的变化时，要结合电池总反应进行分析。

①首先应分清电池是放电还是充电。

②再判断出正、负极或阴、阳极。

(4)“加减法”书写新型二次电池放电的电极反应式

若已知电池放电时的总反应式，可先写出较易书写的一极的电极反应式，然后在电子守恒的基础上，由总反应式减去较易写出的一极的电极反应式，即得到较难写出的另一极的电极反应式。

[典例]　(2018·全国卷Ⅲ)一种可充电锂—空气电池如图所示。当电池放电时，O2与Li＋在多孔碳材料电极处生成Li2O2－x(x＝0或1)。下列说法正确的是(　　)

A．放电时，多孔碳材料电极为负极

B．放电时，外电路电子由多孔碳材料电极流向锂电极

C．充电时，电解质溶液中Li＋向多孔碳材料区迁移

D．充电时，电池总反应为Li2O2－x===2Li＋O2

[解析]　由题意知，放电时负极反应为Li－e－===Li＋，正极反应为(2－x)O2＋4Li＋＋4e－===2Li2O2－x(x＝0或1)，电池总反应为O2＋2Li===Li2O2－x。该电池放电时，金属锂为负极，多孔碳材料为正极，A项错误；该电池放电时，外电路电子由锂电极流向多孔碳材料电极，B项错误；该电池放电时，电解质溶液中的Li＋向多孔碳材料区迁移，充电时电解质溶液中的Li＋向锂材料区迁移，C项错误；充电时电池总反应为Li2O2－x===2Li＋(1－)O2，D项正确。

[答案]　D

 [综合训练]

1．(2018·浙江4月选考)锂(Li)­空气电池的工作原理如图所示。下列说法不正确的是(　　)

A．金属锂作负极，发生氧化反应

B．Li＋通过有机电解质向水溶液处移动

C．正极的电极反应：O2＋4e－===2O2－

D．电池总反应：4Li＋O2＋2H2O===4LiOH

解析：选C　金属锂作负极，发生氧化反应，生成Li＋向水溶液中移动，空气中O2在正极发生还原反应，电极反应式为O2＋2H2O＋4e－===4OH－，电池总反应式为4Li＋O2＋2H2O===4LiOH，故C项符合题意。

2．(2019·潍坊一模)一种新型可逆电池的工作原理如图所示。放电时总反应为Al＋3Cn(AlCl4)＋4AlCl4Al2Cl＋3Cn(Cn表示石墨)。

下列说法正确的是(　　)

A．放电时负极电极反应为2Al－6e－＋7Cl－===Al2Cl

B．放电时AlCl移向正极

C．充电时阳极反应为AlCl－e－＋Cn===Cn(AlCl4)

D．电路中每转移3 mol电子，最多有1 mol Cn(AlCl4)被还原

解析：选C　A项，放电时铝作负极，失去电子被氧化为Al2Cl，电极反应为Al－3e－＋7AlCl===4Al2Cl，错误；B项，放电时，AlCl移向负极，错误；C项，充电时阳极反应为Cn＋AlCl－e－===Cn(AlCl4)，正确；D项，由总反应可知每1 mol Cn(AlCl4)被还原仅得到1 mol电子，错误。

3．某电动汽车配载一种可充放电的锂离子电池，放电时电池总反应为Li1－xCoO2＋LixC6===LiCoO2＋C6(x＜1)。下列关于该电池的说法不正确的是(　　)

A．放电时，Li＋在电解质中由负极向正极迁移

B．放电时，负极的电极反应式为LixC6－xe－===xLi＋＋C6

C．充电时，若转移1 mol e－，石墨(C6)电极将增重7x g

D．充电时，阳极的电极反应式为LiCoO2－xe－===Li1－xCoO2＋xLi＋

解析：选C　A．原电池中阳离子由负极向正极迁移，正确；B.放电时，负极发生氧化反应，电极反应式为LixC6－xe－===xLi＋＋C6，正确；C.充电时，若转移1 mol电子，石墨电极质量将增重7 g，错误；D.充电时阳极发生氧化反应，电极反应式为LiCoO2－xe－===Li1－xCoO2＋xLi＋，正确。

4．(2017·全国卷Ⅲ)全固态锂硫电池能量密度高、成本低，其工作原理如图所示，其中电极a常用掺有石墨烯的S8材料，电池反应为16Li＋xS8===8Li2Sx(2≤x≤8)。下列说法错误的是(　　)

A．电池工作时，正极可发生反应：2Li2S6＋2Li＋＋2e－===3Li2S4

B．电池工作时，外电路中流过0.02 mol电子，负极材料减重0.14 g

C．石墨烯的作用主要是提高电极a的导电性

D．电池充电时间越长，电池中Li2S2的量越多

解析：选D　 原电池工作时，正极发生一系列得电子的还原反应，即：Li2S8→Li2S6→Li2S4→Li2S2，其中可能有2Li2S6＋2Li＋＋2e－===3Li2S4，A项正确；该电池工作时，每转移0.02 mol电子，负极有0.02 mol  Li(质量为0.14 g)被氧化为Li＋，则负极质量减少0.14 g，B项正确；石墨烯能导电，利用石墨烯作电极，可提高电极a的导电性，C项正确；充电过程中，Li2S2的量逐渐减少，当电池充满电时，相当于达到平衡状态，电池中Li2S2的量趋于不变，故不是电池充电时间越长，电池中Li2S2的量越多，D项错误。
