2021版江苏高考物理一轮复习讲义：第9章第3节　带电粒子在复合场中的运动

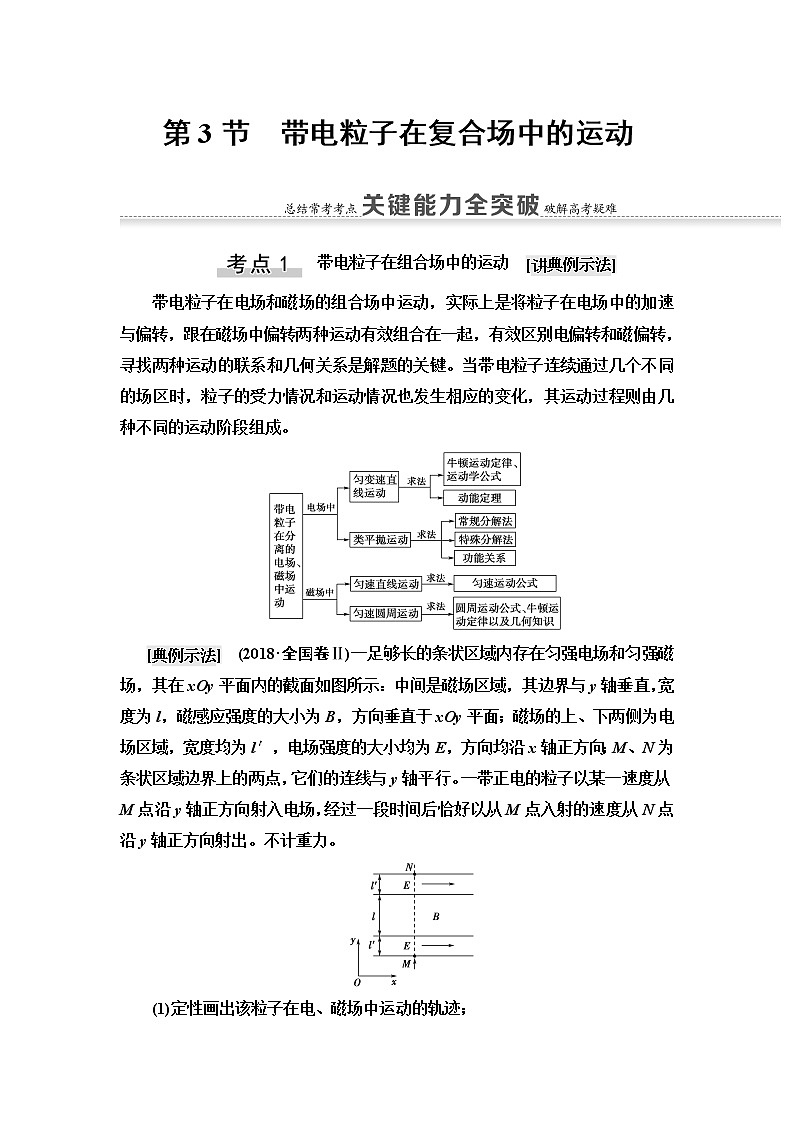

第3节　带电粒子在复合场中的运动

带电粒子在组合场中的运动　

带电粒子在电场和磁场的组合场中运动，实际上是将粒子在电场中的加速与偏转，跟在磁场中偏转两种运动有效组合在一起，有效区别电偏转和磁偏转，寻找两种运动的联系和几何关系是解题的关键。当带电粒子连续通过几个不同的场区时，粒子的受力情况和运动情况也发生相应的变化，其运动过程则由几种不同的运动阶段组成。

　(2018·全国卷Ⅱ)一足够长的条状区域内存在匀强电场和匀强磁场，其在xOy平面内的截面如图所示：中间是磁场区域，其边界与y轴垂直，宽度为l，磁感应强度的大小为B，方向垂直于xOy平面；磁场的上、下两侧为电场区域，宽度均为l′，电场强度的大小均为E，方向均沿x轴正方向；M、N为条状区域边界上的两点，它们的连线与y轴平行。一带正电的粒子以某一速度从M点沿y轴正方向射入电场，经过一段时间后恰好以从M点入射的速度从N点沿y轴正方向射出。不计重力。

(1)定性画出该粒子在电、磁场中运动的轨迹；

(2)求该粒子从M点入射时速度的大小；

(3)若该粒子进入磁场时的速度方向恰好与x轴正方向的夹角为，求该粒子的比荷及其从M点运动到N点的时间。

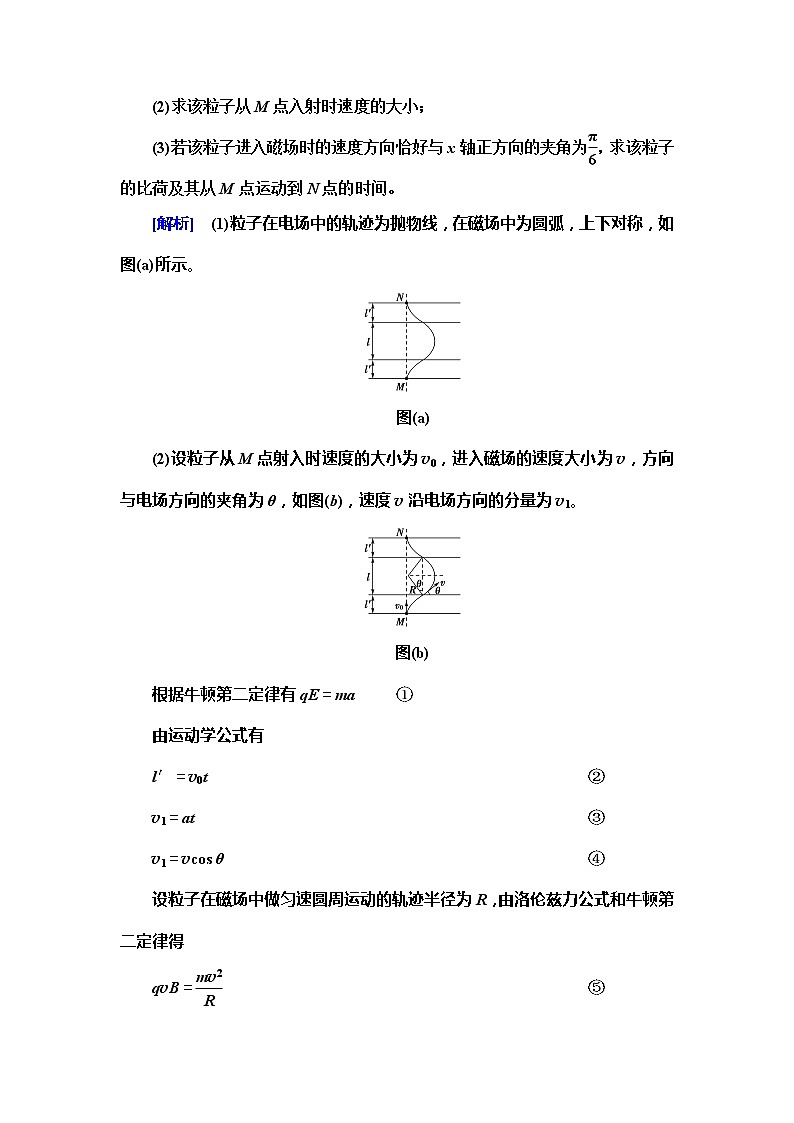

[解析]　(1)粒子在电场中的轨迹为抛物线，在磁场中为圆弧，上下对称，如图(a)所示。

图(a)

(2)设粒子从M点射入时速度的大小为v0，进入磁场的速度大小为v，方向与电场方向的夹角为θ，如图(b)，速度v沿电场方向的分量为v1。

图(b)

根据牛顿第二定律有qE＝ma ①

由运动学公式有

l′＝v0t  ②

v1＝at  ③

v1＝vcos θ  ④

设粒子在磁场中做匀速圆周运动的轨迹半径为R，由洛伦兹力公式和牛顿第二定律得

qvB＝  ⑤

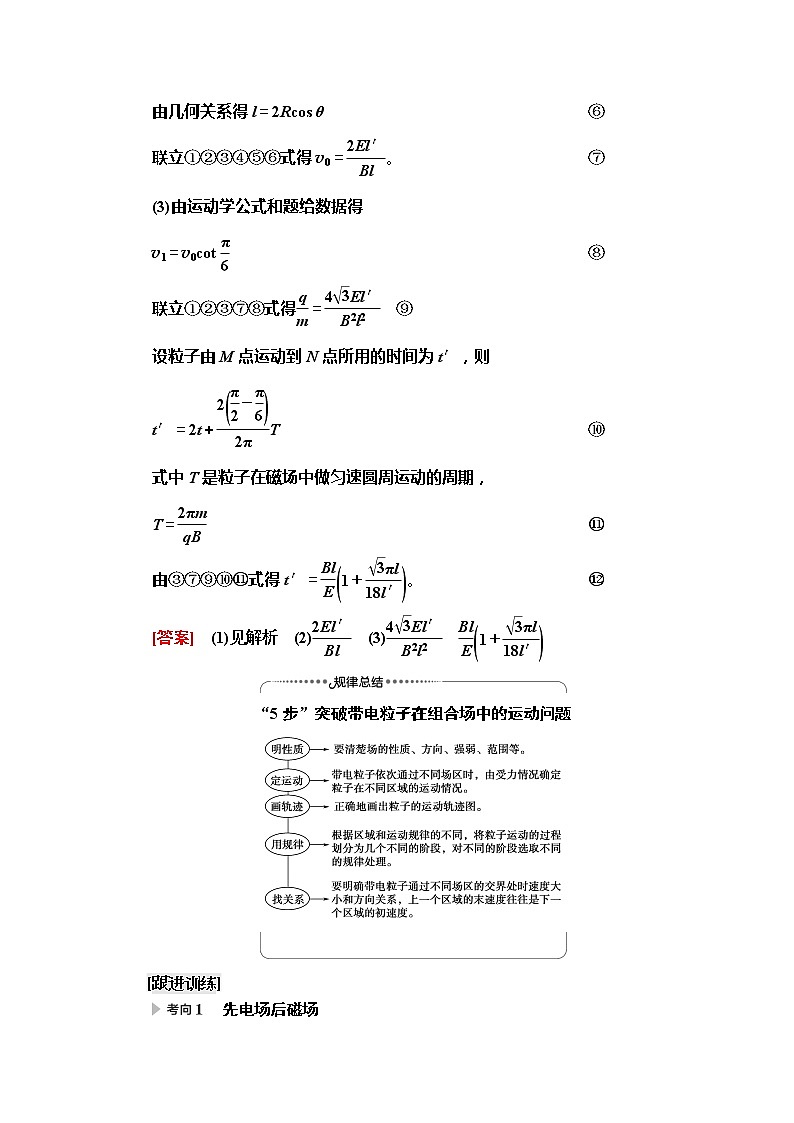

由几何关系得l＝2Rcos θ  ⑥

联立①②③④⑤⑥式得v0＝。 ⑦

(3)由运动学公式和题给数据得

v1＝v0cot   ⑧

联立①②③⑦⑧式得＝ ⑨

设粒子由M点运动到N点所用的时间为t′，则

t′＝2t＋T  ⑩

式中T是粒子在磁场中做匀速圆周运动的周期，

T＝  ⑪

由③⑦⑨⑩⑪式得t′＝。 ⑫

[答案]　(1)见解析　(2)　(3)　

“5步”突破带电粒子在组合场中的运动问题

　先电场后磁场

1．(2018·全国卷Ⅲ)如图所示，从离子源产生的甲、乙两种离子，由静止经加速电压U加速后在纸面内水平向右运动，自M点垂直于磁场边界射入匀强磁场，磁场方向垂直于纸面向里，磁场左边界竖直。已知甲种离子射入磁场的速度大小为v1，并在磁场边界的N点射出；乙种离子在MN的中点射出；MN长为l。不计重力影响和离子间的相互作用。求：

(1)磁场的磁感应强度大小；

(2)甲、乙两种离子的比荷之比。

[解析]　(1)设甲种离子所带电荷量为q1、质量为m1，在磁场中做匀速圆周运动的半径为R1，磁场的磁感应强度大小为B，由动能定理有

q1U＝m1v  ①

由洛伦兹力公式和牛顿第二定律有

q1v1B＝m1  ②

由几何关系知2R1＝l  ③

由①②③式得B＝。  ④

(2)设乙种离子所带电荷量为q2、质量为m2，射入磁场的速度为v2，在磁场中做匀速圆周运动的半径为R2。同理有

q2U＝m2v  ⑤

q2v2B＝m2  ⑥

由题给条件有2R2＝  ⑦

由①②③⑤⑥⑦式得，甲、乙两种离子的比荷之比为

∶＝1∶4。  ⑧

[答案]　(1)　(2)1∶4

2．(2018·全国卷Ⅰ)如图所示，在y>0的区域存在方向沿y轴负方向的匀强电场，场强大小为E；在y<0的区域存在方向垂直于xOy平面向外的匀强磁场。一个氕核H和一个氘H先后从y轴上y＝h点以相同的动能射出，速度方向沿x轴正方向。已知H进入磁场时，速度方向与x轴正方向的夹角为60°，并从坐标原点O处第一次射出磁场。 H的质量为m，电荷量为q。不计重力。求：

(1)H第一次进入磁场的位置到原点O的距离；

(2)磁场的磁感应强度大小；

(3)H第一次离开磁场的位置到原点O的距离。

[解析]　(1)H在电场中做类平抛运动，在磁场中做匀速圆周运动，运动轨迹如图所示。

设H在电场中的加速度大小为a1，初速度大小为v1，它在电场中的运动时间为t1，第一次进入磁场的位置到原点O的距离为s1。由运动学公式有

s1＝v1t1  ①

h＝a1t  ②

由题给条件，H进入磁场时速度的方向与x轴正方向夹角θ1＝60°。 H进入磁场时速度的y分量的大小为

a1t1＝v1tan θ1  ③

联立以上各式得

s1＝h。  ④

(2)H在电场中运动时，由牛顿第二定律有

qE＝ma1  ⑤

设H进入磁场时速度的大小为v′1，由速度合成法则有

v′1＝  ⑥

设磁感应强度大小为B，H在磁场中运动的圆轨迹半径为R1，由洛伦兹力公式和牛顿第二定律有

qv′1B＝  ⑦

由几何关系得

s1＝2R1sin θ1  ⑧

联立以上各式得B＝。  ⑨

(3)设H在电场中沿x轴正方向射出的速度大小为v2，在电场中的加速度大小为a2，由题给条件得

(2m)v＝mv  ⑩

由牛顿第二定律有

qE＝2ma2  ⑪

设H第一次射入磁场时的速度大小为v′2，速度的方向与x轴正方向夹角为θ2，入射点到原点的距离为s2，在电场中运动的时间为t2。由运动学公式有

s2＝v2t2  ⑫

h＝a2t  ⑬

v′2＝  ⑭

sin θ2＝  ⑮

联立以上各式得

s2＝s1，θ2＝θ1，v′2＝v′1  ⑯

设H在磁场中做圆周运动的半径为R2，由⑦⑯式及粒子在匀强磁场中做圆周运动的半径公式得

R2＝＝R1  ⑰

所以出射点在原点左侧。

设H进入磁场的入射点到第一次离开磁场的出射点的距离为s′2，由几何关系有

s′2＝2R2sin θ2  ⑱

联立④⑧⑯⑰⑱式得，H第一次离开磁场时的位置到原点O的距离为

s′2－s2＝(－1)h。  ⑲

[答案]　(1)h　(2)　(3)(－1)h

　先磁场后电场

3.如图所示，真空中有一以(r,0)为圆心，半径为r的圆柱形匀强磁场区域，磁场的磁感应强度大小为B，方向垂直于纸面向里，在y≥r的范围内，有方向水平向左的匀强电场，电场强度的大小为E；从O点向不同方向发射速率相同的质子，质子的运动轨迹均在纸面内。已知质子的电荷量为e，质量为m，质子在磁场中的偏转半径也为r，不计重力及阻力的作用，求：

(1)质子射入磁场时的速度大小；

(2)速度方向沿x轴正方向射入磁场的质子，到达y轴所需时间及与y轴交点坐标。

[解析]　(1)质子射入磁场后做匀速圆周运动，洛伦兹力提供向心力，由牛顿第二定律得

evB＝m

可得v＝。

(2)质子沿x轴正方向射入磁场，经圆弧后，以速度v垂直于电场方向进入电场，

由于T＝＝

质子在磁场中运动的时间为t1＝＝

质子进入电场后做类平抛运动，沿电场方向运动r后到达y轴，因此有r＝at

则t2＝＝

所求时间为t＝t1＋t2＝＋

与y轴的交点

y＝r＋·＝r＋Br，x＝0。

[答案]　(1)　(2)＋　

4．如图所示，一个质量为m、电荷量为q的正离子，在D处沿图示方向以一定的速度射入磁感应强度为B的匀强磁场中，磁场方向垂直纸面向里。结果离子正好从距A点为d的小孔C沿垂直于电场方向进入匀强电场，此电场方向与AC平行且向上，最后离子打在G处，而G处距A点2d(AG⊥AC)，不计离子重力，离子运动轨迹在纸面内。求：

(1)此离子在磁场中做圆周运动的半径r；

(2)离子从D处运动到G处所需时间；

(3)离子到达G处时的动能。

[解析]　(1)正离子运动的轨迹如图所示。磁场中做圆周运动的半径r满足：

d＝r＋rcos 60°，解得r＝d。

(2)设离子在磁场中的运动速度为v0，则有：

qv0B＝m

T＝＝

由图知离子在磁场中做圆周运动的时间为：

t1＝T＝

离子在电场中做类平抛运动，从C到G的时间为：

t2＝＝

离子从D处运动到G处所需时间为：

t＝t1＋t2＝。

(3)设电场强度为E，则有：

qE＝ma

d＝at

由动能定理得：qEd＝EkG－mv

解得EkG＝。

[答案]　(1)d　(2) 　(3)

带电粒子在叠加场中的运动　

1．三种场的比较

2.关于是否考虑粒子重力的三种情况

(1)对于微观粒子，如电子、质子、离子等，因为其重力一般情况下与静电力或磁场力相比太小，可以忽略；而对于一些实际物体，如带电小球、液滴、尘埃等一般应当考虑其重力。

(2)在题目中有明确说明是否要考虑重力的，按题目要求处理。

(3)不能直接判断是否要考虑重力的，在进行受力分析与运动分析时，要结合运动状态确定是否要考虑重力。

　如图所示，绝缘粗糙的竖直平面MN左侧同时存在相互垂直的匀强电场和匀强磁场，电场方向水平向右，电场强度大小为E，磁场方向垂直纸面向外，磁感应强度大小为B。一质量为m、电荷量为q的带正电的小滑块从A点由静止开始沿MN下滑，到达C点时离开MN做曲线运动。A、C两点间距离为h，重力加速度为g。

(1)求小滑块运动到C点时的速度大小vC；

(2)求小滑块从A点运动到C点过程中克服摩擦力做的功Wf；

(3)若D点为小滑块在电场力、洛伦兹力及重力作用下运动过程中速度最大的位置，当小滑块运动到D点时撤去磁场，此后小滑块继续运动到水平地面上的P点。已知小滑块在D点时的速度大小为vD，从D点运动到P点的时间为t，求小滑块运动到P点时速度的大小vP。

[解析]　(1)小滑块沿MN运动过程，水平方向受力满足

qvB＋FN＝qE

小滑块在C点离开MN时，有

FN＝0

解得vC＝。

(2)由动能定理

mgh－Wf＝mv－0

解得Wf＝mgh－。

(3)如图，小滑块速度最大时，速度方向与电场力、重力的合力方向垂直。撤去磁场后小滑块将做类平抛运动，等效加速度为g′，则

g′＝

且v＝v＋g′2t2

解得vP＝

。

[答案]　(1)　(2)mgh－

(3)

“三步”解决叠加场问题

　磁场与电场叠加

1.(多选)如图所示，匀强磁场方向垂直纸面向里，匀强电场方向竖直向下，有一正离子恰能沿直线从左向右水平飞越此区域。不计重力，则(　　)

A．若电子以和正离子相同的速率从右向左飞入，电子也沿直线运动

B．若电子以和正离子相同的速率从右向左飞入，电子将向上偏转

C．若电子以和正离子相同的速率从左向右飞入，电子将向下偏转

D．若电子以和正离子相同的速率从左向右飞入，电子也沿直线运动

BD　[若电子从右向左飞入，电场力向上，洛伦兹力也向上，所以向上偏，B选项正确；若电子从左向右飞入，电场力向上，洛伦兹力向下，由题意知电子受力平衡将做匀速直线运动，D选项正确。]

2.(2016·北京高考)如图所示，质量为m、电荷量为q的带电粒子，以初速度v沿垂直磁场方向射入磁感应强度为B的匀强磁场，在磁场中做匀速圆周运动。不计带电粒子所受重力。

(1)求粒子做匀速圆周运动的半径R和周期T；

(2)为使该粒子做匀速直线运动，还需要同时存在一个与磁场方向垂直的匀强电场，求电场强度E的大小。

[解析]　(1)洛伦兹力提供向心力，有f＝qvB＝m

带电粒子做匀速圆周运动的半径R＝

匀速圆周运动的周期T＝＝。

(2)粒子受电场力F＝qE，洛伦兹力f＝qvB。粒子做匀速直线运动，则qE＝qvB

电场强度的大小E＝vB。

[答案]　(1)　　(2)vB

　磁场与重力场叠加

3.(多选)如图所示，ABC为竖直平面内的光滑绝缘轨道，其中AB为倾斜直轨道，BC为与AB相切的圆形轨道，并且圆形轨道处在匀强磁场中，磁场方向垂直纸面向里。质量相同的甲、乙、丙三个小球中，甲球带正电、乙球带负电、丙球不带电。现将三个小球在轨道AB上分别从不同高度处由静止释放，都恰好通过圆形轨道的最高点，则(　　)

A．经过最高点时，三个小球的速度相等

B．经过最高点时，甲球的速度最小

C．甲球的释放位置比乙球的高

D．运动过程中三个小球的机械能均保持不变

CD　[设磁感应强度为B，圆形轨道半径为r，三个小球质量均为m，它们恰好通过最高点时的速度分别为v甲、v乙和v丙，则mg＋Bv甲q甲＝，mg－Bv乙q乙＝，mg＝， 显然，v甲 > v丙 > v乙，选项A、B错误；三个小球在运动过程中，只有重力做功，即它们的机械能守恒，选项D正确；甲球在最高点处的动能最大，因为势能相等，所以甲球的机械能最大，甲球的释放位置最高，选项C正确。]

4.(多选)如图所示为一个质量为m、电荷量为＋q的圆环，可在水平放置的足够长的粗糙细杆上滑动，细杆处于磁感应强度为B的匀强磁场中，不计空气阻力，现给圆环向右的初速度v0，在以后的运动过程中，圆环运动的速度图象可能是下列选项中的(　　)

A　　　　B　　　　　C　　　 　D

AD　[带电圆环在磁场中受到向上的洛伦兹力，当重力与洛伦兹力相等时，圆环将做匀速直线运动，A正确；当洛伦兹力大于重力时，圆环受到摩擦力的作用，并且随着速度的减小而减小，圆环将做加速度减小的减速运动，最后做匀速直线运动，D正确；如果重力大于洛伦兹力，圆环也受摩擦力作用，且摩擦力越来越大，圆环将做加速度增大的减速运动，故B、C错误。]

　磁场、电场与重力场叠加

5.(2017·全国卷Ⅰ)如图所示，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里。三个带正电的微粒a、b、c电荷量相等，质量分别为ma、mb、mc。已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动。下列选项正确的是(　　)

A．ma>mb>mc   B．mb>ma>mc

C．mc>ma>mb   D．mc>mb>ma

B　[设三个微粒的电荷量均为q，

a在纸面内做匀速圆周运动，说明洛伦兹力提供向心力，重力与电场力平衡，即

mag＝qE  ①

b在纸面内向右做匀速直线运动，三力平衡，则

mbg＝qE＋qvB  ②

c在纸面内向左做匀速直线运动，三力平衡，则

mcg＋qvB＝qE  ③

比较①②③式得：mb>ma>mc，选项B正确。]

6．(2016·天津高考)如图所示，空间中存在着水平向右的匀强电场，电场强度大小E＝5 N/C，同时存在着水平方向的匀强磁场，其方向与电场方向垂直，磁感应强度大小B＝0.5 T。有一带正电的小球，质量m＝1×10－6 kg，电荷量q＝2×10－6 C，正以速度v在图示的竖直面内做匀速直线运动，当经过P点时撤掉磁场(不考虑磁场消失引起的电磁感应现象)，取g＝10 m/s2。求：

(1)小球做匀速直线运动的速度v的大小和方向；

(2)从撤掉磁场到小球再次穿过P点所在的这条电场线经历的时间t。

[解析]　 (1)小球匀速直线运动时受力如图甲所示，其所受的三个力在同一平面内，合力为零，有

甲

qvB＝  ①

代入数据解得

v＝20 m/s  ②

速度v的方向与电场E的方向之间的夹角θ满足

tan θ＝  ③

代入数据解得

tan θ＝

θ＝60°。  ④

(2)解法一：撤去磁场，小球在重力与电场力的合力作用下做类平抛运动，设其加速度为a，有

乙

a＝  ⑤

设撤掉磁场后小球在初速度方向上的分位移为x，有

x＝vt  ⑥

设小球在重力与电场力的合力方向上分位移为y，有

y＝at2  ⑦

a与mg的夹角和v与E的夹角相同，均为θ，又

tan θ＝  ⑧

联立④⑤⑥⑦⑧式，代入数据解得

t＝2 s≈3.5 s。  ⑨

解法二：撤去磁场后，由于电场力垂直于竖直方向，它对竖直方向的分运动没有影响，以P点为坐标原点，竖直向上为正方向，小球在竖直方向上做匀减速运动，其初速度为

vy＝vsin θ  ⑤

若使小球再次穿过P点所在的电场线，仅需小球的竖直方向上分位移为零，则有

vyt－gt2＝0  ⑥

联立⑤⑥式，代入数据解得

t＝2 s≈3.5 s。  ⑦

[答案]　(1)20 m/s，方向与电场方向成60°角斜向上　(2)3.5 s

带电粒子在交变电、磁场中的运动　

解决带电粒子在交变电、磁场中的运动问题的基本思路

　如图甲所示，虚线MN的左侧空间中存在竖直向上的匀强电场(上、下及左侧无边界)。一个质量为m、电荷量为q的带正电小球(视为质点)，以大小为v0的水平初速度沿PQ向右做直线运动。若小球刚经过D点时(t＝0)，在电场所在空间叠加如图乙所示随时间周期性变化、垂直纸面向里的匀强磁场，使得小球再次通过D点时的速度方向与PQ连线成60°角。已知D、Q间的距离为(＋1)L，t0小于小球在磁场中做圆周运动的周期，重力加速度大小为g。

甲　　　　　　　　　　乙

(1)求电场强度E的大小；

(2)求t0与t1的比值；

(3)小球过D点后将做周期性运动，当小球运动的周期最大时，求此时磁感应强度的大小B0及运动的最大周期Tm。

审题指导

[解析]　(1)小球沿PQ向右做直线运动，受力平衡，

则mg＝Eq

解得E＝。

(2)小球能再次通过D点，其运动轨迹应如图(a)所示。

(a)

设小球做匀速圆周运动的轨迹半径为r，则由几何关系有

s＝

又知s＝v0t1

圆弧轨迹所对的圆心角θ＝2π－＝π

则t0＝

联立解得＝π。

(3)当小球运动的周期最大时，其运动轨迹应与MN相切，小球运动一个周期的轨迹如图(b)所示，

(b)

由几何关系得R＋＝(＋1)L

解得R＝L

由洛伦兹力公式和牛顿第二定律有

qv0B0＝m

解得B0＝

小球在一个周期内运动的路程

s1＝3××2πR＋6×＝(4π＋6)L

故Tm＝＝。

[答案]　(1)　(2)π　(3)　

　带电粒子在交变磁场中的运动

1．(多选)某一空间存在着磁感应强度为B且大小不变、方向随时间t做周期性变化的匀强磁场(如图甲所示)，规定垂直纸面向里的磁场方向为正。为使静止于该磁场中的带正电的粒子能按a→b→c→d→e→f的顺序做横“∞”字曲线运动(即如图乙所示的轨迹)，下列办法可行的是(粒子只受磁场力的作用，其他力不计)(　　)

甲　　　　　　　　乙

A．若粒子的初始位置在a处，在t＝T时给粒子一个沿切线方向水平向右的初速度

B．若粒子的初始位置在f处，在t＝时给粒子一个沿切线方向竖直向下的初速度

C．若粒子的初始位置在e处，在t＝T时给粒子一个沿切线方向水平向左的初速度

D．若粒子的初始位置在b处，在t＝时给粒子一个沿切线方向竖直向上的初速度

AD　[要使粒子的运动轨迹如题图乙所示，由左手定则知粒子做圆周运动的周期应为T0＝，若粒子的初始位置在a处时，对应时刻应为t＝T0＝T，同理可判断B、C、D选项，可得A、D正确。]

　带电粒子在交变电、磁场中的运动

2．如图(a)所示的xOy平面处于变化的匀强电场和匀强磁场中，电场强度E和磁感应强度B随时间做周期性变化的图象如图(b)所示，y轴正方向为E的正方向，垂直于纸面向里为B的正方向。t＝0时刻，带负电粒子P(重力不计)由原点O以速度v0沿y轴正方向射出，它恰能沿一定轨道做周期性运动。v0、E0和t0为已知量，图(b)中＝，在0～t0时间内粒子P第一次离x轴最远时的坐标为。求：

(a)　　　　　　　　　(b)　

(1)粒子P的比荷；

(2)t＝2t0时刻粒子P的位置；

(3)带电粒子在运动中距离原点O的最远距离L。

[解析]　(1)0～t0时间内粒子P在匀强磁场中做匀速圆周运动，当粒子所在位置的纵、横坐标相等时，粒子在磁场中恰好经过圆周，所以粒子P第一次离x轴的最远距离等于轨道半径R，

即R＝  ①

又qv0B0＝m  ②

代入＝

解得＝。  ③

(2)设粒子P在磁场中运动的周期为T，则

T＝  ④

联立①④解得T＝4t0  ⑤

即粒子P做圆周运动后磁场变为电场，粒子以速度v0垂直电场方向进入电场后做类平抛运动，设t0～2t0时间内水平位移和竖直位移分别为x1、y1，则

x1＝v0t0  ⑥

y1＝at  ⑦

其中加速度a＝

由③⑦解得y1＝＝R，因此t＝2t0时刻粒子P的位置坐标为，如图中的b点所示。

(3)分析知，粒子P在2t0～3t0时间内，电场力产生的加速度方向沿y轴正方向，由对称关系知，在3t0时刻速度方向为x轴正方向，位移x2＝x1＝v0t0；在3t0～5t0时间内粒子P沿逆时针方向做匀速圆周运动，往复运动轨迹如图所示，由图可知，带电粒子在运动中距原点O的最远距离L，即O、d间的距离L＝2R＋2x1              ⑧

解得L＝v0t0。

[答案]　(1)　(2)　(3)v0t0

实例一　质谱仪

1.(2016·全国卷Ⅰ)现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定。质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场。若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍。此离子和质子的质量比约为(　　)

A．11   B．12

C．121   D．144

D　[带电粒子在加速电场中运动时，有qU＝mv2，在磁场中偏转时，其半径r＝，由以上两式整理得：r＝。由于质子与一价正离子的电荷量相同，B1∶B2＝1∶12，当半径相等时，解得：＝144，选项D正确。]

实例二　回旋加速器

2.某回旋加速器的示意图如图，两个半径均为R的D形盒置于磁感应强度大小为B的匀强磁场中，并与高频电源两极相连，现对氚核(H)加速，所需的高频电源的频率为f。已知元电荷为e。下列说法正确的是(　　)

A．D形盒可以用玻璃制成

B．氚核的质量为

C．高频电源的电压越大，氚核从P处射出的速度越大

D．若对氦核(He)加速，则高频电源的频率应调为f

D　[为使D形盒内的带电粒子不受外电场的影响，D形盒应用金属材料制成，以实现静电屏蔽，A错误；为使回旋加速器正常工作，高频电源的频率应与带电粒子在匀强磁场中做匀速圆周运动的频率相等，由T1＝和T1＝，得氚核的质量m1＝，B错误；由evmB＝m1，得vm＝，可见氚核从P处射出时的最大速度vm与电源的电压大小无关，C错误；结合T2＝和T2＝，得f2＝f，又＝，得f2＝f，D正确。]

实例三　速度选择器

3.在如图所示的平行板器件中，电场强度E和磁感应强度B相互垂直。一带电粒子(重力不计)从左端以速度v沿虚线射入后做直线运动，则该粒子(　　)

A．一定带正电

B．速度v＝

C．若速度v>，粒子一定不能从板间射出

D．若此粒子从右端沿虚线方向进入，仍做直线运动

B　[粒子带正电和负电均可，选项A错误；由洛伦兹力等于电场力，即qvB＝qE，解得速度v＝，选项B正确；若速度v>，粒子可能从板间射出，选项C错误；若此粒子从右端沿虚线方向进入，所受电场力和洛伦兹力方向相同，不能做直线运动，选项D错误。]

实例四　电磁流量计

4.如图甲所示为海影号电磁推进试验舰艇，船体下部的大洞使海水前后贯通。舰艇沿海平面截面图如图乙所示，其与海水接触的两侧壁M和N分别连接舰艇内电源的正极和负极，舰艇内超导体在M、N间产生强磁场，使M、N间海水受到磁场力作用被推出，船因此前进。要使图乙中的舰艇向右前进，则所加磁场的方向应为(　　)

甲　　　　　　　　　　乙

A．水平向左   B．水平向右

C．竖直向上   D．竖直向下

C　[图乙为俯视图，舰艇向右行驶，必须获得向右的作用力，由牛顿第三定律知，海水受到的安培力必须向左，M接正极，电流从M到N，由左手定则知所加磁场方向必须竖直向上，选项C正确。]

实例五　霍尔元件

5.(2019·天津高考)笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件。当显示屏开启时磁体远离霍尔元件，电脑正常工作；当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态。如图所示，一块宽为a、长为c的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e的自由电子，通入方向向右的电流时，电子的定向移动速度为v。当显示屏闭合时元件处于垂直于上表面、方向向下的匀强磁场中，于是元件的前、后表面间出现电压U，以此控制屏幕的熄灭。则元件的(　　)

A．前表面的电势比后表面的低

B．前、后表面间的电压U与v无关

C．前、后表面间的电压U与c成正比

D．自由电子受到的洛伦兹力大小为

D　[由左手定则判断，后表面带负电，电势低，A错。电子受力平衡后，U稳定不变，由e＝evB得U＝Bav，与v成正比，与c无关，B、C错。洛伦兹力F＝evB＝，D对。]

讨论与电、磁场有关的实际问题，首先应通过分析将其提炼成纯粹的物理问题，然后用解决物理问题的方法进行分析。这里较多的是用分析力学问题的方法，对于带电粒子在磁场中的运动，还应特别注意运用几何知识寻找关系。
