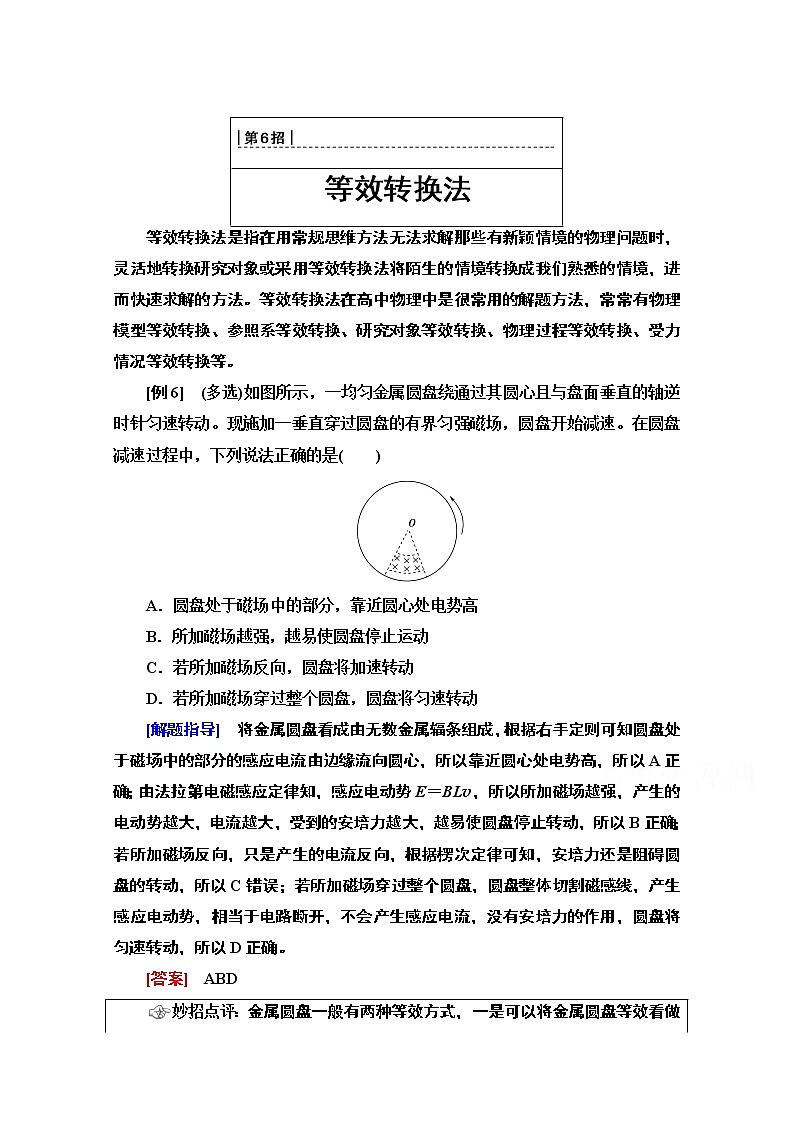

2020物理二轮教师用书：第2部分专项1第6招等效转换法

等效转换法是指在用常规思维方法无法求解那些有新颖情境的物理问题时，灵活地转换研究对象或采用等效转换法将陌生的情境转换成我们熟悉的情境，进而快速求解的方法。等效转换法在高中物理中是很常用的解题方法，常常有物理模型等效转换、参照系等效转换、研究对象等效转换、物理过程等效转换、受力情况等效转换等。

[例6]　(多选)如图所示，一均匀金属圆盘绕通过其圆心且与盘面垂直的轴逆时针匀速转动。现施加一垂直穿过圆盘的有界匀强磁场，圆盘开始减速。在圆盘减速过程中，下列说法正确的是(　　)

A．圆盘处于磁场中的部分，靠近圆心处电势高

B．所加磁场越强，越易使圆盘停止运动

C．若所加磁场反向，圆盘将加速转动

D．若所加磁场穿过整个圆盘，圆盘将匀速转动

[解题指导]　将金属圆盘看成由无数金属辐条组成，根据右手定则可知圆盘处于磁场中的部分的感应电流由边缘流向圆心，所以靠近圆心处电势高，所以A正确；由法拉第电磁感应定律知，感应电动势E＝BLv，所以所加磁场越强，产生的电动势越大，电流越大，受到的安培力越大，越易使圆盘停止转动，所以B正确；若所加磁场反向，只是产生的电流反向，根据楞次定律可知，安培力还是阻碍圆盘的转动，所以C错误；若所加磁场穿过整个圆盘，圆盘整体切割磁感线，产生感应电动势，相当于电路断开，不会产生感应电流，没有安培力的作用，圆盘将匀速转动，所以D正确。

[答案]　ABD

妙招点评：金属圆盘一般有两种等效方式，一是可以将金属圆盘等效看做由无数金属辐条组成，然后用切割观点分析；二是可将金属圆盘看做由无数微小的回路组成，然后分析其中一个微小回路中磁通量的变化，从而确定该回路中的电流情况与受力情况。

[链接高考]

6.(2015·全国卷Ⅰ·T19)1824年，法国科学家阿拉果完成了著名的“圆盘实验”。实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图所示。实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后。下列说法正确的是(　　)

A．圆盘上产生了感应电动势

B．圆盘内的涡电流产生的磁场导致磁针转动

C．在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化

D．圆盘中的自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动

AB　[A.当圆盘转动时，圆盘的半径切割磁针产生的磁场的磁感线，产生感应电动势，选项A正确；

B．如图所示，铜圆盘上存在许多小的闭合回路，当圆盘转动时，穿过小的闭合回路的磁通量发生变化，回路中产生感应电流，根据楞次定律，感应电流阻碍其相对运动，但抗拒不了相对运动，故磁针会随圆盘一起转动，但略有滞后，选项B正确；

C．在圆盘转动过程中，磁针的磁场穿过整个圆盘的磁通量始终为零，选项C错误；

D．圆盘中的自由电子随圆盘一起运动形成的电流的磁场方向沿圆盘轴线方向，会使磁针沿轴线方向偏转，选项D错误。]
