安徽省中考物理临考题号押题第15题（含解析）
展开安徽省中考物理临考题号押题第15题

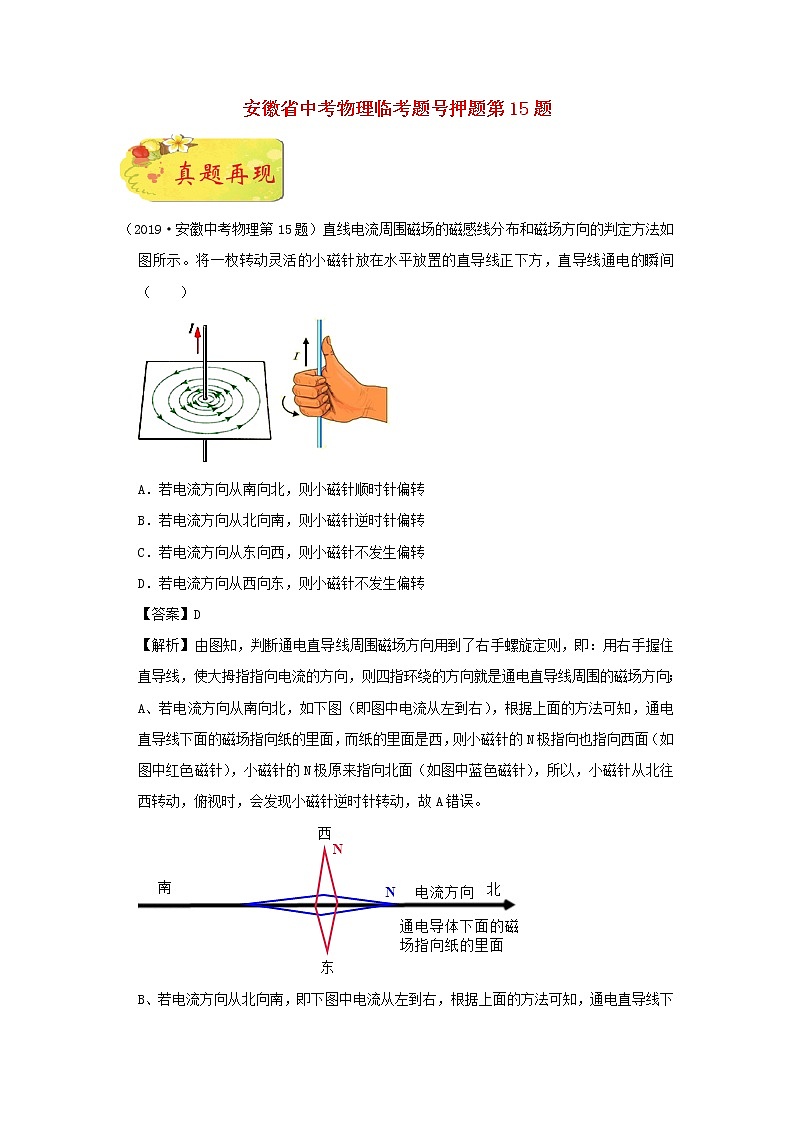

（2019·安徽中考物理第15题）直线电流周围磁场的磁感线分布和磁场方向的判定方法如图所示。将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间（ ）
A．若电流方向从南向北，则小磁针顺时针偏转
B．若电流方向从北向南，则小磁针逆时针偏转
C．若电流方向从东向西，则小磁针不发生偏转
D．若电流方向从西向东，则小磁针不发生偏转
【答案】D
【解析】由图知，判断通电直导线周围磁场方向用到了右手螺旋定则，即：用右手握住直导线，使大拇指指向电流的方向，则四指环绕的方向就是通电直导线周围的磁场方向；
A、若电流方向从南向北，如下图（即图中电流从左到右），根据上面的方法可知，通电直导线下面的磁场指向纸的里面，而纸的里面是西，则小磁针的N极指向也指向西面（如图中红色磁针），小磁针的N极原来指向北面（如图中蓝色磁针），所以，小磁针从北往西转动，俯视时，会发现小磁针逆时针转动，故A错误。

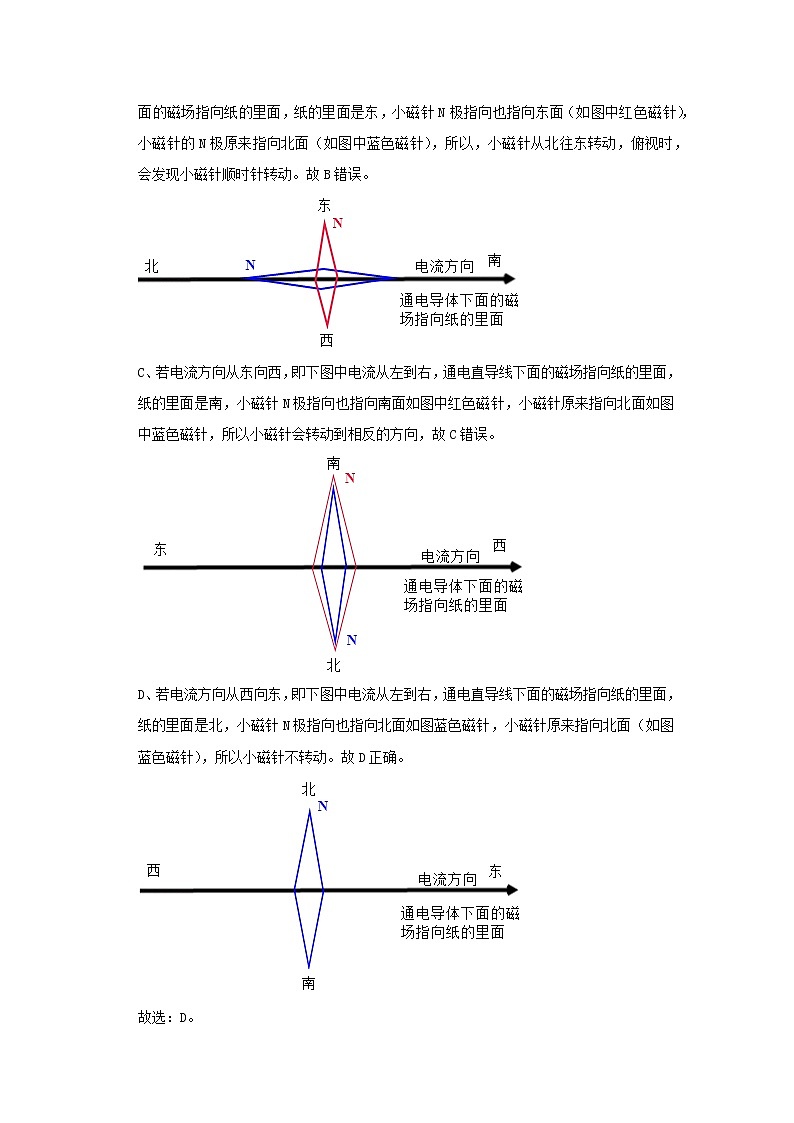

B、若电流方向从北向南，即下图中电流从左到右，根据上面的方法可知，通电直导线下面的磁场指向纸的里面，纸的里面是东，小磁针N极指向也指向东面（如图中红色磁针），小磁针的N极原来指向北面（如图中蓝色磁针），所以，小磁针从北往东转动，俯视时，会发现小磁针顺时针转动。故B错误。
C、若电流方向从东向西，即下图中电流从左到右，通电直导线下面的磁场指向纸的里面，纸的里面是南，小磁针N极指向也指向南面如图中红色磁针，小磁针原来指向北面如图中蓝色磁针，所以小磁针会转动到相反的方向，故C错误。
D、若电流方向从西向东，即下图中电流从左到右，通电直导线下面的磁场指向纸的里面，纸的里面是北，小磁针N极指向也指向北面如图蓝色磁针，小磁针原来指向北面（如图蓝色磁针），所以小磁针不转动。故D正确。
故选：D。
一个能绕中心转动的小磁针在图示位置保持静止，某时刻开始小磁针所在区域出现水平向右的磁场，磁感线如图所示，则小磁针在磁场出现后（ ）
A．两极所受的力是平衡力，所以不会发生转动
B．两极所受的力方向相反，所以会持续转动
C．两极受力方向相反，会发生转动，静止时N极所指方向水平向右
D．只有N极受力，会发生转动，静止时N极所指方向水平向右
【答案】C
【解析】某时刻开始小磁针所在的区域出现水平向右的磁场，小磁针将会受到磁场力的作用，且N极受力方向与磁场方向相同，水平向右；S极受力方向与磁场方向相反，水平向左。
所以小磁针会发生转动，最终小磁针在磁场中静止，N极指向水平向右。所以ABD错误，C正确。
故选：C。
1．如图是奥斯特实验的示意图，有关分析正确的是（ ）
A．通电导线周围磁场方向由小磁针的指向决定
B．移去小磁针后的通电导线周围不存在磁场
C．发生偏转的小磁针对通电导线有力的作用
D．通电导线周围的磁场方向与电流方向无关
【答案】C
【解析】AD、通电导线周围的磁场方向由电流的方向决定的，不是由小磁针的指向决定，故AD错误；
B、通电导线周围的磁场与小磁针的有无无关，移走小磁针后，通电导线周围的磁场仍然存在，故B错误；
C、当将通电导线放在小磁针上方时，小磁针会发生偏转，说明小磁针受到了力的作用，又因为物体间力的作用是相互的，发生偏转的小磁针对通电导线也有力的作用，故C正确。
故选：C。
2．如图所示，在一通电环形线圈内放一小磁针，小磁针的指向是（ ）
A．N极垂直纸面指向纸内 B．N极垂直纸面指向纸外
C．N极指向右 D．N极指向左
【答案】B
【解析】如图所示，若通电时，据安培定则不难看出此时环形线圈的前面是N极，其后面是S极，故其磁感线的方向是应该是垂直于纸面向外，故此时小磁针静止时的N极指向与环形线圈的磁感线的方向是一致的，由于小磁针的磁感线应是从小磁针的N极出发回到S极的，故此时小磁针的静止时的N极应该是垂直纸面向外。
故选：B。
3．如图模型可用于（ ）
A．判断直线电流周围的磁场方向
B．判断直线电流周围是否有磁场
C．判断直线电流周围的磁场分布
D．判断磁性强弱与直线电流的关系
【答案】A
【解析】A、图中的模型可用于判断直线电流周围的磁场方向，用右手握住导线，让伸直的拇指与电流的方向一致，那么弯曲的四指所指的方向就是磁感线环绕的方向，故A正确；
B、判断直线电流周围是否有磁场，要根据位于磁场中的小磁针指向是否偏转来判断，该模型不能够完成，故B错误；
C、直线电流周围的磁场分布情况可以用碎铁屑来完成，用该模型无法判断，故C错误；
D、磁性强弱与直线电流的关系可以用吸引铁钉的多少来判断，用该模型无法判断，故D错误。
故选：A。
4．某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。下列结论中合理的是（ ）
A．由甲、乙两图可得电流可以产生磁场
B．由甲、乙两图可得电流产生的磁场方向与电流方向有关
C．由甲、乙两图可得电流产生的磁场强弱与电流大小有关
D．由甲、丙两图可得电流产生的磁场方向与电流方向有关
【答案】A
【解析】A、当小磁针受到地磁场的作用时，一端指南一端指北如图甲，当导线中电流向左时，小磁针的N极向纸外偏转如图乙，所以，甲乙两图可说明电流周围存在磁场，故A正确。
BC、甲乙只能说明通电导体周围存在磁场，没有改变导体中的电流方向，不能说明电流产生的磁场跟电流方向和电流大小有关。故BC错误。
D、甲丙两图只能说明通电导体周围存在磁场，没有改变导体中的电流方向，不能说明电流产生的磁场跟电流方向，故D错误。
故选：A。
5．如图是奥斯特实验装置，当导线中通过向右的电流时，小磁针偏转，说明小磁针受到力的作用，下列关于该实验说法正确的是（ ）
A．把小磁针移至图中导线的上方，小磁针的偏转方向不改变
B．小磁针位置不变，改变导线中电流的方向，小磁针偏转方向改变
C．把小磁针拿走，通电导线周围的磁场将消失
D．无论通电导线怎么放置，只要导线中有电流，小磁针就发生偏转
【答案】B
【解析】A、把小磁针移至图中导线的上方，由于通电导线上方和下方的磁场方向相反，所以小磁针受到的磁场力与原来方向相反，即小磁针偏转的方向会改变，故A错误；
B、电流周围的磁场方向与电流的方向有关；所以，若小磁针位罝不变，改变导线中电流的方向，则小磁针的偏转方向也会改变，故B正确；
C、通电导线产生的磁场与其附近是否有小磁针无关，把小磁针拿走，通电导线周围的磁场仍然存在，故C错误；
D、如果通过导线产生的磁场方向与地磁场在小磁针位置的方向相同时，小磁针不会发生偏转，故D错误。
故选：B。
6．如图，将一枚转动灵活的小磁针置于桌面上，在小磁针旁放一直导线，使导线与电池接触，看看电路连通瞬间小磁针有什么变化。这一实验主要是研究（ ）
A．电磁感应
B．电流的磁效应
C．磁场对通电导线有力的作用
D．电磁继电器
【答案】B
【解析】图中是奥斯特实验的装置，在平行直导线下方平行地放置着小磁针，当导线中有电流通过时，小磁针发生偏转，说明小磁针受到磁力的作用；由此说明电流周围存在磁场，这是电流的磁效应，故B正确；
故选：B。
7．如图是奥斯特实验的示意图，有关分析正确的是（ ）
A．通电导线周围磁场方向由小磁针的指向决定
B．发生偏转的小磁针对通电导线有力的作用
C．移去小磁针后的通电导线周围不存在磁场
D．应用这个现象发明了发电机
【答案】B
【解析】A、通电导线周围磁场方向由电流的方向决定，不是由小磁针的指向决定，故A错误；
B、当将通电导线放在小磁针上方时，小磁针会发生偏转，说明了小磁针受到了力的作用，根据力作用的相互性可知，发生偏转的小磁针对通电导线也有力的作用，故B正确；
C、该磁场与小磁针的有无无关，移走小磁针后，通电导线周围仍然存在磁场，故C错误；
D、通电后，电流周围产生磁场，使小磁针偏转，这是电流的磁效应，应用该现象发明了电磁铁，故D错误。
故选：B。
8．如图所示是某同学探究“通电直导线周围是否存在磁场”的实验装置，通电后小磁针发生了偏转。关于这个实验，下列说法正确的是（ ）
A．首次通过本实验揭开电与磁关系的科学家是法拉第
B．小磁针的作用是检验通电直导线周围是否存在磁场
C．实验中直导线是沿东西方向放置的
D．把小磁针放在直导线的上方，通电后小磁针不发生偏转
【答案】B
【解析】A、首次通过本实验揭开电与磁关系的科学家是奥斯特，故A错误；
B、小磁针偏转，说明通电导线周围存在磁场，所以小磁针的作用是检验通电直导线周围是否存在磁场，故B正确；
C、在该实验中为了避免地磁场对实验的影响，导线应沿南北方向放置（电流产生的磁场沿东西方向），小磁针才会偏转，故C错误；
D、把小磁针放在直导线的上方时，通电后小磁针仍然受磁场力的作用，会发生偏转，故D错误。
故选：B。
9．小华画了一张电流的磁效应实验示意图，如图所示，图中磁针放置于导线的上方，磁针蓝色部分为N极，所指方向为磁场方向。老师发现此示意图并不合理，则下列哪一个修改方式的示意图最为合理（ ）
A．指针方向改为偏向东南方
B．指针方向改为偏向西南方
C．磁针改为置于导线下方
D．电池改为并联
【答案】C
【解析】AB、当小磁针只受地磁场的作用时，小磁针的N极在地理北极附近，如下图的红色磁针。
当电路中有电流时（暂不考虑地磁场的作用），绿色的直线代表电流的方向，当小磁针在导线上方时，根据右手螺旋定则可以判断，小磁针的北极垂直指向里面，就是西方，如蓝色的小磁针。
考虑地磁场的作用时，小磁针在地磁场和电流磁场的作用下，应指向西北方向。故AB选项都不对。
C、绿色的直线代表电流的方向，当磁针改为置于导线下方时（暂不考虑地磁场的作用），根据右手螺旋定则可以判断，小磁针的北极垂直指向外面，就是东方；
考虑地磁场的作用时，小磁针在地磁场和电流磁场的作用下，应指向东北方向，故C选项正确。
D、改变电池的连接方式，不能改变电流方向，不能改变地磁场的方向，所以小磁针的N极方向不会改变。故D错误。
故选：C。
10．物理学家奥斯特通过实验最早发现了电和磁这对“双胞胎”的联系。我们在进行他的这个实验的过程中，要想使现象更明显，闭合开关前，导线与小磁针摆放位置关系最合适的是（ ）
A．导线在小磁针上面任意摆放
B．导线与小磁针在同一水平面
C．一上一下摆放，且相互垂直
D．一上一下摆放，且相互平行
【答案】D
【解析】通电直导线的磁场要使小磁针发生转动，开始时直导线的磁场方向要与小磁针的方向不同，所以根据通电直导线产生磁场的特点可知，小磁针与导线一上一下平行放置，小磁针最容易发生转动，现象最明显，故D正确。
故选：D。
11．如图四幅图中能说明电流周围存在磁场的是（ ）
A．
B．
C．
D．
【答案】D
【解析】A、该图为电磁感应现象的实验，故A错误；
B、该图为研究电磁铁磁性大小与电流大小的关系实验，故B错误；
C、该图是研究通电导线在磁场中受力运动的实验，故C错误；
D、通电后小磁针的运动可以显示磁场的存在，故能用来研究通电直导线周围的磁场，故D正确。
故选：D。
12．科学家的每次重大发现，都有力地推进了人类文明的进程。世界上第一个发现电流周围存在磁场的物理学家是（ ）
A．瓦特 B．安培 C．奥斯特 D．焦耳
【答案】C
【解析】第一个发现电流周围存在磁场的物理学家是奥斯特，只有C正确。
故选：C。
13．世界上第一个发现了电与磁之间联系的实验是（ ）
A．
B．
C．
D．
【答案】A
【解析】A、图是奥斯特实验装置图，说明了电流周围存在磁场，是世界上第一个发现了电与磁之间联系的实验，故A正确；
B、图是磁场对电流的作用，由此制成了电动机，故B错误；
C、图中是电磁感应装置图，说明了磁能生电，由此制成了发电机，故C错误；
D、图中没有电源是发电机的模型图，故D错误。
故选：A。
