初中物理力学部分作图题 练习 无答案

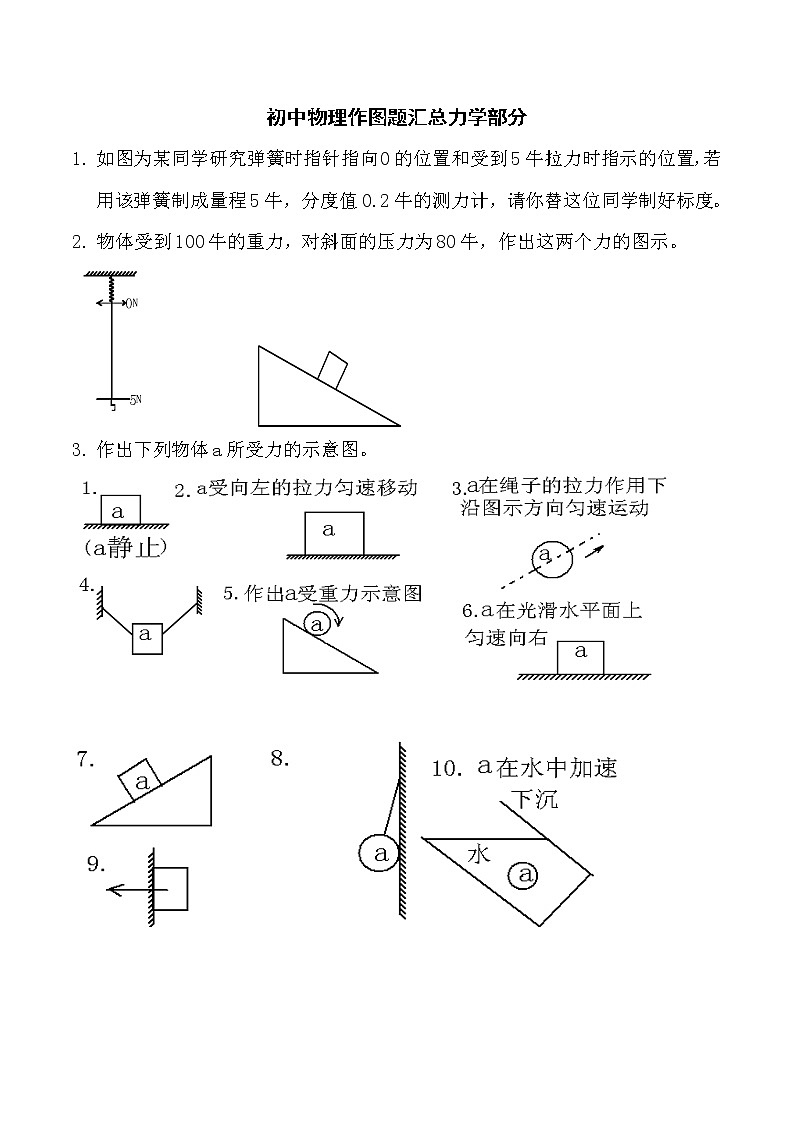

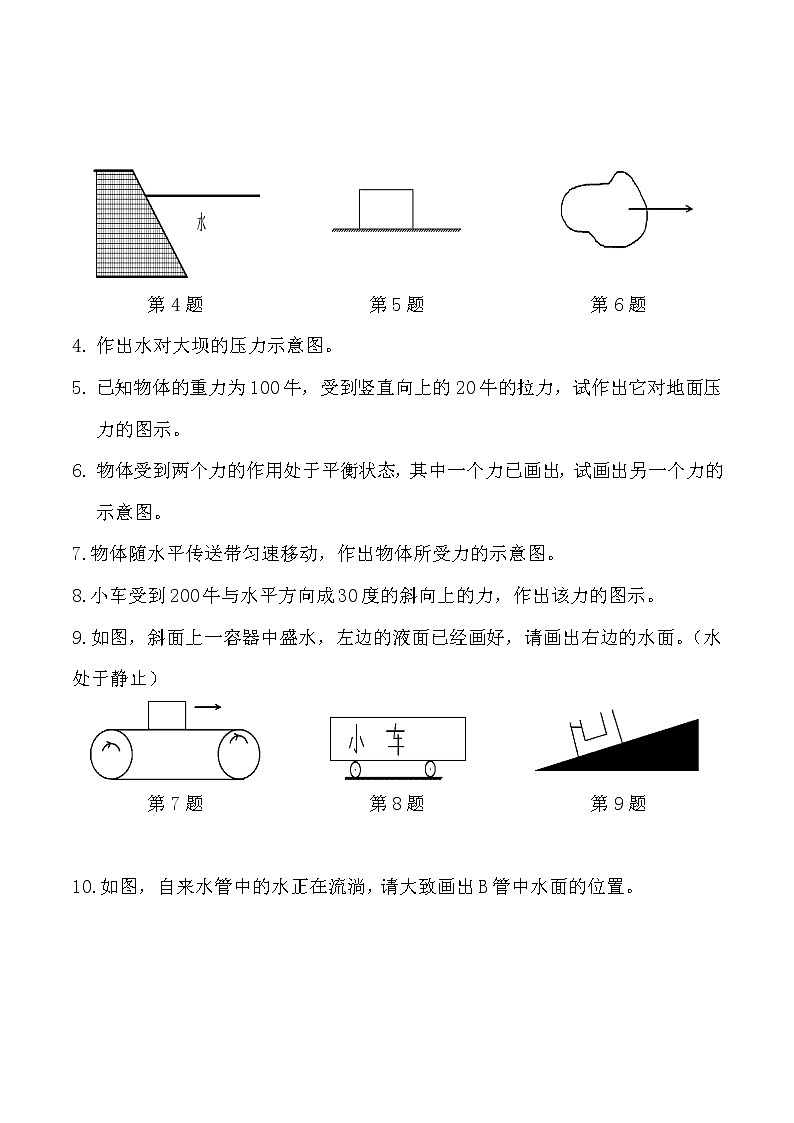

初中物理作图题汇总力学部分如图为某同学研究弹簧时指针指向0的位置和受到5牛拉力时指示的位置，若用该弹簧制成量程5牛，分度值0.2牛的测力计，请你替这位同学制好标度。物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。    作出下列物体a所受力的示意图。   第4题第5题第6题作出水对大坝的压力示意图。已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。物体受到两个力的作用处于平衡状态，其中一个力已画出，试画出另一个力的示意图。7.物体随水平传送带匀速移动，作出物体所受力的示意图。8.小车受到200牛与水平方向成30度的斜向上的力，作出该力的图示。9.如图，斜面上一容器中盛水，左边的液面已经画好，请画出右边的水面。（水处于静止）第7题第8题第9题 10.如图，自来水管中的水正在流淌，请大致画出B管中水面的位置。 11.作出图中杠杆的动力F1和阻力臂L2. 12.作出下列图中所用最小力的示意图。13.作出定滑轮和动滑轮的杠杆示意图.  14.按要求串绕滑轮组。（起作用的绳子根数分别是2、3、4、5）15.作出图中杠杆示意图。16.车子陷在坑里，画出图中滑轮组拖车的最佳绕法。17.物体A放在地上，设计一个用两种简单机械组合的装置把物体提起来，画出示意图，物体用长方形表示。
