2020年中考物理人教版专题复习：电流、电压、产生电流的原因练习题

2020年中考物理人教版专题复习：电流、电压、产生电流的原因练习题

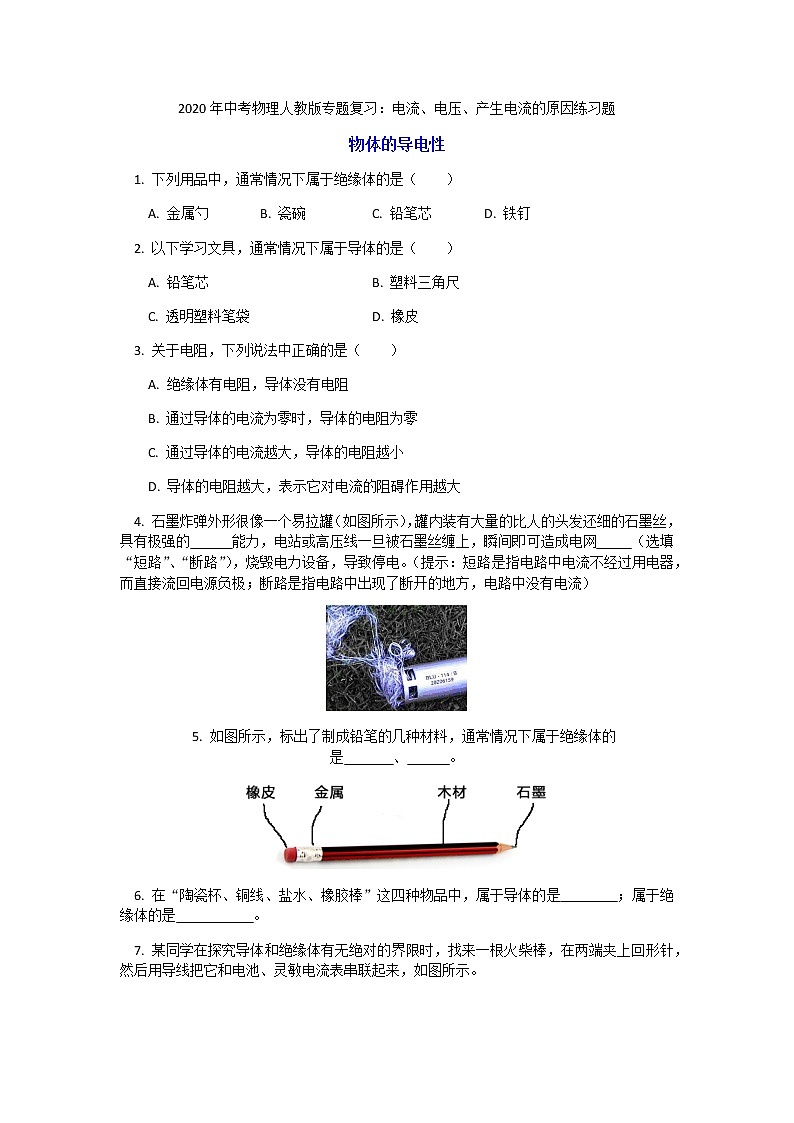

物体的导电性

1. 下列用品中，通常情况下属于绝缘体的是（    ）

A. 金属勺     B. 瓷碗       C. 铅笔芯      D. 铁钉

2. 以下学习文具，通常情况下属于导体的是（    ）

A. 铅笔芯　　　          B. 塑料三角尺　　　

C. 透明塑料笔袋　　      D. 橡皮

3. 关于电阻，下列说法中正确的是（　　）

A. 绝缘体有电阻，导体没有电阻

B. 通过导体的电流为零时，导体的电阻为零

C. 通过导体的电流越大，导体的电阻越小

D. 导体的电阻越大，表示它对电流的阻碍作用越大

4. 石墨炸弹外形很像一个易拉罐（如图所示），罐内装有大量的比人的头发还细的石墨丝，具有极强的      能力，电站或高压线一旦被石墨丝缠上，瞬间即可造成电网     （选填“短路”、“断路”），烧毁电力设备，导致停电。（提示：短路是指电路中电流不经过用电器，而直接流回电源负极；断路是指电路中出现了断开的地方，电路中没有电流）

5. 如图所示，标出了制成铅笔的几种材料，通常情况下属于绝缘体的是       、      。

6. 在“陶瓷杯、铜线、盐水、橡胶棒”这四种物品中，属于导体的是        ；属于绝缘体的是           。

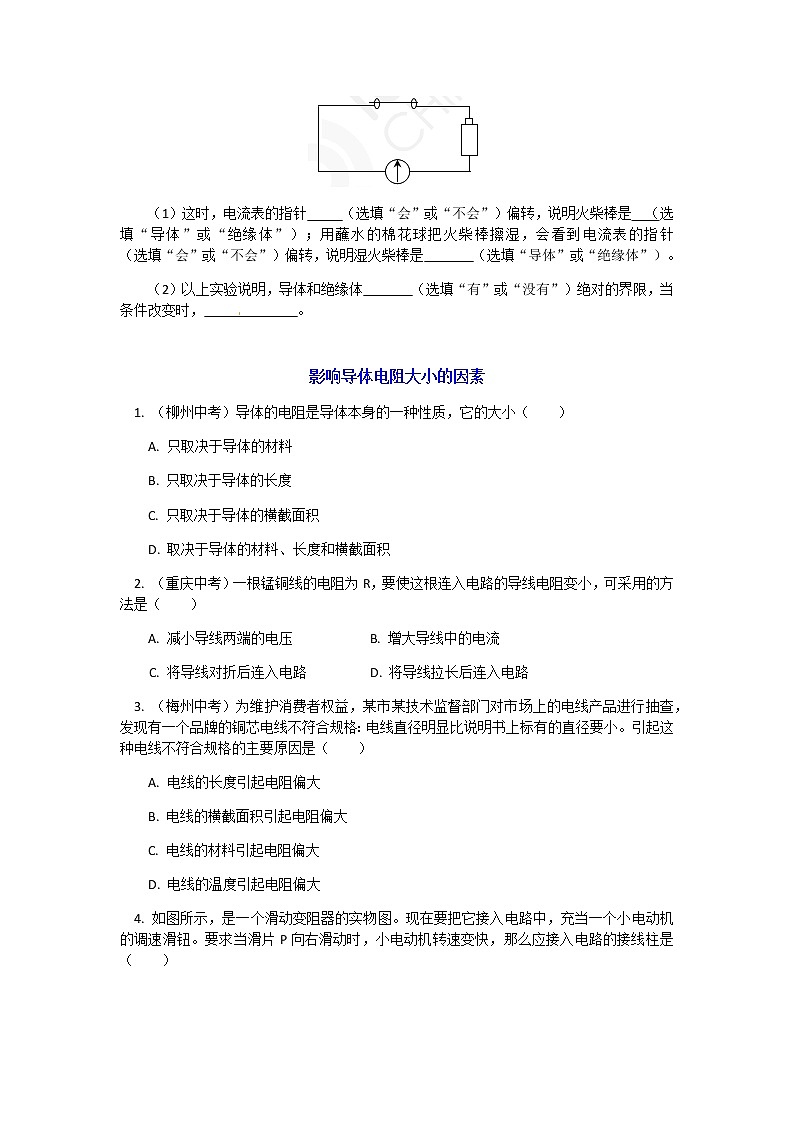

7. 某同学在探究导体和绝缘体有无绝对的界限时，找来一根火柴棒，在两端夹上回形针，然后用导线把它和电池、灵敏电流表串联起来，如图所示。

（1）这时，电流表的指针     （选填“会”或“不会”）偏转，说明火柴棒是  （选填“导体”或“绝缘体”）；用蘸水的棉花球把火柴棒擦湿，会看到电流表的指针        （选填“会”或“不会”）偏转，说明湿火柴棒是       （选填“导体”或“绝缘体”）。

（2）以上实验说明，导体和绝缘体       （选填“有”或“没有”）绝对的界限，当条件改变时，             。

影响导体电阻大小的因素

1. （柳州中考）导体的电阻是导体本身的一种性质，它的大小（　　）

A. 只取决于导体的材料

B. 只取决于导体的长度

C. 只取决于导体的横截面积

D. 取决于导体的材料、长度和横截面积

2. （重庆中考）一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是（    ）

A. 减小导线两端的电压           B. 增大导线中的电流

C. 将导线对折后连入电路         D. 将导线拉长后连入电路

3. （梅州中考）为维护消费者权益，某市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小。引起这种电线不符合规格的主要原因是（　　）[来源:学.科.网Z.X.X.K]

A. 电线的长度引起电阻偏大

B. 电线的横截面积引起电阻偏大

C. 电线的材料引起电阻偏大

D. 电线的温度引起电阻偏大

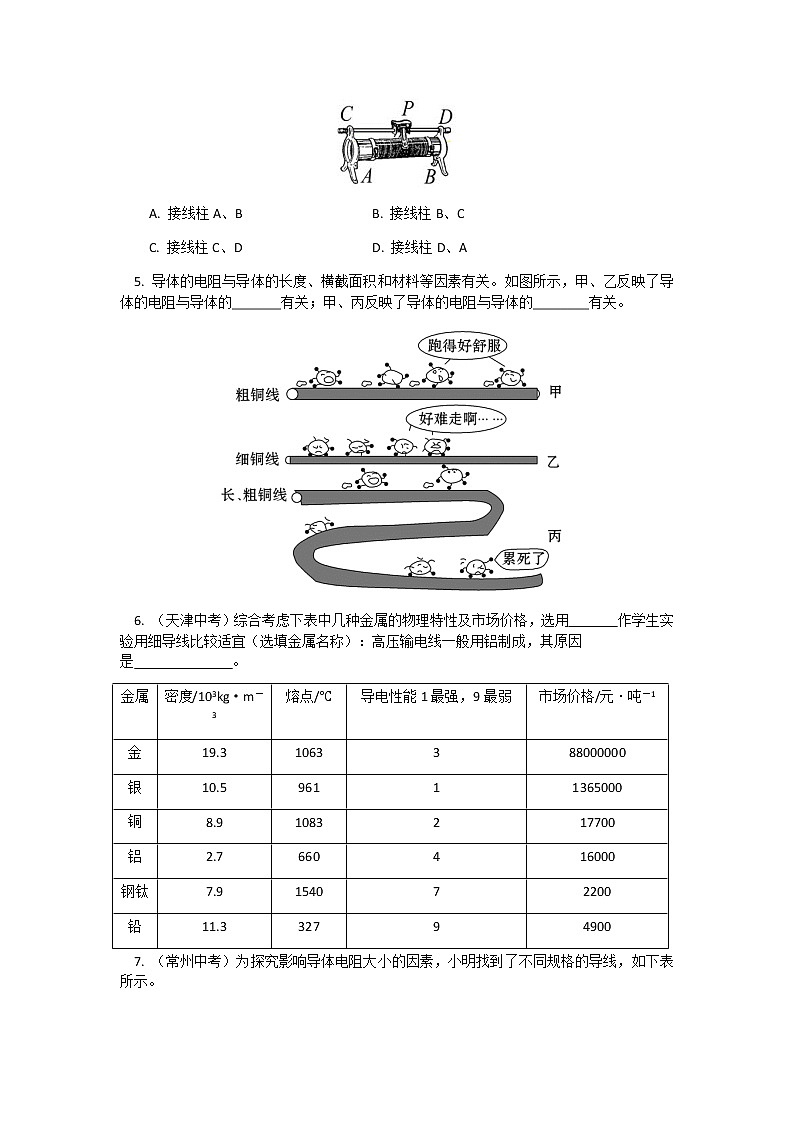

4. 如图所示，是一个滑动变阻器的实物图。现在要把它接入电路中，充当一个小电动机的调速滑钮。要求当滑片P向右滑动时，小电动机转速变快，那么应接入电路的接线柱是（    ）

A. 接线柱A、B          B. 接线柱B、C

C. 接线柱C、D          D. 接线柱D、A

5. 导体的电阻与导体的长度、横截面积和材料等因素有关。如图所示，甲、乙反映了导体的电阻与导体的_______有关；甲、丙反映了导体的电阻与导体的________有关。

6. （天津中考）综合考虑下表中几种金属的物理特性及市场价格，选用       作学生实验用细导线比较适宜（选填金属名称）：高压输电线一般用铝制成，其原因是              。

7. （常州中考）为探究影响导体电阻大小的因素，小明找到了不同规格的导线，如下表所示。

（1）要探究电阻大小与导体长度的关系，应选择       和      两根导线进行实验；

（2）要探究电阻大小与导体材料的关系，应选择      和      两根导线进行实验；

（3）小明用A、C两根导线探究了电阻大小与导体横截面积的关系，则导线C的长度应为______       。

电阻器和变阻器

1. 滑动变阻器是通过什么来改变电阻的（    ）

A. 电阻丝的长度             B. 电阻丝的材料

C. 电阻丝的横截面积         D. 连入电路的电阻丝的长度

2. 如图所示，甲和乙为滑动变阻器的两种接入电路的方法。当滑片P向右滑动时，变阻器接入电路部分的电阻变化情况为（   ）

A. 甲图减小，乙图增大      B. 甲图增大，乙图减小

C. 甲图增大，乙图增大      D. 甲图减小，乙图减小

3. 如图所示，将滑动变阻器的滑片向右移动时，下列说法正确的是（   ）

A. 连入电路的电阻变大，电路中电流变小

B. 连入电路的电阻变小，电路中电流变大    [来源:学科网ZXXK]

C. 连入电路的电阻不变，电路中电流不变

D. 小灯泡越来越亮

4. 如图所示的电阻箱的示数为        Ω。

5. 一位同学设计了一个风力测定仪，如图所示，O为转动轴，OC是金属杆，下面连接着一块受风板。无风时，OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S，通过分析可知，金属杆OC与圆弧形电阻AB组合在一起相当于一个_________，观察_______________可以粗略地反映风力的大小，若要提高该装置反映风力的性能，可采用的方法是__________________________________。

6. 为了迎接体育中考，某同学自行设计了如图所示的握力计。弹簧处于自然状态时，滑片P与滑动变阻器R断开，当手在AB之间握压时，压缩弹簧，P在R上滑动，握力越大，电流表的示数越大。请用笔画线完成电路连接。（图中黑点为接线柱）

7. 用滑动变阻器改变小灯泡的亮度

图一       图二

（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图一所示。若要把它其中的两个接线柱连接到电路中去，共有     种接法；“20Ω”指的是     接线柱间的电阻值，“2A”指的是___________________________。

（2）现再提供电源、小灯泡、开关各一个，导线若干，请在图二中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗。

（3）如果你还想知道电路中电流值的改变情况，需在电路中再    联一个电流表，并增加    根导线。

试题答案

物体的导电性

1. B  解析：金属勺、铁钉由金属制成的，铅笔芯的主要成分是石墨，金属与石墨都是导体；瓷碗由陶瓷制成，陶瓷属于绝缘体。

2. A

3. D  解析：电阻是指导体对电流的阻碍作用，影响电阻的因素是材料、长度、横截面积，与电压、电流无关。

4. 导电；短路  解析：石墨是良好的导体；若石墨丝掉在高压线上，很容易引起短路。

5. 木材；橡皮

6. 铜线、盐水；陶瓷杯、橡胶棒

7. （1）不会 绝缘体 会 导体 （2）没有 绝缘体可变为导体

影响导体电阻大小的因素

1. D

2. C  解析：电阻是导体本身的一种性质，其大小与两端的电压和通过的电流无关，故A、B两项错误；将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，C项正确；将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，D项不正确。

3. B  解析：电线直径比说明书上标定的直径小，即横截面积减小了，当材料、长度一定时，横截面积减小，电阻增大。

4. B  解析：在B选项中，当用接线柱B、C时，电阻线PB接入了电路，当滑片P向右移动时，电阻线长度变短，接入电路的电阻变小，可使小电动机转快。

5. 横截面积；长度

6. 铜；导电性能较强，密度较小，价格较便宜 解析：由表格中的数据可知：金的导电性能比较差，价格又贵，不适合作导线；银和铜的导电性能较好，但银的价格比铜的价格高得多，铜和铝相比，价格差不多，但铝的导电性能较差，钢铁和铅导电性能更差，故学生实验用细导线比较适合用铜导线；由于高压线比较粗，体积大，除考虑导线的导电性能和价格外，还要考虑导线的重力，若重力过大，架线比较困难，所以还要求导线的密度要小，这样同体积的情况下，质量就小，重力就小，因为铝的密度比较小，导电性能也不是很差，价格也不是很贵，所以高压输电线一般用铝制成。

7. （1）A；B；（2）A；D；（3）l0  解析：要研究电阻与导体长度有关，应使导线材料、横截面积都相同，长度不同的导线，从表中数据可以看出，导线A和导线B的材料和横截面积相同，长度不同，因此选择导线A、B；要研究电阻与导体材料有关，就要控制导体的长度和横截面积相同，材料不同，从表格数据知导线A和D的长度、横截面积相同，材料不同；小明用A、C两根导线探究了电阻大小与导体横截面积的关系，应使用导线材料、长度都相同，横截面积不同的导线，从表中数据可以看出，导线A长度为l0，则导线C的长度也为l0。

电阻器和变阻器

1. D

2. C  解析：从图中可以看出，甲乙两图中滑动变阻器左边部分的电阻连入电路，所以当滑片P向右滑动时，甲乙两图中滑动变阻器连入电路的电阻将增大。

3. A  解析：图中滑动变阻器选用的是左边的下接线柱，则将滑片P右移时，变阻器的电阻丝连入电路中的长度变大，变阻器的阻值变大，电路中的电流减小，故小灯泡变暗。

4. 1258  解析：该电阻箱的示数为：1×1000+2×100+5×10+8×1＝1258Ω。

5. 滑动变阻器  小灯泡的亮度  在电路中串联一个电流表或在小灯泡两端并联一个电压表  解析：图中AB与金属杆OC相当于组成一个滑动变阻器，当风力增大时，P向左移动，AB连入电路部分的电阻变小，电路中电流变大，小灯泡变亮，所以可通过观察小灯泡的亮度，粗略地反映风力的变化。若要提高该装置反映风力的准确度可在电路中串联一个电流表或在小灯泡两端并联一个电压表。

6. 如图所示  解析：因为当手在AB之间握压时，压缩弹簧，P在R上滑动，握力越大，电流表的示数越大，所以握压时电阻R的有效电阻应变小，故接线时应接滑动变阻器下边的接线柱，另一接线柱应接滑片P所在的接线柱。

7. （1）3    A、B    滑动变阻器允许通过的最大电流值为2A

（2）如图所示

（3）串     一
