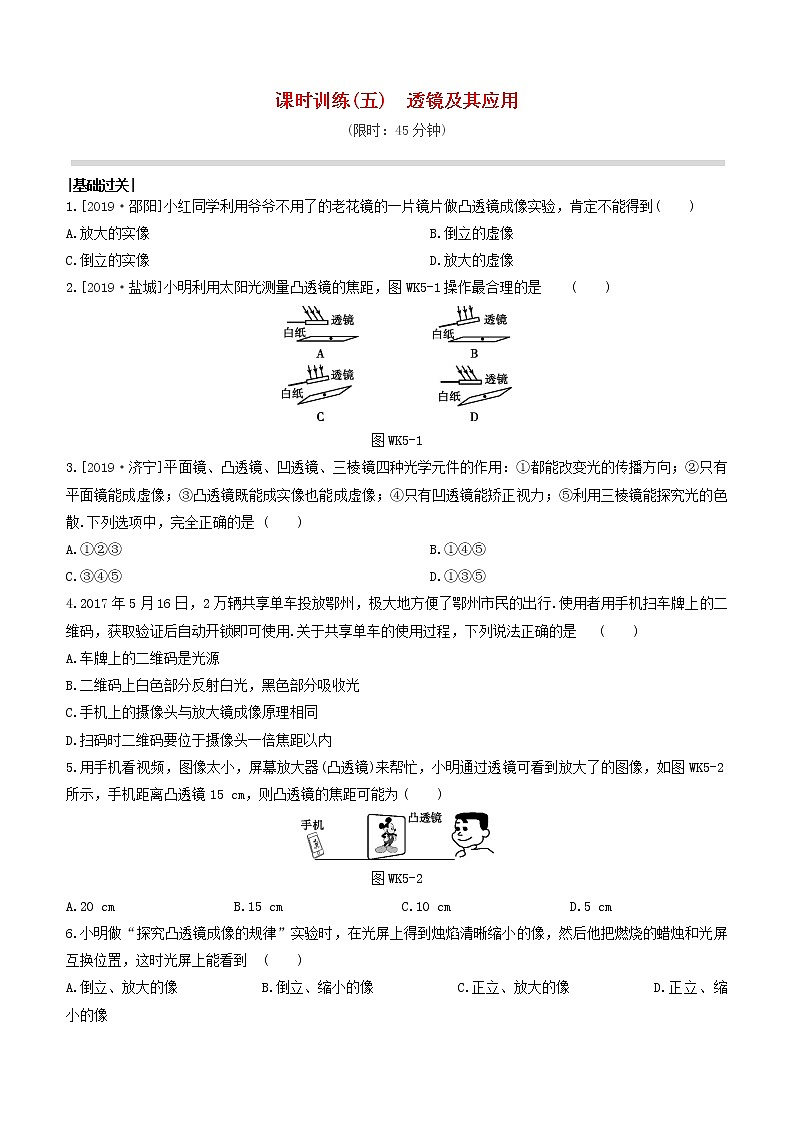

课时训练(五)　透镜及其应用

(限时：45分钟)

|基础过关|

1.[2019·邵阳]小红同学利用爷爷不用了的老花镜的一片镜片做凸透镜成像实验，肯定不能得到(　　)

A.放大的实像          B.倒立的虚像

C.倒立的实像          D.放大的虚像

2.[2019·盐城]小明利用太阳光测量凸透镜的焦距，图WK5-1操作最合理的是 (　　)

图WK5-1

3.[2019·济宁]平面镜、凸透镜、凹透镜、三棱镜四种光学元件的作用：①都能改变光的传播方向；②只有平面镜能成虚像；③凸透镜既能成实像也能成虚像；④只有凹透镜能矫正视力；⑤利用三棱镜能探究光的色散.下列选项中，完全正确的是              (　　)

A.①②③           B.①④⑤

C.③④⑤           D.①③⑤

4.2017年5月16日，2万辆共享单车投放鄂州，极大地方便了鄂州市民的出行.使用者用手机扫车牌上的二维码，获取验证后自动开锁即可使用.关于共享单车的使用过程，下列说法正确的是              (　　)

A.车牌上的二维码是光源

B.二维码上白色部分反射白光，黑色部分吸收光

C.手机上的摄像头与放大镜成像原理相同

D.扫码时二维码要位于摄像头一倍焦距以内

5.用手机看视频，图像太小，屏幕放大器(凸透镜)来帮忙，小明通过透镜可看到放大了的图像，如图WK5-2所示，手机距离凸透镜15 cm，则凸透镜的焦距可能为              (　　)

图WK5-2

A.20 cm     B.15 cm     C.10 cm     D.5 cm

6.小明做“探究凸透镜成像的规律”实验时，在光屏上得到烛焰清晰缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上能看到              (　　)

A.倒立、放大的像   B.倒立、缩小的像   C.正立、放大的像   D.正立、缩小的像

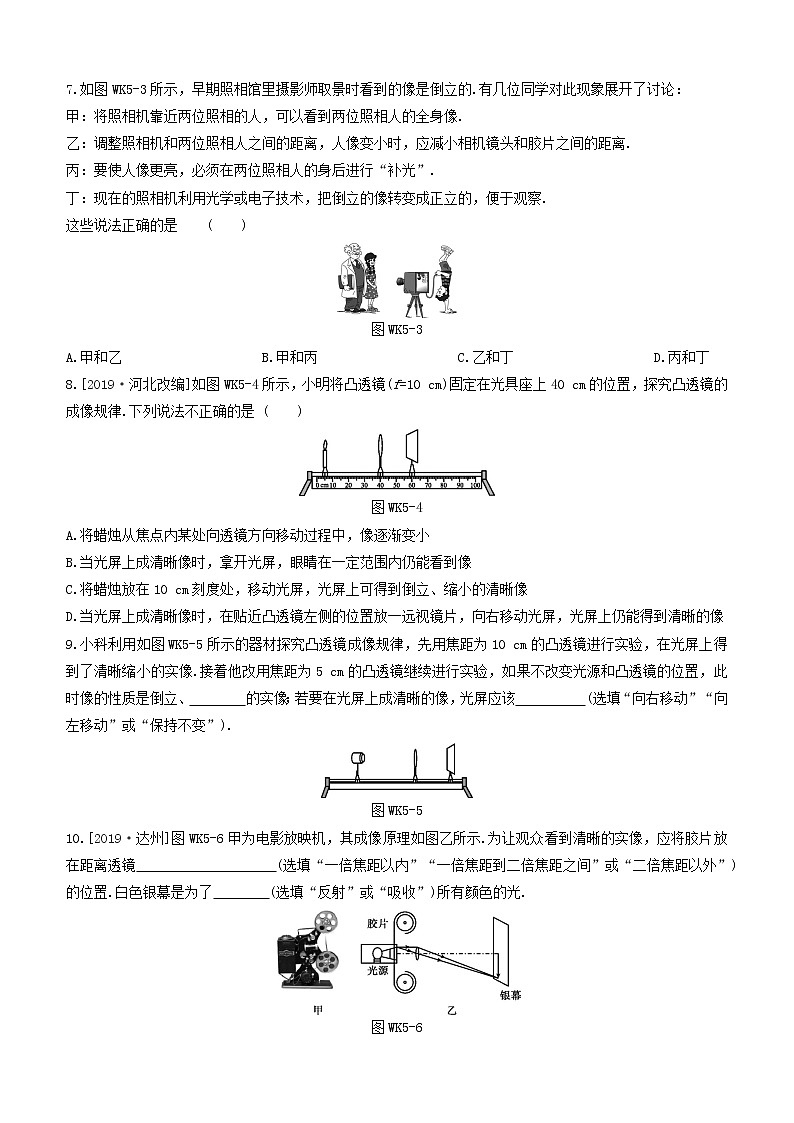

7.如图WK5-3所示，早期照相馆里摄影师取景时看到的像是倒立的.有几位同学对此现象展开了讨论：

甲：将照相机靠近两位照相的人，可以看到两位照相人的全身像.

乙：调整照相机和两位照相人之间的距离，人像变小时，应减小相机镜头和胶片之间的距离.

丙：要使人像更亮，必须在两位照相人的身后进行“补光”.

丁：现在的照相机利用光学或电子技术，把倒立的像转变成正立的，便于观察.

这些说法正确的是 (　　)

图WK5-3

A.甲和乙     B.甲和丙     C.乙和丁     D.丙和丁

8.[2019·河北改编]如图WK5-4所示，小明将凸透镜(f=10 cm)固定在光具座上40 cm的位置，探究凸透镜的成像规律.下列说法不正确的是              (　　)

图WK5-4

A.将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小

B.当光屏上成清晰像时，拿开光屏，眼睛在一定范围内仍能看到像

C.将蜡烛放在10 cm刻度处，移动光屏，光屏上可得到倒立、缩小的清晰像

D.当光屏上成清晰像时，在贴近凸透镜左侧的位置放一远视镜片，向右移动光屏，光屏上仍能得到清晰的像

9.小科利用如图WK5-5所示的器材探究凸透镜成像规律，先用焦距为10 cm的凸透镜进行实验，在光屏上得到了清晰缩小的实像.接着他改用焦距为5 cm的凸透镜继续进行实验，如果不改变光源和凸透镜的位置，此时像的性质是倒立、　　　　的实像；若要在光屏上成清晰的像，光屏应该　　　　　(选填“向右移动”“向左移动”或“保持不变”).

图WK5-5

10.[2019·达州]图WK5-6甲为电影放映机，其成像原理如图乙所示.为让观众看到清晰的实像，应将胶片放在距离透镜　　　　　　　　　　(选填“一倍焦距以内”“一倍焦距到二倍焦距之间”或“二倍焦距以外”)的位置.白色银幕是为了　　　　(选填“反射”或“吸收”)所有颜色的光.

图WK5-6

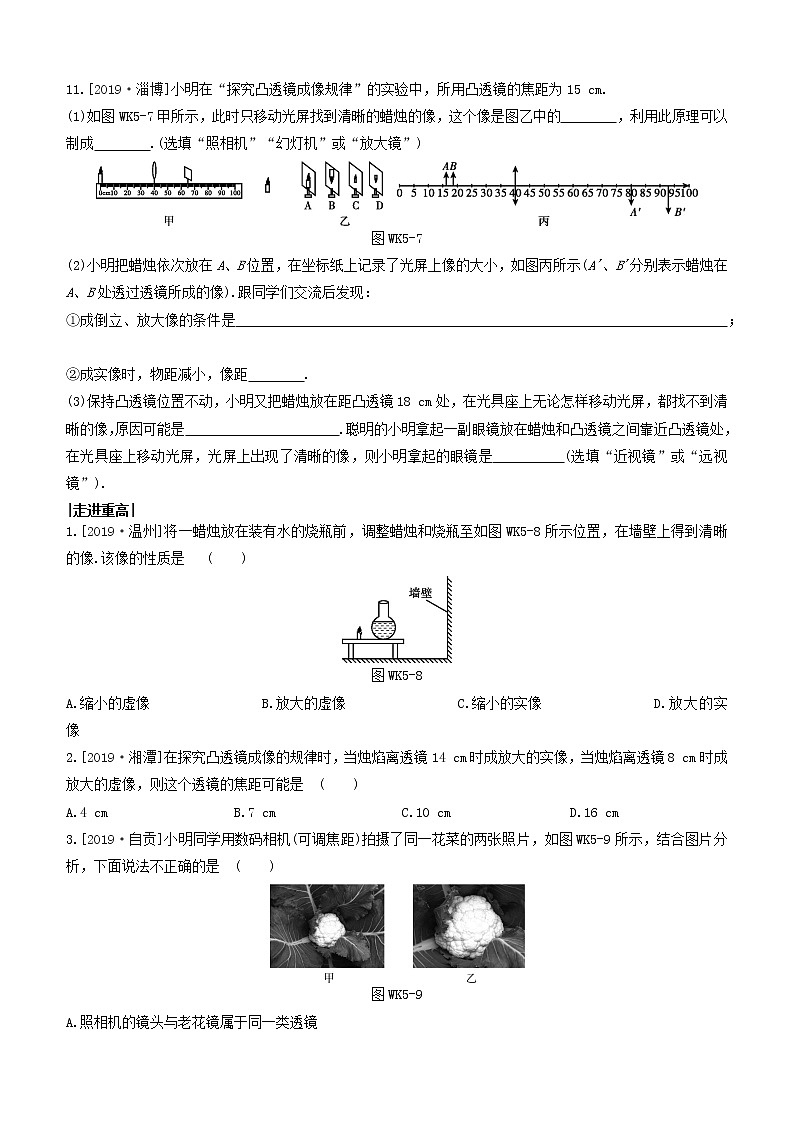

11.[2019·淄博]小明在“探究凸透镜成像规律”的实验中，所用凸透镜的焦距为15 cm.

(1)如图WK5-7甲所示，此时只移动光屏找到清晰的蜡烛的像，这个像是图乙中的　　　　，利用此原理可以制成　　　　.(选填“照相机”“幻灯机”或“放大镜”)

图WK5-7

(2)小明把蜡烛依次放在A、B位置，在坐标纸上记录了光屏上像的大小，如图丙所示(A'、B'分别表示蜡烛在A、B处透过透镜所成的像).跟同学们交流后发现：

①成倒立、放大像的条件是　                                                                   ；

②成实像时，物距减小，像距　　　　.

(3)保持凸透镜位置不动，小明又把蜡烛放在距凸透镜18 cm处，在光具座上无论怎样移动光屏，都找不到清晰的像，原因可能是　　　　　　　　　　　.聪明的小明拿起一副眼镜放在蜡烛和凸透镜之间靠近凸透镜处，在光具座上移动光屏，光屏上出现了清晰的像，则小明拿起的眼镜是　　　　　(选填“近视镜”或“远视镜”).

|走进重高|

1.[2019·温州]将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图WK5-8所示位置，在墙壁上得到清晰的像.该像的性质是              (　　)

图WK5-8

A.缩小的虚像    B.放大的虚像    C.缩小的实像    D.放大的实像

2.[2019·湘潭]在探究凸透镜成像的规律时，当烛焰离透镜14 cm时成放大的实像，当烛焰离透镜8 cm时成放大的虚像，则这个透镜的焦距可能是              (　　)

A.4 cm     B.7 cm     C.10 cm     D.16 cm

3.[2019·自贡]小明同学用数码相机(可调焦距)拍摄了同一花菜的两张照片，如图WK5-9所示，结合图片分析，下面说法不正确的是              (　　)

图WK5-9

A.照相机的镜头与老花镜属于同一类透镜

B.凸透镜能成缩小的实像是照相机的工作原理

C.在物距相同的情况下，拍摄乙照片时，镜头焦距需调得小一些

D.在物距相同的情况下，拍摄乙照片时，镜头焦距需调得大一些

4.[2019·宁波]如图WK5-10所示，在“用凸透镜观察周围的景物”活动中，小科将印有绿色环保标志“”的纸固定在墙上，再将一只装有水的圆柱形玻璃杯移到标志的正前方，然后改变玻璃杯与标志之间的距离.小科站立时透过玻璃杯和水观察.图WK5-11所示图像中，不可能看到的是              (　　)

图WK5-10

A　　　B　　　C 　　D

图WK5-11

5.[2019·徐州]在探究凸透镜成像规律时，开始时烛焰在光屏上成缩小的像，接着把物距调整为刚才的一半，移动光屏使烛焰在光屏上成像，此时的像(　　)

A.是放大的    B.是缩小的    C.是等大的    D.以上三种都有可能

6.如图WK5-12所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处到M点的距离是　　　　m，该凸透镜的焦距是　　　　m.

图WK5-12

7.[2019·威海]黑洞是宇宙中质量很大的天体.如图WK5-13所示，两恒星1、2发出的光在经过某黑洞附近时发生了弯曲之后射向地球，地球上的人观测到恒星1的位置比原位置　　　　(选填“偏高”“偏低”或“不变”)；若在黑洞的位置用一个光学元件代替它对光的作用(光学元件的尺寸可大于黑洞)，该光学元件为　　　　　.

图WK5-13

8.[2019·娄底]娄底高铁站的进站通道采用了人脸识别系统(如图WK5-14所示)，识别系统的摄像机可以自动将镜头前1 m处的人脸拍摄成数码照片传递给设备识别.此系统的摄像机的镜头属于　　　透镜，它的焦距应　　　　　(选填“大于”“等于”或“小于”)50 cm.

图WK5-14

9.[2019·黄石]凸透镜如图WK5-15所示，MN为主光轴，O点为光心，F点为焦点，请在图中画出三条光线的折射光线，并作出物点S的像点S'(注意保留作图痕迹).

图WK5-15

10.[2018·上城一模]小陈利用如图WK5-16甲所示的装置探究凸透镜成像的规律.移动蜡烛在不同位置成像，并记录物距与像距的关系，如图乙所示.

图WK5-16

(1)蜡烛放置位置如图甲所示位置，像在虚线的　　　　(选填“左边”或“右边”)位置.

(2)图甲的原理在生活中有应用，请举一个例子：　　　　　　　.

(3)若用半片透镜做实验，所成像与之前相比　　　　　　(任写一个方面).

11.[2019·南京]用如图WK5-17所示的装置做“探究凸透镜成像规律”实验.图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑(未画出).

图WK5-17

(1)图乙中烛焰在光屏上恰好成一清晰的像(未画出)，则该像是倒立、　　　　的实像.

(2)若在图乙中将凸透镜移到55 cm刻度线处，则将光屏移动到　　　　cm刻度线处，可以再次看到清晰的像.

(3)若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向　　　　(选填“左”或“右”)移动才能再次看到清晰的像.

(4)若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向　　　　移动，“烛焰尖部”又会成清晰的像.

【参考答案】

基础过关

1.B

2.C　[解析]用平行光聚焦法测量凸透镜的焦距时，平行光要与凸透镜主光轴平行(平行光正对凸透镜)，白纸与主光轴垂直，移动白纸，在白纸上出现最小、最亮的光斑时，测量凸透镜到白纸之间的距离就等于凸透镜的焦距.故选C.

3.D　4.B　5.A　6.A　7.C　8.D

9.缩小　向左移动

10.一倍焦距到二倍焦距之间　反射

[解析]电影放映机使胶片上的图像通过凸透镜成倒立、放大的实像，所以胶片应该放在距离凸透镜一倍焦距和二倍焦距之间的位置.白色的银幕通过反射光线使人看到银幕上的影像，白色物体可以反射所有色光，使人看到的影像是彩色的.

11.(1)D　照相机　(2)f<u<2f　增大

(3)光具座不够长，像成在光具座之外　远视镜

走进重高

1.D　[解析]装有水的烧瓶中间厚边缘薄，相当于一个凸透镜；因为墙壁到烧瓶的距离大于蜡烛到烧瓶的距离，即像距大于物距，所以成的是倒立、放大的实像，故选D.

2.C

3.C　[解析]照相机的镜头是凸透镜，老花镜也是凸透镜，属于同一类透镜，故A正确，不符合题意.当u>2f时，成倒立、缩小的实像，应用于照相机和摄像机，故B正确，不符合题意.照相机是利用凸透镜成倒立、缩小的实像的原理工作的，在物距不变的条件下，乙照片中的花菜大些，则拍摄乙照片时镜头的焦距需调得大些，故C错误，符合题意，D正确，不符合题意.

4.C　5.D

6.0.6　0.2

7.偏高　凸透镜

8.凸　小于

[解析]摄像机的镜头属于凸透镜，是利用当物距大于二倍焦距时成倒立、缩小的实像的原理工作的，因此物体应在二倍焦距之外，即1 m>2f，则焦距f应小于50 cm.

9.如图所示

10.(1)右边　(2)投影仪　(3)大小相等

11.(1)放大　(2)75　(3)右　(4)左

[解析](1)由图甲知，焦距f=60 cm-50 cm=10 cm；当蜡烛、凸透镜位于图乙所示的位置时，物距小于像距，凸透镜成倒立、放大的实像.

(2)在图乙中将凸透镜移到55 cm刻度线处时，物距为u=55 cm-35 cm=20 cm=2f，则成倒立、等大的实像.此时像距等于物距，则光屏应移到75 cm刻度线处.

(3)凹透镜对光线有发散作用，会使像会聚在光屏的后方，即要将光屏向右移动才能在光屏上成清晰的像.

(4)在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，A点气体流速大，流体流速大的位置压强小，则“火焰尖部”向左移动，物距增大，像距应减小，故应将光屏向左移动，才能使“烛焰尖部”又成清晰的像.
