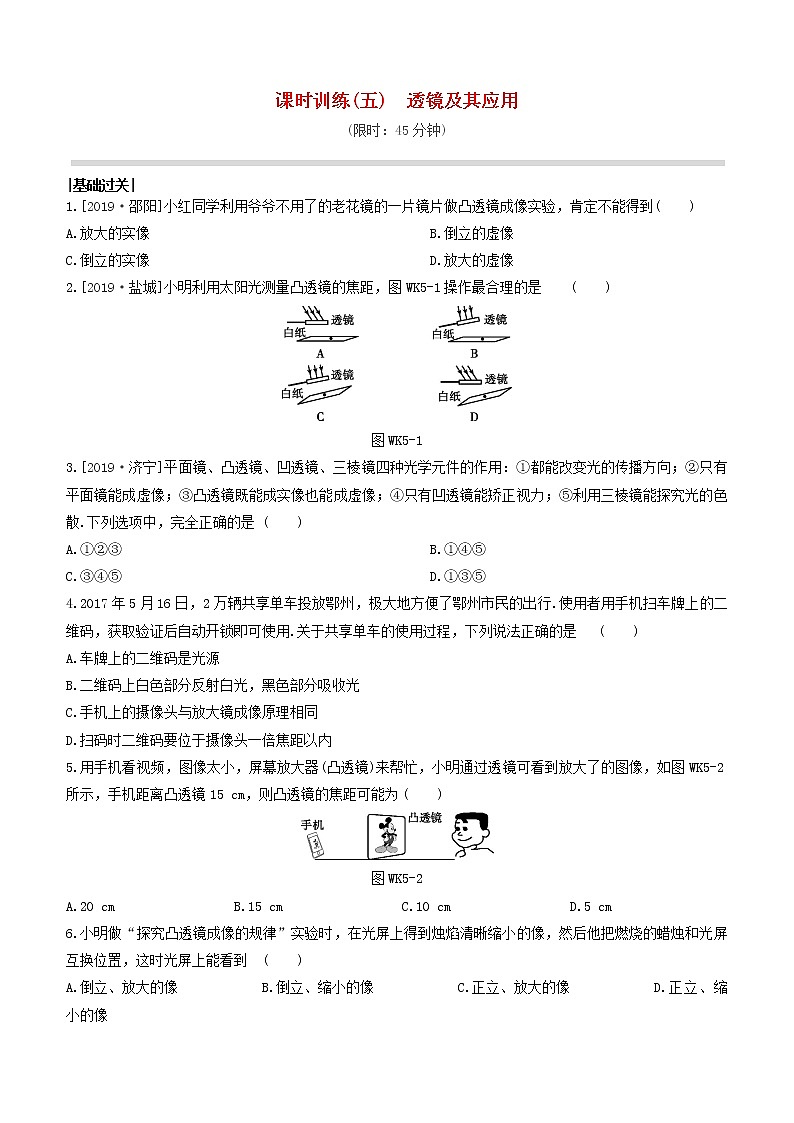

    (杭州专版)2020中考物理复习方案课时训练05透镜及其应用01

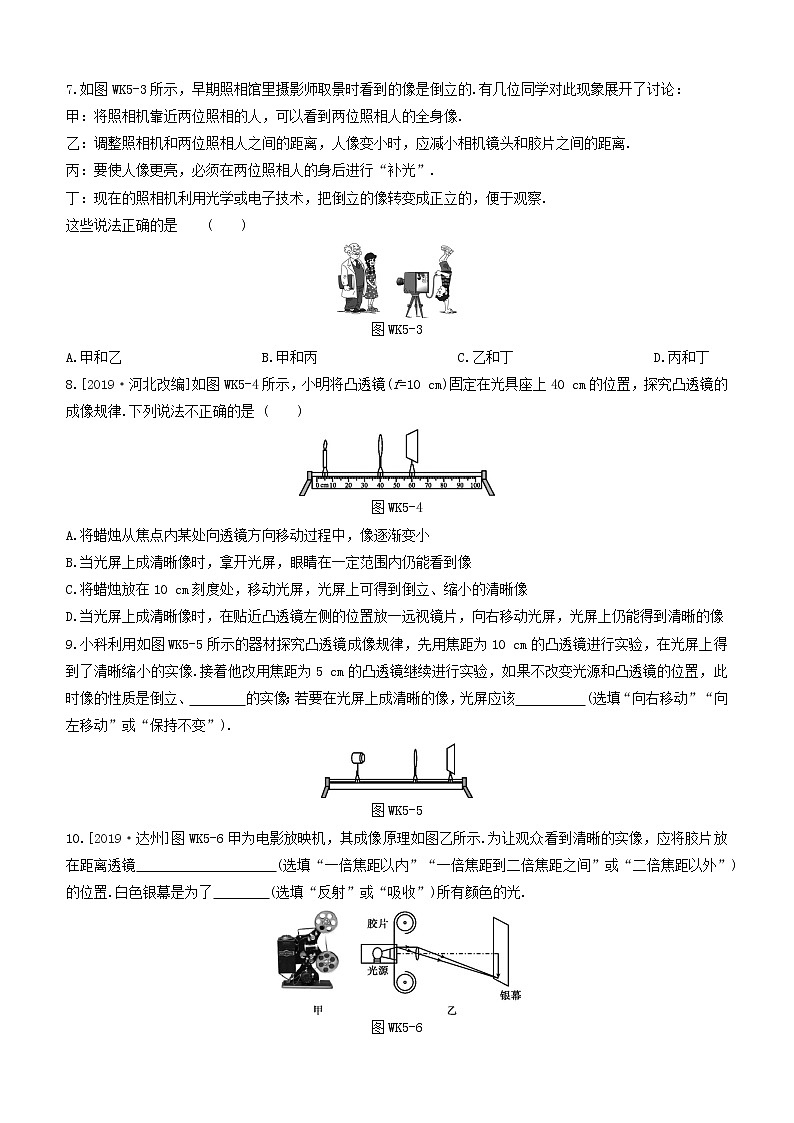

    (杭州专版)2020中考物理复习方案课时训练05透镜及其应用02

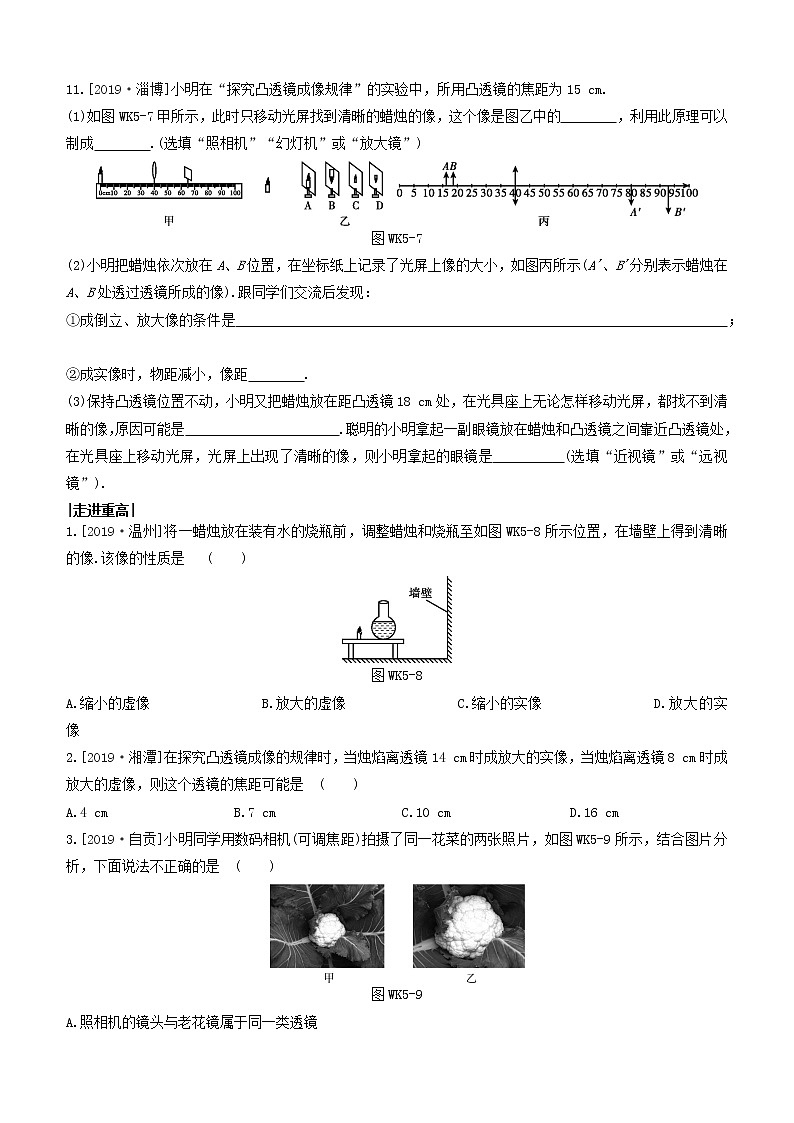

    (杭州专版)2020中考物理复习方案课时训练05透镜及其应用03
    还剩5页未读, 继续阅读
    下载需要20学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    (杭州专版)2020中考物理复习方案课时训练05透镜及其应用

    展开

    课时训练(五) 透镜及其应用

    (限时:45分钟)

    |基础过关|

    1.[2019·邵阳]小红同学利用爷爷不用了的老花镜的一片镜片做凸透镜成像实验,肯定不能得到(  )

    A.放大的实像          B.倒立的虚像

    C.倒立的实像          D.放大的虚像

    2.[2019·盐城]小明利用太阳光测量凸透镜的焦距,图WK5-1操作最合理的是 (  )

    图WK5-1

    3.[2019·济宁]平面镜、凸透镜、凹透镜、三棱镜四种光学元件的作用:①都能改变光的传播方向;②只有平面镜能成虚像;③凸透镜既能成实像也能成虚像;④只有凹透镜能矫正视力;⑤利用三棱镜能探究光的色散.下列选项中,完全正确的是              (  )

    A.①②③           B.①④⑤

    C.③④⑤           D.①③⑤

    4.2017年5月16日,2万辆共享单车投放鄂州,极大地方便了鄂州市民的出行.使用者用手机扫车牌上的二维码,获取验证后自动开锁即可使用.关于共享单车的使用过程,下列说法正确的是              (  )

    A.车牌上的二维码是光源

    B.二维码上白色部分反射白光,黑色部分吸收光

    C.手机上的摄像头与放大镜成像原理相同

    D.扫码时二维码要位于摄像头一倍焦距以内

    5.用手机看视频,图像太小,屏幕放大器(凸透镜)来帮忙,小明通过透镜可看到放大了的图像,如图WK5-2所示,手机距离凸透镜15 cm,则凸透镜的焦距可能为              (  )

    图WK5-2

    A.20 cm     B.15 cm     C.10 cm     D.5 cm

    6.小明做“探究凸透镜成像的规律”实验时,在光屏上得到烛焰清晰缩小的像,然后他把燃烧的蜡烛和光屏互换位置,这时光屏上能看到              (  )

    A.倒立、放大的像   B.倒立、缩小的像   C.正立、放大的像   D.正立、缩小的像

    7.如图WK5-3所示,早期照相馆里摄影师取景时看到的像是倒立的.有几位同学对此现象展开了讨论:

    甲:将照相机靠近两位照相的人,可以看到两位照相人的全身像.

    乙:调整照相机和两位照相人之间的距离,人像变小时,应减小相机镜头和胶片之间的距离.

    丙:要使人像更亮,必须在两位照相人的身后进行“补光”.

    丁:现在的照相机利用光学或电子技术,把倒立的像转变成正立的,便于观察.

    这些说法正确的是 (  )

    图WK5-3

    A.甲和乙     B.甲和丙     C.乙和丁     D.丙和丁

    8.[2019·河北改编]如图WK5-4所示,小明将凸透镜(f=10 cm)固定在光具座上40 cm的位置,探究凸透镜的成像规律.下列说法不正确的是              (  )

    图WK5-4

    A.将蜡烛从焦点内某处向透镜方向移动过程中,像逐渐变小

    B.当光屏上成清晰像时,拿开光屏,眼睛在一定范围内仍能看到像

    C.将蜡烛放在10 cm刻度处,移动光屏,光屏上可得到倒立、缩小的清晰像

    D.当光屏上成清晰像时,在贴近凸透镜左侧的位置放一远视镜片,向右移动光屏,光屏上仍能得到清晰的像

    9.小科利用如图WK5-5所示的器材探究凸透镜成像规律,先用焦距为10 cm的凸透镜进行实验,在光屏上得到了清晰缩小的实像.接着他改用焦距为5 cm的凸透镜继续进行实验,如果不改变光源和凸透镜的位置,此时像的性质是倒立、    的实像;若要在光屏上成清晰的像,光屏应该     (选填“向右移动”“向左移动”或“保持不变”).

    图WK5-5

    10.[2019·达州]图WK5-6甲为电影放映机,其成像原理如图乙所示.为让观众看到清晰的实像,应将胶片放在距离透镜          (选填“一倍焦距以内”“一倍焦距到二倍焦距之间”或“二倍焦距以外”)的位置.白色银幕是为了    (选填“反射”或“吸收”)所有颜色的光.

    图WK5-6

    11.[2019·淄博]小明在“探究凸透镜成像规律”的实验中,所用凸透镜的焦距为15 cm.

    (1)如图WK5-7甲所示,此时只移动光屏找到清晰的蜡烛的像,这个像是图乙中的    ,利用此原理可以制成    .(选填“照相机”“幻灯机”或“放大镜”)



    图WK5-7

    (2)小明把蜡烛依次放在AB位置,在坐标纸上记录了光屏上像的大小,如图丙所示(A'B'分别表示蜡烛在AB处透过透镜所成的像).跟同学们交流后发现:

    ①成倒立、放大像的条件是

    ②成实像时,物距减小,像距    .

    (3)保持凸透镜位置不动,小明又把蜡烛放在距凸透镜18 cm处,在光具座上无论怎样移动光屏,都找不到清晰的像,原因可能是           .聪明的小明拿起一副眼镜放在蜡烛和凸透镜之间靠近凸透镜处,在光具座上移动光屏,光屏上出现了清晰的像,则小明拿起的眼镜是     (选填“近视镜”或“远视镜”).

    |走进重高|

    1.[2019·温州]将一蜡烛放在装有水的烧瓶前,调整蜡烛和烧瓶至如图WK5-8所示位置,在墙壁上得到清晰的像.该像的性质是              (  )

    图WK5-8

    A.缩小的虚像    B.放大的虚像    C.缩小的实像    D.放大的实像

    2.[2019·湘潭]在探究凸透镜成像的规律时,当烛焰离透镜14 cm时成放大的实像,当烛焰离透镜8 cm时成放大的虚像,则这个透镜的焦距可能是              (  )

    A.4 cm     B.7 cm     C.10 cm     D.16 cm

    3.[2019·自贡]小明同学用数码相机(可调焦距)拍摄了同一花菜的两张照片,如图WK5-9所示,结合图片分析,下面说法不正确的是              (  )

    图WK5-9

    A.照相机的镜头与老花镜属于同一类透镜

    B.凸透镜能成缩小的实像是照相机的工作原理

    C.在物距相同的情况下,拍摄乙照片时,镜头焦距需调得小一些

    D.在物距相同的情况下,拍摄乙照片时,镜头焦距需调得大一些

    4.[2019·宁波]如图WK5-10所示,在“用凸透镜观察周围的景物”活动中,小科将印有绿色环保标志“”的纸固定在墙上,再将一只装有水的圆柱形玻璃杯移到标志的正前方,然后改变玻璃杯与标志之间的距离.小科站立时透过玻璃杯和水观察.图WK5-11所示图像中,不可能看到的是              (  )

    图WK5-10



    A   B   C   D

    图WK5-11

    5.[2019·徐州]在探究凸透镜成像规律时,开始时烛焰在光屏上成缩小的像,接着把物距调整为刚才的一半,移动光屏使烛焰在光屏上成像,此时的像(  )

    A.是放大的    B.是缩小的    C.是等大的    D.以上三种都有可能

    6.如图WK5-12所示,把一凸透镜放在平面镜前,当用眼睛观察镜子时,光束似乎是从M处发散开来的,则光束会聚处到M点的距离是    m,该凸透镜的焦距是    m.

    图WK5-12

    7.[2019·威海]黑洞是宇宙中质量很大的天体.如图WK5-13所示,两恒星1、2发出的光在经过某黑洞附近时发生了弯曲之后射向地球,地球上的人观测到恒星1的位置比原位置    (选填“偏高”“偏低”或“不变”);若在黑洞的位置用一个光学元件代替它对光的作用(光学元件的尺寸可大于黑洞),该光学元件为     .

    图WK5-13

    8.[2019·娄底]娄底高铁站的进站通道采用了人脸识别系统(如图WK5-14所示),识别系统的摄像机可以自动将镜头前1 m处的人脸拍摄成数码照片传递给设备识别.此系统的摄像机的镜头属于   透镜,它的焦距应     (选填“大于”“等于”或“小于”)50 cm.

    图WK5-14



    9.[2019·黄石]凸透镜如图WK5-15所示,MN为主光轴,O点为光心,F点为焦点,请在图中画出三条光线的折射光线,并作出物点S的像点S'(注意保留作图痕迹).

    图WK5-15





    10.[2018·上城一模]小陈利用如图WK5-16甲所示的装置探究凸透镜成像的规律.移动蜡烛在不同位置成像,并记录物距与像距的关系,如图乙所示.

    图WK5-16

    (1)蜡烛放置位置如图甲所示位置,像在虚线的    (选填“左边”或“右边”)位置.

    (2)图甲的原理在生活中有应用,请举一个例子:       .

    (3)若用半片透镜做实验,所成像与之前相比      (任写一个方面).

    11.[2019·南京]用如图WK5-17所示的装置做“探究凸透镜成像规律”实验.图甲中一束平行光射向凸透镜,光屏上得到一个最小、最亮的光斑(未画出).

    图WK5-17

    (1)图乙中烛焰在光屏上恰好成一清晰的像(未画出),则该像是倒立、    的实像.

    (2)若在图乙中将凸透镜移到55 cm刻度线处,则将光屏移动到    cm刻度线处,可以再次看到清晰的像.

    (3)若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片,则将光屏向    (选填“左”或“右”)移动才能再次看到清晰的像.

    (4)若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气,发现光屏上“烛焰尖部”变模糊,则将光屏向    移动,“烛焰尖部”又会成清晰的像.


    参考答案

    基础过关

    1.B

    2.C [解析]用平行光聚焦法测量凸透镜的焦距时,平行光要与凸透镜主光轴平行(平行光正对凸透镜),白纸与主光轴垂直,移动白纸,在白纸上出现最小、最亮的光斑时,测量凸透镜到白纸之间的距离就等于凸透镜的焦距.故选C.

    3.D 4.B 5.A 6.A 7.C 8.D

    9.缩小 向左移动

    10.一倍焦距到二倍焦距之间 反射

    [解析]电影放映机使胶片上的图像通过凸透镜成倒立、放大的实像,所以胶片应该放在距离凸透镜一倍焦距和二倍焦距之间的位置.白色的银幕通过反射光线使人看到银幕上的影像,白色物体可以反射所有色光,使人看到的影像是彩色的.

    11.(1)D 照相机 (2)f<u<2f 增大

    (3)光具座不够长,像成在光具座之外 远视镜

    走进重高

    1.D [解析]装有水的烧瓶中间厚边缘薄,相当于一个凸透镜;因为墙壁到烧瓶的距离大于蜡烛到烧瓶的距离,即像距大于物距,所以成的是倒立、放大的实像,故选D.

    2.C

    3.C [解析]照相机的镜头是凸透镜,老花镜也是凸透镜,属于同一类透镜,故A正确,不符合题意.当u>2f时,成倒立、缩小的实像,应用于照相机和摄像机,故B正确,不符合题意.照相机是利用凸透镜成倒立、缩小的实像的原理工作的,在物距不变的条件下,乙照片中的花菜大些,则拍摄乙照片时镜头的焦距需调得大些,故C错误,符合题意,D正确,不符合题意.

    4.C 5.D

    6.0.6 0.2

    7.偏高 凸透镜

    8.凸 小于

    [解析]摄像机的镜头属于凸透镜,是利用当物距大于二倍焦距时成倒立、缩小的实像的原理工作的,因此物体应在二倍焦距之外,即1 m>2f,则焦距f应小于50 cm.

    9.如图所示

    10.(1)右边 (2)投影仪 (3)大小相等

    11.(1)放大 (2)75 (3)右 (4)左

    [解析](1)由图甲知,焦距f=60 cm-50 cm=10 cm;当蜡烛、凸透镜位于图乙所示的位置时,物距小于像距,凸透镜成倒立、放大的实像.

    (2)在图乙中将凸透镜移到55 cm刻度线处时,物距为u=55 cm-35 cm=20 cm=2f,则成倒立、等大的实像.此时像距等于物距,则光屏应移到75 cm刻度线处.

    (3)凹透镜对光线有发散作用,会使像会聚在光屏的后方,即要将光屏向右移动才能在光屏上成清晰的像.

    (4)在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气,A点气体流速大,流体流速大的位置压强小,则“火焰尖部”向左移动,物距增大,像距应减小,故应将光屏向左移动,才能使“烛焰尖部”又成清晰的像.
