广东省2020年中考物理猜想卷（四）（含解析）
展开

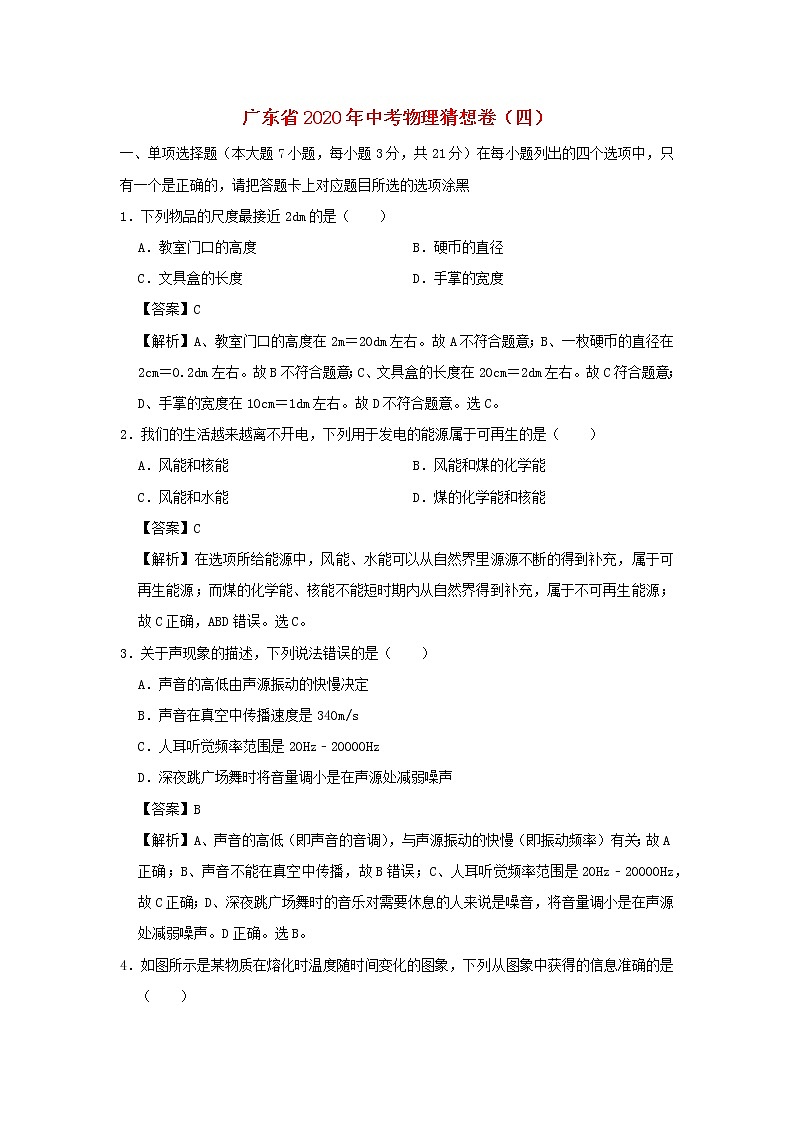

广东省2020年中考物理猜想卷（四）
一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑
1．下列物品的尺度最接近2dm的是（ ）
A．教室门口的高度 B．硬币的直径
C．文具盒的长度 D．手掌的宽度
【答案】C
【解析】A、教室门口的高度在2m＝20dm左右。故A不符合题意；B、一枚硬币的直径在2cm＝0.2dm左右。故B不符合题意；C、文具盒的长度在20cm＝2dm左右。故C符合题意；D、手掌的宽度在10cm＝1dm左右。故D不符合题意。选C。
2．我们的生活越来越离不开电，下列用于发电的能源属于可再生的是（ ）
A．风能和核能 B．风能和煤的化学能
C．风能和水能 D．煤的化学能和核能
【答案】C
【解析】在选项所给能源中，风能、水能可以从自然界里源源不断的得到补充，属于可再生能源；而煤的化学能、核能不能短时期内从自然界得到补充，属于不可再生能源；故C正确，ABD错误。选C。
3．关于声现象的描述，下列说法错误的是（ ）
A．声音的高低由声源振动的快慢决定
B．声音在真空中传播速度是340m/s
C．人耳听觉频率范围是20Hz﹣20000Hz
D．深夜跳广场舞时将音量调小是在声源处减弱噪声
【答案】B
【解析】A、声音的高低（即声音的音调），与声源振动的快慢（即振动频率）有关；故A正确；B、声音不能在真空中传播，故B错误；C、人耳听觉频率范围是20Hz﹣20000Hz，故C正确；D、深夜跳广场舞时的音乐对需要休息的人来说是噪音，将音量调小是在声源处减弱噪声。D正确。选B。

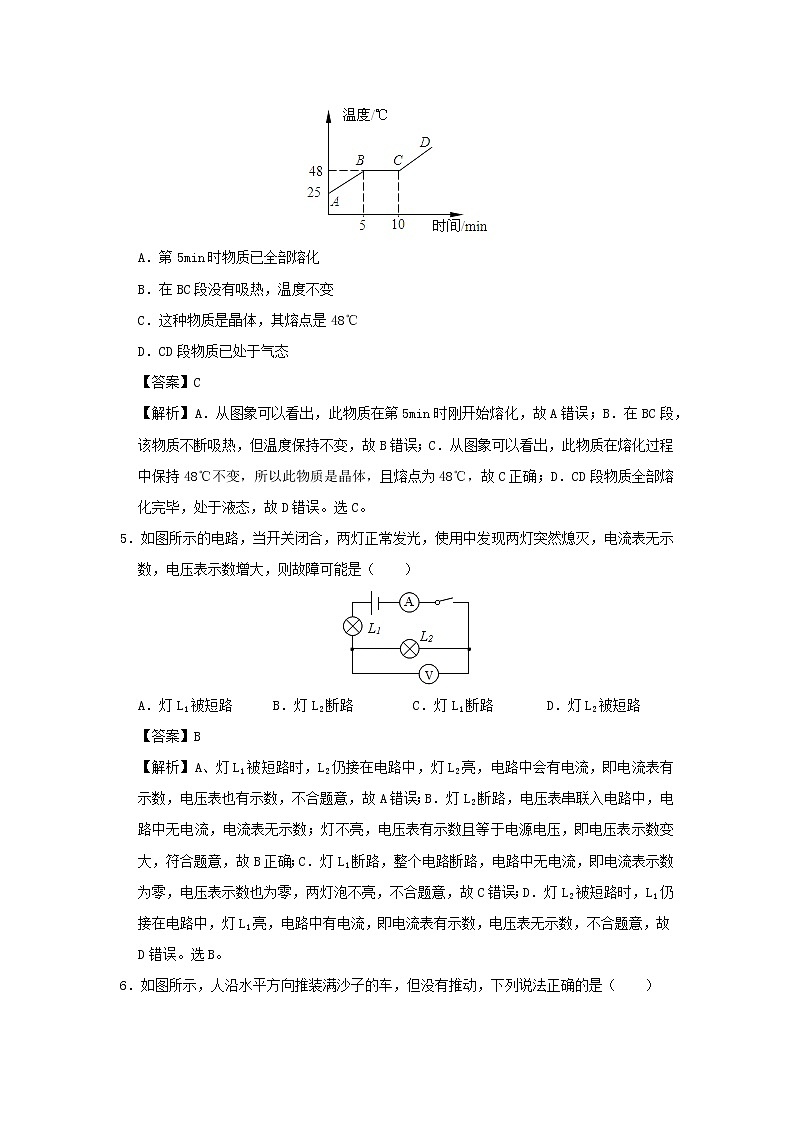

4．如图所示是某物质在熔化时温度随时间变化的图象，下列从图象中获得的信息准确的是（ ）
A．第5min时物质已全部熔化
B．在BC段没有吸热，温度不变
C．这种物质是晶体，其熔点是48℃
D．CD段物质已处于气态
【答案】C
【解析】A．从图象可以看出，此物质在第5min时刚开始熔化，故A错误；B．在BC段，该物质不断吸热，但温度保持不变，故B错误；C．从图象可以看出，此物质在熔化过程中保持48℃不变，所以此物质是晶体，且熔点为48℃，故C正确；D．CD段物质全部熔化完毕，处于液态，故D错误。选C。
5．如图所示的电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（ ）
A．灯L1被短路 B．灯L2断路 C．灯L1断路 D．灯L2被短路
【答案】B
【解析】A、灯L1被短路时，L2仍接在电路中，灯L2亮，电路中会有电流，即电流表有示数，电压表也有示数，不合题意，故A错误；B．灯L2断路，电压表串联入电路中，电路中无电流，电流表无示数；灯不亮，电压表有示数且等于电源电压，即电压表示数变大，符合题意，故B正确；C．灯L1断路，整个电路断路，电路中无电流，即电流表示数为零，电压表示数也为零，两灯泡不亮，不合题意，故C错误；D．灯L2被短路时，L1仍接在电路中，灯L1亮，电路中有电流，即电流表有示数，电压表无示数，不合题意，故D错误。选B。
6．如图所示，人沿水平方向推装满沙子的车，但没有推动，下列说法正确的是（ ）
A．沙子受到的重力与地面对车的支持力是一对平衡力
B．人对车的推力与地面对车的摩擦力是一对平衡力
C．人对车的作用力小于车对人的作用力
D．人对车的推力小于地面对车的摩擦力
【答案】B
【解析】A、沙子受到的重力与地面对车的支持力大小并不相等，不是一对平衡力，故A错误；B、人对车的推力与地面对车的摩擦力，作用在同一物体上，大小相等、方向相反、作用在同一直线上，是一对平衡力，故B正确；C、人对车的作用力和车对人的作用力是一对相互作用力，大小相等，故C错误；D、人对车的推力与地面对车的摩擦力是一对平衡力，大小相等，故D错误。选B。
7．如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（ ）
A．电阻乙为定值电阻
B．当电阻甲两端电压为2V时，R甲＝0.4Ω
C．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω
D．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
【答案】C
【解析】A、由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故A不正确；B、由图象可知，当甲两端电压为2V时，通过甲的电流为0.4A，则R甲＝＝＝5Ω；故B不正确；C、甲、乙串联在电路中，当电路电流为0.2A时，通过甲、乙的电流均为0.2A，由图象可知，U甲＝1V，U乙＝2V，据串联电路中总电压等于各分电压之和，故此时电源的电压：U＝U甲+U乙＝1V+2V＝3V，故总电阻是：R总＝＝＝15Ω，故C正确；D、甲、乙并联在2V电源时，根据并联电路的电压特点可知两灯泡两端的电压为2V，由图象可知，I甲＝0.4A，I乙＝0.2A，因为并联电路中干路电流等于各支路电流之和，所以干路电流I＝I甲+I乙＝0.4A+0.2A＝0.6A，故D错误；选C。
二、填空题（本大题7小题，每空1分，共19分）
8．（2分）如图是老师设计的探究机械能转化的实验装置，将一弹簧下端固定于带槽的斜面底端，弹簧上端处于斜面A点处；将一小球从斜面顶端释放，小球经过斜面A点后压缩弹簧，在斜面C点停止；然后在弹力的作用下小球再向上运动到斜面的D点，接着再向下运动；如此往复几次后小球在斜面的B点静止，那么小球第一次下降经过斜面的________（选填“A““B““C”“D”“O”）点时动能最大；小球上升时不能再回到O点的原因主要是小球克服摩擦做功，将部分机械能转化成了________。
【答案】B；内能。
【解析】（1）从O到A的过程中，小球沿斜面向下重力的分力大于沿斜面向上的摩擦力，合力沿斜面向下，小球做匀加速直线运动；由题意可知，小球最后在斜面的B点静止，小球在该点受到的合力为零，则从A到B的过程中，小球沿斜面向下重力的分力大于沿斜面向上的摩擦力与弹力之和，合力沿斜面向下，小球做变加速直线运动；从B到C的过程中，小球沿斜面向下重力的分力小于沿斜面向上的摩擦力与弹力之和，合力沿斜面向上，小球做变减速直线运动，直至在C点瞬时静止，综上可知，小球第一次下降经过斜面的B点时速度最大，动能最大；（2）小球上升时不能再回到O点的原因主要是小球克服摩擦做功，将部分机械能转化成内能。
9．（3分）是WiFi上网是当今广泛使用的一种无线网络传输技术，它传递信息用的是________。某电磁波波形如图所示，该电磁波的波长是________m，频率是________Hz．（波的传播速度公式v＝λf）。
【答案】电磁波；1；3×108。
【解析】WiFi利用了电磁波中的微波技术进行信息传输，微波属于电磁波，图中给出的是一个波长的距离，所以波长λ＝1m。电磁波传播的速度c＝3×108m/s，由公式c＝λf得：f＝＝＝3×108Hz。
10．（2分）为了纪念在科学历程中做出杰出贡献的科学家，人们往往会用他们的名字命名所从事研究的量的单位。如以物理学家________的名字作为功率的单位，以物理学家________的名字作为力的单位。
【答案】瓦特；牛顿。
【解析】瓦特是英国著名的物理学家，在能量和热学领域取得卓越的成就，物理学中以瓦特的名字命名为功率的单位；牛顿是英国伟大的物理学家，在力学、光学研究领域取得巨大的成就，其名字被命名为力的主单位。
11．（3分）小明用海绵和长、宽、高不相等的长方体木块探究影响压力作用效果的因素，分别将木块平放、侧放、竖放在海绵上，通过观察________，探究压力作用效果与________的关系，实验中控制了________不变。
【答案】海绵的凹陷程度；受力面积；压力。
【解析】实验中通过观察海绵的凹陷程度来探究压力的作用效果；将木块平放、侧放、竖放在海绵上，压力相同，接触面积不同，故探究压力作用效果与受力面积的关系，实验中控制了压力不变。
12．（2分）如图所示，建筑工人用滑轮组匀速提升重物，已知物重270N，动滑轮重30N，不计绳重及摩擦，则拉力大小为________N，若重物匀速上升2m，则此过程中拉力做的功为________J。
【答案】150；600。
【解析】（1）由图可知，n＝2；
不计绳重及摩擦，则拉力：F＝（G+G动）＝×（270N+30N）＝150N；
（2）绳子拉下的长度为：s＝2h＝2×2m＝4m，
拉力做的功：W＝Fs＝150N×4m＝600J。
13．（3分）将李子浸没在清水中，李子沉入水底，如图（a）所示，此时李子受到的浮力________（选填“大于”、“等于”或“小于”）李子受到的重力。往杯中逐渐加盐后李子开始上浮，说明李子受到的浮力与液体的________有关；李子露出液面后继续上浮，直至漂浮在液面上，如图（b）所示，说明浮力随________的减小而减小。
【答案】小于；密度；排开液体的体积。
【解析】由于李子（重为G）沉在水底，则F浮＜G，现在李子上浮，说明F浮′＞G，所以，F浮′＞F浮，由于向水中慢慢加盐，增大了液体的密度，由此说明：浮力的大小与液体的密度有关；李子露出液面后继续上浮，直至漂浮在液面上，排开液体的体积减小，则浮力减小，最后与物体的重力相等，而处于漂浮；说明浮力随排开液体的体积的减小而减小。由此可知：浮力还与排开液体的体积有关。
14．（4分）电热水袋（俗称电暖宝）是冬季暖手、暖足的理想用品。
（1）电热水袋的工作原理是利用了电流的________。电热水袋充水做加热物质，是利用了水的________大的特性。
（2）如图是某电热水袋的主要参数，若使电热水袋内水温升高30℃，则水需要吸收的热量为________J．电热水袋正常工作，不考虑其外壳吸收的热量及其他热量损失，电热水袋初温为20℃，通电8min后将处于________状态（填“通电加热”或“自动断电”）。[已知c水＝4.2×103J/（kg•℃）]
【答案】（1）热效应；比热容；（2）1.26×105；自动断电。
【解析】（1）电热器的工作原理是电流的热效应，故电热水袋的工作原理是利用了电流的热效应；因为水的比热容较大，根据Q＝cm△t可知，降低相同的温度，水放出的热量多，所以电热暖手宝里面用水作为放热物质。（2）水需要吸收的热量为：Q吸＝c水m△t＝4.2×103J/（kg•℃）×1kg×30℃＝1.26×105J；通电8min时消耗的电能：W＝Pt＝450W×8×60s＝2.16×105J；由题意知，水吸收的热量Q吸＝W＝.26×105J，由Q吸＝cm（t﹣t0）可得，此时水的末温：t′＝+t0＝+20℃≈71.4℃，由于水的温度升高到65℃时就自动断电，故暖手宝通电8min后将处于自动断开状态。
三．作图题（共3小题，满分7分）
15.（2分）如图所示的是手拉弹簧时的情景，请画出手指受到弹簧的拉力的示意图。
【答案】见解析
【解析】根据题意可知，手水平向右拉弹簧时，手指受到的拉力，其作用点在手指上，方向水平向左，如图所示：
16．（2分）如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在图中乙所示的示意图中画出阻力臂l2，并画出施加在A点方向向下的最小动力F1及其力臂l1。
【答案】见解析
【解析】延长阻力F2的作用线，过O点作阻力F2的垂线，即为阻力F2对支点O的力臂L2；动力最小，即动力臂最长，阻力的方向已标出，所以动力的方向应该向下，连接支点O与A点，过A点作OA的垂线就得到在A点施加的最小动力F1，OA即为动力臂L1，如下图所示。
17．（3分）如图所示家庭电路，电灯由开关控制，墙上有一个固定插座。请把电路连接完整。
【答案】见解析
【解析】首先辨别上面三根线地线、火线、零线。（1）灯泡接法：火线进入开关，再进入灯泡，零线直接接入灯泡；（2）安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：
四、实验题（本大题共7小题，共26分）
18．（2分）在如图中，所用的刻度尺的分度值是________，测得物体的长度是________cm；
【答案】1mm；1.85。
【解析】由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；物体左侧与6.00cm对齐，右侧在7.8cm和7.9cm之间，估读为7.85cm，所以物体的长度为L＝7.85cm﹣6.00cm＝1.85cm。
19．（4分）为了观察水的沸腾，某实验小组的同学从图中甲、乙两套实验装置中选了一套来完成实验。（已知外界气压小于1个标准大气压）
（1）该组同学每隔1min记录一次水的温度，直到水沸腾，并使水持续沸腾了数分钟。经观察，图丙中________（选填“①”或“②”）是水沸腾前的气泡上升情况。
（2）实验过程记录的数据如下表所示，其中第4min时的温度计示数如图丁所示，此示数为________℃．分析表中的数据可知，该组同学选择的是________（选填“甲”或“乙”）套装置。
（3）根据实验过程，并结合实验数据，该组同学得出了水沸腾时的特点：水在持续沸腾过程中________（选填“吸热”、“放热”或“不吸热也放热”），温度保持不变。
时间/min
0
1
2
3
4
5
6
7
8
9
温度/℃
51
85
78
90
100
100
100
100
100
【答案】（1）②；（2）98；乙；（3）吸热。
【解析】（1）水沸腾前的现象：产生少量的气泡，上升时体积变小；沸腾时的现象是：产生大量的气泡，上升变大，到达水面破裂，把里面的水蒸气散发到空气中。根据水沸腾前和沸腾时的现象特征来判断，②是沸腾前的图，①是沸腾时的图；（2）图丁中所示温度计的分度值是1℃，温度计的示数是98℃，图甲装置烧杯上没有盖，甲装置上烧杯有盖，烧杯上加盖，可以增大水上方的压强，使水的沸点升高，由表格数据知，水的沸点的100℃，所以该组同学使用乙装置；（3）水沸腾的特点是吸热，但温度不变。
20．（5分）如图所示，在“探究凸透镜成像的规律”的实验中：
（1）为了确定凸透镜的焦距，小明让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑，如图所示，可确定该凸透镜的焦距f＝________cm。
（2）小明用此透镜做“探究凸透镜成像的规律”的实验。将蜡烛、凸透镜和光屏放在水平桌面上，在点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心大致在________。
（3）将蜡烛移动到距凸透镜18cm处时，在光屏上________（选填“能”或“不能”）呈现清晰的倒立、放大的实像，生活中应用该原理制作的光学仪器是________（填一种即可）。
（4）当将蜡烛移动到距凸透镜45cm处时，光屏上会出现清晰实像；如果他将蜡烛再靠近凸透镜一些，这时光屏应向________（选填“靠近”或“远离”）凸透镜的方向移动，以获得清晰的实像。
【答案】（1）10.0；（2）同一高度；（3）能；投影仪；（4）远离。
【解析】（1）由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用；光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为20.0cm﹣10.0cm＝10.0cm。（2）蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心。（3）当移动蜡烛距凸透镜18cm处时，已知f＝10.0cm，则f＜u＜2f，此时成倒立放大的实像；生活中应用该原理制作的光学仪器是投影仪；（4）蜡烛距凸透镜45cm处时，即u＞2f的位置时，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、缩小的实像，根据这个原理制成了照相机；如果他将蜡烛再靠近凸透镜一些，根据凸透镜成实像时，物近像远像变大，可知，这时光屏应向右移动，远离凸透镜，以获得清晰的实像。
21．（3分）如图所示的装置，当将条形磁铁向右插入螺线管时，灵敏电流计的指针向右偏转，而后将磁铁从螺线管中向左拔出时，灵敏电流计的指针会向________（选填“左”或“右”）偏转，这现象说明了，感应电流的方向与________方向有关。此过程中，螺线管相当于________（选填“电源”或“用电器”）。
【答案】左；导体运动；电源。
【解析】将磁铁从螺线管中向右插入、向左拔出，磁场的方向不变，改变磁体的运动方向，相当于改变螺线管运动的方向，产生的感应电流方向发生变化，由此可知感应电流的方向与导体运动的方向有关；此过程中产生了电流，螺线管相当于电源。
22．（5分）小东按图中所示的电路探究“电流跟电压的关系”。他利用两节新干电池与规格适当的滑动变阻器串联组成可调电源。
（1）请将如图所示的实物电路补充完整。要求：变阻器滑片P向右移动时，电流表示数增大。
（2）实验中，多次改变滑动变阻器连入电路中的电阻值，分别测出通过电阻R的电流和对应的电压值。如下表。
电压U/V
0.5
1.0
2.0
2.5
3.0
电流I/A
0.1
0.2
0.4
0.5
0.6
①可调电源在实验中的作用是：________。
②根据表中数据能得出的结论：________。
（3）完成实验后，他还想测量小灯泡的额定功率，于是，他断开开关，将图中的电阻R换成一个额定电压为3.8V，电阻大约10Ω的灯泡，小东接下来的操作应该是：________。
【答案】（1）如下图所示；（2）①改变电阻两端的电压；②电阻一定时，通过导体的电流与导体两端的电压成正比；（3）电源增加一节干电池，电压表的量程改为0～15V，然后闭合开关，移动滑动变阻器的滑片使电压表的示数为3.8V。
【解析】（1）滑动变阻器滑片向右移动时，电流表示数增大，说明滑动变阻器滑片向右移动时，滑动变阻器接入电路的阻值变小，因此需将滑动变阻器的B接线柱与定值电阻的左接线柱相连；如下图所示：
（2）①探究“通过电阻的电流跟两端电压的关系”实验时应多次测量，需要改变电阻两端的电压，可以通过滑动变阻器来实现，故可调电源在实验中的作用是改变电阻两端的电压；②根据表中数据可知，当电压增大时，通过导体的电流增大，并且电压表示数和电流表示数的比值不变，即：电阻一定时，通过导体的电流与导体两端的电压成正比；（3）测一个额定电压为3.8V、阻值约为10Ω的小灯泡的额定功率，小灯泡两端的电压必须能达到3.8V，因此电源必须增加一节干电池，此时电源电压成了1.5V×3＝4.5V，电压表的量程也应选择0～15V，然后闭合开关，移动滑动变阻器的滑片使电压表的示数为3.8V。
23．（5分）一杯盐水因溶入不同质量的盐而密度不同，某同学自己用盐和水配制了一杯盐水，他利用天平和量筒测量这杯盐水的密度。
（1）请画出记录实验数据的表格。
（2）他把天平放在水平桌面上，将游码放到标尺左端的零刻线处，天平指针静止时的位置如图甲所示，此时应将平衡螺母向________调，直到天平横梁平衡。
（3）天平调好后，将装有适量盐水的烧杯放在天平的________盘，天平再次平衡时，另一盘中砝码和游码在标尺上的位置如图乙所示，则烧杯和盐水的总质量为________g。
【答案】（1）见下；（2）左；（3）左；73.4。
【解析】（1）根据密度公式ρ＝，确定所测得物理量，列出表格，如图所示：
杯和盐水的质量m1/g
杯和剩余盐水的质量m2/g
量筒中盐水的质量m/g
量筒中盐水的体积V/cm3
盐水的密度
ρ/（g･cm﹣3）
（2）根据天平调平衡时遵循的原则：左偏右调，右偏左调，先快后慢。图示中托盘天平的指针静止在分度盘中线的右侧，所以应该向左调节平衡螺母；（3）物体放在左盘，故天平调好后，将装有适量盐水的烧杯放在天平的左盘，因为物体质量等于砝码质量加游码对应的刻度，且图示中游码在3.4刻度线上。所以烧杯和盐水的总质量为：50g+20g+3.4g＝73.4g。
24．（2分）在探究“滑动摩擦力的大小与哪些因素有关”的实验中，实验过程如图所示。
（1）在实验中应________拉动物体A，根据二力平衡原理测出滑动摩擦力的大小。
（2）比较甲、丙两次实验可以得出结论：________。
【答案】（1）水平匀速直线；（2）在压力相同时，接触面越粗糙，滑动摩擦力越大。
【解析】（1）在实验中应水平匀速直线拉动物体A，根据二力平衡条件可知，拉力大小才等于摩擦力的大小；（2）比较甲、丙两次实验可知，压力大小相同，接触面越粗糙，测力计的示数越大，可以得出结论：在压力相同时，接触面越粗糙，滑动摩擦力越大。
五、计算题（本大题2小题，共12分）
25．（6分）如图所示是汽车飞跃黄河的惊险表演，飞跃前汽车发动机的牵引力为2000N，时速达到162km/h，此时恰好匀速行驶。
（1）求小汽车匀速行驶时受到的阻力大小。
（2）若匀速行驶2分钟才能起飞，求牵引力在2分钟内所做的功。
（3）发动机的牵引力用F表示，小汽车的速度用“v”表示，请推导出牵引力的功率P＝Fv。
（4）你认为汽车是靠什么性质完成飞跃的？飞跃过程中牵引力是否做功？
【答案】（1）小汽车匀速行驶时受到的阻力为2000N；（2）牵引力在10min内所做的功2.4×107J；（3）如上所示；（4）汽车的飞跃过程靠惯性完成，牵引力不做功。
【解析】（1）因为轿车匀速行驶时，受到的阻力和牵引力是一对平衡力，所以受到的阻力f＝F＝2000N；
（2）v＝162km/h＝45m/s，t＝2min＝120s，
由v＝得，汽车行驶的距离：s＝vt＝45m/s×120s＝5400m，
牵引力在2min内所做的功：W＝Fs＝2000N×5400m＝1.08×107J；
（3）根据公式P＝得：汽车牵引力在这段时间内的功率P＝＝＝Fv。
（4）汽车的飞跃过程靠惯性完成，牵引力不做功。
26．（6分）“赛龙舟”是端午节里的传统节目。小安同学自制了一个卡通龙舟，她想用亮度可调节的红、绿灯做它的眼睛。她选用规格为“12V 6W”的红灯和“12V 12W”的绿灯及“24Ω 2A”的滑动变阻器等元件设计了如下图电路。当闭合开关S、S1、S2，且滑动变阻器的滑片P移至b端时，两灯都正常发光（电源电压不变，不考虑灯丝电阻的变化）．求：
（1）两灯都正常发光时电流表的示数为多少？
（2）两灯都正常发光时该电路中的总电功率为多少？
【答案】（1）两灯都正常发光时电流表的示数为1.5A；（2）两灯都正常发光时该电路中的总电功率为18W。
【解析】当闭合开关S、S1、S2，且滑动变阻器的滑片P移至b端时，两灯泡并联，电流表测干路电流。
（1）因并联电路中各支路两端的电压相等，且两灯泡都正常发光，
所以，电源的电压U＝12V，
由P＝UI可得，通过两灯泡的电流分别为：I1＝＝＝0.5A，I2＝＝＝1A，
因为并联电路中干路电流等于各支路电流之和，
所以，两灯都正常发光时电流表的示数：I＝I1+I2＝0.5A+1A＝1.5A；
（2）两灯都正常发光时该电路中的总电功率：P＝UI＝12V×1.5A＝18W。
六、综合能力题（本大题3小题，共15分）
27．（4分）阅读短文，回答问题
双触点干簧管
双触点干簧管是一种磁控开关，结构如图1所示，其外壳是一只密封的玻璃管，管内充有某种惰性气体，并装有A、B和C三块簧片，其中B和C是用铁或镍等材料制成，A是用铜或铝等非磁性材料制成，A的端点与C的端点是固定端点，B的端点是自由端点，正常时B的端点在自身弹力作用下与A的端点接触，当绕在干簧管上的线圈通电时，如图2所示，B的端点与C的端点分别被磁化而相互吸引，当吸引力大于B的弹力时，B与A的端点分开，并与C的端点接触。而当B与C的吸引力减小到一定程度时，B在弹力的作用下与C的端点分开，重新恢复与A的端点接触。
请问答下列问题：
（1）在图2中，若要使螺线管的右端为N极，则电源左端是________极。
（2）簧片A、B和C所对应的材料可能是________。（填写序号）
①铜、铁、铁②铜、铝、铁③铁、铁、铜④镍、铁、铝
（3）如图3所示，请将电路连接完整，要求闭合开关后，红灯先通电，然后绿灯与红灯能交替通电。
【答案】（1）负；（2）①（3）见下图。
【解析】（1）螺线管的右端为N极，右手握住螺线管，大拇指朝右，电流从右侧流出，左侧流进，所以电源的右端是正极，左端为负极；（2）由题磁铁能够磁化干簧管的B、C两个簧片，所以制作材料可能是铁；不能吸引A，制作材料可能是铜；故选①；（3）当开关S闭合后，电路接通红灯亮，故红灯与螺线管相连且与簧处A组成一条支路；通电后螺线管产生磁性，B的端点与C的端点分别被磁化而相互吸引，把簧片吸下来，绿灯电路接通灯亮。所以绿灯与C相连。这样交替进行。如图所示：
28．（6分）阅读短文回答问题
家用小轿车
建国70年以来，国富民强，人们的生活水平的不断提高，轿车已进入千家万户。如图甲是一款家用小轿车，轿车外形设计成流线型从而减小行驶阻力，图丙所示为该轿车在水平路面上启动过程中的速度图象，OA为过原点的倾斜直线，BC为水平直线，AB是与OA和BC都相切的曲线。已知0～5s内汽车的牵引力恒为F=4000N，t=5s时，汽车的功率达到额定功率40kW，且在之后的运动过程中保持该功率不变。假设汽车行驶中所受的阻力大小恒为f=1000N．（汽车行驶时牵引力F、功率P和速度v的关系为P=Fv）
（1）如图乙为小轿车的方向盘，方向盘属于________（杠杆/滑轮/轮轴）；
（2）t=5s时汽车速度v1=________m/s；
（3）求t=35s时汽车速度v2=________m/s；
（4）在图丁中作出0～35s内牵引力的功率P随时间t变化的图象；
（5）5～35s内牵引力所做的功________J。
【答案】（1）轮轴；（2）10；（3）40；（4）如上图；（5）1.2×106。
【解析】（1）汽车方向盘本质是一个轮轴，使用的好处是可以省力，便于转向；（2）t=5s时，由P=Fv可知，汽车速度；
（3）t=35s时，汽车作匀速运动，由二力平衡知，牵引力F2=f=1000N，
故汽车的速度为：；
（4）0～5s内，v与t成正比关系，F=8000N，根据P=Fv得，P与t成正比关系；0～35s内，功率保持额定功率不变。故牵引力的功率P随时间t变化的图象如图所示：
（5）5～35s内牵引力所做的功是：W=P额t=40000W×30s=1.2×106J。
29．（5分）阅读短文，回答问题：
光电效应
光电效应分为光电子发射、光电导效应和阻挡层光电效应。前一种现象发生在物体表面，又称外光电效应。后两种现象发生在物体内部，称为内光电效应。外光电效应是指被光激发产生的电子逸出物质表面的现象。内光电效应是指被光激发所产生的电荷仍在物质内部运动，但使物质的导电能力发生变化或在物体两端产生电压的现象。
光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；光敏电阻可应用在各种自动控制装置和光检测设备中，如自动门装置、路灯、应急自动照明装置等方面。
利用太阳能的最佳方式是光伏转换，就是利用光伏效应，使太阳光射到硅材料上产生电流直接发电。
（1）外光电效应会从物质中激发出带________电（选填“正”或“负”）的粒子。
（2）太阳能电池是依据________（选填“内”或“外”）光电效应工作的。
（3）现在楼道内常用红外感应开关替代声控开关。白天光控开关断开，夜晚光线暗时，光控开关闭合；当有人进入楼道内时，红外感应开关闭合，没人时红外感应开关断开。下列关于楼道内路灯电路设计合理的是________（光控开关用光表示，红外感应开关用红表示）。
（4）小明设计了一种简易烟雾报警控制器如图C所示，电路中R0为定值电阻，R为光敏电阻，其阻值随光照的增强而减小，烟雾增大到一定程度使电压表V的指针偏转到某区域时触发报警系统。S闭合后，当有烟雾遮挡射向R的激光时，电压表V的示数将________（选填“增大”或“减小”）；为了使控制器在烟雾较淡时就触发报警器，可以________（填“增大”或“减小”）R0的阻值。
【答案】（1）负电；（2）内；（3）A；（4）增大；减小。
【解析】（1）被光激发产生的电子即带负电的粒子逸出物质表面的现象称为外光电效应；（2）太阳能电池是在物体两端产生电压的现象，属于内光电效应；（3）经分析可知，光控开关和红外感应开关串联控制灯泡，由安全用电的原则可知开关应控制火线，结合现象可知A符合；（4）当有烟雾遮挡射向R的激光时，则光照强度减弱，光敏电阻的阻值增大，而串联电路起分压作用，即串联电路中，电阻越大，分得的电压越大，因此光敏电阻两端电压会增大，即电压表示数增大；要使控制器在烟雾较淡时就触发报警，就应在烟雾较淡时使光敏电阻两端的电压增大到报警系统触发的电压，即增大光敏电阻分得的电压，根据串联电路的分压特点可知，应减小R0两端的电压，可以减小R0的阻值。
