北京市昌平区新学道临川学校2020届高三上学期第三次月考化学试题

2019-2020学年度北京新学道临川学校第三次月考

高三化学试卷

考试范围：动量电场；考试时间：90分钟；

一、单选题

1.（2018辽宁大连高三第一次模拟考试理科综合试题，）如图所示，R1、R2、R3为定值电阻，S0、S1为开关，别为理想电压表与电流表。初始时S0与S1均闭合，现将S1断开，则（  ）

  A．的读数变大，的读数变小

  B．的读数变大，的读数变大

  C．的读数变小，的读数变小

  D．的读数变小，的读数变大

2. 如图所示，电路中电源的电动势为E、内阻为r，开关S闭合后，当滑动变阻器的滑片P从滑动变阻器R的中点位置向左滑动时，小灯泡L1、L2、L3的亮度变化情况是：

A．L1灯变亮，L2灯变暗，L3灯变亮

B．L1灯变暗，L2灯变亮，L3灯变暗

C．L1、L2两灯都变亮，L3灯变暗

D．L1、L2两灯都变暗，L3灯变亮

3、（山东青岛高三第一次模拟考试理综物理）如图所示，在边长为L的正方形区域内有垂直于纸面向里的匀强磁场，有一带正电的电荷，从D点以v0的速度沿DB方向射入磁场，恰好从A点射出，已知电荷的质量为m，带电量为q，不计电荷的重力，则下列说法正确的是（  ）

A．匀强磁场的磁感应强度为

B．B．电荷在磁场中运动的时间为

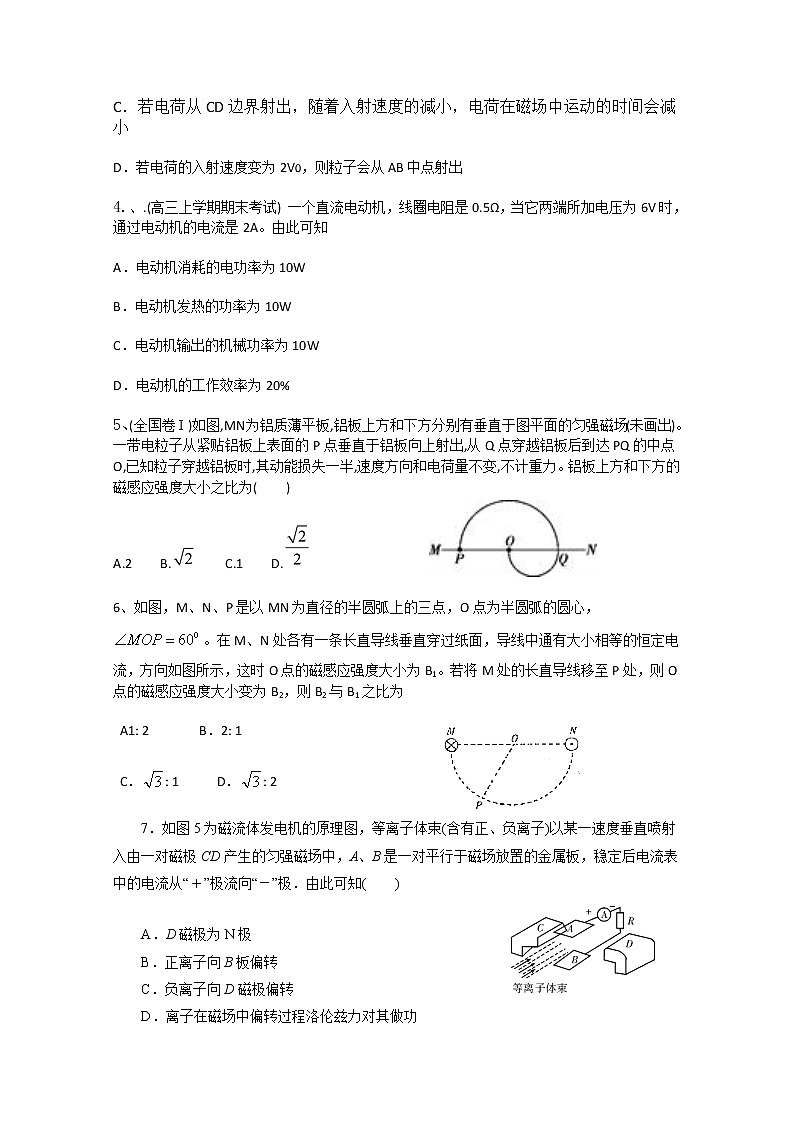

C．若电荷从CD边界射出，随着入射速度的减小，电荷在磁场中运动的时间会减小

D．若电荷的入射速度变为2V0，则粒子会从AB中点射出

4.、.(高三上学期期末考试) 一个直流电动机，线圈电阻是0.5Ω，当它两端所加电压为6V时，通过电动机的电流是2A。由此可知

A．电动机消耗的电功率为10W

B．电动机发热的功率为10W

C．电动机输出的机械功率为10W

D．电动机的工作效率为20%

5、(全国卷Ⅰ)如图,MN为铝质薄平板,铝板上方和下方分别有垂直于图平面的匀强磁场(未画出)。一带电粒子从紧贴铝板上表面的P点垂直于铝板向上射出,从Q点穿越铝板后到达PQ的中点O,已知粒子穿越铝板时,其动能损失一半,速度方向和电荷量不变,不计重力。铝板上方和下方的磁感应强度大小之比为(　　)

A.2    B.　　C.1　　D.

6、如图，M、N、P是以MN为直径的半圆弧上的三点，O点为半圆弧的圆心， 。在M、N处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示，这时O点的磁感应强度大小为B1。若将M处的长直导线移至P处，则O点的磁感应强度大小变为B2，则B2与B1之比为

  A1: 2　　       B．2: 1

  C．: 1　　   D．: 2

7．如图5为磁流体发电机的原理图，等离子体束(含有正、负离子)以某一速度垂直喷射入由一对磁极CD产生的匀强磁场中，A、B是一对平行于磁场放置的金属板，稳定后电流表中的电流从“＋”极流向“－”极．由此可知(　　)

A．D磁极为N极

B．正离子向B板偏转

C．负离子向D磁极偏转

D．离子在磁场中偏转过程洛伦兹力对其做功

8、如图2所示，直角三角形ABC中存在一匀强磁场，荷质比相同的两个粒子沿AB方向自A点射入磁场，分别从AC边上的P、Q两点射出，则(　　)

A．从P射出的粒子速度大

B．从Q射出的粒子速度大

C．从P射出的粒子，在磁场中运动的时间长

D．两粒子在磁场中运动的时间不一样长

二、多选题

9、(河北衡水中学下学期二调考试) 在如图(a) 所示的电路中，R1为定值电阻, R2为滑动变阻器。闭合电键S，将滑动变阻器的滑动触头P从最右端滑到最左端，两个电压表的示数随电路中电流变化的完整过程图线如图(b) 所示。则          （    ）

A．图线甲是电压表V2示数随电流变化的图线

B．电源内电阻的阻值为10Ω

C．电源的最大输出功率为3.6W

D．滑动变阻器R2的最大功率为0.9W

10.（吉林实验中学高三年级第一次模拟，20）某空间存在着如图（甲）所示的足够大的，沿水平方向的匀强磁场。在磁场中A、B两个物块叠放在一起，置于光滑绝缘水平地面上，物块A带正电，物块B不带电且表面绝缘。在t1=0时刻，水平恒力F作用在物块B上，使A，B由静止开始做加速度相同的运动。在A、B一起向左运动的过程中，以下说法中正确的是（  ）

A．图（乙）可以反映A所受洛伦兹力大小随时间t变化的关系，图中y表示洛伦兹力大小

B．图（乙）可以反映A对B的摩擦力大小随时间t变化的关系，图中y表示摩擦力大小

C．图（乙）可以反映A对B的压力大小随时间t变化的关系，图中y表示压力大小

D．图（乙）可以反映B对地面的压力大小随时间t变化的关系，图中y表示压力大小

11.如图所示，直线A为电源a的路端电压与电流的关系图象；直线B为电源b的路端电压与电流的关系图象：直线C为一个电阻R的两端电压与电流关系的图象．将这个电阻R分别接到ab两电源上，那么(　　)

A．R接到a电源上，电源的效率较高

B．R接到b电源上，电源的效率较高

C．R接到a电源上，电源的输出功率较大

D．R接到b电源上，电源的输出功率较大

12、(汕头市2014年普通高考模拟考试试题) 如图，初速度可忽略、质量相同、电量分别为q和3q的粒子P和M，经电压为U的电场加速后，垂直进入方向垂直纸面向里的匀强磁场区域，不计粒子重力，下列表述正确的是

   A. P和M离开电场区域时的动能相同

   B. P和M在电场中运动时的加速度之比为1∶3

   C. P在磁场中运动的半径较大

   D. M在磁场中运动的周期较大

三、实验题(本大题共2小题,共15分)

13.有一电压表V1，其量程为3V，内阻约为3000Ω, 要准确测量该电压表的内阻，

提供的实验器材有：

电源E：电动势约15V，内阻不计；

电压表V2：量程2V，内阻r2=2000Ω ；

定值电阻R1：阻值20Ω；

定值电阻R2：阻值3Ω；

滑动变阻器R0：最大阻值10Ω，额定电流1A ；

电键一个，导线若干。

设计的一个测量电压表V1的内阻的实验电路图如图所示

① 实验中定值电阻R应选用             (R1或R2）

② 说明实验所要测量的物理量：　　   和　　    ；

③ 写出电压表V1内阻的计算的表达式RV1=           。

14、为研究额定电压为2.5V的某电阻的伏安特性，所做部分实验如下：

(1) 用多用电表测量该电阻的阻值，选用“” 倍率的电阻档测量，发现指针偏转角度太小，因此需选择＿＿＿倍率的电阻档(选填“” “”) ，欧姆凋零后再进行测量，示数如图所示，测量值为＿＿＿Ω。

(2) 为描绘该电阻的伏安特性曲线(要求电压从0开始) ，提供的器材如下：

A．电流表A(量程2mA、内阻约30Ω)

B．电压表V(量程3V、内阻约3kΩ)

C．滑动变阻器(阻值0～10kΩ、额定电流0.5A)

D．滑动变阻器 (阻值0～10Ω、额定电流2A)

E．直流电源(电动势3V，内阻约0.2t~) ，开关一个，导线若干

滑动变阻器应选用＿＿＿(选填器材前的字母) 。

(3) 图示电路中部分导线已连接，请用笔画线代替导线将电路补充完整。

四、计算题

15、.如图所示,电源电动势E=10 V,内阻r=0.5 Ω,“8 V　16 W”的灯泡L恰好能正常发光,电动机M绕线的电阻R0=1 Ω,求:

(1)路端电压。

(2)电源的总功率。

(3)电动机的输出功率。

16.如图所示,匀强电场区域和匀强磁场区域紧邻且宽度相等,均为d,电场方向在纸平面内竖直向下,而磁场方向垂直纸面向里。一带正电粒子从O点以速度v0沿垂直电场方向进入电场,从A点出电场进入磁场,离开电场时带电粒子在电场方向的偏转位移为电场宽度的一半,当粒子从磁场右边界上C点穿出磁场时速度方向与进入电场O点时的速度方向一致,d、v0已知(带电粒子重力不计),求:

(1)粒子从C点穿出磁场时的速度大小。

(2)电场强度和磁感应强度的比值。

17．石家庄二模如图X19­8所示，在xOy平面内，以O′(0，R)为圆心、R为半径的圆内有垂直于平面向外的匀强磁场，x轴下方有垂直于平面向里的匀强磁场，两个磁场区域的磁感应强度大小相等．第四象限有一个与x轴成45°角倾斜放置的挡板PQ，P、Q两点在坐标轴上，且O、P两点间的距离大于2R，在圆形磁场的左侧0<y<2R的区间内均匀分布着质量为m、带电荷量为＋q的一簇带电粒子，当所有粒子均沿x轴正方向以速度v射入圆形磁场区域时，粒子偏转后都从O点进人x轴下方磁场，结果有一半粒子能打在挡板上．不计粒子重力、不考虑粒子间的相互作用力．求：

(1)磁场的磁感应强度B的大小；

(2)挡板端点P的坐标；

(3)挡板上被粒子打中的区域的长度．

参考答案 一、选择题

二、填空题

13、[答案] 28.①；②电压表的读数和电压表的读数；③

14、[答案] 48.10．(1) ×100,2200Ω (2) D，如图

三计算题、15、【答案】(1)8 V　(2)40 W　(3)12 W

【解析】(1)灯泡正常发光,所以路端电压为8 V。

(2)该题为非纯电阻电路问题。设干路总电流为I,则8 V=10 V-I×0.5 Ω,得I=4 A,故P总=EI=40 W。

(3)又IL= A=2 A,故IM=I-IL=2 A,PM总=8×2 W=16 W,PM出=16 W-22×1 W=12 W。

16、答案:(1)v0　(2)v0

解析:(1)粒子在电场中偏转时做类平抛运动,则

垂直电场方向d=v0t,平行电场方向t

解得,vy=v0,到A点速度为v=v0

在磁场中速度大小不变,所以从C点出磁场时速度仍为v0

(2)在电场中偏转时,射出A点时速度与水平方向成45°

vy=ta,并且vy=v0

解得E=v0

在磁场中做匀速圆周运动,如图所示

由几何关系得R=d

又qvB=m,且v=v0

解得E/B=v0。

（3）对从A到K过程运用动能定理，得到−mg′(x+R)   ＝mv2−mv02②
由①②，解得v0＝m/s
故小球的初速度v0的值为m/s。

(1)　(2)[(＋1)R，0]　(3)R

[解析](1)设粒子自磁场边界的A点进入磁场，该粒子由O点射出圆形磁场，轨迹如图甲所示，过A点作速度的垂线，在垂线上取点C(满足OC＝AC)，确定轨迹圆的圆心为C.连接AO′、CO，可证得ACOO′为菱形，根据图中几何关系可知，粒子在圆形磁场中的轨道半径r＝R

由qvB＝m解得B＝.

甲　　　　　　　　　　　　乙

(2)欲使有一半的粒子打到挡板上，则需满足从O点射出的沿x轴负方向的粒子、沿y轴负方向的粒子轨迹刚好与挡板相切，如图乙所示，过圆心D作挡板的垂线交于E点，由几何关系可知

DP＝R，OP＝(＋1)R

所以P点的坐标为[(＋1)R，0]．

(3)设打到挡板最左侧的粒子打在挡板上的F点，如图丙所示，则OF＝2R，过O点作挡板的垂线交于G点，则

OG＝(＋1)R·＝R

FG＝＝R

EG＝R

挡板上被粒子打中的区域长度

l＝FE＝R＋R＝R.
