2020年中考物理挑战压轴题附详解（五）
展开
2020年中考物理挑战压轴题附详解（五）

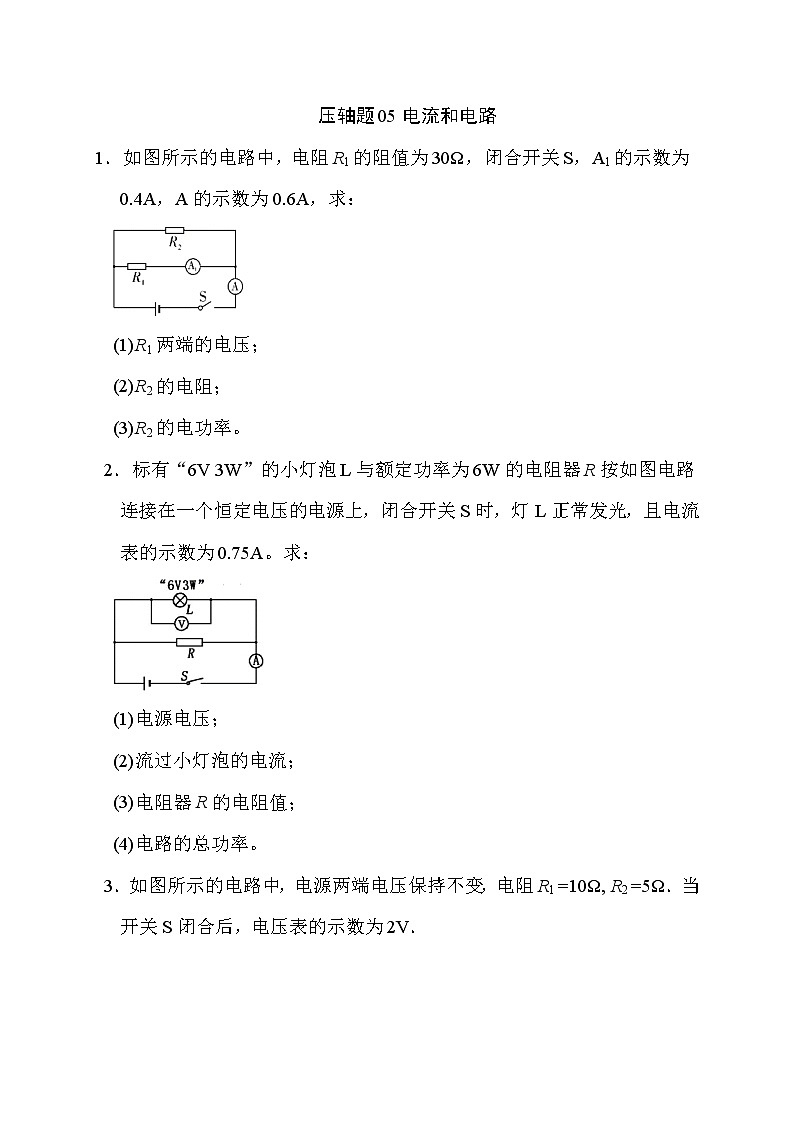

压轴题05电流和电路
1．如图所示的电路中，电阻R1的阻值为30Ω，闭合开关S，A1的示数为0.4A，A的示数为0.6A，求：
(1)R1两端的电压；
(2)R2的电阻；
(3)R2的电功率。
2．标有“6V 3W”的小灯泡L与额定功率为6W的电阻器R按如图电路连接在一个恒定电压的电源上，闭合开关S时，灯L正常发光，且电流表的示数为0.75A。求：
(1)电源电压；
(2)流过小灯泡的电流；
(3)电阻器R的电阻值；
(4)电路的总功率。

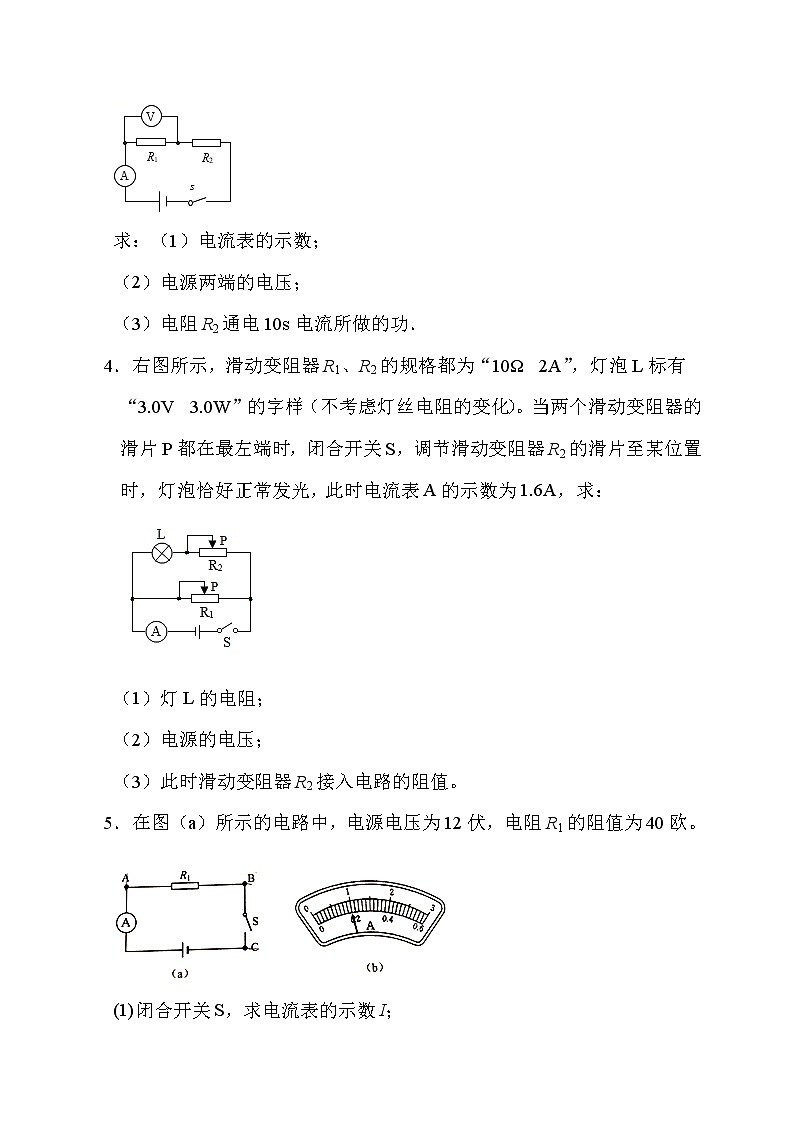

3．如图所示的电路中，电源两端电压保持不变，电阻R1 =10Ω, R2 =5Ω．当开关S闭合后，电压表的示数为2V．
求：（1）电流表的示数；
（2）电源两端的电压；
（3）电阻R2通电10s电流所做的功．
4．右图所示，滑动变阻器R1、R2的规格都为“10Ω 2A”，灯泡L标有“3.0V 3.0W”的字样（不考虑灯丝电阻的变化）。当两个滑动变阻器的滑片P都在最左端时，闭合开关S，调节滑动变阻器R2的滑片至某位置时，灯泡恰好正常发光，此时电流表A的示数为1.6A，求：
（1）灯L的电阻；
（2）电源的电压；
（3）此时滑动变阻器R2接入电路的阻值。
5．在图（a）所示的电路中，电源电压为12伏，电阻R1的阻值为40欧。
(1)闭合开关S，求电流表的示数I；
(2)电路中有A、B、C三点，现将电阻R2并联接入其中的某两点，当开关S断开时，观察到电流表的指针如图（b）所示。根据相关信息，请写出电阻R2的接入点，并计算电阻R2的阻值。

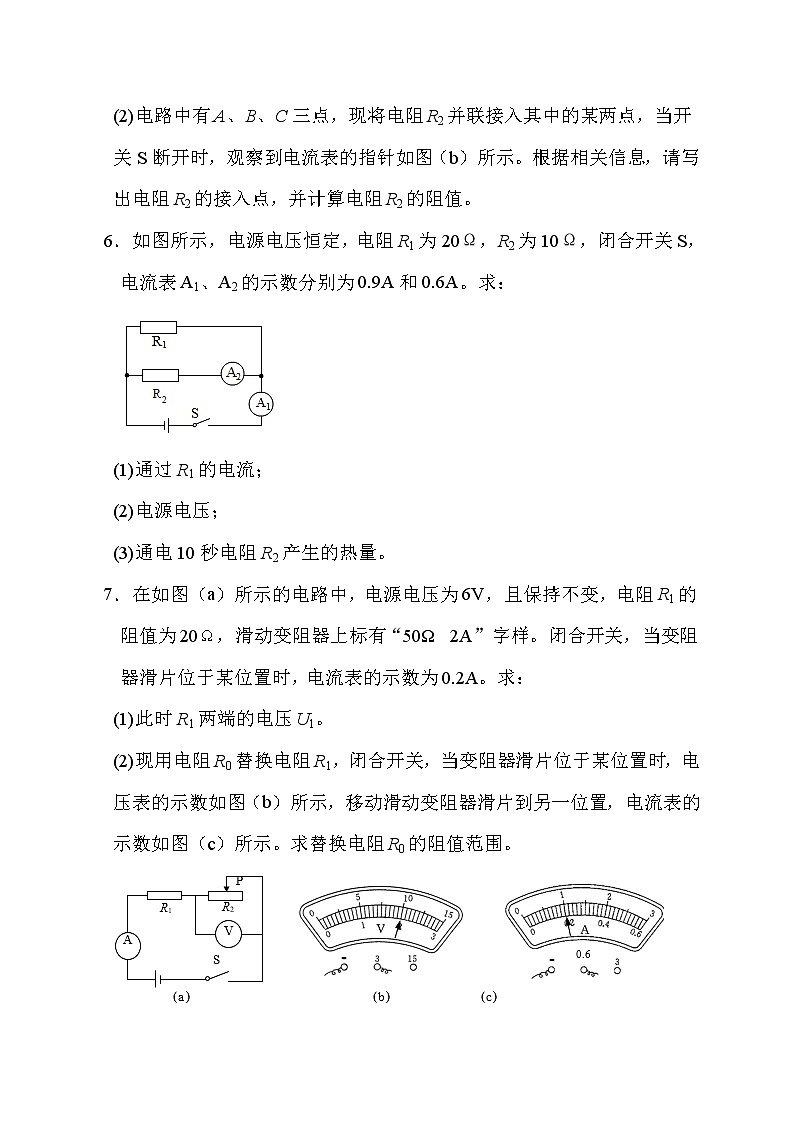

6．如图所示，电源电压恒定，电阻R1为20Ω，R2为10Ω，闭合开关S，电流表A1、A2的示数分别为0.9A和0.6A。求：
(1)通过R1的电流；
(2)电源电压；
(3)通电10秒电阻R2产生的热量。
7．在如图（a）所示的电路中，电源电压为6V，且保持不变，电阻R1的阻值为20，滑动变阻器上标有“50Ω 2A”字样。闭合开关，当变阻器滑片位于某位置时，电流表的示数为0.2A。求：
(1)此时R1两端的电压U1。
(2)现用电阻R0替换电阻R1，闭合开关，当变阻器滑片位于某位置时，电压表的示数如图（b）所示，移动滑动变阻器滑片到另一位置，电流表的示数如图（c）所示。求替换电阻R0的阻值范围。
8．在图所示的电路中，电源电压为6V，电阻R1为5Ω。闭合开关S时，电流表A的示数为2.0A，求：
(1) 电流表A1的示数I1。
(2) 通过电阻R2的电流I2。
9．实际测量中使用的大量程电流表是由小量程电流表改装而成的，下图是某同学改装后的电流表电路图，G是灵敏电流表，满偏电流（小量程电流表允许通过的最大电流）为Ig，内阻Rg为100Ω，R1、R2是定值电阻，R1= 16Ω，R2 =4Ω，当使用O、A两接线柱时，改装电流表的量程为0.6 A。求：
(1)灵敏电流表G的满偏电流Ig的值；
(2)使用B、O接线柱时改装电流表的量程。
10．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。求：
(1)在虚线框中画出等效电路图；
(2)通过小灯泡L1的电流大小；
(3)通过小灯泡L2的电流大小。
11．认真观察分析图所示的电路并完成下列问题。
(1)若使灯泡L1、L2串联，应闭合开关_____，断开开关_____。
(2)串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2分别是多少？_____
(3)若断开开关S1，同时闭合开关S2、S3，此时电流表的示数为I =0.8A，通过L1的电流I1为0.35A，那么通过L2的电流I2是多少？_____
12．如图所示电路，开关S接到a时，电压表示数为6V，开关S接到b时，电压表示数为4V，求：
(1)此时灯L1两端的电压为多少?
(2)如果开关s接到a时，灯L1，L2在电路里是怎么连接的?
(3)在开关s接到a时，通过灯L2的电流是0.6A，通过灯L1的电流是多少?
13．如图所示，已知电源电压为12V，电压表V1、V2的规格相同，闭合开关S，电压表V2的示数为7.5 V，通过灯泡L2的电流为0.5 A，回答下列问题：
(1)灯泡L1两端的电压是多少？
(2)通过灯泡L1的电流的是多少？
(3)若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
14．如图所示，电源电压3V，电流表的示数为1.5A，通过R的电流为0.7A，求：
(1)通过灯L1的电流？
(2)灯L2两端的电压？
(3)通过灯L2的电流？
15．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，
（1）通过L1和L2的电流分别是多大？
（2）电流表A3的读数是多少？
16．如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示：
(1)电路中的总电流是多少？
(2)通过灯L1和L2的电流各是多少？
17．如图所示，电源电压为12V，开关闭合后两灯均发光，电流表A2的示数为2A，通过L1的电流为3A。求：
(1)A1的示数是多少？
(2)电灯L1两端的电压（即V的示数）是多少？
18．在如图甲所示的电路中，电流表的示数是1.6A，电流表的示数为0.8A，通过灯泡的电流如图乙所示．则：
（1）电流表的示数是多少？
（2）通过灯泡和的电流各是多少？
19．如图所示电路，电流表A1示数为0.5A，A2示数为1.2A，求
(1)通过L2的电流是多大；
(2)通过L1的电流是多大。
20．如图所示，电源电压恒定，R1的阻值为，R2的阻值为。当S闭合，S1、S2断开时，电流表的示数为0.5 A：当S、S1、S2都闭合时，电流表的示数变化了0.4 A。求：
(1)电源两端电压U；
(2)定值电阻R3的阻值。
21．如图所示，电源电压保持不变．当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少伏?_______
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少安_____?
22．如图a所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为图b所示。求：
（1）L1和L2两端的电压；
（2）若将L1和L2改接为图c所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.5A，电流表A2的示数为1.3A，求此时通过L1的电流和L2两端的电压。
23．在如图所示的电路中，电阻R1的阻值为10Ω。闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A。求：
（1）电源电压；
（2）电阻R2的阻值。
24．如图所示，电源电压保持不变，电阻R1＝10Ω。闭合开关S，电流表A1示数为2A，电流表A2示数为0.8A，求：
(1)通过电阻R1的电流I1；
(2)电源两端电压U；
(3)R2的阻值。
25．在如图所示电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A。求：
(1)电源电压是多少？
(2)电阻R2两端的电压是多少？
(3)干路上的总电流是多少？
26．如图所示，电源电压U为12V并保持不变，电阻R1阻值为20Ω，闭合开关S后，电流表A的示数I为1.8A。
求：（1）电流表A1的示数I1；
（2）通过电阻R2的电流I2；
（3）电阻R2的阻值。
27．如图甲所示的电路中，电源电压为3 V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1示数为1.38A，A2的示数如图乙所示。求：
(1) 灯泡L1、L2两端的电压分别是多少？
(2) 通过灯泡L1、L2的电流分别是多少？
(3) 若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
28．如图所示电路，当开关S1闭合时电流表示数是0.3A，当开关S1S2都闭合时电流表示数是0.5A．问：
（1）当S1S2都闭合时，灯泡L1L2是如何连接的？
（2）当S1S2都闭合时，通过灯泡L2的电流是多少A？
29．如图，已知电源电压为9V，V1表示数为6V，通过L2的电流为2.5A，则：
(1)灯L1和L2两端的电压各是多少？
(2)通过L1的电流是多少？电流表示数为多少？
压轴题05答案
1．如图所示的电路中，电阻R1的阻值为30Ω，闭合开关S，A1的示数为0.4A，A的示数为0.6A，求：
(1)R1两端的电压；
(2)R2的电阻；
(3)R2的电功率。
【答案】(1)12V；(2) ；(3)2.4W
【解析】
【分析】
【详解】
(1)由电路图可知，两个电阻并联，其两端电压即为电源电压，电流表A1测量支路电阻R1的电流，电流表A测量干路电流，由并联电阻特性可知
(2)由并联电路分流特性，电阻R2的两端电压即为电源电压，与电阻R1的两端电压相同，可知通过电阻R2的支路电流为
则
(3)由电功率公式
答：(1)R1两端的电压为12V；
(2)R2的电阻为 ；
(3)R2的电功率为2.4W。
2．标有“6V 3W”的小灯泡L与额定功率为6W的电阻器R按如图电路连接在一个恒定电压的电源上，闭合开关S时，灯L正常发光，且电流表的示数为0.75A。求：
(1)电源电压；
(2)流过小灯泡的电流；
(3)电阻器R的电阻值；
(4)电路的总功率。
【答案】(1) 6V；(2) 0.5A；(3) 24Ω；(4) 4.5W
【解析】
【分析】
【详解】
(1)由图可知小灯泡L与电阻器R并联，闭合开关S时，灯L正常发光，根据并联电路电压规律可知电源电压
(2)由P=UI可得通过小灯泡的电流
(3)闭合开关S时，灯L正常发光，电流表测干路电流，示数为0.75，根据并联分流的特点可知通过电阻器R的电流
根据并联电路电压规律可知电阻器R两端电压为6V，由 可得电阻器R的电阻值
(4)电路的总功率
答：(1)电源电压是6V；
(2)流过小灯泡的电流0.5A；
(3)电阻器R的电阻值24Ω；
(4)电路的总功率4.5W。
3．如图所示的电路中，电源两端电压保持不变，电阻R1 =10Ω, R2 =5Ω．当开关S闭合后，电压表的示数为2V．
求：（1）电流表的示数；
（2）电源两端的电压；
（3）电阻R2通电10s电流所做的功．
【答案】（1）0.2A（2）3V（3）2J
【解析】
【分析】
【详解】
(1)由欧姆定律可得：I= = =0.2A;
(2) 由电路图可知,R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流． (1)由I＝ 可得,R2两端电压： U2＝IR2＝0.2A×5Ω＝1V，因串联电路中总电压等于各分电压之和，所以,R1两端的电压(即电压表的示数): U＝U1+U2＝2V+1V＝3V；
(3)通电10秒钟电阻R2上产生的热量： Q2=W2＝U2It＝1V×0.2A×10s＝2J．
4．右图所示，滑动变阻器R1、R2的规格都为“10Ω 2A”，灯泡L标有“3.0V 3.0W”的字样（不考虑灯丝电阻的变化）。当两个滑动变阻器的滑片P都在最左端时，闭合开关S，调节滑动变阻器R2的滑片至某位置时，灯泡恰好正常发光，此时电流表A的示数为1.6A，求：
（1）灯L的电阻；
（2）电源的电压；
（3）此时滑动变阻器R2接入电路的阻值。
【答案】（1）3Ω ；（2） 6 V ；（3）3Ω
【解析】
【分析】
【详解】
由电路图可知，灯泡L与R2串联后再与R1并联，电流表测干路电流。
(1)灯L的电阻
RL＝ ＝3Ω
(2)由P＝UI可得，灯泡正常发光时L支路的电流
IL＝ ＝ ＝1A
因并联电路中干路电流等于各支路电流之和，所以，通过R1的电流
I1＝I−IL＝1.6A−1A＝0.6A
因并联电路中各支路两端的电压相等，所以，由I＝ 可得，电源的电压
U＝I1R1＝0.6A×10Ω＝6V
(3)因串联电路中总电压等于各分电压之和，所以，R2两端的电压
U2＝U−UL＝6V−3V＝3V
因串联电路中各处的电流相等，所以，此时滑动变阻器R2接入电路的阻值
R2＝ ＝ ＝3Ω
5．在图（a）所示的电路中，电源电压为12伏，电阻R1的阻值为40欧。
(1)闭合开关S，求电流表的示数I；
(2)电路中有A、B、C三点，现将电阻R2并联接入其中的某两点，当开关S断开时，观察到电流表的指针如图（b）所示。根据相关信息，请写出电阻R2的接入点，并计算电阻R2的阻值。
【答案】(1) 0.3A；(2) 电阻R2接入AC之间，阻值为60Ω，电阻R2接入BC之间，阻值为20Ω
【解析】
【分析】
【详解】
(1)闭合开关S，电流表的示数
(2)①若并联在AB两端，开关S断开时电路断路，电流表示数为0。
②若并联在AC之间，开关S断开时R2单独接入电路，电路电流变小，因此此时电流表示数为0.2A，则电阻R2的阻值
③若并联在BC两端，开关S断开时两电阻串联，电路电阻增大，电流减小，因此此时电流表示数为0.2A，电路总电阻为
则电阻R2的阻值
综上所述电阻R2接入AC之间，阻值为60Ω，或电阻R2接入BC之间，阻值为20Ω。
答：(1) 电流表的示数为0.3A；
(2) 电阻R2接入AC之间，阻值为60Ω，或电阻R2接入BC之间，阻值为20Ω。
6．如图所示，电源电压恒定，电阻R1为20Ω，R2为10Ω，闭合开关S，电流表A1、A2的示数分别为0.9A和0.6A。求：
(1)通过R1的电流；
(2)电源电压；
(3)通电10秒电阻R2产生的热量。
【答案】(1)0.3A；(2)6V；(3)36J
【解析】
【分析】
【详解】
(1)由电路图知道，R1、R2并联，并且A1测量干路电流，A2 测量通过R2的电流，即
I=0.9A
I2 =0.6A
又因为并联电路中干路电流等于各支路电流之和，所以，通过R1 的电流
I1 =I-I2 =0.9A-0.6A=0.3A
(2)由并联电路电压规律和 知道，电源电压
U=U1 =I1 R1 =0.3A×20Ω=6V
(3) R2 产生的电热
Q=W2 =UI2 t=6V×0.6A×10s=36J
答：(1)通过R1的电流是0.3A；
(2)电源电压是6V；
(3)通电10秒电阻R2产生的热量是36J。
7．在如图（a）所示的电路中，电源电压为6V，且保持不变，电阻R1的阻值为20 ，滑动变阻器上标有“50Ω 2A”字样。闭合开关，当变阻器滑片位于某位置时，电流表的示数为0.2A。求：
(1)此时R1两端的电压U1。
(2)现用电阻R0替换电阻R1，闭合开关，当变阻器滑片位于某位置时，电压表的示数如图（b）所示，移动滑动变阻器滑片到另一位置，电流表的示数如图（c）所示。求替换电阻R0的阻值范围。
【答案】(1)4V；(2)15 £ R0 <20 或20 < R0 £ 30
【解析】
【详解】
(1) R1两端的电压
(2)当 U1min＝3V时， I max＝0.2A
当 U1max＝6V时， Imin ＝0.2A
其中当I＝0.2A，U2 ＝2V，即U1 ＝4V时
不满足滑动变阻器的滑片在两个不同位置，所以R0 ¹20 ，因此： 15 £ R0 <20 或20 < R0 £ 30 。
答：(1)此时R1两端的电压是4V；
(2) 替换电阻R0的阻值范围是15 £ R0 <20 或20 < R0 £ 30 。
8．在图所示的电路中，电源电压为6V，电阻R1为5Ω。闭合开关S时，电流表A的示数为2.0A，求：
(1) 电流表A1的示数I1。
(2) 通过电阻R2的电流I2。
【答案】(1)1.2A；(2)0.8A
【解析】
【详解】
(1) 电流表A1的示数
(2) 通过电阻R2的电流
答：(1) 电流表A1的示数1.2A；
(2) 通过电阻R2的电流0.8A。
9．实际测量中使用的大量程电流表是由小量程电流表改装而成的，下图是某同学改装后的电流表电路图，G是灵敏电流表，满偏电流（小量程电流表允许通过的最大电流）为Ig，内阻Rg为100Ω，R1、R2是定值电阻，R1= 16Ω，R2 =4Ω，当使用O、A两接线柱时，改装电流表的量程为0.6 A。求：
(1)灵敏电流表G的满偏电流Ig的值；
(2)使用B、O接线柱时改装电流表的量程。
【答案】(1)0.1A；(2)3A
【解析】
【分析】
【详解】
(1)由图可知：当使用A、O两接线柱时，电阻R1、R2串联后与灵敏电流表G并联；已知量程为0.6A，即干路最大电流为0.6A；根据串并联电路的电阻特点可得，总电阻
由 可得，此时该电流表两端的最大电压
则灵敏电流表G的满偏电流Ig的值
(2)使用B、O接线柱时，R1与Rg串联后再与R2并联；根据串联电阻的规律和欧姆定律，则电流表满偏时并联部分的电压
通过R2的电流
根据并联电路电流的规律，则干路的最大电流
即电表的量程为 。
答：(1)灵敏电流表G的满偏电流Ig的值为0.1A；
(2)使用B、O接线柱时的量程为 。
10．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。求：
(1)在虚线框中画出等效电路图；
(2)通过小灯泡L1的电流大小；
(3)通过小灯泡L2的电流大小。
【答案】(1) ；(2)0.6A；(3)2A
【解析】
【分析】
【详解】
(1)由图甲可知，题中的电路是并联连接，电流表A2测干路电流，A1测灯L1电流，所以电路图如下：
(2)由题意知，通过灯L1的电流I1=0.6A。
(3)干路的电流如图乙所示，量程为0 ，分度值为0.1A，故示数为2.6A，即I=2.6A，根据并联电路的电流特点，则有通过灯L2的电流
I2=I－I1=2.6A－0.6A=2A
答：(1)略；(2)通过小灯泡L1的电流大小为0.6A；(3)通过小灯泡L2的电流大小为2A。
11．认真观察分析图所示的电路并完成下列问题。
(1)若使灯泡L1、L2串联，应闭合开关_____，断开开关_____。
(2)串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2分别是多少？_____
(3)若断开开关S1，同时闭合开关S2、S3，此时电流表的示数为I =0.8A，通过L1的电流I1为0.35A，那么通过L2的电流I2是多少？_____
【答案】S1 S2、S3 都是0.25A 0.45A
【解析】
【分析】
【详解】
(1)从电路图可以看到，若使灯泡L1、L2串联，应闭合开关S1，断开开关S2、S3，这时电流从电源正极流出，流过灯泡L1，流过开关S1，再流过灯泡L2，电流表，最后回负极，这时灯泡L1、L2首尾相连，是串联。
(2)串联电路电流处处相等，串联时电流表的示数为0.25A，那么通过L1的电流I1和通过L2的电流I2都是0.25A。
(3)若断开开关S1，同时闭合开关S2、S3，这时电流从电源正极流出，分成两部分电流，一部分电流流过灯泡L1，流过开关S2，流过电流表，最后回负极；另一部分电流流过开关S3，灯泡L2，流过电流表，最后回负极；可知这是一个并联电路，两灯泡并联，电流表的示数为总电流大小，通过L1的电流I1为0.35A，根据并联电路电流规律可知，通过L2的电流I2是
通过L2的电流I2是0.45A。
答：(1)若使灯泡L1、L2串联，应闭合开关S1，断开开关S2、S3；(2)串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2都是0.25A；(3)通过L2的电流I2是0.45A。
12．如图所示电路，开关S接到a时，电压表示数为6V，开关S接到b时，电压表示数为4V，求：
(1)此时灯L1两端的电压为多少?
(2)如果开关s接到a时，灯L1，L2在电路里是怎么连接的?
(3)在开关s接到a时，通过灯L2的电流是0.6A，通过灯L1的电流是多少?
【答案】(1)2 V；(2)L1、L2是串联；(3)0.6A
【解析】
【分析】
【详解】
(1)如图所示电路，灯 与灯 串联，开关S接到a时，电压表测电源电压，电压表示数为6V，即电源电压为6V，开关S接到b时，电压表与灯 并联，测灯 两端电压，电压为4V，根据串联电路中电源电压等于各用电器两端电压之和，得灯L1两端的电压
U1=U－U2 =6V－4V =2 V
(2)电路中灯 与灯 串联，开关S接a时，只是改变了电压表的测量对象，不影响两盏灯的连接方式。
(3)因为串联电路电流处处相等，所以在开关S接到a时，若通过灯 的电流是0.6A，那么通过灯 的电流也是0.6A。
答：(1)灯 两端的电压为2V。
(2)电路中灯 与灯 串联。
(3)通过灯 的电流是0.6A，那么通过灯 的电流也是0.6A。
13．如图所示，已知电源电压为12V，电压表V1、V2的规格相同，闭合开关S，电压表V2的示数为7.5 V，通过灯泡L2的电流为0.5 A，回答下列问题：
(1)灯泡L1两端的电压是多少？
(2)通过灯泡L1的电流的是多少？
(3)若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
【答案】(1)4.5V；(2)0.5A；(3) 12V，0
【解析】
【分析】
【详解】
(1)据图可知，电路中L1、L2是串联的，电压表V1测量的是L1两端电压，V2测量的是L2两端电压，则L2两端的电压
U2＝7.5V
根据串联电路的电压特点可知，L1两端电压
U1=U−U2=12V−7.5V=4.5V
(2)L1、L2是串联的，已知通过灯泡L2电流为0.5A，根据串联电路中电流处处相等可知，通过灯泡L1的电流是0.5A。
(3)若灯泡L1灯丝烧断，此时V2与L2并联后再与V1串联，V2与L2并联，由并联电路电阻的规律可知，并联部分的总电阻比L2的电阻还小，而V1的电阻比并联部分的总电阻大得多，则并联部分分得的电压几乎为0，电压表V1分得的电压接近于电源电压，即电压表V1的示数为12V，电压表V2的示数为0。
答：(1)灯泡L1的电压为4.5V；
(2)通过灯泡L1的电流是0.5A；
(3)若灯泡L1灯丝烧断，则电压表V1的示数为12V，电压表V2的示数为0。
14．如图所示，电源电压3V，电流表的示数为1.5A，通过R的电流为0.7A，求：
(1)通过灯L1的电流？
(2)灯L2两端的电压？
(3)通过灯L2的电流？
【答案】(1)0.7A；(2)3V；(3)0.8A
【解析】
【分析】
【详解】
(1)由电路图可知，灯泡L1与电阻R串联后再与灯泡L2并联，电流表测干路电流，因为串联电路中各处的电流相等，所以通过L1的电路和通过R的电流相等，即通过灯L1的电流为
(2)由并联电路中各支路两端电压等于电源电压可知，灯L2两端的电压为
(3)由并联电路中干路电流等于各支路电流之和可知，通过L2的电流为
答：(1)通过灯L1的电流为0.7A；
(2)灯L2两端的电压为3V；
(3)通过灯L2的电流为0.8A。
15．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，
（1）通过L1和L2的电流分别是多大？
（2）电流表A3的读数是多少？
【答案】（1）0.18A，（2）0.14A；（3）0.47A．
【解析】
【分析】
【详解】
（1）由电路图可知，三灯泡并联，电流表A1测L1支路的电流，电流表A2测L1和L2支路的电流之和，电流表A3测干路电流，等效电路图如下图所示：
则通过L1的电路：
I1＝IA1＝0.18A，
因为并联电路中干路电流等于各支路电流之和，所以通过L2的电流：
I2＝IA2﹣IA1＝0.32A﹣0.18A＝0.14A；
（2）电流表A3的读数：
IA3＝IA2+I3＝0.32A+0.15A＝0.47A．
如果L1所在支路烧坏，则L2和L3并联，电流表A3测L2和L3支路的电流之和，电流表
答：（1）通过L1和L2的电流分别是0.18A和0.14A；
（2）A3电流大小为0.47A．
16．如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示：
(1)电路中的总电流是多少？
(2)通过灯L1和L2的电流各是多少？
【答案】(1) 1.5A；(2) 1.2A； 0.3A
【解析】
【分析】
【详解】
(1)由图甲可知，两灯并联，两电流表A1和A2分别测量的是干路和支路电流，由于干路电流大于支路电流，A1测量干路电流，故A1选用的是大量程，由乙图可知干路电流为I=1.5A。
(2)A2测量通过灯泡L2的电流，故A2选择的是小量程，所以L2的电流为I2=0.3A；由并联电路电流的规律 可得，通过灯L1的电流
通过灯L1的电流1.2A。
答：(1)电路中的总电流是1.5A。
(2) 通过灯L1的电流1.2A ；L2的电流是0.3A。
17．如图所示，电源电压为12V，开关闭合后两灯均发光，电流表A2的示数为2A，通过L1的电流为3A。求：
(1)A1的示数是多少？
(2)电灯L1两端的电压（即V的示数）是多少？
【答案】(1) 5A；(2) 12V
【解析】
【分析】
【详解】
(1)由电路图可知，两灯并联，A1测干路中的电流，A2测L2支路电流，A2的示数为2A，所以通过L2的电流为2A，由并联电路的电流特点可得，A1的示数：
I=I1+I2=3A+2A=5A
(2)图中电压表测L1两端电压，由并联电路的电压特点可得，L1两端的电压
U1=U=12V
答：(1)A1的示数是5A；
(2)电灯L1两端的电压是12V。
18．在如图甲所示的电路中，电流表 的示数是1.6A，电流表 的示数为0.8A，通过灯泡 的电流如图乙所示．则：
（1）电流表 的示数是多少？
（2）通过灯泡 和 的电流各是多少？
【答案】(1)0.56A；(2)0.8A；0.24A
【解析】
【分析】
【详解】
(1)因为 是并联电路， 测的是 和 电流之和，示数为0.8A， 测的是通过 电流，根据并联电路电流规律可知， 的示数一定比 的示数小，所以 所选的量程是0～0.6A，分度值是0.02A，指针所指的位置是0.56A；
(2)由并联电路电流的规律可知，通过灯泡L1的电流为：
I1=IA1-IA2=1.6A-0.8A=0.8A；
通过灯泡L2的电流为：
I2=IA2-I3=0.8A-0.56A=0.24A．
答：(1)电流表 的示数是0.56A；
(2)通过灯泡L1和L2的电流各是0.8A和0.24A．
19．如图所示电路，电流表A1示数为0.5A，A2示数为1.2A，求
(1)通过L2的电流是多大；
(2)通过L1的电流是多大。
【答案】(1)0.5A；(2)0.7A
【解析】
【分析】
【详解】
(1)由电路图知，两灯并联，电流表A1测的是通过灯L2的电流，A2测的是干路的电流，故通过灯L2的电流为0.5A。
(2)根据并联电路电流的特点可得，通过灯L1的电流
答：(1)通过L2的电流是0.5A；
(2)通过L1的电流是0.7A。
20．如图所示，电源电压恒定，R1的阻值为 ，R2的阻值为 。当S闭合，S1、S2断开时，电流表的示数为0.5 A：当S、S1、S2都闭合时，电流表的示数变化了0.4 A。求：
(1)电源两端电压U；
(2)定值电阻R3的阻值。
【答案】(1)15 V (2) 1
【解析】
【详解】
(1)由电路图知道，当S闭合，S1、S2断开时，R1 和R2 串联；由电阻的串联规律和 可知，电源电压是：
U=I（R1 +R2）=0.5A×（20Ω+10Ω）=15V；
(2) 当S、S1、S2都闭合时，R2 被短路，此时R1 和R3 并联，电流表测干路中的电流，此时的总电阻要小于R1，当S闭合，S1、S断开时，R1 和R2 串联，此时的总电阻要大于R1，所以R1 和R3并联的总电阻小于R1 和R2 串联的总电阻，由欧姆定律知道，当S、S1、S2都闭合时，干路中的电流变大，故并联后干路中的电流是：
I'=0.5A+0.4A=0.9A；
通过R1的电流为：
；
由并联电路的电流特点知道，通过R3 的电流是：
I3 =I′-I1 =0.9A-0.75A=0.15A，
由 知道，R3的阻值是：
。
答：(1)电源两端电压是15V；
(2)定值电阻R3的阻值100Ω。
21．如图所示，电源电压保持不变．当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少伏?_______
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少安_____?
【答案】2V 0.3A
【解析】
【分析】
【详解】
当S2、S3闭合，S1断开时，电阻R1短路，电路中只有R2，电压表示数为6V，即电源电压为6V；
（1）当S1、S3断开，S2闭合时，两电阻串联，电压表测R2的电压，此时电压表示数为4V，
根据串联电路电压的规律，则R1两端的电压为：
；
（2）当S1、S3闭合，S2断开时，两电阻并联，电流表A测干路电流，电流表A1测通过R1的电流；
根据并联电路电流的规律可得，通过R2的电流：
．
【点睛】
注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．另外关键是要读懂电路图，明确开关在不同状态时的电路结构，要多练习达到熟练的程度．
22．如图a所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为图b所示。求：
（1）L1和L2两端的电压；
（2）若将L1和L2改接为图c所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.5A，电流表A2的示数为1.3A，求此时通过L1的电流和L2两端的电压。
【答案】(1) 1.2V，4.8V；(2) 0.8A，6V
【解析】
【分析】
【详解】
(1)由图a所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；串联电路总电压大于部分电路电压，由图b所示电压表可知，两电压表指针位置相同，则电压表V1的量程为0～15V，分度值是0.5V，示数为6V，电压表V2的量程为0～3V，分度值是0.1V，示数为1.2V；则灯L1两端两端电压
U1=1.2V
灯L2两端电压
U2=U−U1=6V−1.2V=4.8V
(2)由图c所示电路可知，两灯泡并联，电流表A1测L2支路电流，电流表A2测干路电流，通过L1的电流
I1=I−I2=1.3A−0.5A=0.8A
灯L2并联在电源两端，电源电压为6V，则L2两端电压为6V。
答：(1) L1两端电压为1.2V，L2两端的电压为4.8V；
(2)通过L1的电流为0.8A，L2两端的电压为6V。
23．在如图所示的电路中，电阻R1的阻值为10Ω。闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A。求：
（1）电源电压；
（2）电阻R2的阻值。
【答案】（1）3V；（2）15Ω。
【解析】
【分析】
【详解】
(1)电源电压
U=I1R1=0.3A×10Ω=3V
(2)通过电阻R2的电流
I2=IA-I1=0.5A-0.3A=0.2A
电阻R2的阻值
R2= =15Ω
24．如图所示，电源电压保持不变，电阻R1＝10Ω。闭合开关S，电流表A1示数为2A，电流表A2示数为0.8A，求：
(1)通过电阻R1的电流I1；
(2)电源两端电压U；
(3)R2的阻值。
【答案】(1)1.2A；(2) 12V；(3) 15Ω。
【解析】
【分析】
【详解】
(1)由电路图可知，电阻R1与R2并联，电流表A1测电路总电流，A2测流过支路R2的电流由并联电路电流的特点可知，流过R1的电流
I1=I-I2=2A-0.8A=1.2A
(2)电源电压
U=U1=I1R1=1.2A×10Ω=12V
(3)由并联电路电压的规律可知R2两端的电压
U2=U=12V
电阻R2的阻值
R2= =15Ω
答：(1) 通过电阻R1的电流是1.2A；
(2)电源两端电压是12V；
(3)R2的阻值是15Ω。
25．在如图所示电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A。求：
(1)电源电压是多少？
(2)电阻R2两端的电压是多少？
(3)干路上的总电流是多少？
【答案】(1) 3V；(2) 3V；(3) 0.45A
【解析】
【分析】
【详解】
由图知，R1、R2并联，电流表测量通过R1的电流，I1=0.3A，
(1)(2)由 得电阻R1两端的电压
因为R1、R2并联，所以
电源电压和电阻R2两端的电压都是3V。
(3)通过R2的电流
所以
通过电路的总电流0.45A。
答：(1)电源电压是3V。
(2)电阻R2两端的电压是3V。
(3)干路上的总电流是0.45A。
26．如图所示，电源电压U为12V并保持不变，电阻R1阻值为20Ω，闭合开关S后，电流表A的示数I为1.8A。
求：（1）电流表A1的示数I1；
（2）通过电阻R2的电流I2；
（3）电阻R2的阻值。
【答案】(1) 0.6A；(2) 1.2A；(3) 10Ω
【解析】
【分析】
【详解】
由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测电阻R1支路的电流。
(1) 由欧姆定律得通过电阻R1的电流
I1= = =0.6A
即电流表A1的示数为0.6A。
(2)因并联电路中干路电流等于各支路电流之和， 通过R2的电流
I2=I−I1=1.8A−0.6A=1.2A
通过电阻R2的电流为1.2A。
(3)电阻R2的阻值
R2= = =10Ω
电阻R2的阻值为10Ω。
答：(1) 电流表A1的示数为0.6A；
(2) 通过电阻R2的电流为1.2A；
(3)电阻R2的阻值为10Ω。
27．如图甲所示的电路中，电源电压为3 V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1示数为1.38A，A2的示数如图乙所示。求：
(1) 灯泡L1、L2两端的电压分别是多少？
(2) 通过灯泡L1、L2的电流分别是多少？
(3) 若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
【答案】(1)3V、3V；(2)0.9A、0.48A；(3)0.48A、0.48A。
【解析】
【详解】
(1)由图甲可知，L1、L2并联，所以灯L1、L2两端电压等于电源电压，即
U1= U2 =U =3V
(2) A2测通过灯L2中的电流大小，A1测干路电流为1.38A，由并联电路电流的规律可知，干路电流等于各支路电流之和，因此由图乙可知选择的应为小量程，通过L2中的电流为0.48A，通过L1中的电流
I1 =I -I2 =1.38A - 0.48A = 0.9A
(3)由于并联电路各支路的工作互不影响，所以L1灯丝烧断后，通过L2的电流不变， A1的示数减小到与A2示数相等， 即均为0.48A。
答：(1) 灯泡L1、L2两端的电压均为3V；
(2) 通过灯泡L1、L2的电流分别是0.9A、0.48A；
(3) 若灯泡L1的灯丝烧断，电流表A1、A2的示数均为0.48A。
28．如图所示电路，当开关S1闭合时电流表示数是0.3A，当开关S1S2都闭合时电流表示数是0.5A．问：
（1）当S1S2都闭合时，灯泡L1L2是如何连接的？
（2）当S1S2都闭合时，通过灯泡L2的电流是多少A？
【答案】（1）并联；（2）0.2A。
【解析】
【分析】
【详解】
（1）当S1S2都闭合时，电流分别通过两只灯泡，故灯泡L1L2是并联；
（2）因为当S1闭合时，通过灯L1的电流I1=0.3A,
当S1、S2都闭合时，干路的电流I=0.5A,
所以通过灯L2的电流I2=I-I1=0.5A-0.3A=0.2A
29．如图，已知电源电压为9V，V1表示数为6V，通过L2的电流为2.5A，则：
(1)灯L1和L2两端的电压各是多少？
(2)通过L1的电流是多少？电流表示数为多少？
【答案】 6V 3V 2.5A 2.5A
【解析】如图电路，两灯串联，电流表测量电流，电压表V1测量L1的电压，电压表V2测量L2的电压。
（1）电压表V1测量L1的电压，示数为6V，所以L1的电压为6V，
即U_1=6"V" ；
串联电路的总电压等于各部分电压之和，所以L2的电压为：
U_2=U-U_1=9"V"-6"V=3V" ；
（2）两灯串联，串联电路的电流处处相等，所以可得：
I=I_1=I_2=2.5"A" 。
点睛：重点是串联电路的电压和电流特点的应用，牢记串联电路的电流处处相等，总电压等于各部分电压之和。
压轴题05电流和电路
1．如图所示的电路中，电阻R1的阻值为30Ω，闭合开关S，A1的示数为0.4A，A的示数为0.6A，求：
(1)R1两端的电压；
(2)R2的电阻；
(3)R2的电功率。
2．标有“6V 3W”的小灯泡L与额定功率为6W的电阻器R按如图电路连接在一个恒定电压的电源上，闭合开关S时，灯L正常发光，且电流表的示数为0.75A。求：
(1)电源电压；
(2)流过小灯泡的电流；
(3)电阻器R的电阻值；
(4)电路的总功率。
3．如图所示的电路中，电源两端电压保持不变，电阻R1 =10Ω, R2 =5Ω．当开关S闭合后，电压表的示数为2V．
求：（1）电流表的示数；
（2）电源两端的电压；
（3）电阻R2通电10s电流所做的功．
4．右图所示，滑动变阻器R1、R2的规格都为“10Ω 2A”，灯泡L标有“3.0V 3.0W”的字样（不考虑灯丝电阻的变化）。当两个滑动变阻器的滑片P都在最左端时，闭合开关S，调节滑动变阻器R2的滑片至某位置时，灯泡恰好正常发光，此时电流表A的示数为1.6A，求：
（1）灯L的电阻；
（2）电源的电压；
（3）此时滑动变阻器R2接入电路的阻值。
5．在图（a）所示的电路中，电源电压为12伏，电阻R1的阻值为40欧。
(1)闭合开关S，求电流表的示数I；
(2)电路中有A、B、C三点，现将电阻R2并联接入其中的某两点，当开关S断开时，观察到电流表的指针如图（b）所示。根据相关信息，请写出电阻R2的接入点，并计算电阻R2的阻值。
6．如图所示，电源电压恒定，电阻R1为20Ω，R2为10Ω，闭合开关S，电流表A1、A2的示数分别为0.9A和0.6A。求：
(1)通过R1的电流；
(2)电源电压；
(3)通电10秒电阻R2产生的热量。
7．在如图（a）所示的电路中，电源电压为6V，且保持不变，电阻R1的阻值为20，滑动变阻器上标有“50Ω 2A”字样。闭合开关，当变阻器滑片位于某位置时，电流表的示数为0.2A。求：
(1)此时R1两端的电压U1。
(2)现用电阻R0替换电阻R1，闭合开关，当变阻器滑片位于某位置时，电压表的示数如图（b）所示，移动滑动变阻器滑片到另一位置，电流表的示数如图（c）所示。求替换电阻R0的阻值范围。
8．在图所示的电路中，电源电压为6V，电阻R1为5Ω。闭合开关S时，电流表A的示数为2.0A，求：
(1) 电流表A1的示数I1。
(2) 通过电阻R2的电流I2。
9．实际测量中使用的大量程电流表是由小量程电流表改装而成的，下图是某同学改装后的电流表电路图，G是灵敏电流表，满偏电流（小量程电流表允许通过的最大电流）为Ig，内阻Rg为100Ω，R1、R2是定值电阻，R1= 16Ω，R2 =4Ω，当使用O、A两接线柱时，改装电流表的量程为0.6 A。求：
(1)灵敏电流表G的满偏电流Ig的值；
(2)使用B、O接线柱时改装电流表的量程。
10．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。求：
(1)在虚线框中画出等效电路图；
(2)通过小灯泡L1的电流大小；
(3)通过小灯泡L2的电流大小。
11．认真观察分析图所示的电路并完成下列问题。
(1)若使灯泡L1、L2串联，应闭合开关_____，断开开关_____。
(2)串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2分别是多少？_____
(3)若断开开关S1，同时闭合开关S2、S3，此时电流表的示数为I =0.8A，通过L1的电流I1为0.35A，那么通过L2的电流I2是多少？_____
12．如图所示电路，开关S接到a时，电压表示数为6V，开关S接到b时，电压表示数为4V，求：
(1)此时灯L1两端的电压为多少?
(2)如果开关s接到a时，灯L1，L2在电路里是怎么连接的?
(3)在开关s接到a时，通过灯L2的电流是0.6A，通过灯L1的电流是多少?
13．如图所示，已知电源电压为12V，电压表V1、V2的规格相同，闭合开关S，电压表V2的示数为7.5 V，通过灯泡L2的电流为0.5 A，回答下列问题：
(1)灯泡L1两端的电压是多少？
(2)通过灯泡L1的电流的是多少？
(3)若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
14．如图所示，电源电压3V，电流表的示数为1.5A，通过R的电流为0.7A，求：
(1)通过灯L1的电流？
(2)灯L2两端的电压？
(3)通过灯L2的电流？
15．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，
（1）通过L1和L2的电流分别是多大？
（2）电流表A3的读数是多少？
16．如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示：
(1)电路中的总电流是多少？
(2)通过灯L1和L2的电流各是多少？
17．如图所示，电源电压为12V，开关闭合后两灯均发光，电流表A2的示数为2A，通过L1的电流为3A。求：
(1)A1的示数是多少？
(2)电灯L1两端的电压（即V的示数）是多少？
18．在如图甲所示的电路中，电流表的示数是1.6A，电流表的示数为0.8A，通过灯泡的电流如图乙所示．则：
（1）电流表的示数是多少？
（2）通过灯泡和的电流各是多少？
19．如图所示电路，电流表A1示数为0.5A，A2示数为1.2A，求
(1)通过L2的电流是多大；
(2)通过L1的电流是多大。
20．如图所示，电源电压恒定，R1的阻值为，R2的阻值为。当S闭合，S1、S2断开时，电流表的示数为0.5 A：当S、S1、S2都闭合时，电流表的示数变化了0.4 A。求：
(1)电源两端电压U；
(2)定值电阻R3的阻值。
21．如图所示，电源电压保持不变．当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少伏?_______
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少安_____?
22．如图a所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为图b所示。求：
（1）L1和L2两端的电压；
（2）若将L1和L2改接为图c所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.5A，电流表A2的示数为1.3A，求此时通过L1的电流和L2两端的电压。
23．在如图所示的电路中，电阻R1的阻值为10Ω。闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A。求：
（1）电源电压；
（2）电阻R2的阻值。
24．如图所示，电源电压保持不变，电阻R1＝10Ω。闭合开关S，电流表A1示数为2A，电流表A2示数为0.8A，求：
(1)通过电阻R1的电流I1；
(2)电源两端电压U；
(3)R2的阻值。
25．在如图所示电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A。求：
(1)电源电压是多少？
(2)电阻R2两端的电压是多少？
(3)干路上的总电流是多少？
26．如图所示，电源电压U为12V并保持不变，电阻R1阻值为20Ω，闭合开关S后，电流表A的示数I为1.8A。
求：（1）电流表A1的示数I1；
（2）通过电阻R2的电流I2；
（3）电阻R2的阻值。
27．如图甲所示的电路中，电源电压为3 V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1示数为1.38A，A2的示数如图乙所示。求：
(1) 灯泡L1、L2两端的电压分别是多少？
(2) 通过灯泡L1、L2的电流分别是多少？
(3) 若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
28．如图所示电路，当开关S1闭合时电流表示数是0.3A，当开关S1S2都闭合时电流表示数是0.5A．问：
（1）当S1S2都闭合时，灯泡L1L2是如何连接的？
（2）当S1S2都闭合时，通过灯泡L2的电流是多少A？
29．如图，已知电源电压为9V，V1表示数为6V，通过L2的电流为2.5A，则：
(1)灯L1和L2两端的电压各是多少？
(2)通过L1的电流是多少？电流表示数为多少？
压轴题05答案
1．如图所示的电路中，电阻R1的阻值为30Ω，闭合开关S，A1的示数为0.4A，A的示数为0.6A，求：
(1)R1两端的电压；
(2)R2的电阻；
(3)R2的电功率。
【答案】(1)12V；(2) ；(3)2.4W
【解析】
【分析】
【详解】
(1)由电路图可知，两个电阻并联，其两端电压即为电源电压，电流表A1测量支路电阻R1的电流，电流表A测量干路电流，由并联电阻特性可知
(2)由并联电路分流特性，电阻R2的两端电压即为电源电压，与电阻R1的两端电压相同，可知通过电阻R2的支路电流为
则
(3)由电功率公式
答：(1)R1两端的电压为12V；
(2)R2的电阻为 ；
(3)R2的电功率为2.4W。
2．标有“6V 3W”的小灯泡L与额定功率为6W的电阻器R按如图电路连接在一个恒定电压的电源上，闭合开关S时，灯L正常发光，且电流表的示数为0.75A。求：
(1)电源电压；
(2)流过小灯泡的电流；
(3)电阻器R的电阻值；
(4)电路的总功率。
【答案】(1) 6V；(2) 0.5A；(3) 24Ω；(4) 4.5W
【解析】
【分析】
【详解】
(1)由图可知小灯泡L与电阻器R并联，闭合开关S时，灯L正常发光，根据并联电路电压规律可知电源电压
(2)由P=UI可得通过小灯泡的电流
(3)闭合开关S时，灯L正常发光，电流表测干路电流，示数为0.75，根据并联分流的特点可知通过电阻器R的电流
根据并联电路电压规律可知电阻器R两端电压为6V，由 可得电阻器R的电阻值
(4)电路的总功率
答：(1)电源电压是6V；
(2)流过小灯泡的电流0.5A；
(3)电阻器R的电阻值24Ω；
(4)电路的总功率4.5W。
3．如图所示的电路中，电源两端电压保持不变，电阻R1 =10Ω, R2 =5Ω．当开关S闭合后，电压表的示数为2V．
求：（1）电流表的示数；
（2）电源两端的电压；
（3）电阻R2通电10s电流所做的功．
【答案】（1）0.2A（2）3V（3）2J
【解析】
【分析】
【详解】
(1)由欧姆定律可得：I= = =0.2A;
(2) 由电路图可知,R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流． (1)由I＝ 可得,R2两端电压： U2＝IR2＝0.2A×5Ω＝1V，因串联电路中总电压等于各分电压之和，所以,R1两端的电压(即电压表的示数): U＝U1+U2＝2V+1V＝3V；
(3)通电10秒钟电阻R2上产生的热量： Q2=W2＝U2It＝1V×0.2A×10s＝2J．
4．右图所示，滑动变阻器R1、R2的规格都为“10Ω 2A”，灯泡L标有“3.0V 3.0W”的字样（不考虑灯丝电阻的变化）。当两个滑动变阻器的滑片P都在最左端时，闭合开关S，调节滑动变阻器R2的滑片至某位置时，灯泡恰好正常发光，此时电流表A的示数为1.6A，求：
（1）灯L的电阻；
（2）电源的电压；
（3）此时滑动变阻器R2接入电路的阻值。
【答案】（1）3Ω ；（2） 6 V ；（3）3Ω
【解析】
【分析】
【详解】
由电路图可知，灯泡L与R2串联后再与R1并联，电流表测干路电流。
(1)灯L的电阻
RL＝ ＝3Ω
(2)由P＝UI可得，灯泡正常发光时L支路的电流
IL＝ ＝ ＝1A
因并联电路中干路电流等于各支路电流之和，所以，通过R1的电流
I1＝I−IL＝1.6A−1A＝0.6A
因并联电路中各支路两端的电压相等，所以，由I＝ 可得，电源的电压
U＝I1R1＝0.6A×10Ω＝6V
(3)因串联电路中总电压等于各分电压之和，所以，R2两端的电压
U2＝U−UL＝6V−3V＝3V
因串联电路中各处的电流相等，所以，此时滑动变阻器R2接入电路的阻值
R2＝ ＝ ＝3Ω
5．在图（a）所示的电路中，电源电压为12伏，电阻R1的阻值为40欧。
(1)闭合开关S，求电流表的示数I；
(2)电路中有A、B、C三点，现将电阻R2并联接入其中的某两点，当开关S断开时，观察到电流表的指针如图（b）所示。根据相关信息，请写出电阻R2的接入点，并计算电阻R2的阻值。
【答案】(1) 0.3A；(2) 电阻R2接入AC之间，阻值为60Ω，电阻R2接入BC之间，阻值为20Ω
【解析】
【分析】
【详解】
(1)闭合开关S，电流表的示数
(2)①若并联在AB两端，开关S断开时电路断路，电流表示数为0。
②若并联在AC之间，开关S断开时R2单独接入电路，电路电流变小，因此此时电流表示数为0.2A，则电阻R2的阻值
③若并联在BC两端，开关S断开时两电阻串联，电路电阻增大，电流减小，因此此时电流表示数为0.2A，电路总电阻为
则电阻R2的阻值
综上所述电阻R2接入AC之间，阻值为60Ω，或电阻R2接入BC之间，阻值为20Ω。
答：(1) 电流表的示数为0.3A；
(2) 电阻R2接入AC之间，阻值为60Ω，或电阻R2接入BC之间，阻值为20Ω。
6．如图所示，电源电压恒定，电阻R1为20Ω，R2为10Ω，闭合开关S，电流表A1、A2的示数分别为0.9A和0.6A。求：
(1)通过R1的电流；
(2)电源电压；
(3)通电10秒电阻R2产生的热量。
【答案】(1)0.3A；(2)6V；(3)36J
【解析】
【分析】
【详解】
(1)由电路图知道，R1、R2并联，并且A1测量干路电流，A2 测量通过R2的电流，即
I=0.9A
I2 =0.6A
又因为并联电路中干路电流等于各支路电流之和，所以，通过R1 的电流
I1 =I-I2 =0.9A-0.6A=0.3A
(2)由并联电路电压规律和 知道，电源电压
U=U1 =I1 R1 =0.3A×20Ω=6V
(3) R2 产生的电热
Q=W2 =UI2 t=6V×0.6A×10s=36J
答：(1)通过R1的电流是0.3A；
(2)电源电压是6V；
(3)通电10秒电阻R2产生的热量是36J。
7．在如图（a）所示的电路中，电源电压为6V，且保持不变，电阻R1的阻值为20 ，滑动变阻器上标有“50Ω 2A”字样。闭合开关，当变阻器滑片位于某位置时，电流表的示数为0.2A。求：
(1)此时R1两端的电压U1。
(2)现用电阻R0替换电阻R1，闭合开关，当变阻器滑片位于某位置时，电压表的示数如图（b）所示，移动滑动变阻器滑片到另一位置，电流表的示数如图（c）所示。求替换电阻R0的阻值范围。
【答案】(1)4V；(2)15 £ R0 <20 或20 < R0 £ 30
【解析】
【详解】
(1) R1两端的电压
(2)当 U1min＝3V时， I max＝0.2A
当 U1max＝6V时， Imin ＝0.2A
其中当I＝0.2A，U2 ＝2V，即U1 ＝4V时
不满足滑动变阻器的滑片在两个不同位置，所以R0 ¹20 ，因此： 15 £ R0 <20 或20 < R0 £ 30 。
答：(1)此时R1两端的电压是4V；
(2) 替换电阻R0的阻值范围是15 £ R0 <20 或20 < R0 £ 30 。
8．在图所示的电路中，电源电压为6V，电阻R1为5Ω。闭合开关S时，电流表A的示数为2.0A，求：
(1) 电流表A1的示数I1。
(2) 通过电阻R2的电流I2。
【答案】(1)1.2A；(2)0.8A
【解析】
【详解】
(1) 电流表A1的示数
(2) 通过电阻R2的电流
答：(1) 电流表A1的示数1.2A；
(2) 通过电阻R2的电流0.8A。
9．实际测量中使用的大量程电流表是由小量程电流表改装而成的，下图是某同学改装后的电流表电路图，G是灵敏电流表，满偏电流（小量程电流表允许通过的最大电流）为Ig，内阻Rg为100Ω，R1、R2是定值电阻，R1= 16Ω，R2 =4Ω，当使用O、A两接线柱时，改装电流表的量程为0.6 A。求：
(1)灵敏电流表G的满偏电流Ig的值；
(2)使用B、O接线柱时改装电流表的量程。
【答案】(1)0.1A；(2)3A
【解析】
【分析】
【详解】
(1)由图可知：当使用A、O两接线柱时，电阻R1、R2串联后与灵敏电流表G并联；已知量程为0.6A，即干路最大电流为0.6A；根据串并联电路的电阻特点可得，总电阻
由 可得，此时该电流表两端的最大电压
则灵敏电流表G的满偏电流Ig的值
(2)使用B、O接线柱时，R1与Rg串联后再与R2并联；根据串联电阻的规律和欧姆定律，则电流表满偏时并联部分的电压
通过R2的电流
根据并联电路电流的规律，则干路的最大电流
即电表的量程为 。
答：(1)灵敏电流表G的满偏电流Ig的值为0.1A；
(2)使用B、O接线柱时的量程为 。
10．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。求：
(1)在虚线框中画出等效电路图；
(2)通过小灯泡L1的电流大小；
(3)通过小灯泡L2的电流大小。
【答案】(1) ；(2)0.6A；(3)2A
【解析】
【分析】
【详解】
(1)由图甲可知，题中的电路是并联连接，电流表A2测干路电流，A1测灯L1电流，所以电路图如下：
(2)由题意知，通过灯L1的电流I1=0.6A。
(3)干路的电流如图乙所示，量程为0 ，分度值为0.1A，故示数为2.6A，即I=2.6A，根据并联电路的电流特点，则有通过灯L2的电流
I2=I－I1=2.6A－0.6A=2A
答：(1)略；(2)通过小灯泡L1的电流大小为0.6A；(3)通过小灯泡L2的电流大小为2A。
11．认真观察分析图所示的电路并完成下列问题。
(1)若使灯泡L1、L2串联，应闭合开关_____，断开开关_____。
(2)串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2分别是多少？_____
(3)若断开开关S1，同时闭合开关S2、S3，此时电流表的示数为I =0.8A，通过L1的电流I1为0.35A，那么通过L2的电流I2是多少？_____
【答案】S1 S2、S3 都是0.25A 0.45A
【解析】
【分析】
【详解】
(1)从电路图可以看到，若使灯泡L1、L2串联，应闭合开关S1，断开开关S2、S3，这时电流从电源正极流出，流过灯泡L1，流过开关S1，再流过灯泡L2，电流表，最后回负极，这时灯泡L1、L2首尾相连，是串联。
(2)串联电路电流处处相等，串联时电流表的示数为0.25A，那么通过L1的电流I1和通过L2的电流I2都是0.25A。
(3)若断开开关S1，同时闭合开关S2、S3，这时电流从电源正极流出，分成两部分电流，一部分电流流过灯泡L1，流过开关S2，流过电流表，最后回负极；另一部分电流流过开关S3，灯泡L2，流过电流表，最后回负极；可知这是一个并联电路，两灯泡并联，电流表的示数为总电流大小，通过L1的电流I1为0.35A，根据并联电路电流规律可知，通过L2的电流I2是
通过L2的电流I2是0.45A。
答：(1)若使灯泡L1、L2串联，应闭合开关S1，断开开关S2、S3；(2)串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2都是0.25A；(3)通过L2的电流I2是0.45A。
12．如图所示电路，开关S接到a时，电压表示数为6V，开关S接到b时，电压表示数为4V，求：
(1)此时灯L1两端的电压为多少?
(2)如果开关s接到a时，灯L1，L2在电路里是怎么连接的?
(3)在开关s接到a时，通过灯L2的电流是0.6A，通过灯L1的电流是多少?
【答案】(1)2 V；(2)L1、L2是串联；(3)0.6A
【解析】
【分析】
【详解】
(1)如图所示电路，灯 与灯 串联，开关S接到a时，电压表测电源电压，电压表示数为6V，即电源电压为6V，开关S接到b时，电压表与灯 并联，测灯 两端电压，电压为4V，根据串联电路中电源电压等于各用电器两端电压之和，得灯L1两端的电压
U1=U－U2 =6V－4V =2 V
(2)电路中灯 与灯 串联，开关S接a时，只是改变了电压表的测量对象，不影响两盏灯的连接方式。
(3)因为串联电路电流处处相等，所以在开关S接到a时，若通过灯 的电流是0.6A，那么通过灯 的电流也是0.6A。
答：(1)灯 两端的电压为2V。
(2)电路中灯 与灯 串联。
(3)通过灯 的电流是0.6A，那么通过灯 的电流也是0.6A。
13．如图所示，已知电源电压为12V，电压表V1、V2的规格相同，闭合开关S，电压表V2的示数为7.5 V，通过灯泡L2的电流为0.5 A，回答下列问题：
(1)灯泡L1两端的电压是多少？
(2)通过灯泡L1的电流的是多少？
(3)若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
【答案】(1)4.5V；(2)0.5A；(3) 12V，0
【解析】
【分析】
【详解】
(1)据图可知，电路中L1、L2是串联的，电压表V1测量的是L1两端电压，V2测量的是L2两端电压，则L2两端的电压
U2＝7.5V
根据串联电路的电压特点可知，L1两端电压
U1=U−U2=12V−7.5V=4.5V
(2)L1、L2是串联的，已知通过灯泡L2电流为0.5A，根据串联电路中电流处处相等可知，通过灯泡L1的电流是0.5A。
(3)若灯泡L1灯丝烧断，此时V2与L2并联后再与V1串联，V2与L2并联，由并联电路电阻的规律可知，并联部分的总电阻比L2的电阻还小，而V1的电阻比并联部分的总电阻大得多，则并联部分分得的电压几乎为0，电压表V1分得的电压接近于电源电压，即电压表V1的示数为12V，电压表V2的示数为0。
答：(1)灯泡L1的电压为4.5V；
(2)通过灯泡L1的电流是0.5A；
(3)若灯泡L1灯丝烧断，则电压表V1的示数为12V，电压表V2的示数为0。
14．如图所示，电源电压3V，电流表的示数为1.5A，通过R的电流为0.7A，求：
(1)通过灯L1的电流？
(2)灯L2两端的电压？
(3)通过灯L2的电流？
【答案】(1)0.7A；(2)3V；(3)0.8A
【解析】
【分析】
【详解】
(1)由电路图可知，灯泡L1与电阻R串联后再与灯泡L2并联，电流表测干路电流，因为串联电路中各处的电流相等，所以通过L1的电路和通过R的电流相等，即通过灯L1的电流为
(2)由并联电路中各支路两端电压等于电源电压可知，灯L2两端的电压为
(3)由并联电路中干路电流等于各支路电流之和可知，通过L2的电流为
答：(1)通过灯L1的电流为0.7A；
(2)灯L2两端的电压为3V；
(3)通过灯L2的电流为0.8A。
15．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，
（1）通过L1和L2的电流分别是多大？
（2）电流表A3的读数是多少？
【答案】（1）0.18A，（2）0.14A；（3）0.47A．
【解析】
【分析】
【详解】
（1）由电路图可知，三灯泡并联，电流表A1测L1支路的电流，电流表A2测L1和L2支路的电流之和，电流表A3测干路电流，等效电路图如下图所示：
则通过L1的电路：
I1＝IA1＝0.18A，
因为并联电路中干路电流等于各支路电流之和，所以通过L2的电流：
I2＝IA2﹣IA1＝0.32A﹣0.18A＝0.14A；
（2）电流表A3的读数：
IA3＝IA2+I3＝0.32A+0.15A＝0.47A．
如果L1所在支路烧坏，则L2和L3并联，电流表A3测L2和L3支路的电流之和，电流表
答：（1）通过L1和L2的电流分别是0.18A和0.14A；
（2）A3电流大小为0.47A．
16．如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示：
(1)电路中的总电流是多少？
(2)通过灯L1和L2的电流各是多少？
【答案】(1) 1.5A；(2) 1.2A； 0.3A
【解析】
【分析】
【详解】
(1)由图甲可知，两灯并联，两电流表A1和A2分别测量的是干路和支路电流，由于干路电流大于支路电流，A1测量干路电流，故A1选用的是大量程，由乙图可知干路电流为I=1.5A。
(2)A2测量通过灯泡L2的电流，故A2选择的是小量程，所以L2的电流为I2=0.3A；由并联电路电流的规律 可得，通过灯L1的电流
通过灯L1的电流1.2A。
答：(1)电路中的总电流是1.5A。
(2) 通过灯L1的电流1.2A ；L2的电流是0.3A。
17．如图所示，电源电压为12V，开关闭合后两灯均发光，电流表A2的示数为2A，通过L1的电流为3A。求：
(1)A1的示数是多少？
(2)电灯L1两端的电压（即V的示数）是多少？
【答案】(1) 5A；(2) 12V
【解析】
【分析】
【详解】
(1)由电路图可知，两灯并联，A1测干路中的电流，A2测L2支路电流，A2的示数为2A，所以通过L2的电流为2A，由并联电路的电流特点可得，A1的示数：
I=I1+I2=3A+2A=5A
(2)图中电压表测L1两端电压，由并联电路的电压特点可得，L1两端的电压
U1=U=12V
答：(1)A1的示数是5A；
(2)电灯L1两端的电压是12V。
18．在如图甲所示的电路中，电流表 的示数是1.6A，电流表 的示数为0.8A，通过灯泡 的电流如图乙所示．则：
（1）电流表 的示数是多少？
（2）通过灯泡 和 的电流各是多少？
【答案】(1)0.56A；(2)0.8A；0.24A
【解析】
【分析】
【详解】
(1)因为 是并联电路， 测的是 和 电流之和，示数为0.8A， 测的是通过 电流，根据并联电路电流规律可知， 的示数一定比 的示数小，所以 所选的量程是0～0.6A，分度值是0.02A，指针所指的位置是0.56A；
(2)由并联电路电流的规律可知，通过灯泡L1的电流为：
I1=IA1-IA2=1.6A-0.8A=0.8A；
通过灯泡L2的电流为：
I2=IA2-I3=0.8A-0.56A=0.24A．
答：(1)电流表 的示数是0.56A；
(2)通过灯泡L1和L2的电流各是0.8A和0.24A．
19．如图所示电路，电流表A1示数为0.5A，A2示数为1.2A，求
(1)通过L2的电流是多大；
(2)通过L1的电流是多大。
【答案】(1)0.5A；(2)0.7A
【解析】
【分析】
【详解】
(1)由电路图知，两灯并联，电流表A1测的是通过灯L2的电流，A2测的是干路的电流，故通过灯L2的电流为0.5A。
(2)根据并联电路电流的特点可得，通过灯L1的电流
答：(1)通过L2的电流是0.5A；
(2)通过L1的电流是0.7A。
20．如图所示，电源电压恒定，R1的阻值为 ，R2的阻值为 。当S闭合，S1、S2断开时，电流表的示数为0.5 A：当S、S1、S2都闭合时，电流表的示数变化了0.4 A。求：
(1)电源两端电压U；
(2)定值电阻R3的阻值。
【答案】(1)15 V (2) 1
【解析】
【详解】
(1)由电路图知道，当S闭合，S1、S2断开时，R1 和R2 串联；由电阻的串联规律和 可知，电源电压是：
U=I（R1 +R2）=0.5A×（20Ω+10Ω）=15V；
(2) 当S、S1、S2都闭合时，R2 被短路，此时R1 和R3 并联，电流表测干路中的电流，此时的总电阻要小于R1，当S闭合，S1、S断开时，R1 和R2 串联，此时的总电阻要大于R1，所以R1 和R3并联的总电阻小于R1 和R2 串联的总电阻，由欧姆定律知道，当S、S1、S2都闭合时，干路中的电流变大，故并联后干路中的电流是：
I'=0.5A+0.4A=0.9A；
通过R1的电流为：
；
由并联电路的电流特点知道，通过R3 的电流是：
I3 =I′-I1 =0.9A-0.75A=0.15A，
由 知道，R3的阻值是：
。
答：(1)电源两端电压是15V；
(2)定值电阻R3的阻值100Ω。
21．如图所示，电源电压保持不变．当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少伏?_______
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少安_____?
【答案】2V 0.3A
【解析】
【分析】
【详解】
当S2、S3闭合，S1断开时，电阻R1短路，电路中只有R2，电压表示数为6V，即电源电压为6V；
（1）当S1、S3断开，S2闭合时，两电阻串联，电压表测R2的电压，此时电压表示数为4V，
根据串联电路电压的规律，则R1两端的电压为：
；
（2）当S1、S3闭合，S2断开时，两电阻并联，电流表A测干路电流，电流表A1测通过R1的电流；
根据并联电路电流的规律可得，通过R2的电流：
．
【点睛】
注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．另外关键是要读懂电路图，明确开关在不同状态时的电路结构，要多练习达到熟练的程度．
22．如图a所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为图b所示。求：
（1）L1和L2两端的电压；
（2）若将L1和L2改接为图c所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.5A，电流表A2的示数为1.3A，求此时通过L1的电流和L2两端的电压。
【答案】(1) 1.2V，4.8V；(2) 0.8A，6V
【解析】
【分析】
【详解】
(1)由图a所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；串联电路总电压大于部分电路电压，由图b所示电压表可知，两电压表指针位置相同，则电压表V1的量程为0～15V，分度值是0.5V，示数为6V，电压表V2的量程为0～3V，分度值是0.1V，示数为1.2V；则灯L1两端两端电压
U1=1.2V
灯L2两端电压
U2=U−U1=6V−1.2V=4.8V
(2)由图c所示电路可知，两灯泡并联，电流表A1测L2支路电流，电流表A2测干路电流，通过L1的电流
I1=I−I2=1.3A−0.5A=0.8A
灯L2并联在电源两端，电源电压为6V，则L2两端电压为6V。
答：(1) L1两端电压为1.2V，L2两端的电压为4.8V；
(2)通过L1的电流为0.8A，L2两端的电压为6V。
23．在如图所示的电路中，电阻R1的阻值为10Ω。闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A。求：
（1）电源电压；
（2）电阻R2的阻值。
【答案】（1）3V；（2）15Ω。
【解析】
【分析】
【详解】
(1)电源电压
U=I1R1=0.3A×10Ω=3V
(2)通过电阻R2的电流
I2=IA-I1=0.5A-0.3A=0.2A
电阻R2的阻值
R2= =15Ω
24．如图所示，电源电压保持不变，电阻R1＝10Ω。闭合开关S，电流表A1示数为2A，电流表A2示数为0.8A，求：
(1)通过电阻R1的电流I1；
(2)电源两端电压U；
(3)R2的阻值。
【答案】(1)1.2A；(2) 12V；(3) 15Ω。
【解析】
【分析】
【详解】
(1)由电路图可知，电阻R1与R2并联，电流表A1测电路总电流，A2测流过支路R2的电流由并联电路电流的特点可知，流过R1的电流
I1=I-I2=2A-0.8A=1.2A
(2)电源电压
U=U1=I1R1=1.2A×10Ω=12V
(3)由并联电路电压的规律可知R2两端的电压
U2=U=12V
电阻R2的阻值
R2= =15Ω
答：(1) 通过电阻R1的电流是1.2A；
(2)电源两端电压是12V；
(3)R2的阻值是15Ω。
25．在如图所示电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A。求：
(1)电源电压是多少？
(2)电阻R2两端的电压是多少？
(3)干路上的总电流是多少？
【答案】(1) 3V；(2) 3V；(3) 0.45A
【解析】
【分析】
【详解】
由图知，R1、R2并联，电流表测量通过R1的电流，I1=0.3A，
(1)(2)由 得电阻R1两端的电压
因为R1、R2并联，所以
电源电压和电阻R2两端的电压都是3V。
(3)通过R2的电流
所以
通过电路的总电流0.45A。
答：(1)电源电压是3V。
(2)电阻R2两端的电压是3V。
(3)干路上的总电流是0.45A。
26．如图所示，电源电压U为12V并保持不变，电阻R1阻值为20Ω，闭合开关S后，电流表A的示数I为1.8A。
求：（1）电流表A1的示数I1；
（2）通过电阻R2的电流I2；
（3）电阻R2的阻值。
【答案】(1) 0.6A；(2) 1.2A；(3) 10Ω
【解析】
【分析】
【详解】
由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测电阻R1支路的电流。
(1) 由欧姆定律得通过电阻R1的电流
I1= = =0.6A
即电流表A1的示数为0.6A。
(2)因并联电路中干路电流等于各支路电流之和， 通过R2的电流
I2=I−I1=1.8A−0.6A=1.2A
通过电阻R2的电流为1.2A。
(3)电阻R2的阻值
R2= = =10Ω
电阻R2的阻值为10Ω。
答：(1) 电流表A1的示数为0.6A；
(2) 通过电阻R2的电流为1.2A；
(3)电阻R2的阻值为10Ω。
27．如图甲所示的电路中，电源电压为3 V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1示数为1.38A，A2的示数如图乙所示。求：
(1) 灯泡L1、L2两端的电压分别是多少？
(2) 通过灯泡L1、L2的电流分别是多少？
(3) 若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
【答案】(1)3V、3V；(2)0.9A、0.48A；(3)0.48A、0.48A。
【解析】
【详解】
(1)由图甲可知，L1、L2并联，所以灯L1、L2两端电压等于电源电压，即
U1= U2 =U =3V
(2) A2测通过灯L2中的电流大小，A1测干路电流为1.38A，由并联电路电流的规律可知，干路电流等于各支路电流之和，因此由图乙可知选择的应为小量程，通过L2中的电流为0.48A，通过L1中的电流
I1 =I -I2 =1.38A - 0.48A = 0.9A
(3)由于并联电路各支路的工作互不影响，所以L1灯丝烧断后，通过L2的电流不变， A1的示数减小到与A2示数相等， 即均为0.48A。
答：(1) 灯泡L1、L2两端的电压均为3V；
(2) 通过灯泡L1、L2的电流分别是0.9A、0.48A；
(3) 若灯泡L1的灯丝烧断，电流表A1、A2的示数均为0.48A。
28．如图所示电路，当开关S1闭合时电流表示数是0.3A，当开关S1S2都闭合时电流表示数是0.5A．问：
（1）当S1S2都闭合时，灯泡L1L2是如何连接的？
（2）当S1S2都闭合时，通过灯泡L2的电流是多少A？
【答案】（1）并联；（2）0.2A。
【解析】
【分析】
【详解】
（1）当S1S2都闭合时，电流分别通过两只灯泡，故灯泡L1L2是并联；
（2）因为当S1闭合时，通过灯L1的电流I1=0.3A,
当S1、S2都闭合时，干路的电流I=0.5A,
所以通过灯L2的电流I2=I-I1=0.5A-0.3A=0.2A
29．如图，已知电源电压为9V，V1表示数为6V，通过L2的电流为2.5A，则：
(1)灯L1和L2两端的电压各是多少？
(2)通过L1的电流是多少？电流表示数为多少？
【答案】 6V 3V 2.5A 2.5A
【解析】如图电路，两灯串联，电流表测量电流，电压表V1测量L1的电压，电压表V2测量L2的电压。
（1）电压表V1测量L1的电压，示数为6V，所以L1的电压为6V，
即U_1=6"V" ；
串联电路的总电压等于各部分电压之和，所以L2的电压为：
U_2=U-U_1=9"V"-6"V=3V" ；
（2）两灯串联，串联电路的电流处处相等，所以可得：
I=I_1=I_2=2.5"A" 。
点睛：重点是串联电路的电压和电流特点的应用，牢记串联电路的电流处处相等，总电压等于各部分电压之和。
相关资料
更多
