浙江版备战2020中考物理考点一遍过考点13串并联电路 试卷

（浙江版）备战2020中考物理考点一遍过 考点13 串、并联电路

考点解读

一、电荷和电流

1．两种电荷

（1）物体有了吸引轻小物体的性质，我们就说物体带了电，或者说带了电荷也就是说：带电体能吸引轻小物体。

（2）自然界中只有两种电荷：绸子摩擦过的玻璃棒上带的电荷叫做正电荷，毛皮摩擦过的橡胶棒上带的电荷叫做负电荷。

（3）电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。

（4）验电器（原理、作用、使用方法）

原理：同种电荷互相排斥；

作用：检验物体是否带电；

使用方法：用待检验的物体去接触验电器的金属球，观察金属箔片是否张开。

验电器只能检验物体是否带电，而不能检验物体带何种电，若要检验物体带何种电，可用一个已知电性的物体，去接触验电器的金属球，看验电器箔片的张合情况。

2．电流的形成

（1）电荷的定向移动形成电流。

（2）金属导体中的电流是自由电子定向移动形成的。

（3）酸、碱、盐水溶液中的电流是正、负离子同时向相反的方向定向移动形成的。

（4）要得到持续电流必须有电源，电路还必须是闭合的。

3．电流的方向

（1）规定：正电荷定向移动的方向为电流的方向。

（2）在电源外部，电流方向是从电源的正极流向负极。

二、串联电路和并联电路的区别

三、电流表和电压表的使用

1．电流表的使用

（1）电流表应与被测电路串联；

（2）要使电流从正接线柱流入电流表，负接线柱流出；

（3）被测电流不要超过电流表的量程；

（4）绝对不允许不经过用电器而把电流表直接连到电源的两极上。

2．电压表的使用

（1）电压是形成电流的原因，电源是提供电压的装置。

（2）家庭电路的电压是220 V，对人体的安全电压为不高于36 V。

（3）电压表的使用规则：

①电压表要并联在电路中。

②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。

③被测电压不要超过电压表的最大量程。

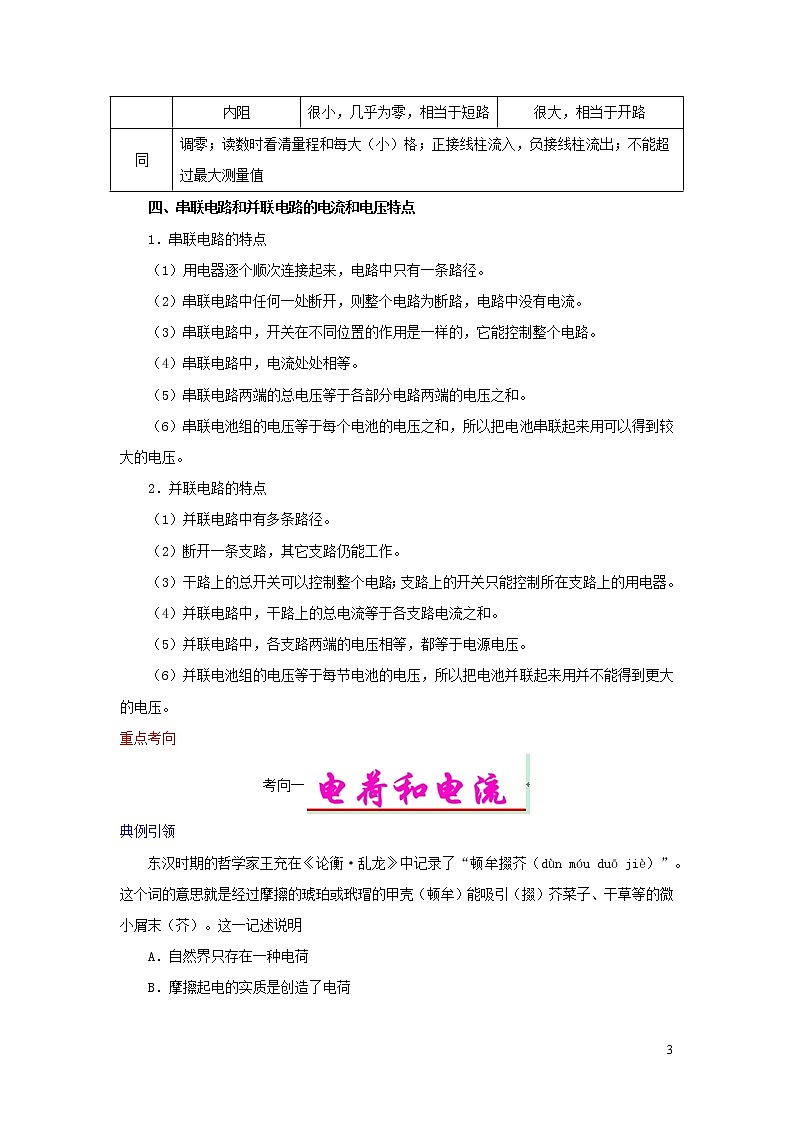

四、串联电路和并联电路的电流和电压特点

1．串联电路的特点

（1）用电器逐个顺次连接起来，电路中只有一条路径。

（2）串联电路中任何一处断开，则整个电路为断路，电路中没有电流。

（3）串联电路中，开关在不同位置的作用是一样的，它能控制整个电路。

（4）串联电路中，电流处处相等。

（5）串联电路两端的总电压等于各部分电路两端的电压之和。

（6）串联电池组的电压等于每个电池的电压之和，所以把电池串联起来用可以得到较大的电压。

2．并联电路的特点

（1）并联电路中有多条路径。

（2）断开一条支路，其它支路仍能工作。

（3）干路上的总开关可以控制整个电路；支路上的开关只能控制所在支路上的用电器。

（4）并联电路中，干路上的总电流等于各支路电流之和。

（5）并联电路中，各支路两端的电压相等，都等于电源电压。

（6）并联电池组的电压等于每节电池的电压，所以把电池并联起来用并不能得到更大的电压。

重点考向

考向一

典例引领

东汉时期的哲学家王充在《论衡·乱龙》中记录了“顿牟掇芥（dùn móu duō jiè）”。这个词的意思就是经过摩擦的琥珀或玳瑁的甲壳（顿牟）能吸引（掇）芥菜子、干草等的微小屑末（芥）。这一记述说明

A．自然界只存在一种电荷

B．摩擦起电的实质是创造了电荷

C．同种电荷相互吸引

D．带电体能吸引轻小物体

【参考答案】D

【详细解析】用摩擦的方法可以使物体带电，带电体具有吸引轻小物体的性质；经过摩擦的琥珀能吸引干草、纸等轻小的物体，是因为经过摩擦的琥珀带了电，这一记述说明带电体能吸引轻小物体，故ABC错误，D正确；故选D。

变式扩展

1．摩擦起电不是创造了电荷，只是电荷从一个物体转移到另一个物体，使正、负电荷分开，用毛皮摩擦过的橡胶棒带负电，是由于

A．电子从毛皮转移到了橡胶棒

B．电子从橡胶棒转移到了毛皮

C．质子从毛皮转移到了橡胶棒

D．质子从橡胶棒转移到了毛皮

【答案】A

【解析】在毛皮和橡胶棒摩擦的过程中，毛皮中的部分电子转移到橡胶棒上，所以毛皮因失去电子而带正电荷，而橡胶棒得到电子带等量的负电荷，即电子从毛皮转移到了橡胶棒。故选A。

2．对于电学基本常识，下列说法正确的是

A．只要导体材料不同，阻值就不相等

B．电路中，只要电荷定向移动，就会形成电流

C．在金属导线中，发生定向移动的有可能是正电荷

D．导体导电，发生定向移动的一定是自由电子

【答案】B

【解析】A、电阻由材料、粗细、长度决定，在导体材料不同时，阻值可能相等，故A错误；B、电荷的定向移动形成电流，故B正确；C、在金属导线中，发生定向移动形成电流的是电子，故C错误；D、导体导电，发生定向移动的可能是自由电子，也可能是正负离子，故D错误。故选B。

考向二

典例引领

在如图所示的电路中，开关闭合后，三个电阻串联的是

A． B．

C． D．

【参考答案】A

【详细解析】A、开关闭合后，电流只有一条路径，三个电阻组成串联电路，符合题意；B开关闭合后，三个电阻组成混联电路，下面两个串联后再和上面的电阻并联，不符合题意；C、闭合开关后，电流由三条路径，三个电阻组成并联电路，不符合题意；D、开关闭合后，三个电阻组成混联电路，属于先并后串，不符合题意；故选A。

变式扩展

1．如图所示，将一节干电池和两只均标有“1.5 V  0.5 W”的小灯泡接入电路。当开关S1闭合、S2断开时，两只灯泡均能发光。若将开关S1、S2均闭合，则

A．只有灯泡L1熄灭 B．两只灯泡均熄灭

C．灯泡L2熄灭，L1更明亮 D．L1、L2均更明亮

【答案】C

【解析】如图电路，当开关S1闭合、S2断开时，两灯串联，所以两灯均发光；当开关S1、S2均闭合时，开关S2将灯L2短路，则L2灯没有电流通过不会亮，此时只有L1接入电路工作，所以电源电压全部加在L1的两端，比两灯串联时更亮一些。故C正确，ABD错误。

2．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。如图所示的四个电路中，符合上述要求的是

A． B．

C． D．

【答案】D

【解析】开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，说明小灯泡L和电动机M并联，各由一个开关控制。A、开关S1为总开关，控制小灯泡和电动机，开关S2只控制小灯泡，不符合题意；B、开关S1为总开关，控制小灯泡和电动机，开关S2只控制电动机，不符合题意；C、开关S2为总开关，控制小灯泡和电动机，开关S1只控制电动机，不符合题意；D、开关S1只控制小灯泡，开关S2只控制吸尘用的电动机，二者互不影响，符合题意。故选D。

如图所示，在“探究串联电路的电压规律”的实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB＝1.5 V，UBC＝1.5 V，UAC＝3 V，在表格中记录数据后，接着的实验步骤是

A．换用不同规格的小灯泡，再测出几组电压值

B．换用电压表的另一量程，在测出一组电压值

C．整理数据，结束实验

D．分析数据，得出结论

【参考答案】A

【详细解析】用电压表测出AB、BC、AC两端的电压分别为UAB＝1.5 V，UBC＝1.5 V，UAC＝3 V；UAB＝UBC＝1.5 V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样得出的结论才具有普遍性。故选A。

1．如图所示，已知电流表A的示数为1.5 A，电流表A1的示数为0.8 A，电流表A2的示数为1.2 A，有关通过L1的电流的大小说法正确的是

A．通过L1的电流的大小为0.3 A

B．通过L1的电流的大小为0.7 A

C．通过L1的电流的大小为0.4 A

D．以上说法都是错误的

【答案】B

【解析】如图电路，三个灯泡并联，电流表A1测量L2、L3的电流；电流表A2测量L1、L2的电流；电表表A测量干路电流。电流表A的示数为1.5 A，即；电流表A1的示数为0.8 A，即；电流表A2的示数为1.2 A，即，则通过L2的电流为，所以通过L1的电流的大小为。故B正确。

2．如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为3 V；将电压表和电流表的位置互换后，只闭合开关S2，电流表的示数为0.2 A。则电源电压U=_____V，定值电阻R1=_____Ω，R2=_____Ω。

【答案】3  6  9

【解析】当开关S1、S2都闭合时，两电阻并联，电压表测电源的电压，则电源的电压U＝3 V，电流表测R1支路的电流，由I可知,电阻R1的阻值R1＝＝6 Ω；将电压表、电流表的位置互换,只闭合开关S2，两电阻串联，电压表测电源的电压，电流表测电路中的电流，由I可知，此时电路中的总电阻R＝15 Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻R2的阻值R2＝R−R1＝15 Ω−6 Ω＝9 Ω。

练习精选

考点闯关

1．你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹．从物理学的角度分析，香蕉的作用相当于电路中的

A．开关    B．导线    C．电源    D．发声器

2．下列关于电学知识说法正确的是

A．验电器的工作原理是异种电荷相互排斥

B．金属靠自由电子导电

C．导体的电阻大小只跟导体的长度、横截面积有关

D．人们规定负电荷的运动方向为电流的方向

3．现有甲乙丙三个轻质小球，已知甲带负电，甲和乙互相吸引，乙和丙相互排斥，则

A．乙一定不带电，丙带正电

B．乙可能不带电，丙带负电

C．乙一定带正电，丙带正电

D．乙可能带正电，丙不带电

4．如果一个开关能同时控制三盏灯的亮与灭，则这三盏灯

A．一定串联  B．一定并联

C．并联或串联都可能 D．无法判断

5．遵守交通规则，做文明出行者。小亮同学观察了十字路口人行横道的红、绿交通信号灯后,画出了如图所示的控制人行红、绿灯的电路图,你认为可行的是

A． B．

C．  D．

6．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光．此电路的故障可能是

A．灯 L1短路  B．灯 L2短路

C．灯 L1断路  D．开关 S 接触不良

7．为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是

A． B．

C． D．

8．下列操作能使图中的小灯泡L1和L2组成串联电路的是

A．闭合开关S1、S2和S3 B．只闭合开关S1和S2

C．只闭合开关S2和S3 D．只闭合开关S3

9．小明做实验时，将电路连接成如图所示的情景，若要将导线M、N与ABCD四个接线柱中任意两个连接，使两灯构成并联，且开关闭合后电压表指针正常偏转，共有几种接法

A．两种 B．四种 C．六种 D．八种

10．小刚打开家里的电冰箱拿食物时，发现冰箱里的灯是亮着的，而冰箱的压缩机却没有工作，关闭冰箱门时冰箱里的灯自动熄灭，一段时间后冰箱的压缩机自动工作起来。关于冰箱里的灯和压缩机的连接方式，下列判断正确的是

A．一定是串联

B．一定是并联

C．打开冰箱门的时候是串联

D．关闭冰箱门的时候是并联

11．如图所示的电路中，小灯泡L1、L2的额定电压相同，将开关S闭合，发现灯L1比L2更亮，下列说法中正确的是

A．灯L1和灯L2串联

B．灯L1和灯L2两端的电压不相等

C．通过灯L1的电流与通过灯L2的电流相等

D．灯L1的额定功率比灯L2的额定功率大

12．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为

A．1.2 A，0.22 A  B．0.98 A，0.22 A

C．0.96 A，0.24 A  D．0.24 A，1.2 A

13．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过__________（填“电源”“L1”或“L2”）的电流，b电流表的读数应为____________________A，通过L2的电流是__________A。

14．图是一种饮水机的电路原理图。当温控开关1、2都闭合时，加热管正常工作，绿灯________（填写“亮”或“不亮”）；当水沸腾后，温控开关1、2都断开，加热管几乎不工作，本电路中，两灯电阻应满足的关系是：绿灯电阻________红灯电阻（填“远大于”或“远小于”）。

15．如图所示，若只需L1发光，则用导线连接________接线柱，若连接B、C接线柱，则L1、L2________联；若使灯L1、L2并联，则接线柱A与________连接，接线柱C与________连接。

16．如图所示为某国产油电混合动力汽车，给汽车蓄电池充电时，蓄电池相当于________（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯是________联的。

17．如图所示的电路中要使电灯L1和L2并联，应仅闭合开关______。要使L1和L2串联应只闭合开关______，开关______同时闭合会造成电路短路。

18．教室里多盏日光灯之间是以________方式接入电路的（选填“串联”或“并联”），它们所连电路的电压是________伏。

19．要用电压表测灯L2两端的电压。连接电路如图所示。图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确。

20．按要求连接如图的实物图，要求：电压表测定值电阻的电压，滑动变阻器滑片向左滑动时，通过定值电阻的电流变大。(注意：实物图中的电源左端为“＋”；电流表、电压表左端为“－”)

21．在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路。

（1）在连接电路中，开关应处于_______（选填“闭合”或“断开”）状态。

（2）根据图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L1或L2中的一处发生故障，则故障是________（选填“L1断路”、“L1短路”、“L2断路”或“L2短路”）。

（3）故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据。分析下表中的数据，可得出的结论为：串联电路两端的电压_______串联电路中各部分电路两端的电压之和。符号表达式为：___________

22．小红和小明分别进行“怎样使两个小灯泡亮起来”的探究活动．小红按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接起来。

（1）开关闭合并且两灯都发光时，取下其中L1，可观察到____________________现象。

（2）断开开关后可观察到__________________________现象。

（3）以上两个现象说明了串联电路____________________________________，开关控制整个电路的工作这两个特点。

（4）小明按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接后，刚将最后一根导线接好，L2就亮了，但L1没亮。他们在实验操作中不当之处是：______________________________________。

（5）关于L1没亮，小明认为L1的灯丝烧断了，但小红说L1的灯丝没烧断。你应该支持的______观点，理由是__________________________________________。

答案解析

1．A【解析】香蕉拿下来，小猴子发出声音，说明电路是接通的；香蕉放上去，小猴子停止发声，说明电路是断开的；香蕉起到了通断电路的作用，所以相当于电路中的开关，故应选A。

2．B【解析】A. 验电器的工作原理是同种电荷相互排斥，故 A错误；B. 金属中有大量的自由电子，金属导电依靠的是自由电子，故 B正确；C. 导体的电阻大小跟导体的长度、

横截面积、材料都有关，故 C错误；D. 人们规定正电荷的运动方向为电流的方向，故 D错误。

3．C【解析】甲带负电，甲乙相互吸引，乙可能带正电，也可能不带电；丙和乙相互排斥，说明丙乙都带电，且一定带正电。故只有选项C说法正确。故选：C。

4．C【解析】在串联电路中，开关控制整个电路；在并联电路中，若干路上的开关可以控制整个电路，所以，一个开关能同时控制三盏灯的亮与灭，三盏灯的连接方式既可能是并联，也可能是串联，故选C。

5．B【解析】A．两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不符合题意；B．只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故B符合题意；C．两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不符合题意；D．当只闭合开关S2时，两灯泡都发光，只闭合S1时绿灯亮，故D不符合题意。

6．C【解析】A. 如果灯 L1短路，则电源被短路，L2灯也不会亮，故A错误；B. 灯 L2短路，则L2灯不会发光，故B错误；C. 灯 L1断路，则L1不会通过电流，当然不会亮，而并联时支路间互不影响，所以L2发光，故C正确；D. 开关 S 在干路，接触不良时，两个灯都不会发光，故D错误；故选C。

7．B【解析】当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。说明当开关S2闭合后把灯泡短路了，另外此电路还需要一个保护电阻，所以选B。

8．D【解析】A．若闭合开关S1、S2和S3，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故A不符合题意；B．若只闭合开关S1和S2，灯泡L1和L2组成并联电路，故B不符合题意；C．若只闭合开关S2和S3，灯L2短路，电流不经过灯L2，只有灯L1连入电路，则灯L1发光，故C不符合题意；D．要使灯泡L1和L2组成串联电路，应将灯L1和L2首尾相连接到电源两端，则由图知道，只要闭合S3，断开S1、S2，故D 符合题意。

9．B【解析】电压表与灯泡并联且遵循“正进负出”，故将M接B或D能保证电流从电压表的正接线柱流进，将N接A或C保证两灯并联、且电流从电压表的正接线柱流出，故有AB两接线柱、AD两接线柱、CB两接线柱、CD两接线柱这四种接法。故选B。

10．B【解析】由题意可知当冰箱门打开时，压缩机没有工作，此时冰箱内的照明灯点亮；当冰箱门关闭时，冰箱里的灯自动熄灭，一段时间后冰箱的压缩机自动工作起来。由此可知，冰箱内的照明灯和压缩机能够独立工作、并且互不影响，因此它们是并联的，故选B。

11．D【解析】A．由图可知，两灯并联。故A错误。B．并联电路各支路电压相等。故B错误。C．两灯电压相等，亮度不同，所以两灯的电流不同。故C错误。D．灯L1比L2亮，说明L1电流大，电阻小。由公式可知，额定电压相等，电阻越大额定功率越小。故D正确。

12．C【解析】由电路图可知，两电阻并联，电流表A1测干路电流，A2测通过R2支路的电流， 并联电路干路电流大于各支路电流之和，且两指针的位置相同， A1的量程为0～3 A，分度值为0.1 A，干路电流I=1.2 A，A2的量程为0～0.6 A，分度值为0.02 A，通过R2支路的电流I2=0.24 A， 通过R1的电流I1=I–I2=1.2 A–0.24 A=0.96 A。

13．L1  1.2  0.9

【解析】由电路图知道，两灯泡并联，电流表a测L1支路的电流，电流表b测干路电流，由于并联电路中干路电流等于各支路电流之和，而b电流表指针的偏转角小于a电流表指针的偏转角，所以，说明b电流表的量程为0~3 A，分度值为0.1 A，故示数为1.2 A，a电流表的量程为0~0.6 A，分度值为0.02 A，故a示数为0.3 A，由并联电路的电流的规律知道，通过L2的电流是：1.2 A–0.3 A=0.9 A。

14．不亮  远大于

【解析】由电路图知道，当温控开关1、2都闭合时，绿灯被短路，故不亮，加热管与红灯并联，都可以正常工作，即加热管正常工作，红灯亮；当水沸腾后，温控开关1、2都断开，加热管不工作，此时红灯与绿灯串联，且应使红灯不亮、绿灯亮来达到指示水沸腾的目的，又因为两灯泡串联，即通过他们的电流相等，所以根据P=I2R知道，为了达到绿灯亮、红灯不亮的目的，绿灯电阻要远大于红灯的电阻。

15．C和D  串  B  D

【解析】由图可知,电路中只将C、D，接线柱连接，则只有L1流入电路，则L1发光，L2不亮；若连接接线柱BC，电路中电流只有一条流通路径，则L1、L2为串联电路；若接线柱AB连接，接线柱CD连接，则电路中有两条电流的流通路径，所以灯L1、L2并联。

16．用电器  并

【解析】给汽车蓄电池充电时，电能转化为化学能储存在电池中，此时蓄电池相当于用电器；并联电路的特点是支路间互不影响，所以汽车各转向灯能独立工作，说明转向灯是并联的。

17．S1、S3  S2  S2、S3

【解析】要使两灯泡并联，电流从电源正极流出需要经过S1，然后分别经过灯泡支路L1和支路L2、S3，再流回电源负极；因此应闭合开关S1、S3；要使灯L1和L2串联，则应将两灯首尾相连接到电源两端，由图可知应只闭合S2，断开S1、S3；当闭合开关S2、S3时，电流不经过用电器直接从电源的正极流回电源负极，从而形成电源短路，故不能同时闭合开关S2、S3。

18．并联  220

【解析】我国家庭电路的电压为220 V，所以所有的家庭电路中使用的用电器额定电压也是220 V；教室里多盏日光灯能够独立工作，互不影响，有时一只坏了，但其它灯正常工作，所以是并联的。

19．

【解析】图中电压表与灯泡L1串联了，应该与灯泡L2并联，应将L2接开关的导线改接电压表负接线柱即可，如图所示。

20．

【解析】根据电流流向法，先将电流表与滑动变阻器串联，并选择电流表的“−”接线柱和滑动变阻器的左下接线柱，这样才符合滑动变阻器滑片向左滑动时，通过定值电阻的电流变大，最后将电压表并联在定值电阻的两端，根据电源为两节干电池，可选择0∼3 V量程。如下图所示。

21．（1）电流表选择的量程是0~3 A  电流表的示数为1.9 A  （2）串联  （3）“+”接线柱  “­”接线柱  量程  电源两极

【解析】（1）由图知道的信息是：①电流表选择的量程是0~3 A，②分度值为0.1A，电流表的示数为1.9A；

（2）电流表的正确使用：①电流表必须与用电器串联；②必须使电流从正接线柱流入，负接线柱流出；③选择适当的量程；④绝对不允许将电流表直接连接到电源两极上。

22．（1）L2熄灭  （2）两个小灯泡都熄灭  （3）只有一条路径  （4）连接电路时，开关没有断开  （5）小红  如果L1的灯丝烧断了，L2也不亮

【解析】（1）如图的串联电路，当取下其中L1，电路开路，L2熄灭，即串联只有一条路径。

（2）断开开关后，电路开路，两个小灯泡都熄灭。

（3）以上两个现象说明了串联电路只有一条路径，开关控制整个电路的工作这两个特点。

（4）刚将最后一根导线接好，L2就亮了，说明连接电路时，开关没有断开。

（5）串联电路，L2亮了，但L1没亮，根据串联电路的特点可知：L1的灯丝没烧断，如果L1的灯丝烧断了，L2也不亮，故小红说的对。
