浙江版备战2020中考物理考点一遍过考点14电阻及变阻器 试卷

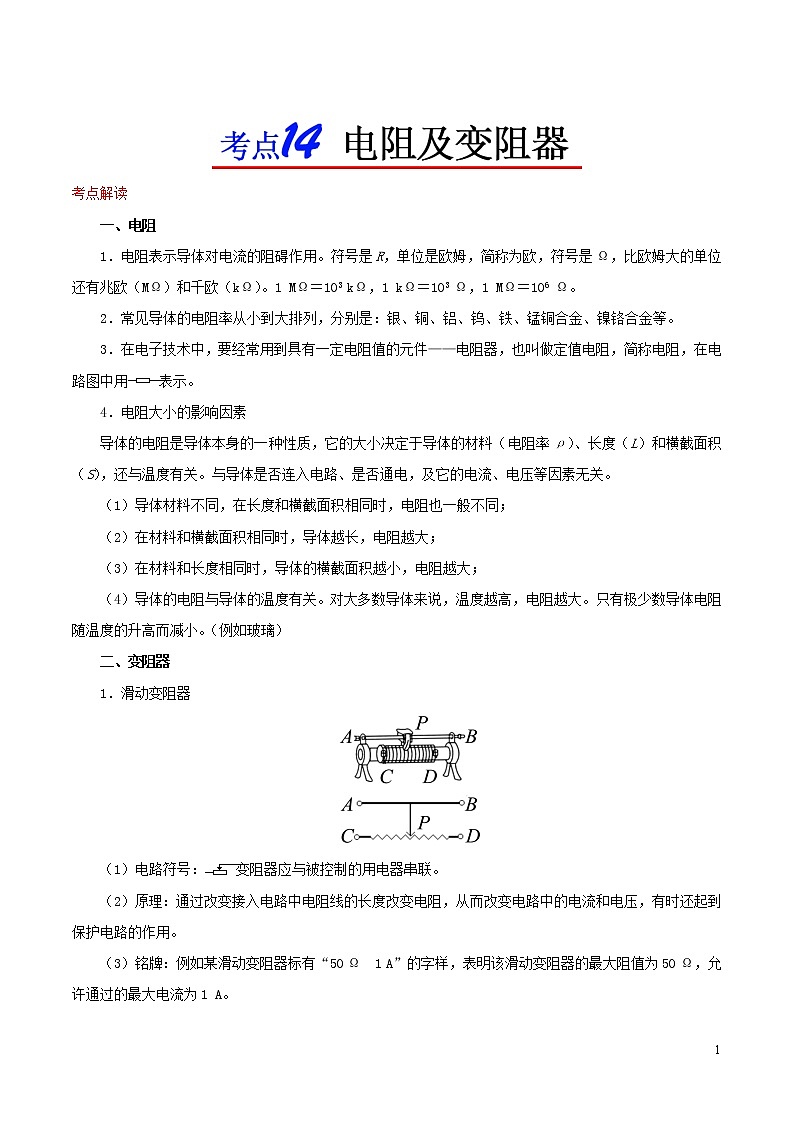

考点解读

一、电阻

1．电阻表示导体对电流的阻碍作用。符号是R，单位是欧姆，简称为欧，符号是Ω，比欧姆大的单位还有兆欧（MΩ）和千欧（kΩ）。1 MΩ＝103 kΩ，1 kΩ＝103 Ω，1 MΩ＝106 Ω。

2．常见导体的电阻率从小到大排列，分别是：银、铜、铝、钨、铁、锰铜合金、镍铬合金等。

3．在电子技术中，要经常用到具有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻，在电路图中用表示。

4．电阻大小的影响因素

导体的电阻是导体本身的一种性质，它的大小决定于导体的材料（电阻率ρ）、长度（L）和横截面积（S），还与温度有关。与导体是否连入电路、是否通电，及它的电流、电压等因素无关。

（1）导体材料不同，在长度和横截面积相同时，电阻也一般不同；

（2）在材料和横截面积相同时，导体越长，电阻越大；

（3）在材料和长度相同时，导体的横截面积越小，电阻越大；

（4）导体的电阻与导体的温度有关。对大多数导体来说，温度越高，电阻越大。只有极少数导体电阻随温度的升高而减小。（例如玻璃）

二、变阻器

1．滑动变阻器

（1）电路符号：变阻器应与被控制的用电器串联。

（2）原理：通过改变接入电路中电阻线的长度改变电阻，从而改变电路中的电流和电压，有时还起到保护电路的作用。

（3）铭牌：例如某滑动变阻器标有“50 Ω  1 A”的字样，表明该滑动变阻器的最大阻值为50 Ω，允许通过的最大电流为1 A。

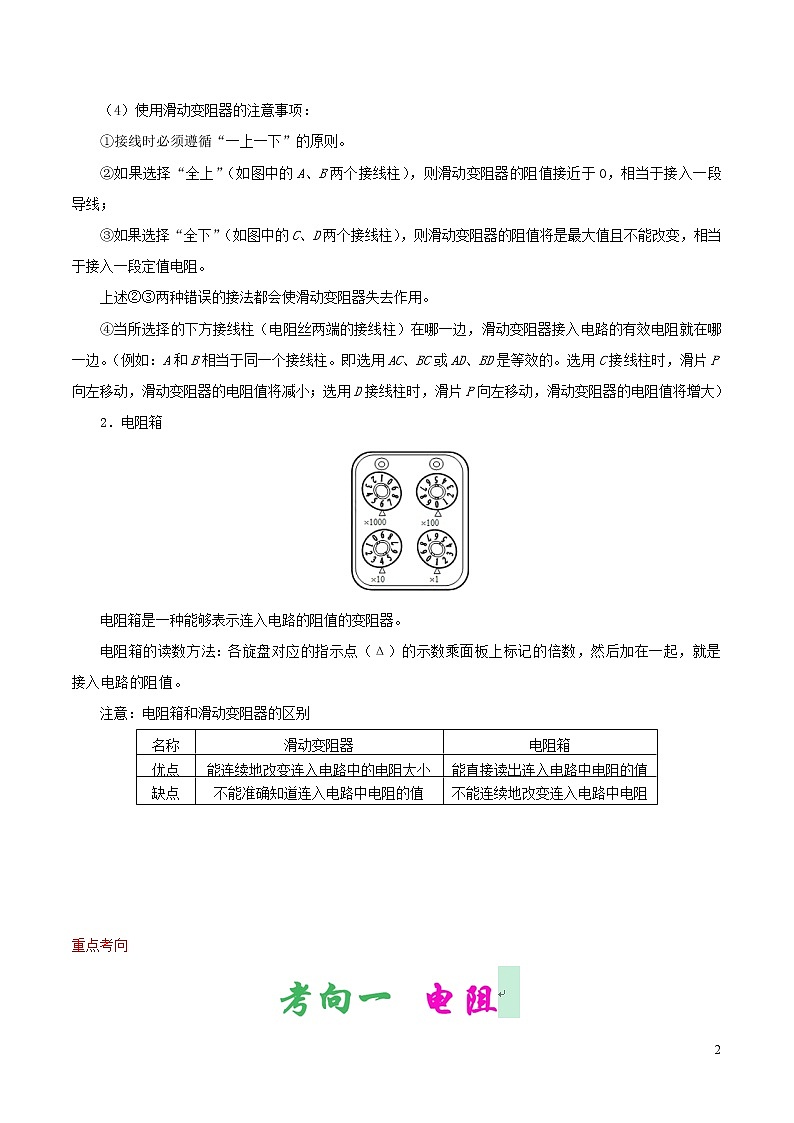

（4）使用滑动变阻器的注意事项：

①接线时必须遵循“一上一下”的原则。

②如果选择“全上”（如图中的A、B两个接线柱），则滑动变阻器的阻值接近于0，相当于接入一段导线；

③如果选择“全下”（如图中的C、D两个接线柱），则滑动变阻器的阻值将是最大值且不能改变，相当于接入一段定值电阻。

上述②③两种错误的接法都会使滑动变阻器失去作用。

④当所选择的下方接线柱（电阻丝两端的接线柱）在哪一边，滑动变阻器接入电路的有效电阻就在哪一边。（例如：A和B相当于同一个接线柱。即选用AC、BC或AD、BD是等效的。选用C接线柱时，滑片P向左移动，滑动变阻器的电阻值将减小；选用D接线柱时，滑片P向左移动，滑动变阻器的电阻值将增大）

2．电阻箱

电阻箱是一种能够表示连入电路的阻值的变阻器。

电阻箱的读数方法：各旋盘对应的指示点（Δ）的示数乘面板上标记的倍数，然后加在一起，就是接入电路的阻值。

注意：电阻箱和滑动变阻器的区别

重点考向

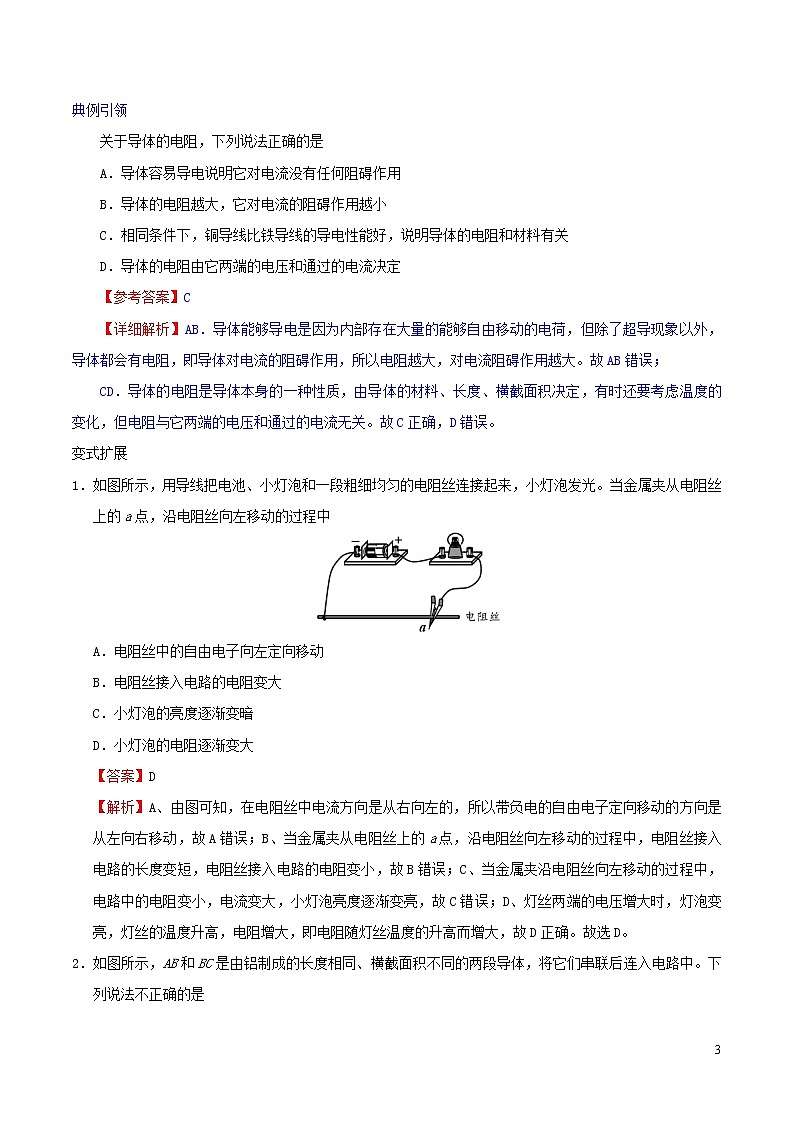

典例引领

关于导体的电阻，下列说法正确的是

A．导体容易导电说明它对电流没有任何阻碍作用

B．导体的电阻越大，它对电流的阻碍作用越小

C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻和材料有关

D．导体的电阻由它两端的电压和通过的电流决定

【参考答案】C

【详细解析】AB．导体能够导电是因为内部存在大量的能够自由移动的电荷，但除了超导现象以外，导体都会有电阻，即导体对电流的阻碍作用，所以电阻越大，对电流阻碍作用越大。故AB错误；

CD．导体的电阻是导体本身的一种性质，由导体的材料、长度、横截面积决定，有时还要考虑温度的变化，但电阻与它两端的电压和通过的电流无关。故C正确，D错误。

变式扩展

1．如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来，小灯泡发光。当金属夹从电阻丝上的a点，沿电阻丝向左移动的过程中

A．电阻丝中的自由电子向左定向移动

B．电阻丝接入电路的电阻变大

C．小灯泡的亮度逐渐变暗

D．小灯泡的电阻逐渐变大

【答案】D

【解析】A、由图可知，在电阻丝中电流方向是从右向左的，所以带负电的自由电子定向移动的方向是从左向右移动，故A错误；B、当金属夹从电阻丝上的a点，沿电阻丝向左移动的过程中，电阻丝接入电路的长度变短，电阻丝接入电路的电阻变小，故B错误；C、当金属夹沿电阻丝向左移动的过程中，电路中的电阻变小，电流变大，小灯泡亮度逐渐变亮，故C错误；D、灯丝两端的电压增大时，灯泡变亮，灯丝的温度升高，电阻增大，即电阻随灯丝温度的升高而增大，故D正确。故选D。

2．如图所示，AB和BC是由铝制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。下列说法不正确的是

A．AB段的电阻大于BC段的电阻

B．通电相同时间，AB段消耗的电能大于BC段消耗的电能

C．AB段两端的电压大于BC段两端的电压

D．AB段的电流小于BC段的电流

【答案】D

【解析】A．如图，AB段横截面积小，所以AB段的电阻大于BC段的电阻，故A正确；B．通电相同时间，AB段的电阻大于BC段的电阻，两段为串联关系，电流相等，根据知，AB段消耗的电能大于BC段消耗的电能，故B正确；C．串联时电流相等，根据知，电阻大，则电压高，所以AB段两端的电压大于BC段两端的电压，故C正确；D．串联时电流相等，所以AB段的电流等于BC段的电流，故D错误；符合题意。

典例引领

将滑动变阻器的滑片向左移动时，图中哪一种连接方法可使滑动变阻器接入电路中电阻减小

A． B．

C． D．

【参考答案】A

【详细解析】A、这种连接方式接入电路的是左半部分，当滑动变阻器的滑片P向左移动时，接入电路的电阻丝长度变小，电阻变小，符合题意；B、连接下面两个接线柱，连入电路中的是一个定值电阻（最大电阻），这种接法是不能变阻的，不符合题意；C、连接上面两个接线柱，连入电路中的是0，这种接法是不能变阻的，不符合题意；D、这种连接方式接入电路的是右半部分，当滑动变阻器的滑片P向左移动时，接入电路的电阻丝长度变大，电阻变大，不符合题意；故选A。

变式扩展

1．如图所示，将两个滑动变阻器串联起来，将a端和b端接入电路中，要使两个滑动变阻器的总电阻最大，那么这两个变阻器的滑片的位置为

A．P1在最左端，P2在最右端

B．P1在最右端，P2在最左端

C．P1在最右端，P2在最右端

D．P1在最左端，P2在最左端

【答案】D

【解析】如图，将a端和b端接入电路中，要使滑动变阻器的阻值最大，则两个滑动变阻器的电阻线都应连入电路，故在最左端，在最左端，所以D选项符合题意。

2．电位器和滑动变阻器都是变阻器，它们的原理都是通过改变导体的长度从而改变接入电路中的电阻。如图是某电位器的结构示意图，电阻片R的两端分别与接线端A、C相连，滑动片P的一端通过转轴O与接线端B相连，另一端与电阻片R接触良好，并能绕转轴O在电阻片R上滑动。已知电阻片R的总电阻为10 ，将电位器A、B两个接线端接在电压为3 V的电源两端。当滑动片P位于如图所示的位置时，已知接线端A、B间的电阻为3 。则下列说法中正确的是

A．滑动片P逆时针向C端滑动的过程中，接入电路中的电阻变小

B．接线端B、C间的电压为7 V

C．通过A、B间电阻的电流为0.3 A

D．电位器消耗的电功率为3 W

【答案】D

【解析】A、当滑片向C端移动时，增加了接入电路中电阻丝的长度，因此接入电路中的电阻变大，故A错误；B、从图可知，滑动变阻器的AB两端接入电路，因为是将滑动变阻器的AB两端接入电路，故BC两端的电压为零，故B错误；C、通过电位器的电流：，故C错误；D、电位器消耗的电功率：，故D正确。故选D。

练习精选

考点闯关

1．家庭电路中用铜导线而不用铁导线的主要原因是

A．铜比铁的密度大

B．铜比铁的导电性能好

C．铜比铁的价格高

D．铜比铁在自然界中的储存量丰富

2．滑动变阻器的工作原理是改变接入电路中电阻丝的

A．长度  B．粗细

C．温度  D．密度

3．两个导体并联后的总电阻小于其中任何一个导体的电阻，因为并联相当于

A．减小了导体长度  B．减小了导体横截面积

C．增大了导体长度  D．增大了导体横截面积

4．如图所示，AC、DF分别是直径、长度均相同的康铜合金丝和镍铬合金丝，B、E是各自的中点。分别将AB、EF接入电路中，这是为了研究导体电阻与哪个因素的关系

A．电压  B．电流

C．长度  D．材料

5．超导是科学世界中最奇妙的现象之一，超导态中材料电阻为零．当超导体处于超导态时，下列科学原理、定律、应用对超导体仍适用的是

A．电磁铁

B．短路时保险丝熔断

C．欧姆定律

D．焦耳定律

6．在下图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连入电路的电阻变小的为

A． B．

C．  D．

7．在收音机中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中、、三个焊接点相当于变阻器的三个接线柱。使用电位器时只把和接入电路，当顺时针旋动滑片时，电位器接入电路的电阻值

A．变大  B．不变

C．变小  D．无法确定

8．如图甲所示电路，将一滑动变阻器接在a、b两点间，灯泡能发光。现要使滑动变阻器滑片P向左移动时，灯泡变亮，则图乙中的滑动变阻器连入电路的接线柱应是

A．A和B  B．A和C

C．A和D  D．B和D

9．把两根材料相同、横截面积相等、长度不等的电阻丝并联在电路中，则

A．通过短电阻丝的电流大

B．通过长电阻丝的电流大

C．短电阻丝两端的电压大

D．长电阻丝两端的电压大

10．科学家发明一种由石墨烯制成的“排热被”，把它覆盖在电子元件上，能大幅度的降低电子元件工作时的温度。这说明石墨烯具有良好的____________（选填“导电性”或“导热性”）；LED太阳能路灯环保、节能。LED是一种发光二极管，它是利用__________材料制成的。

11．甲、乙、丙三根镍铬合金丝，其横截面积关系为S甲＞S乙=S丙，长度关系为L甲=L乙＜L丙，则电阻最大的是________镍铬合金丝；将三根镍铬合金丝分别接在同一电源两端，则通过的电流最大的是_______镍铬合金丝（均选填“甲”、“乙”或“丙”）。

12．拆开如图中玩具，发现电源、开关、发光二极管（简称“LED”）、电动机（用符号表示）各一个及连接导线。闭合开关，电动机顺时针转动，LED亮。将电动机一端连线断开，闭合开关，LED亮。

（1）在方框内画出玩具的电路图。

（2）把电动机断开的连线接回原处。将电源正、负极反接，闭合开关，电动机__________（选填“不”、“顺时针”或“逆时针”）转动，LED__________（选填“亮”或“不亮”），原因是：它具有_______（选填“单向”或“双向”）导电性。

13．如图所示，用A、B、C、D四个金属片插入两个水果中组成一个水果电池，用这个水果电池点亮了发光二极管。发光二极管的主要材料为_______（“导体”、“半导体”或“绝缘体”），已知发光二极管具有______________的性质，电流只能从它的正极流进从负极流出（如图乙所示）。则在这个水果电池中B、C这两个金属片中相当于电池正极的金属片是_______，在水果电池中C、D这两个金属片之间电流的方向为_______（选填“从C到D”或“从D到C”）。

14．如图所示为一款新型台灯，它白天吸收太阳能，以化学能的形式储存在蓄电池中，夜晚台灯上的LED灯就能发光照明。LED灯是一种发光二极管，它是由_____________（选填“半导体”或“超导体”）材料制成的。夜晚蓄电池将内部的_________能转化为____________能，供台灯发光。

15．如图所示，电阻箱的示数是_____Ω。

16．在探究影响导体电阻大小的因素时，小明做出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。实验室提供了4根电阻丝，其规格、材料如下表所示。

（1）按照如图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察__________________来比较导体电阻的大小。

（2）为了验证上述猜想③，应该选用编号_______两根电阻丝分别接入电路进行实验。

（3）分别将A和B两电阻丝接入如图电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当________相同时，导体电阻跟__________有关。

17．康康进行“改变小灯泡的亮度”的实验时，他已连接好了部分电路，如图所示。已知电源电压为3 V且保持不变，小灯泡的正常发光电压为2.5 V，请你接着完成下列步骤。

（1）电路中只缺少一根导线，请你用笔画线代替导线，将图甲中电路连接完整（要求：滑片向右滑动时，灯泡变亮）；

（2）实验前，连接电路时开关S应当处于________状态，应将滑片P置于电阻________的位置；实验中，移动滑动变阻器的滑片P到某一位置，电压表的示数如图乙所示，此时灯泡两端电压是________，为了测量小灯泡正常发光时的电压，应将滑片P向________端移动（选填“左”或“右”）；

（3）当电压表的示数如图乙所示时，电流表的示数如图丙所示，则通过小灯泡的电流大小为________A。实验中小灯泡突然不亮了，但两表仍然有示数，原因是____________________________。

体验中考

18．（2019·乐山）如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是（　　）

A．干木条       B．铜丝        C．塑料棒    D．陶瓷棒

19．（2019·天津）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（　　）

20．（2019·福建）在相同温度下，关于导体的电阻，下列说法正确的是（　　）

A．铜线的电阻一定比铝线的小

B．长度相同粗细也相同的铜线和铝线电阻相等

C．长度相同的两根铜线，粗的那根电阻较大

D．粗细相同的两根铜线，长的那根电阻较大

21．（2019·河南）一款5G手机的折叠屏由柔性发光二极管制成,其中制成发光一极管的材料是（　　）

A.导体     B.半导体    C.超导体     D.绝缘体

22．（2019·济宁）小明利用一红一绿两个发光二极管（符号: ）制作了一个神奇的装置:当电流从该装置一端流入时发红光,从另一端流入时发绿光。图3各选项中,符合该装置内部结构的可能是（　　）

A．  B．

C．  D．

23．（2019·菏泽）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（　　）

24．（2019·济南）华为Mate20系列智能手机所搭载的国产7纳米制造工艺麒麟980芯片，“在指甲盖大小的尺寸上塞进69亿个晶体管”，实现了性能与能效提升的新突破。计算机芯片、智能手机芯片等体积的微型化及性能的代际提升，都得益于一种新型材料的研发。这种新型材料是（　　）

A．超导材料  B．磁性材料

C．纳米材料  D．半导体材料

25．（2019·北京）如图所示，电阻箱的示数为　　Ω。

26．（2019·铜仁）滑动变阻器是通过改变接入电路中电阻丝的来改变电阻的大小，从而改变流过电路中的。

27．（2019·绥化）在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证。实验中使用4根电阻丝，其规格、材料如表所示。

（1）实验中通过观察　　来比较电阻的大小，此过程用到的研究方法是　　。

（2）分别将C、D两根合金丝接入电路，可初步探究出的结论是　　。

（3）分别将　　（填编号）两根合金丝接入电路，可初步探究出的结论是：导体的材料、长度相同时，横截面积越小，电阻越大。

答案精析

1．B【解析】铜的导电性能比铁的导电性能好（即电阻率小），在通过相同的电流时，电能损失小，所以，通常家用电路的电线用铜做导电体，而不用铁。故选B。

2．A【解析】滑动变阻器移动滑片时，改变接入电路电阻丝的长度，不能改变接入电阻丝的横截面积和材料，所以，滑动变阻器工作原理是：通过移动滑片改变接入电路电阻丝的长度，来改变接入电路的电阻，故选A。

3．D【解析】导体的电阻取决于导体的长度、材料和横截面积，同种材料的导体越长、横截面积越小，导体的电阻越大；两个电阻并联，相当于增加了导体的横截面积，总电阻要变小，并且比任何一个电阻都小，故D正确。故选D。

4．D【解析】分别将AB、EF接入电路中，AB和EF直径、长度相同，材料不同，可以探究导体电阻与材料的关系。故选D。

5．A【解析】假如常温下就能使用超导体，适合制作人们不需要电热的地方，如：输电导线、电磁铁、电动机和发电机线圈等，保险丝、欧姆定律、焦耳定律都是用电流的热效应工作的，电阻为零无法将电能转化为内能，因此不能用超导体制作，故选A。

6．A【解析】由A图知道，连入电路的是滑片右侧电阻丝，当滑片P右移时，连入电路的电阻线长度变短，即电阻变小，故符合题意；由B图知道，连入电路的是滑片左侧的电阻丝，当滑片P右移时，连入电路的电阻线长度变长，电阻变大，故不符合题意；由C图知道，连入电路的是全部电阻，当滑片P右移时，不能改变电阻的大小，故不符合题意；由D图知道，没有电阻线连入电路，当滑片P右移时，不能改变电路中的电阻，故不符合题意，故选A。

7．C【解析】根据题意知道，电位器是一个滑动变阻器，当把A、C接入电路时，相当于定值电阻，当把B、C接入电路时，则接入电路的是定值电阻的右半段，当顺时针旋动滑片时，连入电路的电阻丝变长，即电阻变小，故选C。

8．BC【解析】灯泡变亮说明电流变大，电路中的电流变大，滑片要向滑动变阻器下面的接线柱靠近，根据题目中所说“当滑片P向左移动时，灯泡变亮”，因此要接左边的A接线柱，同时上面的接线柱可以选择C或D。即选项B、C均符合要求。故选BC。

9．A【解析】两电阻的材料相同，横截面积相同，则长度较大的电阻丝电阻较大，短的电阻丝电阻较小；而电阻并联在电路中，则两电阻两端的电压相等，故CD错误；则由欧姆定律可知，短电阻丝中通过的电流较大，故A正确，故B错误。故选A。

10．导热性半导体

【解析】石墨烯制成的“排热被”能排热，能大幅度降低电子元件工作时的温度，这说明石墨烯具有良好的导热性；LED是一种发光二极管，用半导体材料制成的二极管具有单向导电性。

11．丙甲

【解析】导体的电阻与导体的材料、长度、横截面积和温度有关，其他条件相同时，导体越长、横截面积越小，导体的电阻越大，因为三根镍铬合金丝的材料相同，且S甲＞S乙＝S丙，L甲＝L乙＜L丙，所以R甲＜R乙＜R丙，电阻最大的是丙；根据I＝可知，它们分别接在同一电路中时两端的电压相等，所以通过它们的电流大小关系是I甲＞I乙＞I丙，通过的电流最大的是甲。

12．（1）如图所示（2）逆时针不亮单向

【解析】（1）根据题意知道，断开电动机，LED灯还能亮，即电动机和LED互不影响，是并联关系，且开关位于干路，电路图如图。

（2）把电动机断开的连线接回原处，将电源正、负极反接，闭合开关，则应是电动机逆时针转动，但LED不亮，因为二极管具有单向导电性。

13．半导体单向导电BC到D

【解析】由课本知识可知发光二极管是由半导体材料制成的；由图可知发光二极管具有单向导电的性质，电流只能从它的正极流进从负极流出；因为二极管具有单向导电性，又知道发光二极管的右边引脚是正极，读图可知，二极管发光，则与二极管右端连接的D和B金属片相当于电源的正极，A和C金属片相当于电源的负极。在电源外部电流的方向是从电源正极经过用电器流向负极的，在电源内部电流的方向是从电源负极流向正极的，因此在水果电池中C、D这两个金属片之间电流的方向为C到D。

14．半导体化学电

【解析】LED灯是一种发光二极管，它是由半导体材料制成的。夜晚蓄电池放电时，消耗电池内部的化学能，产生电能，故是将电池内部的化学能转化为电能的过程，供台灯发光。

15．15

【解析】由图知，电阻箱的示数：R＝0×1 000 Ω+0×100 Ω+1×10 Ω+5×1 Ω＝15 Ω。

16．（1）电流表的示数（2）AD  （3）横截面积、材料长度

【解析】（1）在M、N之间分别接上不同的导体，可通过观察电流表的示数来比较导体电阻的大小，这里用到了转换法。实验电路中串联了小灯泡，除了可观察灯泡亮度的差别外，小灯泡还能增大电路中的电阻，减小电路中的电流，避免由于电流过大烧坏电路，即有保护电路的作用；

（2）要验证猜想③：导体的电阻可能与导体的材料有关，应控制导体的长度与横截面积均相同，而导体的材料不同，由表中数据可知，应选编号为AD的两根电阻丝进行实验；

（3）分别将A和B两电阻丝接入如图电路中M、N两点间，电流表示数不相同，由于此时导体的材料、横截面积都相同，但长度不同，故得到的结论是：当材料和横截面积相同时，导体电阻跟长度有关。

17．（1）（2）断开最左端  1.3 V  右（3）0.2  小灯泡短路

【解析】（1）由图知，电压表两个接线柱分别连接了灯泡右侧和开关右侧，所以不可能与灯泡并联，因此是与滑动变阻器并联。根据“滑片向右滑动时，灯泡变亮”的要求，需要将滑动变阻器的右下接线柱连接灯泡的右接线柱。如下图所示。

（2）在实验前，连接电路时开关S应当处于断开状态；滑片处于最大阻值处，即滑片处于最左端；已知电压表测量滑动变阻器两端电压，示数为1.7 V，故灯泡的电压是3 V−1.7 V＝1.3 V，而小灯泡的额定电压是2.5 V，所以要使得灯泡正常发光，小灯泡的电压应该变大，变阻器的电压应该变小，即变阻器的电阻变小，所以滑片应该向右移动；

（3）此时电流表选择的是小量程，所以分度值是0.02 A，故此时电流表的示数是0.2 A；据串联电路电流处处相等可知，此时小灯泡的电流是0.2 A；实验中小灯泡突然不亮了，但两表仍然有示数，即此时电路中有电流，一定不是断路；此时电压表测量的变阻器的电压，即通过变阻器有电流，而灯泡不亮，即说明通过灯泡没有电流，故可能是由于小灯泡短路造成的。

18．B【解析】A、干木条不易导电，属于绝缘体，不能使小灯泡发光，故A错误；B、铜丝容易导电，属于导体，能使小灯泡发光，故B正确；C、塑料袋不易导电，属于绝缘体，不能使小灯泡发光，故C错误；D、陶瓷棒不易导电，属于绝缘体，不能使小灯泡发光，故D错误。

19．A【解析】A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意； D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。

20．D【解析】A、导体电阻与导体的材料、长度与横截面积有关，只知道导体的材料，不知道导体的长度和横截面积关系，无法确定铜线与铝线电阻的大小，故A错误。B、长度相同、粗细也相同的铜线和铝线，由于材料不同，则电阻不相等，故B错误；C、在材料、长度相同的情况下，导体越粗，横截面积越大，电阻越小，所以，长度相同的两根铜线，粗的那根电阻较小，故C错误；D、在材料、横截面积相同的情况下，导体越长，导体电阻越大，所以，粗细相同的两根铜线，长的那根电阻较大，故D正确。

21．B【解析】二极管、三极管、集成电路和一些敏感电阻等是由半导体材料制成的。二极管是由硅和锗等材料制作成，而硅和锗是半导体材料，所以发光二极管是用半导体材料制成的，故ACD错误，B正确。

22．D【解析】A、图中两个二极管串联，且方向相反，所以电流无论从哪一端流入，最多只能通过其中的一个二极管，整个电路是断路的，两二极管都不会发光，故A不合题意；B、图中两个二极管串联，且方向相同，当电流从左侧流入时，两二极管都亮，当电流从右侧流入时，两二极管都不亮，故B不合题意；C、图中两个二极管并联，且方向相同，当电流从右侧流入时，两二极管都亮，当电流从左侧流入时，两二极管都不亮，故C不合题意；D、图中两个二极管并联，且方向相反，当电流从左侧流入时，上面的二极管发红光，当电流从右侧流入时，下面的二极管发绿光，故D符合题意。

23．C【解析】A、由图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，移动滑片，滑动变阻器接入电路的阻值不变，故A不符合题意；B、由图可知，向右（b端）移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故B不符合题意；C、由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故C符合题意；D、由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故D不符合题意。

24．C【解析】7纳米芯片，说明这种新型材料是纳米材料，故C正确。

25．2035

【解析】用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数。由图知，该电阻箱的示数为：2×1000Ω+0×100Ω+3×10Ω+5×1Ω＝2035Ω。

26．长度；电流

【解析】滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的。由欧姆定律可知，当滑动变阻器改变了电路中的电阻，电源电压不变，所以就改变了电流。

滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的，电源电压不变，根据I=可知，从而改变电路中的电流。

27．（1）电流表的示数大小；转换法；（2）导体的材料、横截面积相同时，长度越长，电阻越大；（3）B、C

【解析】（1）在该实验中，电阻的大小是通过电流的大小来体现的，电流越小说明电阻越大。这种方法是转换法。

（2）由表中数据可知，将C、D两根合金丝接入电路，C、D合金线的材料、横截面积相同，而长度不同，并且D合金丝的长度大于C的长度，发现接入D合金丝时，电流表的示数比接入C合金丝时更小，说明D合金丝的电阻比C合金丝的电阻大，由此初步得出结论：导体的材料、横截面积相同时，长度越长，电阻越大；

（3）由表中数据可知，将B、C两根合金丝接入电路，B、C合金线的材料、长度相同，而横截面积不同，并且C合金丝的横截面积小于B的横截面积，发现接入C合金丝时，电流表的示数比接入B合金丝时更小，说明C合金丝的电阻比B合金丝的电阻大，由此初步得出结论：导体的材料、长度相同时，横截面积越小，电阻越大。
