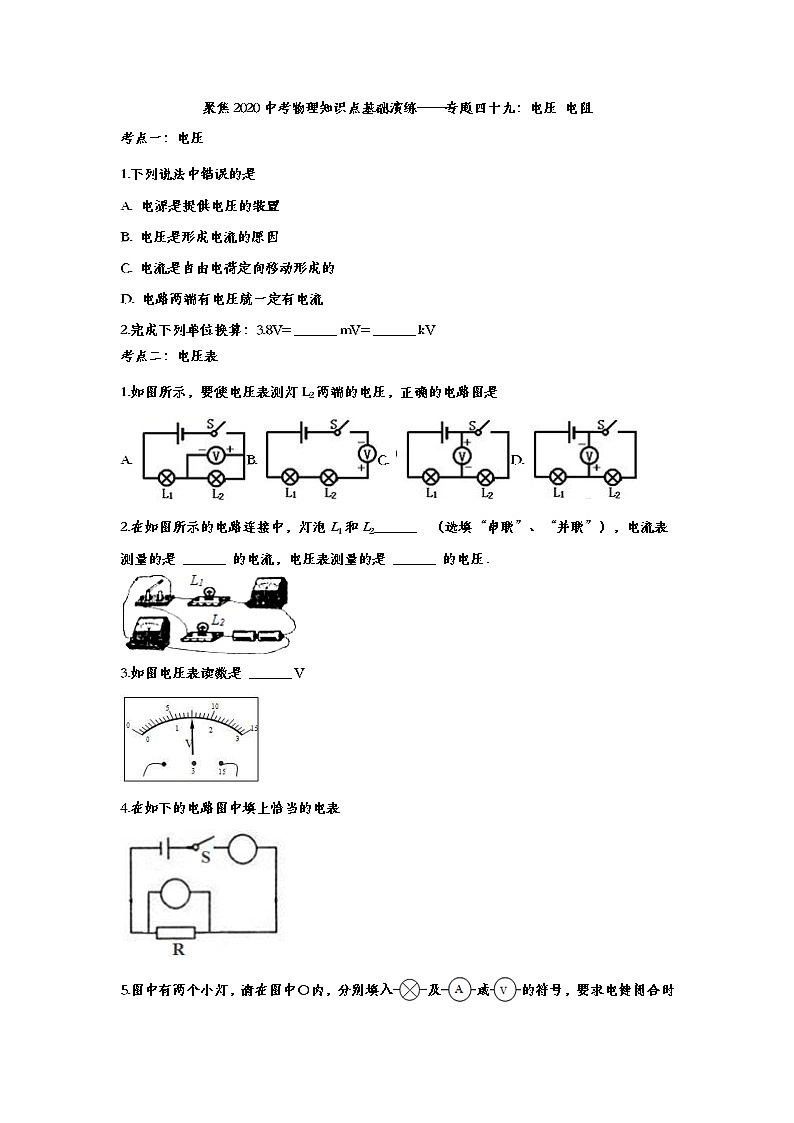

聚焦2020中考物理知识点基础演练——专题四十九：电压 电阻
展开聚焦2020中考物理知识点基础演练——专题四十九：电压 电阻
考点一：电压
1.下列说法中错误的是
A. 电源是提供电压的装置
B. 电压是形成电流的原因
C. 电流是自由电荷定向移动形成的
D. 电路两端有电压就一定有电流
2.完成下列单位换算：3.8V= ______ mV= ______ kV
考点二：电压表
1.如图所示，要使电压表测灯L2两端的电压，正确的电路图是
A. B. C. D.
2.在如图所示的电路连接中，灯泡L1和L2______ （选填“串联”、“并联”），电流表测量的是 ______ 的电流，电压表测量的是 ______ 的电压．
3.如图电压表读数是 ______ V
4.在如下的电路图中填上恰当的电表

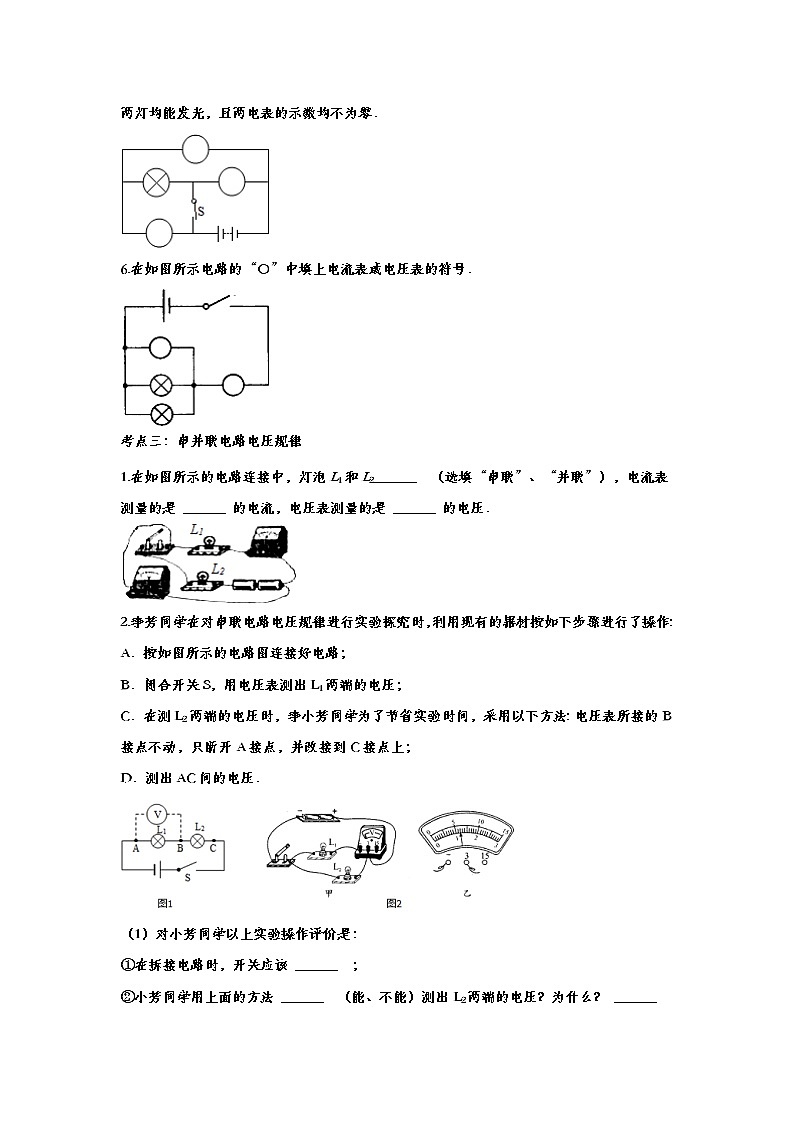

5.图中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零．
6.在如图所示电路的“○”中填上电流表或电压表的符号．
考点三：串并联电路电压规律
1.在如图所示的电路连接中，灯泡L1和L2______ （选填“串联”、“并联”），电流表测量的是 ______ 的电流，电压表测量的是 ______ 的电压．
2.李芳同学在对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：
A．按如图所示的电路图连接好电路；
B．闭合开关S，用电压表测出L1两端的电压；
C．在测L2两端的电压时，李小芳同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
D．测出AC间的电压．
（1）对小芳同学以上实验操作评价是：
①在拆接电路时，开关应该 ______ ；
②小芳同学用上面的方法 ______ （能、不能）测出L2两端的电压？为什么？ ______

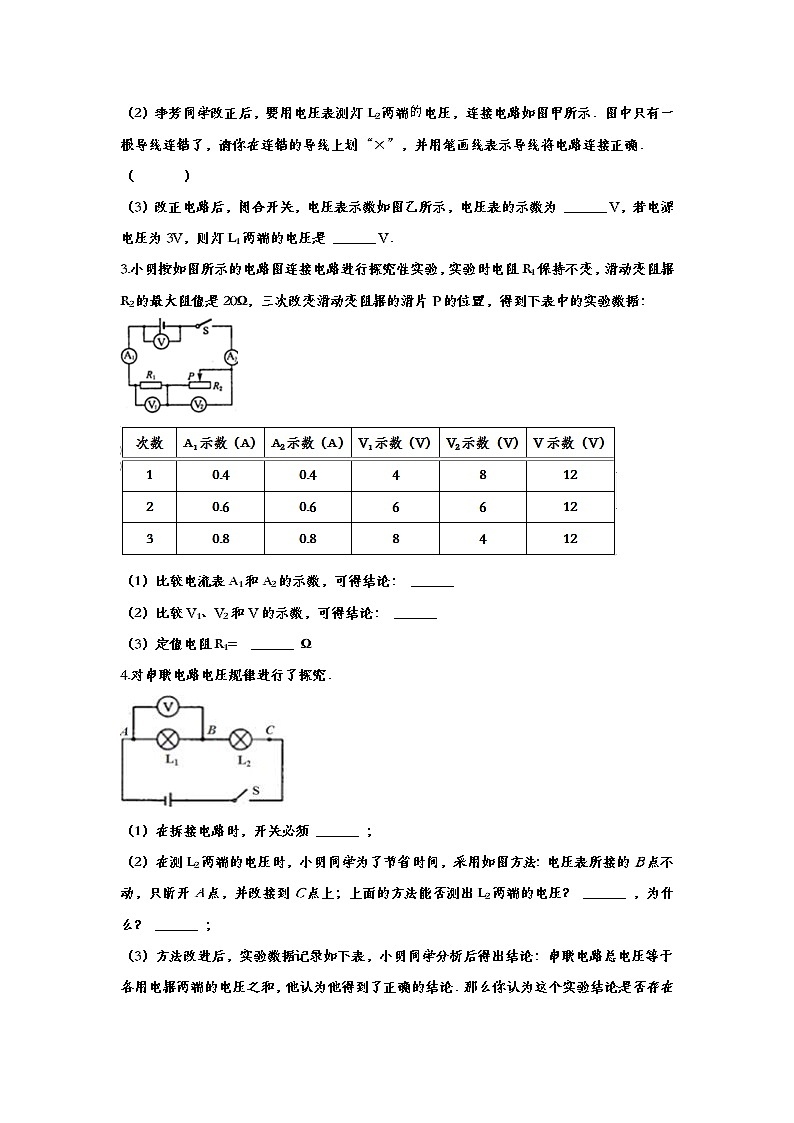

（2）李芳同学改正后，要用电压表测灯L2两端电压，连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
（ ）
（3）改正电路后，闭合开关，电压表示数如图乙所示，电压表的示数为 ______ V，若电源电压为3V，则灯L1两端的电压是 ______ V．
3.小明按如图所示的电路图连接电路进行探究性实验，实验时电阻R1保持不变，滑动变阻器R2的最大阻值是20Ω，三次改变滑动变阻器的滑片P的位置，得到下表中的实验数据：
（1）比较电流表A1和A2的示数，可得结论： ______
（2）比较V1、V2和V的示数，可得结论： ______
（3）定值电阻R1= ______ Ω
4.对串联电路电压规律进行了探究．
（1）在拆接电路时，开关必须 ______ ；
（2）在测L2两端的电压时，小明同学为了节省时间，采用如图方法：电压表所接的B点不动，只断开A点，并改接到C点上；上面的方法能否测出L2两端的电压？ ______ ，为什么？ ______ ；
（3）方法改进后，实验数据记录如下表，小明同学分析后得出结论：串联电路总电压等于各用电器两端的电压之和，他认为他得到了正确的结论．那么你认为这个实验结论是否存在着不足？ ______ ，他应该如何改进 ______ ．
考点四：串并联电路电压的计算
1.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
2.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
考点五：电阻
1.当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是
A. 导线较粗的电阻大
B. 若它们粗细相同，则导线较长的电阻大
C. 导线较细的电阻大
D. 若它们长度相同，则导线较粗的电阻大
2.下面有关导体电阻的说法中正确的是
A. 导体没有电阻，绝缘体有电阻
B. 铜的电阻比铁的电阻小
C. 粗细、长短都相同的铜丝和铁丝比较，铁丝的电阻较大
D. 要改变导体的电阻，可以改变通过的电流
3.下列说法正确的是
A. 导体两端电压为零时，导体电阻消失
B. 导体的电阻越大，通过它的电流越小
C. 通过导体的电流越大，说明导体的电阻越小
D. 导体的电阻越大，它对电流的阻碍作用越大
4.小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，不可能完成的是（ ）
A. 探究导体电阻与长度的关系
B. 探究导体电阻与横截面积的关系
C. 探究导体电阻与材料的关系
D. 探究导体电阻与温度的关系
5.4000Ω= ______ kΩ= ______ MΩ．
考点六：变阻器
1.如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是
A. b、c
B. a、d
C. a、b
D. c、d
2.如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向 ______ 端移动．
3.收音机的音量控制旋钮是一个电位器，它实际上是一个 ______ ，它通过改变接入电路中电阻丝的 ______ 来改变电阻大小从而改变电流，达到改变声音大小的目的．
4.如图所示，A、B、C、D分别代表滑动变阻器的四个接线柱，若将滑片P向右移，使变阻器阻值减小，可以将导线接在 ______ 或 ______ 两个接线柱上；若接在 ______ 两个接线柱上阻值为0Ω；若接在 ______ 两个接线柱上，阻值为最大且不变．
聚焦2020中考物理知识点基础演练——专题四十九：电压 电阻参考答案
考点一：电压
1.下列说法中错误的是
A. 电源是提供电压的装置
B. 电压是形成电流的原因
C. 电流是自由电荷定向移动形成的
D. 电路两端有电压就一定有电流
【答案】D
【解析】
A. 电源是提供电压的装置，故A正确；B. 电压是推动自由电荷发生定向移动形成电流的原因，故B正确；C. 电流是电荷的定向移动形成的，故C正确；D. 虽然电压是推动自由电荷发生定向移动形成电流的原因，但是若只有电压，电路断开也不会形成电流，所以有电压不一定有电流，故D错误．故选D.
2.完成下列单位换算：3.8V= ______ mV= ______ kV
【答案】 (1). 3.8×103 (2). 3.8×10-3
【解析】
电压的单位有V、mV和kV．，根据电压单位之间的进率做出解答．
故答案为3.8×103；3.8×10-3；
考点二：电压表
1.如图所示，要使电压表测灯L2两端的电压，正确的电路图是
A. B. C. D.
【答案】D
【解析】
A.电压表正负接线柱接反，错误；
B.电压表应并联在电路中，错误；
C.开关闭合后，电压表正负接线柱接反，错误；
D.开关闭合后，电压表测L2两端的电压，正确．
2.在如图所示的电路连接中，灯泡L1和L2______ （选填“串联”、“并联”），电流表测量的是 ______ 的电流，电压表测量的是 ______ 的电压．
【答案】串联；L1或L2；L1．
【解析】
解：在图所示电路中，电流只有一条路径；灯L1与L2是串联连接，电流表是串联在电路中，由于串联电路电流处处相等，所以电流表测量的是L1或L2的电流；
电压表并联在了L1的两端，测量的是灯L1的电压．
故答案串联；L1或L2；L1．
3.如图电压表读数是 ______ V
【答案】7.5
【解析】
电压表将15V及负接线柱接入，即电压表选择0～15V的量程；刻度盘中有三个大格，则每一大格为5V，每一大格又分为10小格，则每一小格表示0.5V，故指针所指的示数为7.5V；
故答案为7.5；
4.在如下的电路图中填上恰当的电表
【答案】
【解析】
电流表串联在电路中；电流表相当于导线；电压表和用电器并联；电压表相当于断路．
上面的电表与电阻串联，所以是电流表；下面的电表与电阻并联，所以是电压表．如图所示：
5.图中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零．
【答案】
【解析】
若最下面的内是电流表，会将左边灯泡短路，故最下面的内不能为电流表；若最下面的内是灯泡，则该灯泡不受开关控制，故若最下面的内不是灯泡；所以，最下面的内是电压表；中间中若为电流表，则电流表就直接接在了电源两极，故中间的内为灯泡；剩下的上面的内为电流表。如图：
6.在如图所示电路的“○”中填上电流表或电压表的符号．
【答案】
【解析】
电流表要串联在被测电路中，电压表要并联在被测电路中，与灯泡并联的电表是电压表，与灯泡串联的电表是电流表，如图所示：
考点三：串并联电路电压规律
1.在如图所示的电路连接中，灯泡L1和L2______ （选填“串联”、“并联”），电流表测量的是 ______ 的电流，电压表测量的是 ______ 的电压．
【答案】串联；L1或L2；L1．
【解析】
解：在图所示电路中，电流只有一条路径；灯L1与L2是串联连接，电流表是串联在电路中，由于串联电路电流处处相等，所以电流表测量的是L1或L2的电流；
电压表并联在了L1的两端，测量的是灯L1的电压．
故答案串联；L1或L2；L1．
2.李芳同学在对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：
A．按如图所示的电路图连接好电路；
B．闭合开关S，用电压表测出L1两端的电压；
C．在测L2两端的电压时，李小芳同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
D．测出AC间的电压．
（1）对小芳同学以上实验操作评价是：
①在拆接电路时，开关应该 ______ ；
②小芳同学用上面的方法 ______ （能、不能）测出L2两端的电压？为什么？ ______
（2）李芳同学改正后，要用电压表测灯L2两端电压，连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
（ ）
（3）改正电路后，闭合开关，电压表示数如图乙所示，电压表的示数为 ______ V，若电源电压为3V，则灯L1两端的电压是 ______ V．
【答案】 (1). 断开 (2). 不能 (3). 电压表正负接线柱接反了 (4). (5). 1.2 (6). 1.8
【解析】
试题分析：（1）①在做电学实验时，拆接电路过程中，开关应是断开的；②小芳的做法不能测出L2两端的电压，因为此时电压表的正负接线柱接反了；（2）电压表测灯泡L2两端的电压时，应接到灯泡L2的两端，正确的连线如上图所示；（3）由图示可知，电流表的示数为1．2V，两个灯泡是串联的，串联电路中总电压等于各部分电压之和，所以可知灯L1两端的电压是1．8V．
3.小明按如图所示的电路图连接电路进行探究性实验，实验时电阻R1保持不变，滑动变阻器R2的最大阻值是20Ω，三次改变滑动变阻器的滑片P的位置，得到下表中的实验数据：
（1）比较电流表A1和A2的示数，可得结论： ______
（2）比较V1、V2和V的示数，可得结论： ______
（3）定值电阻R1= ______ Ω
【答案】(1). 串联电路电流处处相等 (2). 串联电路电源电压等于各用电器两端电压之和 (3). 10
【解析】根据串联电路电压规律和电流规律进行分析，即串联电路时将各用电器顺次连接；电压表与被测用电器并联，电流表与被测用电器串联；串联电路处处电流相等，串联电路两端电压等于各部分电压之和等，最后根据欧姆定律求出定值电阻的阻值．
(1)从表格中可以看出,电流表A1和A2的示数相等，故可得结论：串联电路处处电流相等；
(2)从表格中可以看出V的示数等于V1、V2电压表的示数和，故可得结论：串联电路电源电压等于各用电器两端电压之和；
(3)由表可知，当R1两端的电压为4V时，对应的电流为0.4A，
所以定值电阻R1===10Ω.
4.对串联电路电压规律进行了探究．
（1）在拆接电路时，开关必须 ______ ；
（2）在测L2两端的电压时，小明同学为了节省时间，采用如图方法：电压表所接的B点不动，只断开A点，并改接到C点上；上面的方法能否测出L2两端的电压？ ______ ，为什么？ ______ ；
（3）方法改进后，实验数据记录如下表，小明同学分析后得出结论：串联电路总电压等于各用电器两端的电压之和，他认为他得到了正确的结论．那么你认为这个实验结论是否存在着不足？ ______ ，他应该如何改进 ______ ．
【答案】 (1). 断开 (2). 不能 (3). 电压表正负接线柱接反了 (4). 存在不足 (5). 更换不同规格的实验器材进行多次实验，然后得出结论
【解析】
(一)(1)为了安全，在拆接电路时，开关必须断开；(2)由实验步骤可知,电压表正负接线柱接反了,不能测出灯两端的电压．(3)只进行一次实验就得出结论，实验结论具有片面性，为得出普遍结论，应更换不同规格的实验器材进行多次实验，然后得出结论．
考点四：串并联电路电压的计算
1.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
【答案】U1为3V，U2为4V，U3为5V．
【解析】
由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；根据串联电路的电压特点求出L1和L2的电压，再求出L3两端的电压．
由电路图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压，则：U1+U2+U3=12V ①
U1+U2=7V ②
U2+U3=9V ③
解得：U1=3V U2=4V U3=5V．
答：灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．
2.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
【答案】0.1A， 6V．
【解析】
由图可知：、并联,电压表测量电源的电压,电流表测支路的电流,测干路电流；所以==U=6V，通过的电流为：=I−=0.5A−0.4A=0.1A.
考点五：电阻
1.当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是
A. 导线较粗的电阻大
B. 若它们粗细相同，则导线较长的电阻大
C. 导线较细的电阻大
D. 若它们长度相同，则导线较粗的电阻大
【答案】B
【解析】电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，选项A. C都没有指出长度的关系，所以A. C都不正确．
在温度、横截面积和材料相同时，长的铜丝电阻大，故B正确．
在温度、长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故D选项错误．
故选B.
2.下面有关导体电阻的说法中正确的是
A. 导体没有电阻，绝缘体有电阻
B. 铜的电阻比铁的电阻小
C. 粗细、长短都相同的铜丝和铁丝比较，铁丝的电阻较大
D. 要改变导体的电阻，可以改变通过的电流
【答案】C
【解析】
A、导体和绝缘体的区别在于电阻的大小，绝缘体是指电阻无穷大的物体，故A错误；
B、要比较电阻的大小，需要比较导线长度、粗细及导体的材料，故B错误；
C、粗细相同，长度相同的铜丝的电阻要比铁丝小，故C正确；
D、导体的电阻与通过导体的电流无关，故改变电流无法改变导体的电阻，故D错误；
故选C．
3.下列说法正确的是
A. 导体两端电压为零时，导体电阻消失
B. 导体的电阻越大，通过它的电流越小
C. 通过导体的电流越大，说明导体的电阻越小
D. 导体的电阻越大，它对电流的阻碍作用越大
【答案】D
【解析】
电阻是导体本身的一种属性，与电压无关，当电压为零时，电阻不变，故A错；导体的电阻大，如果电压更大，则电流也不一定小，故B错；通过导体的电流越大，如果电压更大，则不能说明导体的电阻小，故C错；电阻是导体对电流的阻碍作用，导体的电阻越大，它对电流的阻碍作用越大，故D正确；应选D．
4.小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，不可能完成的是（ ）
A. 探究导体电阻与长度的关系
B. 探究导体电阻与横截面积的关系
C. 探究导体电阻与材料的关系
D. 探究导体电阻与温度的关系
【答案】C
【解析】
A．可以把电阻丝弄成长短不同的两段，探究电阻与长度的关系，故A可能完成；
B．把电阻丝把长度1：2分成两段，把较长的一段对折，此时可探究电阻与横截面积的关系，故B可能完成；
C．由于无法改变导体的材料，所以无法探究电阻与导体材料的关系，故C不可能完成；
D．可以通过给电阻丝加热来探究电阻与温度的关系，故D可能完成；
故应选C．
5.4000Ω= ______ kΩ= ______ MΩ．
【答案】 (1). 4 (2). 4×10-3
【解析】
物理量单位的换算首先要明确其常用的单位及进率关系，再按先换后算的思路进行换算．
．
故答案为(1). 4 (2). 4×10-3；
考点六：变阻器
1.如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是
A. b、c
B. a、d
C. a、b
D. c、d
【答案】B
【解析】
A. 选择的接线柱b、c，滑动变阻器连入右半段，滑片P向右移动时，连入电路的电阻变小．不符合题意．B. 选择的接线柱a、d，滑动变阻器连入左半段，滑片P向右移动时，连入电路的电阻变大．符合题意．C. 选择的接线柱a、b，滑动变阻器相当于定值电阻，连入电路的电阻不变．不符合题意．D. 选择的接线柱c、d，滑动变阻器被短路，连入电路的电阻为零．不符合题意．故选B.
2.如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向 ______ 端移动．
【答案】右
【解析】
由图知，变阻器滑片以左电阻丝连入电路中，据此回答；
由图知，变阻器的电阻丝左端连入电路中，要使接入电路的电阻增大，即移动滑片增加接入电路电阻丝的长度，故滑片P应该向右端移动．
故答案为右
3.收音机的音量控制旋钮是一个电位器，它实际上是一个 ______ ，它通过改变接入电路中电阻丝的 ______ 来改变电阻大小从而改变电流，达到改变声音大小的目的．
【答案】 (1). 滑动变阻器 (2). 长度
【解析】
滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的．由欧姆定律可知，当滑动变阻器改变了电路中的电阻，电源电压不变，所以就改变了电流．
调节收音机音量大小的电位器实质是滑动变阻器，滑动变阻器是靠改变连入电路中电阻线的长度来改变电阻的，从而改变电路中的电流，以达到控制音量的目的．
故答案为滑动变阻器；长度．
4.如图所示，A、B、C、D分别代表滑动变阻器的四个接线柱，若将滑片P向右移，使变阻器阻值减小，可以将导线接在 ______ 或 ______ 两个接线柱上；若接在 ______ 两个接线柱上阻值为0Ω；若接在 ______ 两个接线柱上，阻值为最大且不变．
【答案】 (1). BD (2). BC (3). CD (4). AB
【解析】
当将BC或BD接入电路时，滑动变阻器的左侧接入电路，则滑片右移时，滑动变阻器接入长度变小，故接入电路的阻值将变小；若接在CD两个接线柱上阻值为0Ω；当将AB接入电路时，由于直接连接了全部阻值，故滑片不起作用，接入电阻的阻值将不变；
