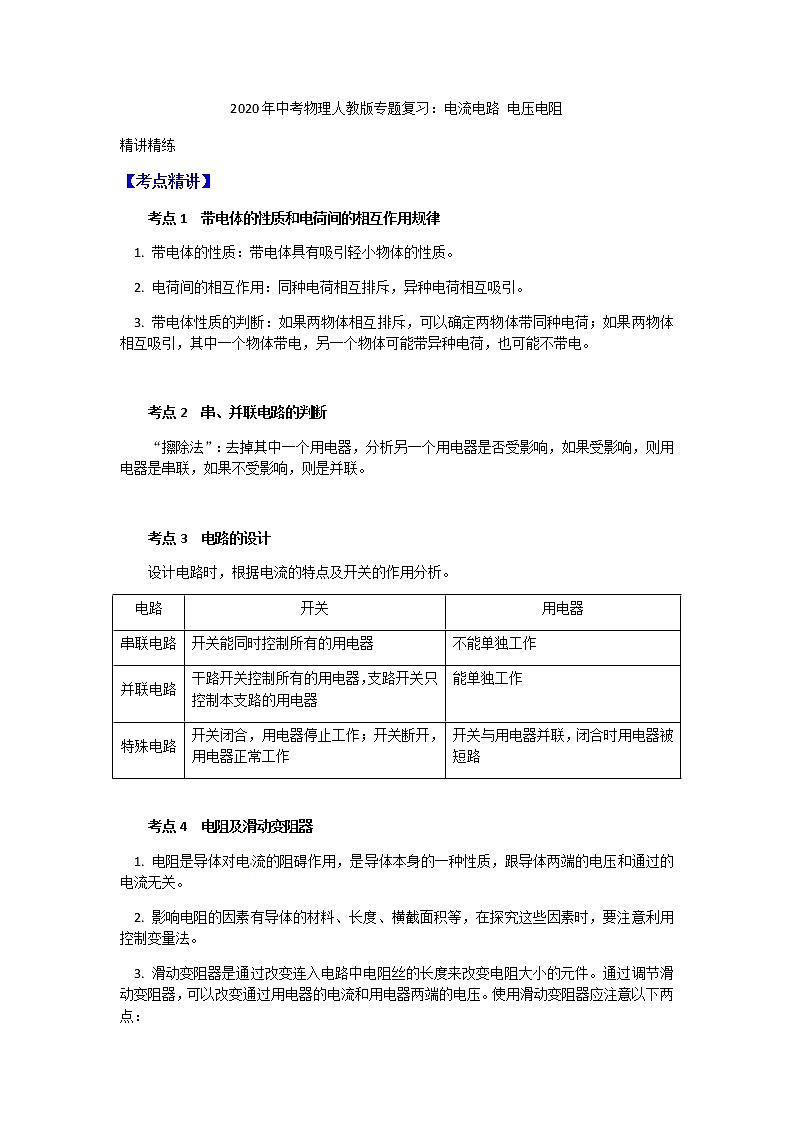

2020年中考物理人教版专题复习：电流电路 电压电阻
展开2020年中考物理人教版专题复习：电流电路 电压电阻
精讲精练
【考点精讲】
考点1 带电体的性质和电荷间的相互作用规律
1. 带电体的性质：带电体具有吸引轻小物体的性质。
2. 电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引。
3. 带电体性质的判断：如果两物体相互排斥，可以确定两物体带同种电荷；如果两物体相互吸引，其中一个物体带电，另一个物体可能带异种电荷，也可能不带电。
考点2 串、并联电路的判断
“擦除法”：去掉其中一个用电器，分析另一个用电器是否受影响，如果受影响，则用电器是串联，如果不受影响，则是并联。
考点3 电路的设计
设计电路时，根据电流的特点及开关的作用分析。
电路 | 开关 | 用电器 |
串联电路 | 开关能同时控制所有的用电器 | 不能单独工作 |
并联电路 | 干路开关控制所有的用电器，支路开关只控制本支路的用电器 | 能单独工作 |
特殊电路 | 开关闭合，用电器停止工作；开关断开，用电器正常工作 | 开关与用电器并联，闭合时用电器被短路 |
考点4 电阻及滑动变阻器
1. 电阻是导体对电流的阻碍作用，是导体本身的一种性质，跟导体两端的电压和通过的电流无关。
2. 影响电阻的因素有导体的材料、长度、横截面积等，在探究这些因素时，要注意利用控制变量法。
3. 滑动变阻器是通过改变连入电路中电阻丝的长度来改变电阻大小的元件。通过调节滑动变阻器，可以改变通过用电器的电流和用电器两端的电压。使用滑动变阻器应注意以下两点：
（1）要“一上一下”各选一个接线柱接入电路中；
（2）闭合开关前，要将滑片调至阻值最大处。
考点5 电路故障的判断
电路故障分为短路故障和断路故障，常用电压表检测，或用电压表与电流表结合检测。[来源:Z#xx#k.Com]

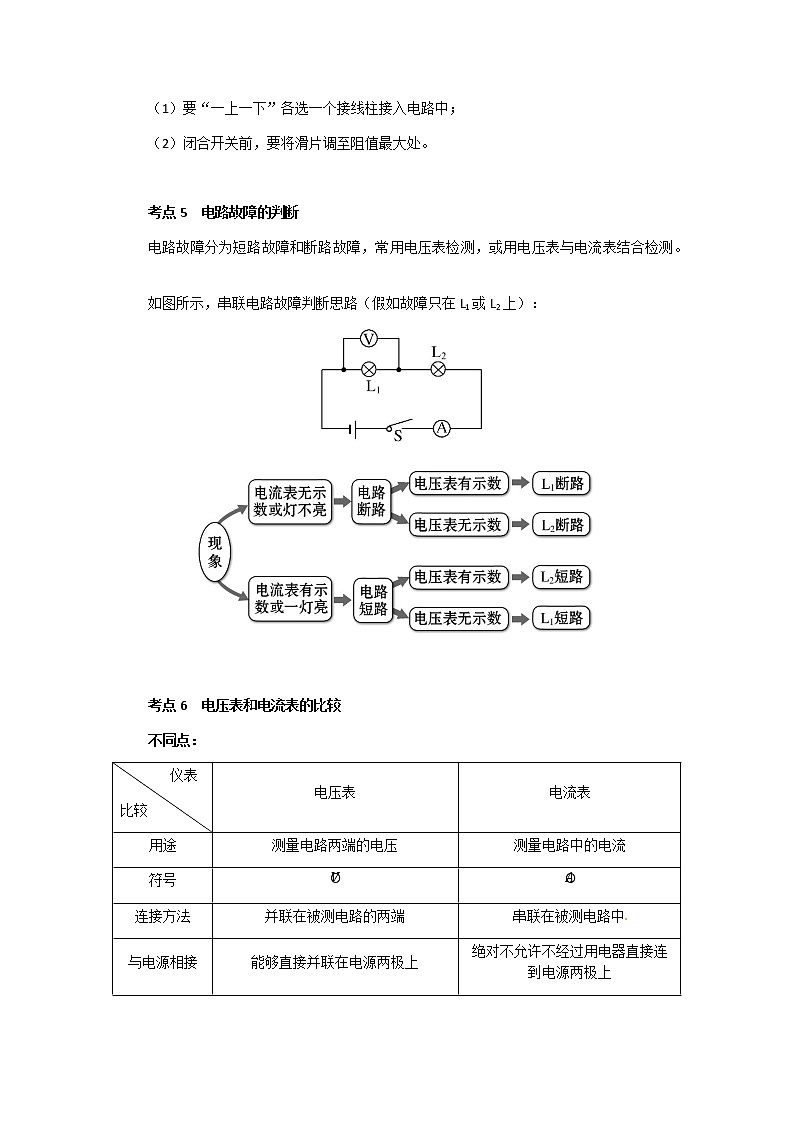

如图所示，串联电路故障判断思路（假如故障只在L1或L2上）：
考点6 电压表和电流表的比较
不同点：
仪表 比较 | 电压表 | 电流表 |
用途 | 测量电路两端的电压 | 测量电路中的电流 |
符号 | ||
连接方法 | 并联在被测电路的两端 | 串联在被测电路中 |
与电源相接 | 能够直接并联在电源两极上 | 绝对不允许不经过用电器直接连到电源两极上 |
相同点：
仪表 比较 | 电压表 | 电流表 |
相同点 | （1）使用前要调节指针，使其指在零刻度处，弄清最小刻度值、量程 （2）使用时都要使电流从正接线柱流进，负接线柱流出 （3）都要选择合适的量程 （4）都要等指针稳定后再读数 （5）不能估计出电流值、电压值时可用试触法判断是否超过量程 | |
【典例精析】
例题1 用丝绸摩擦过的玻璃棒去靠近用细线悬挂着的轻质小球时，产生了互相吸引的现象，关于这个轻质小球，下列说法正确的是（ ）
A. 一定带负电
B. 可能带负电，也可能不带电
C. 一定带正电[来源:学科网ZXXK]
D. 可能带正电，也可能不带电
思路导航：本题考查了电荷间的相互作用规律和带电体能吸引轻小物体的性质。丝绸摩擦过的玻璃棒带正电，如果去靠近细线悬吊着的轻质小球时，产生了相互吸引的现象，那么小球有两种可能：①根据带电物体可以吸引轻质物体的性质，小球可能不带电；②根据异种电荷相互吸引的性质，丝绸摩擦过的玻璃棒带正电，所以小球可能带负电，故选B。
答案：B
例题2 某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M，下列电路图符合要求的是（ ）
思路导航：本题考查电路的设计。因为开关S2只控制吸尘电动机M，可知照明灯L和吸尘电动机M是并联的，且开关S2与电动机M串联；开关S1同时控制照明灯L和吸尘电动机M，说明开关S1在干路上。
答案：B
例题3如图所示的电路，当开关S闭合后（ ）
A. 若甲表是电压表，乙表是电流表，则电阻R1、R2并联
B. 若甲表是电流表，乙表是电流表，则电阻R1、R2串联
C. 若甲表是电压表，乙表是电压表，则电阻R1、R2串联
D. 若甲表是电流表，乙表是电压表，则电阻R1、R2并联
思路导航：本题考查电路的连接问题。在电路中，电流表的特点是电阻很小，相当于一根导线，电压表的特点是电阻很大，相当于断路。判断时采用假设法：若甲表是电流表，则S闭合后，电阻R2被短路，就不存在R1、R2串、并联的问题，故B、D都是错误的；若甲、乙都是电压表，则电阻R2被断路，故C是错误的；若甲表是电压表、乙表是电流表，则两电阻并联，电压表（甲）测量电源电压，电流表（乙）测量通过电阻R2的电流，故选A。
答案：A
【总结提升】
