苏科版九年级物理学习共同体中考复习：专题作图专题（无答案）

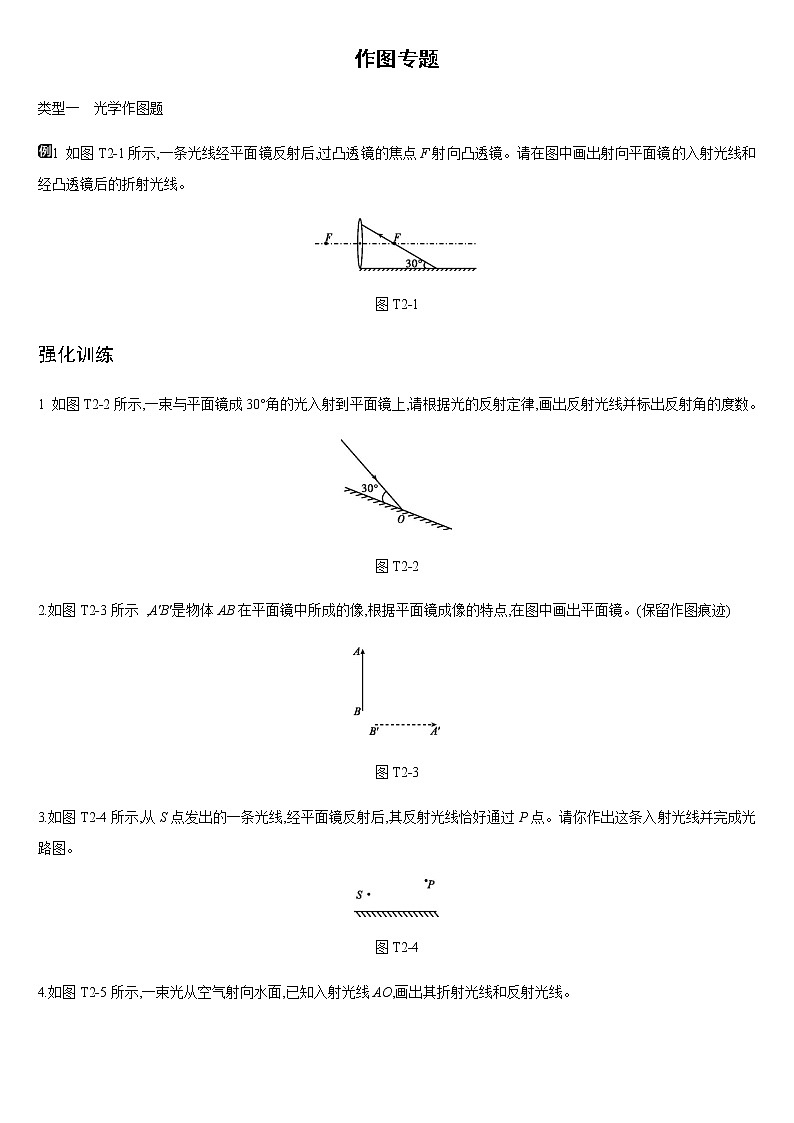

展开作图专题
类型一 光学作图题
1 如图T2-1所示,一条光线经平面镜反射后,过凸透镜的焦点F射向凸透镜。请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线。
图T2-1
强化训练
1 如图T2-2所示,一束与平面镜成30°角的光入射到平面镜上,请根据光的反射定律,画出反射光线并标出反射角的度数。
图T2-2
2.如图T2-3所示 ,A'B'是物体AB在平面镜中所成的像,根据平面镜成像的特点,在图中画出平面镜。(保留作图痕迹)
图T2-3
3.如图T2-4所示,从S点发出的一条光线,经平面镜反射后,其反射光线恰好通过P点。请你作出这条入射光线并完成光路图。
图T2-4

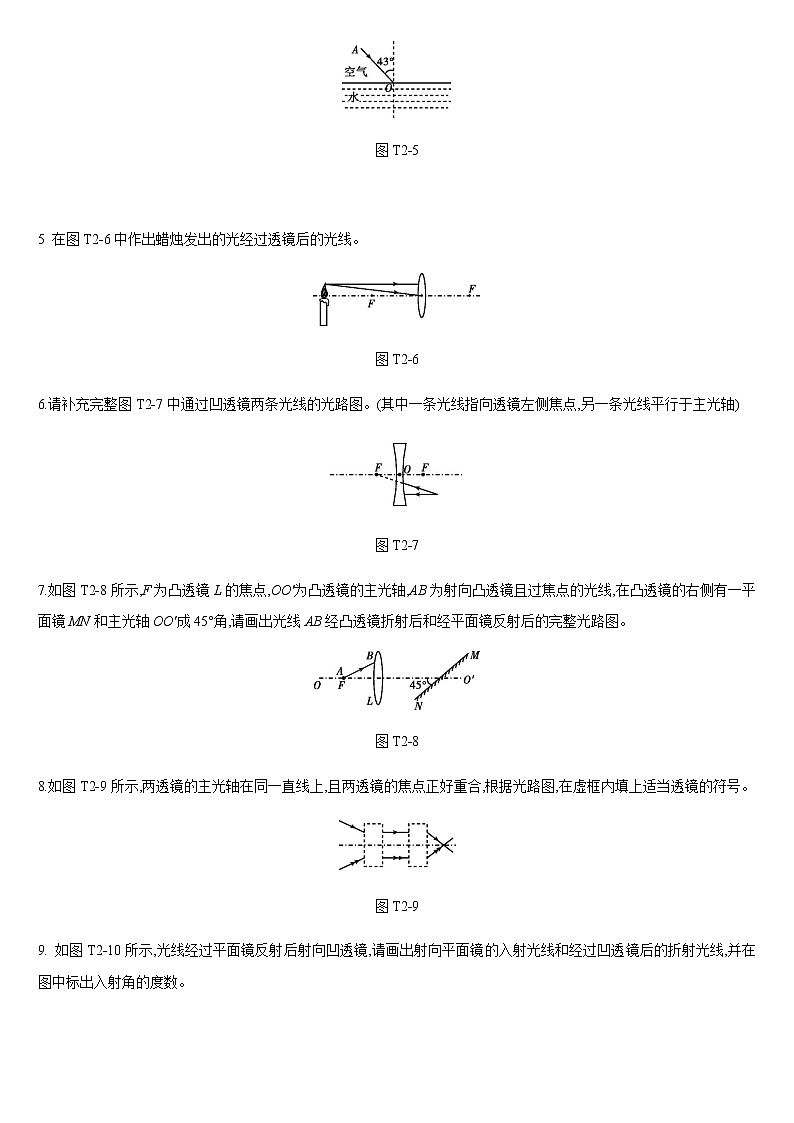

4.如图T2-5所示,一束光从空气射向水面,已知入射光线AO,画出其折射光线和反射光线。
图T2-5
5 在图T2-6中作出蜡烛发出的光经过透镜后的光线。
图T2-6
6.请补充完整图T2-7中通过凹透镜两条光线的光路图。(其中一条光线指向透镜左侧焦点,另一条光线平行于主光轴)
图T2-7
7.如图T2-8所示,F为凸透镜L的焦点,OO'为凸透镜的主光轴,AB为射向凸透镜且过焦点的光线,在凸透镜的右侧有一平面镜MN和主光轴OO'成45°角,请画出光线AB经凸透镜折射后和经平面镜反射后的完整光路图。
图T2-8
8.如图T2-9所示,两透镜的主光轴在同一直线上,且两透镜的焦点正好重合,根据光路图,在虚框内填上适当透镜的符号。
图T2-9

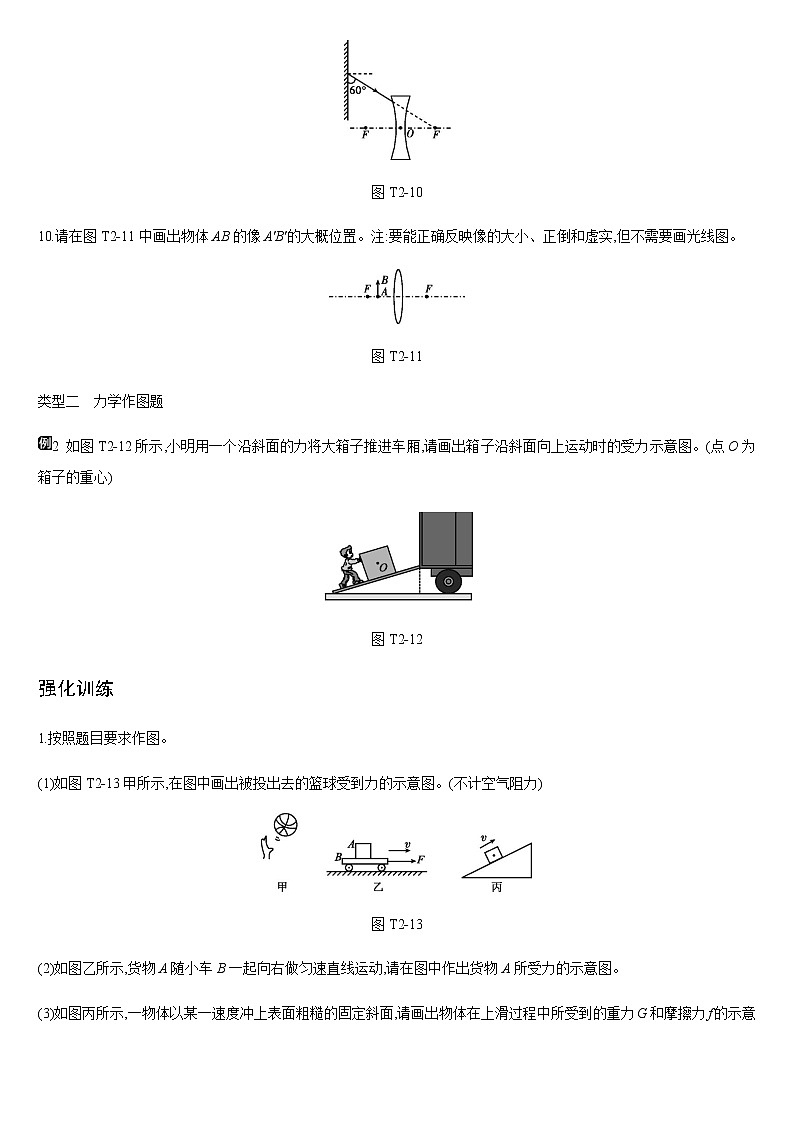

9. 如图T2-10所示,光线经过平面镜反射后射向凹透镜,请画出射向平面镜的入射光线和经过凹透镜后的折射光线,并在图中标出入射角的度数。
图T2-10
10.请在图T2-11中画出物体AB的像A'B'的大概位置。注:要能正确反映像的大小、正倒和虚实,但不需要画光线图。
图T2-11
类型二 力学作图题
2 如图T2-12所示,小明用一个沿斜面的力将大箱子推进车厢,请画出箱子沿斜面向上运动时的受力示意图。(点O为箱子的重心)
图T2-12
强化训练
1.按照题目要求作图。
(1)如图T2-13甲所示,在图中画出被投出去的篮球受到力的示意图。(不计空气阻力)
图T2-13
(2)如图乙所示,货物A随小车B一起向右做匀速直线运动,请在图中作出货物A所受力的示意图。
(3)如图丙所示,一物体以某一速度冲上表面粗糙的固定斜面,请画出物体在上滑过程中所受到的重力G和摩擦力f的示意图。
2.港口和机场常用传送带运送行李,旅客的行李箱会随着传送带一起斜向上匀速运动,如图T2-14所示,请在图中画出行李箱所受的摩擦力f的示意图。
图T2-14
3.如图T2-15所示,一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动,忽略空气阻力,画出小球所受的重力G和弹力F的示意图。
图T2-15
4.(1)如图T2-16甲所示,观光缆车沿轨道斜向上做匀速直线运动,画出车中重物A所受力的示意图。
图T2-16
(2)如图乙所示,小球A用钢管固定在小车的支架上,小车向左做匀速直线运动,不计空气阻力,画出小球A所受力的示意图。
5. 一杯子放在斜面上,画出图T2-17中质量为0.5 kg的小球所受浮力的示意图。g取10 N/kg。
图T2-17
6 如图T2-18所示,一个绕O点转动的杠杆,已知动力F1的方向和阻力F2的力臂l2,请画出动力F1的力臂l1以及阻力F2。
图T2-18
7.如图T2-19所示,轻质杠杆OA能绕O点转动,请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图(要求保留作图痕迹)。
图T2-19
8.请在图T2-20中画出人拉重物上升时,最省力的绕线方法。
图T2-20
类型三 电磁学作图题
3 请用笔画线代替导线,将图T2-21中的元件接入家庭电路,要求开关控制电灯。
图T2-21
强化训练
- 根据如图T2-22甲所示的实物图,在图乙所示虚框内画出与之对应的电路图。
图T2-22
- 测量小灯泡电功率,请用笔画线代替导线将图T2-23所示的实物电路图连接完整。
图T2-23
3.在图T2-24中,将电源、电流表、电压表三个元件符号正确填进电路的空白处,要求开关S闭合后:
①电流方向如图所示;
②移动滑动变阻器的滑片P,小灯泡L变亮时,电流表示数变大,电压表示数变小。
图T2-24
4.图T2-25甲为一种测定油箱内油量的装置,把电流表刻度盘改为相应的油量体积数,就可以直接读出油箱中的油量。当油箱中的油量减少时,浮子就会带动滑杆使电流表的示数变小。现将电流表换成电压表,请用乙图设计一个电路,使油箱中的油量消耗到最少时,电压表的示数减小到零。
图T2-25
5 如图T2-26所示,要求开关控制螺旋灯泡,将图中元件分别正确连接到电路中。
图T2-26
6 如图T2-27所示,弹簧测力计下悬挂一条形磁体,当开关闭合后,弹簧测力计示数变小。请标出电磁铁的S极和用“+”标出电源的正极。
图T2-27
7.一个螺线管和一个小磁针放在桌面上,当开关闭合后,小磁针N极转向了右方,如图T2-28所示,请完成下列要求:①用箭头标出磁感线的方向;②在括号内用“+”“-”标出电源的正、负极。
图T2-28
8 如图T2-29所示,请根据小磁针静止后的指向及所标电流的方向,画出螺线上管导线的绕法。
图T2-29
类型四 示意图的识别
4 如图T2-30所示的示意图正确的是 ( )
图T2-30
强化训练
1.如图T2-31所示是同学们所画的几种情况下的示意图,其中不正确的是 ( )
图T2-31
2.如图T2-32所示的示意图正确的是 ( )
图T2-32
3.如图T2-33所示,其中不正确的是 ( )
图T2-33
4.下列各图所对应的物理知识的说法正确的是 ( )
图T2-34
A.图甲为光从水中斜射入空气时的光路图
B.图乙为投出去的篮球所受力的示意图
C.图丙为静止时小磁针的状态示意图
D.图丁为家庭电路中插座、开关与灯泡的连接电路图
5.如图T2-35所示,其对应的物理知识正确的是 ( )
图T2-35
