2021届高考物理一轮复习第7章静电场第2节电场能的性质教案（含解析）
展开

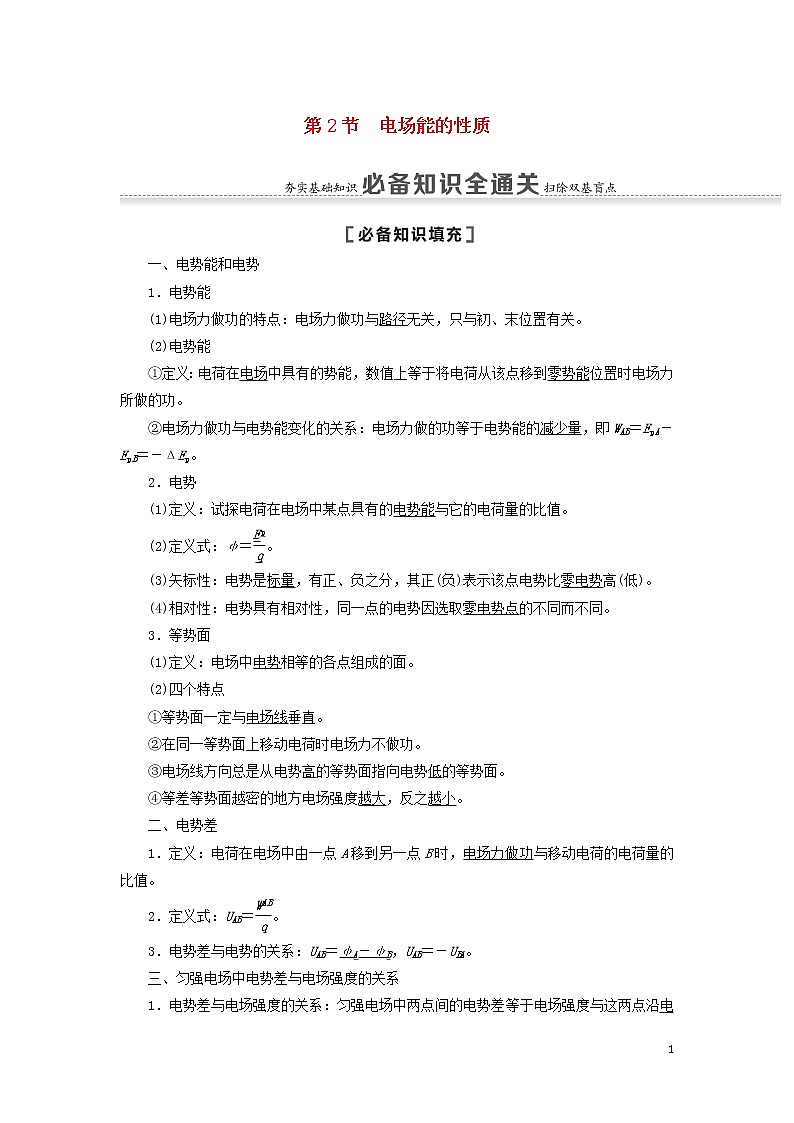

第2节 电场能的性质
一、电势能和电势
1．电势能
(1)电场力做功的特点：电场力做功与路径无关，只与初、末位置有关。
(2)电势能
①定义：电荷在电场中具有的势能，数值上等于将电荷从该点移到零势能位置时电场力所做的功。
②电场力做功与电势能变化的关系：电场力做的功等于电势能的减少量，即WAB＝EpA－EpB＝－ΔEp。
2．电势
(1)定义：试探电荷在电场中某点具有的电势能与它的电荷量的比值。
(2)定义式：φ＝。
(3)矢标性：电势是标量，有正、负之分，其正(负)表示该点电势比零电势高(低)。
(4)相对性：电势具有相对性，同一点的电势因选取零电势点的不同而不同。
3．等势面
(1)定义：电场中电势相等的各点组成的面。
(2)四个特点
①等势面一定与电场线垂直。
②在同一等势面上移动电荷时电场力不做功。
③电场线方向总是从电势高的等势面指向电势低的等势面。
④等差等势面越密的地方电场强度越大，反之越小。
二、电势差
1．定义：电荷在电场中由一点A移到另一点B时，电场力做功与移动电荷的电荷量的比值。
2．定义式：UAB＝。
3．电势差与电势的关系：UAB＝φA－φB，UAB＝－UBA。
三、匀强电场中电势差与电场强度的关系
1．电势差与电场强度的关系：匀强电场中两点间的电势差等于电场强度与这两点沿电场线方向的距离的乘积。即U＝Ed，也可以写作E＝。
2．公式U＝Ed的适用范围：匀强电场。

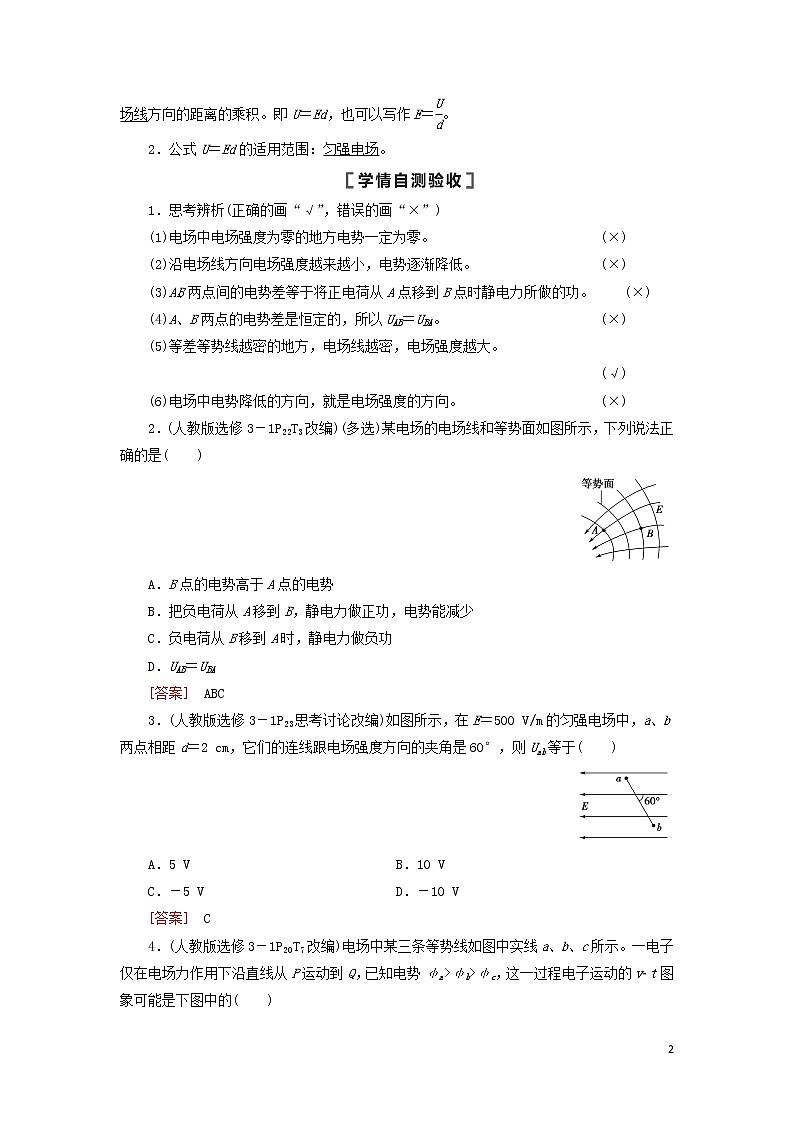

1．思考辨析(正确的画“√”，错误的画“×”)
(1)电场中电场强度为零的地方电势一定为零。 (×)
(2)沿电场线方向电场强度越来越小，电势逐渐降低。 (×)
(3)A、B两点间的电势差等于将正电荷从A点移到B点时静电力所做的功。 (×)
(4)A、B两点的电势差是恒定的，所以UAB＝UBA。 (×)
(5)等差等势线越密的地方，电场线越密，电场强度越大。
(√)
(6)电场中电势降低的方向，就是电场强度的方向。 (×)
2．(人教版选修3－1P22T3改编)(多选)某电场的电场线和等势面如图所示，下列说法正确的是( )
A．B点的电势高于A点的电势
B．把负电荷从A移到B，静电力做正功，电势能减少
C．负电荷从B移到A时，静电力做负功
D．UAB＝UBA
[答案] ABC
3．(人教版选修3－1P23思考讨论改编)如图所示，在E＝500 V/m的匀强电场中，a、b两点相距d＝2 cm，它们的连线跟电场强度方向的夹角是60°，则Uab等于( )
A．5 V B．10 V
C．－5 V D．－10 V
[答案] C

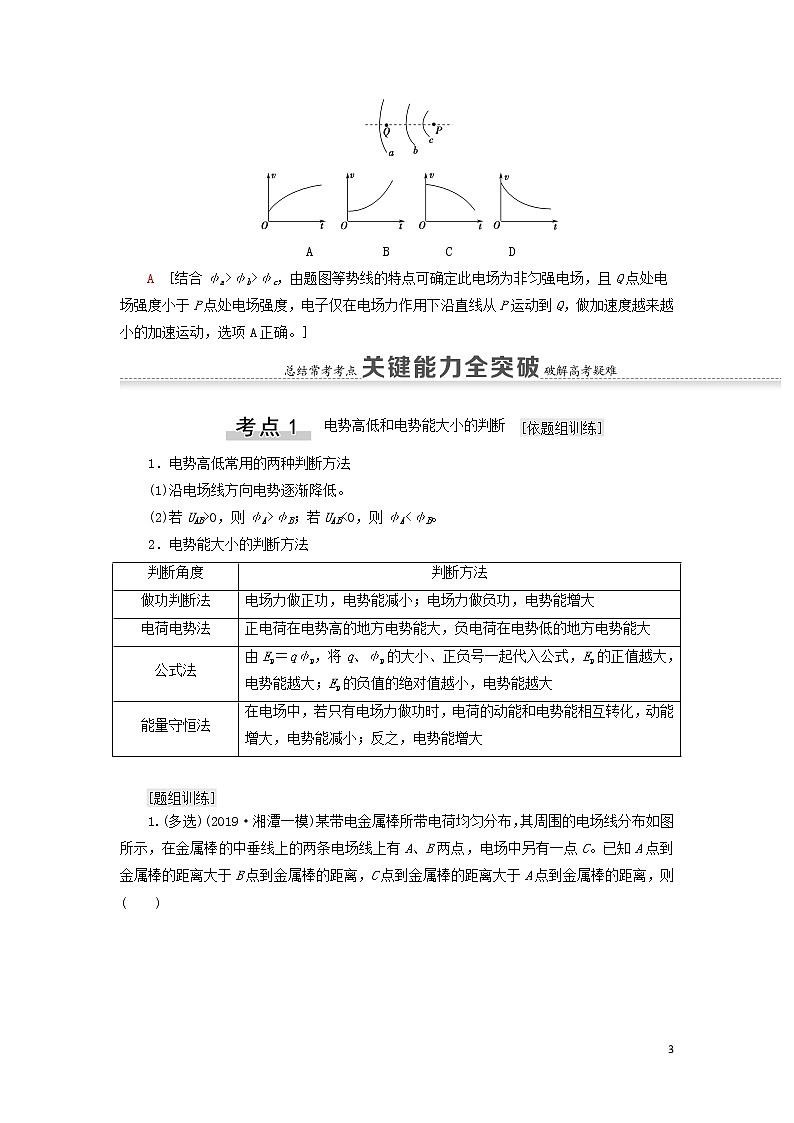

4．(人教版选修3－1P20T7改编)电场中某三条等势线如图中实线a、b、c所示。一电子仅在电场力作用下沿直线从P运动到Q，已知电势φa>φb>φc，这一过程电子运动的vt图象可能是下图中的( )
A B C D
A [结合φa>φb>φc，由题图等势线的特点可确定此电场为非匀强电场，且Q点处电场强度小于P点处电场强度，电子仅在电场力作用下沿直线从P运动到Q，做加速度越来越小的加速运动，选项A正确。]
电势高低和电势能大小的判断
1．电势高低常用的两种判断方法
(1)沿电场线方向电势逐渐降低。
(2)若UAB>0，则φA>φB；若UAB<0，则φA<φB。
2．电势能大小的判断方法
判断角度
判断方法
做功判断法
电场力做正功，电势能减小；电场力做负功，电势能增大
电荷电势法
正电荷在电势高的地方电势能大，负电荷在电势低的地方电势能大
公式法
由Ep＝qφp，将q、φp的大小、正负号一起代入公式，Ep的正值越大，电势能越大；Ep的负值的绝对值越小，电势能越大
能量守恒法
在电场中，若只有电场力做功时，电荷的动能和电势能相互转化，动能增大，电势能减小；反之，电势能增大
1.(多选)(2019·湘潭一模)某带电金属棒所带电荷均匀分布，其周围的电场线分布如图所示，在金属棒的中垂线上的两条电场线上有A、B两点，电场中另有一点C。已知A点到金属棒的距离大于B点到金属棒的距离，C点到金属棒的距离大于A点到金属棒的距离，则( )
A．A点的电势高于B点的电势
B．B点的电场强度大于C点的电场强度
C．负电荷在A点的电势能小于其在B点的电势能
D．将正电荷沿AC方向从A点移动到C点，电场力做正功
BD [由题图结合电场线的特点可知，该题中金属棒两侧的电场是对称的。根据电场线的疏密表示电场强度的大小，可知B点的电场强度大于C点的电场强度，选项B正确；根据沿着电场线方向电势逐渐降低，可知A点电势低于B点电势，选项A错误；根据电势能与电势的关系可知，负电荷在A点的电势能大于其在B点的电势能，选项C错误；将正电荷沿AC方向从A点移动到C点，电场力做正功，选项D正确。]
2.(2019·濮阳油田一模)如图所示，真空中等量正点电荷放置在M、N两点，在MN连线上有对称点a、c，MN连线的中垂线上有对称点b、d，则下列说法正确的是( )
A．电荷＋q在c点的电势能大于在a点的电势能
B．电荷＋q在c点的电势能小于在a点的电势能
C．在MN连线的中垂线上，O点电势最高
D．电荷－q从d点由静止释放，在它从d点运动到b点的过程中，加速度先减小再增大
C [根据电场线的分布情况和对称性可知，a、c两点的电势相等，则点电荷在a点的电势能一定等于在c点的电势能，故A、B错误；沿电场线方向电势降低，在MN连线的中垂线上，O点电势最高，故C正确；由对称性知O点的电场强度为零，电荷－q从d点由静止释放，在它从d点运动到b点的过程中，加速度可能先减小再增大，也可能按增大→减小→增大→减小变化，故D错误。]
电势差与电场强度的关系
1．公式E＝的三点注意
(1)只适用于匀强电场。
(2)d为某两点沿电场强度方向上的距离，或两点所在等势面之间的距离。
(3)电场强度的方向是电势降低最快的方向。
2．两个推论
(1)如图甲所示，C点为线段AB的中点，则有φC＝。
(2)如图乙所示，AB∥CD，且AB＝CD，则UAB＝UCD。
甲 乙
3．三点妙用
(1)解释等差等势面的疏密与电场强度大小的关系。当电势差U一定时，电场强度E越大，则沿电场强度方向的距离d越小，即电场强度越大，等差等势面越密。
(2)定性判断非匀强电场电势差的大小关系。如距离相等的两点间的电势差，E越大，U越大；E越小，U越小。
(3)利用φx图象的斜率判断沿x轴方向电场强度Ex随位置的变化规律。在φx图象中斜率k＝＝＝Ex，斜率的大小表示电场强度的大小，正负表示电场强度的方向。
如图所示，水平面内有A、B、C、D、M、N六个点，它们均匀分布在半径为R＝2 cm的同一圆周上，空间有一方向与圆平面平行的匀强电场。已知A、C、M三点的电势分别为φA＝(2－)V、φC＝2 V、φM＝(2＋)V，下列判断正确的是( )
A．电场强度的方向由A指向D
B．电场强度的大小为1 V/m
C．该圆周上的点电势最高为4 V
D．沿圆周将电子从D点经M点移到N点，电场力先做负功后做正功
C [在匀强电场中AM连线的中点G的电势φG＝(φA＋φM)＝2 V＝φC，所以直线COGN为等势线，在匀强电场中等势线相互平行，电场线与等势线相互垂直，且由电势高的等势线指向电势低的等势线，可知直线AB、直线DM分别为等势线，直线DB、直线MA分别为电场线，可知电场强度的方向由M指向A(或由D指向B)，故A错误；MA两点间的电势差UMA＝φM－φA＝2 V，沿电场方向的距离d＝R＝ m，电场强度E＝＝100 V/m，故B错误；过圆心O做MA的平行线，与圆的交点H处电势最高，UHO＝E·R＝2 V，由UHO＝φH－φO可得：最高电势φH＝UHO＋φO＝4 V，故C正确；沿圆周将电子从D点经M点移到N点，电场力先做正功再做负功，故D错误。]
应用E＝关系的解题思路
利用E＝定性分析
1.如图所示，在某电场中画出了三条电场线，C点是A、B连线的中点。已知A点的电势为φA＝30 V，B点的电势为φB＝－10 V，则C点的电势( )
A．φC＝10 V
B．φC>10 V
C．φC<10 V
D．上述选项都不正确
C [由于A、C之间的电场线比C、B之间的电场线密，相等距离之间的电势差较大，即UAC>UCB，所以φA－φC>φC－φB，可得φC<，即φC<10 V，选项C正确。]
2.(多选)(2019·山东泰安一模)如图所示，在正点电荷Q的电场中，A、B、C为直角三角形的三个顶点，D为AC的中点，∠A＝30°，A、B、C、D四点处的电势满足φA＝φC，φB＝φD，点电荷Q在A、B、C三点所在平面内，则( )
A．点电荷Q在A、B的连线上
B．点电荷Q在B、D连线的中点处
C．φD>φC
D．将负试探电荷从C点搬运到B点，电场力做负功
AC [因φA＝φC，则点电荷Q在A、C连线的垂直平分线上；又φB＝φD，则点电荷Q又在B、D连线的垂直平分线上；如图，则点电荷Q在A、B的连线上，则选项A正确，B错误；
D点距离正点电荷的距离较C点近，可知φD>φC，选项C正确；将负试探电荷从C点搬运到B点，电场力做正功，选项D错误。]
利用E＝定量计算
3.如图所示，匀强电场方向平行于xOy平面，在xOy平面内有一个半径为R＝5 m的圆，圆上有一个电荷量为q＝＋1×10－8 C的试探电荷P，半径OP与x轴正方向的夹角为θ，P沿圆周移动时，其电势能Ep＝2.5×10－5sin θ(J)，则( )
A．x轴位于零势能面上
B．电场强度大小为500 V/m，方向沿y轴正方向
C．y轴位于零势能面上
D．电场强度大小为500 V/m，方向沿x轴正方向
A [由Ep＝2.5×10－5sin θ(J)知，x轴上的势能为零，是零势能面，电势沿y轴变化最快，电场线沿y轴方向，A正确，C错误；当θ＝90°时，Ep＝2.5×10－5 J＝EqR，解得E＝500 V/m，又电势能大于零，故电场强度的方向沿y轴负方向，B、D错误。]
4.如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O处的电势为0，点A处的电势为6 V，点B处的电势为3 V，则电场强度的大小为( )
A．200 V/m B．200 V/m
C．100 V/m D．100 V/m
A [匀强电场的电场线与等势面都是平行、等间距排列的，且电场线与等势面处处垂直，沿着电场线方向电势逐渐降低，取OA中点C，则C点电势为3 V，连接BC即为电场中的一条等势线，作等势线的垂线，即电场中的电场线，如图所示，由几何关系可得，E＝＝＝200 V/m。故A正确。]
电场线、等势面及运动轨迹问题
1．(2018·天津高考)如图所示，实线表示某电场的电场线(方向未标出)，虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N点的电势分别为φM、φN，粒子在M点和N点时加速度大小分别为aM、aN，速度大小分别为vM、vN，电势能分别为EpM、EpN。下列判断正确的是( )
A．vMvN，EpMφN。
甲 乙
若粒子从N运动到M，则根据带电粒子所受电场力指向轨迹弯曲的内侧，可知在某点的电场力方向和速度方向如图乙所示，故电场力做正功，电势能减小，动能增大，即vM>vN，EpMφN。综上所述，D正确。]
2.如图所示，a、b、c代表某固定点电荷电场中的三个等势面，相邻两等势面间的距离相等，直线是电场中的几条没标明方向的电场线，实曲线是一带正电粒子只在电场力作用下运动轨迹的一部分，M、N是轨迹上的两点。粒子过M、N两点时的加速度大小分别是aM、aN，电势能分别是EpM、EpN，a、b、c的电势分别是φa、φb、φc，a、b间的电势差为Uab，b、c间的电势差为Ubc，则下列判断正确的是( )
A．aM>aN，EpM>EpN B．φa<φb<φc，EpM
电场中“三线”问题的分析方法
(1)从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或电荷的正负。
(2)结合轨迹、速度方向与静电力的方向，确定静电力做功的正负，从而确定电势能、电势和电势差的变化等。
(3)根据动能定理或能量守恒定律判断动能的变化情况。
电场中的四类图象问题
Ex图象
1.Ex图象反映了电场强度随位移变化的规律。
2．Ex图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定。
(多选)静电场在x轴上的场强E随x的变化关系如图所示，x轴正向为场强正方向，带正电的点电荷沿x轴正方向运动，则点电荷( )
A．在x2和x4处电势能相等
B．由x1运动到x3的过程中电势能增大
C．由x1运动到x4的过程中电场力先增大后减小
D．由x1运动到x4的过程中电场力先减小后增大
BC [由题图可知，x1到x4场强先变大，再变小，则点电荷受到的电场力先增大后减小，C正确，D错误；由x1到x3及由x2到x4过程中，电场力做负功，电势能增大，A错误，B正确。]
1.在x轴上有两个点电荷q1和q2，其中有一个点电荷位于x＝0处，x轴上的电势φ随x变化的关系如图所示，则( )
A．x＝x1处电场强度为0
B．x＝x2处电场强度不为0
C．q1、q2为不等量异种点电荷，且正电荷在x＝0处，负电荷在x<0的某处
D．q1、q2为等量异种点电荷，且正电荷在x＝0处，负电荷在x>0的某处
C [由题图图象的斜率表示电场强度可知，x＝x1处电场强度不为0，x＝x2处电场强度为0，选项A、B错误；在两点电荷连线上出现电场强度为零的点有两种情况，一是同种电荷之间某点，该点两侧电势变化形状基本相同，二是异种电荷连线之外；x＝0处向右电势逐渐降低，说明电场强度方向向右，x＝0处为正电荷，负电荷应该在x<0某处，且负电荷电荷量较大，所以q1、q2为不等量异种点电荷，选项C正确，D错误。]
φx图象
1.电场强度的大小等于φx图线的斜率大小，电场强度为零处，φx图线存在极值，其切线的斜率为零。
2．在φx图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向。
3．在φx图象中分析电荷移动时电势能的变化，可用WAB＝qUAB，进而分析WAB的正负，然后作出判断。
(2019·浙江模拟)电荷量不等的两点电荷固定在x轴上坐标为－3L和3L的两点，其中坐标为3L处电荷带正电，电荷量为Q。两点电荷连线上各点电势φ随x变化的关系如图所示，其中x＝L处电势最低，电场强度为零，x轴上M、N两点的坐标分别为－2L和2L，则下列判断正确的是( )
A．两点电荷一定为异种电荷
B．原点O处电场强度大小为
C．负检验电荷在原点O处受到方向向右的电场力
D．负检验电荷由M点运动到N点的过程，电势能先减小后增大
B [由φx图象特点可知两点电荷均为正电荷，A错误；设坐标为－3L处的电荷的电荷量为Q′，x＝L处电势最低，电场强度为零，则－＝0，得Q′＝4Q，故原点O处的电场强度大小为－＝，方向向右，负检验电荷在原点O处受到的电场力方向向左，B正确，C错误；由M点到N点电势先减小后增大，所以负检验电荷由M点运动到N点的过程，电势能先增大后减小，D错误。]
2.(2019·重庆南开中学模拟)在x轴上关于原点对称的a、b两点处固定有两个电荷量相等的点电荷，如图Ex图象描绘了x轴上部分区域的电场强度(以x轴正方向为电场强度的正方向)。对于该电场中x轴上关于原点对称的c、d两点，下列结论正确的是( )
A．两点场强相同，c点电势更高
B．两点场强相同，d点电势更高
C．两点场强不同，两点电势相等，均比O点电势高
D．两点场强不同，两点电势相等，均比O点电势低
A [根据给出的Ex图象可知，a处为正电荷，b处为负电荷，根据点电荷产生的场强E＝及电场的叠加原理可知，c、d两处场强相同，电场方向由c指向d，故c点电势高，选项A正确。]
Epx图象
1.反映了电势能随位移变化的规律。
2．图线的切线斜率大小等于电场力大小。
3．进一步判断电场强度、动能、加速度等随位移的变化情况。
(多选)(2019·云南师大附中质检)一带负电的粒子只在电场力作用下沿x轴正向运动，其电势能Ep随位移x变化的关系如图所示，其中0～x2段是对称的曲线，x2～x3段是直线，则下列说法正确的是( )
A．x1处电场强度为零
B．x1、x2、x3处电势φ1、φ2、φ3的关系为φ1>φ2>φ3
C．粒子在0～x2段做匀变速运动，x2～x3段做匀速直线运动
D．x2～x3段是匀强电场
ABD [本题考查对电势能Ep随坐标x的变化曲线的理解及粒子运动情况的分析。根据电势能与电势的关系Ep＝qφ和场强大小与电势的关系E＝，得场强大小与电势能的关系E＝·，在x1处Epx图线切线斜率为零，则x1处电场强度为零，故A正确。粒子带负电，q<0，根据电势能与电势的关系，则知电势能越大，粒子所在处的电势越低，所以有φ1>φ2>φ3，故B正确。由题图看出在0～x1段图象切线的斜率不断减小，可知场强减小，粒子所受的电场力减小，加速度减小，做非匀变速运动；x1～x2段图象切线的斜率不断增大，场强增大，粒子所受的电场力增大，做非匀变速运动；x2～x3段斜率不变，场强不变，即电场强度大小和方向均不变，是匀强电场，粒子所受的电场力不变，做匀变速直线运动，故C错误，D正确。]
3.(多选)(2019·山西孝义摸底)a、b、c是静电场中一直线上的三个点，从a点释放一个初速度为零的电子，电子仅在电场力的作用下，由a点经b点运动到c点，其电势能随该电子位置的变化关系如图所示，则( )
A．该电场可能是孤立的点电荷产生的
B．电子在a点加速度的值大于在b点加速度的值
C．电场中a点的电势大于b点的电势
D．电子从a点到c点的过程中动能先增大后减小
BD [若该电场为孤立点电荷产生，则电子的电势能应当单调变化，选项A错误；图线在a点的斜率的绝对值大于b点，故电子在a点受到的电场力和加速度也大于b点，选项B正确；由图可知，Epa>Epc>Epb，电子带负电，根据电势与电势能关系及能量守恒定律，则有φa<φc<φb，Eka
vt图象
1.由vt图象的斜率变化分析带电粒子的加速度a的大小变化。
2．根据牛顿第二定律a＝＝，判断场强E的大小变化。
3．根据vt图象分析带电粒子做加速运动还是减速运动，进而分析场强的方向。
4．进而由场强的大小和方向分析电场的其他性质，如电场线、等势面、电势、电势能的变化等。
一带负电粒子在电场中仅受静电力作用沿x轴正方向做直线运动的vt图象如图所示，起始点O为坐标原点，下列关于电势φ、粒子的动能Ek、电场强度E、粒子加速度a与位移x的关系图象中可能合理的是( )
A B C D
C [由vt图象可知速度减小，且加速度逐渐减小，电场力做负功，动能逐渐减小，而电场强度E＝＝，所以沿＋x方向场强逐渐减小，则电势不是均匀减小，所以A、B、D错误，C可能合理。]
4．(多选)(2019·黑龙江庆安三中月考)如图甲所示，Q1、Q2为两个被固定的点电荷，a、b是它们连线的延长线上的两点。现有一带正电的粒子只在电场力作用下以一定的初速度从a点开始经b点向远处运动，粒子经过a、b两点时的速度分别为va、vb，其速度—时间图象如图乙所示，下列说法正确的是( )
甲 乙
A．粒子由a点到b点运动过程中加速度逐渐增大
B．b点的电场强度一定为零
C．Q1的电荷量一定小于Q2的电荷量
D．粒子由a点到b点向远处运动过程中，粒子的电势能先增大后减小
BD [速度—时间图线上每一点的切线斜率表示瞬时加速度，从题中图象可见粒子由a点到b点运动过程中加速度逐渐减小，故A错误；粒子从a到b做加速度减小的变速运动，在b点时粒子运动的加速度为零，则粒子所受电场力为零，所以b点场强为零，故B正确；由于b点的场强为零，所以有k＝k，由于r2b

14
一、电势能和电势
1．电势能
(1)电场力做功的特点：电场力做功与路径无关，只与初、末位置有关。
(2)电势能
①定义：电荷在电场中具有的势能，数值上等于将电荷从该点移到零势能位置时电场力所做的功。
②电场力做功与电势能变化的关系：电场力做的功等于电势能的减少量，即WAB＝EpA－EpB＝－ΔEp。
2．电势
(1)定义：试探电荷在电场中某点具有的电势能与它的电荷量的比值。
(2)定义式：φ＝。
(3)矢标性：电势是标量，有正、负之分，其正(负)表示该点电势比零电势高(低)。
(4)相对性：电势具有相对性，同一点的电势因选取零电势点的不同而不同。
3．等势面
(1)定义：电场中电势相等的各点组成的面。
(2)四个特点
①等势面一定与电场线垂直。
②在同一等势面上移动电荷时电场力不做功。
③电场线方向总是从电势高的等势面指向电势低的等势面。
④等差等势面越密的地方电场强度越大，反之越小。
二、电势差
1．定义：电荷在电场中由一点A移到另一点B时，电场力做功与移动电荷的电荷量的比值。
2．定义式：UAB＝。
3．电势差与电势的关系：UAB＝φA－φB，UAB＝－UBA。
三、匀强电场中电势差与电场强度的关系
1．电势差与电场强度的关系：匀强电场中两点间的电势差等于电场强度与这两点沿电场线方向的距离的乘积。即U＝Ed，也可以写作E＝。
2．公式U＝Ed的适用范围：匀强电场。
1．思考辨析(正确的画“√”，错误的画“×”)
(1)电场中电场强度为零的地方电势一定为零。 (×)
(2)沿电场线方向电场强度越来越小，电势逐渐降低。 (×)
(3)A、B两点间的电势差等于将正电荷从A点移到B点时静电力所做的功。 (×)
(4)A、B两点的电势差是恒定的，所以UAB＝UBA。 (×)
(5)等差等势线越密的地方，电场线越密，电场强度越大。
(√)
(6)电场中电势降低的方向，就是电场强度的方向。 (×)
2．(人教版选修3－1P22T3改编)(多选)某电场的电场线和等势面如图所示，下列说法正确的是( )
A．B点的电势高于A点的电势
B．把负电荷从A移到B，静电力做正功，电势能减少
C．负电荷从B移到A时，静电力做负功
D．UAB＝UBA
[答案] ABC
3．(人教版选修3－1P23思考讨论改编)如图所示，在E＝500 V/m的匀强电场中，a、b两点相距d＝2 cm，它们的连线跟电场强度方向的夹角是60°，则Uab等于( )
A．5 V B．10 V
C．－5 V D．－10 V
[答案] C
4．(人教版选修3－1P20T7改编)电场中某三条等势线如图中实线a、b、c所示。一电子仅在电场力作用下沿直线从P运动到Q，已知电势φa>φb>φc，这一过程电子运动的vt图象可能是下图中的( )
A B C D
A [结合φa>φb>φc，由题图等势线的特点可确定此电场为非匀强电场，且Q点处电场强度小于P点处电场强度，电子仅在电场力作用下沿直线从P运动到Q，做加速度越来越小的加速运动，选项A正确。]
电势高低和电势能大小的判断
1．电势高低常用的两种判断方法
(1)沿电场线方向电势逐渐降低。
(2)若UAB>0，则φA>φB；若UAB<0，则φA<φB。
2．电势能大小的判断方法
判断角度
判断方法
做功判断法
电场力做正功，电势能减小；电场力做负功，电势能增大
电荷电势法
正电荷在电势高的地方电势能大，负电荷在电势低的地方电势能大
公式法
由Ep＝qφp，将q、φp的大小、正负号一起代入公式，Ep的正值越大，电势能越大；Ep的负值的绝对值越小，电势能越大
能量守恒法
在电场中，若只有电场力做功时，电荷的动能和电势能相互转化，动能增大，电势能减小；反之，电势能增大
1.(多选)(2019·湘潭一模)某带电金属棒所带电荷均匀分布，其周围的电场线分布如图所示，在金属棒的中垂线上的两条电场线上有A、B两点，电场中另有一点C。已知A点到金属棒的距离大于B点到金属棒的距离，C点到金属棒的距离大于A点到金属棒的距离，则( )
A．A点的电势高于B点的电势
B．B点的电场强度大于C点的电场强度
C．负电荷在A点的电势能小于其在B点的电势能
D．将正电荷沿AC方向从A点移动到C点，电场力做正功
BD [由题图结合电场线的特点可知，该题中金属棒两侧的电场是对称的。根据电场线的疏密表示电场强度的大小，可知B点的电场强度大于C点的电场强度，选项B正确；根据沿着电场线方向电势逐渐降低，可知A点电势低于B点电势，选项A错误；根据电势能与电势的关系可知，负电荷在A点的电势能大于其在B点的电势能，选项C错误；将正电荷沿AC方向从A点移动到C点，电场力做正功，选项D正确。]
2.(2019·濮阳油田一模)如图所示，真空中等量正点电荷放置在M、N两点，在MN连线上有对称点a、c，MN连线的中垂线上有对称点b、d，则下列说法正确的是( )
A．电荷＋q在c点的电势能大于在a点的电势能
B．电荷＋q在c点的电势能小于在a点的电势能
C．在MN连线的中垂线上，O点电势最高
D．电荷－q从d点由静止释放，在它从d点运动到b点的过程中，加速度先减小再增大
C [根据电场线的分布情况和对称性可知，a、c两点的电势相等，则点电荷在a点的电势能一定等于在c点的电势能，故A、B错误；沿电场线方向电势降低，在MN连线的中垂线上，O点电势最高，故C正确；由对称性知O点的电场强度为零，电荷－q从d点由静止释放，在它从d点运动到b点的过程中，加速度可能先减小再增大，也可能按增大→减小→增大→减小变化，故D错误。]
电势差与电场强度的关系
1．公式E＝的三点注意
(1)只适用于匀强电场。
(2)d为某两点沿电场强度方向上的距离，或两点所在等势面之间的距离。
(3)电场强度的方向是电势降低最快的方向。
2．两个推论
(1)如图甲所示，C点为线段AB的中点，则有φC＝。
(2)如图乙所示，AB∥CD，且AB＝CD，则UAB＝UCD。
甲 乙
3．三点妙用
(1)解释等差等势面的疏密与电场强度大小的关系。当电势差U一定时，电场强度E越大，则沿电场强度方向的距离d越小，即电场强度越大，等差等势面越密。
(2)定性判断非匀强电场电势差的大小关系。如距离相等的两点间的电势差，E越大，U越大；E越小，U越小。
(3)利用φx图象的斜率判断沿x轴方向电场强度Ex随位置的变化规律。在φx图象中斜率k＝＝＝Ex，斜率的大小表示电场强度的大小，正负表示电场强度的方向。
如图所示，水平面内有A、B、C、D、M、N六个点，它们均匀分布在半径为R＝2 cm的同一圆周上，空间有一方向与圆平面平行的匀强电场。已知A、C、M三点的电势分别为φA＝(2－)V、φC＝2 V、φM＝(2＋)V，下列判断正确的是( )
A．电场强度的方向由A指向D
B．电场强度的大小为1 V/m
C．该圆周上的点电势最高为4 V
D．沿圆周将电子从D点经M点移到N点，电场力先做负功后做正功
C [在匀强电场中AM连线的中点G的电势φG＝(φA＋φM)＝2 V＝φC，所以直线COGN为等势线，在匀强电场中等势线相互平行，电场线与等势线相互垂直，且由电势高的等势线指向电势低的等势线，可知直线AB、直线DM分别为等势线，直线DB、直线MA分别为电场线，可知电场强度的方向由M指向A(或由D指向B)，故A错误；MA两点间的电势差UMA＝φM－φA＝2 V，沿电场方向的距离d＝R＝ m，电场强度E＝＝100 V/m，故B错误；过圆心O做MA的平行线，与圆的交点H处电势最高，UHO＝E·R＝2 V，由UHO＝φH－φO可得：最高电势φH＝UHO＋φO＝4 V，故C正确；沿圆周将电子从D点经M点移到N点，电场力先做正功再做负功，故D错误。]
应用E＝关系的解题思路
利用E＝定性分析
1.如图所示，在某电场中画出了三条电场线，C点是A、B连线的中点。已知A点的电势为φA＝30 V，B点的电势为φB＝－10 V，则C点的电势( )
A．φC＝10 V
B．φC>10 V
C．φC<10 V
D．上述选项都不正确
C [由于A、C之间的电场线比C、B之间的电场线密，相等距离之间的电势差较大，即UAC>UCB，所以φA－φC>φC－φB，可得φC<，即φC<10 V，选项C正确。]
2.(多选)(2019·山东泰安一模)如图所示，在正点电荷Q的电场中，A、B、C为直角三角形的三个顶点，D为AC的中点，∠A＝30°，A、B、C、D四点处的电势满足φA＝φC，φB＝φD，点电荷Q在A、B、C三点所在平面内，则( )
A．点电荷Q在A、B的连线上
B．点电荷Q在B、D连线的中点处
C．φD>φC
D．将负试探电荷从C点搬运到B点，电场力做负功
AC [因φA＝φC，则点电荷Q在A、C连线的垂直平分线上；又φB＝φD，则点电荷Q又在B、D连线的垂直平分线上；如图，则点电荷Q在A、B的连线上，则选项A正确，B错误；
D点距离正点电荷的距离较C点近，可知φD>φC，选项C正确；将负试探电荷从C点搬运到B点，电场力做正功，选项D错误。]
利用E＝定量计算
3.如图所示，匀强电场方向平行于xOy平面，在xOy平面内有一个半径为R＝5 m的圆，圆上有一个电荷量为q＝＋1×10－8 C的试探电荷P，半径OP与x轴正方向的夹角为θ，P沿圆周移动时，其电势能Ep＝2.5×10－5sin θ(J)，则( )
A．x轴位于零势能面上
B．电场强度大小为500 V/m，方向沿y轴正方向
C．y轴位于零势能面上
D．电场强度大小为500 V/m，方向沿x轴正方向
A [由Ep＝2.5×10－5sin θ(J)知，x轴上的势能为零，是零势能面，电势沿y轴变化最快，电场线沿y轴方向，A正确，C错误；当θ＝90°时，Ep＝2.5×10－5 J＝EqR，解得E＝500 V/m，又电势能大于零，故电场强度的方向沿y轴负方向，B、D错误。]
4.如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O处的电势为0，点A处的电势为6 V，点B处的电势为3 V，则电场强度的大小为( )
A．200 V/m B．200 V/m
C．100 V/m D．100 V/m
A [匀强电场的电场线与等势面都是平行、等间距排列的，且电场线与等势面处处垂直，沿着电场线方向电势逐渐降低，取OA中点C，则C点电势为3 V，连接BC即为电场中的一条等势线，作等势线的垂线，即电场中的电场线，如图所示，由几何关系可得，E＝＝＝200 V/m。故A正确。]
电场线、等势面及运动轨迹问题
1．(2018·天津高考)如图所示，实线表示某电场的电场线(方向未标出)，虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N点的电势分别为φM、φN，粒子在M点和N点时加速度大小分别为aM、aN，速度大小分别为vM、vN，电势能分别为EpM、EpN。下列判断正确的是( )
A．vM
甲 乙
若粒子从N运动到M，则根据带电粒子所受电场力指向轨迹弯曲的内侧，可知在某点的电场力方向和速度方向如图乙所示，故电场力做正功，电势能减小，动能增大，即vM>vN，EpM
2.如图所示，a、b、c代表某固定点电荷电场中的三个等势面，相邻两等势面间的距离相等，直线是电场中的几条没标明方向的电场线，实曲线是一带正电粒子只在电场力作用下运动轨迹的一部分，M、N是轨迹上的两点。粒子过M、N两点时的加速度大小分别是aM、aN，电势能分别是EpM、EpN，a、b、c的电势分别是φa、φb、φc，a、b间的电势差为Uab，b、c间的电势差为Ubc，则下列判断正确的是( )
A．aM>aN，EpM>EpN B．φa<φb<φc，EpM
电场中“三线”问题的分析方法
(1)从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或电荷的正负。
(2)结合轨迹、速度方向与静电力的方向，确定静电力做功的正负，从而确定电势能、电势和电势差的变化等。
(3)根据动能定理或能量守恒定律判断动能的变化情况。
电场中的四类图象问题
Ex图象
1.Ex图象反映了电场强度随位移变化的规律。
2．Ex图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定。
(多选)静电场在x轴上的场强E随x的变化关系如图所示，x轴正向为场强正方向，带正电的点电荷沿x轴正方向运动，则点电荷( )
A．在x2和x4处电势能相等
B．由x1运动到x3的过程中电势能增大
C．由x1运动到x4的过程中电场力先增大后减小
D．由x1运动到x4的过程中电场力先减小后增大
BC [由题图可知，x1到x4场强先变大，再变小，则点电荷受到的电场力先增大后减小，C正确，D错误；由x1到x3及由x2到x4过程中，电场力做负功，电势能增大，A错误，B正确。]
1.在x轴上有两个点电荷q1和q2，其中有一个点电荷位于x＝0处，x轴上的电势φ随x变化的关系如图所示，则( )
A．x＝x1处电场强度为0
B．x＝x2处电场强度不为0
C．q1、q2为不等量异种点电荷，且正电荷在x＝0处，负电荷在x<0的某处
D．q1、q2为等量异种点电荷，且正电荷在x＝0处，负电荷在x>0的某处
C [由题图图象的斜率表示电场强度可知，x＝x1处电场强度不为0，x＝x2处电场强度为0，选项A、B错误；在两点电荷连线上出现电场强度为零的点有两种情况，一是同种电荷之间某点，该点两侧电势变化形状基本相同，二是异种电荷连线之外；x＝0处向右电势逐渐降低，说明电场强度方向向右，x＝0处为正电荷，负电荷应该在x<0某处，且负电荷电荷量较大，所以q1、q2为不等量异种点电荷，选项C正确，D错误。]
φx图象
1.电场强度的大小等于φx图线的斜率大小，电场强度为零处，φx图线存在极值，其切线的斜率为零。
2．在φx图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向。
3．在φx图象中分析电荷移动时电势能的变化，可用WAB＝qUAB，进而分析WAB的正负，然后作出判断。
(2019·浙江模拟)电荷量不等的两点电荷固定在x轴上坐标为－3L和3L的两点，其中坐标为3L处电荷带正电，电荷量为Q。两点电荷连线上各点电势φ随x变化的关系如图所示，其中x＝L处电势最低，电场强度为零，x轴上M、N两点的坐标分别为－2L和2L，则下列判断正确的是( )
A．两点电荷一定为异种电荷
B．原点O处电场强度大小为
C．负检验电荷在原点O处受到方向向右的电场力
D．负检验电荷由M点运动到N点的过程，电势能先减小后增大
B [由φx图象特点可知两点电荷均为正电荷，A错误；设坐标为－3L处的电荷的电荷量为Q′，x＝L处电势最低，电场强度为零，则－＝0，得Q′＝4Q，故原点O处的电场强度大小为－＝，方向向右，负检验电荷在原点O处受到的电场力方向向左，B正确，C错误；由M点到N点电势先减小后增大，所以负检验电荷由M点运动到N点的过程，电势能先增大后减小，D错误。]
2.(2019·重庆南开中学模拟)在x轴上关于原点对称的a、b两点处固定有两个电荷量相等的点电荷，如图Ex图象描绘了x轴上部分区域的电场强度(以x轴正方向为电场强度的正方向)。对于该电场中x轴上关于原点对称的c、d两点，下列结论正确的是( )
A．两点场强相同，c点电势更高
B．两点场强相同，d点电势更高
C．两点场强不同，两点电势相等，均比O点电势高
D．两点场强不同，两点电势相等，均比O点电势低
A [根据给出的Ex图象可知，a处为正电荷，b处为负电荷，根据点电荷产生的场强E＝及电场的叠加原理可知，c、d两处场强相同，电场方向由c指向d，故c点电势高，选项A正确。]
Epx图象
1.反映了电势能随位移变化的规律。
2．图线的切线斜率大小等于电场力大小。
3．进一步判断电场强度、动能、加速度等随位移的变化情况。
(多选)(2019·云南师大附中质检)一带负电的粒子只在电场力作用下沿x轴正向运动，其电势能Ep随位移x变化的关系如图所示，其中0～x2段是对称的曲线，x2～x3段是直线，则下列说法正确的是( )
A．x1处电场强度为零
B．x1、x2、x3处电势φ1、φ2、φ3的关系为φ1>φ2>φ3
C．粒子在0～x2段做匀变速运动，x2～x3段做匀速直线运动
D．x2～x3段是匀强电场
ABD [本题考查对电势能Ep随坐标x的变化曲线的理解及粒子运动情况的分析。根据电势能与电势的关系Ep＝qφ和场强大小与电势的关系E＝，得场强大小与电势能的关系E＝·，在x1处Epx图线切线斜率为零，则x1处电场强度为零，故A正确。粒子带负电，q<0，根据电势能与电势的关系，则知电势能越大，粒子所在处的电势越低，所以有φ1>φ2>φ3，故B正确。由题图看出在0～x1段图象切线的斜率不断减小，可知场强减小，粒子所受的电场力减小，加速度减小，做非匀变速运动；x1～x2段图象切线的斜率不断增大，场强增大，粒子所受的电场力增大，做非匀变速运动；x2～x3段斜率不变，场强不变，即电场强度大小和方向均不变，是匀强电场，粒子所受的电场力不变，做匀变速直线运动，故C错误，D正确。]
3.(多选)(2019·山西孝义摸底)a、b、c是静电场中一直线上的三个点，从a点释放一个初速度为零的电子，电子仅在电场力的作用下，由a点经b点运动到c点，其电势能随该电子位置的变化关系如图所示，则( )
A．该电场可能是孤立的点电荷产生的
B．电子在a点加速度的值大于在b点加速度的值
C．电场中a点的电势大于b点的电势
D．电子从a点到c点的过程中动能先增大后减小
BD [若该电场为孤立点电荷产生，则电子的电势能应当单调变化，选项A错误；图线在a点的斜率的绝对值大于b点，故电子在a点受到的电场力和加速度也大于b点，选项B正确；由图可知，Epa>Epc>Epb，电子带负电，根据电势与电势能关系及能量守恒定律，则有φa<φc<φb，Eka
vt图象
1.由vt图象的斜率变化分析带电粒子的加速度a的大小变化。
2．根据牛顿第二定律a＝＝，判断场强E的大小变化。
3．根据vt图象分析带电粒子做加速运动还是减速运动，进而分析场强的方向。
4．进而由场强的大小和方向分析电场的其他性质，如电场线、等势面、电势、电势能的变化等。
一带负电粒子在电场中仅受静电力作用沿x轴正方向做直线运动的vt图象如图所示，起始点O为坐标原点，下列关于电势φ、粒子的动能Ek、电场强度E、粒子加速度a与位移x的关系图象中可能合理的是( )
A B C D
C [由vt图象可知速度减小，且加速度逐渐减小，电场力做负功，动能逐渐减小，而电场强度E＝＝，所以沿＋x方向场强逐渐减小，则电势不是均匀减小，所以A、B、D错误，C可能合理。]
4．(多选)(2019·黑龙江庆安三中月考)如图甲所示，Q1、Q2为两个被固定的点电荷，a、b是它们连线的延长线上的两点。现有一带正电的粒子只在电场力作用下以一定的初速度从a点开始经b点向远处运动，粒子经过a、b两点时的速度分别为va、vb，其速度—时间图象如图乙所示，下列说法正确的是( )
甲 乙
A．粒子由a点到b点运动过程中加速度逐渐增大
B．b点的电场强度一定为零
C．Q1的电荷量一定小于Q2的电荷量
D．粒子由a点到b点向远处运动过程中，粒子的电势能先增大后减小
BD [速度—时间图线上每一点的切线斜率表示瞬时加速度，从题中图象可见粒子由a点到b点运动过程中加速度逐渐减小，故A错误；粒子从a到b做加速度减小的变速运动，在b点时粒子运动的加速度为零，则粒子所受电场力为零，所以b点场强为零，故B正确；由于b点的场强为零，所以有k＝k，由于r2b
