2021届高考物理一轮复习第10章电磁感应第1节电磁感应现象楞次定律教案（含解析）

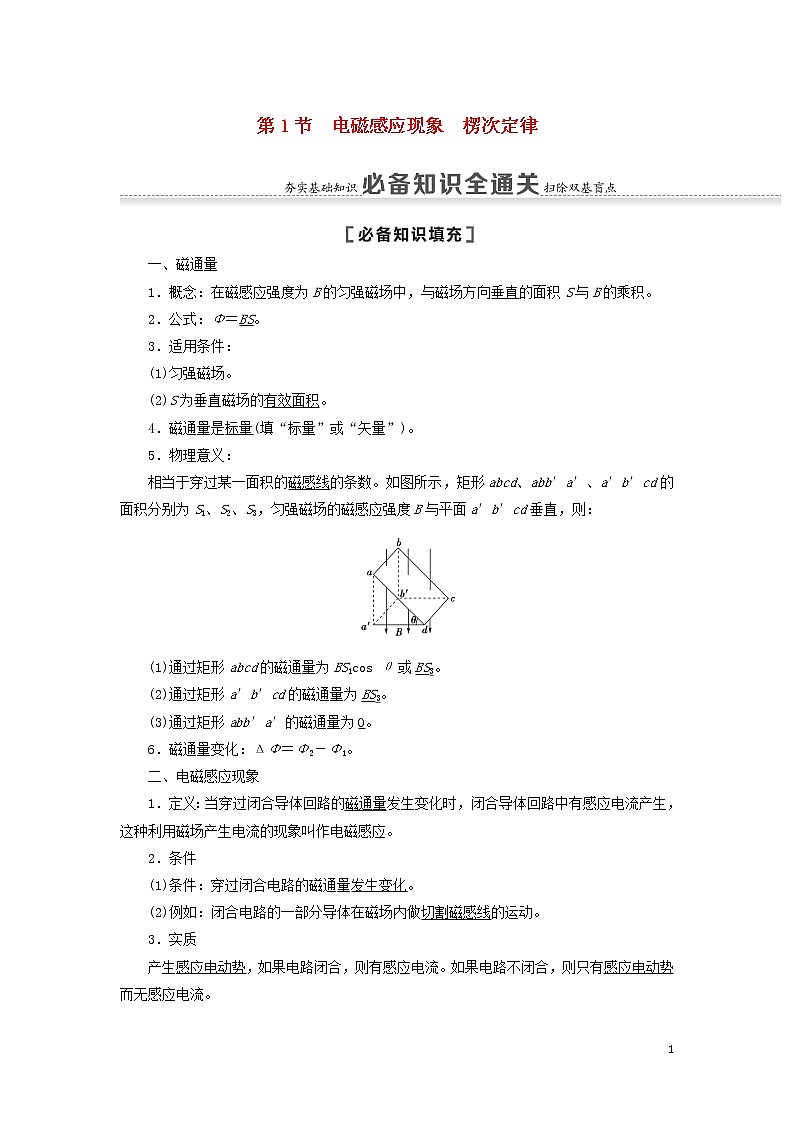

第1节　电磁感应现象　楞次定律

一、磁通量

1．概念：在磁感应强度为B的匀强磁场中，与磁场方向垂直的面积S与B的乘积。

2．公式：Φ＝BS。

3．适用条件：

(1)匀强磁场。

(2)S为垂直磁场的有效面积。

4．磁通量是标量(填“标量”或“矢量”)。

5．物理意义：

相当于穿过某一面积的磁感线的条数。如图所示，矩形abcd、abb′a′、a′b′cd的面积分别为S1、S2、S3，匀强磁场的磁感应强度B与平面a′b′cd垂直，则：

(1)通过矩形abcd的磁通量为BS1cos θ或BS3。

(2)通过矩形a′b′cd的磁通量为BS3。

(3)通过矩形abb′a′的磁通量为0。

6．磁通量变化：ΔΦ＝Φ2－Φ1。

二、电磁感应现象

1．定义：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫作电磁感应。

2．条件

(1)条件：穿过闭合电路的磁通量发生变化。

(2)例如：闭合电路的一部分导体在磁场内做切割磁感线的运动。

3．实质

产生感应电动势，如果电路闭合，则有感应电流。如果电路不闭合，则只有感应电动势而无感应电流。

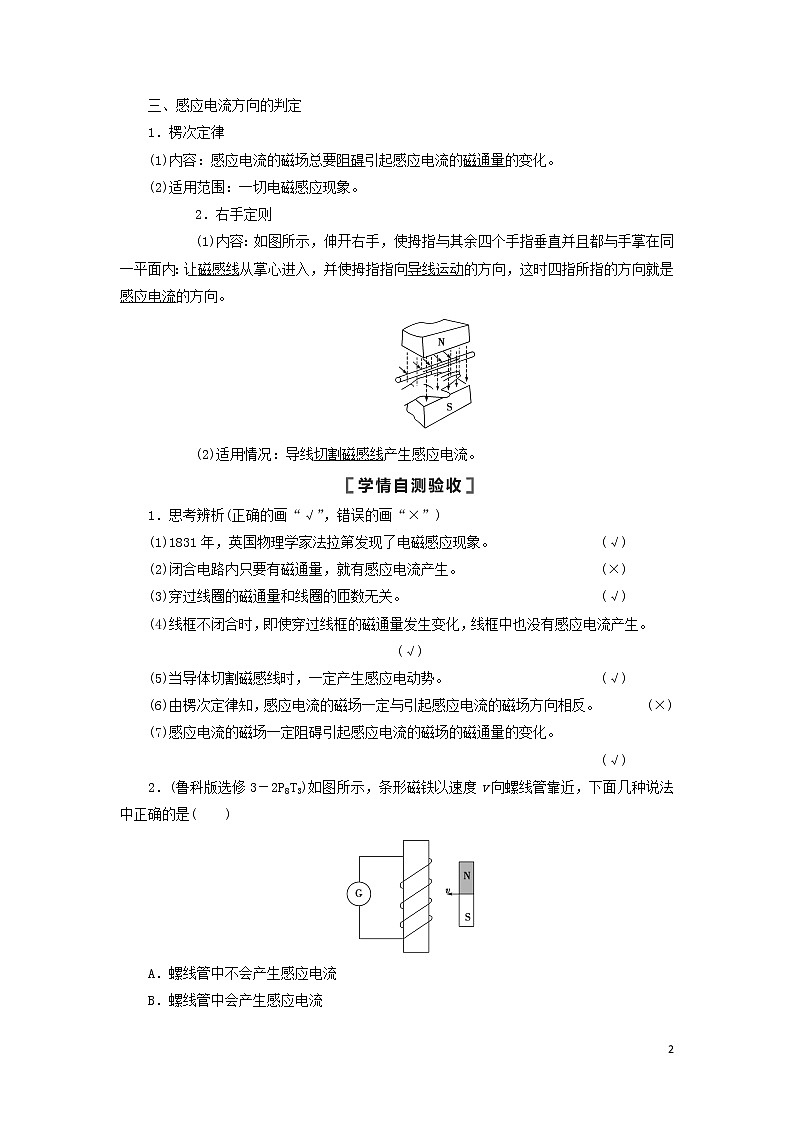

三、感应电流方向的判定

1．楞次定律

(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

(2)适用范围：一切电磁感应现象。

2．右手定则

(1)内容：如图所示，伸开右手，使拇指与其余四个手指垂直并且都与手掌在同一平面内：让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。

(2)适用情况：导线切割磁感线产生感应电流。

1．思考辨析(正确的画“√”，错误的画“×”)

(1)1831年，英国物理学家法拉第发现了电磁感应现象。 (√)

(2)闭合电路内只要有磁通量，就有感应电流产生。 (×)

(3)穿过线圈的磁通量和线圈的匝数无关。 (√)

(4)线框不闭合时，即使穿过线框的磁通量发生变化，线框中也没有感应电流产生。                            (√)

(5)当导体切割磁感线时，一定产生感应电动势。 (√)

(6)由楞次定律知，感应电流的磁场一定与引起感应电流的磁场方向相反。   (×)

(7)感应电流的磁场一定阻碍引起感应电流的磁场的磁通量的变化。

  (√)

2．(鲁科版选修3－2P8T3)如图所示，条形磁铁以速度v向螺线管靠近，下面几种说法中正确的是(　　)

A．螺线管中不会产生感应电流

B．螺线管中会产生感应电流

C．只有磁铁速度足够大时，螺线管中才能产生感应电流

D．只有在磁铁的磁性足够强时，螺线管中才会产生感应电流

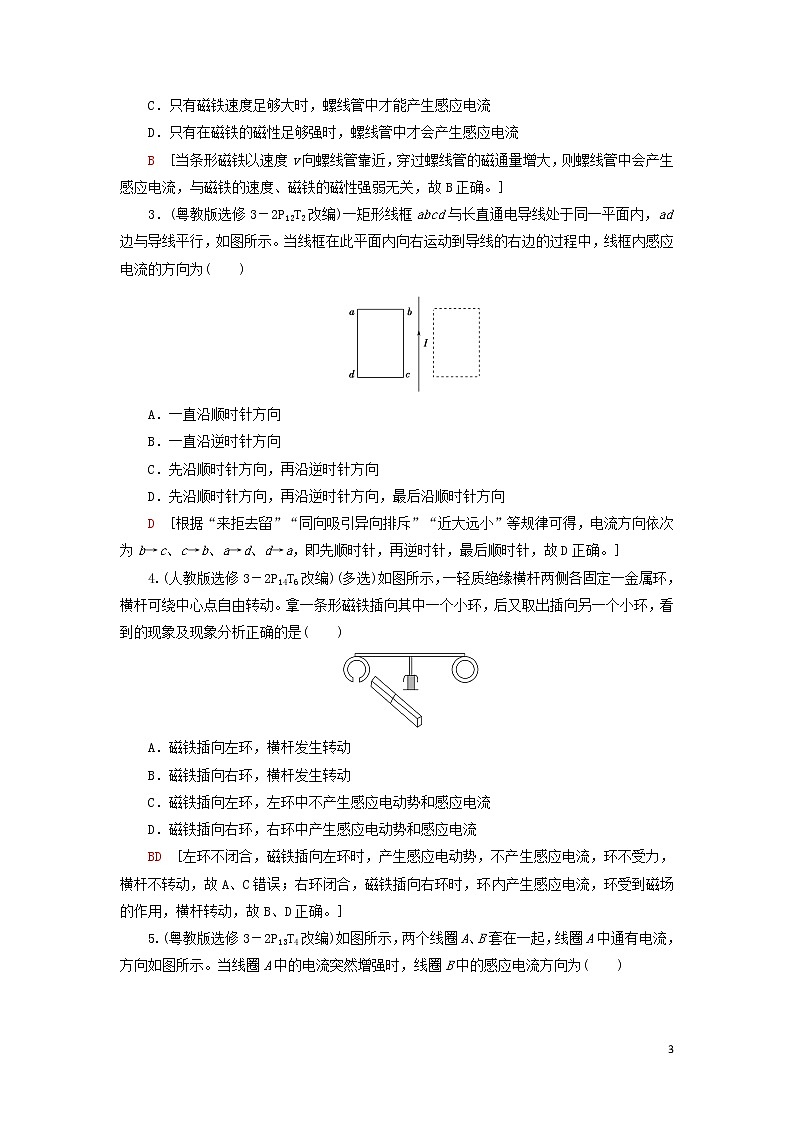

B　[当条形磁铁以速度v向螺线管靠近，穿过螺线管的磁通量增大，则螺线管中会产生感应电流，与磁铁的速度、磁铁的磁性强弱无关，故B正确。]

3．(粤教版选修3－2P12T2改编)一矩形线框abcd与长直通电导线处于同一平面内，ad边与导线平行，如图所示。当线框在此平面内向右运动到导线的右边的过程中，线框内感应电流的方向为(　　)

A．一直沿顺时针方向

B．一直沿逆时针方向

C．先沿顺时针方向，再沿逆时针方向

D．先沿顺时针方向，再沿逆时针方向，最后沿顺时针方向

D　[根据“来拒去留”“同向吸引异向排斥”“近大远小”等规律可得，电流方向依次为b→c、c→b、a→d、d→a，即先顺时针，再逆时针，最后顺时针，故D正确。]

4.(人教版选修3－2P14T6改编)(多选)如图所示，一轻质绝缘横杆两侧各固定一金属环，横杆可绕中心点自由转动。拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，看到的现象及现象分析正确的是(　　)

A．磁铁插向左环，横杆发生转动

B．磁铁插向右环，横杆发生转动

C．磁铁插向左环，左环中不产生感应电动势和感应电流

D．磁铁插向右环，右环中产生感应电动势和感应电流

BD　[左环不闭合，磁铁插向左环时，产生感应电动势，不产生感应电流，环不受力，横杆不转动，故A、C错误；右环闭合，磁铁插向右环时，环内产生感应电流，环受到磁场的作用，横杆转动，故B、D正确。]

5.(粤教版选修3－2P13T4改编)如图所示，两个线圈A、B套在一起，线圈A中通有电流，方向如图所示。当线圈A中的电流突然增强时，线圈B中的感应电流方向为(　　)

A．沿顺时针方向

B．沿逆时针方向

C．无感应电流

D．先沿顺时针方向，再沿逆时针方向

[答案]　A

磁通量　电磁感应现象　

1.如图所示，两个同心圆形线圈a、b在同一平面内，其半径大小关系为ra>rb，条形磁铁穿过圆心并与圆面垂直，则穿过两线圈的磁通量Φa、Φb间的大小关系为(　　)

A．Φa>Φb

B．Φa＝Φb

C．Φa<Φb

D．条件不足，无法判断

C　[条形磁铁内部的磁感线全部穿过a、b两个线圈，而外部磁感线穿过线圈a的比穿过线圈b的要多，线圈a中磁感线条数的代数和要小，故选项C正确。]

2.如图所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ。在下列各过程中，一定能在轨道回路里产生感应电流的是(　　)

A．ab向右运动，同时使θ减小

B．使磁感应强度B减小，θ角同时也减小

C．ab向左运动，同时增大磁感应强度B

D．ab向右运动，同时增大磁感应强度B和θ角(0°<θ<90°)

A　[设此时回路面积为S，据题意，磁通量Φ＝BScos θ，S增大，θ减小，cos θ增大，则Φ增大，A正确；B减小，θ减小，cos θ增大，Φ可能不变，B错误；S减小，B增大，Φ可能不变，C错误；S增大，B增大，θ增大，cos θ减小，Φ可能不变，D错误。]

3．在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是(　　)

A．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化

B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化

C．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化

D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化

D　[产生感应电流必须满足的条件：①电路闭合；②穿过闭合电路的磁通量要发生变化。选项A、B电路闭合，但磁通量不变，不能产生感应电流，故选项A、B不能观察到电流表的变化；选项C满足产生感应电流的条件，也能产生感应电流，但是等我们从一个房间到另一个房间后，电流表中已没有电流，故选项C也不能观察到电流表的变化；选项D满足产生感应电流的条件，能产生感应电流，可以观察到电流表的变化，所以选D。]

4.磁通量是研究电磁感应现象的重要物理量，如图所示，通有恒定电流的导线MN与闭合线框共面，第一次将线框由位置1平移到位置2，第二次将线框绕cd边翻转到位置2，设先后两次通过线框的磁通量变化分别为ΔΦ1和ΔΦ2，则(　　)

A．ΔΦ1>ΔΦ2   B．ΔΦ1＝ΔΦ2

C．ΔΦ1<ΔΦ2    D．无法确定

C　[设闭合线框在位置1时的磁通量为Φ1，在位置2时的磁通量为Φ2，直线电流产生的磁场在位置1处比在位置2处要强，故Φ1>Φ2。将闭合线框从位置1平移到位置2，磁感线是从闭合线框的同一面穿过的，所以ΔΦ1＝|Φ2－Φ1|＝Φ1－Φ2；将闭合线框从位置1绕cd边翻转到位置2，磁感线分别从闭合线框的正反两面穿过，所以ΔΦ2＝|(－Φ2)－Φ1|＝Φ1＋Φ2(以原来穿过的方向为正方向，则后来从另一面穿过的方向为负方向)。故正确选项为C。]

1．理解磁通量的两点注意

(1)磁通量虽然是标量，但有正、负。上题中闭合线框由位置1平移到位置2和绕cd边翻转到位置2时，在位置2的磁通量大小相等，但磁感线穿入的方向相反。

(2)磁通量计算要注意“有效面积”。

2．常见的产生感应电流的三种情况

感应电流方向的判断　

1.(多选)磁悬浮高速列车在我国已投入运行数年。如图所示就是磁悬浮的原理，图中A是圆柱形磁铁，B是用高温超导材料制成的超导圆环。将超导圆环B水平放在磁铁A上，它就能在磁力的作用下悬浮在磁铁A的上方空中，则(　　)

A．在B放入磁场的过程中，B中将产生感应电流；当稳定后，感应电流消失

B．在B放入磁场的过程中，B中将产生感应电流；当稳定后，感应电流仍存在

C．若A的N极朝上，B中感应电流的方向为顺时针方向(从上往下看)

D．若A的N极朝上，B中感应电流的方向为逆时针方向(从上往下看)

BC　[在B放入磁场的过程中，穿过B的磁通量增加，B中将产生感应电流，因为B是超导体，没有电阻，所以感应电流不会消失，故A错误，B正确；若A的N极朝上，在B放入磁场的过程中，磁通量向上增加，根据楞次定律可判断B中感应电流的方向为顺时针方向，C正确，D错误。]

2.(多选)(2018·全国卷Ⅰ)如图所示，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。下列说法正确的是(　　)

A．开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动

B．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向

C．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向

D．开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动

AD　[由电路可知，开关闭合瞬间，右侧线圈环绕部分的电流向下，由安培定则可知，铁芯中产生水平向右的磁场，由楞次定律可知，左侧线圈环绕部分产生向上的电流，则直导线中的电流方向由南向北，由安培定则可知，直导线在小磁针所在位置产生垂直纸面向里的磁场，则小磁针的N极朝垂直纸面向里的方向转动，A正确；开关闭合并保持一段时间后，穿过左侧线圈的磁通量不变，则左侧线圈中的感应电流为零，直导线不产生磁场，则小磁针静止不动，B、C错误；开关闭合并保持一段时间再断开后的瞬间，穿过左侧线圈向右的磁通量减少，则由楞次定律可知，左侧线圈环绕部分产生向下的感应电流，则流过直导线的电流方向由北向南，直导线在小磁针所在处产生垂直纸面向外的磁场，则小磁针的N极朝垂直纸面向外的方向转动，D正确。]

3．(2017·全国卷Ⅲ)如图所示，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直。金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面。现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是(　　)

A．PQRS中沿顺时针方向，T中沿逆时针方向

B．PQRS中沿顺时针方向，T中沿顺时针方向

C．PQRS中沿逆时针方向，T中沿逆时针方向

D．PQRS中沿逆时针方向，T中沿顺时针方向

D　[金属杆PQ突然向右运动，在运动开始的瞬间，闭合回路PQRS中磁场方向垂直纸面向里，磁通量增大，由楞次定律可判断，闭合回路PQRS中感应电流产生的磁场垂直纸面向外，由安培定则可判断感应电流方向为逆时针；由于闭合回路PQRS中感应电流产生的磁场方向垂直纸面向外，与原磁场方向相反，则T中磁通量减小，由楞次定律可判断，T中感应电流产生的磁场方向垂直纸面向里，由安培定则可知T中感应电流方向为顺时针，选项D对。]

4.MN、GH为光滑的水平平行金属导轨，ab、cd为跨在导轨上的两根金属杆，匀强磁场垂直穿过MN、GH所在的平面，如图所示，则(　　)

A．若固定ab，使cd向右滑动，则abdc回路有电流，电流方向由a到b到d到c

B．若ad、cd以相同的速度一起向右滑动，则abdc回路有电流，电流方向由c到d到b到a

C．若ab向左、cd向右同时运动，则abdc回路电流为0

D．若ab、cd都向右运动，且两棒速度vcd>vab，则abdc回路有电流，电流方向由c到d到b到a

D　[若固定ab，使cd向右滑动，由右手定则知应产生顺时针方向的电流，故A错；若ab、cd同向运动且速度大小相同，ab、cd所围的面积不变，磁通量不变，不产生感应电流，故B错；若ab向左、cd向右同时运动，则abdc回路中有顺时针方向的电流，故C错；若ab、cd都向右运动，且vcd>vab，则ab、cd所围的面积发生变化，磁通量也发生变化，故由楞次定律可判断出产生由c到d到b到a的电流，故D对]

判断感应电流方向的“四步法”

楞次定律推论的应用　

楞次定律中“阻碍”的含义可以推广为：感应电流的效果总是阻碍引起感应电流的原因。列表说明如下：

　(2019·广东广州名校联考)如图所示，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管b与电源、滑动变阻器连接成如图所示的电路。若将滑动变阻器的滑片P向下滑动，下列表述正确的是(　　)

A．线圈a中将产生沿顺时针方向(俯视)的感应电流

B．穿过线圈a的磁通量减小

C．线圈a有扩张的趋势

D．线圈a对水平桌面的压力FN将增大

审题指导：根据滑片的移动情况判断出电流的变化情况，再根据楞次定律判断出螺线管与线圈之间的相互作用力方向，再结合楞次定律的有关推论得出正确答案。

D　[当滑动变阻器的滑片P向下滑动时，螺线管中的电流将增大，使穿过线圈a的磁通量变大，选项B错误；由楞次定律可知，线圈a中将产生沿逆时针方向(俯视)的感应电流，并且线圈a有缩小和远离螺线管的趋势，线圈a对水平桌面的压力FN将增大，故选项D正确，A、C错误。]

楞次定律中“阻碍”的问题的思路

　增反减同

1.如图所示，一个N极朝下的条形磁铁竖直下落，恰能穿过水平放置的固定矩形导线框，则(　　)

A．磁铁经过位置①时，线框中感应电流沿abcd方向；经过位置②时，沿adcb方向

B．磁铁经过位置①时，线框中感应电流沿adcb方向；经过位置②时，沿abcd方向

C．磁铁经过位置①和②时，线框中的感应电流都沿abcd方向

D．磁铁经过位置①和②时，线框中感应电流都沿adcb方向

A　[当磁铁经过位置①时，穿过线框的磁通量向下且不断增加，由楞次定律可确定感应电流的磁场方向向上，阻碍磁通量的增加，根据右手螺旋定则可判定感应电流应沿abcd方向。同理可判断当磁铁经过位置②时，感应电流沿adcb方向。故A正确。]

2．如图甲所示，在同一平面内有两个圆环A、B，圆环A将圆环B分为面积相等的两部分，以图甲中A环电流沿顺时针方向为正，当圆环A中的电流如图乙所示变化时，下列说法正确的是(　　)

甲　　　　乙

A．B中始终没有感应电流

B．B中有顺时针方向的感应电流

C．B中有逆时针方向的感应电流

D．B中的感应电流先沿顺时针方向，后沿逆时针方向

B　[由于圆环A中的电流发生了变化，故圆环B中一定有感应电流产生，由楞次定律判定B中有顺时针方向的感应电流，故B选项正确。]

　来拒去留

3.(一题多法)如图所示，光滑平行导轨M、N固定在同一水平面上，两根导体棒P、Q平行放置在导轨上，形成一个闭合回路，当一条形磁铁从高处下落接近回路时(　　)

A．P、Q将互相靠拢

B．P、Q将互相远离

C．磁铁的加速度仍为g

D．磁铁的加速度大于g

A　[解法一　根据楞次定律的另一表述“感应电流的效果总是要阻碍产生感应电流的原因”，本题中“原因”是回路中磁通量的增加，归根结底是磁铁靠近回路，“效果”便是阻碍磁通量的增加和磁铁的靠近。所以，P、Q将互相靠拢且磁铁的加速度小于g，选项A正确。

解法二　设磁铁下端为N极，根据楞次定律可判断出P、Q中的感应电流方向，如图所示，根据左手定则可判断P、Q所受安培力的方向，可见，P、Q将相互靠拢。由于回路所受安培力的合力向下，由牛顿第三定律知，磁铁将受到向上的反作用力，从而加速度小于g。当磁铁下端为S极时，根据类似的分析可得到相同的结论，选项A正确。]

4.如图所示，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且相互绝缘。当矩形线圈突然向右运动时，线圈所受安培力的合力方向(　　)

A．向左　　　　　   B．向右

C．垂直纸面向外   D．垂直纸面向里

A　[当矩形线圈突然向右运动时，线圈中会产生逆时针方向的电流，根据左手定则可知，ab边受的安培力向左，cd边受的安培力向左，合力的方向向左，A正确。或根据楞次定律，“来拒去留”，感应电流的效果总是阻碍相对运动，所以线圈向右运动时所受安培力向左。故A正确。]

　增缩减扩

5.(多选)如图所示，两同心圆环A、B置于同一水平面上，其中B为均匀带负电绝缘环，A为导体环。当B绕轴心顺时针转动且转速增大时，下列说法正确的是(　　)

A．A中产生逆时针方向的感应电流

B．A中产生顺时针方向的感应电流

C．A具有收缩的趋势

D．A具有扩展的趋势

BD　[由题图可知，B为均匀带负电绝缘环，B中电流为逆时针方向，由右手螺旋定则可知，电流的磁场垂直纸面向外且逐渐增强；由楞次定律可知，磁场增强时，感应电流的磁场与原磁场的方向相反，所以感应电流的磁场的方向垂直纸面向里，A中感应电流的方向为顺时针方向，故选项A错误，B正确；B环外的磁场的方向与B环内的磁场的方向相反，当B环内的磁场增强时，A环具有面积扩展的趋势，故选项C错误，D正确。]

6.如图所示，A为水平放置的胶木圆盘，在其侧面均匀分布着负电荷，在A的正上方用绝缘丝线悬挂一个金属圆环B，使B的环面水平且与圆盘面平行，其轴线与胶木盘A的轴线OO′重合。现使胶木盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，则(　　)

A．金属环B的面积有扩大的趋势，丝线受到的拉力增大

B．金属环B的面积有缩小的趋势，丝线受到的拉力减小

C．金属环B的面积有扩大的趋势，丝线受到的拉力减小

D．金属环B的面积有缩小的趋势，丝线受到的拉力增大

B　[使胶木盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，通过金属环B内的磁通量增大，根据楞次定律，金属环B的面积有缩小的趋势，且B有向上升的趋势，丝线受到的拉力减小，B正确。]

“三定则、一定律”的综合应用　

1．规律比较

2.相互联系

(1)应用楞次定律时，一般要用到安培定则。

(2)研究感应电流受到的安培力，一般先用右手定则确定电流的方向，再用左手定则确定安培力的方向，有时也可以直接应用楞次定律的推论确定。

　(多选)如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一如图所示的闭合电路，当PQ在一外力的作用下运动时，MN向右运动，则PQ所做的运动可能是(　　)

A．向右加速运动   B．向左加速运动

C．向右减速运动   D．向左减速运动

BC　[MN向右运动，说明MN受到向右的安培力，因为ab在MN处的磁场垂直纸面向里MN中的感应电流方向为M→NL1中感应电流的磁场方向向上若L2中磁场方向向上减弱PQ中电流方向为Q→P且减小向右减速运动；若L2中磁场方向向下增强PQ中电流方向为P→Q且增大向左加速运动。]

左、右手定则巧区分

(1)区分左手定则和右手定则的根本是抓住“因果关系”：“因电而动”——用左手，“因动生电”——用右手。

(2)使用中左手定则和右手定则很容易混淆，为了便于记忆，可把两个定则简单地总结为通电受力，“力”的最后一笔“丿”向左，用左手；运动生电，“电”的最后一笔“乚”向右，用右手。

　楞次定律、安培定则及左手定则的综合应用

1.(多选)如图是创意物理实验设计作品《小熊荡秋千》。两根彼此靠近且相互绝缘的金属棒C、D固定在铁架台上，与两个铜线圈P、Q组成一闭合回路，两个磁性很强的条形磁铁如图放置，当用手左右摆动线圈P时，线圈Q也会跟着摆动，仿佛小熊在荡秋千。以下说法正确的是(　　)

A．P向右摆动的过程中，P中的电流方向为顺时针方向(从右向左看)

B．P向右摆动的过程中，Q也会向右摆动

C．P向右摆动的过程中，Q会向左摆动

D．若用手左右摆动Q，P会始终保持静止

AB　[P向右摆动的过程中，线框中的磁通量减少，根据楞次定律，P中的电流方向为顺时针方向(从右向左看)，选项A正确；P向右摆动的过程中，P中的电流方向为顺时针方向(从右向左看)，Q中的电流方向也为顺时针方向(从右向左看)，Q线圈下侧将受到向右的安培力作用，所以Q也会向右摆动，选项B正确，C错误；若用手左右摆动Q，切割磁感线产生感应电动势，在P线圈中将产生感应电流，受到安培力作用，由左手定则可判断出P将摆动，不会保持静止，选项D错误。]

2.如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑片向左滑动，则ab和cd棒的运动情况是(　　)

A．ab向左运动，cd向右运动

B．ab向右运动，cd向左运动

C．ab、cd都向右运动

D．ab、cd保持静止

A　[由安培定则可知螺线管中磁感线方向向上，金属棒ab、cd处的磁感线方向均向下，当滑片向左滑动时，螺线管中电流大小增大，因此磁场变强，即磁感应强度变大， 回路中的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知ab受安培力方向向左，cd受安培力方向向右，故ab向左运动，cd向右运动。只有A正确。]

　楞次定律、安培定则及右手定则的综合应用

3.(多选)如图所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，铜制线圈c中将有感应电流产生且被螺线管吸引(　　)

A．向右做匀速运动   B．向左做减速运动

C．向右做减速运动   D．向右做加速运动

BC　[当导体棒向右匀速运动时产生恒定的电流，线圈中的磁通量恒定不变，无感应电流出现，A错；当导体棒向左减速运动时，由右手定则可判定回路中出现从b→a的感应电流且减小，由安培定则知螺线管中感应电流的磁场向左在减弱，由楞次定律知c中出现顺时针感应电流(从右向左看)且被螺线管吸引，B对；同理可判定C对，D错。]

4.(多选)置于匀强磁场中的金属圆盘中央和边缘各引出一根导线，与套在铁芯上部的线圈A相连。套在铁芯下部的线圈B引出两根导线接在两根水平导轨上，如图所示。导轨上有一根金属棒ab处在垂直于纸面向外的匀强磁场中。下列说法正确的是(　　)

A．圆盘顺时针加速转动时，ab棒将向右运动

B．圆盘顺时针匀速转动时，ab棒将向右运动

C．圆盘顺时针减速转动时，ab棒将向右运动

D．圆盘顺时针加速转动时，ab棒将向左运动

CD　[由右手定则知，圆盘顺时针加速转动时，感应电流从圆心流向边缘，线圈A中产生的磁场方向向下且磁场增强；由楞次定律知，线圈B中的感应磁场方向向上，由右手螺旋定则知，ab棒中感应电流方向由a→b；由左手定则知，ab棒受的安培力方向向左，将向左运动，故A错误，D正确。同理可知，若圆盘顺时针减速转动时，则ab棒将向右运动，选项C正确。当圆盘顺时针匀速转动时，线圈A中产生恒定的电流，那么线圈B的磁通量不变，则ab棒没有感应电流，则将不会运动，故B错误。故选C、D。]

　楞次定律与法拉第电磁感应定律的综合应用

5.(多选)一个水平固定的金属大圆环A，通有恒定的电流，方向如图所示。现有一小金属环B自A环上方落下并穿过A环，B环在下落过程中始终保持水平，并与A环共轴，那么在B环下落过程中(　　)

A．B环中感应电流方向始终与A环中电流方向相反

B．B环中感应电流方向与A环中电流方向先相反后相同

C．经过A环所在平面的瞬间，B环中感应电流最大

D．经过A环所在平面的瞬间，B环中感应电流为零

BD　[刚开始的下落过程，穿过B环的磁通量增加，由楞次定律可知，B环中应产生与A环中方向相反的感应电流。当B环运动到A环下方后，随着B环的下落，穿过B环的磁通量逐渐减少，由楞次定律可知，此时B环中将产生与A环中方向相同的感应电流，故选项A错误，B正确；当B环经过A环所在平面的瞬间，此时穿过B环的磁通量最大，磁通量的变化率为零，故此时B环中的感应电流为零，选项C错误，D正确。]

6.(多选)1824年，法国科学家阿拉果完成了著名的“圆盘实验”。实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图所示。实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后。下列说法正确的是(　　)

A．圆盘上产生了感应电动势

B．圆盘内的涡电流产生的磁场导致磁针转动

C．在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化

D．圆盘中的自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动

AB　[当圆盘转动时，圆盘的半径切割磁针产生的磁场的磁感线，产生感应电动势，选项A正确；如图所示，铜圆盘上存在许多小的闭合回路，当圆盘转动时，穿过小的闭合回路的磁通量发生变化，回路中产生感应电流，根据楞次定律，感应电流阻碍其相对运动，但阻止不了相对运动，故磁针会随圆盘一起转动，但略有滞后，选项B正确；在圆盘转动过程中，磁针的磁场穿过整个圆盘的磁通量始终为零，选项C错误；圆盘中的电子定向移动不会产生电流，因为圆盘本身不带电(圆盘内正负电荷代数和为零)，故圆盘转动时没有因电子随圆盘定向移动形成的电流，选项D错误。]
