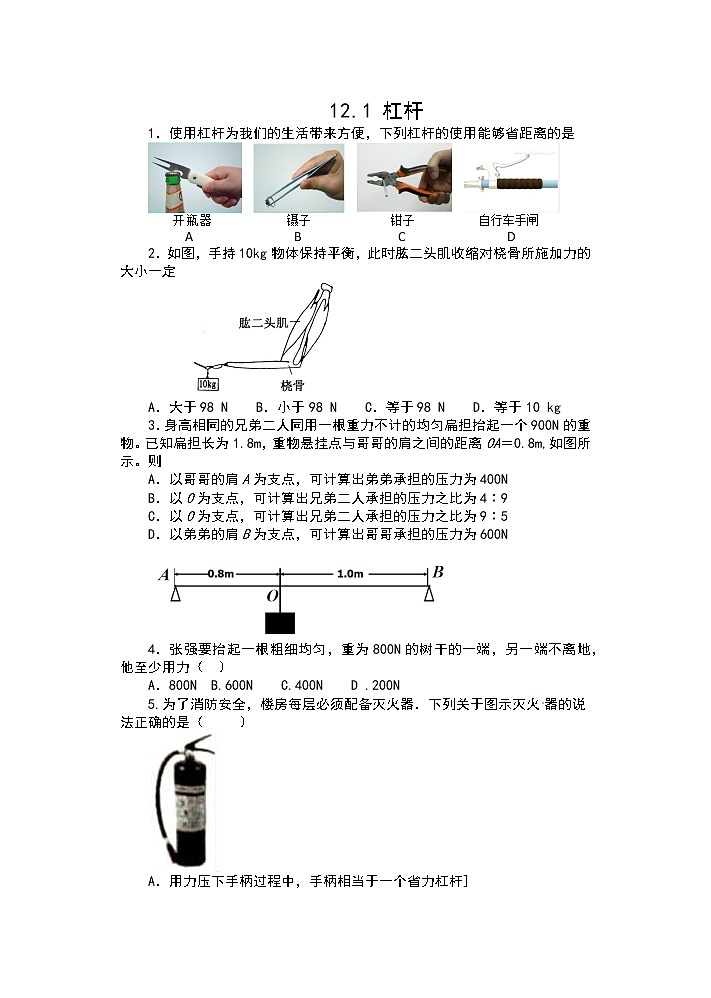

物理八年级下册12.1 杠杆综合训练题

这是一份物理八年级下册12.1 杠杆综合训练题，共12页。试卷主要包含了1 杠杆，7mm等内容，欢迎下载使用。

1．使用杠杆为我们的生活带来方便，下列杠杆的使用能够省距离的是


开瓶器A


镊子


B


自行车手闸


D


钳子


C





2．如图，手持10kg物体保持平衡，此时肱二头肌收缩对桡骨所施加力的大小一定





A．大于98 N B．小于98 N C．等于98 N D．等于10 kg


3．身高相同的兄弟二人同用一根重力不计的均匀扁担抬起一个900N的重物。已知扁担长为1.8m，重物悬挂点与哥哥的肩之间的距离OA＝0.8m,如图所示。则


A．以哥哥的肩A为支点，可计算出弟弟承担的压力为400N


B．以O为支点，可计算出兄弟二人承担的压力之比为4∶9


C．以O为支点，可计算出兄弟二人承担的压力之比为9∶5


D．以弟弟的肩B为支点，可计算出哥哥承担的压力为600N





4．张强要抬起一根粗细均匀，重为800N的树干的一端，另一端不离地，他至少用力（ ）


A．800N B.600N C.400N D .200N


5.为了消防安全，楼房每层必须配备灭火器．下列关于图示灭火器的说法正确的是（ ）

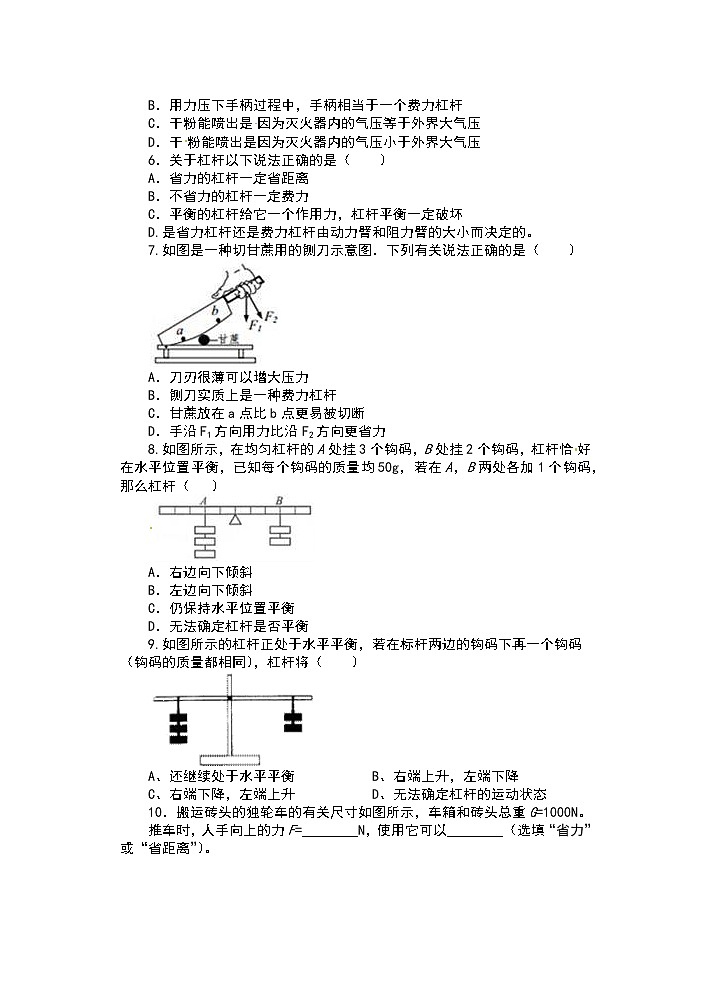

A．用力压下手柄过程中，手柄相当于一个省力杠杆]


B．用力压下手柄过程中，手柄相当于一个费力杠杆


C．干粉能喷出是因为灭火器内的气压等于外界大气压


D．干粉能喷出是因为灭火器内的气压小于外界大气压


6．关于杠杆以下说法正确的是（ ）


A．省力的杠杆一定省距离


B．不省力的杠杆一定费力


C．平衡的杠杆给它一个作用力，杠杆平衡一定破坏


D.是省力杠杆还是费力杠杆由动力臂和阻力臂的大小而决定的。


7.如图是一种切甘蔗用的铡刀示意图．下列有关说法正确的是（ ）





A．刀刃很薄可以增大压力


B．铡刀实质上是一种费力杠杆


C．甘蔗放在a点比b点更易被切断


D．手沿F1方向用力比沿F2方向更省力


8.如图所示，在均匀杠杆的A处挂3个钩码，B处挂2个钩码，杠杆恰好在水平位置平衡，已知每个钩码的质量均50g，若在A，B两处各加1个钩码，那么杠杆（ ）





A．右边向下倾斜


B．左边向下倾斜


C．仍保持水平位置平衡


D．无法确定杠杆是否平衡


9.如图所示的杠杆正处于水平平衡，若在标杆两边的钩码下再一个钩码（钩码的质量都相同），杠杆将（ ）





A、还继续处于水平平衡 B、右端上升，左端下降


C、右端下降，左端上升 D、无法确定杠杆的运动状态


10．搬运砖头的独轮车的有关尺寸如图所示，车箱和砖头总重G=1000N。


推车时，人手向上的力F=＿＿＿＿N，使用它可以＿＿＿＿（选填“省力”或“省距离”）。


G


F


0.7mm


0.3m





11．在图中杠杆上的A点挂四个重均为1N的钩码，用调好的弹簧测力计竖直向上拉杠杆上的B点，使杠杆在水平位置平衡，如图所示，测力计的示数是＿＿＿N；如果将测力计沿图中虚线方向拉，仍使杠杆在水平位置平衡，则测力计的示数将＿＿＿（“变大”、“不变”或“变小”）．


O


B


A





12．如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。图中线段AB与力F的作用线在一条直线上，且OA⊥AB、AC⊥OB。线段＿＿＿＿＿表示力F的力臂。（选填“OA”或“AC”）





O


C


A


F


B





13.如图所示，一位母亲推着婴儿车行走，当前轮遇到障碍物时，母亲向下按扶把，若把婴儿车视为杠杆，这时杠杆的支点是 ；当后轮遇到障碍物时，母亲向上抬起扶把，这时婴儿车可视为 杠杆（填“省力”或“费力”）．





14．如图 中一辆装满货物的手推车。当前轮遇到障碍物A时，售货员向下压扶手，这时手推车可看作杠杆，支点是 点是 点（填字母）；当后轮遇到障碍物时，售货员向上提扶手，这时支点是 ，与前轮遇到障碍物时相比，此时较 力。（选填“省”或“费”）





15．小华通过实验探究杠杆平衡时动力和动力臂的关系。实验过程中，保持阻力、阻力臂不变，在杠杆水平平衡时，测出每一组动力臂L1和动力F1的数据，并利用实验数据绘制了F1与L1的关系图像，如图所示。请根据图像推算，当L1为0.1m时，F1为＿＿＿N。


F1/N





0





1


2


3


4


5


0.2


0.4


0.6


L1/m





6





16．如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线.


（1）在图中画出重物对手的压力


（2）画出肌肉对前臂的拉力方向


（3）画出拉力的力臂


（4）根据公式____________判断肌肉对前臂的拉力______重物对手的压力（选填“大于”、“等于”、“小于”）.





重物


a


b


支点





肌肉











前臂





17．如图是用木棒撬石块的示意图，请在图中用小黑点标出支点，用符号O表示，并画出动力F的力臂．


F





18．如图所示为一个电热水壶的简易图，当力F作用在壶盖上时，可将壶盖打开。请在图中画出F的力臂L。





19．小明和小红利用如图甲所示装置，在杠杆支点的两边分别挂上钩码来探究杠杆的平衡条件。


（1）如图甲，为使杠杆在水平位置平衡，应将左端的平衡螺母向＿＿＿＿＿（选填“左”或“右”）移动。


甲 乙


O


B


O


A





（2）小明在实验中记录了三次实验数据如下表：


由实验数据可得杠杆的平衡条件是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。


（3）小红调节好杠杆平衡后，在杠杆两端挂上钩码，杠杆的状态如图乙所示，为此，小红又调节两端的平衡螺母，使杠杆重新回到水平平衡位置，然后正确记录下钩码重、动力臂OA和阻力臂OB的值，分析实验数据后发现得不到教材中的“杠杆平衡条件”，小红的哪一步操作导致了实验结果与教材中的结论不一致？答：＿＿＿＿＿＿＿＿＿＿。


20. 如图所示，质量为70kg，边长为20cm的正方体物块A置于水平地面上，通过绳系于轻质杠杆BOC的B端，杠杆可绕O点转动，且BC=3BO。在C端用F=150N的力竖直向下拉杠杆，使杠杆在水平位置平衡，且绳被拉直：（绳重不计，g取10N／kg）求：





（1）物体A的重力G；


（2）绳对杠杆B端的拉力F拉；


（3）此时物体A对地面的压强p。























答案


1．使用杠杆为我们的生活带来方便，下列杠杆的使用能够省距离的是


开瓶器A


镊子


B


自行车手闸


D


钳子


C





1.B


2．如图，手持10kg物体保持平衡，此时肱二头肌收缩对桡骨所施加力的大小一定





A．大于98 N B．小于98 N C．等于98 N D．等于10 kg


2.A


3．身高相同的兄弟二人同用一根重力不计的均匀扁担抬起一个900N的重物。已知扁担长为1.8m，重物悬挂点与哥哥的肩之间的距离OA＝0.8m,如图所示。则


A．以哥哥的肩A为支点，可计算出弟弟承担的压力为400N


B．以O为支点，可计算出兄弟二人承担的压力之比为4∶9


C．以O为支点，可计算出兄弟二人承担的压力之比为9∶5


D．以弟弟的肩B为支点，可计算出哥哥承担的压力为600N





3.A


4．张强要抬起一根粗细均匀，重为800N的树干的一端，另一端不离地，他至少用力（ ）


A．800N B.600N C.400N D .200N


4．C


5.为了消防安全，楼房每层必须配备灭火器．下列关于图示灭火器的说法正确的是（ ）





A．用力压下手柄过程中，手柄相当于一个省力杠杆]


B．用力压下手柄过程中，手柄相当于一个费力杠杆


C．干粉能喷出是因为灭火器内的气压等于外界大气压


D．干粉能喷出是因为灭火器内的气压小于外界大气压


5. A


6．关于杠杆以下说法正确的是（ ）


A．省力的杠杆一定省距离


B．不省力的杠杆一定费力


C．平衡的杠杆给它一个作用力，杠杆平衡一定破坏


D.是省力杠杆还是费力杠杆由动力臂和阻力臂的大小而决定的。


6．D


7.如图是一种切甘蔗用的铡刀示意图．下列有关说法正确的是（ ）





A．刀刃很薄可以增大压力


B．铡刀实质上是一种费力杠杆


C．甘蔗放在a点比b点更易被切断


D．手沿F1方向用力比沿F2方向更省力


7.C


8.如图所示，在均匀杠杆的A处挂3个钩码，B处挂2个钩码，杠杆恰好在水平位置平衡，已知每个钩码的质量均50g，若在A，B两处各加1个钩码，那么杠杆（ ）





A．右边向下倾斜


B．左边向下倾斜


C．仍保持水平位置平衡


D．无法确定杠杆是否平衡


8. A


9.如图所示的杠杆正处于水平平衡，若在标杆两边的钩码下再一个钩码（钩码的质量都相同），杠杆将（ ）





A、还继续处于水平平衡 B、右端上升，左端下降


C、右端下降，左端上升 D、无法确定杠杆的运动状态


9.. C


10．搬运砖头的独轮车的有关尺寸如图所示，车箱和砖头总重G=1000N。


推车时，人手向上的力F=＿＿＿＿N，使用它可以＿＿＿＿（选填“省力”或“省距离”）。


G


F


0.7mm


0.3m





10.300 省力


11．在图中杠杆上的A点挂四个重均为1N的钩码，用调好的弹簧测力计竖直向上拉杠杆上的B点，使杠杆在水平位置平衡，如图所示，测力计的示数是＿＿＿N；如果将测力计沿图中虚线方向拉，仍使杠杆在水平位置平衡，则测力计的示数将＿＿＿（“变大”、“不变”或“变小”）．


O


B


A





11.2 变大


12．如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。图中线段AB与力F的作用线在一条直线上，且OA⊥AB、AC⊥OB。线段＿＿＿＿＿表示力F的力臂。（选填“OA”或“AC”）





O


C


A


F


B





12.OA


13.如图所示，一位母亲推着婴儿车行走，当前轮遇到障碍物时，母亲向下按扶把，若把婴儿车视为杠杆，这时杠杆的支点是 ；当后轮遇到障碍物时，母亲向上抬起扶把，这时婴儿车可视为 杠杆（填“省力”或“费力”）．





13.后轮；省力．


14．如图 中一辆装满货物的手推车。当前轮遇到障碍物A时，售货员向下压扶手，这时手推车可看作杠杆，支点是 点是 点（填字母）；当后轮遇到障碍物时，售货员向上提扶手，这时支点是 ，与前轮遇到障碍物时相比，此时较 力。（选填“省”或“费”）





14．C B 费


15．小华通过实验探究杠杆平衡时动力和动力臂的关系。实验过程中，保持阻力、阻力臂不变，在杠杆水平平衡时，测出每一组动力臂L1和动力F1的数据，并利用实验数据绘制了F1与L1的关系图像，如图所示。请根据图像推算，当L1为0.1m时，F1为＿＿＿N。


F1/N





0





1


2


3


4


5


0.2


0.4


0.6


L1/m





6





15. 6


16．如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线.


（1）在图中画出重物对手的压力


（2）画出肌肉对前臂的拉力方向


（3）画出拉力的力臂


（4）根据公式____________判断肌肉对前臂的拉力______重物对手的压力（选填“大于”、“等于”、“小于”）.





重物


a


b


支点





肌肉











前臂


F压


b


支点





肌肉











前臂


a


F拉


L





16（4）F1l1=F2l2 大于


17．如图是用木棒撬石块的示意图，请在图中用小黑点标出支点，用符号O表示，并画出动力F的力臂．


F





17


l


O


F





18．如图所示为一个电热水壶的简易图，当力F作用在壶盖上时，可将壶盖打开。请在图中画出F的力臂L。





18.





19．小明和小红利用如图甲所示装置，在杠杆支点的两边分别挂上钩码来探究杠杆的平衡条件。


（1）如图甲，为使杠杆在水平位置平衡，应将左端的平衡螺母向＿＿＿＿＿（选填“左”或“右”）移动。


甲 乙


O


B


O


A





（2）小明在实验中记录了三次实验数据如下表：


由实验数据可得杠杆的平衡条件是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。


（3）小红调节好杠杆平衡后，在杠杆两端挂上钩码，杠杆的状态如图乙所示，为此，小红又调节两端的平衡螺母，使杠杆重新回到水平平衡位置，然后正确记录下钩码重、动力臂OA和阻力臂OB的值，分析实验数据后发现得不到教材中的“杠杆平衡条件”，小红的哪一步操作导致了实验结果与教材中的结论不一致？答：＿＿＿＿＿＿＿＿＿＿。


19右 动力×动力臂=阻力×阻力臂 在杠杆两端挂上钩码后，不应调节平衡螺母，应通过加减钩码或改变钩码悬挂的位置使杠杆重新平衡。


20. 如图所示，质量为70kg，边长为20cm的正方体物块A置于水平地面上，通过绳系于轻质杠杆BOC的B端，杠杆可绕O点转动，且BC=3BO。在C端用F=150N的力竖直向下拉杠杆，使杠杆在水平位置平衡，且绳被拉直：（绳重不计，g取10N／kg）求：





（1）物体A的重力G；


（2）绳对杠杆B端的拉力F拉；


（3）此时物体A对地面的压强p。


20.（1）700N（2）300N（3）10000Pa

















实验数据


次数
动力


F1/N
动力臂


L1/cm
阻力


F2/N
阻力臂


L2/cm
1
1.0
10
0.5
20
2
2.0
10
1.0
20
3
2.0
20
4.0
10
实验数据


次数
动力


F1/N
动力臂


L1/cm
阻力


F2/N
阻力臂


L2/cm
1
1.0
10
0.5
20
2
2.0
10
1.0
20
3
2.0
20
4.0
10
