学习目标:1.了解多用电表的构造和工作原理。2.会用多用电表测量电压、电流、电阻以及二极管等。
1.认识多用电表(1)多用电表可以用来测量电流、电压、电阻等,并且每一种测量项目都有几个量程。
(2)外形如图所示:上半部分为表盘,表盘上有电流、电压、电阻等多种量程的刻度;下半部分为选择开关,它的四周刻有各种测量项目和量程。多用电表面板上还有:欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(　　　　表笔插入“+”插孔,　　　　表笔插入“-”插孔)。
2.用多用电表测量小灯泡的电压和电流按如图甲所示的电路图连好电路,将多用电表选择开关置于　　 　　挡,测小灯泡两端的电压。红表笔接电势　　　　(填“高”或“低”)的点。
甲 乙 按如图乙所示的电路图连好电路,将选择开关置于　　 　　挡,测量通过小灯泡的电流。此时电流从　　　　色表笔流入电表。

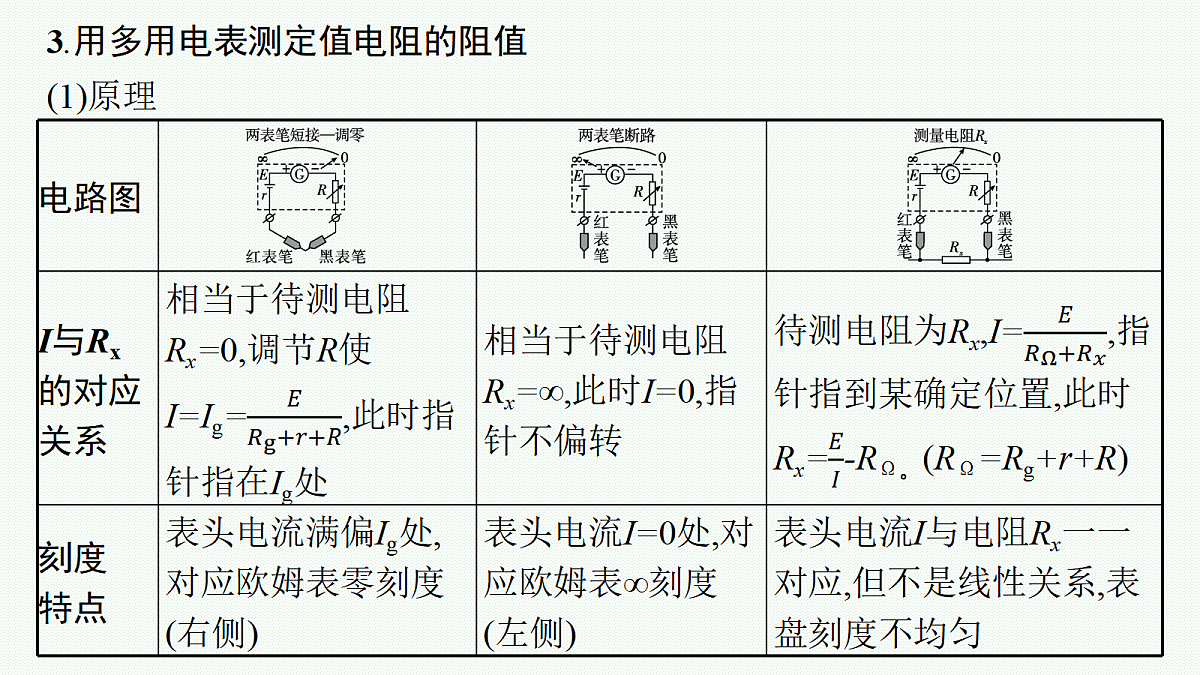

3.用多用电表测定值电阻的阻值(1)原理

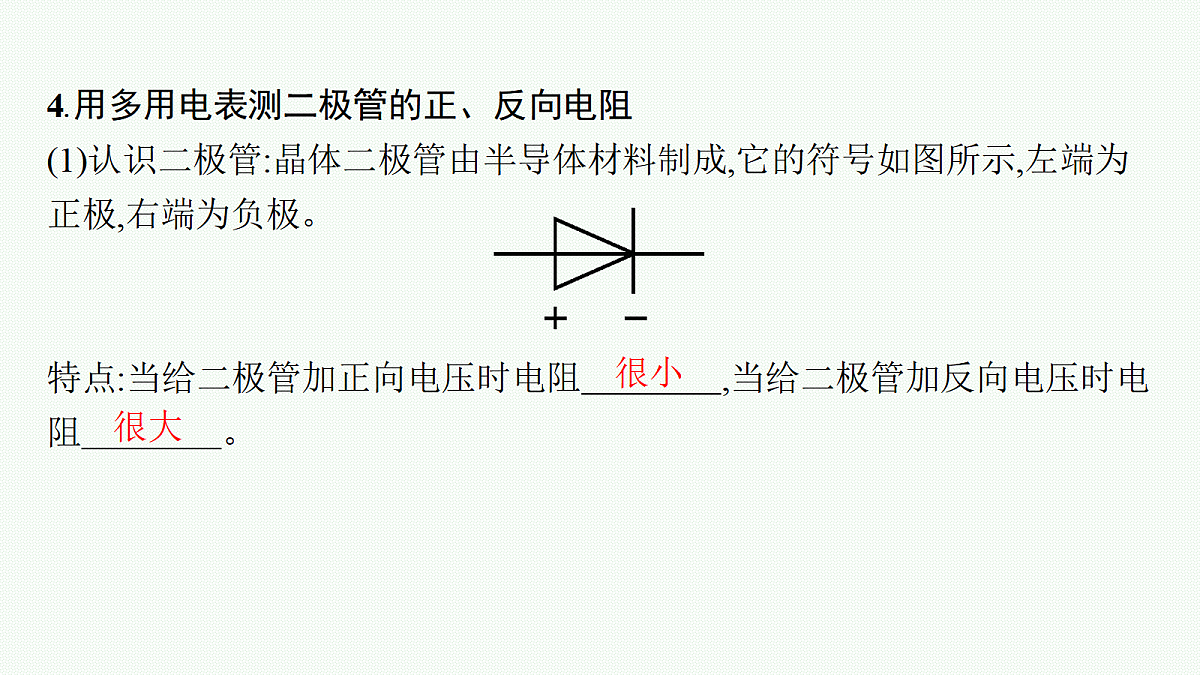

4.用多用电表测二极管的正、反向电阻(1)认识二极管:晶体二极管由半导体材料制成,它的符号如图所示,左端为正极,右端为负极。特点:当给二极管加正向电压时电阻　　　　,当给二极管加反向电压时电阻　　　　。
(2)用欧姆挡判断二极管的正负极将多用电表欧姆挡调零之后,若多用电表指针偏角很大,则黑表笔接触二极管的　　　　极,红表笔接触二极管的　　　　极(如图甲);若多用电表指针偏角很小,则黑表笔接触二极管的　　　　极,红表笔接触二极管的　　　　极(如图乙)。
5.探索黑箱内的电学元件
命题分析1.考读数:电压、电流、电阻挡的读数。2.考使用:欧姆表选挡、调零、规范操作等。3.考黑箱:多用电表探测黑箱内的元件。注意事项1.区分“机械零点”与“欧姆零点”。机械零点是表盘刻度　　　　侧的“0”位置,机械调零对应的是表盘下边中间的指针定位螺丝;欧姆零点是指刻度盘　　　　侧的“0”位置,欧姆调零对应的是欧姆调零旋钮。 2.使指针指在中间附近,否则换挡。3.测电阻时每换一次挡必须重新　　　 　。 4.手不能接触表笔的金属杆。5.测量电阻时待测电阻要与其他元件和　　　　断开。
偶然误差1.估读时易带来误差。2.表头指针偏转过大或过小都会使误差增大。系统误差1.电池用旧后,电动势会减小,内阻会变大,导致电阻测量值偏大,要及时更换电池。2.测电流、电压时,由于电表内阻的影响,测得的电流、电压值均小于真实值。
典例1　(1)用如图所示的多用电表测量电阻,要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量。①旋动部件　　　　,使指针对准电流的0刻线。 ②将K旋转到电阻挡“×100”的位置。③将插入“+”“-”插孔的表笔短接,旋动部件　　　　。使指针对准电阻的　　　　(选填“0刻线”或“∞刻线”)。
④将两表笔分别与待测电阻相接,发现指针偏转角度过小,为了得到比较准确的待测量结果,请从下列选项中挑出合理的步骤,并按　　　　的顺序进行操作,再完成读数测量。A.将K旋转到电阻挡“×1 k”的位置B.将K旋转到电阻挡“×10”的位置C.将两表笔的金属部分分别与被测电阻的两根引线相接D.将两表笔短接,旋动合适部件,对电表进行校准
(2)在使用多用电表的欧姆挡测量电阻时,下列说法正确的是　　　　。 A.双手捏住两表笔金属杆,测量值将偏小B.测量时发现指针偏离中央刻度过大,则必需减小倍率,重新调零后再进行测量C.选择“×100”倍率测量时发现指针位于20与30正中间,则测量值等于2 500 ΩD.欧姆表内的电池使用时间太长,虽然完成调零,但测量值将偏大
解析 (1)①电表使用前要调节指针定位螺丝,使指针指在电流的0刻线位置,故调节部件S;③欧姆表测量前要进行欧姆调零,故调节部件T(欧姆调零旋钮)使指针指向电阻0刻线;④指针偏转角度过小,说明电阻偏大,故需选择较大的倍率,每次换挡要重新调零然后测量电阻,故步骤为A、D、C。
典例2　如图甲为某多用电表原理图的一部分,其中所用电源电动势E=3 V,内阻r=1 Ω,表头G满偏电流Ig=2 mA,内阻Rg=100 Ω。3个挡位分别为×1挡位、×10挡位、×100挡位,且定值电阻阻值R1
