高中物理选择性必修第一册

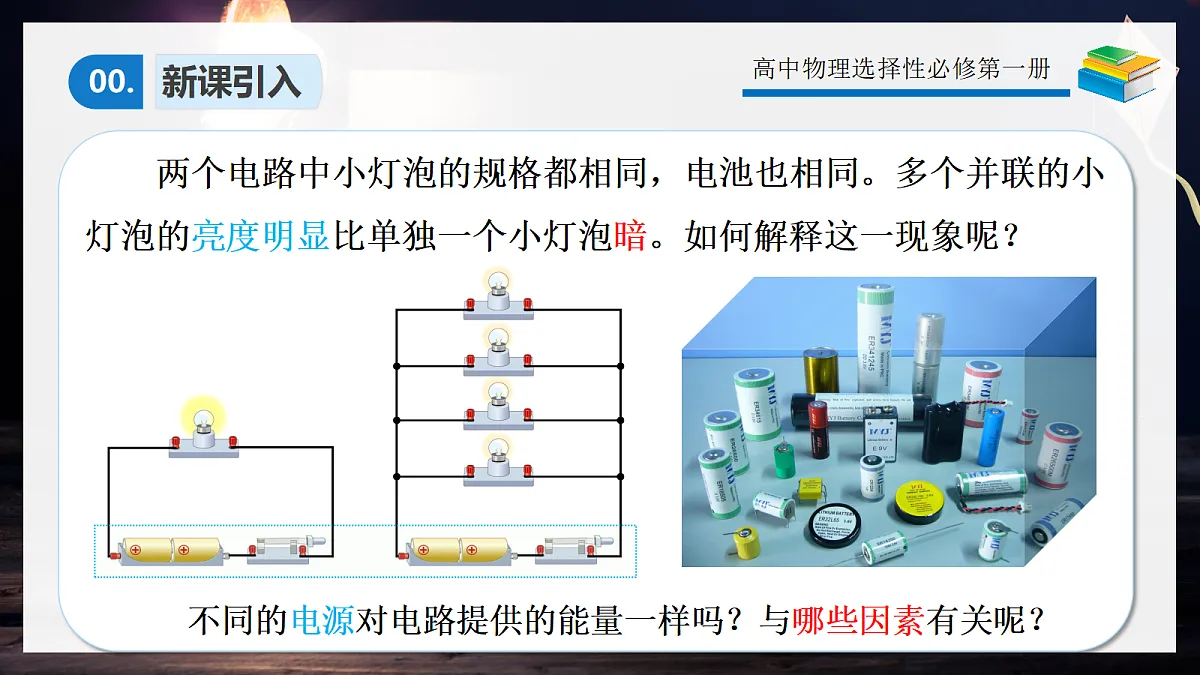

两个电路中小灯泡的规格都相同，电池也相同。多个并联的小灯泡的亮度明显比单独一个小灯泡暗。如何解释这一现象呢？
不同的电源对电路提供的能量一样吗？与哪些因素有关呢？

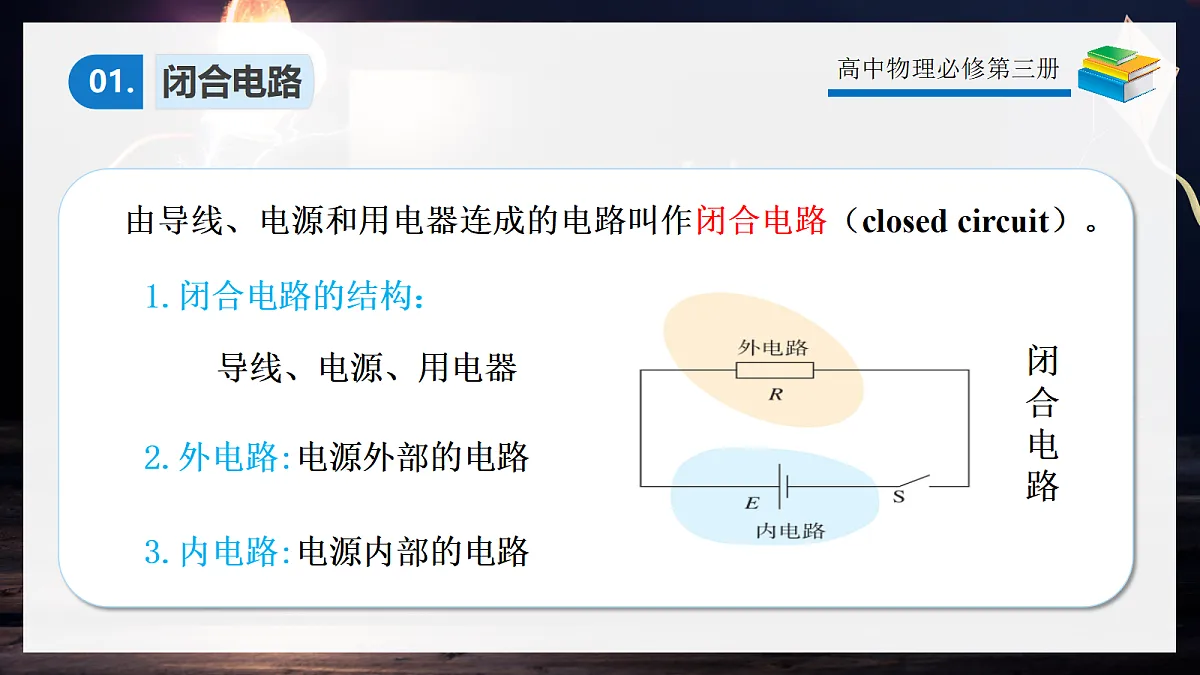

由导线、电源和用电器连成的电路叫作闭合电路（clsed circuit）。
2.外电路:电源外部的电路
3.内电路:电源内部的电路

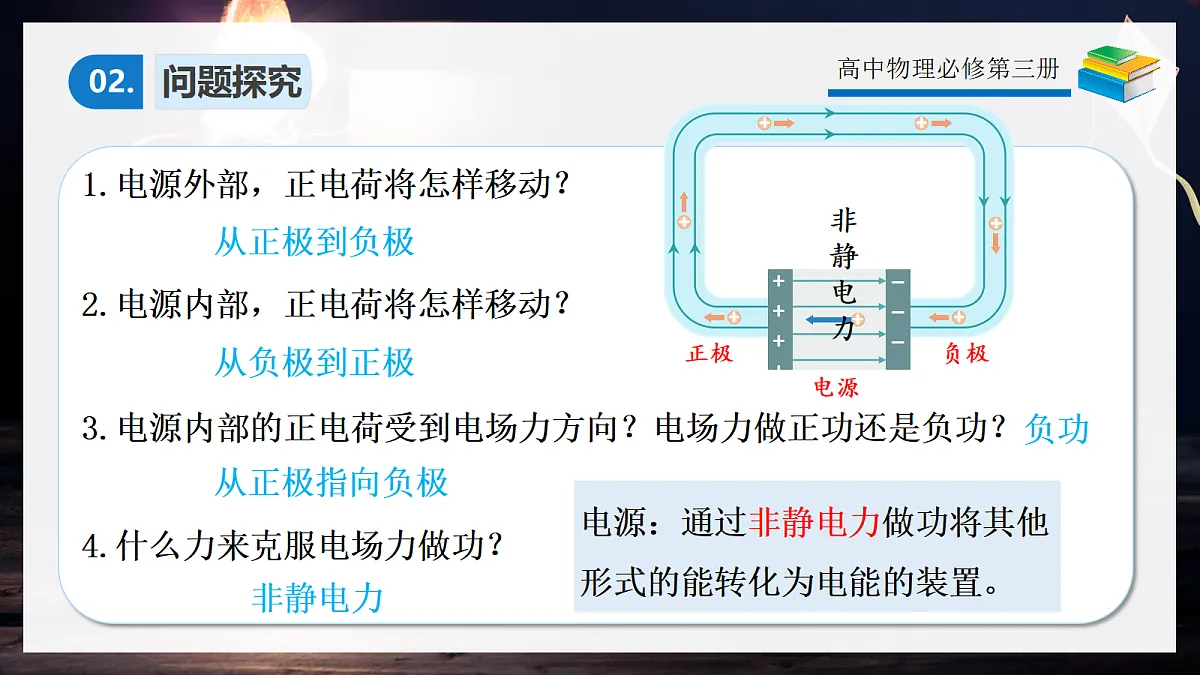

1.电源外部，正电荷将怎样移动？
2.电源内部，正电荷将怎样移动？
3.电源内部的正电荷受到电场力方向？电场力做正功还是负功？
4.什么力来克服电场力做功？
电源：通过非静电力做功将其他形式的能转化为电能的装置。

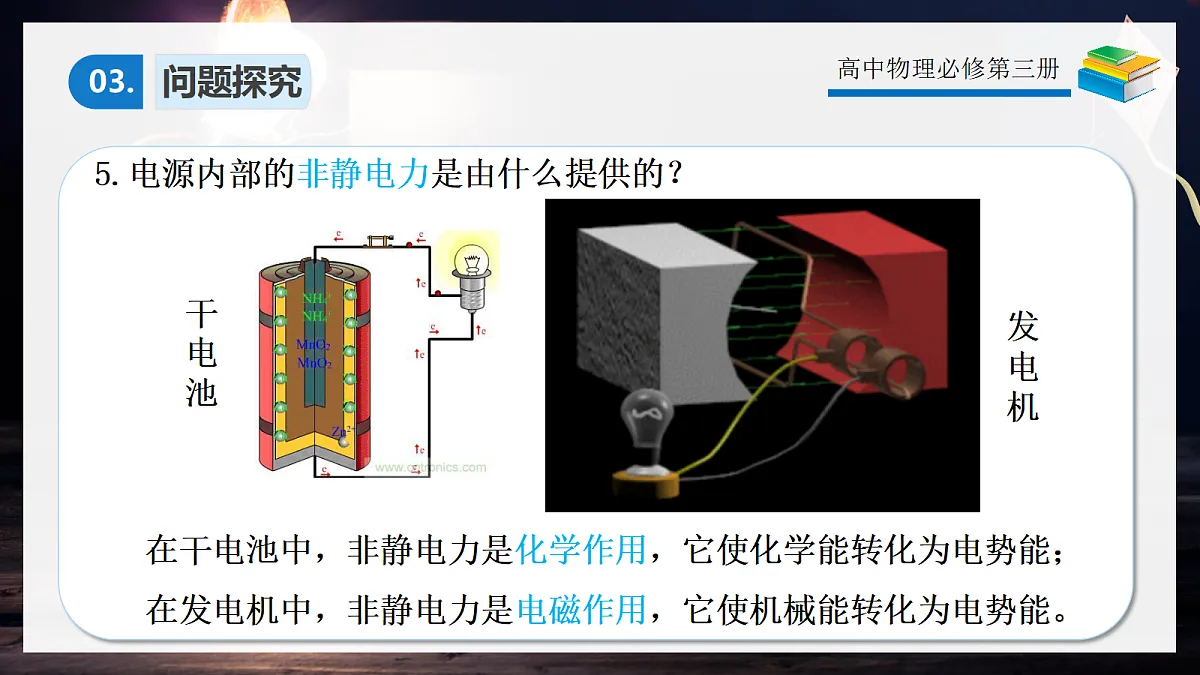

在干电池中，非静电力是化学作用，它使化学能转化为电势能；在发电机中，非静电力是电磁作用，它使机械能转化为电势能。
5.电源内部的非静电力是由什么提供的？

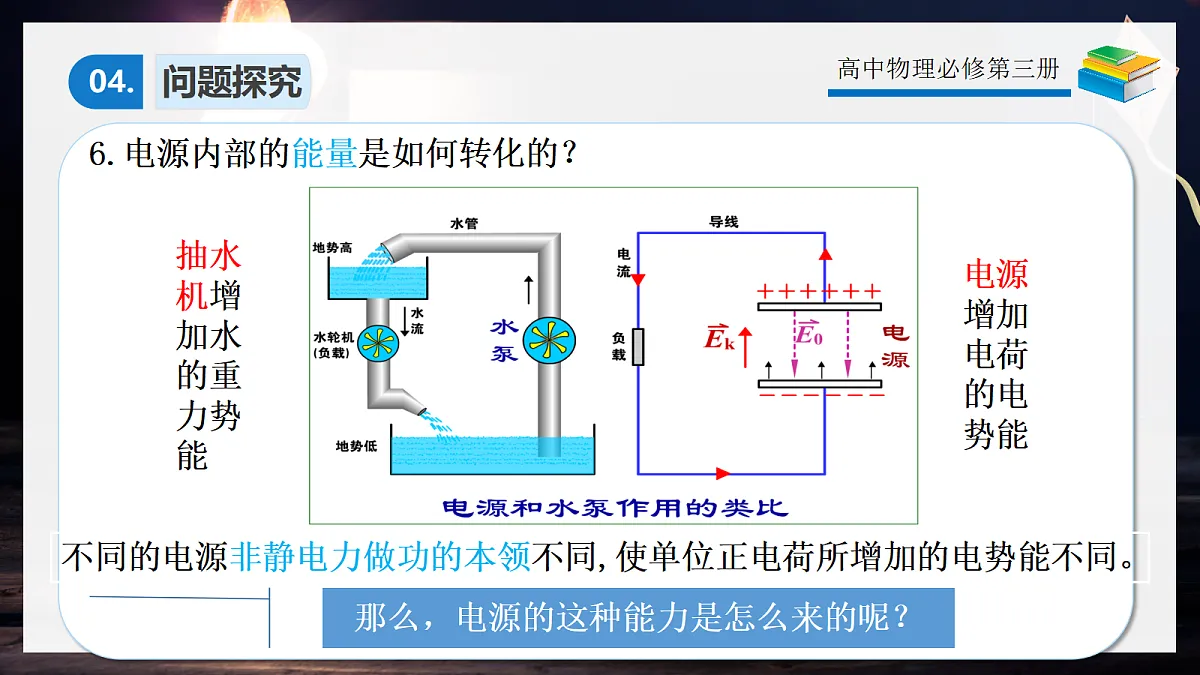

抽水机增加水的重力势能
不同的电源非静电力做功的本领不同,使单位正电荷所增加的电势能不同。
6.电源内部的能量是如何转化的？
那么，电源的这种能力是怎么来的呢？
1.定义：非静电力把正电荷从负极搬运到正极所做的功跟被搬运的电荷量的比值。
数值上等于非静电力把1C的正电荷在电源内从负极移送到正极所做的功。
（W：非静电力做的功 q：电荷量）
3.单位： 伏特（V） 1 V=1 J/C
4.物理意义：反映电源把其他形式的能转化为电势能本领的大小。
5.特点:由电源中非静电力的特性决定，跟电源的体积和外电路均无关。
3.电池的容量:电池放电时能输出的总电荷量。 单位：安·时(A·h) 毫安·时(mA·h)
2.电源的内阻:电源的内部也是由导体组成的，所以也有电阻,用符号r表示。
手机待机时间长短和哪个参数有关?
电动势与电压的区别与联系
电路中的能量又是如何转化的呢？
闭合电路欧姆定律及能量分析
在外电路中，电流方向由正极流向负极。 在内电路中，通过非静电力做功使正电荷由负极移到正极，所以电 流方向由负极流向正极。
内电路与外电路中的总电流是相同的。
1.在外电路中，沿电流方向电势降低。
2. 在内电路中，一方面，存在内阻，沿电流方向电势也降低；另一方面，沿电流方向存在电势“跃升”(BC 和DA为化学反应层)。
外电路电阻称为外电阻，用R表示；内电路电阻称为内电阻，用r表示；
对于闭合电路来说，内、外电路都会出现电势降低，电势能减少。那么，电流I跟电源电动势E即内阻r、外电路电阻R之间会有怎样的关系呢？
W非静电力=qE=IEt
1.合上开关，电路中有电流的同时伴随能量的转化，在时间t内，有多少化学能转化为电能？
3.电流流经内电阻r时，在时间t内转化的内能？
2.电流流经外电阻R时，在时间t内转化的内能？
外电路产生电热为：Q外=I2Rt
内电路产生电热为：Q内=I2Rt
以上各能量之间有什么关系？
根据能量守恒定律，非静电力做的功应该等于内外电路中电能转化为其他形式的能的总和。
IEt=I2Rt+I2rt
闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比，这个结论叫作闭合电路欧姆定律。
适用范围：外电路为纯电阻的电路
U外=IR是外电路上总的电势降落；
U内=Ir是内电路上总的电势降落；
电源电动势等于内外电路电势降落之和。
闭合电路欧姆定律的表达式
电动势：非静电力把正电荷从负极搬运到正极所做的功跟被搬运的电荷量的比值。
闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比，这个结论叫做闭合电路欧姆定律。
