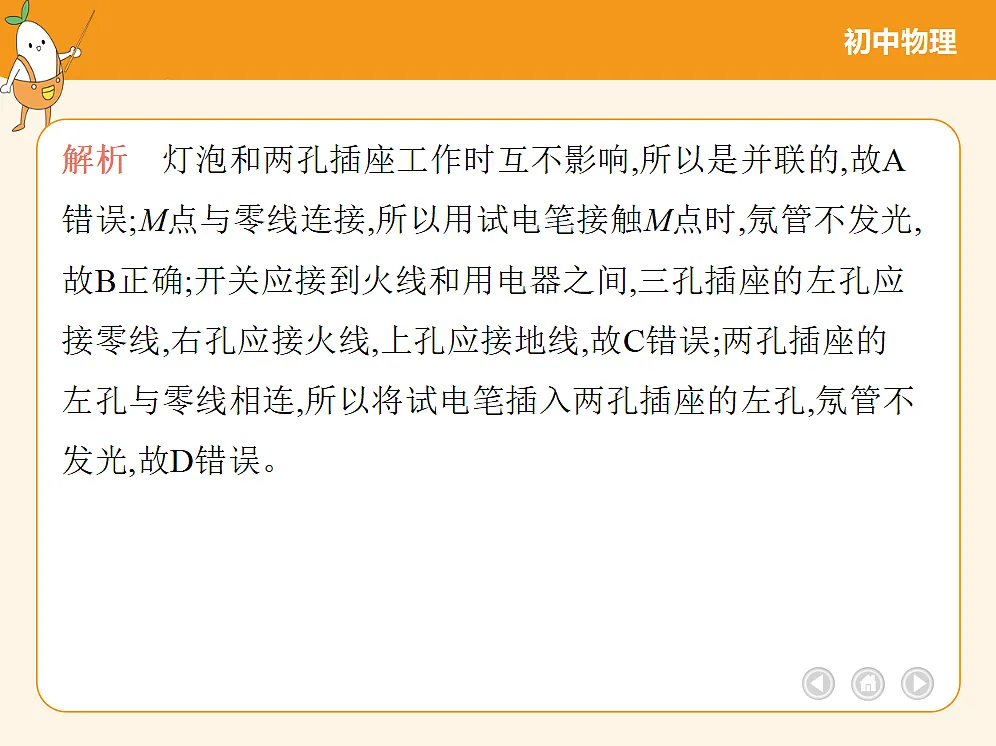

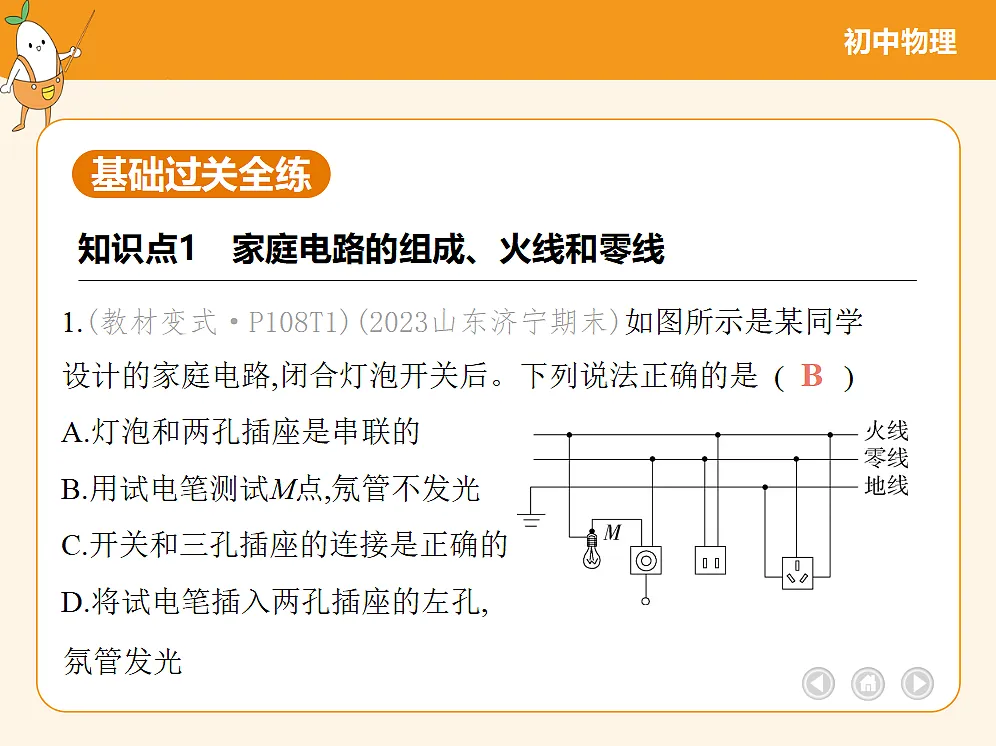

解析　灯泡和两孔插座工作时互不影响,所以是并联的,故A错误;M点与零线连接,所以用试电笔接触M点时,氖管不发光,故B正确;开关应接到火线和用电器之间,三孔插座的左孔应接零线,右孔应接火线,上孔应接地线,故C错误;两孔插座的左孔与零线相连,所以将试电笔插入两孔插座的左孔,氖管不发光,故D错误。

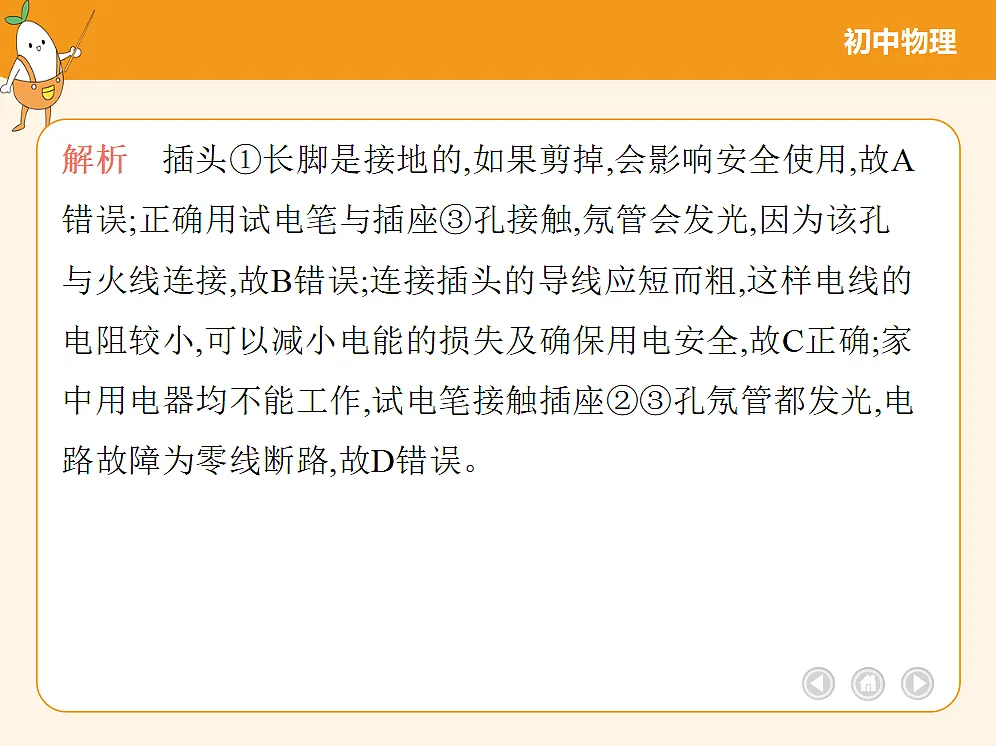

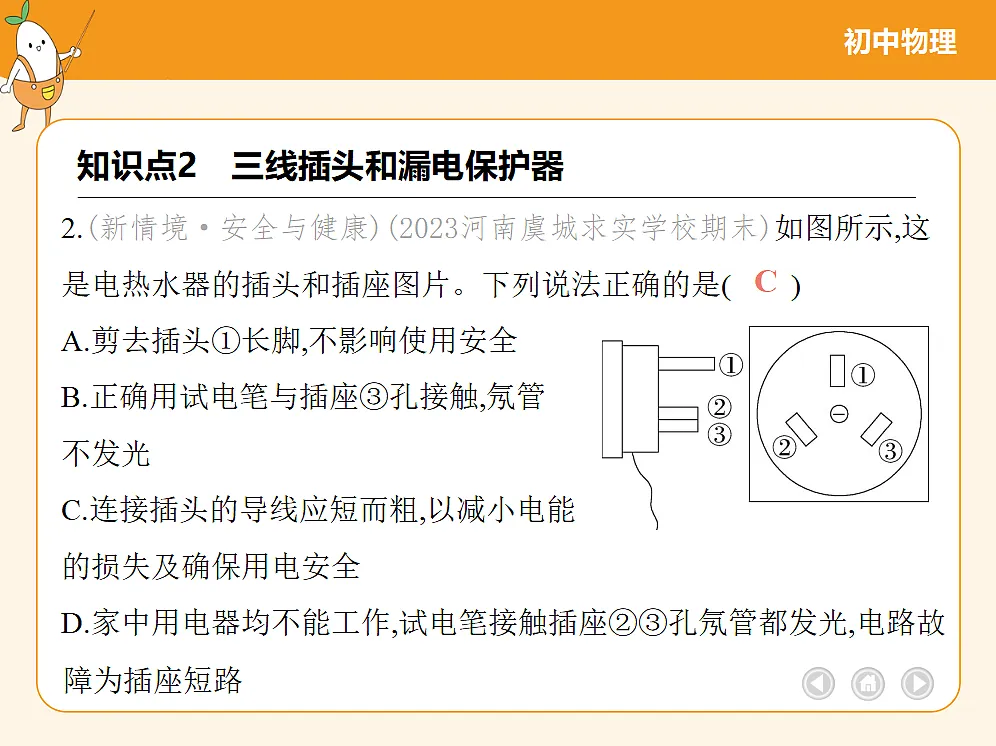

解析　插头①长脚是接地的,如果剪掉,会影响安全使用,故A错误;正确用试电笔与插座③孔接触,氖管会发光,因为该孔与火线连接,故B错误;连接插头的导线应短而粗,这样电线的电阻较小,可以减小电能的损失及确保用电安全,故C正确;家中用电器均不能工作,试电笔接触插座②③孔氖管都发光,电路故障为零线断路,故D错误。

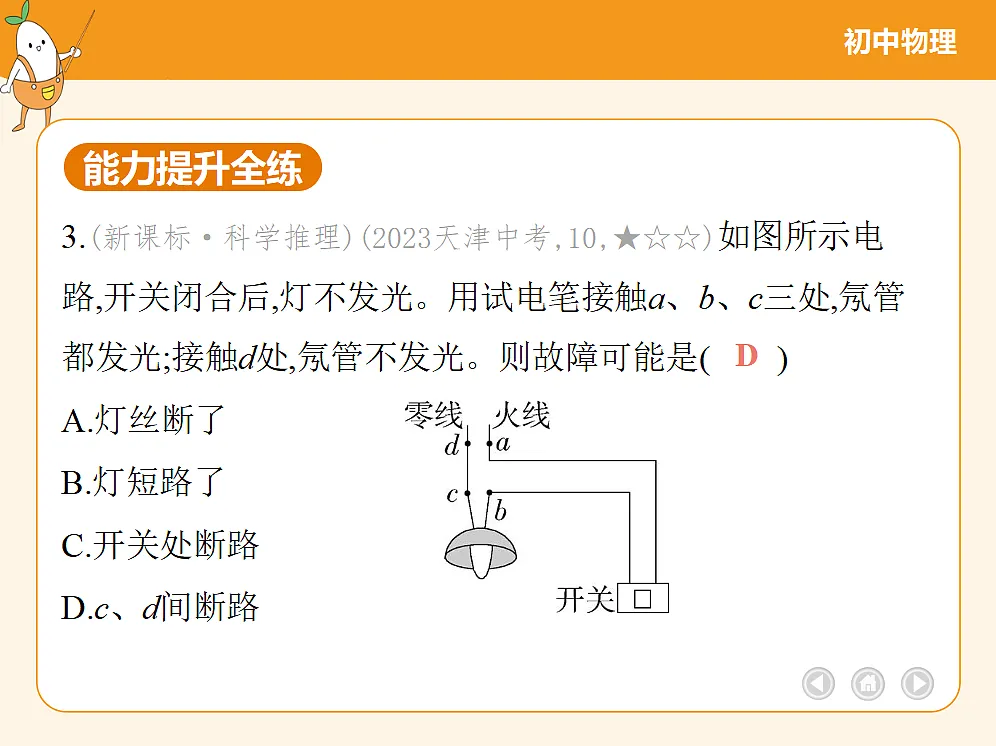

3.(新课标·科学推理)(2023天津中考,10,★☆☆)如图所示电路,开关闭合后,灯不发光。用试电笔接触a、b、c三处,氖管都发光;接触d处,氖管不发光。则故障可能是(　    )A.灯丝断了　　　　　　　    B.灯短路了C.开关处断路　　　　　　　     D.c、d间断路

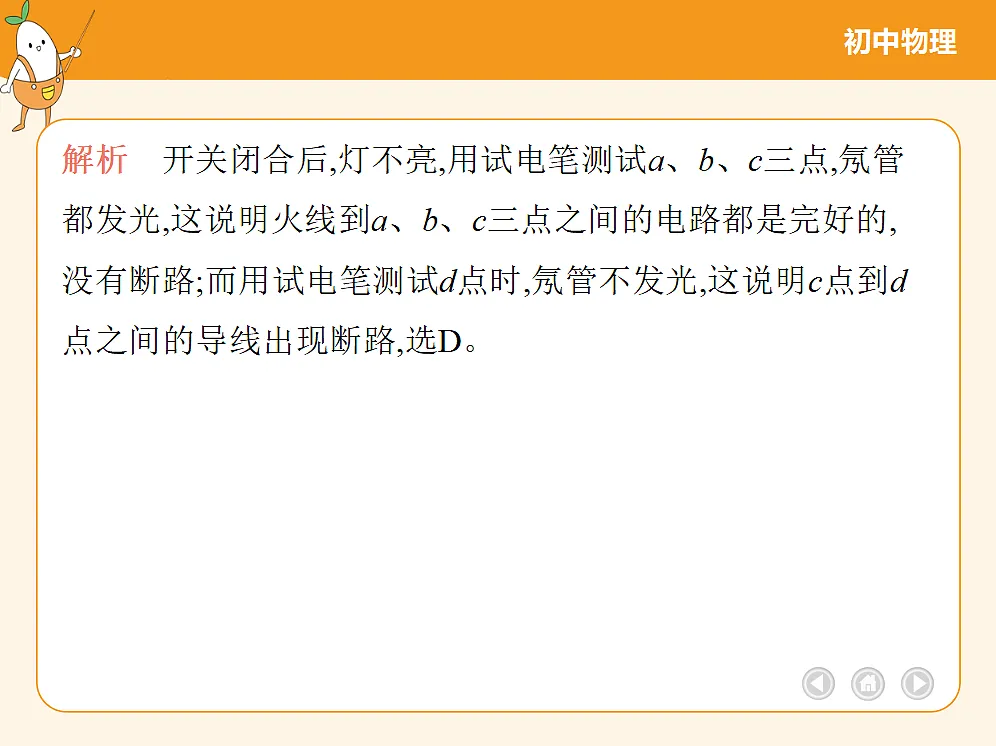

解析　开关闭合后,灯不亮,用试电笔测试a、b、c三点,氖管都发光,这说明火线到a、b、c三点之间的电路都是完好的,没有断路;而用试电笔测试d点时,氖管不发光,这说明c点到d点之间的导线出现断路,选D。
A.零线上ab间断路B.零线上bc间断路C.微波炉所在支路be间短路D.电热水壶所在支路cd间短路
解析　家庭电路中用电器之间既可以单独工作又互不影响,它们之间的连接方式是并联。电灯仍正常工作,说明电源的火线、零线均正常;电热水壶突然停止工作,故障应为电热水壶和微波炉所在的干路出现断路现象,即ab间发生了断路。选A。
5.(2024甘肃武威九中期末,15,★☆☆)试电笔的作用是辨别　　　　    ,如图甲所示的使用方法是　　　　    (选填“规范”或“不规范”)的。图乙中,闭合开关,电灯不亮,用试电笔接触D点时氖管发光,接触E点时不发光,说明D、E间　     ,若试电笔接触A至F各点都发光,说明　　　 　    。
解析　试电笔的作用是辨别火线和零线,使用时手应接触笔尾金属体,所以图甲所示的使用方法是不规范的;在如图乙中,闭合开关,电灯不亮,用试电笔接触D点时氖管发光,接触E点时不发光,说明火线正常,零线也正常,故是D、E之间断路(或灯泡断路)了;正常情况下,试电笔测F点时应该不亮,亮了,说明零线断路了。
6.(2023辽宁沈阳期中)随着科技的发展,家用电器已经是生活中不可或缺的用具。(1)下列关于家庭电路中家用电器的说法中正确的是　　   ;A.电饭锅正常工作的电压是220 VB.家用电器之间都是串联的C.家用节能灯的电阻大概是22 ΩD.给电池充电的过程中电能转化为内能
(3)小明买来了声控开关和光控开关以及小灯泡设计组装一个声控灯,当晚上有声音的时候,小夜灯自动亮起,而且使用电池供电,可以在晚上手持小夜灯当手电筒使用。请你将小明设计的电路图补充完整。要求:①当光线弱的时候光控开关S1闭合,当有声音的时候声控开关S2闭合;②当光线弱且有声音的时候,小夜灯才会亮起。
(4)小明发现小夜灯正常工作的电压是2.5 V,此时小夜灯的电阻为10 Ω,为了让小夜灯正常工作,至少需要　　　　    节新的干电池供电,还需要　　　　    联　　　　    Ω的定值电阻。
