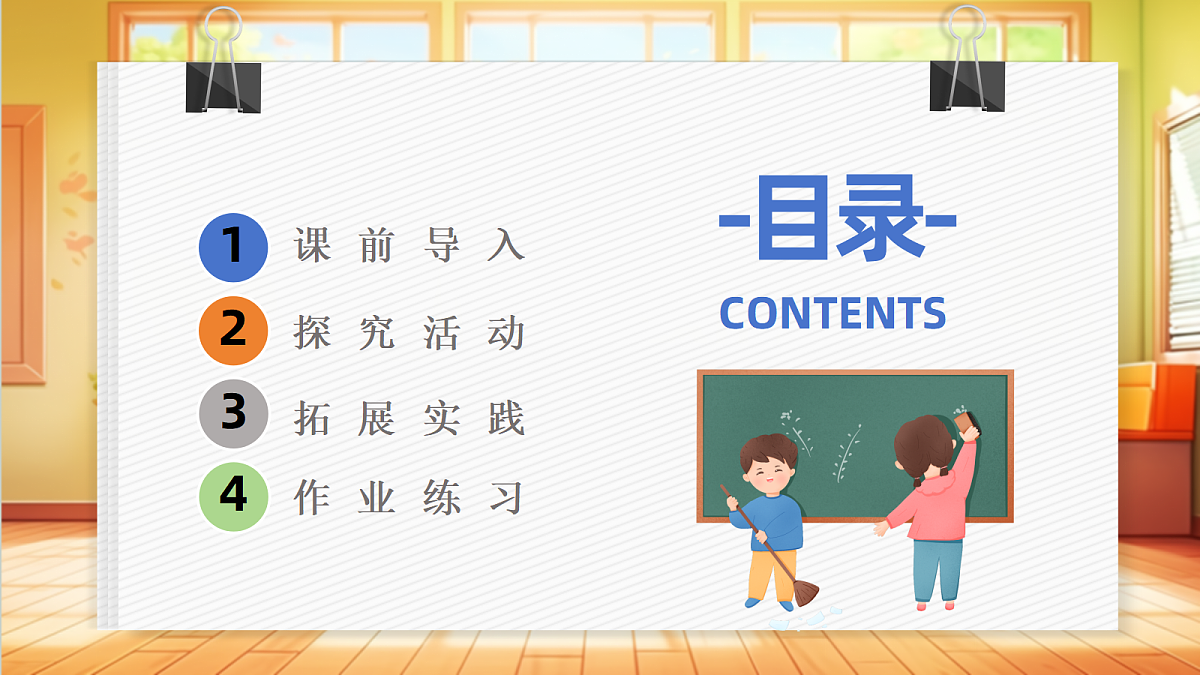

这是一份科学四年级上册（2024）第14课 解密电路暗箱教学ppt课件，共104页。PPT课件主要包含了-目录-，课前导入，探究活动，CONTENTS，拓展实践，作业练习，探索与实践①，讨论与发现①，问题与想法②，探索与实践②等内容，欢迎下载使用。

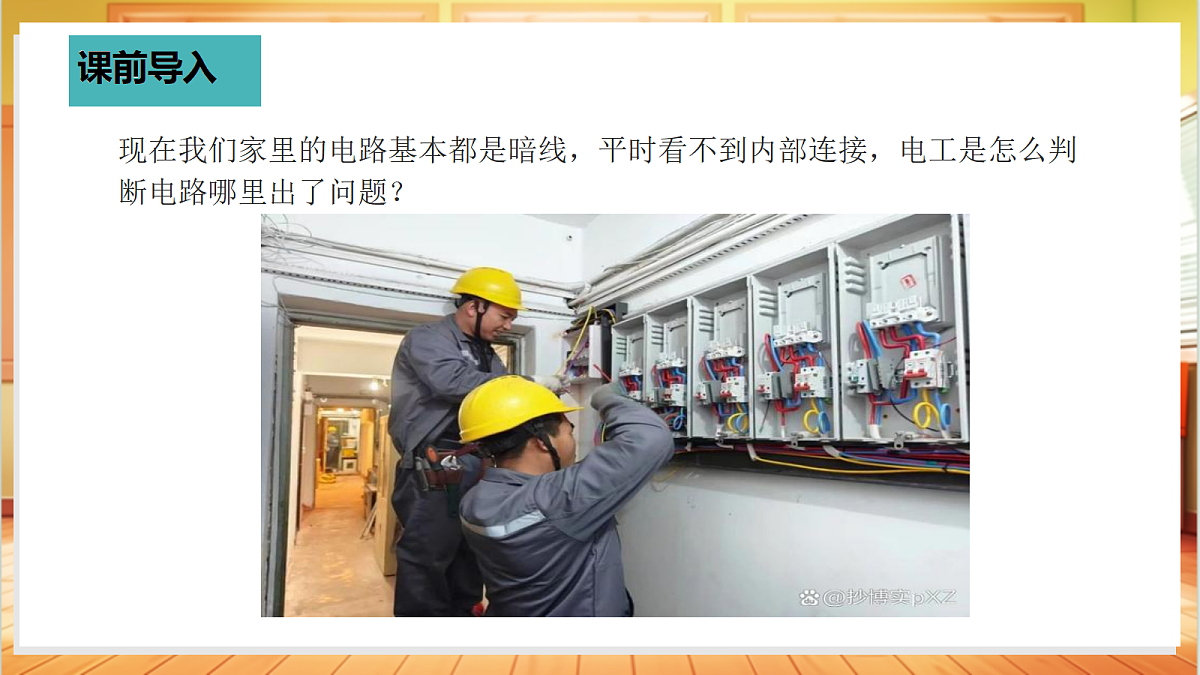

现在我们家里的电路基本都是暗线，平时看不到内部连接，电工是怎么判断电路哪里出了问题？
如果有一段导线在箱子里，在不打开箱子的情况下，怎么判断箱子里的导线是否连通？
探究活动一：检测电路暗箱
任务：① 分组研讨：小组讨论，构思出能判断暗箱内导线是否连通的实验方案；② 绘制简图：结合电路原理，在纸上画出清晰的电路设计图；③ 实验验证：选取电池、小灯泡等器材，按图连接电路并测试暗箱的连通情况。
讨论：我们是怎么判断暗箱里导线是否连通的？依据是什么？
我们可以利用一个简单的电路检测器来检测。如果检测器的灯泡亮了，说明暗箱里的导线是连通的；如果灯泡不亮，说明导线是断开的。
探究活动二：制作电路暗箱
思考：我们可以怎样设计制作一个电路暗箱，与同学互相进行测试？ 在搭建内部电路时，要注意哪些能让检测更有挑战性的小技巧？
制作过程：1 材料准备：准备一个带4个连接点的暗箱和2根导线。2 设计组装：打开暗箱，在内部用导线设计一种独特的连接方式（如点对点、交叉连等），接入后密封暗箱。3.互测推理：与同学交换暗箱，使用检测器测试触点通断，根据结果逻辑推理并绘制箱内的导线连接图。
穷举法是指把全部情况列举出来进行一一验证，是常用的科学探究方法。比如，4个连接点间两两组合，数字不计顺序和不重复出现用穷举法能列出6种连接方式。
运用穷举法测试所有连接组合，将“连通”记为“√”、“不连通”记为“×”，并把结果填入记录表中；结合记录的数据，推理并还原暗箱内部的导线连接方式，并完成下列两个图表。
根据检验结果，推理出暗箱内部连接方式
在上述活动中，我们选择了哪些元件来制作和测试暗箱？我们讨论暗箱内接线情况的依据是什么？
选择元件：依据：
我们选择了导线、小灯泡、电池制作了电路检测器测试暗箱
用电器要正常运行必须接在闭合回路中，我们可以通过观察用电器的工作情况，判断电路的连接情况。
用电器要正常运行必须接在闭合回路中，我们可以通过观察用电器的工作情况，判断电路的连接情况。
AI交互动画：解密电路暗箱
如果暗箱有六个连接点，我们怎样判断内部连接方式？
学以致用： 现在你能用所学的知识，说一说电工是怎么判断家庭电路哪里出了问题？
生活中的电路检测工具 在日常用电与电路维修中，有两款工具堪称电工的“左膀右臂”。 1.测电笔，是快速判断电路是否带电的基础工具，操作简便且直观； 2.万用表，则是多功能检测神器，能精准测量电压、电流、电阻等关键参数。
1.玩“电磁迷宫”玩具时，为什么手柄碰到金属线圈就会发出声音？请结合电路的基本原理，分析这一现象产生的原因，并尝试用简单的语言描述出来。
1.（ ）是指把全部情况列举出来进行一一验证，是常用的科学探究方法。2.（ ）要正常运行必须接在（ ）中，我们可以通过观察用电器的工作情况，判断电路的连接情况。3.在日常用电与电路维修中，电工常用的两款工具分别是（ ）和（ ）
