第十三章　培优练20　交变电流-----2027届高考高三物理第一轮复习课件（物理培优版-江苏北京地区适用）

这是一份第十三章　培优练20　交变电流-----2027届高考高三物理第一轮复习课件（物理培优版-江苏北京地区适用），共13页。PPT课件主要包含了交变电流等内容，欢迎下载使用。

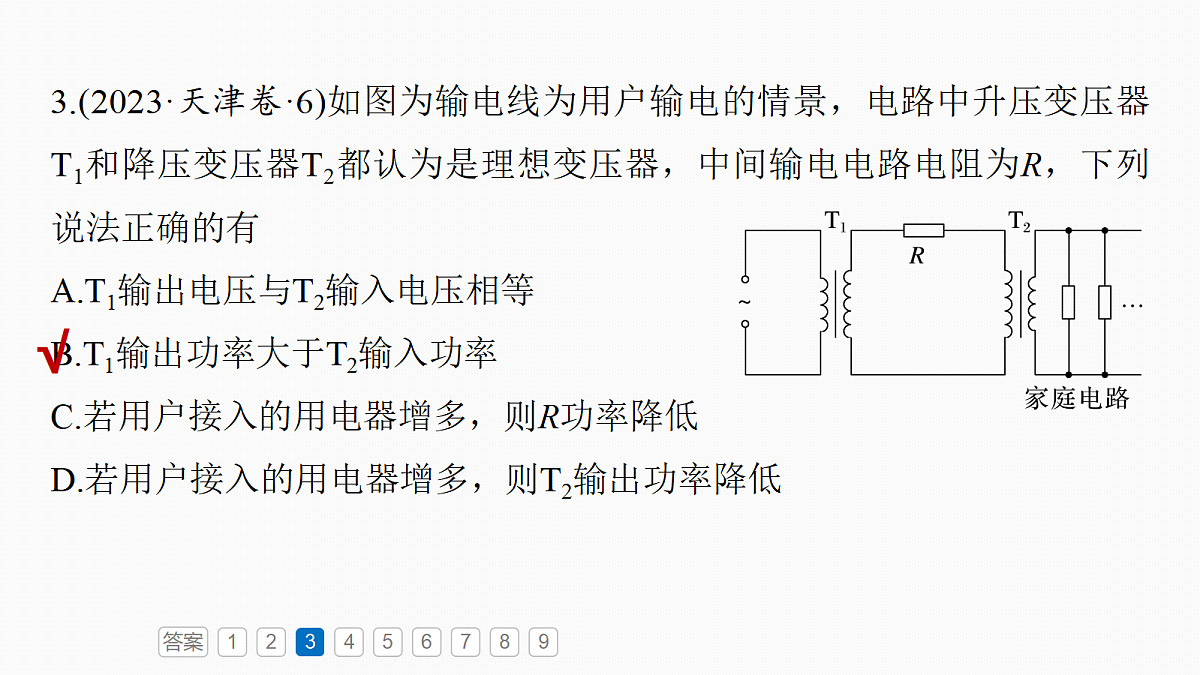

3.(2023·天津卷·6)如图为输电线为用户输电的情景，电路中升压变压器T1和降压变压器T2都认为是理想变压器，中间输电电路电阻为R，下列说法正确的有A.T1输出电压与T2输入电压相等B.T1输出功率大于T2输入功率C.若用户接入的用电器增多，则R功率降低D.若用户接入的用电器增多，则T2输出功率降低
7.如图甲所示理想变压器原线圈与两根平行光滑金属导轨相连，副线圈与定值电阻和交流电动机相连，交流电流表A1、A2、A3都是理想电表，定值电阻的阻值r2=12 Ω，电动机线圈的电阻r3=0.8 Ω。在原线圈所接导轨的虚线间有垂直导轨平面向外的匀强磁场，磁感应强度大小B=2 T，导轨间距为l=1 m，电阻不计，在磁场中有一根金属棒垂直横跨在两导轨间，棒的电阻r1=2 Ω，棒在磁场内沿导轨运动的v-t图像如图乙所示，在金属棒运动过程中，电流表A2示数为2 A，A3示数为5 A，金属棒与两导轨始终垂直且接触良好。则下列说法正确的是
A.变压器副线圈输出的电流频率为2 HzB.电动机的输出功率为110 WC.电流表A1的示数只能为14 AD.变压器原、副线圈匝数比可能为7∶6
