物理九年级全册串、并联电路中的电阻关系习题课件ppt

这是一份物理九年级全册串、并联电路中的电阻关系习题课件ppt，共19页。PPT课件主要包含了电流处处相等，使结论具有普遍性，IA＝IB＋IC，答案如图所示等内容，欢迎下载使用。

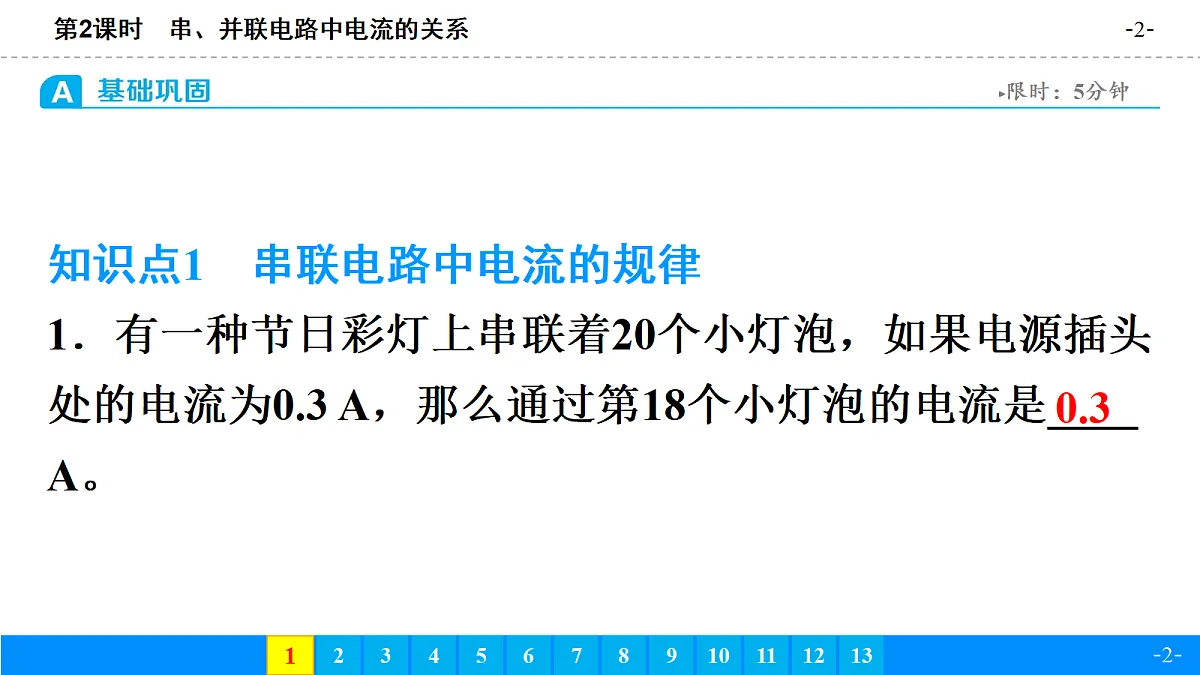

知识点1　串联电路中电流的规律1．有一种节日彩灯上串联着20个小灯泡，如果电源插头处的电流为0.3 A，那么通过第18个小灯泡的电流是____　　A。

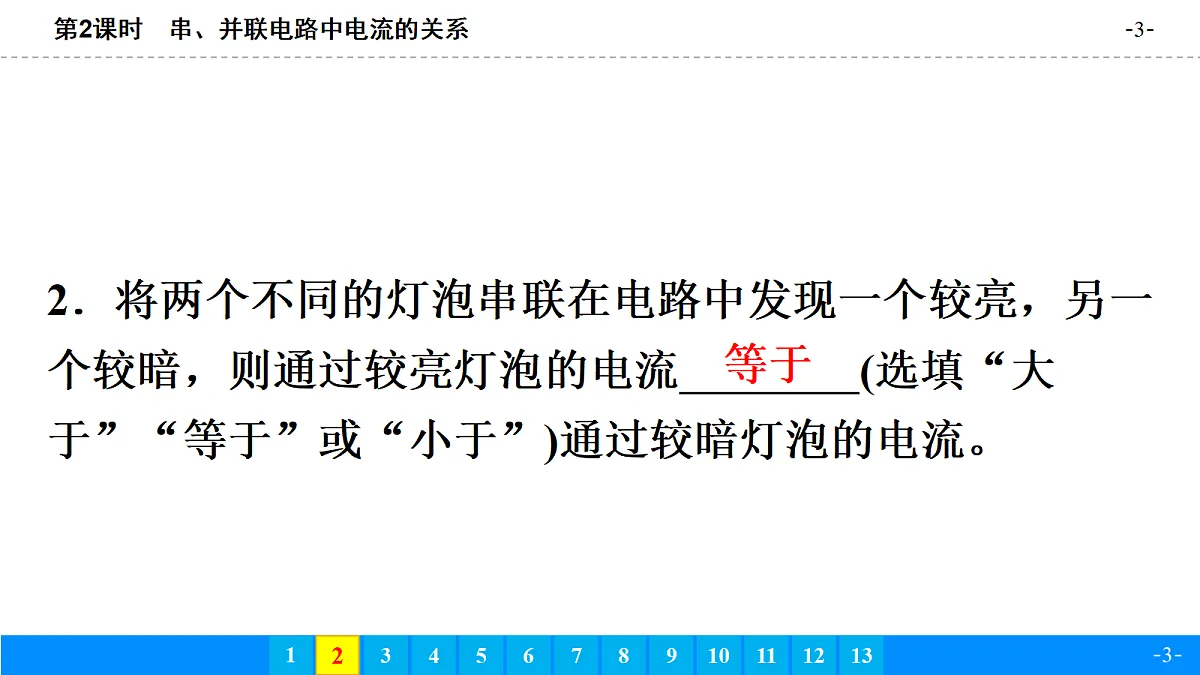

2．将两个不同的灯泡串联在电路中发现一个较亮，另一个较暗，则通过较亮灯泡的电流　 　(选填“大于”“等于”或“小于”)通过较暗灯泡的电流。

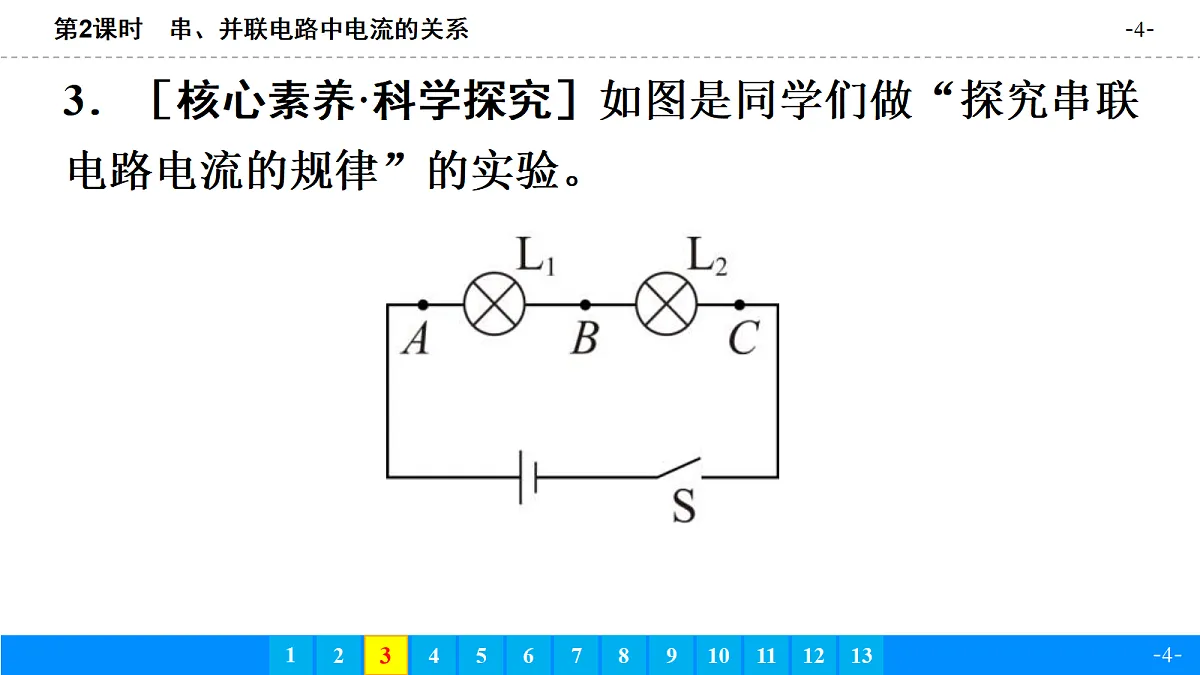

3．［核心素养·科学探究］如图是同学们做“探究串联电路电流的规律”的实验。

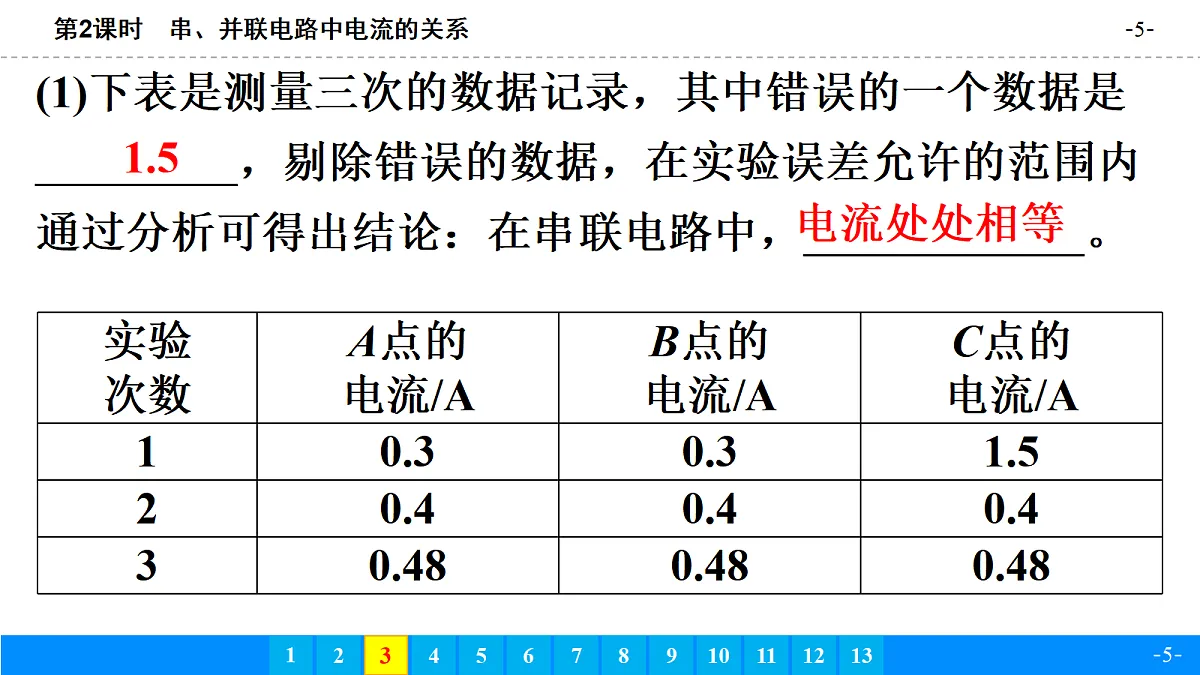

(1)下表是测量三次的数据记录，其中错误的一个数据是　 　 ，剔除错误的数据，在实验误差允许的范围内通过分析可得出结论：在串联电路中，　 　。

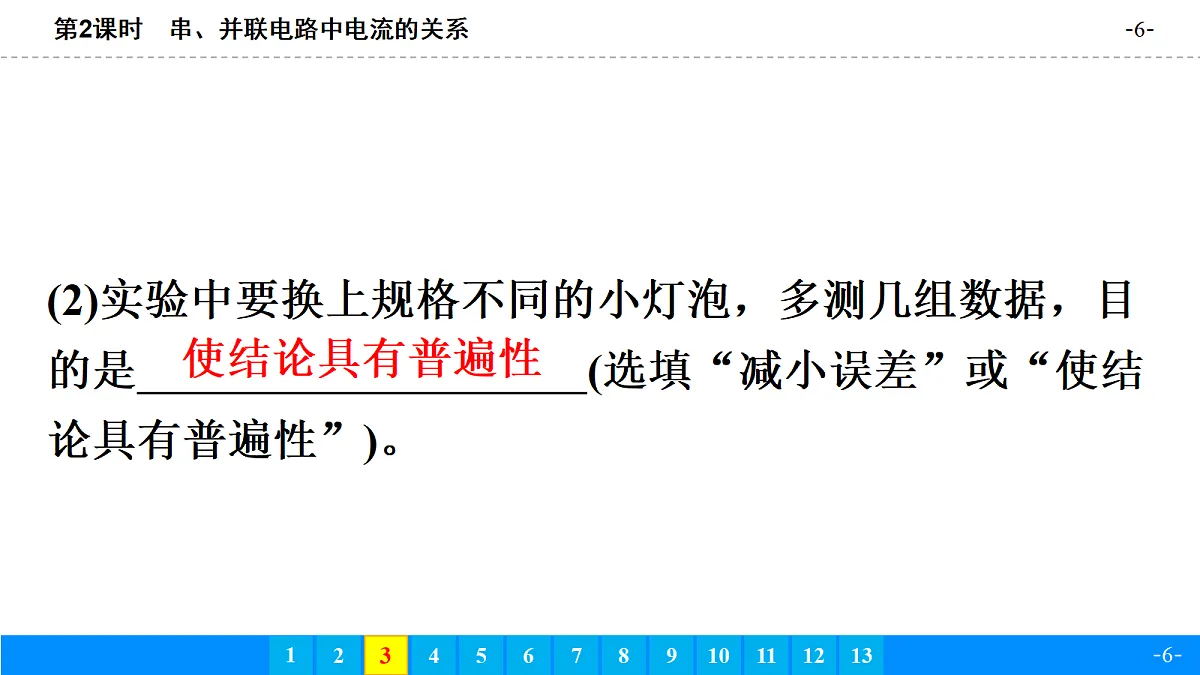

(2)实验中要换上规格不同的小灯泡，多测几组数据，目的是　 　(选填“减小误差”或“使结论具有普遍性”)。

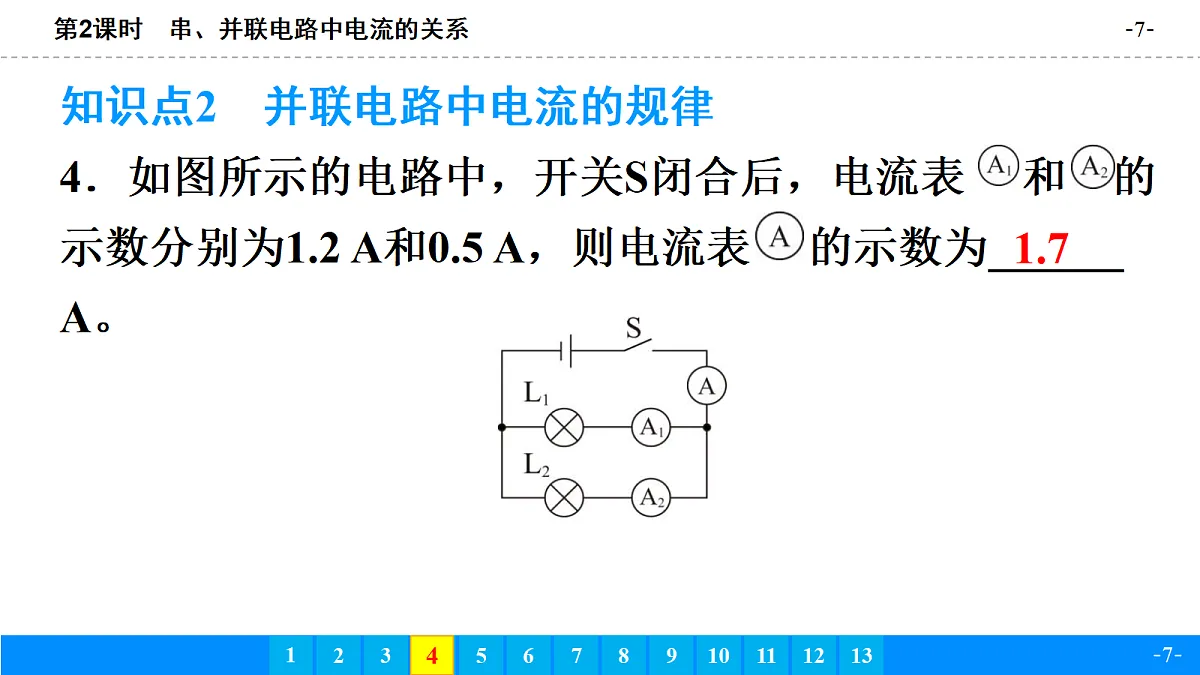

知识点2　并联电路中电流的规律4．如图所示的电路中，开关S闭合后，电流表 和 的示数分别为1.2 A和0.5 A，则电流表 的示数为______A。
(1)他按照图甲连接好电路，并将电流表接在A处，闭合开关前，电流表指针如图乙所示，未进行调节直接闭合开关，电流表的示数为0.2 A，则此时A处电流的真实值　 　_______(选填“大于”“小于”或“等于”)0.2 A。

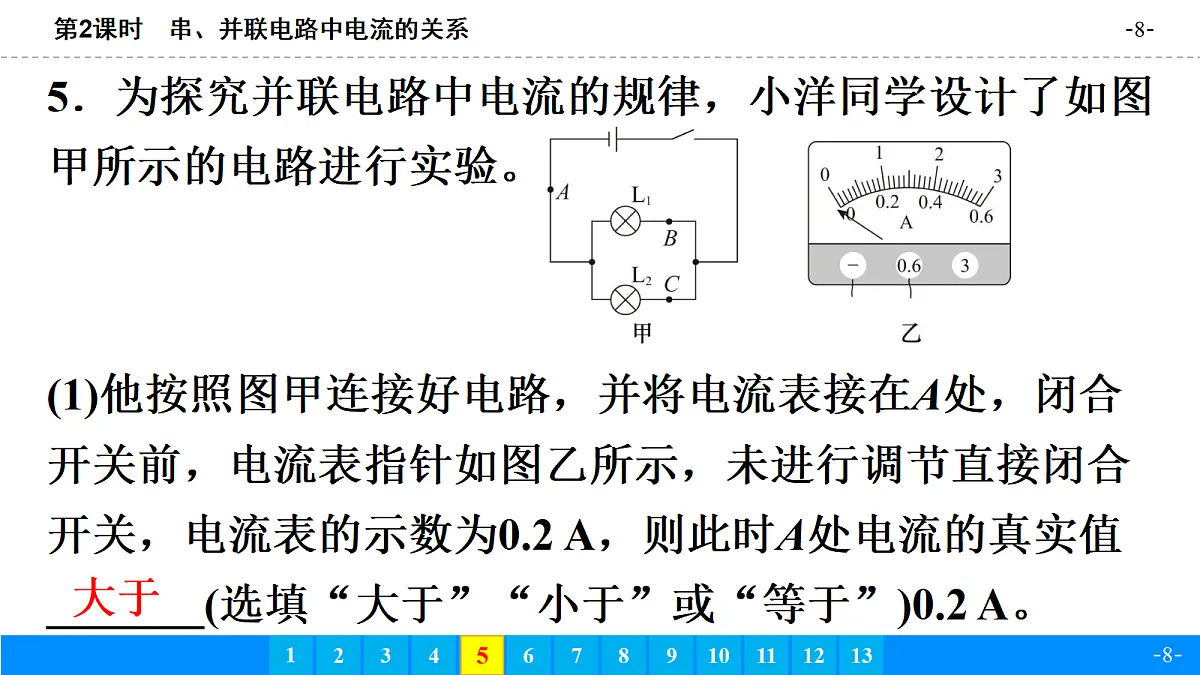

5．为探究并联电路中电流的规律，小洋同学设计了如图甲所示的电路进行实验。
(2)指针调零后，将电流表分别接在A、B、C处，多次实验并记录实验数据如表所示，由此得出并联电路的电流规律是　 (用IA、IB、IC表示)。
(3)实验反思：第3次实验数据是否合理？　　(选填“是”或“否”)。
6．如图所示，用电流表测量灯L的电流时，电流表所显示的数值实际上是通过它本身的电流值，我们将电流表所显示的数值当作通过灯L的电流值，这是因为　_________________________________。
串联电路中的电流处处相等　
7．如图所示，已知电流表 的示数为0.5 A，电流表 的示数为0.7 A，通过灯L1的电流为0.5 A。那么，通过灯L2的电流是　 　A，电流表 的示数是　 　A。
8．如图所示，开关S闭合后，甲、乙两电流表的示数分别为0.18 A和0.16 A，造成两个电流表示数不同的原因可能是( ) A．电流表使用前未调零B．灯泡L1和L2的规格不同C．电流表在电路中的位置不同D．灯泡L1和L2在电路中的位置不同
9．如图所示，当开关S断开时，电流表 、 的示数分别为I1、I2；当开关S闭合时，电流表 、 的示数分别为I1'、I2'。则下列各式正确的是( ) A．I1＝I2，I1'＝I2'B．I1＞I2，I1'＞I2'C．I1＜I2，I1'＜I2'D．I1＝I2，I1'＞I2'
10．如图甲所示的电路中，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为( ) A．1.2 A　1.2 AB．0.3 A　0.3 AC．1.2 A　0.3 AD．1.5 A　0.3 A
11．如图甲电路，闭合开关S后，两个灯泡都能发光，图乙为电流表 指针的位置，如果电流表 读数是0.4 A，则下列说法错误的是( ) A．电流表 测灯L2的电流B．灯泡L1和L2并联C．电流表 可能连接“－”“3”接线柱D．通过灯L1的电流为0.1 A
12．［临沂中考］如图所示电路，闭合开关S1、S2，小灯泡L1和L2均发光，两电表都有示数。下列判断正确的是( )
(1)实验中，小明应该选择规格　 　(选填“相同”或“不同”)的两个小灯泡。
13．如图所示，在“探究并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：
(2)请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整(导线不能交叉)。
