五年级信息科技上册 · 2.3 搭建鱼菜共生开源系统

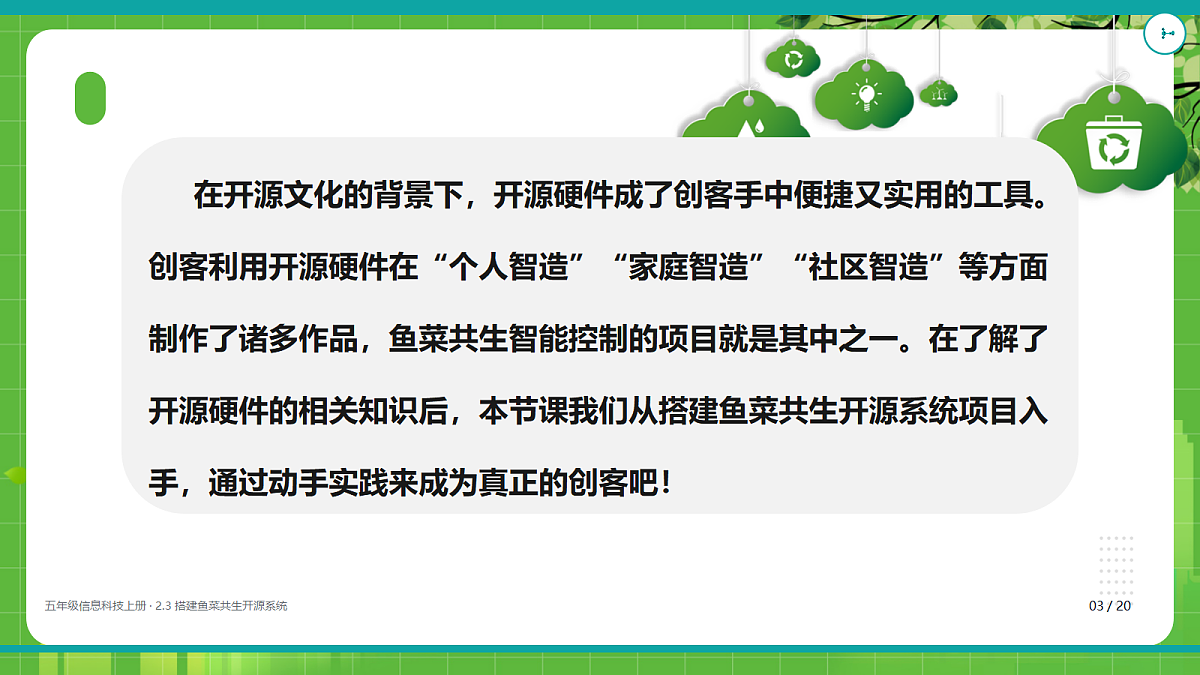

在开源文化的背景下，开源硬件成了创客手中便捷又实用的工具。创客利用开源硬件在“个人智造”“家庭智造”“社区智造”等方面制作了诸多作品，鱼菜共生智能控制的项目就是其中之一。在了解了开源硬件的相关知识后，本节课我们从搭建鱼菜共生开源系统项目入手，通过动手实践来成为真正的创客吧！

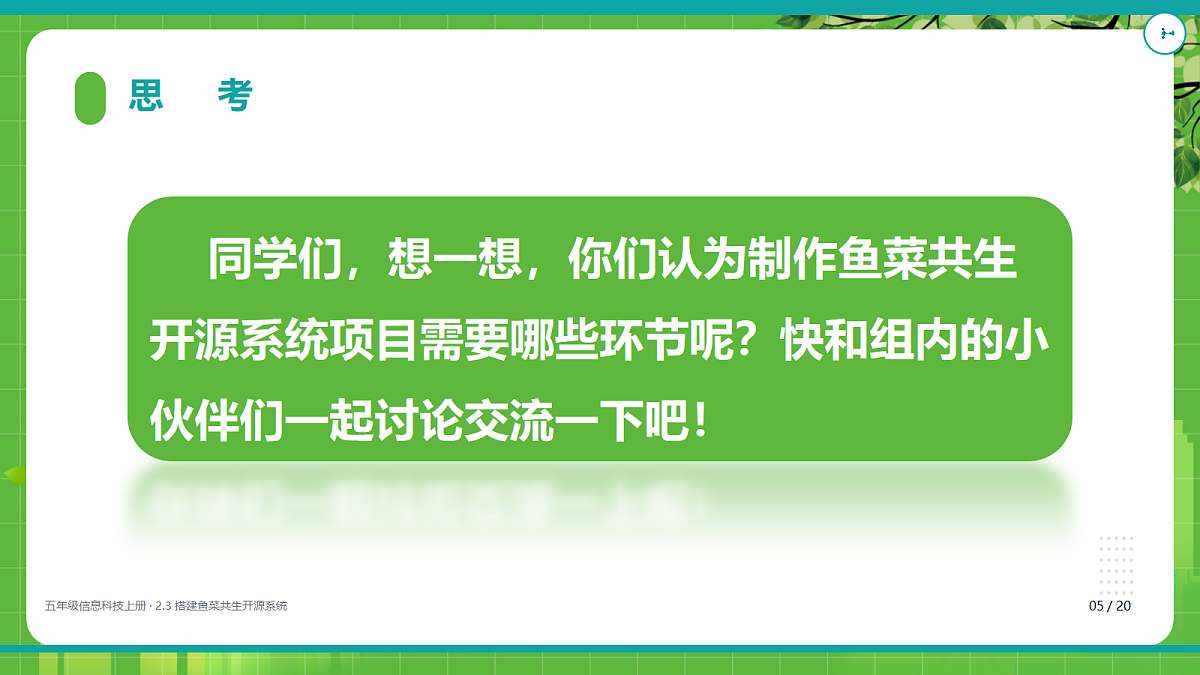

同学们，想一想，你们认为制作鱼菜共生开源系统项目需要哪些环节呢？快和组内的小伙伴们一起讨论交流一下吧！
过程与控制——系统中的反馈机制

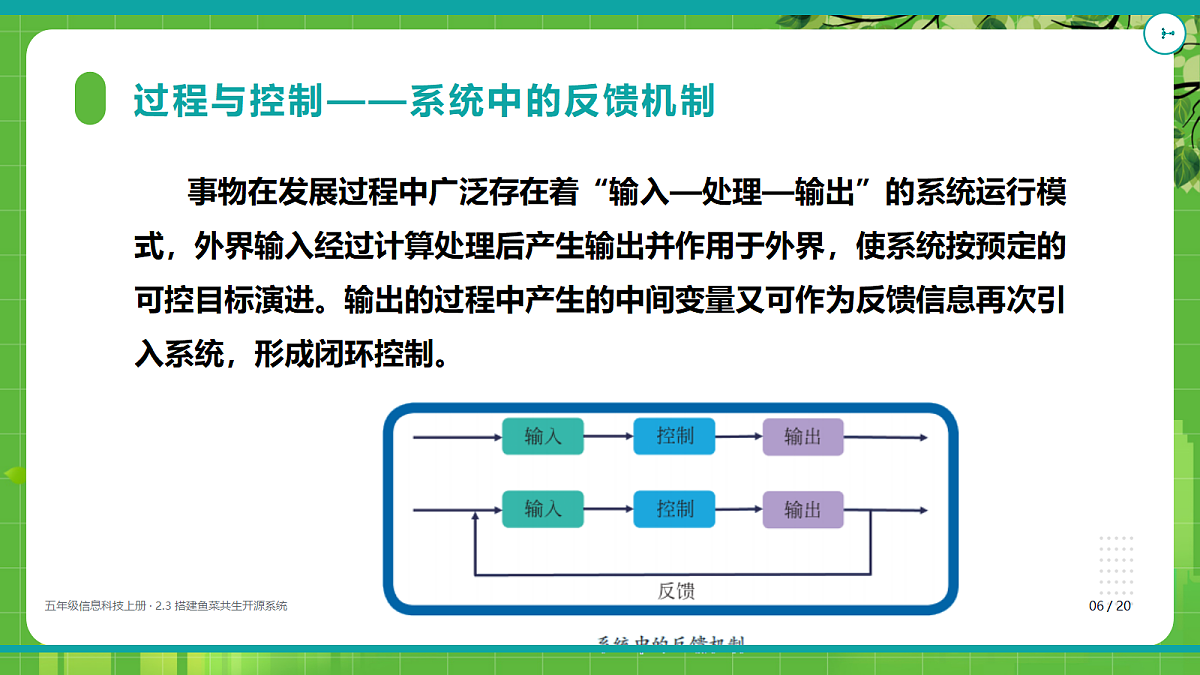

事物在发展过程中广泛存在着“输入—处理—输出”的系统运行模式，外界输入经过计算处理后产生输出并作用于外界，使系统按预定的可控目标演进。输出的过程中产生的中间变量又可作为反馈信息再次引入系统，形成闭环控制。

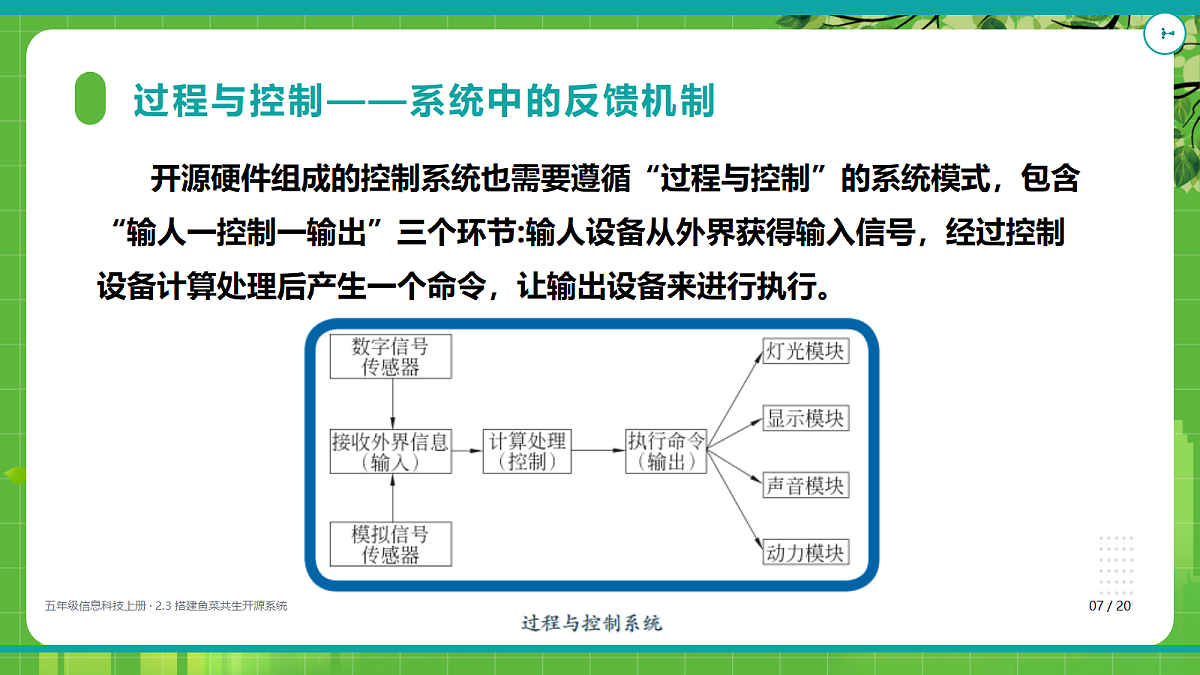

开源硬件组成的控制系统也需要遵循“过程与控制”的系统模式，包含“输人一控制一输出”三个环节:输人设备从外界获得输入信号，经过控制设备计算处理后产生一个命令，让输出设备来进行执行。

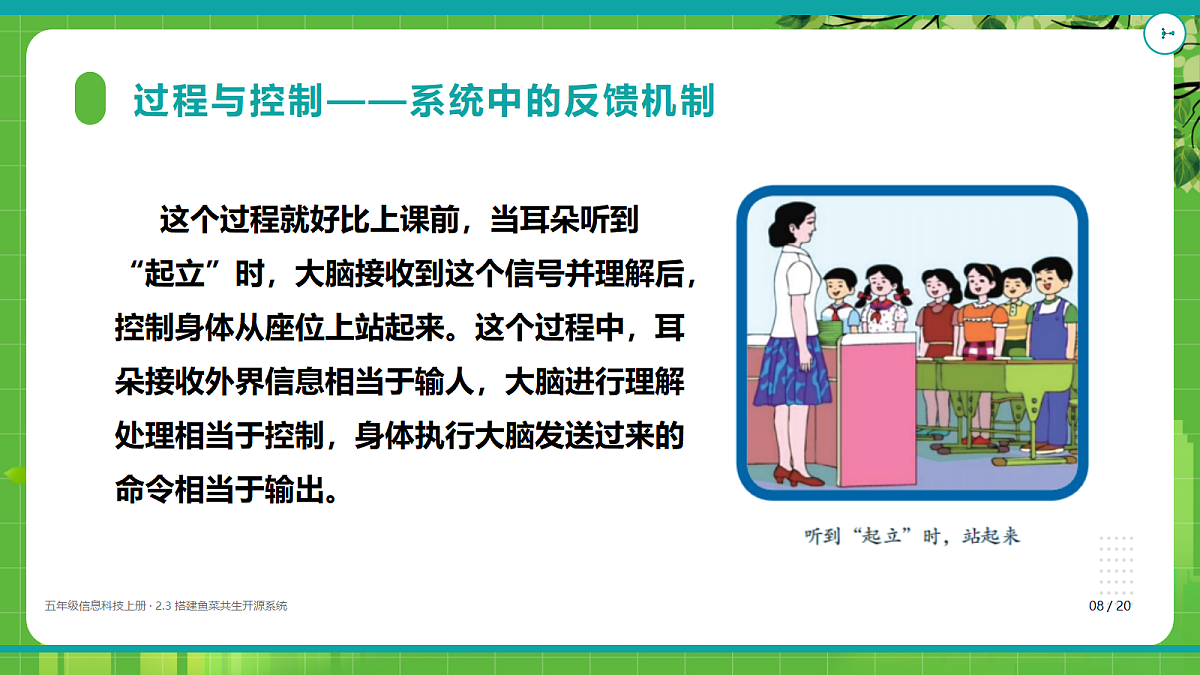

这个过程就好比上课前，当耳朵听到“起立”时，大脑接收到这个信号并理解后，控制身体从座位上站起来。这个过程中，耳朵接收外界信息相当于输人，大脑进行理解处理相当于控制，身体执行大脑发送过来的命令相当于输出。
项目准备——用流程图表示控制实现的过程
项目作品的每个功能有输人、输出、完整的逻辑线，而流程图能够让我们清晰地了解作品的功能和逻辑。例如，鱼菜共生开源系统项目中给农作物浇水的功能就可以用逻辑流程图来描述。
硬件编程环境包括硬件环境和软件环境两大部分。在制作项目中需要的硬件环境:主控板、各类传感器与执行器、硬件连接计算机的驱动程序和端口号;在制作项目中需要的软件环境:编程语言环境、在主控板上运行的程序。
项目制作——实现控制逻辑
厘清了项目实现功能的逻辑流程图，了解了硬件编程环境后，进人项目制作的环节。制作内容:鱼菜共生开源系统。制作准备:硬件、软件、其他物品。制作过程:程序设计、硬件设备系统的搭建、项目测试和结构设计。
根据项目要实现的功能和绘制的逻辑流程图，将作品的程序编写出来，下图所示是鱼菜共生开源系统项目中农作物自动浇灌的程序设计。
 “输入—控制—输出”系统“输入—控制—输出”系统是制作项目时根据实现的功能搭建出的一个完整的硬件设备系统，它包括能够输入信息的多个传感器、存储和处理信息的开源硬件主控板，以及执行控制命令的各个执行器。这个系统除了能够对主控板的外部连接设备进行控制，还能控制输入、输出设备和主控板之间的数据交换。它的功能主要是发送设备控制命令、检测外部设备状态和控制数据的输入、输出。
“硬件引脚连接将各个输入的传感器、输出的执行器与主控板连接起来。在开源硬件项目中，主控板与传感器和执行器的连接主要通过输入、输出引脚实现。一些主控板内有已定义好的引脚，这些引脚与主芯片连接，传感器和执行器一旦通过输入、输出引脚与主控板连接，就能实现数据传输。一般的数据传输时由三条线进行控制，分别是接地的地线(G)， 数据传输线(AO、AI、DO、DI)和电源线(V)。
请同学们完成鱼菜共生开源系统项目的程序编写，并搭建鱼菜共生开源系统项目的硬件设备系统，连接主控板与计算机，并单击软件中的刷入，将程序刷在主控板中，运行并查看程序效果。
完成基本的制作环节后，我们还要对编写完成的程序和搭建好的硬件进行测试，不断调整，使程序能够正常运行、硬件电路能够正常工作，从而实现作品的功能。例如，鱼菜共生开源系统中，将土壤湿度传感器插到干燥的土壤中，测试水泵是否开始工作进行抽水等，如图所示。
最后，还要结合外观结构才能制作出作品的原型。在开源硬件的项目中，会采用几种工艺来进行外观的制作，包括3D打印、激光切割和其他数字化加工工具等。在鱼菜共生开源系统项目中，可以利用身边的一些物体和工具，辅助一种或几种工艺手段来完成作品，下图所示为鱼菜共生开源系统项目中采用激光切割制作的菜盆支架。
