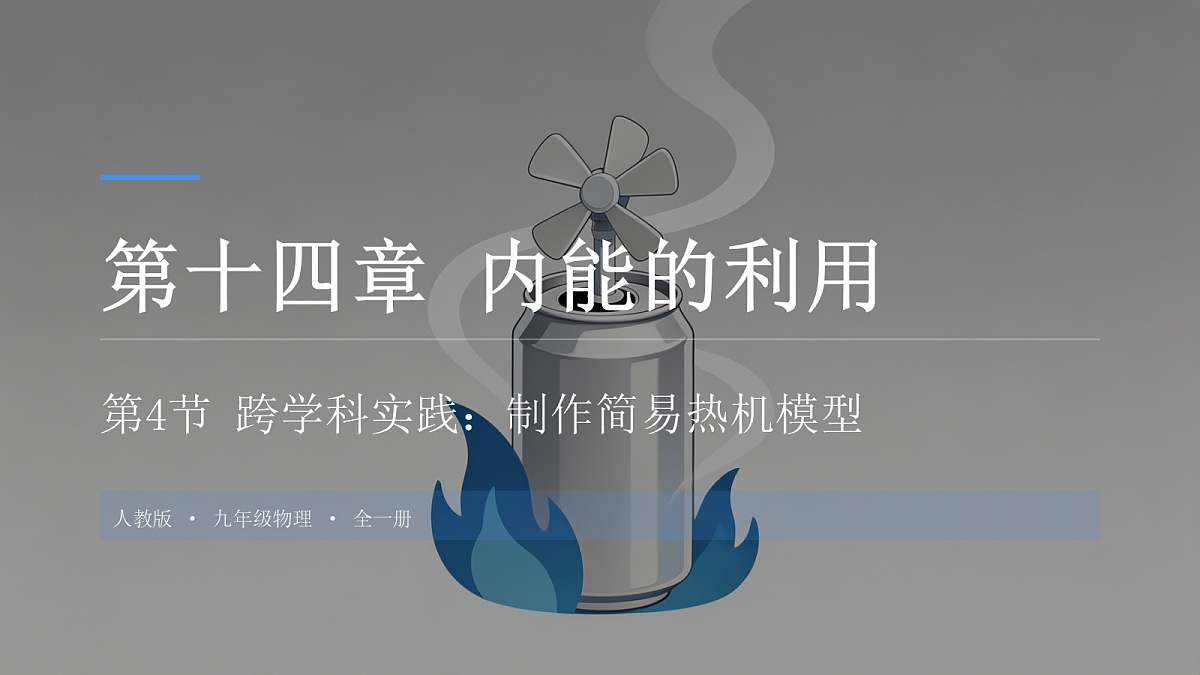

初中物理人教版（2024）九年级全册（2024）第4节 跨学科实践：制作简易热机模型授课课件ppt

这是一份初中物理人教版（2024）九年级全册（2024）第4节 跨学科实践：制作简易热机模型授课课件ppt，共17页。PPT课件主要包含了学习目标，知识点1项目提出，安全警示，易错易混点辨析，学以致用能力拔高，知识梳理小结等内容，欢迎下载使用。

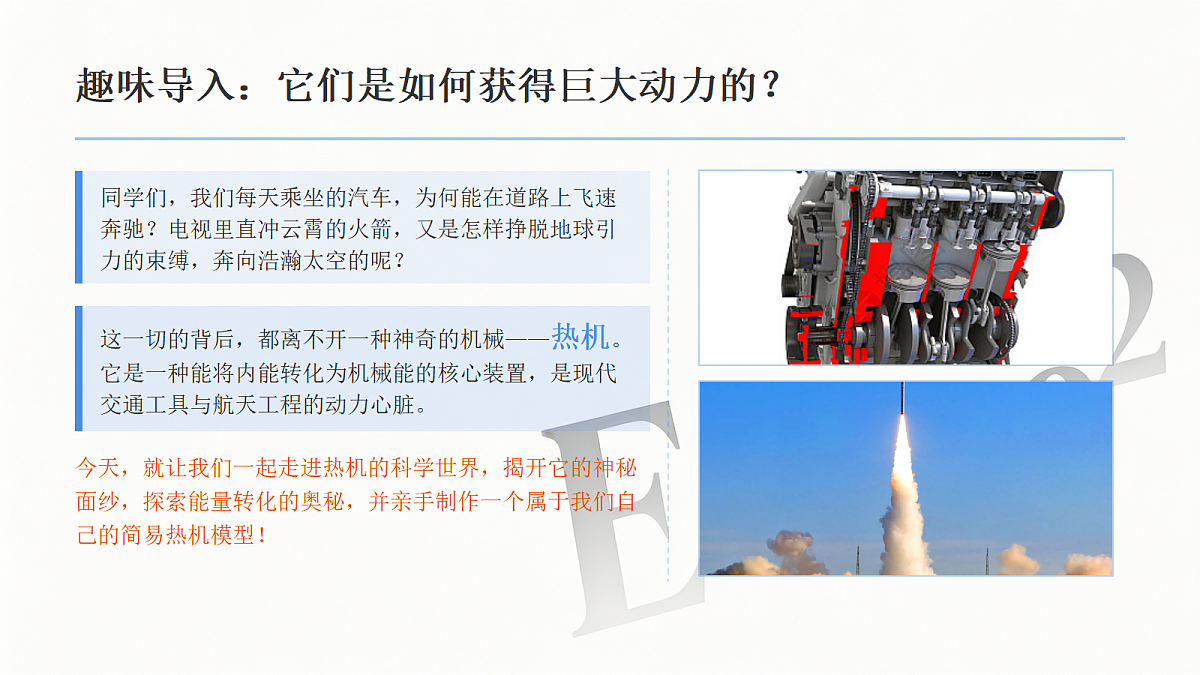

趣味导入：它们是如何获得巨大动力的？
同学们，我们每天乘坐的汽车，为何能在道路上飞速奔驰？电视里直冲云霄的火箭，又是怎样挣脱地球引力的束缚，奔向浩瀚太空的呢？
这一切的背后，都离不开一种神奇的机械——热机。它是一种能将内能转化为机械能的核心装置，是现代交通工具与航天工程的动力心脏。
今天，就让我们一起走进热机的科学世界，揭开它的神秘面纱，探索能量转化的奥秘，并亲手制作一个属于我们自己的简易热机模型！

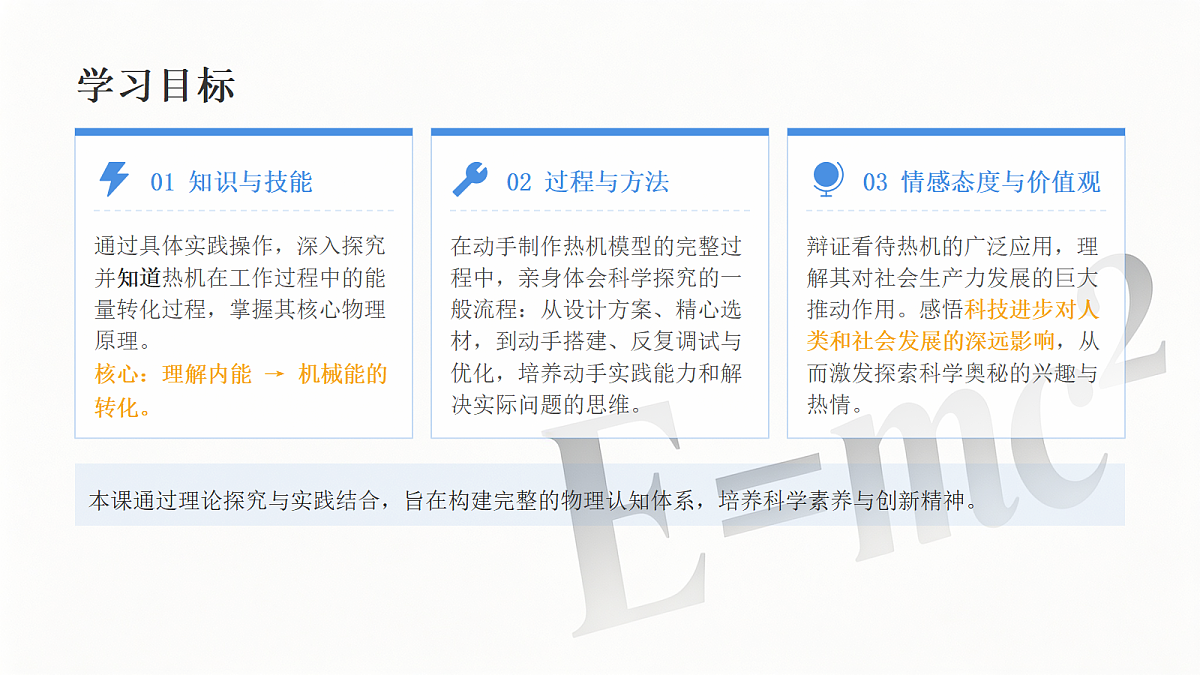

通过具体实践操作，深入探究并知道热机在工作过程中的能量转化过程，掌握其核心物理原理。核心：理解内能 → 机械能的转化。
在动手制作热机模型的完整过程中，亲身体会科学探究的一般流程：从设计方案、精心选材，到动手搭建、反复调试与优化，培养动手实践能力和解决实际问题的思维。
03 情感态度与价值观
辩证看待热机的广泛应用，理解其对社会生产力发展的巨大推动作用。感悟科技进步对人类和社会发展的深远影响，从而激发探索科学奥秘的兴趣与热情。
本课通过理论探究与实践结合，旨在构建完整的物理认知体系，培养科学素养与创新精神。

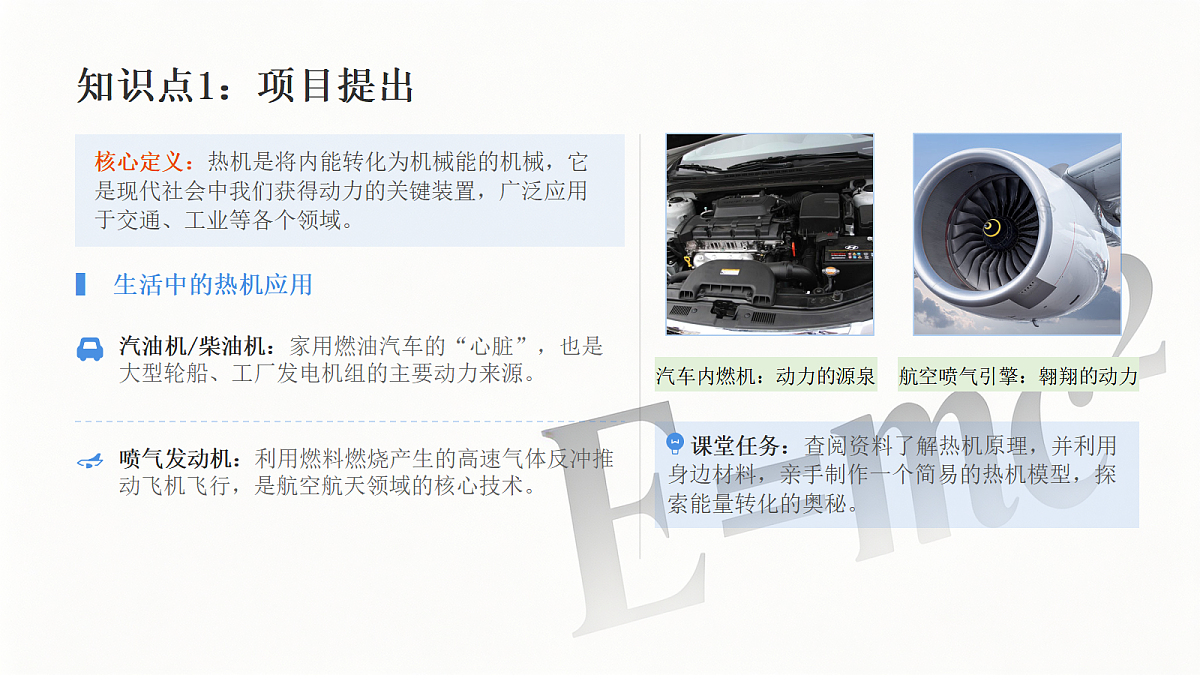

核心定义：热机是将内能转化为机械能的机械，它是现代社会中我们获得动力的关键装置，广泛应用于交通、工业等各个领域。
汽油机/柴油机：家用燃油汽车的“心脏”，也是大型轮船、工厂发电机组的主要动力来源。
喷气发动机：利用燃料燃烧产生的高速气体反冲推动飞机飞行，是航空航天领域的核心技术。
汽车内燃机：动力的源泉
航空喷气引擎：翱翔的动力
课堂任务：查阅资料了解热机原理，并利用身边材料，亲手制作一个简易的热机模型，探索能量转化的奥秘。

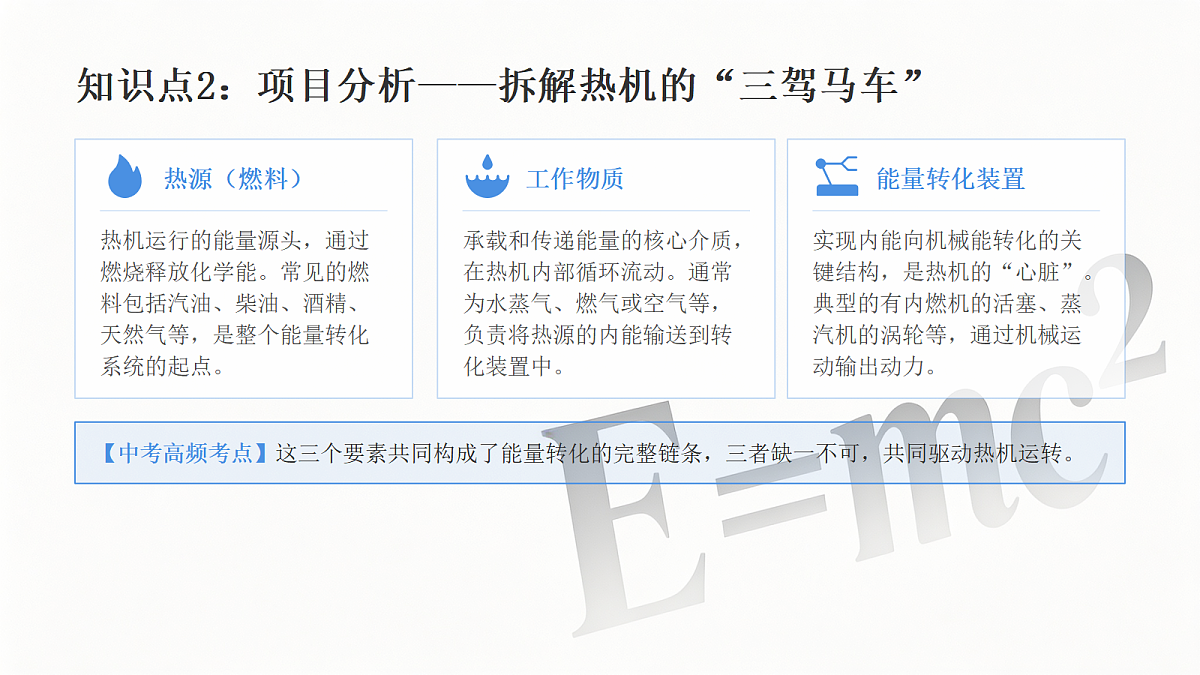

知识点2：项目分析——拆解热机的“三驾马车”
热机运行的能量源头，通过燃烧释放化学能。常见的燃料包括汽油、柴油、酒精、天然气等，是整个能量转化系统的起点。
承载和传递能量的核心介质，在热机内部循环流动。通常为水蒸气、燃气或空气等，负责将热源的内能输送到转化装置中。
实现内能向机械能转化的关键结构，是热机的“心脏”。典型的有内燃机的活塞、蒸汽机的涡轮等，通过机械运动输出动力。
【中考高频考点】这三个要素共同构成了能量转化的完整链条，三者缺一不可，共同驱动热机运转。

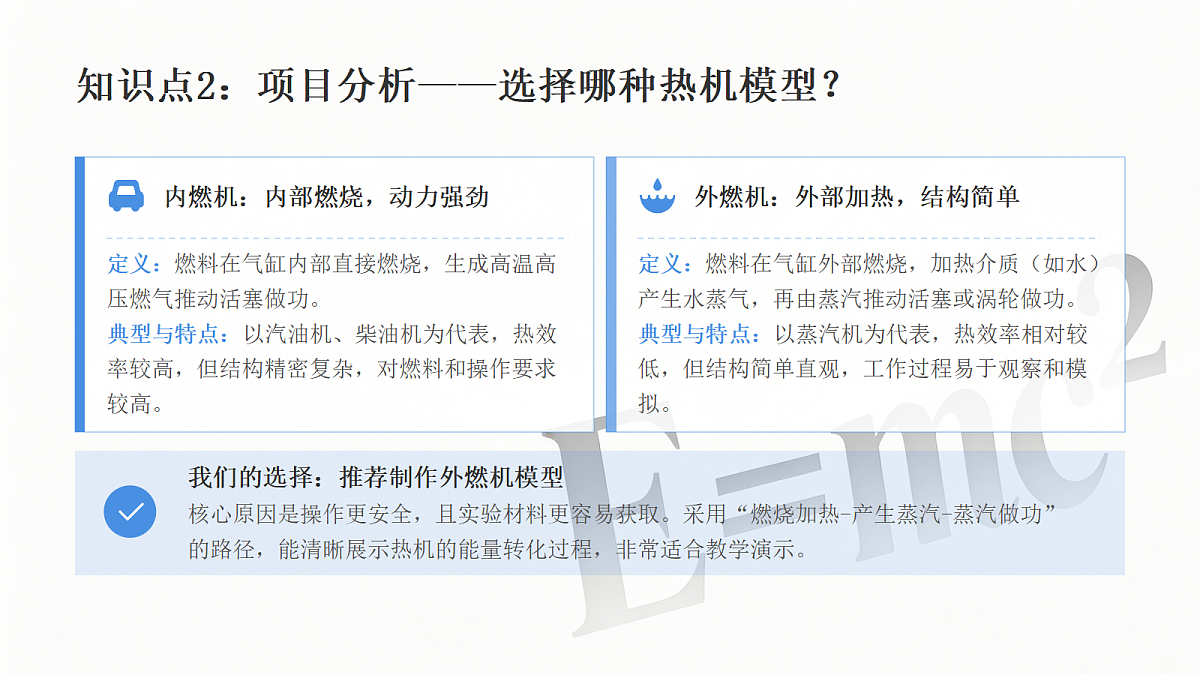

知识点2：项目分析——选择哪种热机模型？
内燃机：内部燃烧，动力强劲
定义：燃料在气缸内部直接燃烧，生成高温高压燃气推动活塞做功。典型与特点：以汽油机、柴油机为代表，热效率较高，但结构精密复杂，对燃料和操作要求较高。
外燃机：外部加热，结构简单
定义：燃料在气缸外部燃烧，加热介质（如水）产生水蒸气，再由蒸汽推动活塞或涡轮做功。典型与特点：以蒸汽机为代表，热效率相对较低，但结构简单直观，工作过程易于观察和模拟。
我们的选择：推荐制作外燃机模型核心原因是操作更安全，且实验材料更容易获取。采用“燃烧加热-产生蒸汽-蒸汽做功”的路径，能清晰展示热机的能量转化过程，非常适合教学演示。

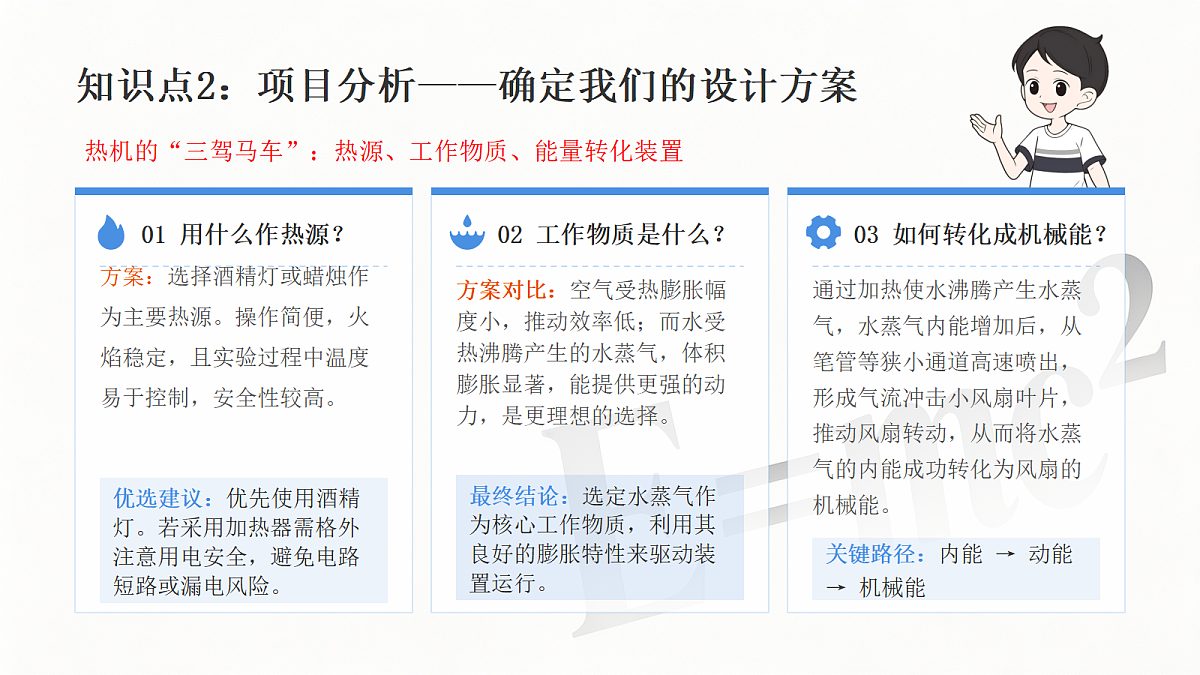

知识点2：项目分析——确定我们的设计方案
方案：选择酒精灯或蜡烛作为主要热源。操作简便，火焰稳定，且实验过程中温度易于控制，安全性较高。
优选建议：优先使用酒精灯。若采用加热器需格外注意用电安全，避免电路短路或漏电风险。
02 工作物质是什么？
方案对比：空气受热膨胀幅度小，推动效率低；而水受热沸腾产生的水蒸气，体积膨胀显著，能提供更强的动力，是更理想的选择。
最终结论：选定水蒸气作为核心工作物质，利用其良好的膨胀特性来驱动装置运行。
03 如何转化成机械能？
通过加热使水沸腾产生水蒸气，水蒸气内能增加后，从笔管等狭小通道高速喷出，形成气流冲击小风扇叶片，推动风扇转动，从而将水蒸气的内能成功转化为风扇的机械能。
关键路径：内能 → 动能 → 机械能
热机的“三驾马车”：热源、工作物质、能量转化装置

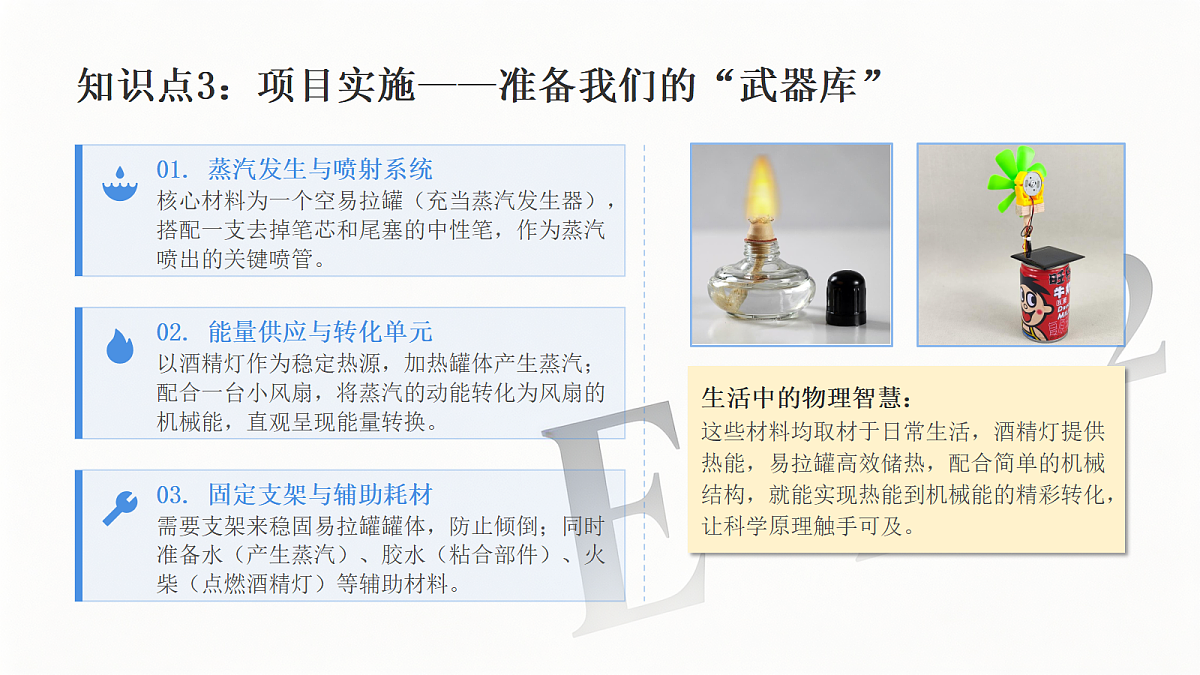

知识点3：项目实施——准备我们的“武器库”
01. 蒸汽发生与喷射系统核心材料为一个空易拉罐（充当蒸汽发生器），搭配一支去掉笔芯和尾塞的中性笔，作为蒸汽喷出的关键喷管。
02. 能量供应与转化单元以酒精灯作为稳定热源，加热罐体产生蒸汽；配合一台小风扇，将蒸汽的动能转化为风扇的机械能，直观呈现能量转换。
03. 固定支架与辅助耗材需要支架来稳固易拉罐罐体，防止倾倒；同时准备水（产生蒸汽）、胶水（粘合部件）、火柴（点燃酒精灯）等辅助材料。
生活中的物理智慧：这些材料均取材于日常生活，酒精灯提供热能，易拉罐高效储热，配合简单的机械结构，就能实现热能到机械能的精彩转化，让科学原理触手可及。
知识点3：项目实施——一步步打造我们的热机
准备一个干净的易拉罐，向其内部注入大约半罐水，这将是我们实验中产生水蒸气的核心来源。
将去掉笔芯的中性笔尖端朝外，另一端插入罐内；务必用胶水将开口处严密密封，确保装置不漏气，保障蒸汽压力。
把装好喷管的易拉罐稳固放置在支架上，仔细调整角度，让笔的尖端精准对准小风扇的扇叶，为蒸汽推动风扇做准备。
在易拉罐下方点燃酒精灯加热，罐内水沸腾产生蒸汽，高压蒸汽从喷管喷出，就能推动扇叶转动，见证热机的工作原理。
知识点3：项目实施——见证奇迹的时刻！
点燃酒精灯后，易拉罐内的水逐渐升温沸腾，产生大量水蒸气。当蒸汽从笔管高速喷出时，冲击前方的小风扇叶片，小风扇竟开始转动起来！
蒸汽喷出时对外做功，将储存的内能转化为驱动风扇旋转的机械能，实现了能量形式的跨越。
核心原理：整个过程的核心就是：内能转化为机械能。
科学探索虽有趣，安全防护是前提。请时刻保持警惕，规范操作每一步。
制作简易热机模型时，会接触到高温蒸汽与锋利的金属边缘，潜在风险不容忽视，务必严格遵守以下操作规范。
酒精灯、加热后的罐体及喷出的蒸汽温度极高，严禁用手直接触摸，防止皮肤灼伤。
易拉罐开口处经过剪裁，边缘可能非常锋利，操作时请小心手部，必要时佩戴防护手套。
使用酒精灯需远离易燃物，禁止用嘴吹灭，必须用灯帽盖灭，确保火源熄灭彻底。
实验涉及高温和工具使用，建议在老师或家长的全程指导与监督下完成操作。
知识点4：展示交流——分享我们的成果
请大家自信地展示自己制作的热机模型，大胆分享你的设计思路与制作细节。我们将共同观察模型的外观结构与运行状态，评选出制作最精细、运行最顺畅、创意最独特的优秀作品，感受动手实践带来的成就感与乐趣。
模型是如何运转的？能量经历了怎样的转化过程？尝试用物理语言清晰描述。
制作中遇到了哪些阻碍？是材料问题、结构问题，还是调试难题？你是如何攻克的？
这次实践让你对热机有了什么新认识？有哪些书本之外的收获和独特感悟？
思考如何让模型效率更高、运行更稳定？比如如何优化结构让风扇转得更快？
这不仅是成果的展示，更是思维的碰撞。通过交流，我们取长补短，将实践经验转化为更深刻的物理认知。
知识点4：展示交流——展示交流要点
01. 现象记录与观察
记录启动耗时：使用计时器精确测量小风扇从静止状态到开始自主转动的时间间隔，多次测量取平均值，减少误差。
观察最高转速：借助手机慢动作拍摄功能，定格风扇叶片的转动状态，直观比较不同条件下风扇达到的最高转速差异。
02. 能量转化路径分析
绘制能量流向图：尝试用框图或箭头的形式，梳理实验过程中能量的来源、传递与转化，建立清晰的能量流动模型。
典型转化示例：酒精的化学能 → 水和水蒸气的内能 → 喷出蒸汽的动能 → 驱动风扇转动的机械能。
核心提示：交流的关键不仅是描述“看到了什么”，更要解释“为什么会发生”。能量转化的分析能帮助我们从本质上理解热机的工作原理。
01. 内能 vs 机械能
内能：“内隐”的微观能量物体内部所有分子热运动的动能和分子势能的总和，与温度、状态等因素紧密相关，是物体固有的内在能量属性。
机械能：“外显”的宏观能量物体的动能和势能的总和，与整个物体的机械运动状态（如速度、高度）相关。热机的核心作用就是将内能转化为机械能。
核心区别：内能关注微观分子运动，机械能关注宏观物体运动；热机是连接二者的桥梁，实现能量形式的转化。
02. 热量 vs 内能
热量：传递过程中的能量“多少”它是一个过程量，只能用“吸收”或“放出”来描述，绝对不能说“物体含有多少热量”，描述的是能量转移的数量。
内能：物体自身具有的状态量它是一个状态量，描述物体在某一状态下所具有的能量总和，可以说“物体具有多少内能”，其大小与温度、质量等有关。
关键联系：热传递改变物体的内能，高温物体放出热量内能减少，低温物体吸收热量内能增加，热量是内能转移的量度。
01. 为何选用水蒸气作工作物质？
状态剧变：体积的剧烈膨胀水沸腾汽化为水蒸气时，体积会膨胀约1:1700倍，能在密闭空间内快速形成高压，为动力输出提供基础。
能量优势：更高的内能储备100℃的水变成同温水蒸气需吸收大量汽化热，蕴含更高内能。喷出时压强变化更显著，转化的动能更大，推动效果更强。
02. 如何让小风扇转得更快？
强化输入：增大内能供给更换火焰更旺盛的热源（如酒精喷灯），提升单位时间内的热量输入，让水更快汽化，产生更多高压水蒸气。
优化转化：提升效率与物质总量做好装置保温减少热损失，优化喷管形状集中气流方向，同时适当增加水量以延长动力输出时间；减小风扇转轴摩擦阻力。
核心思路：从能量的获取、储存到转化效率，多角度分析物理过程，是解决此类问题的关键。
基本定义：将内能转化为机械能的动力机械装置，是现代工业的基础。核心三要素：持续的热源提供能量、特定的工作物质传递能量、以及完成能量转化的机械结构。
转化路径：燃料的化学能燃烧释放为内能，内能通过做功转化为机械能，驱动机械运动。关键环节：内能向机械能的转化是热机效率的核心，决定了能量利用的有效程度。
制作方案：采用外燃机（蒸汽轮机）模型，通过加热产生蒸汽推动风扇叶片转动。操作流程：准备材料 → 组装装置 → 加热实验 → 观察蒸汽喷出与风扇转动的联动现象。
能力培养：在动手实践中提升观察与分析能力，学习科学探究的基本方法和思路。思维塑造：树立实验安全意识，激发改进装置、优化效率的创新思维与工程实践精神。
本节课通过“原理理解—能量分析—动手制作—素养升华”的闭环，不仅掌握了热机的工作机制，更在实践中体会了物理学“从理论到应用”的核心魅力。
