人教版（2024）九年级上册（2024）微型空气质量“检测站”的组装与使用说课ppt课件

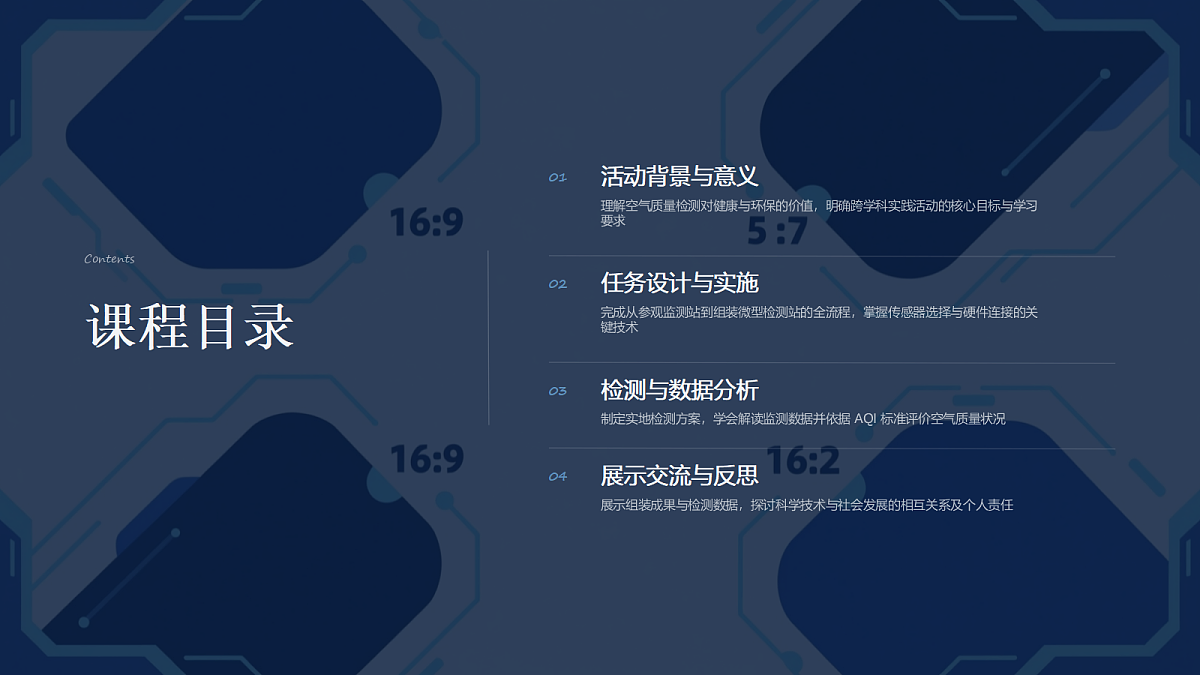

这是一份人教版（2024）九年级上册（2024）微型空气质量“检测站”的组装与使用说课ppt课件，共16页。PPT课件主要包含了课程目录，活动背景与意义，任务设计与实施，检测与数据分析，展示交流与反思，传感器选择与配置方案，软件安装与系统测试，数据分析与质量评价等内容，欢迎下载使用。
理解空气质量检测对健康与环保的价值，明确跨学科实践活动的核心目标与学习要求
完成从参观监测站到组装微型检测站的全流程，掌握传感器选择与硬件连接的关键技术
制定实地检测方案，学会解读监测数据并依据 AQI 标准评价空气质量状况
展示组装成果与检测数据，探讨科学技术与社会发展的相互关系及个人责任

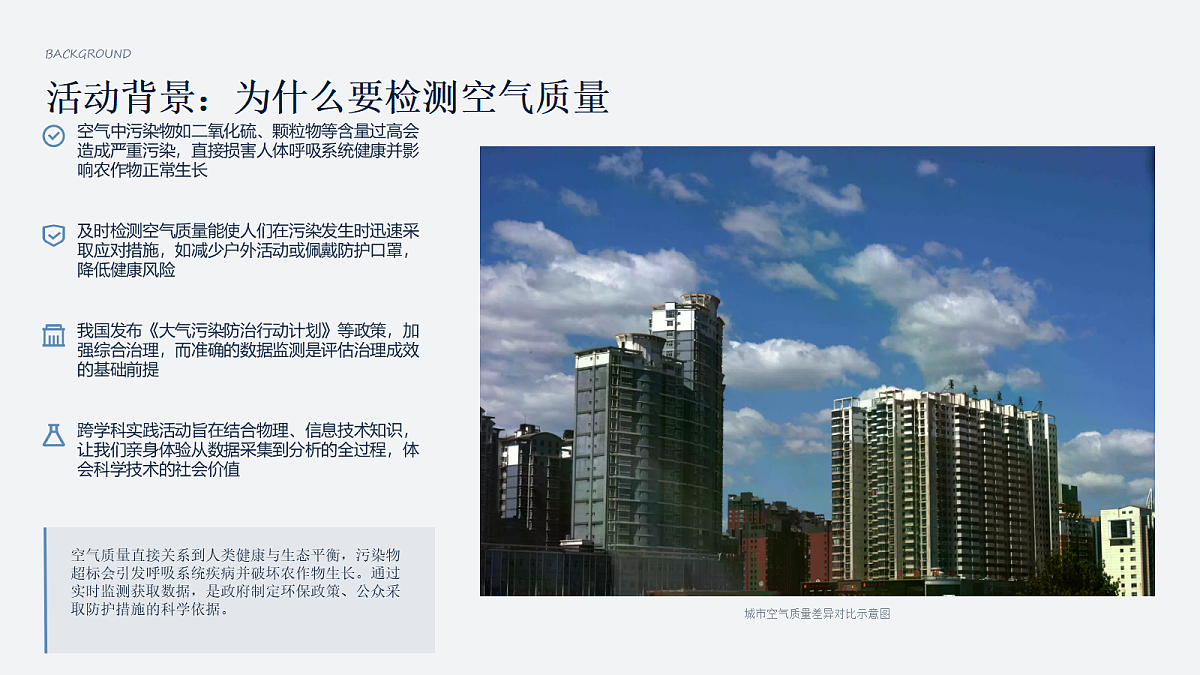

活动背景：为什么要检测空气质量
空气中污染物如二氧化硫、颗粒物等含量过高会造成严重污染，直接损害人体呼吸系统健康并影响农作物正常生长
及时检测空气质量能使人们在污染发生时迅速采取应对措施，如减少户外活动或佩戴防护口罩，降低健康风险
我国发布《大气污染防治行动计划》等政策，加强综合治理，而准确的数据监测是评估治理成效的基础前提
跨学科实践活动旨在结合物理、信息技术知识，让我们亲身体验从数据采集到分析的全过程，体会科学技术的社会价值
空气质量直接关系到人类健康与生态平衡，污染物超标会引发呼吸系统疾病并破坏农作物生长。通过实时监测获取数据，是政府制定环保政策、公众采取防护措施的科学依据。
城市空气质量差异对比示意图
KNOWLEDGE REVIEW

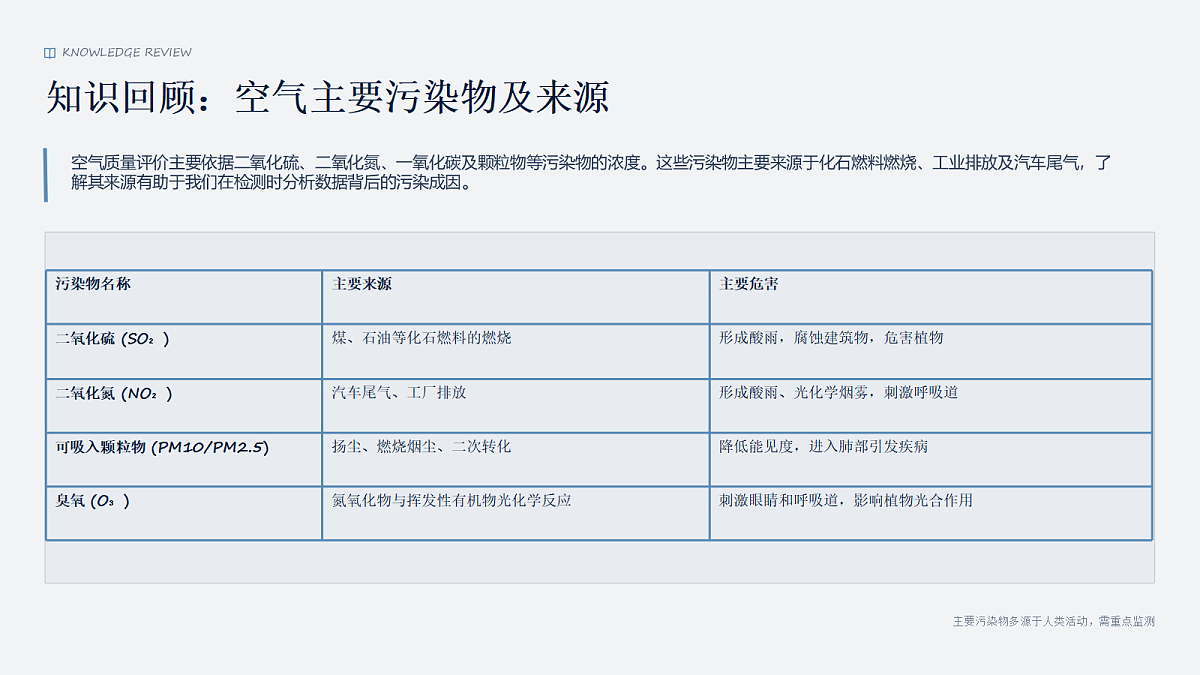

知识回顾：空气主要污染物及来源
空气质量评价主要依据二氧化硫、二氧化氮、一氧化碳及颗粒物等污染物的浓度。这些污染物主要来源于化石燃料燃烧、工业排放及汽车尾气，了解其来源有助于我们在检测时分析数据背后的污染成因。
主要污染物多源于人类活动，需重点监测

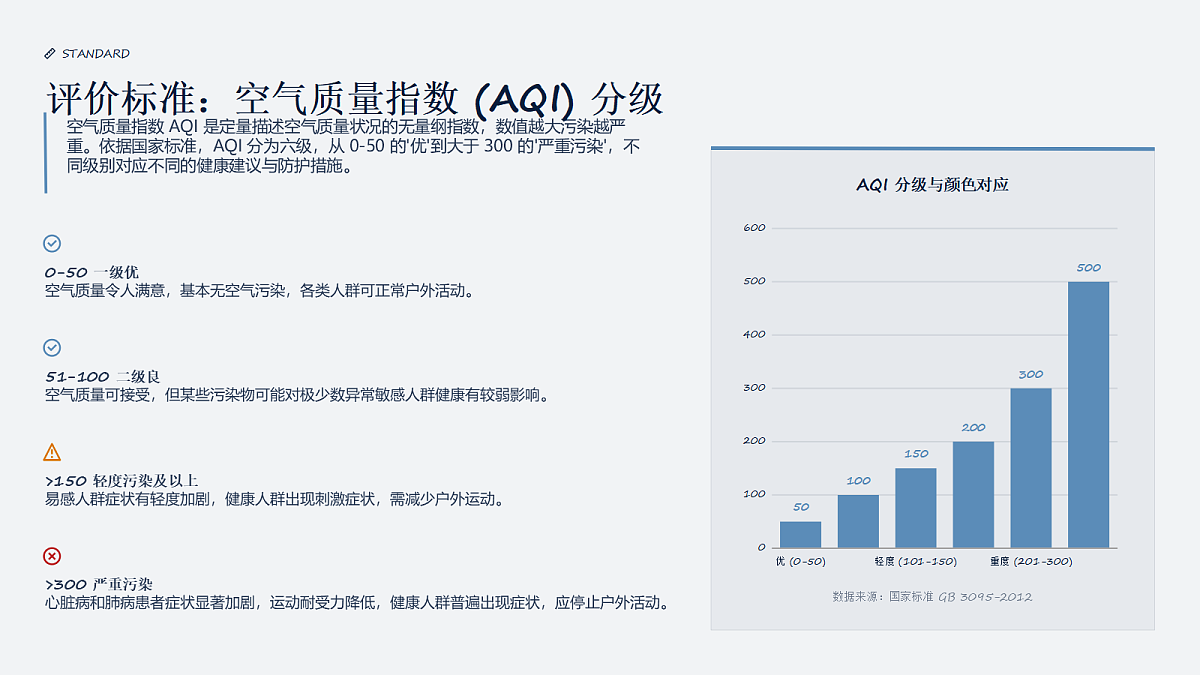

评价标准：空气质量指数 (AQI) 分级
空气质量指数 AQI 是定量描述空气质量状况的无量纲指数，数值越大污染越严重。依据国家标准，AQI 分为六级，从 0-50 的'优'到大于 300 的'严重污染'，不同级别对应不同的健康建议与防护措施。
0-50 一级优空气质量令人满意，基本无空气污染，各类人群可正常户外活动。
51-100 二级良空气质量可接受，但某些污染物可能对极少数异常敏感人群健康有较弱影响。
>150 轻度污染及以上易感人群症状有轻度加剧，健康人群出现刺激症状，需减少户外运动。
>300 严重污染心脏病和肺病患者症状显著加剧，运动耐受力降低，健康人群普遍出现症状，应停止户外活动。
AQI 分级与颜色对应
数据来源：国家标准 GB 3095-2012
认识空气质量检测的深层意义
查阅资料可知空气污染会引发哮喘、支气管炎等疾病，长期暴露于高浓度PM2.5 环境还会增加心血管疾病风险
国家通过建立监测网络发布日报，让公众知情并参与监督，这是《大气污染防治行动计划》落地实施的重要环节
检测数据能帮助我们识别本地主要污染物种类，从而针对性地采取如绿色出行、减少焚烧等个人防护措施
参与检测活动能让我们从被动接受信息转变为主动获取证据，培养用科学数据说话、理性分析环境问题的素养
图：空气污染对人体健康的具体影响示意

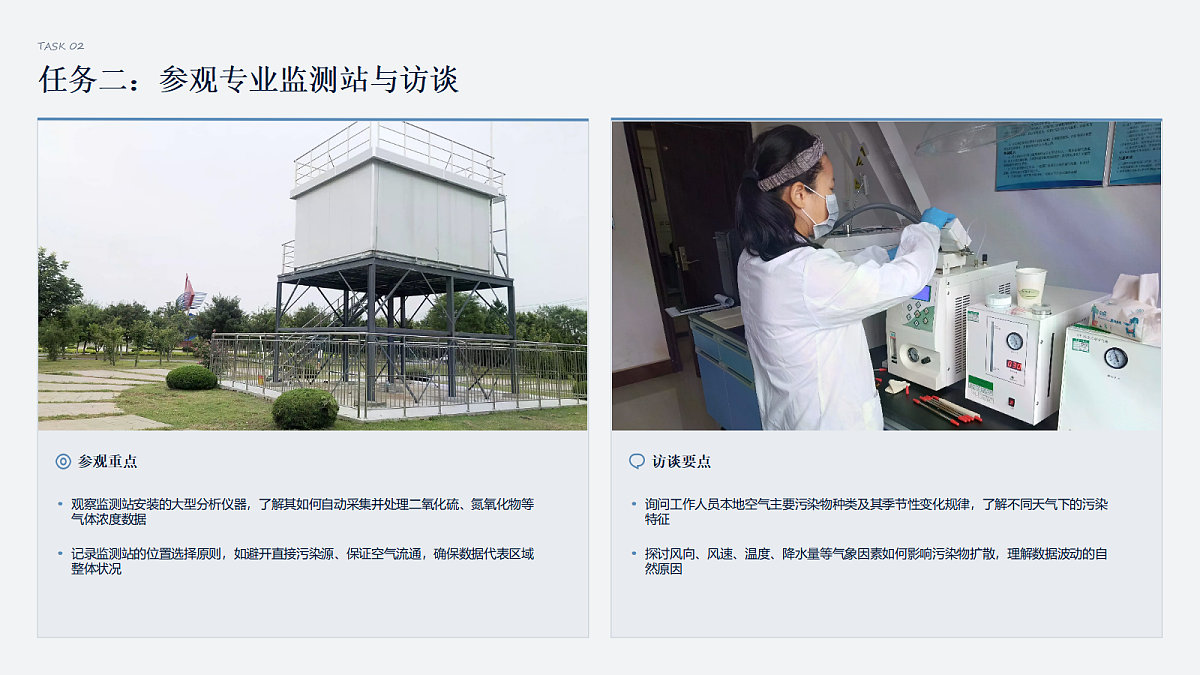

任务二：参观专业监测站与访谈
观察监测站安装的大型分析仪器，了解其如何自动采集并处理二氧化硫、氮氧化物等气体浓度数据
记录监测站的位置选择原则，如避开直接污染源、保证空气流通，确保数据代表区域整体状况
询问工作人员本地空气主要污染物种类及其季节性变化规律，了解不同天气下的污染特征
探讨风向、风速、温度、降水量等气象因素如何影响污染物扩散，理解数据波动的自然原因

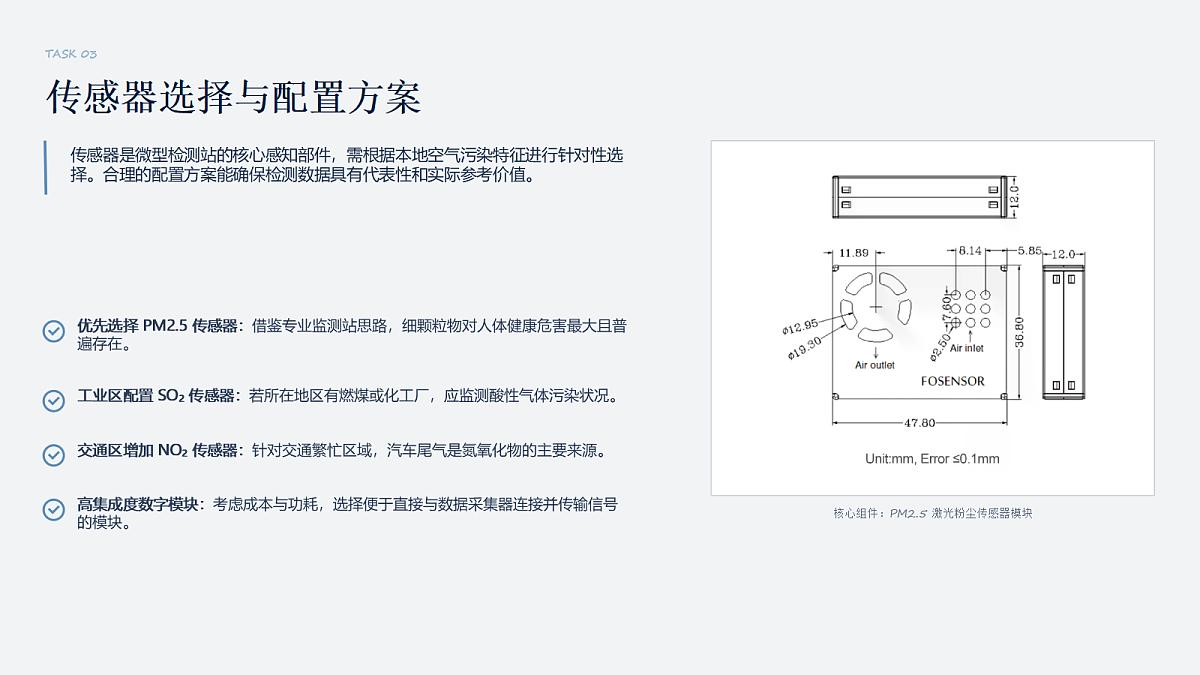

传感器是微型检测站的核心感知部件，需根据本地空气污染特征进行针对性选择。合理的配置方案能确保检测数据具有代表性和实际参考价值。
优先选择 PM2.5 传感器：借鉴专业监测站思路，细颗粒物对人体健康危害最大且普遍存在。
工业区配置 SO₂ 传感器：若所在地区有燃煤或化工厂，应监测酸性气体污染状况。
交通区增加 NO₂ 传感器：针对交通繁忙区域，汽车尾气是氮氧化物的主要来源。
高集成度数字模块：考虑成本与功耗，选择便于直接与数据采集器连接并传输信号的模块。
核心组件：PM2.5 激光粉尘传感器模块
任务三：硬件组装与电路连接
硬件组装是将分散的传感器集成为系统的关键步骤，需遵循“传感器 - 采集器 - 计算机”的数据流向逻辑。正确的电路连接与接口匹配是确保设备稳定运行、数据准确传输的物理基础。
明确数据流向：将各传感器输出端连接至数据采集器的对应输入接口，确保信号通路畅通。
电压匹配检查：检查电源电压与传感器额定电压是否匹配，避免因电压过高烧毁精密电子元件。
组件固定与防护：在教师指导下固定各组件位置，设计外壳保护电路，防止灰尘、水汽造成短路。
通电测试验证：完成物理连接后进行初步通电测试，观察指示灯状态，确认所有传感器均被系统识别。
学生进行硬件连接与组装实操场景
在计算机上安装传感器对应的驱动程序与数据展示软件，确保操作系统能正确识别外部接入的硬件设备。
设置数据采集频率与存储路径，例如设定每分钟记录一次数据并自动保存为 CSV 格式，便于后续分析。
进行模拟环境测试，如向传感器吹气或靠近污染源，观察屏幕数值是否实时响应变化，验证系统灵敏度。
校准传感器零点，在洁净空气环境中读取基准值，消除设备误差，确保后续实地检测数据的准确性。
图：监测软件数据可视化界面
任务四：实地检测方案与布点策略
实地检测需制定科学的布点策略，选择具有代表性的不同地点进行对比测量。通过控制时间、天气等变量，确保采集的数据能真实反映不同环境下的空气质量差异。
选择校门口，此处车流量大，预期二氧化氮与颗粒物浓度相对较高。
选择校园花园，植被丰富且远离道路，预期空气质量指数 AQI 数值较低。
选择教室内部，关注人员密集时的二氧化碳浓度及通风状况对空气质量的影响。
记录每次检测的具体时间、天气状况及风向，排除气象因素干扰，确保数据对比的科学性。
图：学生手持检测仪在户外进行实地测量
数据分析是检测活动的核心价值所在，需将采集的原始数据与 AQI 标准对照，结合检测地点的环境特征进行归因分析。通过对比不同点位数据差异，识别潜在污染源并客观评价区域空气质量状况。
AQI 计算定级：将检测得到的 PM2.5、SO₂等浓度数据代入 AQI 计算公式，确定各检测点位的空气质量指数级别。
差异对比分析：对比校门口与花园的数据差异，分析机动车尾气对局部空气质量的直接影响程度及扩散范围。
污染源定位：结合检测时的风向数据，判断污染物是否来自上风向的特定工厂或交通干道，定位潜在污染源头。
改进建议提出：依据评价结果提出改进建议，如交通高峰期减少户外活动、建议学校加强绿化或优化通风设施。
不同检测点位 PM2.5 浓度对比
数据来源：微型检测站实测数据
Safety Prtcl
安全须知与操作注意事项
跨学科实践活动涉及电路连接与户外操作，必须严格遵守安全规范。用电安全、设备防护及人身安全是活动顺利进行的底线，任何数据获取都不能以牺牲安全为代价。
电路连接时严禁湿手操作，检查电源线路无破损，实验完毕后及时切断电源，防止触电或短路引发火灾。
户外检测时注意交通安全，避免在机动车道逗留，小组行动互相照应，确保人身安全不受威胁。
传感器属于精密仪器，避免剧烈碰撞或进水，存放时置于干燥盒中，延长设备使用寿命。
使用电池供电时注意正负极方向，发现设备发热异常立即停止使用并报告教师，排除故障隐患。
实验室安全用电标识 · 规范操作提醒
展示与交流：成果汇报与评价
展示环节是思维碰撞与经验共享的平台，需全面呈现组装方法、使用说明及检测结果。通过多元化的评价维度，不仅关注数据准确性，更重视创新设计、问题分析深度及团队协作表现。
展示检测站实物照片与电路图，清晰讲解传感器选型理由及硬件连接的关键技术细节。
结合 AQI 标准分析空气质量状况，并阐述数据波动背后的环境成因。
对比使用单片机与直接使用数据采集器的成本、精度及操作难度。
从创新性、科学性、实用性三个维度对各组作品进行打分，并提出改进建议。
学生进行成果汇报与交流
STS REFLECTION
STS 反思：科学·技术·社会的相互关系
本次活动深刻体现了科学、技术与社会的互动关系：科学原理支撑监测技术，技术手段服务社会环保需求，而社会对美好环境的追求又推动技术不断革新。
气体传感器的工作机制基于电化学或光学原理，体现了化学知识在技术中的核心应用。
微型检测站让普通人也能参与环境监测，降低了公众参与环保治理的技术门槛。
人们对呼吸健康的关注推动了低成本、便携式监测设备的研发与普及应用。
掌握监测技能后，我们应成为环保数据的传播者，带动更多人关注并保护大气环境。
象征科技与环保的结合及社会责任
