2027届高三物理一轮复习课件第6章 第8讲 实验7：验证机械能守恒定律

这是一份2027届高三物理一轮复习课件第6章 第8讲 实验7：验证机械能守恒定律，共30页。PPT课件主要包含了强基础·教考衔接，研考点·精准突破，考点一教材原型实验，④①⑥⑤，0ms2等内容，欢迎下载使用。
目 录 索 引

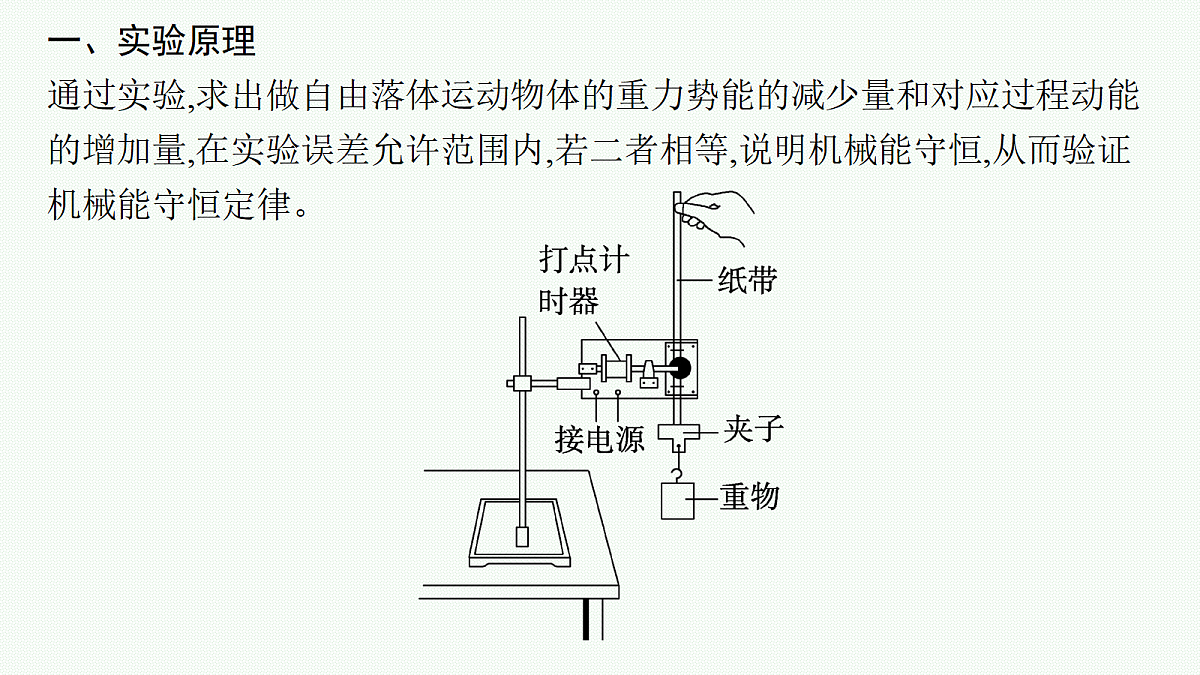

一、实验原理通过实验,求出做自由落体运动物体的重力势能的减少量和对应过程动能的增加量,在实验误差允许范围内,若二者相等,说明机械能守恒,从而验证机械能守恒定律。

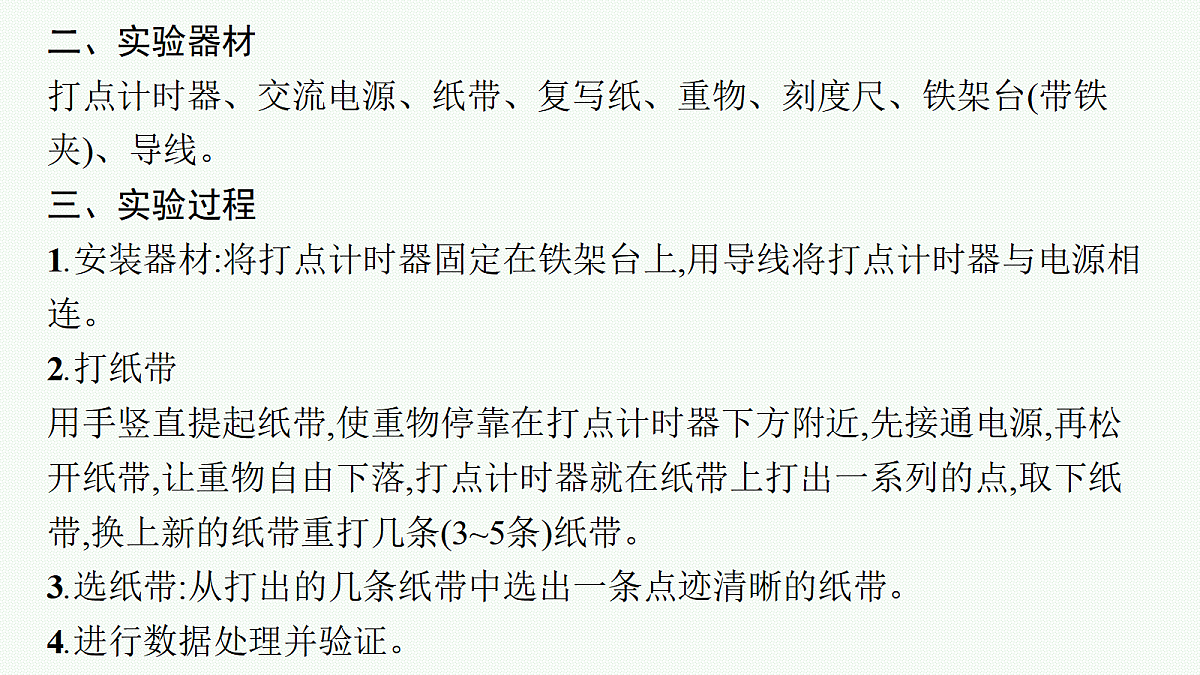

二、实验器材打点计时器、交流电源、纸带、复写纸、重物、刻度尺、铁架台(带铁夹)、导线。三、实验过程1.安装器材:将打点计时器固定在铁架台上,用导线将打点计时器与电源相连。2.打纸带用手竖直提起纸带,使重物停靠在打点计时器下方附近,先接通电源,再松开纸带,让重物自由下落,打点计时器就在纸带上打出一系列的点,取下纸带,换上新的纸带重打几条(3~5条)纸带。3.选纸带:从打出的几条纸带中选出一条点迹清晰的纸带。4.进行数据处理并验证。
考向一　实验原理与操作典题1 (2026湖南长沙高三月考)如图所示,将打点计时器固定在铁架台上,用重物带动纸带从静止开始自由下落,利用此装置做“验证机械能守恒定律”实验。
(1)已准备的器材有打点计时器(带导线)、低压交流电源、纸带、复写纸、铁架台和带夹子的重物,此外还必需的器材是　　　　。A.天平　　B.秒表　　C.刻度尺(2)下列关于该实验的说法正确的是　　　　。A.做实验时,要先释放重物,再接通电源B.实验中的误差主要是由存在空气阻力和摩擦阻力引起的C.若某同学通过描绘v2-h图像研究机械能是否守恒,合理的图像应该是过原点的一条直线,并且该直线的斜率应约为gD.可以用v=gt来计算重物下落的速度
(3)安装好实验装置,从打出的纸带中选出符合要求的纸带,如图乙所示。在纸带上选取三个连续打出的点A、B、C,测得它们到起始点O的距离分别为hA、hB、hC。当地重力加速度为g,打点计时器打点周期为T。为了验证此实验过程中机械能是否守恒,应满足　　　　　　　(用题中所给字母表示)。
考向二　数据处理与误差分析典题2 (2025河南卷)实验小组利用如图所示装置验证机械能守恒定律。可选用的器材:交流电源(频率50 Hz)、铁架台、电子天平、重锤、打点计时器、纸带、刻度尺等。
(1)下列所给实验步骤中,有4个是完成实验必需且正确的,把它们选择出来并按实验顺序排列:　　 　　(填步骤前面的序号)。①先接通电源,打点计时器开始打点,然后再释放纸带②先释放纸带,然后再接通电源,打点计时器开始打点③用电子天平称量重锤的质量④将纸带下端固定在重锤上,穿过打点计时器的限位孔,用手捏住纸带上端⑤在纸带上选取一段,用刻度尺测量该段内各点到起点的距离,记录分析数据⑥关闭电源,取下纸带
(2)图所示是纸带上连续打出的五个点A、B、C、D、E到起点的距离。则打出B点时重锤下落的速度大小为　　　　 m/s(保留3位有效数字)。
(3)纸带上各点与起点间的距离即为重锤下落高度h,计算相应的重锤下落速度v,并绘制如图所示的v2-h关系图像。理论上,若机械能守恒,图中直线应　　　　(选填“通过”或“不通过”)原点且斜率为　　　　(用重力加速度大小g表示)。由图3得直线的斜率k=　　 　(保留3位有效数字)。
考点二　实验的改进与创新
考向一　实验原理的改进典题3 (2025河北张家口二模)某实验小组探究滑块在气垫导轨上运动规律的实验装置如图甲所示,实验步骤如下:
考向二　实验器材的创新典题4 (2025江西鹰潭一模)某研究小组利用DIS实验装置验证机械能守恒定律。如图甲所示,内置有光电门的重锤通过轻杆与转轴O相连,重锤通过遮光片时可记录遮光时间。实验时,重锤从M点由静止释放,依次记录其通过每个遮光片所对应的时间t。用刻度尺测出每个遮光片距最低点N的竖直高度为h,重锤质量为m,重力加速度为g。
