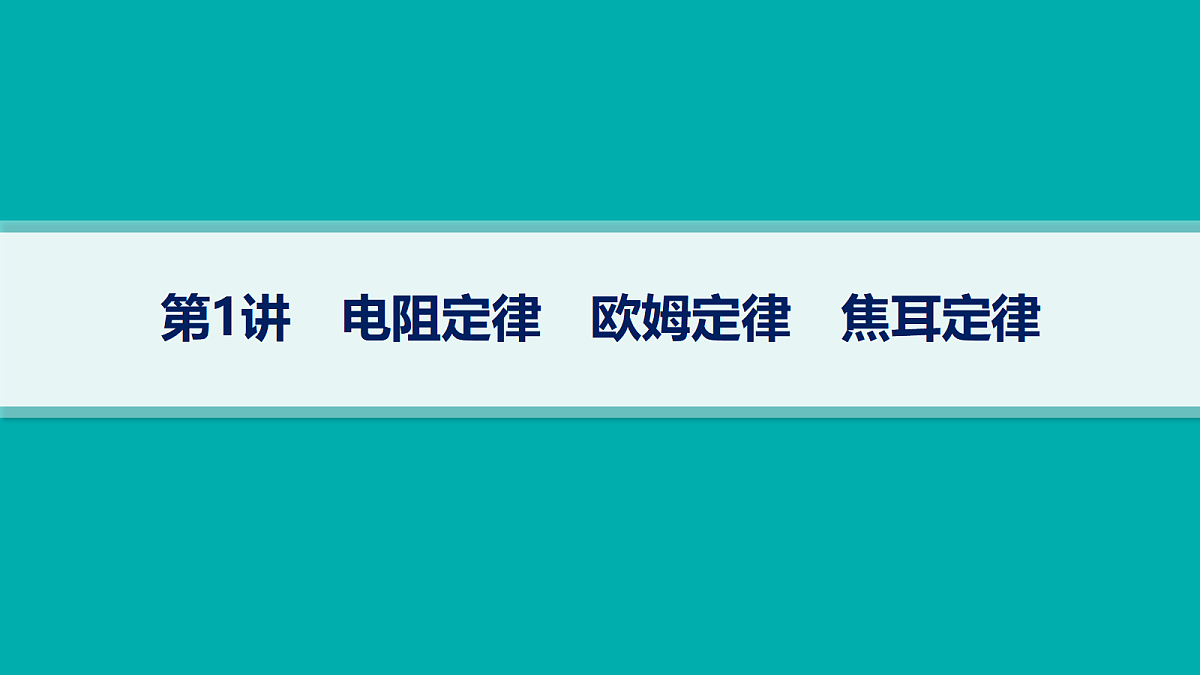

第1讲　电阻定律　欧姆定律　焦耳定律

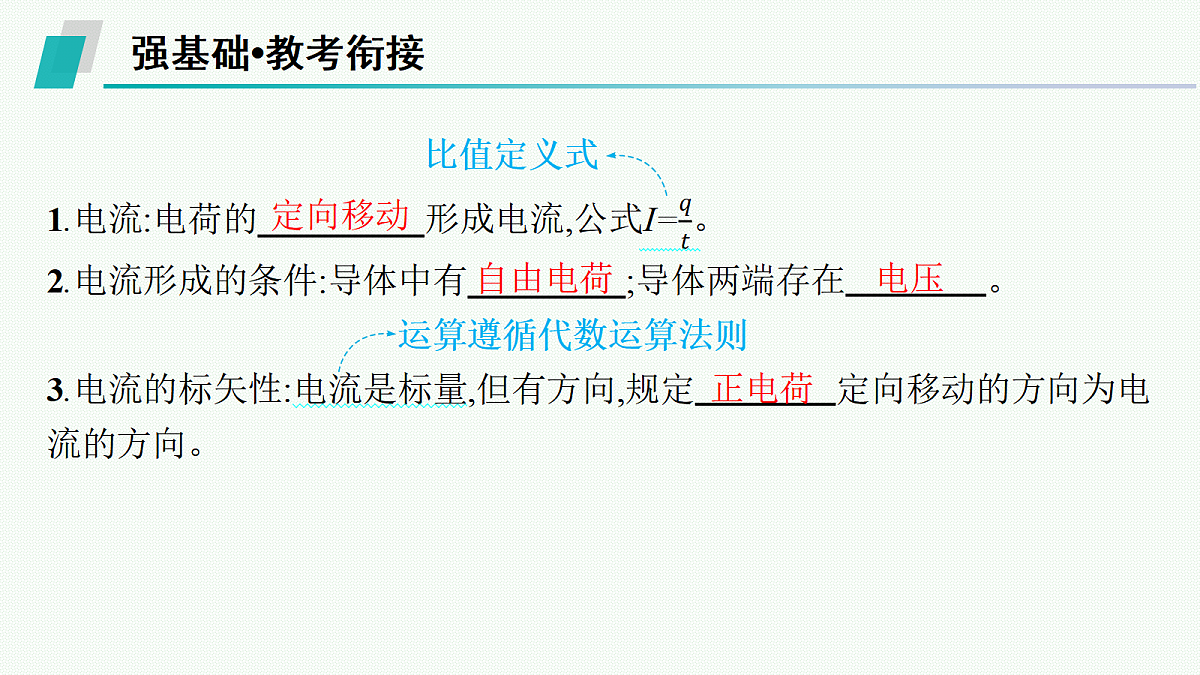

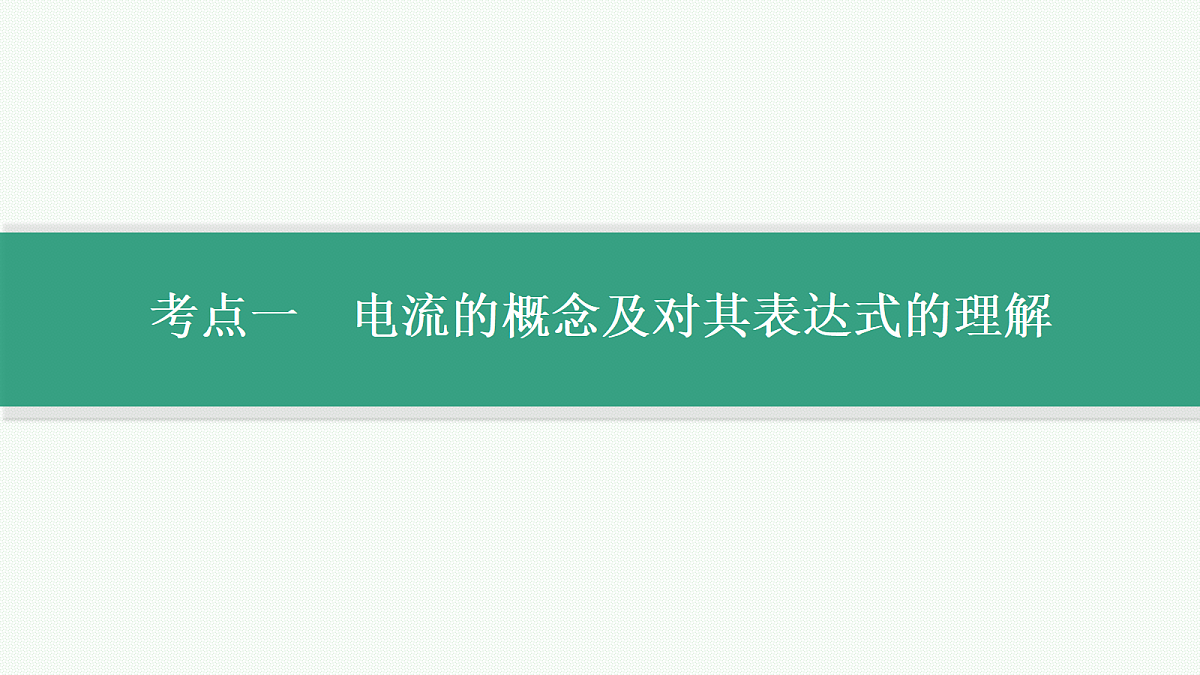

考点一　电流的概念及对其表达式的理解
考点二　电阻定律和欧姆定律

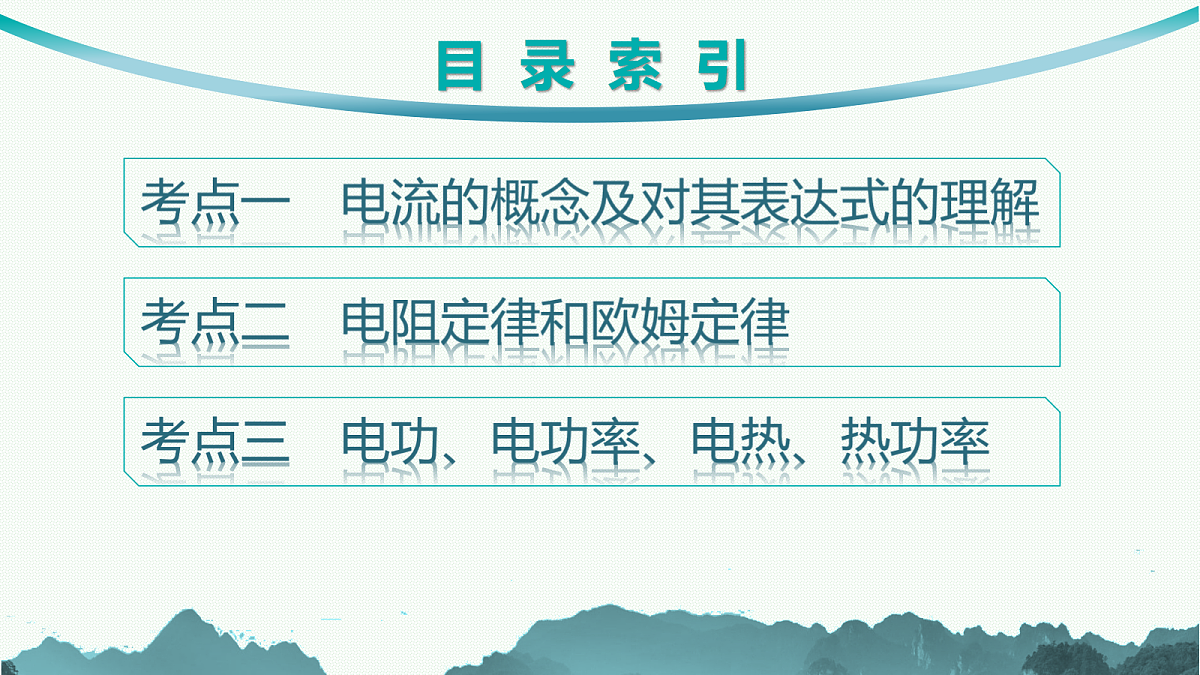

目 录 索 引
考点三　电功、电功率、电热、热功率
1.三种电流表达式的比较

(3)电阻率 电阻率越大,导电性能越差①物理意义:反映导体的　　 　　,是导体材料本身的属性。②电阻率与温度的关系:金属的电阻率随温度升高而　　　　;负温度系数半导体的电阻率随温度升高而　　　　;一些金属和合金在温度低到临界温度时,电阻可以降到0。 称为超导现象
1.对电阻和电阻率的理解(1)电阻反映了导体对电流阻碍作用的大小,而电阻率则反映制作导体材料的导电性能。(2)导体的电阻大,电阻率不一定大,即它的导电性能不一定差;导体的电阻率小,电阻不一定小,即它对电流的阻碍作用不一定小。(3)导体的电阻、电阻率均与温度有关。
2.电阻的两个公式对比
3.I-U图像与U-I图像
考向一　对电阻定律的理解典题3 (多选)如图所示,R1和R2是同种材料、厚度相同、表面为正方形的导体,但R1的尺寸比R2的尺寸大。在两导体上加相同的电压,通过两导体的电流方向如图所示,则下列说法正确的是(　　)A.R1中的电流小于R2中的电流B.R1中的电流等于R2中的电流C.R1中自由电荷定向移动的速率大于R2中自由电荷定向移动的速率D.R1中自由电荷定向移动的速率小于R2中自由电荷定向移动的速率
考向二　欧姆定律与电阻定律的综合应用典题4 (2024广西卷)将横截面相同、材料不同的两段导体L1、L2无缝连接成一段导体,总长度为1.00 m,接入图甲电路。闭合开关S,滑片P从M端滑到N端,理想电压表读数U随滑片P的滑动距离x的变化关系如图乙所示,则导体L1、L2的电阻率之比约为(　　)A.2∶3B.2∶1C.5∶3D.1∶3
考向三　对伏安特性曲线的理解及其应用典题5 (2025江苏宿迁一模)在图甲的电路中,电源内阻不计,不计电表内阻的影响。移动滑动变阻器R1的滑片,得到多组电压表和电流表数据,作出的U-I图像如图乙中AB图线所示,则表示R1阻值的是(　　)A.AB的斜率B.仅a的斜率C.仅b的斜率D.a或b的斜率
解析 根据闭合电路欧姆定律有U=E-IR2,可知AB的斜率代表R2的阻值,a的斜率表示通过R1的电流为0.1 A时,R1接入电路的有效电阻;b的斜率表示通过R1的电流为0.3 A时,R1接入电路的有效电阻。故选D。
1.纯电阻电路与非纯电阻电路的比较
2.电动机的三个功率及关系
考向一　纯电阻电路典题6 (2024海南卷)虚接是常见的电路故障,如图所示,电热器A与电热器B并联。电路中的C处由于某种原因形成了虚接,造成了该处接触电阻0~240 Ω之间不稳定变化,可等效为电阻RC,已知MN两端电压U=220 V,A与B的电阻RA=RB=24 Ω,求:(1)MN间电阻R的变化范围;(2)当RC=240 Ω时,电热器B消耗的功率(结果保留3位有效数字)。
