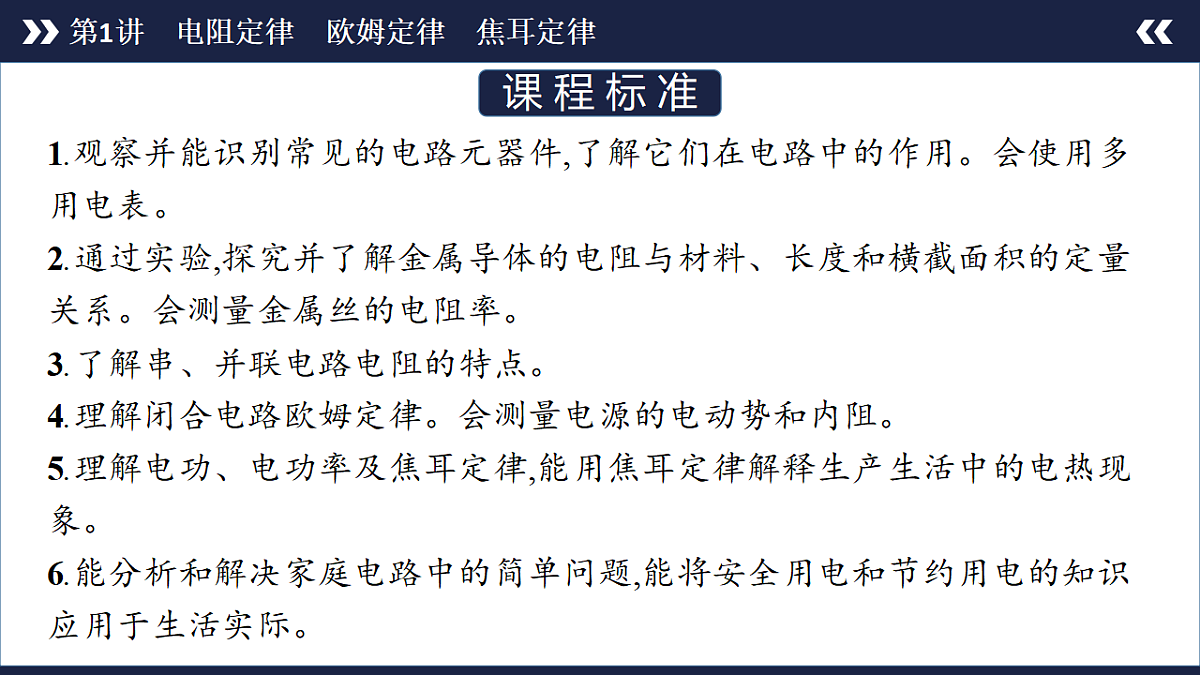

1.观察并能识别常见的电路元器件,了解它们在电路中的作用。会使用多用电表。2.通过实验,探究并了解金属导体的电阻与材料、长度和横截面积的定量关系。会测量金属丝的电阻率。3.了解串、并联电路电阻的特点。 4.理解闭合电路欧姆定律。会测量电源的电动势和内阻。5.理解电功、电功率及焦耳定律,能用焦耳定律解释生产生活中的电热现象。6.能分析和解决家庭电路中的简单问题,能将安全用电和节约用电的知识应用于生活实际。
第1讲　电阻定律　欧姆定律　焦耳定律
关键点3　欧姆定律的理解和应用3.(2025山东潍坊模拟)如图所示是一种风速测定装置,其中风速表是由电压表改装而成,电源电压不变,R为定值电阻,R1为滑动变阻器。T形管道的竖直管内装有可上下无摩擦自由移动的轻质活塞,活塞通过轻质细杆和滑动变阻器的滑片P相连,S闭合后,当风速增大时,活塞向上运动,下列说法中正确的是(　　)A.风速表的示数变小B.风速表的示数变大[命题点❸❹]C.滑动变阻器R1两端的电压变大D.风速表的示数不变
解析 当风速变大时,活塞上方气压变小,活塞向上移动,滑动变阻器接入电路的电阻变小,电路中的总电阻变小,根据欧姆定律可知,电路中电流变大,定值电阻两端电压变大,电压表(风速表)示数变大,由于电源的电压不变,所以滑动变阻器R1两端的电压变小,故B正确,A、C、D错误。
关键点4　电阻定律的理解和应用4.(2025重庆一模)人体接触高压线极其危险,如图所示小鸟站在一条通电的铝质裸露的高压线上却平安无事。小明为搞清楚其中的原因,查阅相关数据知:导线横截面积为150 mm2,导线上通过的电流为350 A,鸟两爪间的距离为5 cm,铝的电阻率为3×10-8 Ω·m。结合数据分析正确的是(　　)A.小鸟的双脚绝缘,没有电流通过小鸟,所以小鸟不会触电B.小鸟两脚间的输电线电阻约为1.0×10-4 Ω[命题点❺]C.小鸟两脚间电压约为3.5×10-3 V[命题点❸]D.小鸟两脚间电压约为3.5×10-4 V
一、电流及欧姆定律1.电流的理解(1)定义:电荷的定向移动形成电流。(2)条件:①有可以自由移动的电荷;②导体两端存在电压。(3)方向:电流是标量,为研究问题方便,规定正电荷定向移动的方向为电流的方向。在外电路中电流由电源正极到负极,在内电路中电流由电源负极到正极。
2.欧姆定律(1)内容:导体中的电流I跟导体两端的电压U成正比,跟导体的电阻R成反比。 [❹]R由导体本身决定,与I、U无关。(2)适用范围:适用于金属和电解液等纯电阻电路。
知识点二　电功率、焦耳定律2个高考关键点关键点1　电功率、焦耳定律的理解5.即热式电热水器具有即开即用,不用提前预热,没有预热时的热量散失等特点,相比传统储水式电热水器平均可以省电15%~30%,因此被国家划归为节能产品。某型号即热式电热水器和传统储水式电热水器的规格如表所示。
下列说法中正确的是(　　)[命题点❻❼]A.两台电热水器均可直接在110 V的电源上正常工作B.正常工作时,即热式电热水器比储水式电热水器消耗电能多C.正常工作时,即热式电热水器比储水式电热水器消耗电能快D.正常工作时,即热式电热水器比储水式电热水器通过的电流小
关键点2　电功率、焦耳定律在电动机中的应用6.(2025广东广州测试)某扫地机器人电动机的输入电压恒为10 V,线圈电阻为1 Ω。正常工作时电流为3 A。下列说法正确的是(　　)A.正常工作时,电动机的输出功率为30 WB.正常工作时,电动机的机械效率为90%C.电动机被杂物卡住无法运转时,电动机的发热功率为100 WD.根据焦耳定律,无论电动机正常工作还是被卡住,电动机的发热功率均为9 W[命题点❽]
三、电功(1)定义:导体中的自由电荷在电场力作用下定向移动,电场力做的功称为电功。(2)公式:W=qU=IUt。 　[❻]该公式适用于任何情况。(3)电流做功的实质:电能转化成其他形式能的过程。
角度一　电阻率的计算例1 某型号电线每卷长度为100 m,铜丝直径为1.6 mm。为检验其所用铜芯的导电性能是否达标,现给整卷电线加上1.50 V恒定电压,测得通过电线的电流为1.20 A,由此可知此电线所用铜的电阻率约为(　　)A.1.7×10-9 Ω·m　　　　B.2.5×10-8 Ω·mC.1.1×10-7 Ω·mD.5.0×10-6 Ω·m
解题精要1.导体的电阻、电阻率均与温度有关。2.将同一导体不同截面接入电路时,导体的电阻可能是不同的。
角度二　欧姆定律与电阻定律的综合应用例2 (2024广西卷)将横截面相同、材料不同的两段导体L1、L2无缝连接成一段导体,总长度为1.00 m,接入图甲电路。闭合开关S,滑片P从M端滑到N端,理想电压表读数U随滑片P的滑动距离x的变化关系如图乙所示,则导体L1、L2的电阻率之比约为(　　)A.2∶3　　　　B.2∶1　　　　C.5∶3　　　　D.1∶3
解题精要导体发生形变时,但体积不变,由V=lS可知,l与S成反比。
角度一　线性元件的I-U图像例3 (多选)如图所示,图线a表示的导体的电阻为R1,图线b表示的导体的电阻为R2,则下列说法正确的是(　　)A.R1∶R2=1∶3B.把R1拉长到原来的3倍长后电阻等于R2C.将R1与R2串联后接于电源上,则功率之比P1∶P2=1∶3D.将R1与R2并联后接于电源上,则电流之比I1∶I2=1∶3
解题精要1.伏安特性曲线上每点的电压值与电流值的比值,对应该状态下的电阻。2.线性元件:伏安特性曲线是过原点的直线的电学元件,如金属导体、电解液等,适用欧姆定律。
角度二　非线性元件的I-U图像例4 在图甲所示的电路中,电源的电动势为3.0 V,内阻不计,灯L1、L2、L3为三个相同规格的小灯泡,这种小灯泡的伏安特性曲线如图乙所示。当开关闭合后,下列说法正确的是(　　)A.灯泡L1的电流为灯泡L2电流的2倍 B.灯泡L1的电阻为7.5 ΩC.灯泡L2的电阻为12 Ω D.灯泡L3两端的电压为1.5 V
角度一　纯电阻电路的分析例5 (2025湖南娄底模拟)如图是一种电热取暖器的铭牌。它的金属电热丝的电阻率随温度的升高而增大。下列说法正确的是(　　)A.其正常工作时的电阻为22 ΩB.其正常工作时的电流为2.2 AC.当电压为110 V时,电热丝的电阻小于48.4 ΩD.当电压为110 V时,电热丝的电阻大于48.4 Ω
角度二　非纯电阻电路的分析例6 如图所示,电源电动势E=10 V,内阻r=1 Ω,电动机内阻r0=0.5 Ω,闭合开关S,小灯泡L恰好正常发光,电动机正常工作,此时理想电压表示数为8.0 V,理想电流表示数为1 A,下列说法正确的是(　　)A.小灯泡额定功率为8 WB.电动机正常工作时发热功率为0.25 WC.电源的输出功率为18 WD.电动机正常工作时其输出的机械功率为8 W
解析 由闭合电路欧姆定律有E=U+I'r,小灯泡的电流IL=I'-I,小灯泡额定功率P=UIL,解得P=8 W,故A正确;电动机正常工作时发热功率Pr0=I2r0=0.5 W,故B错误;电源的输出功率P'=UI'=16 W,故C错误;电动机正常工作时其输出的机械功率P″=UI-Pr0=7.5 W,故D错误。
解题精要纯电阻电路与非纯电阻电路
一、结合伏安特性曲线考查元件性质备考方向　掌握从图像中获取电阻(斜率)、判断工作状态(如灯泡电阻随电压变化)、比较功率(矩形面积)的能力,明确不同坐标下斜率的物理意义差异。
1.(原创+教材拓展)如图所示为A、B两个导体的伏安特性曲线,下列说法正确的是(　　)A.导体B的电阻随着导体两端电压的升高而变大B.当A、B两个导体两端的电压均为U0时,导体B的电阻比导体A的大C.将A、B两导体串联后接在小于2U0的恒定电压两端,导体B的电阻比导体A的大D.将A、B两导体并联后接在小于U0的恒定电压两端,导体B的电阻比导体A的小
二、聚焦非纯电阻电路的辨析与计算备考方向　准确识别非纯电阻电路,牢记非纯电阻电路中,W>Q,欧姆定律不成立,计算热量只能用Q=I2Rt。
