2027届高三物理一轮复习课件第11章 第5讲 专题提升：现代科技中的电场与磁场

这是一份2027届高三物理一轮复习课件第11章 第5讲 专题提升：现代科技中的电场与磁场，共26页。PPT课件主要包含了题型一质谱仪，题型二回旋加速器等内容，欢迎下载使用。

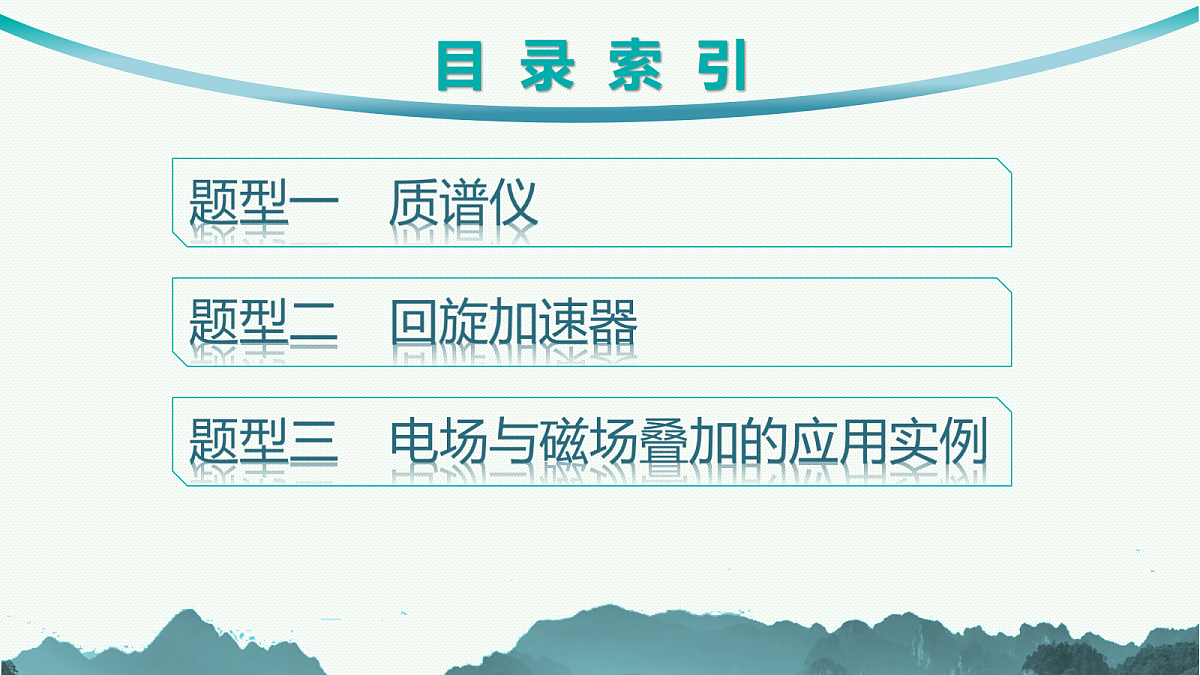

目 录 索 引
题型三　电场与磁场叠加的应用实例
典题3 (多选)(2025河南驻马店期末)回旋加速器在科学研究中得到了广泛应用,其原理如图所示。D1和D2是两个中空的半圆形金属盒,置于与盒面垂直的匀强磁场中,它们接在电压大小不变、频率为f的高频交流电源上。已知匀强磁场的磁感应强度为B,D形盒的半径为r,位于D1圆心处的粒子源A能不断产生电荷量相同、速率为零的粒子,粒子经过电场加速后进入磁场,粒子被加速到最大动能的时间为t,当粒子被加速到最大动能后,再将它们引出。
考向一　速度选择器的原理及应用典题4 (2025福建泉州期末)如图所示,一对平行金属板间存在匀强电场和匀强磁场,其中电场的方向与金属板垂直,磁场的方向与金属板平行且垂直于纸面向里。一带正电粒子以速度v0自O点沿中轴线射入,恰沿中轴线做匀速直线运动,所有粒子均不考虑重力的影响。以下说法正确的是(　　)A.仅改变粒子的速度大小,粒子仍能够做匀速直线运动B.仅改变粒子的比荷,粒子仍能够做匀速直线运动C.仅改变电场的方向,粒子仍能够做匀速直线运动D.其他条件不变,改为自A点沿中轴线射入,粒子仍能做匀速直线运动
考向二　磁流体发电机的原理及应用典题5 (多选)(2026浙江金华期中)一简易磁流体发电机模型如图所示,其发电通道为一长、宽、高分别为l、b、a的长方体空腔,整个发电通道处于磁感应强度为B、方向垂直于纸面向里的匀强磁场中。不计上下两块极板的电阻,极板与外部定值电阻R构成闭合回路。将高温等离子体以恒定速率v送入发电通道,等离子体的电阻率为ρ,忽略等离子体的重力和相互作用力。
考向三　电磁流量计的原理及应用典题6 (2025北京卷)电磁流量计可以测量导电液体的流量Q——单位时间内流过管道横截面的液体体积,如图所示,内壁光滑的薄圆管由非磁性导电材料制成,空间有垂直于管道轴线的匀强磁场,磁感应强度为B,液体充满管道并以速度v沿轴线方向流动,圆管壁上的M、N两点连线为直径,且垂直于磁场方向,M、N两点的电势差为U0,下列说法错误的是(　　)A.N点电势比M点高B.U0正比于流量QC.在流量Q一定时,管道半径越小,U0越小D.若直径MN与磁场方向不垂直,测得的流量Q偏小
考向四　霍尔元件的原理及应用典题7 (2026重庆渝中月考)霍尔元件作为核心传感器件,极大地推动了打印、扫描、复印设备的智能化进程,使其功能丰富、操作便捷,成为现代办公不可或缺的器件。如图所示,一长为a、宽为b、厚度为d的金属材质霍尔元件,电阻率为ρ,其单位体积内的自由电子数为n,电子电荷量大小为e,磁场方向垂直于霍尔元件上表面向上,磁感应强度大小为B。当通以图示方向的电流I时,前后两表面间将出现电压,该电压称为霍尔电压,用U表示。
