2027届高三物理一轮复习课件第11章 第6讲 专题提升：带电粒子在组合场和交变电、磁场中的运动

这是一份2027届高三物理一轮复习课件第11章 第6讲 专题提升：带电粒子在组合场和交变电、磁场中的运动，共35页。

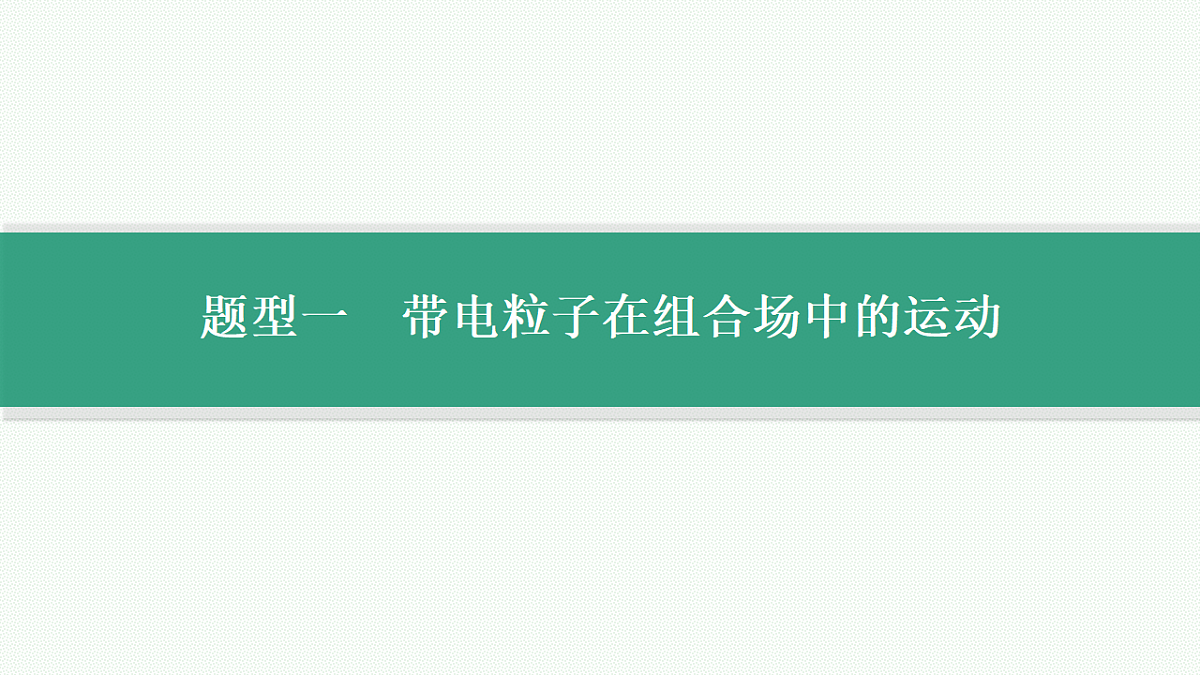

题型一　带电粒子在组合场中的运动
题型二　带电粒子在交变电、磁场中的运动

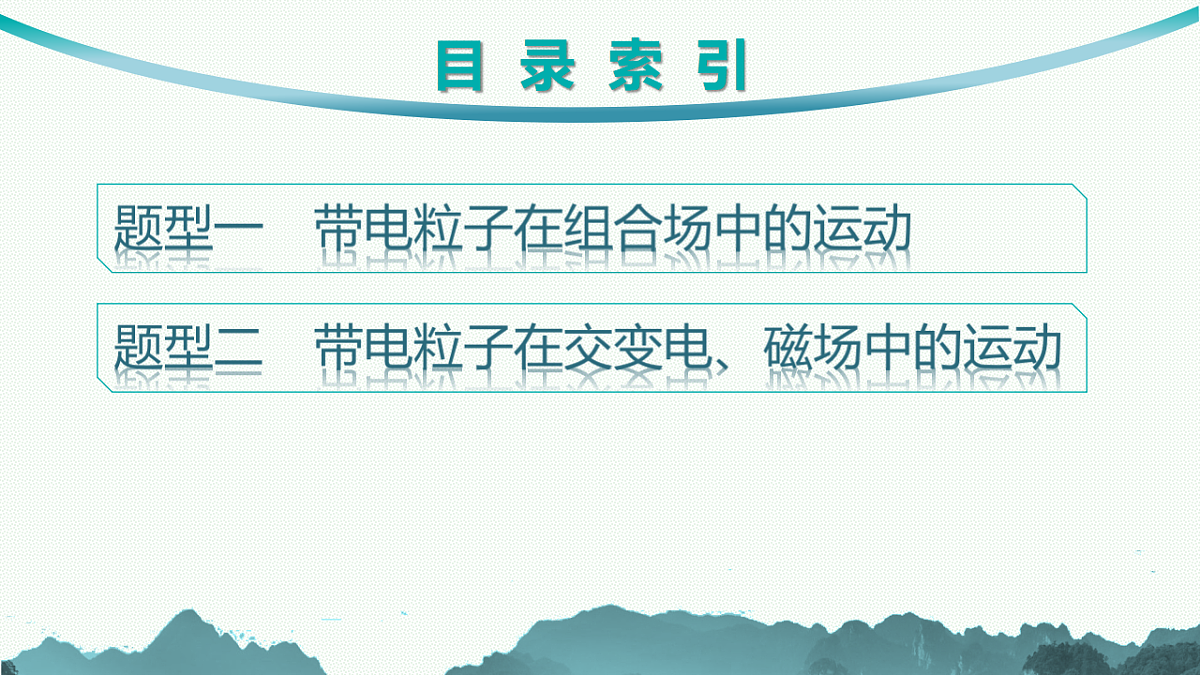

目 录 索 引

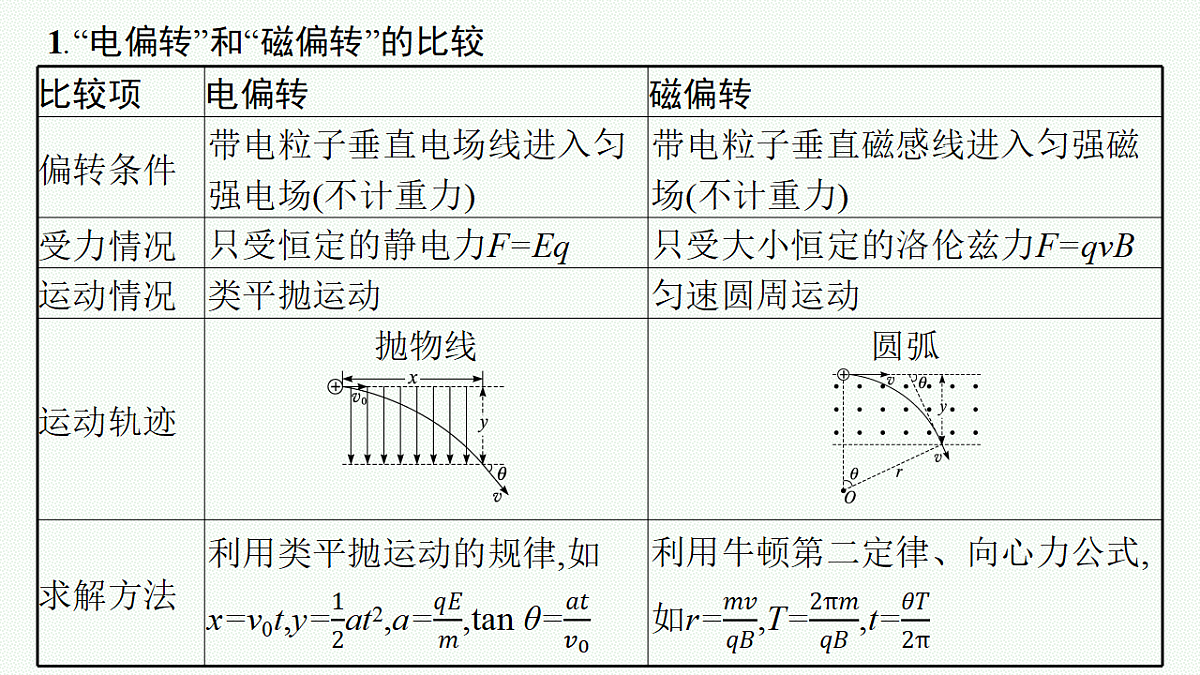

1.“电偏转”和“磁偏转”的比较

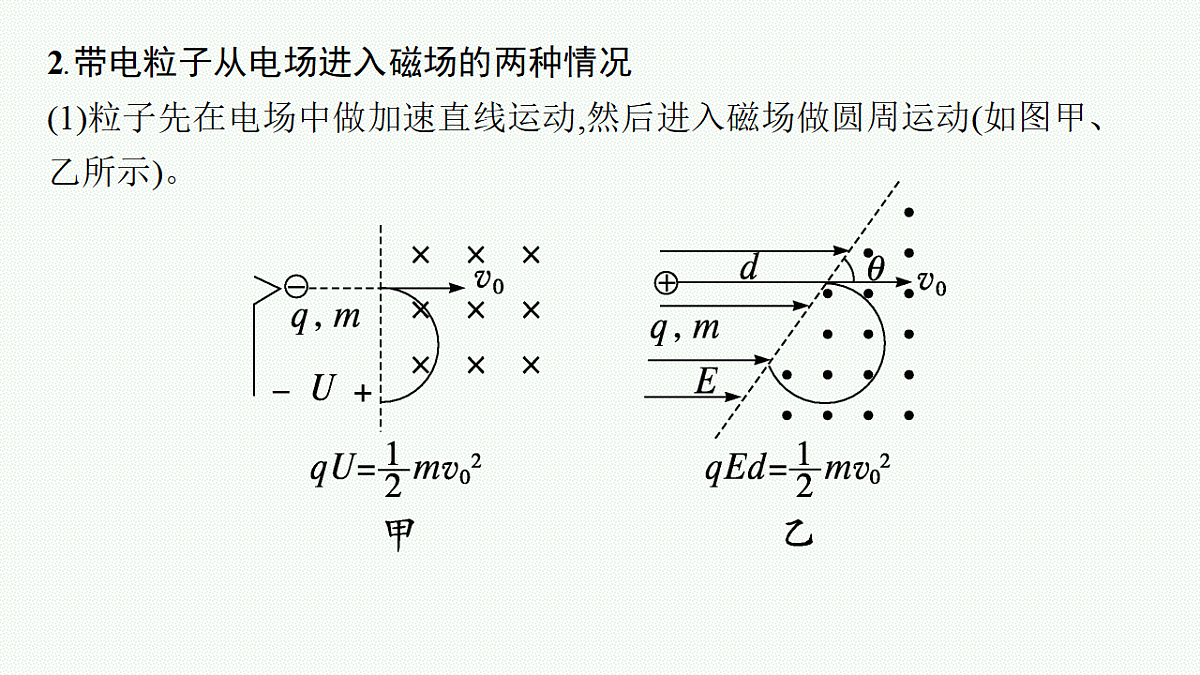

2.带电粒子从电场进入磁场的两种情况(1)粒子先在电场中做加速直线运动,然后进入磁场做圆周运动(如图甲、乙所示)。

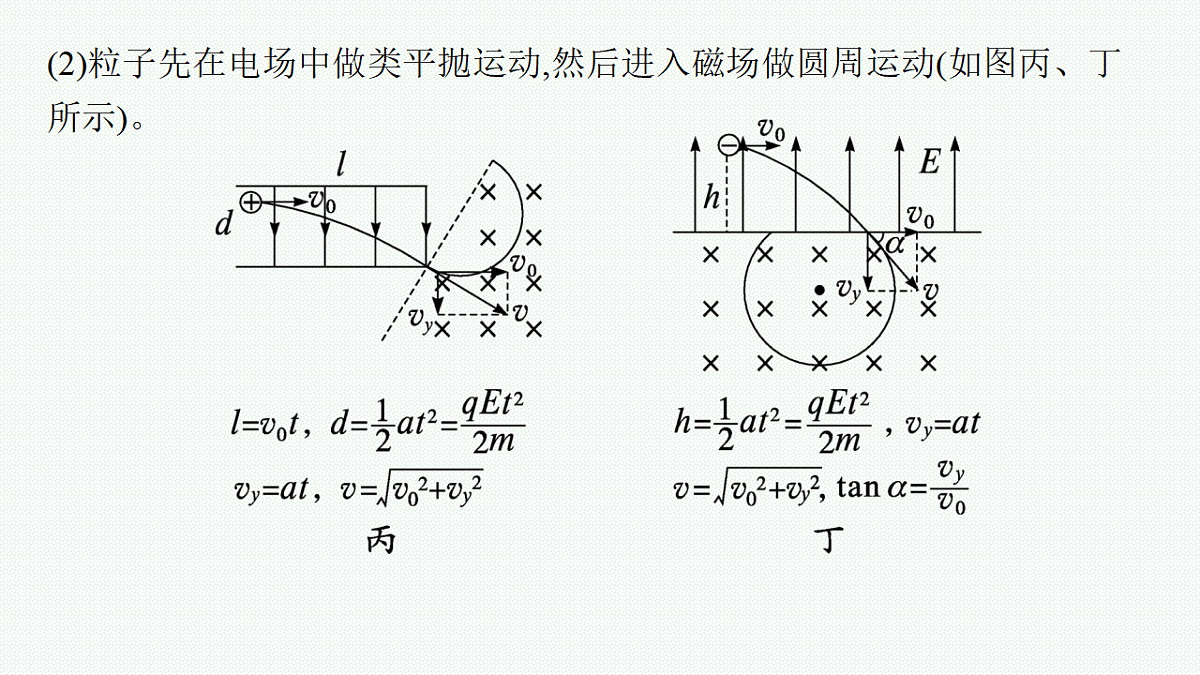

(2)粒子先在电场中做类平抛运动,然后进入磁场做圆周运动(如图丙、丁所示)。

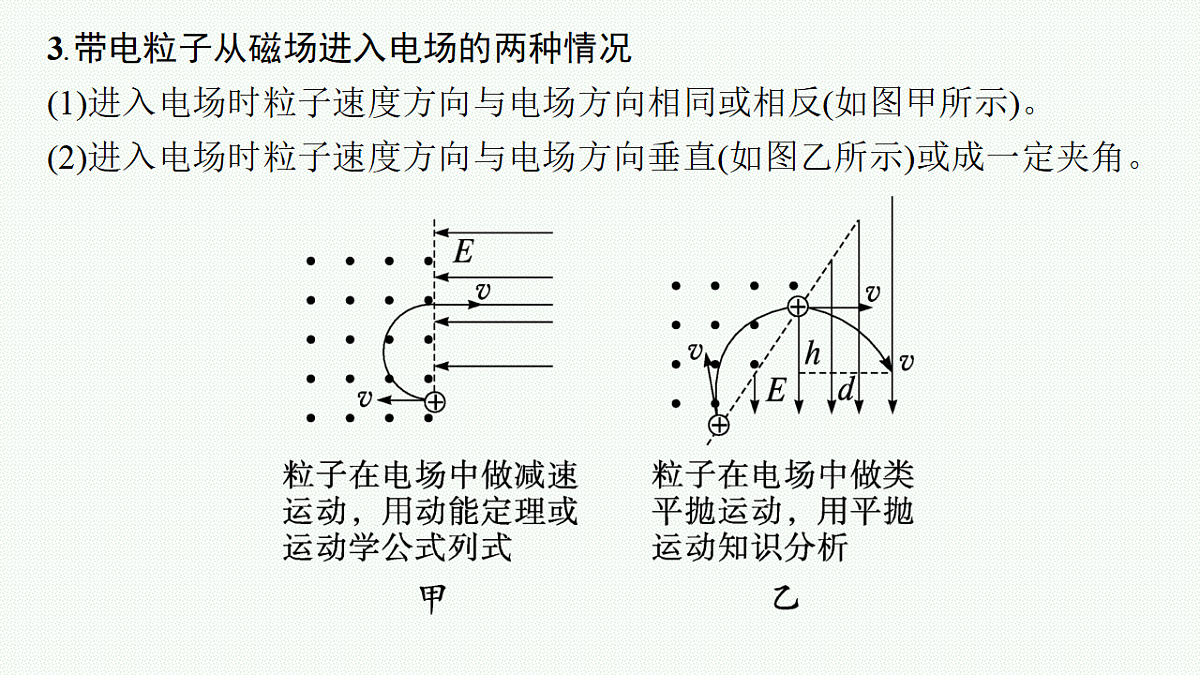

3.带电粒子从磁场进入电场的两种情况(1)进入电场时粒子速度方向与电场方向相同或相反(如图甲所示)。(2)进入电场时粒子速度方向与电场方向垂直(如图乙所示)或成一定夹角。
(1)粒子在电场中运动的时间t;(2)匀强电场的电场强度E的大小;(3)匀强磁场的磁感应强度B的大小。
1.解决交变电、磁场问题的基本思路
2.注意问题(1)仔细分析并确定各场的变化特点及相应的时间,其变化周期一般与粒子在电场或磁场中的运动周期相关联,应抓住变化周期与运动周期之间的联系作为解题的突破口。(2)必要时,可把粒子的运动过程还原成一个直观的运动轨迹草图进行分析。
考向一　电场做周期性变化典题4 (2024广东卷)如图甲所示,两块平行正对的金属板水平放置,板间加上如图乙所示幅值为U0、周期为t0的交流电压。金属板左侧存在一水平向右的恒定匀强电场,右侧分布着垂直于纸面向外的匀强磁场,磁感应强度大小为B。
考向二　磁场做周期性变化典题5 (2025陕西宝鸡三模)如图甲所示,在xOy平面内存在一个半径为R的圆形匀强磁场区域(含边界),磁感应强度随时间变化如图乙所示,取垂直于纸面向外为正方向。
在x0的圆形区域外面存在竖直向下的匀强电场,两处电场强度大小相等,t=0时刻,在坐标为(-R,0)的A点有一电荷量为+q(q>0)的粒子以初速度v进入圆形磁场,经过时间T到达(R,0)位置,然后进入匀强电场中,又经过时间T后刚好从(R,0)位置进入磁场中,不计粒子重力。求:(1)圆形区域匀强磁场的磁感应强度大小;(2)圆形区域外匀强电场的电场强度大小;(3)粒子运动一个周期内通过的路程。
