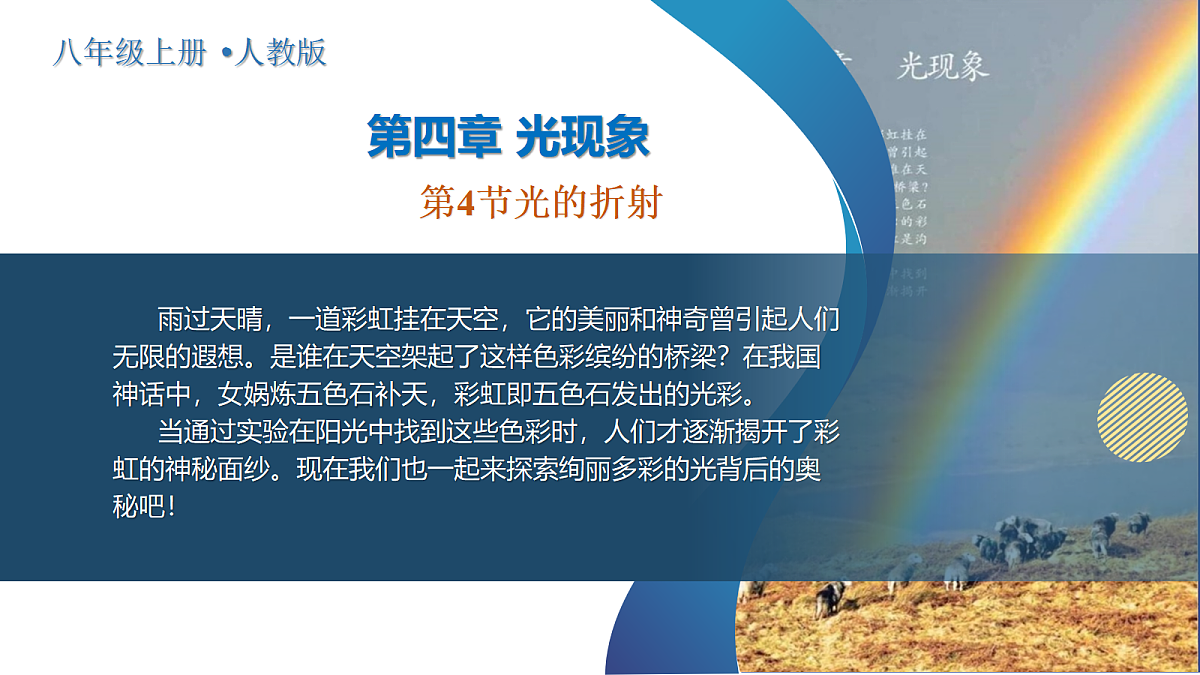

初中物理人教版（2024）八年级上册（2024）光的折射教学ppt课件

这是一份初中物理人教版（2024）八年级上册（2024）光的折射教学ppt课件，共33页。PPT课件主要包含了闯关任务，光的折射，提升训练等内容，欢迎下载使用。

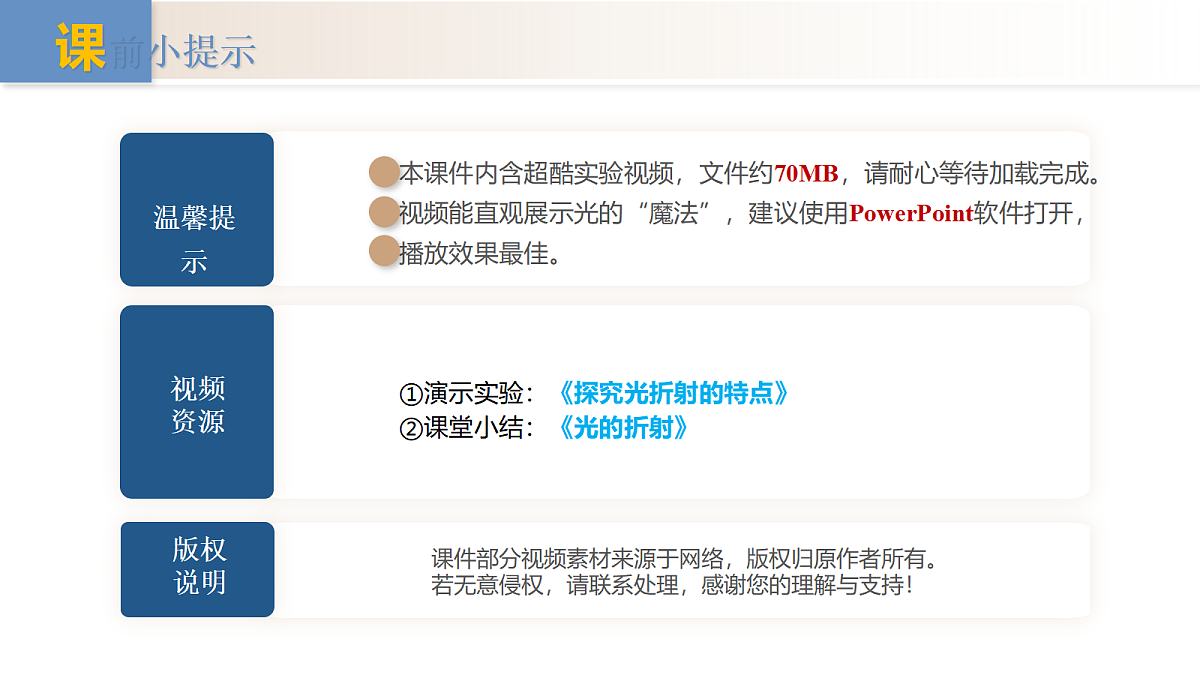

本课件内含超酷实验视频，文件约70MB，请耐心等待加载完成。视频能直观展示光的“魔法”，建议使用PwerPint软件打开，播放效果最佳。
①演示实验：《探究光折射的特点》②课堂小结：《光的折射》
课件部分视频素材来源于网络，版权归原作者所有。若无意侵权，请联系处理，感谢您的理解与支持！

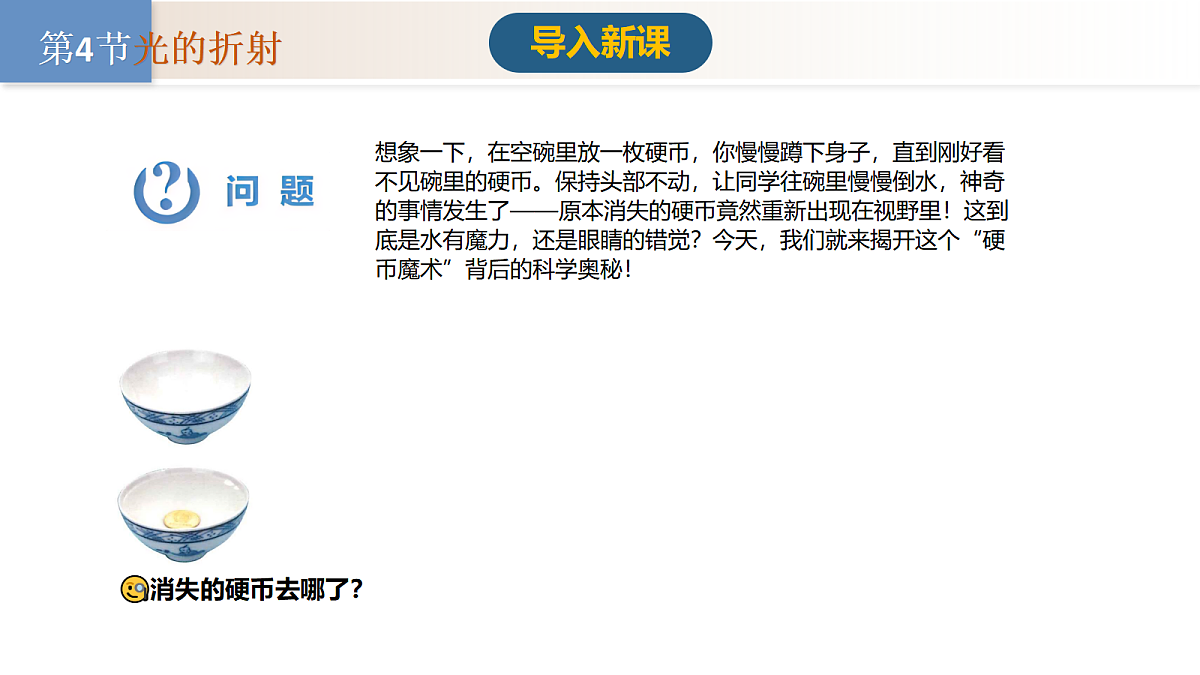

想象一下，在空碗里放一枚硬币，你慢慢蹲下身子，直到刚好看不见碗里的硬币。保持头部不动，让同学往碗里慢慢倒水，神奇的事情发生了——原本消失的硬币竟然重新出现在视野里！这到底是水有魔力，还是眼睛的错觉？今天，我们就来揭开这个“硬币魔术”背后的科学奥秘！
? 消失的硬币去哪了？

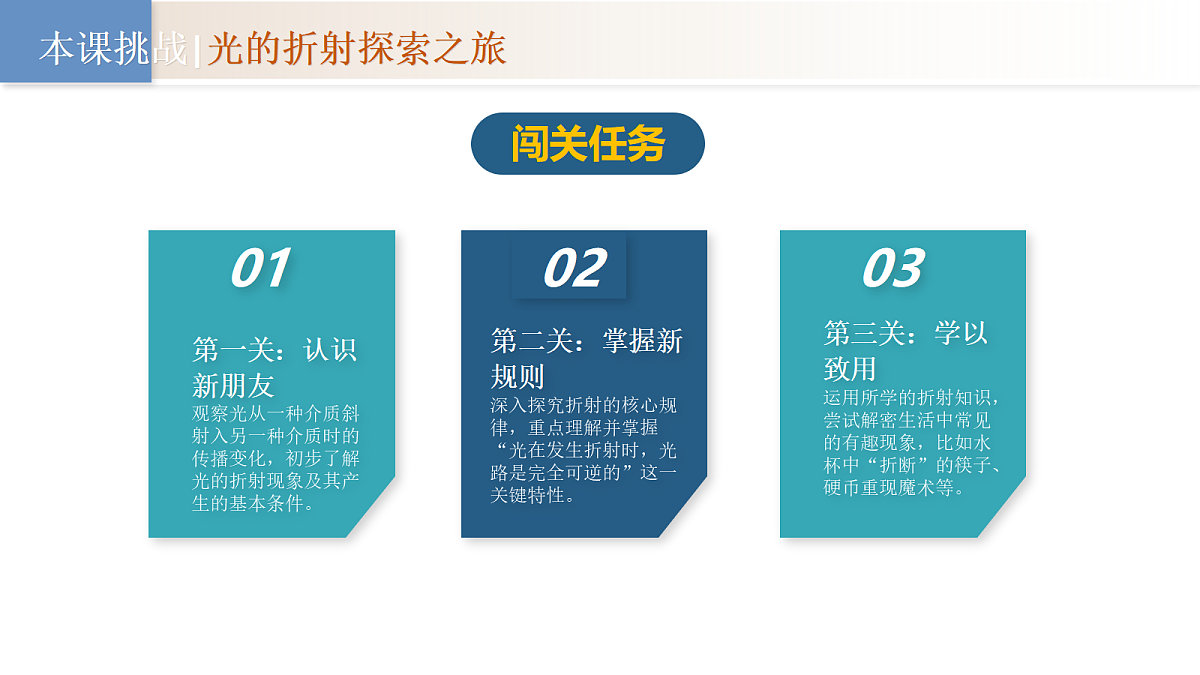

第一关：认识新朋友观察光从一种介质斜射入另一种介质时的传播变化，初步了解光的折射现象及其产生的基本条件。
第二关：掌握新规则深入探究折射的核心规律，重点理解并掌握“光在发生折射时，光路是完全可逆的”这一关键特性。
第三关：学以致用运用所学的折射知识，尝试解密生活中常见的有趣现象，比如水杯中“折断”的筷子、硬币重现魔术等。
本课挑战|光的折射探索之旅

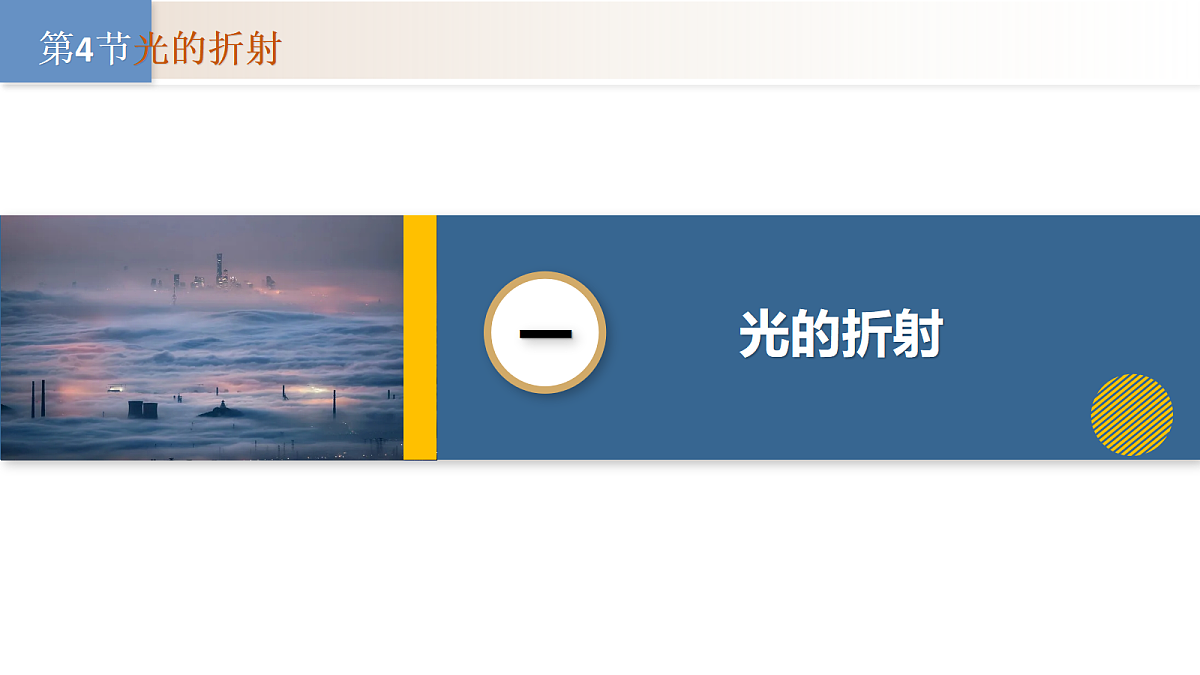

01 光的折射探索光的“拐弯”秘密，揭开光线传播路径改变的物理原理
02 生活中的折射发现身边的“魔法”，寻找水杯变弯、彩虹、海市蜃楼等奇妙现象
04 练习与应用小试牛刀，通过经典题目巩固所学的折射规律与计算方法
05 提升训练挑战升级，攻克复杂光路分析，争做折射现象小专家
03 课堂总结满载而归，系统回顾光的折射定律、公式及核心知识点

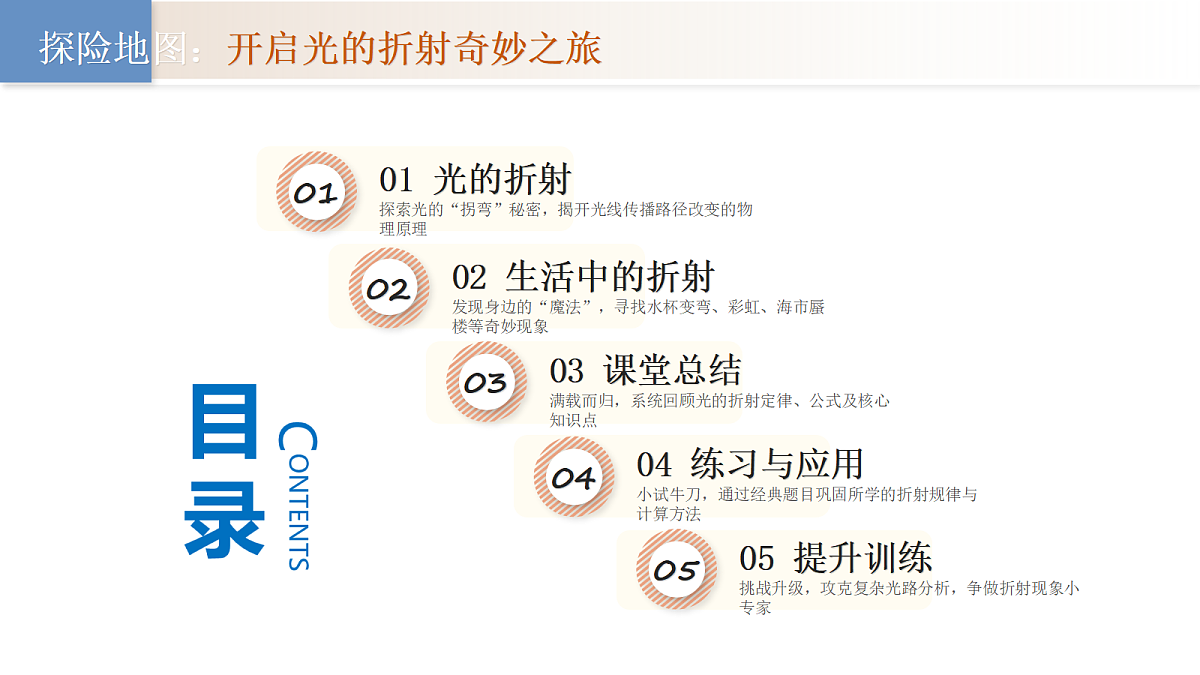

探险地图：开启光的折射奇妙之旅

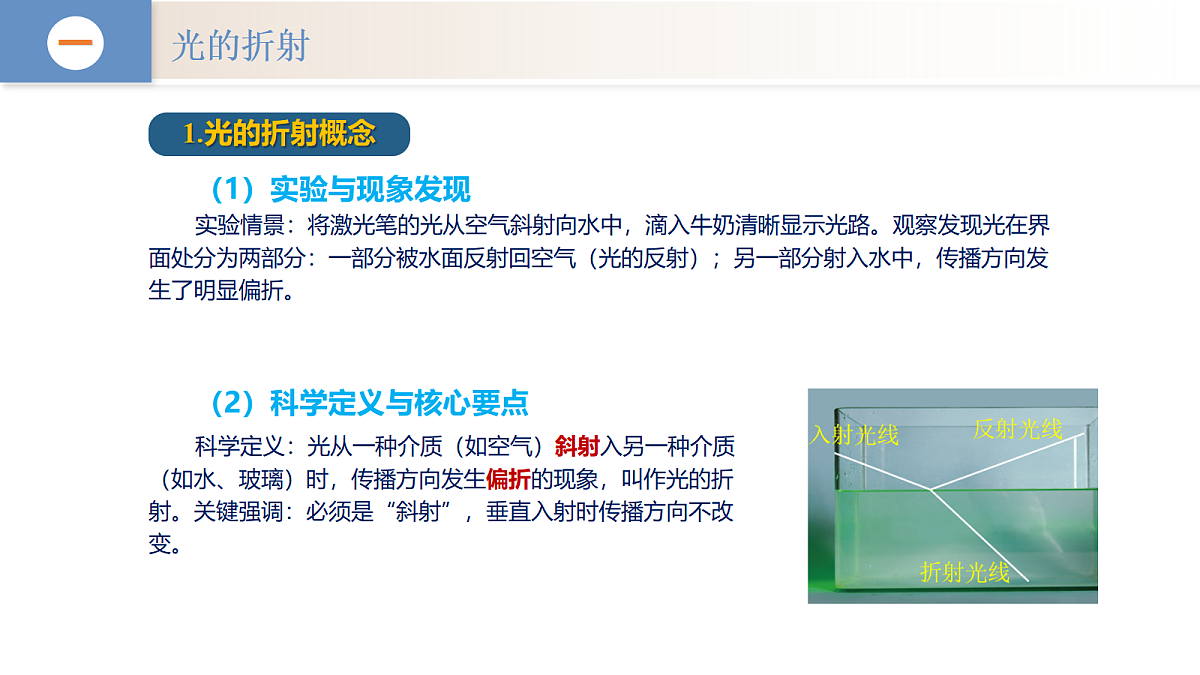

（1）实验与现象发现实验情景：将激光笔的光从空气斜射向水中，滴入牛奶清晰显示光路。观察发现光在界面处分为两部分：一部分被水面反射回空气（光的反射）；另一部分射入水中，传播方向发生了明显偏折。
（2）科学定义与核心要点科学定义：光从一种介质（如空气）斜射入另一种介质（如水、玻璃）时，传播方向发生偏折的现象，叫作光的折射。关键强调：必须是“斜射”，垂直入射时传播方向不改变。

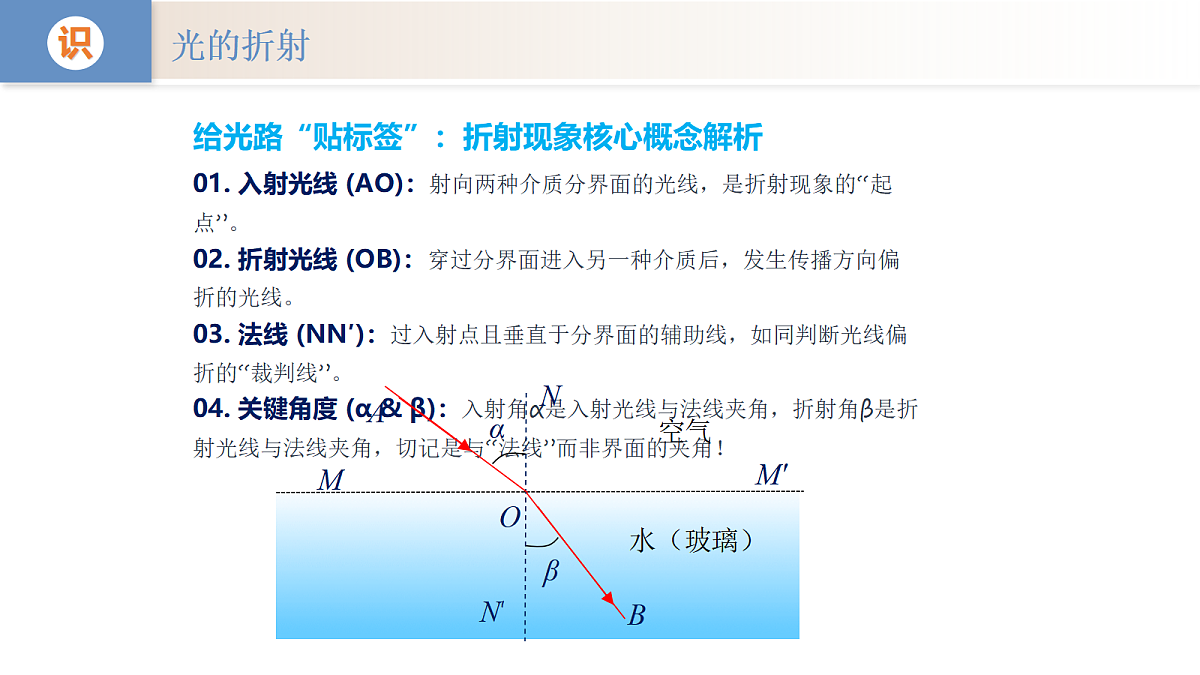

给光路“贴标签”：折射现象核心概念解析01. 入射光线 (AO)：射向两种介质分界面的光线，是折射现象的“起点”。02. 折射光线 (OB)：穿过分界面进入另一种介质后，发生传播方向偏折的光线。03. 法线 (NN′)：过入射点且垂直于分界面的辅助线，如同判断光线偏折的“裁判线”。04. 关键角度 (α & β)：入射角α是入射光线与法线夹角，折射角β是折射光线与法线夹角，切记是与“法线”而非界面的夹角！
关于折射的三个“小秘密”01. 反射与折射的“二重奏”：当光斜射到两种介质分界面时，会同时发生反射与折射现象。一部分光被反射回原介质，另一部分则折射进入新介质，二者如形影不离的兄弟，共同存在于界面之上。02. 折射只发生在介质“边境线”：折射的发生地点是两种介质的分界面，因为光在不同介质中的传播速度存在差异，就像在操场与沙滩跑步速度不同，速度的改变直接导致了光线传播方向的偏转。03. 不均匀介质也能让光“迷路”：即便处于同一种介质中，若密度分布不均匀，光也会发生折射。例如太阳光穿过大气层时，因空气密度随高度变化，光线会发生弯曲，这也是星星闪烁的原因之一。
介质密度不均引发的光线偏折
01.提出我们的探究问题
❓ 生活中的视觉“陷阱”：夏天看到清澈的池水看似仅及腰深，实际却深不可测，这正是光的折射在“捣鬼”。当光从水中斜射入空气，传播路径发生偏折，让我们产生了深度误判。1. 方向之谜：光线从一种介质进入另一种介质时，传播方向会如何偏折？是向法线靠拢，还是远离法线而去？2. 位置关系：折射光线与入射光线，分别位于法线的哪一侧？它们的分布是否存在固定的规律？3. 角度较量：折射角与入射角之间究竟谁大谁小？它们的数值变化又遵循着怎样的定量关系？
【猜想与假设】? 开动脑筋大胆猜！结合生活经验与思考，和小组同学讨论并记录你们的猜想：猜想一：当光从空气斜射入水/玻璃中，光线可能向______偏折？猜想二：折射光线和入射光线，应该位于法线的哪一侧？猜想三：此时折射角与入射角的大小关系是怎样的？
A. 法线方向 / B. 远离法线
A. 大于 B. 小于 C. 等于
A. 同侧 / B. 两侧
【实验器材准备】为了验证猜想，我们需要用到：激光笔、半圆形玻璃砖、圆形刻度光盘（带角度标识）。
①将半圆形玻璃砖置于圆形刻度盘上，用激光笔让光从空气以30°、45°、60°等不同角度斜射入玻璃砖平面，观察空气与玻璃砖中的光束路径，精准记录每次实验的入射角与折射角数据。②调转玻璃砖的放置方向，使激光笔发出的光从玻璃斜射入空气中，重复上述的观察步骤，对比光路变化并完整记录对应的实验数据。
实验进行时（Part 2）
01. 光的垂直入射探究
操作：让激光笔发出的光束沿着法线方向（垂直于界面），分别完成“空气→玻璃”和“玻璃→空气”的入射操作。思考核心：在垂直入射的特殊情况下，光线穿过介质界面时，传播方向是否会发生偏折？这与斜射的现象有何本质区别？
02. 验证光路的可逆性
操作：第一步，让光从空气斜射入玻璃砖，标记入射光与折射光的路径；第二步，让激光沿原折射光的反方向射入玻璃砖，观察出射光的走向。关键观察：逆向射入的光束，最终在空气中的出射光线，是否与最初的入射光线完全重合？这验证了光在折射现象中遵循“光路可逆”的基本原理。
总结：垂直入射时传播方向不改变；在折射现象中，光路是可逆的。这两个结论完善了我们对光的折射规律的认知。
【收集证据】实验数据记录表格：
【分析论证 · 核心结论】
01. 空气斜射入玻璃/水：折射光线向法线方向偏折，折射角小于入射角；且入射角增大（减小）时，折射角也随之增大（减小）。02. 玻璃/水斜射入空气：折射光线远离法线方向偏折，此时折射角大于入射角，遵循光路可逆的基本规律。03. 光线垂直入射界面：传播方向不发生改变，入射光线与折射光线重合，此时入射角和折射角均等于0°。
（1）核心结论：折射现象中的光路可逆性在光的折射现象中，光路是完全可逆的。这是光传播的重要特性之一，与光的反射现象中的光路可逆性是统一的物理规律。无论光从空气射入水或玻璃，还是从水或玻璃射回空气，只要传播路径反向，光线就会沿着原路径精准返回。
（2）通俗理解与生活类比原理具象：若光线沿原折射光线的反方向入射，折射后必然沿原入射光线的路径射出。这就好比我们走在一条单行道上，往返的路线是完全重合的。生活例子：从家到学校的路线是固定的，从学校回家走的也是同一条路，光的传播路径就遵循这样的“往返同途”规则。
5. 情景探究：照亮水中的小石子两位同学想用激光笔照亮水中的小石子。同学甲认为石子在看到的位置下方，于是向看到的下方照射；同学乙则直接向看到的小石子方向照射。请问谁的操作能成功照亮石子？请结合光的折射规律作图分析。
结论：同学乙的方法可以照亮小石子。原理：人眼看到的水中石子是光的折射形成的虚像（位置偏高）。光的折射路径是可逆的，当从看到虚像的方向（逆着折射光线）射入激光，光线在水面折射后会沿原路径传播，最终正好照到真实的石子上。
答案：乙同学能照亮小石子。1. 看到的并非实物：我们眼睛看到的水中小石子，其实是它的虚像（B点），该虚像的位置比实际石子（A点）要更浅，这是光的折射导致的视觉偏差。2. 成像的光路原理：实际石子A反射的光线从水中斜射入空气中时发生折射，折射光线向水面偏折后进入眼睛，我们逆着折射光线看去，便看到了变浅的虚像B。3. 利用光路可逆：根据光路可逆原理，若激光笔沿着看到虚像B的方向照射，光线在水面折射后，会沿着原来的入射光路反向传播，最终精准射到实际的石子A上。4. 结论推导：因此，乙同学朝着看到的虚像方向照射激光，就能成功照亮真实的小石子，该方法是完全正确的。
我们都见过斜放入水中的筷子在水面处好像“折断”了。动手做一做，你看到水中的筷子是向上弯折还是向下弯折？为什么？
现象：看到水中的筷子是向上弯折的。原因：这是光的折射现象。筷子上的光线从水中斜射入空气中时，折射角大于入射角，折射光线远离法线。人眼逆着折射光线看去，看到的是筷子在水中部分的虚像，这个虚像的位置比实际筷子的位置要偏高，因此视觉上就觉得筷子在水面处向上弯折了。
练习与应用 6 · 详细解析
核心现象：将筷子插入水中，我们看到水中的筷子部分是向上弯折的，这是光的折射现象导致的视觉效果。原理解析：1. 研究起点：选取筷子在水中的尖端A点作为研究对象，A点发出的反射光从水中斜射向空气中。2. 折射规律：光从水（光密介质）斜射入空气（光疏介质）时，折射角大于入射角，光线会向远离法线的方向偏折。3. 大脑误判：人的大脑本能认为光是沿直线传播的，会逆着进入眼睛的折射光线看去，感觉光像是从折射光线反向延长线的交点B发出的。4. 虚像形成：B点即为A点的虚像，虚像B的位置比实际位置A更浅（靠近水面）；筷子水下各点均形成此类虚像，最终呈现出筷子向上弯折的整体视觉。
基础关的知识我们已经顺利攻克！接下来挑战升级，这一环节我们将通过进阶题型，深度探究光的折射规律在复杂场景中的应用。这些题目将检验大家对折射角度变化、介质转换及实际现象解释的掌握程度，敢不敢接受挑战，用所学知识破解难题？
1.下列光现象中，由于光的折射形成的是（ ）A．手影 B．筷子错位 C．水中倒影 D．小孔成像
A．手影的形成是因为光在同种均匀介质中沿直线传播，光被手遮挡后，在后方形成阴影区域，故A不符合题意；B．筷子在水中发生错位，是光从水中斜射入空气中时，传播方向发生偏折形成的，属于光的折射现象，故B符合题意；
C．水中倒影属于平面镜成像，是光的反射现象形成的虚像，故C不符合题意；D．小孔成像是光沿直线传播通过小孔后在光屏上形成的实像，故D不符合题意。综上，正确答案是B。
光的直线传播现象　　　光的折射现象　　　光的反射现象　　　光的直线传播现象
提升训练 1 · 解析
正确答案：BA. 手影现象：由光的直线传播形成。光在传播过程中被手遮挡，在手的后方形成了光照不到的暗区，这是直线传播的典型应用。B. 筷子错位（正确）：当光从水中斜射入空气中时，发生了光的折射现象，导致我们看到的筷子在水面处的位置发生偏移，看起来像是“折断”了，这是光的折射的直观体现。C. 水中倒影：平静的水面相当于平面镜，岸上的景物通过水面反射形成正立、等大的虚像，属于光的反射现象，而非折射。D. 小孔成像：光通过小孔后在光屏上形成倒立的实像，其原理是光的直线传播，与光的折射无关。
这一现象的核心是光的折射规律：池底A点发出的光线从水中斜射入空气时，在水面发生折射，折射角大于入射角。折射光线远离法线进入人眼，人眼逆着折射光线看去，看到的是A点的虚像B，虚像的位置比实际位置偏高。画图关键：先连接人眼与虚像B，与水面的交点为折射点；再连接折射点与实际点A作为入射光线，折射点与人眼作为折射光线，并标注光线传播方向。
02.小华用所学物理知识给同学们讲解防溺水常识，劝告同学们不要私自下水游泳，因为看起来很浅的水池实际会很深。图中A是水池底的一点，B为人眼看到的该点的位置，请帮小华画出造成此现象的光路图。
提升训练 2 · 解析
01. 确定折射点：连接人眼和虚像B点，这条连线与水面的交点O，就是光线发生折射的关键位置，也是作图的核心起点。02. 绘制入射光线：从实际的池底发光点A出发，画一条直线连接到折射点O，这一段光线位于水中，是实际的入射光线。03. 绘制折射光线：从折射点O出发，画一条直线连接到人的眼睛，这一段光线位于空气中，是折射后的光线。04. 标注传播方向：务必在光线上标上箭头，明确光的传播路径是从A到O，再从O射入眼睛，体现光路的方向性。05. 补全法线辅助：在折射点O处，画一条垂直于水面的虚线作为法线。此时可观察到，光从水斜射入空气时，折射角大于入射角，这也是池底看起来变浅的本质原因。
3.如图所示，是两束光在玻璃和空气中传播的光路，①和②是入射光线，③和④是折射光线。其中入射光线②与折射光线______是同一束光，界面的上方是______（选填“玻璃”或“空气”）。
根据光的折射定律，入射光线、法线、折射光线在同一平面内，且折射光线与入射光线分居法线两侧。结合光路图的角度关系分析，入射光线②经折射后对应的是折射光线③；又因为光从玻璃斜射入空气时折射角大于入射角，由此判断出界面的上方是空气。
提升训练 3 · 解析
【核心答案】入射光线②与折射光线③是同一束光，界面的上方是空气，下方为玻璃介质。01. 寻找“光线伴侣” —— 分居法线两侧依据“入射光线和折射光线分居法线两侧”的规律配对：入射光线②在法线一侧，折射光线③在另一侧，故②与③为一对；同理可判断①与④为另一对（反射光线组）。02. 判断介质环境 —— 比较角度大小假设界面上方为空气，下方为玻璃。光线②从空气射入玻璃，折射光线③向法线靠拢，折射角小于入射角，与实际光路观测结果一致，验证假设成立。03. 最终结论 —— 确定空间分布综上分析，界面上方为光疏介质（空气），下方为光密介质（玻璃），且光线②为入射光，③为折射光，光路方向符合光的折射定律。
诗句“大漠孤烟直，长河落日圆”描绘了壮丽的自然景象。实际上诗人看到的落日并非太阳的实际位置，而是太阳光穿过不均匀的大气层时发生了______，进而形成的______（选填“实”或“虚”）像，此时太阳的实际位置在示意图中的______（选填“甲”或“乙”）处。
解析：地球周围的大气层上疏下密，太阳光从太空进入大气层时，会发生折射现象。我们逆着折射光线看去，看到的是太阳的虚像，这个虚像的位置比太阳的实际位置要高。因此当我们看到太阳“落山”时，其实太阳的实际位置已经在地平线以下，对应图中的乙位置。
核心答案：我们看到的落日是太阳光经不均匀大气层折射所成的虚像，太阳的实际位置在图中的乙位置。1. 介质不均匀：地球大气层越靠近地面越稠密，高空则稀薄，光在这种密度变化的介质中传播时，会发生连续的折射现象。2. 光路发生弯曲：当太阳实际落到地平线以下（乙位置）时，其发出的光线斜射向大气层，折射光线会逐渐向地面方向弯曲。3. 视觉形成虚像：这些弯曲的折射光线进入人眼后，大脑会逆着光线的传播方向去判断，从而看到一个位置偏高的太阳虚像（视位置甲）。4. 现象结论：因此，当我们肉眼看到“落日”挂在地平线上时，真实的太阳其实早已沉入地平线之下，我们所见皆是折射形成的虚像。
5.有一圆柱形敞口容器，从其左侧某一高度斜射入一束激光，在容器底部产生一个光斑O，如图所示。下列操作将使光斑向左移动的是（ ）A.保持水面的高度和入射点不变，使激光的入射角增大B.保持激光射入的角度不变，使水面上升C.保持水面的高度不变，使激光笔向右平移D.保持激光射入的角度不变，使水面下降
A.保持水面高度和入射点不变，入射角增大则折射角也增大，激光束在水中的传播路径会更偏右，光斑向右移动，故A错误。B、D.入射角不变时，水面上升，入射点左移，折射光线平行左移，光斑左移；水面下降，入射点右移，光斑右移，故B正确，D错误。
C.水面高度不变，激光笔右移，入射点右移，折射光线也右移，光斑随之右移，故C错误。综上，正确答案为 B。
提升训练 5 · 解析
正确答案：BA. 入射角增大：入射角增大时折射角也增大，折射光线会更远离法线，导致光斑向右移动，故A错误。B. 水面上升：水面上升，新的入射点向左移动；由于入射角不变，折射角也不变，折射光线与原折射光线平行，因此新的光斑会向左移动，故B正确。C. 激光笔向右平移：入射点随激光笔向右移动，折射光线也随之右移，光斑会向右移动，故C错误。D. 水面下降：与水面上升相反，入射点向右移动，折射光线平行右移，光斑向右移动，故D错误。
核心概念：光的折射光从一种介质斜射入另一种介质时，传播方向发生偏折的现象，这是光学最基础的核心原理。
两大规律：偏折与可逆斜射时折射光线向/离法线偏折，入射角与折射角同增同减；且在折射现象中，光路始终是可逆的。
应用：特殊情况与生活垂直入射方向不变；不均匀介质也会折射。池水变浅、筷子弯折、海市蜃楼等都是折射的直观体现。
课堂总结：我们的收获与总结
