南方版(2024)八年级下册（第4册）第12课 3D 模型设计与创作教学课件ppt

这是一份南方版(2024)八年级下册（第4册）第12课 3D 模型设计与创作教学课件ppt，共34页。PPT课件主要包含了它们有什么不同，二维2D世界，三维3D世界，D技术就在我们身边，影视娱乐，建筑设计，创客教育，医疗领域，探索之旅，认识3D世界等内容，欢迎下载使用。

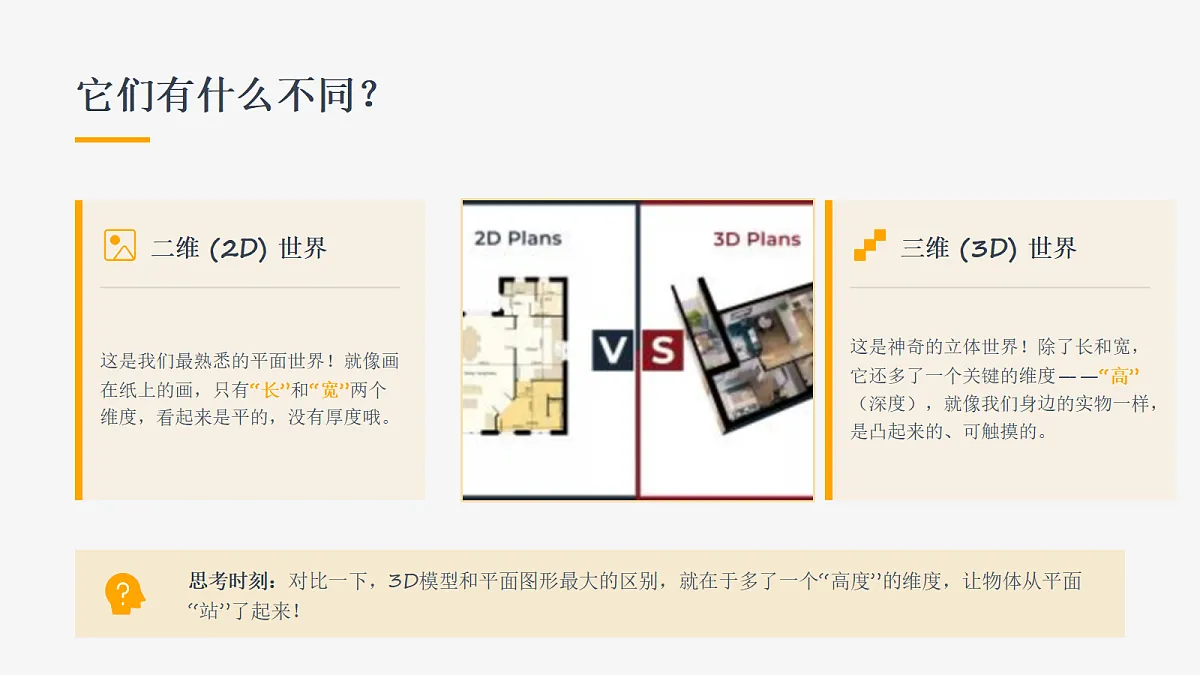

这是我们最熟悉的平面世界！就像画在纸上的画，只有“长”和“宽”两个维度，看起来是平的，没有厚度哦。
这是神奇的立体世界！除了长和宽，它还多了一个关键的维度——“高”（深度），就像我们身边的实物一样，是凸起来的、可触摸的。
思考时刻：对比一下，3D模型和平面图形最大的区别，就在于多了一个“高度”的维度，让物体从平面“站”了起来！

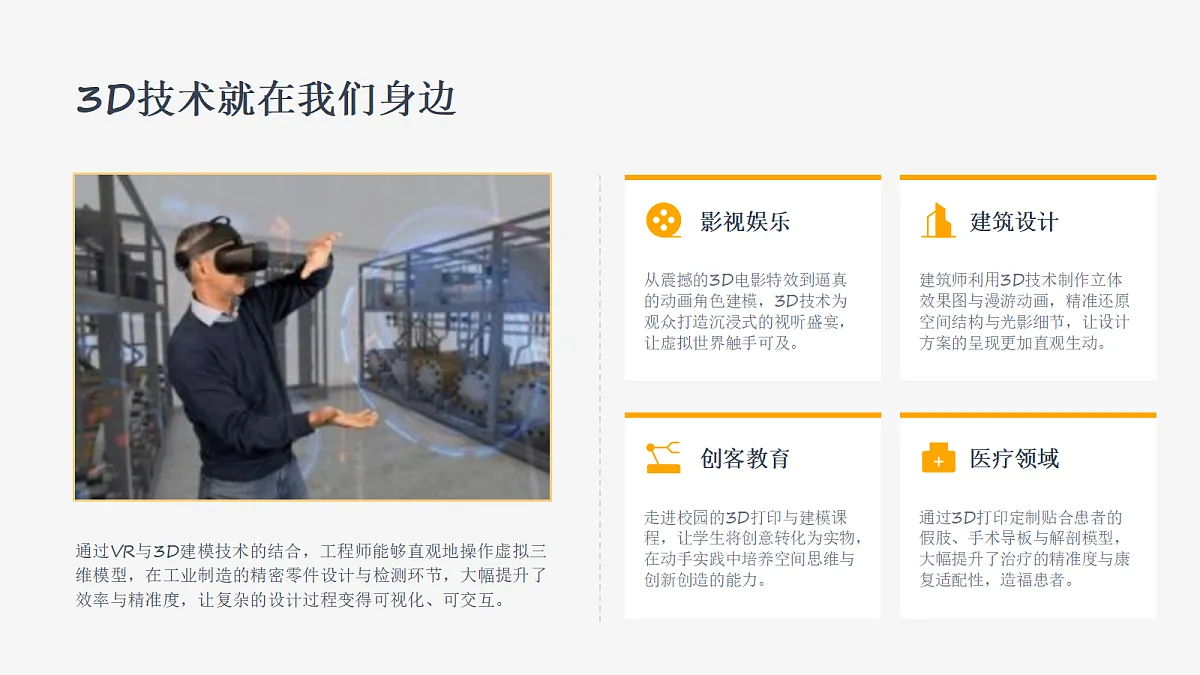

通过VR与3D建模技术的结合，工程师能够直观地操作虚拟三维模型，在工业制造的精密零件设计与检测环节，大幅提升了效率与精准度，让复杂的设计过程变得可视化、可交互。
从震撼的3D电影特效到逼真的动画角色建模，3D技术为观众打造沉浸式的视听盛宴，让虚拟世界触手可及。
建筑师利用3D技术制作立体效果图与漫游动画，精准还原空间结构与光影细节，让设计方案的呈现更加直观生动。
走进校园的3D打印与建模课程，让学生将创意转化为实物，在动手实践中培养空间思维与创新创造的能力。
通过3D打印定制贴合患者的假肢、手术导板与解剖模型，大幅提升了治疗的精准度与康复适配性，造福患者。

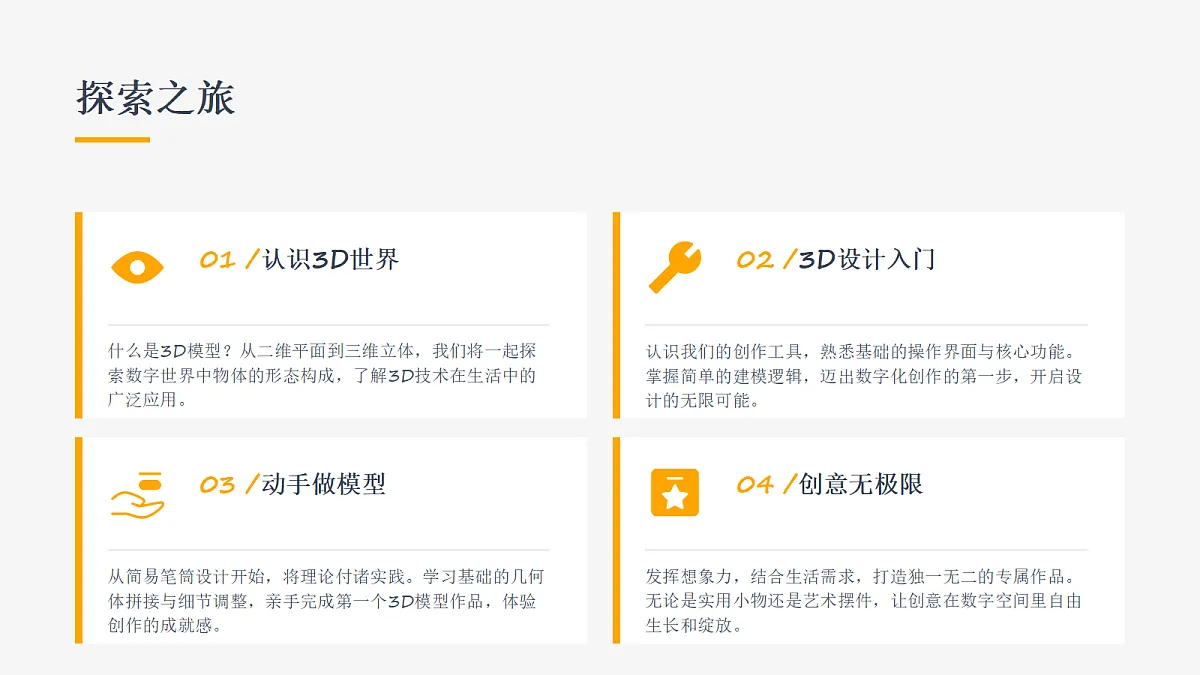

什么是3D模型？从二维平面到三维立体，我们将一起探索数字世界中物体的形态构成，了解3D技术在生活中的广泛应用。
认识我们的创作工具，熟悉基础的操作界面与核心功能。掌握简单的建模逻辑，迈出数字化创作的第一步，开启设计的无限可能。
从简易笔筒设计开始，将理论付诸实践。学习基础的几何体拼接与细节调整，亲手完成第一个3D模型作品，体验创作的成就感。
发挥想象力，结合生活需求，打造独一无二的专属作品。无论是实用小物还是艺术摆件，让创意在数字空间里自由生长和绽放。

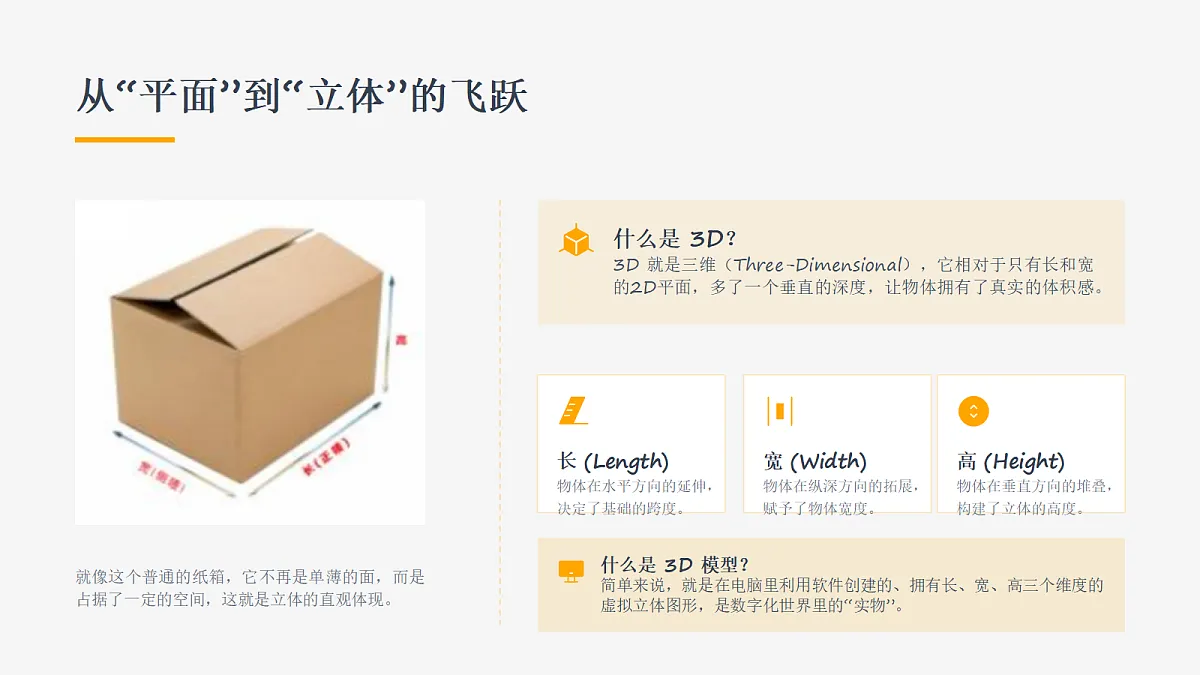

从“平面”到“立体”的飞跃
就像这个普通的纸箱，它不再是单薄的面，而是占据了一定的空间，这就是立体的直观体现。
什么是 3D？3D 就是三维（Three-Dimensinal），它相对于只有长和宽的2D平面，多了一个垂直的深度，让物体拥有了真实的体积感。
长 (Length)物体在水平方向的延伸，决定了基础的跨度。
宽 (Width)物体在纵深方向的拓展，赋予了物体宽度。
高 (Height)物体在垂直方向的堆叠，构建了立体的高度。
什么是 3D 模型？简单来说，就是在电脑里利用软件创建的、拥有长、宽、高三个维度的虚拟立体图形，是数字化世界里的“实物”。

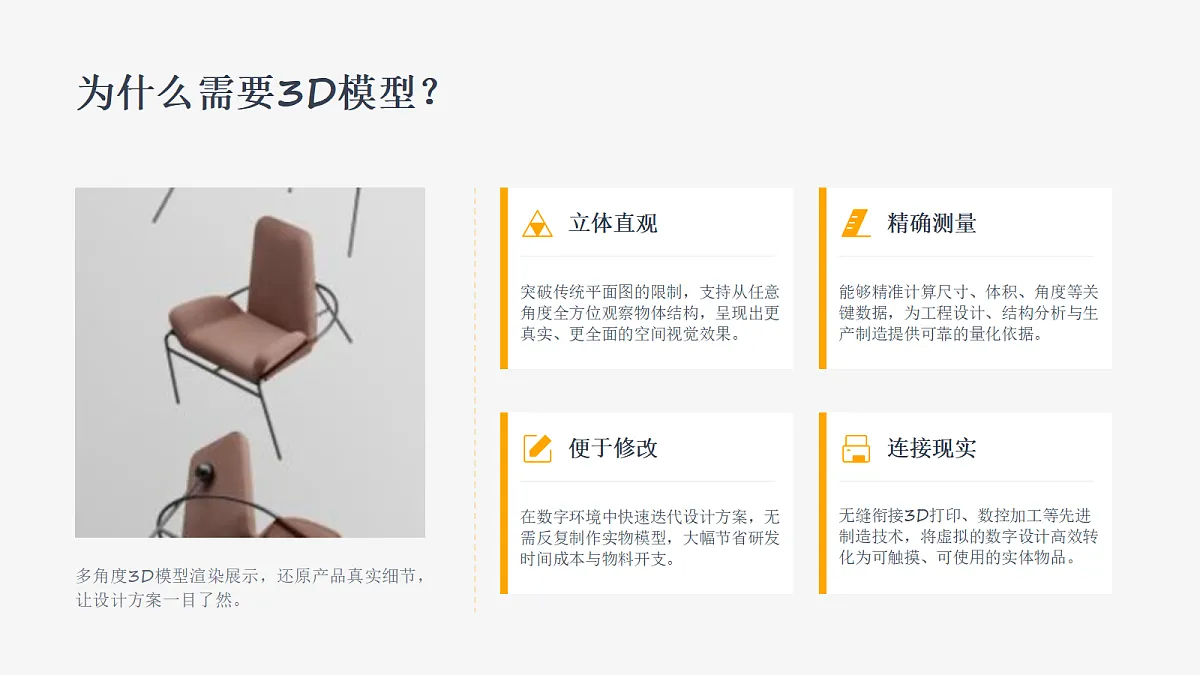

多角度3D模型渲染展示，还原产品真实细节，让设计方案一目了然。
突破传统平面图的限制，支持从任意角度全方位观察物体结构，呈现出更真实、更全面的空间视觉效果。
能够精准计算尺寸、体积、角度等关键数据，为工程设计、结构分析与生产制造提供可靠的量化依据。
在数字环境中快速迭代设计方案，无需反复制作实物模型，大幅节省研发时间成本与物料开支。
无缝衔接3D打印、数控加工等先进制造技术，将虚拟的数字设计高效转化为可触摸、可使用的实体物品。

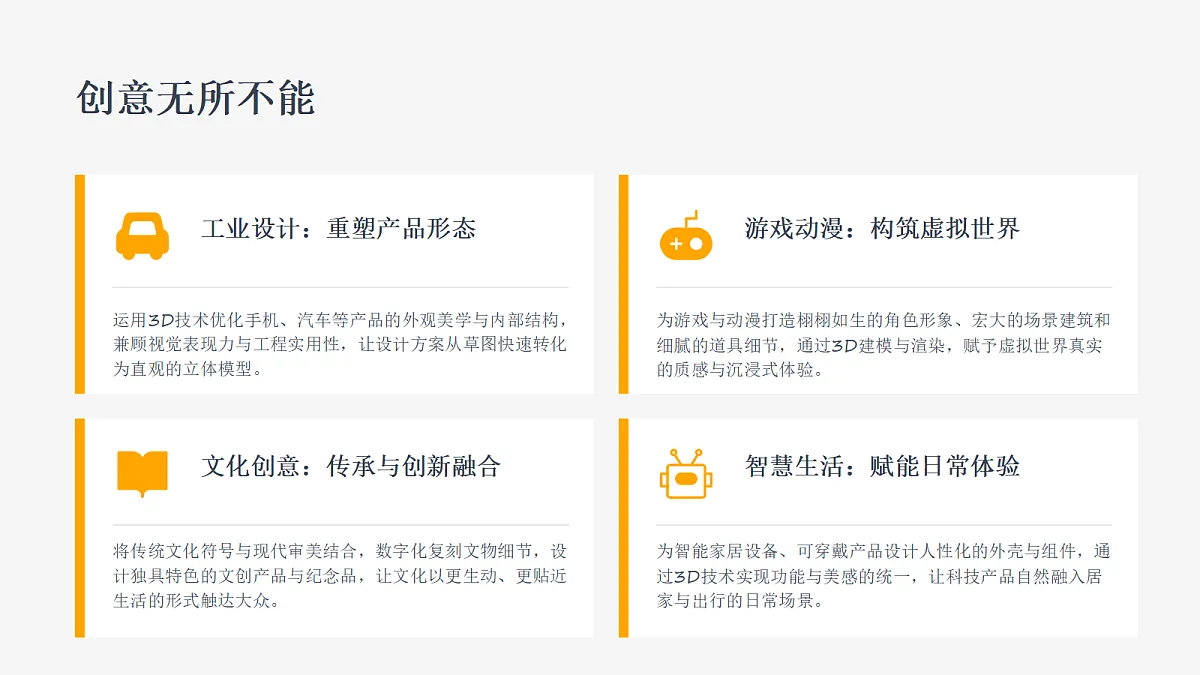

工业设计：重塑产品形态
运用3D技术优化手机、汽车等产品的外观美学与内部结构，兼顾视觉表现力与工程实用性，让设计方案从草图快速转化为直观的立体模型。
游戏动漫：构筑虚拟世界
为游戏与动漫打造栩栩如生的角色形象、宏大的场景建筑和细腻的道具细节，通过3D建模与渲染，赋予虚拟世界真实的质感与沉浸式体验。
文化创意：传承与创新融合
将传统文化符号与现代审美结合，数字化复刻文物细节，设计独具特色的文创产品与纪念品，让文化以更生动、更贴近生活的形式触达大众。
智慧生活：赋能日常体验
为智能家居设备、可穿戴产品设计人性化的外壳与组件，通过3D技术实现功能与美感的统一，让科技产品自然融入居家与出行的日常场景。

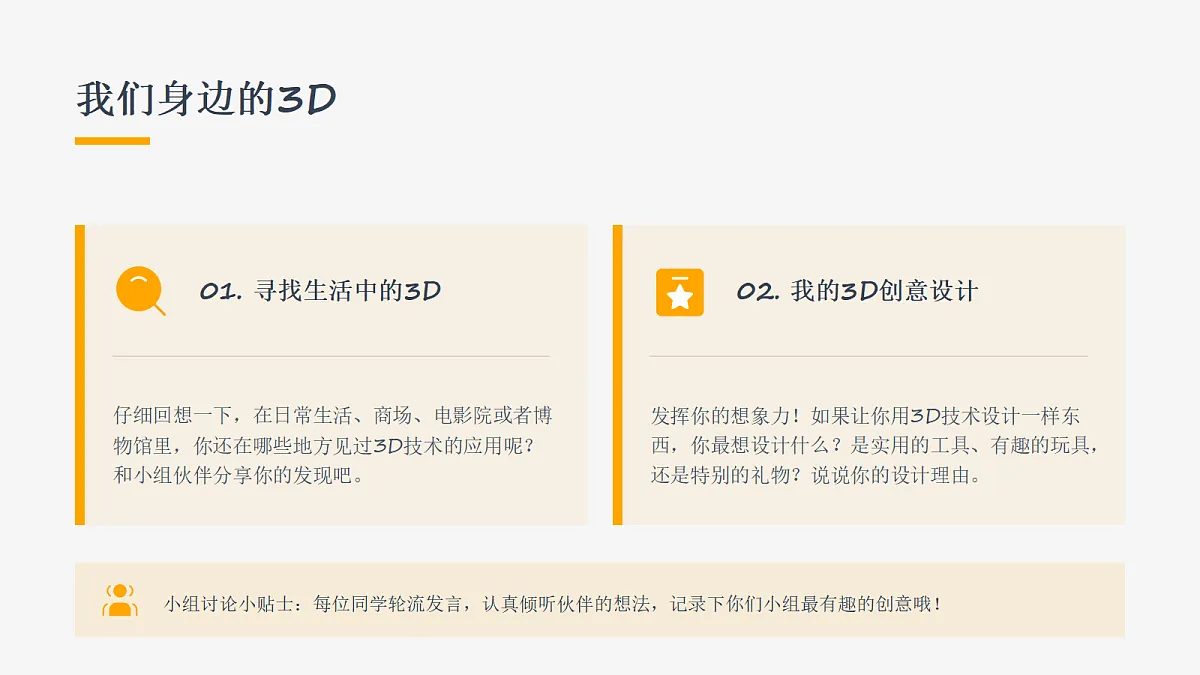

01. 寻找生活中的3D
仔细回想一下，在日常生活、商场、电影院或者博物馆里，你还在哪些地方见过3D技术的应用呢？和小组伙伴分享你的发现吧。
02. 我的3D创意设计
发挥你的想象力！如果让你用3D技术设计一样东西，你最想设计什么？是实用的工具、有趣的玩具，还是特别的礼物？说说你的设计理由。
小组讨论小贴士：每位同学轮流发言，认真倾听伙伴的想法，记录下你们小组最有趣的创意哦！
指拥有长、宽、高三个维度的空间，是相对于只有长和宽的2D平面而言的立体空间形式，也是我们真实世界的存在形态。
通过计算机软件创建的、在数字空间中呈现的立体图形，它是现实物体在虚拟世界中的数字化表达，是3D设计与应用的核心载体。
摆脱平面限制，可从任意角度观察物体结构，视觉效果更真实，理解更轻松。
基于数字化数据构建，尺寸、比例、距离均可精准计算，减少误差，提升精度。
参数化设计让修改变得简单高效，无需重复绘制，可快速迭代方案，节省时间。
可无缝对接3D打印、数控加工等制造技术，让虚拟设计轻松转化为现实实物。
接下来，让我们打开3D设计软件，释放创意灵感，正式开启这场奇妙的三维创作之旅！
认识新朋友：3D One
软件界面直观展示，清晰的功能分区让我们能快速找到想要的工具，开启创意建模之旅。
专为青少年量身打造3D One 是国内首款专门面向中小学创客教育研发的三维设计软件，贴合青少年认知特点与学习习惯。
界面友好，功能清晰采用简洁的模块化布局，常用工具一目了然，无需复杂的专业背景知识，即可轻松识别和操作。
操作简单，极易上手以“拖拽+点击”的交互方式为主，降低了建模门槛，初学者能快速掌握基础操作，快速产出作品。
3D One的“驾驶舱”
熟悉软件界面是掌握3D建模的第一步，清晰的功能分区让我们能快速找到所需工具，开启创意之旅。
软件的“总指挥部”，包含文件、编辑、视图等基础命令，是操作流程的核心起点。
建模的“魔法棒”，集合了草图绘制、实体特征等各类工具，让创意转化为模型的关键。
我们的“数字画布”，模型在这里实时呈现，可从多角度缩放、旋转，全方位观察设计效果。
精准的“定位仪”，实时显示模型的坐标数值，帮助我们对模型位置进行毫米级的精确调整。
模型的“GPS”定位系统
在3D空间里，任何一点的位置，都可以通过这三个相互垂直的坐标轴精确描述，就像现实世界中的GPS导航一样精准。
X轴：左右延伸的标尺它是坐标系的基础横轴，决定了物体在水平面上的左右位置，是构建空间感的第一步。
Y轴：前后纵深的维度作为垂直于X轴的水平轴，它赋予了物体前后方向的位置信息，让平面开始有了延伸的空间。
Z轴：上下高低的关键这是三维空间独有的垂直轴，它定义了物体的高度，让我们从二维的平面彻底迈向了立体的三维世界。
思考时刻：对比我们熟悉的平面图形（只有X和Y轴），多出来的Z轴究竟为我们打开了怎样的新视角？它对理解现实世界有什么重要意义？
这是最基础的立方体模型，它是构建所有复杂结构的基石，简单的形状也能组合出无限可能。
复杂的3D模型本质上都是由简单的基础几何体组合、变形而来的。就像搭积木一样，掌握这些基础“零件”，就能拼出丰富多彩的数字世界。
最基础的六面体结构，拥有规整的空间感，常用于构建建筑、家具等方正物体的基础。
球体 (Sphere)
完美的对称几何体，表面由曲面构成，适合表现球类、星球、圆润的角色部件等。
圆柱体 (Cylinder)
由两个圆形底面和一个曲面组成，是制作管道、柱子、瓶罐等物体的核心形状。
底面为圆，侧面收于一点，常用于制作尖顶建筑、冰淇淋甜筒、灯罩等锥形物体。
模型的“变形金刚”三兄弟
在3D建模软件中，移动、旋转、缩放工具通常以直观的Gizm图标呈现，帮助我们精确控制模型的空间状态。
移动：定位模型的基石拖动坐标轴上的红、绿、蓝色箭头，就能把模型精准地放到场景中合适的位置，是调整空间布局的第一步。
缩放：掌控模型的大小拖动模型上的控制点或立方体Gizm，自由调整模型的整体尺寸，让它在场景中呈现出合适的比例关系。
旋转：调整模型的角度点击旋转工具后拖动环形Gizm，让模型在三维空间中转动，便于从各个角度观察和调整模型的姿态。
搭积木的智慧：组合与拆分
图示：3D软件中的布尔运算效果展示，直观呈现原始模型经过“求交、求并、相减”等操作后的形态变化，是理解组合与拆分的核心视觉案例。
就像搭积木一样，把多个原本独立的3D模型“粘”在一起，合并成为一个不可分割的整体，是构建复杂物体的基础加法逻辑。
利用一个模型作为“刀具”，去“挖空”另一个模型，从而创造出独特的镂空、挖孔或开槽效果，是实现细节设计的关键减法思维。
核心思想：复杂模型的构建逻辑 = 基础几何体的堆叠 + 布尔运算等编辑工具的灵活运用。
小练习：我的第一个模型
✨ 核心任务：搭建“迷你小屋”
我们要创建一个立方体作为房子的主体，再创建一个球体作为屋顶装饰。通过基础工具的组合，完成你的第一个3D模型作品！
效果预览：立方体作为坚实的屋身，球体点缀在顶部，调整比例和角度，让小屋看起来更协调可爱。
选择“移动”工具，精准拖动球体，把它稳稳放置在立方体的顶部中心位置。
使用“缩放”工具拖拽控制点，将球体调整到和立方体比例协调的大小，让屋顶更美观。
切换“旋转”工具，从正面、侧面、顶部等不同角度查看模型，检查整体的组合效果。
界面认知：熟悉核心布局
全面认识软件的菜单栏、工具栏与视图区，厘清各功能区域的逻辑关系，建立流畅的操作视野，为后续建模打下基础。
坐标理解：构建空间感知
深入理解三维空间中X、Y、Z轴的定义与方向含义，掌握空间位置的描述方法，建立精准的空间想象力与定位能力。
工具掌握：熟练基础操作
熟练运用模型创建、移动、缩放、旋转等核心工具，掌握参数调节的技巧，能够精准控制模型形态，实现基础的建模操作。
思维进阶：掌握核心逻辑
领悟“拆分复杂模型为简单几何体”与“组合基础元素成整体”的核心建模思想，建立系统化、结构化的设计思维模式。
挑战：设计你的专属笔筒
这款紫色镂空笔筒采用蜂窝状结构设计，兼顾了实用性与美观性，是3D建模入门的经典实践案例，能充分锻炼空间想象力与细节把控能力。
核心任务：打造镂空圆柱笔筒
利用3D建模工具，设计并制作一个带有个性化镂空花纹的圆柱形收纳笔筒，将创意构思转化为可视化的立体模型，完成从无到有的创作过程。
掌握基础几何体的绘制，构建笔筒的圆柱主体结构。
运用布尔运算制作镂空效果，添加个性化的花纹细节。
调整材质与光影参数，渲染出逼真的最终成品效果。
核心思路：笔筒是典型的空心柱状结构，无法直接绘制实心体。我们将采用“布尔差集”的方式，通过两个圆柱体的相减，来构建出均匀厚度的空心笔筒壁。
01. 创建外轮廓：大圆柱体在建模区绘制基础大圆柱，设置关键尺寸：半径 3cm，高度 10cm。这是笔筒的外壁基准，直接决定了成品的整体大小和开口直径。
02. 创建内空腔：小圆柱体创建略小的同轴圆柱体，半径 2.5cm，高度保持 10cm。该圆柱将作为“去除材料”，与大圆柱组合形成空心结构。
建模视图 - 双圆柱对齐预览
▌ 结构预览两个圆柱体在空间中完全同轴心对齐，大圆柱包裹小圆柱。此时的双层结构，就像一个未加工的“圆筒毛坯”，为后续差集运算提供了基础。
? 关键提示：务必确保两个圆柱体的轴心完全重合，否则差集后笔筒壁会出现厚薄不均的缺陷。
在绘图区域中，先点击选中作为笔筒外壁的大圆柱体，这是我们操作的基础模型，也是差集运算的被减对象。
按住键盘上的Shift 键，再用鼠标点击选中位于中心的小圆柱体。这一步是为了同时选中两个模型，准备进行布尔运算。
在顶部菜单栏中找到“布尔运算”工具，点击选择“差集”选项。软件会自动用大圆柱减去小圆柱的体积，完成结构生成。
最终效果：构建空心笔筒结构大圆柱被挖去中间的小圆柱后，形成了具有均匀壁厚的空心圆环柱体，这就是笔筒的主体结构。差集运算让我们能快速从实体中“抠出”内部空间，是制作中空模型的核心技巧。
核心思路：巧用“差集”工具做减法延续基础建模的思路，我们不直接绘制花纹，而是先制作一个“模具”形状，再通过布尔运算中的“差集”功能，在笔筒的实体壁上“挖”出想要的镂空图案，让设计更具层次感。
01. 创建花纹“模具”小立方体
在画布中新建一个基础立方体，设置尺寸为长2cm、宽1cm、高1cm，这个小方块将作为后续镂空操作的关键“刀具”。
02. 移动并精准贴合笔筒表面
使用软件的“移动”工具，将小立方体精确对齐到笔筒的外侧面上，确保其位置和角度与设计的花纹布局完全重合。
操作提示：在移动对齐时，可以开启软件的“吸附”功能，让小立方体自动贴合笔筒壁，提高定位的精准度。
在画面中选中小立方体，使用软件的“复制”功能，快速生成一个完全一样的新图形，这是高效制作花纹的第一步。
将复制出来的小立方体拖动到笔筒旁的新位置，让花纹分布更均匀，为后续排列打下基础，注意保持间距的协调。
多次重复“复制-移动”的操作，不断调整每个小立方体的位置和角度，直到围绕笔筒的花纹排列达到你满意的视觉效果。
创意小贴士：不要局限于一种样式哦！除了小立方体，还可以尝试复制圆形、三角形等不同形状的基础图形，组合出更丰富、更有个性的装饰花纹，让你的笔筒设计独一无二。
步骤2：再次运用“差集”
在模型编辑区中，先精准选中作为基础的“笔筒主体”模型，确保其处于激活选中状态，为后续运算做准备。
02 Shift 多选
按住键盘上的 Shift 键，依次选中场景中所有用作装饰花纹的小立方体，实现多个模型的同时选中操作。
在软件工具栏中找到“布尔运算”按钮，点击展开菜单后选择“差集”工具，系统将自动完成模型的减运算处理。
最终效果：原本的小立方体消失不见，笔筒壁上出现了与小立方体形状对应的漂亮镂空花纹，让普通的笔筒模型瞬间拥有了独特的装饰感与设计感。
步骤3：让模型“活”起来
通过渲染技术，将抽象的线框模型转化为具有真实光影、材质和细节的可视化成果，直观呈现设计方案的最终效果。
01. 赋予真实质感的渲染
点击渲染工具，为笔筒挑选木质、塑料等材质与心仪的配色，软件可实时预览光影和细节变化，让设计方案即刻呈现出逼真的视觉效果。
02. 导出可打印的格式
设计定稿后，将文件保存为.stl 格式。这是3D打印的通用标准格式，能精准传递模型的几何数据，直接对接3D打印机进行实物制作。
从构思草图到3D建模，每一个笔筒都凝聚着同学们的巧思与创意。无论是功能的实用性还是造型的独特性，都展现了大家天马行空的想象力与动手能力。
采用多边形切面设计，打破传统圆柱形态，利用错落的层级增加收纳分区，在视觉上极具冲击力，完美融合了艺术感与使用功能。
整合笔插、便签槽与手机支架功能，采用模块化拼接结构，可根据桌面空间自由组合形态，是学习与办公的贴心桌面小助手。
使用环保再生材料制作，表面保留自然纹理质感，底部设有可拆卸储水层，可种植小型多肉或绿植，让桌面收纳也能传递环保理念。
鼓励：大家的作品都非常棒！请积极提交自己的作品，分享你的创意，让每一个奇思妙想都被看见，让创意的火花持续绽放。
01 功能拓展：实用+便利
突破单一笔筒功能，巧妙设计手机支架结构，让文具收纳与电子设备摆放结合，打造桌面一体化的高效小站。
02 外观改造：趣味+吸睛
赋予作品拟人化的卡通形象，比如呆萌的小动物、充满科技感的机器人造型，让笔筒从“工具”变身成可爱的桌面伙伴。
03 文化融合：专属+印记
刻上你的专属名字、班级徽章或校训标语，融入独特的个人符号与集体记忆，让作品成为独一无二的文化载体。
04 主题设计：自然+共生
尝试“多肉花盆”一体式设计，将绿植养护与文具收纳结合，在方寸之间打造充满生机的微景观，感受自然之美。
思考一下，我们要把笔筒改成什么样？它的外观、功能、结构可以有哪些创新和变化？
改造过程中需要用到哪些工具和材料？比如剪刀、胶水、彩纸，还是更专业的手工工具？
小组里谁负责设计、谁负责制作、谁负责记录？合理的分工能让我们的效率更高哦！
动手第一步：绘制草图把刚才讨论的想法落实到纸上吧！用简单的线条画出笔筒的结构、细节和功能区域，让抽象的创意变成直观的画面，方便后续的制作和沟通。
运用今天学到的3D建模知识与设计技能，从构思草图到数字模型，亲手打造独一无二的创意笔筒。让想象力落地，在实践中探索设计的无限可能！
回顾草图绘制、尺寸标注与3D建模工具的核心操作，把课堂理论转化为可落地的设计细节，夯实每一步基础，为创意实现筑牢根基。
打开建模软件，从基础几何体开始搭建笔筒雏形，结合个性化的造型、纹理与功能分区，让脑海中的创意在屏幕上一步步具象化呈现。
创作中遇到操作卡点或思路瓶颈？老师会在教室全程巡回，针对大家的问题一对一指导，及时答疑解惑，助力创意顺利推进完成。
大胆尝试，无惧失误 —— 每一次调整都是向完美创意靠近的一步！
小组代表：创意作品展示
各组选派代表登台，借助大屏幕呈现团队精心打磨的3D创意作品。清晰阐述设计灵感的起源、核心思路的构建逻辑，以及作品中令人眼前一亮的创意亮点与关键技术实现细节，让观众沉浸式感受设计过程中的巧思。
展示小贴士：自信表达，重点突出设计中的“巧思”与“突破”，让创意被看见！
观察作品的独特视角、创意手法或技术应用，提炼出设计中值得肯定、可借鉴的闪光点。
理性分析作品中可完善的细节与逻辑，提出具体、可行的改进建议，共同探索更好的方向。
感悟沉淀：分享与学习的双向奔赴
在点评与交流中梳理收获：不仅是对他人作品的认知，更是对自身设计思维的复盘。将新方法、新思路沉淀下来，转化为属于自己的设计经验与成长养分。
从基础的主体构建，到细节的打磨雕刻，再到最终的材质渲染，我们已经掌握了一套标准化、系统化的完整创作流程。
熟练运用“差集”等布尔运算，突破单一几何形态的限制，让模型结构更复杂、更精致，实现从“会做”到“做精”的进阶。
跳出固定模板的束缚，结合实际需求和个人灵感，在模仿的基础上融入独特思考，完成从“复刻”到“原创”的质的飞跃。
从基础的灰色模型模仿起步，掌握核心技法，最终绽放出独属于自己的彩色创意，这是技术与艺术的完美融合。
01. 夯实 3D 基础认知
深入理解三维空间的核心概念，探索3D技术在工业制造、影视游戏、产品设计等领域的广泛应用场景，建立立体思维框架。
02. 掌握软件核心操作
熟悉主流3D设计软件的界面布局，理解三维坐标系原理，熟练运用移动、旋转、缩放等基础工具进行模型的基础操控。
03. 梳理标准建模流程
建立规范的设计思维：从需求拆解出发，经历基础搭建、细节编辑与优化，最后完成材质赋予与渲染输出，形成完整的作品闭环。
04. 激发创意设计灵感
不局限于技术实现，更要结合实际使用需求，大胆突破常规造型，将功能与美学结合，探索独一无二的3D创意表达形式。
课后思考：3D模型设计和物联网有什么联系？（提示：可以运用3D设计为各类物联网终端设备量身打造适配的外壳与结构）
希望大家能保持对未知的好奇心，在探索数字世界的旅途中不断突破边界。用3D技术作为表达的媒介，将脑海中的奇思妙想化作现实，创造出更多令人惊叹的精彩作品！
保持热爱，持续创造 —— 让每一次技术实践都成为点亮创意的火花。
