思考一下：这些场景你见过吗？
01. 智能家居一键控
早上出门时，只需打开手机APP，就能一键关闭家中所有的灯光和空调，既便捷又节能。
02. 智慧农业自动灌
农场里的传感器实时监测土壤湿度，当检测到干旱时，系统会自动开启灌溉设备，精准呵护作物生长。
03. 物流GPS实时追
物流车上的GPS定位系统，让我们在手机上就能实时查看快递的运输位置和预计送达时间，全程可视。
答案揭晓：物联网 (IT)

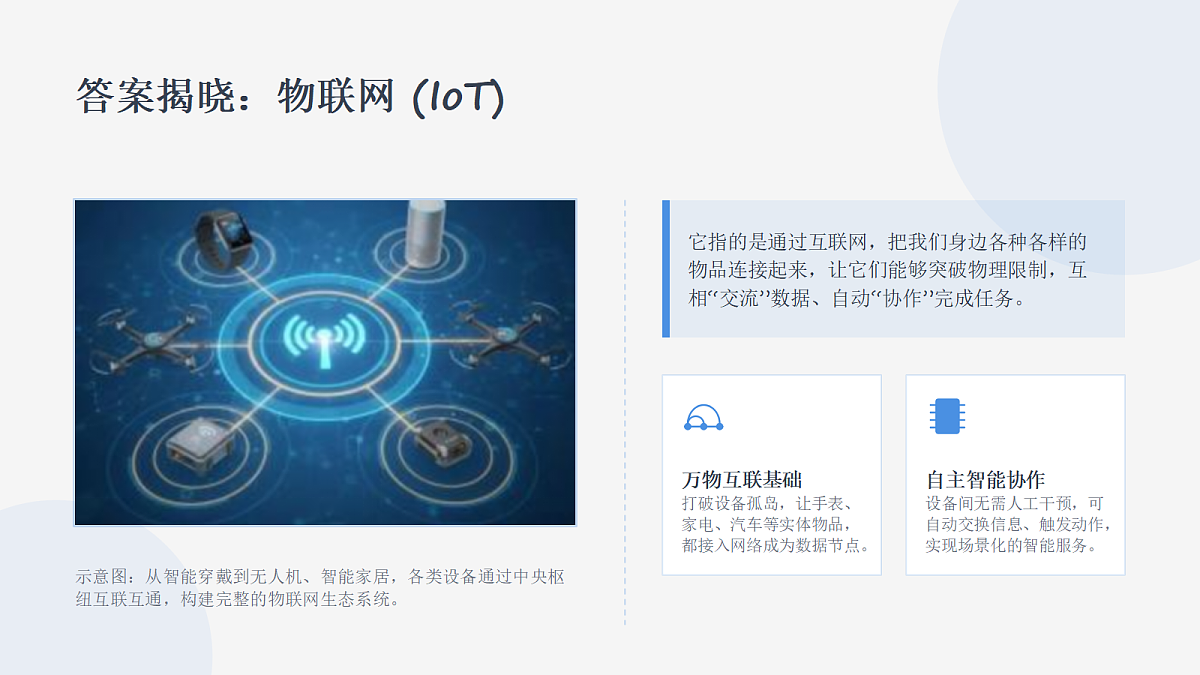

示意图：从智能穿戴到无人机、智能家居，各类设备通过中央枢纽互联互通，构建完整的物联网生态系统。
它指的是通过互联网，把我们身边各种各样的物品连接起来，让它们能够突破物理限制，互相“交流”数据、自动“协作”完成任务。
万物互联基础打破设备孤岛，让手表、家电、汽车等实体物品，都接入网络成为数据节点。
自主智能协作设备间无需人工干预，可自动交换信息、触发动作，实现场景化的智能服务。
物联网是通过信息传感设备，按照约定的协议，将物品与互联网连接起来，进行信息交换和通信，以实现智能化识别、定位、跟踪、监控和管理的网络。它打破了物理世界与数字世界的边界，让万物皆可互联、万物皆可智能。
它是物联网感知世界的“五官”，像温度、摄像头、GPS等传感器，负责采集物理世界的各类信息。
这是设备间沟通的“共同语言”，就像普通话一样，确保不同品牌、不同类型的设备能顺畅对话。
这是物品之间的“悄悄话”，通过网络实时共享状态与数据，让设备彼此“知道”对方的情况。
这是让生活更便捷的“魔法”，基于收集的数据实现自动化控制、远程监控，让管理更高效智能。
互联网 vs 物联网：有什么不一样？
互联网 (Internet)
连接对象聚焦于人与人，核心是传递文字、图片、视频等各类信息，实现人际间的沟通与互动。
场景：让你随时随地和远方的朋友聊天、看新闻、浏览社交媒体内容。

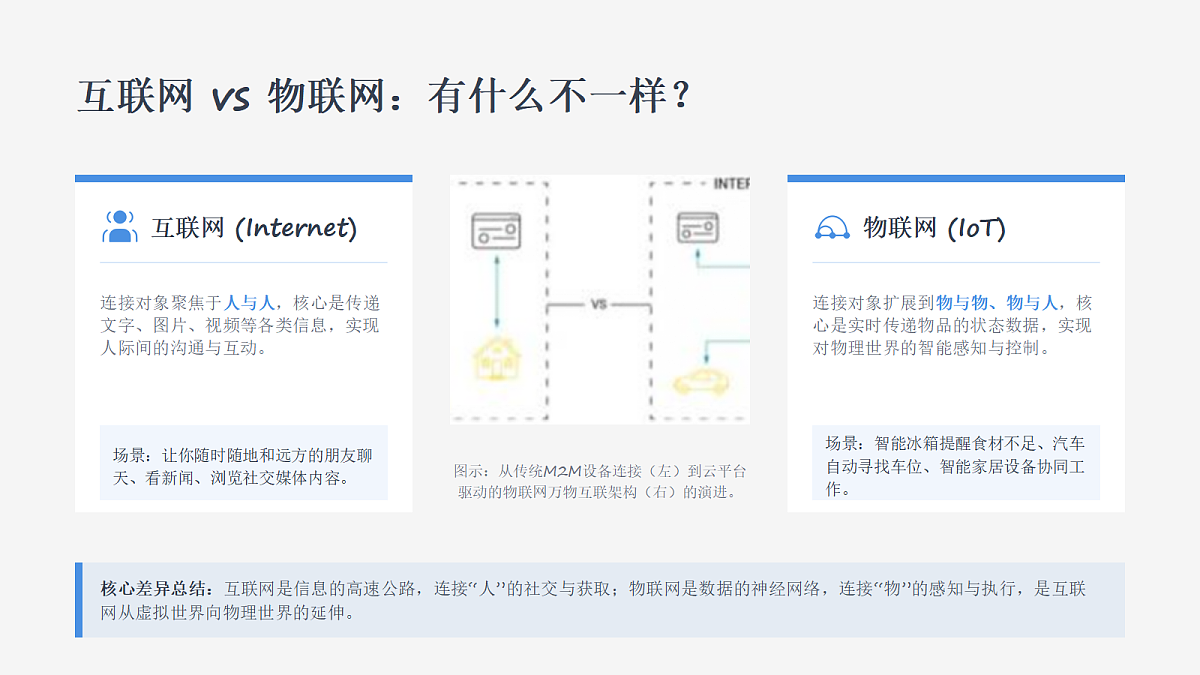

图示：从传统M2M设备连接（左）到云平台驱动的物联网万物互联架构（右）的演进。
连接对象扩展到物与物、物与人，核心是实时传递物品的状态数据，实现对物理世界的智能感知与控制。
场景：智能冰箱提醒食材不足、汽车自动寻找车位、智能家居设备协同工作。
核心差异总结：互联网是信息的高速公路，连接“人”的社交与获取；物联网是数据的神经网络，连接“物”的感知与执行，是互联网从虚拟世界向物理世界的延伸。
火眼金睛：找出物联网设备
物联网设备的核心特征是：具备联网能力、能感知数据、可实现智能交互与控制。一起来看看下面的例子吧！
智能台灯它能连接手机APP，远程控制开关和灯光颜色，是典型的物联网设备。
❌ 对比：普通台灯只能手动操作，无法联网和智能控制。
智能手环内置传感器感知步数、心率等数据，并同步到手机APP，实现数据互联。
❌ 对比：普通鼠标仅作输入工具，无联网感知能力。
智能音箱通过语音交互联网获取资源、控制家电，是物联网的智能交互入口。
❌ 对比：老式手机仅能通话短信，无开放的智能互联功能。
核心判断标准：设备是否具备“联网能力”，能否“感知环境/人体数据”，以及是否支持“远程或智能控制”。
物联网的三大“超能力”
就像拥有超级感官，通过各类传感器自动获取物体的温度、位置、状态等关键信息，是物联网的“五官”。
就像搭建了信息高速公路，利用网络技术将感知到的海量数据快速、准确、稳定地传递到指定平台。
就像拥有聪明的大脑，通过云计算、大数据等技术分析数据，挖掘价值并自动做出精准的决策与控制。
揭秘物联网的“身体结构”
一个完整的物联网系统，就像一个人一样，拥有负责采集信息的“五官”、传递信号的“神经”，以及统筹决策的“大脑”，共同构成了物联网的三层核心架构。
物联网三层架构全景示意图：感知、传输与应用的有机闭环
感知层：物联网的“五官”如同人的眼睛、耳朵和皮肤，负责采集物理世界的各类信息（如温湿度、影像、位置等），是物联网系统的信息源头。
网络层：物联网的“神经”如同人的神经系统，通过5G、WiFi、LRa等通信技术，将感知层采集的信息安全、高效地传输到处理中心，实现数据的互联互通。
应用层：物联网的“大脑”如同人的大脑，对传输来的数据进行存储、分析和处理，转化为智慧决策与服务，广泛应用于智慧家居、工业、城市管理等领域。
各类微型传感器与识别模组是感知层的硬件基础，如同神经末梢般捕捉环境中的每一个细微变化。
物联网的“神经末梢”作为物联网架构的最底层，负责全面采集物理世界的声音、图像、温度、位置等各类原始信息，是数据产生的源头。
类比人体的“五官系统”它就像人的眼睛、耳朵、鼻子和皮肤，对外界环境进行全方位的感知与捕捉，将物理信号转化为可处理的电信号。
各类传感器温湿度、光照、GPS定位器、加速度传感器等，负责采集环境参数与状态数据。
识别与采集设备摄像头、RFID电子标签、二维码扫描器等，负责识别物体身份与视觉信息采集。
案例：感知层在智慧农业中的应用
在现代化的智慧果园中，技术人员通过智能终端实时操控无人机与自动化设备，结合各类传感器数据，实现精细化、科学化的果园管理。
土壤湿度传感器：作物的“水分管家”实时精准监测土壤的干湿程度，自动反馈墒情数据，帮助果农科学灌溉，避免水资源浪费，同时保障作物根系生长环境的稳定。
气象传感器：环境的“综合观察员”全天候捕捉果园环境中的温度、湿度、光照强度等关键气象指标，为果树生长的微环境调控提供数据支撑，预判气候对作物的影响。
智能摄像头：果园的“病虫害哨兵”利用图像识别技术自动捕捉果树叶片与果实的异常，快速识别病虫害类型与分布，实现早发现、早预警，降低病害传播风险。
核心功能：负责将感知层采集到的海量原始数据，通过各类通信技术进行安全、稳定、快速的传输，最终送达应用层进行处理与分析，是物联网体系中的“数据通道”。
? 形象类比：人体的神经系统如同神经传递信号给大脑，网络层就是连接感知末梢与处理中枢的关键纽带。
短距离通信技术（局域连接）
适用于小范围、高带宽或低功耗场景，如智能家居、室内设备互联。主流技术：WiFi、蓝牙、Zigbee（紫蜂协议），能实现设备间的快速组网与高效数据交换。
广域通信技术（远程连接）
适用于跨区域、广覆盖的物联网场景，保障数据长距离传输。核心技术包括4G/5G移动通信、低功耗广域网（LRa）以及卫星网络，支持海量终端的远程接入与管理。
01 感知层采集传感器/终端设备采集环境与状态数据
02 网络层中转通过各类通信网络进行数据路由与转发
03 应用层处理云端平台接收数据并进行分析、存储与呈现
案例：网络层让家居变“聪明”
智能家居系统拓扑图直观展示了从终端设备到互联网云端的完整连接架构，网络层作为核心枢纽，保障了数据传输的稳定与高效。
终端互联：构建家庭局域网智能音箱、灯泡、摄像头等终端设备，通过WiFi协议接入家庭核心路由器，形成稳定的室内局域网环境，实现设备间的互联互通。
广域传输：连接云端服务器家庭路由器通过宽带网络接入互联网，将设备状态与指令数据实时同步至云端服务器，为远程控制和数据存储提供基础支撑。
全域操控：打破空间限制依托网络层的稳定传输，用户无论身处何地，只需通过手机APP即可向云端发送指令，实现对家中智能设备的实时监控与控制。
核心功能：物联网的决策中枢
负责全面接收网络层传输的信息，对海量数据进行存储、分析与挖掘，并根据预设逻辑或智能算法做出决策，向感知层和网络层发出精准的控制指令。
就像人类大脑处理视觉、听觉等感官信息一样，应用层整合所有设备数据，分析规律、识别需求，指挥整个物联网系统做出即时响应。
将枯燥的原始数据转化为图表、报表，让状态一目了然。
通过按钮、指令直接干预设备运行，实现人机高效互动。
部署在云端的服务器集群，负责海量数据的存储、清洗与复杂算法的高效运算。
面向用户的手机APP或电脑软件，是查看数据、下发指令、管理设备的直接窗口。
案例：应用层让城市交通更顺畅
在城市核心路口，通过物联网技术实现车路协同，应用层的智能调度让每一辆车都能高效通行，大幅减少拥堵等待时间。
01. 地感线圈，精准感知埋设在路口地下的地感线圈作为传感器，实时捕捉车流变化，为交通管理提供最基础的真实数据支撑。
02. 网络传输，汇聚平台传感器采集的车流数据通过高速通信网络，实时汇聚至城市交通管理平台，形成全局的交通数据视图。
03. 智能决策，动态调优平台基于实时车流量算法，自动调整红绿灯配时与相位，最大化路口通行效率，实现交通流量的动态平衡。
三位一体：物联网如何协同工作？
作为物联网的“五官”，通过温湿度、红外等各类传感器，实时捕捉物理世界的原始数据（如监测到房间温度过高），为系统提供决策依据。
扮演“神经”的角色，利用WiFi、5G、NB-IT等通信技术，将感知层采集的数据高速、稳定地传输至云端平台，实现数据的互联互通。
作为物联网的“大脑”，云平台对接收的数据进行分析、运算与处理，结合预设规则生成智能指令（如判定需开启空调降温）。
闭环反馈：反向控制的关键逻辑应用层生成的指令通过网络层反向传输至终端设备，驱动执行器（如空调、灯光）做出响应，从而形成“感知-传输-决策-执行”的完整物联网闭环系统。
知识回顾：物联网三层架构
01 感知层系统的“五官”
核心职责：数据采集如同人的五官，通过传感器、摄像头、RFID等设备，实时捕捉环境中的温度、图像、位置等各类原始信息，是物联网的信息源头。
02 网络层系统的“神经”
核心职责：数据传输如同人体的神经网络，利用5G、Wi-Fi、蓝牙、ZigBee等通信技术，将感知层采集的海量数据快速、稳定地传输至数据处理中心。
03 应用层系统的“大脑”
核心职责：处理与控制如同人的大脑，对传输来的数据进行分析、挖掘与处理，做出智能决策，并反向控制终端设备，实现智慧家居、智慧城市等各类场景应用。
记忆口诀：感知层“采”信息，网络层“传”数据，应用层“控”决策，三层协同，万物互联。
互动分析：共享单车是如何工作的？
当我们用手机扫码解锁一辆共享单车时，物联网的三层架构分别在这个过程中扮演了什么关键角色？
图示：共享单车系统中，智能单车、云端服务器与用户手机APP之间通过物联网技术形成闭环通信，实现“扫码-请求-解锁”的完整流程。
01 感知层：信息的“采集器”单车内置GPS模块、锁具状态传感器等设备，实时感知车辆位置、车辆是否被锁定、电池电量等关键信息，是物联网系统的“五官”。
02 网络层：信息的“传输通道”单车内部搭载移动网络SIM卡（2G/4G/NB-IT），将感知层采集到的位置、状态数据上传至云端，同时接收云端下达的“解锁”指令，负责数据的可靠传输。
03 应用层：信息的“决策者”用户手机APP发起解锁请求，共享单车公司的云平台处理请求、验证身份并下达指令，同时在APP端展示车辆信息、计费详情，是用户直接交互的界面。
驱动物联网的“三驾马车”
物联网的实现并非单一技术的成果，而是由三大核心技术相互协同、共同驱动，它们构成了物联网生态系统的坚实基石，缺一不可。
物联网的“五官”，负责采集各类环境数据与物理信息，将现实世界的信号转化为数字信号，是数据产生的源头。
物联网的“神经”，通过5G、Wi-Fi、蓝牙等多种通信协议，实现感知设备与云端、设备与设备之间的高速数据传输与交互。
物联网的“大脑”，为海量数据提供存储、处理与分析能力，挖掘数据背后的价值，支撑智能决策与应用创新的实现。
技术一：传感器技术 —— 感知世界的基础
传感器是实现全面感知的基础，如同生物的五官一般，负责捕捉物理世界中的各类信息，是连接物理世界与数字世界的第一道桥梁。
在物联网三层架构中，传感器技术牢牢扎根于感知层，是数据采集的核心前端入口，为网络层和应用层提供最原始、最关键的基础数据支撑。
随着技术迭代，传感器正朝着微型化（体积更小）、智能化（集成处理能力）、低功耗（延长续航）的方向快速演进，应用场景也更加多元。
核心洞察：传感器技术的突破，让物联网从“概念”走向“落地”，是构建万物互联智能生态的基石。
技术二：网络通信技术 —— 连接万物的核心
核心作用：物联网的“神经”
它是物联网系统的信息传输通道，如同人体的神经网络，承担着感知层数据采集与平台层指令下达的双向交互任务，是实现设备间可靠、实时、高效传输的关键核心基础。
对应物联网三层架构中的核心层级——网络层。它融合移动通信、无线传感网、光纤通信等多种技术，构建广泛覆盖、高速互联的信息传输网络，支撑海量设备的互联互通需求。
未来趋势：5G/6G 驱动革新
5G技术已实现商用普及，提供更快、更稳定、更低延迟的连接；6G技术的研发将进一步突破，实现更泛在、更智能的通信，为物联网规模化应用和创新场景提供更强支撑。
总结：网络通信技术是连接物理世界与数字世界的桥梁，5G、6G的迭代将持续推动物联网生态向更高维度演进。
技术三：云计算与大数据 —— 智能决策的支撑
云计算与大数据通过强大的服务器集群，为海量物联网数据提供存储、处理与分析能力，构建起智能系统的坚实基座。
物联网的“智慧大脑”它是整个物联网系统的核心中枢，负责对终端设备采集的海量数据进行集中存储、清洗、挖掘与分析，为上层应用提供智能处理的坚实支撑。
对应架构的“应用层”处于物联网分层架构的顶层，直接面向用户与业务场景。它将处理后的数据转化为可视化的信息、可执行的指令，实现对物理世界的高效管理与服务。
AI融合，让设备更“聪明”人工智能技术与云计算大数据深度结合，赋能设备实现自主学习、预测与决策，从被动响应走向主动服务，大幅提升物联网系统的智能化水平。
物联网应用：无处不在，改变生活
通过设备互联实现家居设备自动化控制，调节灯光、温度与安防，构建舒适、安全、节能的居住环境。
利用传感器实时监测土壤、气候与作物生长状态，实现精准灌溉、施肥与病虫害防治，提升农业生产效率。
通过车联网、智能红绿灯与交通监控系统，优化城市路网通行效率，缓解拥堵，保障出行安全与便捷。
结合远程监测设备与医疗云平台，实现患者体征实时追踪、远程诊断与智慧药房管理，让医疗服务触手可及。
以智能手表、手环等为载体，全天候收集运动、睡眠、心率等健康数据，为个人健康管理提供科学依据。
通过设备联网与数据采集，实现生产流程的智能化监控、故障预警和自动化调度，推动制造业数字化转型。
案例一：智慧家居 —— 让家更懂你
忙碌一天的下班路上，无需等待到家再忙碌操作。只需打开手机APP，家中的空调便提前调节到舒适温度，热水器也自动预热，推开门就是最惬意的温馨港湾，让科技读懂你的需求。
利用手机内置的GPS定位系统，实时感知用户的地理位置与移动轨迹，精准判断用户是否处于归家途中。
通过4G/5G高速移动通信网络，将APP发出的控制指令低延迟传输至云端，再由云端同步下发至家庭终端。
家中智能网关接收指令后，自动协调空调开启制冷/制热模式，同时触发热水器进入加热状态，实现多设备协同工作。
核心价值：通过位置感知与物联网技术的深度融合，将“被动响应”转变为“主动服务”，重塑居家生活体验。
案例二：智慧农业 —— 让种地更“智慧”
核心场景：鱼塘水质智能监测与自动调控针对传统鱼塘人工巡检效率低、反应滞后的问题，利用物联网技术构建全天候监测体系，实现“发现异常-自动响应-远程预警”的闭环管理。
在鱼塘水下部署高精度溶氧传感器，全天候采集水质溶氧量、pH值等关键数据，敏锐捕捉数值异常，为调控提供精准依据。
依托低功耗广域网（NB-IT/LRa）技术，将传感器采集的水质数据实时、稳定地传输至云端管理平台，保障数据链路畅通无阻。
云端分析数据后，若判定溶氧量过低，自动向增氧泵下发开启指令；同时手机APP同步推送预警信息，支持养殖户远程干预与查看。
价值赋能：从“靠经验”养殖转向“靠数据”决策，实现全流程自动化管控，大幅降低人力成本，同时提升养殖存活率与经济效益。
案例三：智慧交通 —— 让出行更顺畅
核心场景：智能停车系统在大型商业或公共停车场中，通过智能设备实时监测车位状态，自动引导车主快速定位空闲车位，告别传统停车“兜圈子”的低效模式，显著提升停车场周转效率与用户出行体验。
利用车位地感线圈、高清摄像头等物联网设备，全天候自动检测车位的占用或空闲状态，精准采集实时数据，为系统提供可靠数据源。
通过5G、NB-IT等通信技术，将采集到的车位状态数据低延迟、高稳定地上传至云端停车管理平台，实现车场数据的实时汇聚与更新。
用户通过手机APP即可查看停车场的实时车位热力图，系统规划最优停车路线并提供导航指引，让车主一键直达空闲车位，减少寻位时间。
价值总结：以数字化手段打通“车位-平台-用户”全链路，既缓解了城市停车难问题，也构建了高效、便捷、智慧的城市出行新生态。
思考：物联网带来的挑战
生活的“加速器”物联网技术渗透进衣食住行，让生活更便捷、高效、舒适，极大提升了日常体验。
大量智能设备接入网络，若防护不足，极易成为黑客攻击的目标，引发数据篡改或系统瘫痪。
设备实时收集位置、行为等敏感数据，一旦数据库泄露或被非法滥用，个人隐私将无处遁形。
人们越来越依赖智能设备处理事务，可能导致基础动手能力退化，丧失解决实际问题的主动性。
我们需要辩证看待物联网技术，在享受便利的同时，主动建立安全防线、增强隐私保护意识，并保持对技术的理性掌控。
做一个负责任的“物联网公民”
01. 保护隐私，谨慎授权
在使用各类物联网APP时，仔细查看权限申请，不随意授权位置、通讯录等敏感个人信息，守护数据边界。
02. 保障安全，筑牢防线
定期修改设备与账户密码，优先选择复杂组合密码；连接网络时认准安全的Wi-Fi，避免接入不明公共网络。
03. 理性看待，不盲依赖
享受物联网带来的便利与智能体验，同时保持独立思考与判断，不过度沉迷、不盲目依赖技术，回归生活本质。
04. 遵守规范，严守底线
自觉遵守网络与物联网相关法律法规，不利用技术窥探他人隐私、破坏设备或实施违法违规行为，维护网络秩序。
小小设计师：我的智慧阳台方案
想象一下，把普通的阳台升级为智能空间：植物能“说话”要水喝，灯光能“感知”天色自动亮起。现在，轮到你化身工程师，设计这套神奇的物联网系统！
功能一：土壤湿度感应 · 自动浇水
当土壤湿度传感器检测到水分不足时，自动触发微型水泵开启浇水模式，保持植物生长的最佳湿度环境，再也不怕忘记给花草浇水啦！
功能二：环境光感监测 · 自动补光
利用光敏电阻感知周围光线强度，当夜幕降临或光线过暗时，自动点亮阳台LED照明灯，既节能又能为夜间阳台增添温馨氛围。
方案构思：我们需要哪些“零件”？
要实现自动浇水和自动开灯的智能场景，我们可以从感知、连接、决策、执行四个维度拆解所需设备：
01 感知层：环境的“眼睛”
负责采集环境的关键数据，像“眼睛”一样感知外界变化。核心设备包括：土壤湿度传感器（检测缺水情况）、光敏传感器（检测光照强度）。
02 网络层：数据的“桥梁”
承担设备间的通信任务，让感知数据能“跑”起来，也让指令能传下去。核心设备是WiFi通信模块（如ESP8266/ESP32），实现联网与数据传输。
03 应用层：系统的“大脑”
接收感知层的信号，进行逻辑分析和决策判断，是整个系统的核心指挥中心。核心设备为智能控制器/单片机（如Arduin、树莓派）。
04 执行设备：干活的“手脚”
根据“大脑”的决策指令，完成具体的动作执行。核心设备包含：微型水泵（负责浇水）、LED补光灯（负责补光）、继电器模块（控制电路通断）。
方案设计：画出你的“智慧大脑”
土壤湿度传感器实时监测土壤状态，精准捕捉“干燥”的关键信号，为整个系统提供最基础的环境数据支撑。
采集到的湿度数据通过WiFi网络进行高速无线传输，实时同步至智能控制器，确保环境信息传递无延迟、不丢失。
控制器作为“大脑”接收数据后快速运算，对比预设的湿度阈值，自动判断并生成“启动浇水”的执行指令。
小水泵作为“手脚”接收到指令后立即启动，按照设定的时长精准按量浇水，完成自动化灌溉的最后一步。
请结合刚才学习的自动浇水流程，以小组为单位，画出你们设计的完整“智慧大脑”工作流程图，要清晰体现“感知-传输-决策-执行”的闭环逻辑哦！
传感器感知信号
网络传输数据
控制器分析判断
执行器完成动作
方案展示：谁的设计最棒？
每一个小组的设计都是独一无二的“奖杯”，让我们走上展示台，分享思考，碰撞创意的火花！
小组创意路演邀请2-3个优秀小组上台，详细演示团队的设计方案与系统流程图，分享从构思到落地的关键思考过程，展示协作成果。
核心维度点评教师将聚焦方案的完整性，重点审视三层架构的划分是否清晰、业务逻辑是否严谨合理，同时指出设计中的亮点与可优化的细节方向。
创意肯定与激励充分肯定同学们在方案中展现的创新思维与团队协作努力，鼓励大家保持探索热情，在迭代中完善设计，让创意真正落地。
本节课，我们学到了什么？
01 / 核心概念：万物互联
物联网（IT）不仅仅是设备的连接，更是物与物、物与人通过互联网进行信息交换和通信，构建智能化的世界基础。
02 / 关键结构：三层架构
从底层的感知层采集数据，通过网络层传输信息，最终汇聚到应用层实现各类智能服务与决策。
03 / 三大关键技术支撑
以传感器捕捉物理世界信号，依靠网络通信实现数据传输，再通过云计算完成海量数据的存储、处理与分析。
04 / N种生活应用：渗透方方面面
从自动调节环境的智慧家居，到精准监测的智慧农业，再到高效调度的智慧交通，物联网让我们的生活更便捷、更高效、更美好。
05 / 一份责任：安全与理性
在享受技术便利的同时，我们要时刻关注数据隐私与网络安全，理性看待技术发展，做负责任的物联网使用者与建设者。
未来已来：物联网的更多可能
物联网 + 人工智能 (AI)
物联网设备不再只是被动响应，而是学会了自主学习、分析数据并进行智能预测，让服务更懂人心，决策更精准。
利用区块链分布式账本的特性，为物联网数据提供不可篡改、全程留痕的安全保障，让设备间的交互更透明、可信。
在后续课程中，我们将探索如何结合3D打印技术，亲手为自己设计的物联网设备打造专属外壳，实现创意与功能的完美融合。
从智能感知到安全确权，再到个性化智造，多技术融合正在重塑物联网的边界。
01 观察生活：寻找身边的IT
在日常生活中寻找至少3个物联网设备（如智能音箱、手环、扫地机器人等），尝试拆解并分析它可能包含的感知层、网络层和应用层三层架构，记录下你的发现与思考。
02 大胆想象：创造你的IT
跳出已有的应用场景，畅想未来的物联网还能实现什么有趣或有用的功能？构思一个简短的创意方案，描述它解决的问题、核心功能以及带给生活的改变。
小贴士：将你的观察结果和创意想法整理成一份简短的报告，下节课我们会邀请几位同学分享自己的独特见解哦！
