本节课，我们将掌握...
以专业四轴无人机为载体，深入探索飞行的奥秘与操控精髓。
深入揭秘无人机飞行的空气动力学核心，解析旋翼产生升力、抵消扭矩的基本物理机制，夯实理论基础。
系统学习无人机升降、俯仰、横滚、偏航四种基础飞行姿态的控制逻辑，熟悉飞行动作的操作指令与反馈。
掌握从起飞前检查、解锁电机、平稳起飞到精准悬停、航线飞行及安全降落的全流程规范操作与调试技巧。
树立“安全第一”的飞行理念，熟悉空域法规、禁飞区域，养成规范操作的责任意识，规避飞行风险。
无人机由五大关键系统协同构成：飞行机体、动力系统、操控导航系统、传感采集系统与任务作业系统，共同支撑其稳定运行。
操控导航系统是无人机的“大脑”。它负责接收指令、解析数据、规划路径并控制飞行姿态，是决定无人机能否精准、稳定飞行的核心中枢。
我们已经掌握了系统构成的理论知识，那么，究竟是什么力量托举起无人机的机身，让它能够在蓝天中自由翱翔、悬停和转向呢？
核心聚焦：从理论走向实践，本节课我们将深入解析无人机飞行的力学原理与控制逻辑。
无翼亦能翔它没有传统鸟类或飞机的翅膀结构，却能凭借精巧的旋翼设计，突破重力的束缚，灵活地在广阔天空中穿梭与翱翔。
无引擎也悬停它不靠活塞或涡轮引擎的推力驱动，却能通过电子调速器精准控制电机转速，让升力与重力完美平衡，实现空中定点悬停。
答案就藏在——空气动力！利用旋翼旋转切割空气产生的升力、反扭矩平衡与伯努利原理，构建出一套精密的空气动力学系统，这正是无人机飞天悬停的核心密码。

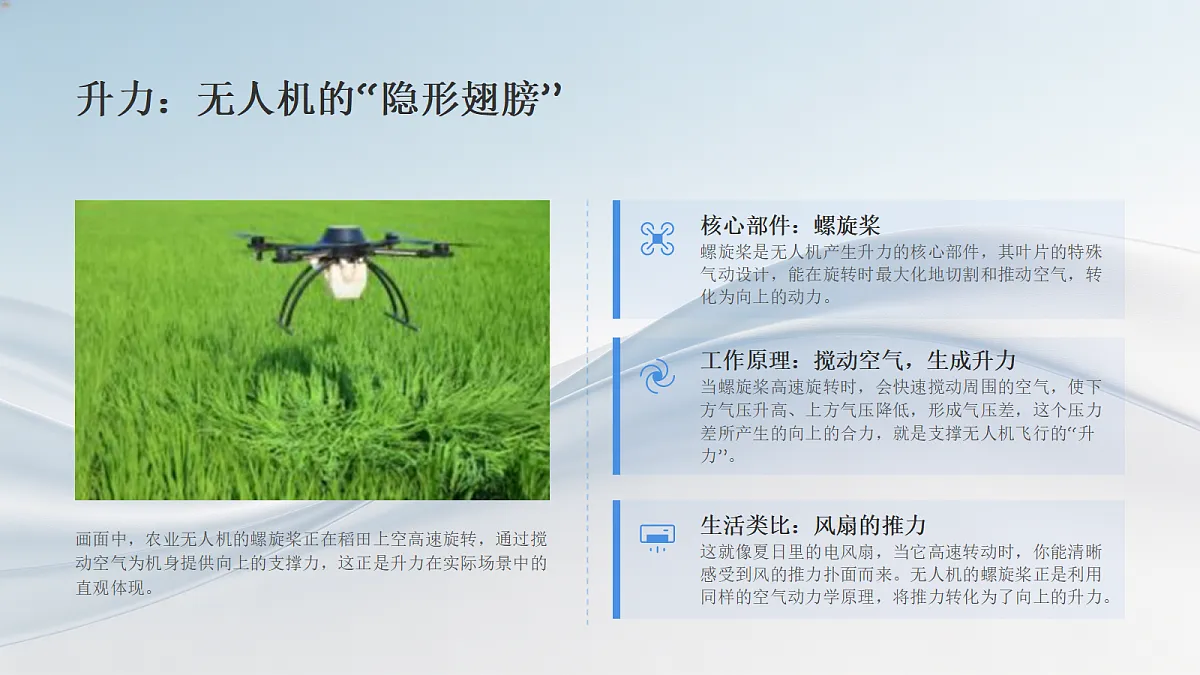

升力：无人机的“隐形翅膀”
画面中，农业无人机的螺旋桨正在稻田上空高速旋转，通过搅动空气为机身提供向上的支撑力，这正是升力在实际场景中的直观体现。
核心部件：螺旋桨螺旋桨是无人机产生升力的核心部件，其叶片的特殊气动设计，能在旋转时最大化地切割和推动空气，转化为向上的动力。
工作原理：搅动空气，生成升力当螺旋桨高速旋转时，会快速搅动周围的空气，使下方气压升高、上方气压降低，形成气压差，这个压力差所产生的向上的合力，就是支撑无人机飞行的“升力”。
生活类比：风扇的推力这就像夏日里的电风扇，当它高速转动时，你能清晰感受到风的推力扑面而来。无人机的螺旋桨正是利用同样的空气动力学原理，将推力转化为了向上的升力。

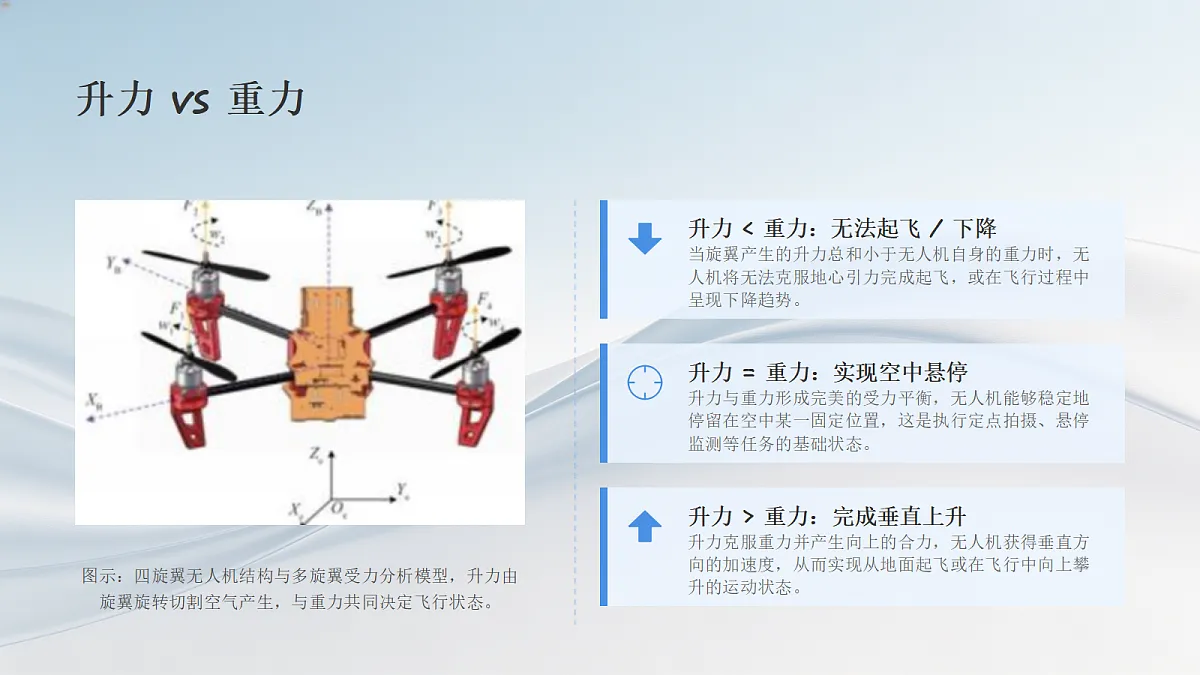

图示：四旋翼无人机结构与多旋翼受力分析模型，升力由旋翼旋转切割空气产生，与重力共同决定飞行状态。
升力 < 重力：无法起飞 / 下降当旋翼产生的升力总和小于无人机自身的重力时，无人机将无法克服地心引力完成起飞，或在飞行过程中呈现下降趋势。
升力 = 重力：实现空中悬停升力与重力形成完美的受力平衡，无人机能够稳定地停留在空中某一固定位置，这是执行定点拍摄、悬停监测等任务的基础状态。
升力 > 重力：完成垂直上升升力克服重力并产生向上的合力，无人机获得垂直方向的加速度，从而实现从地面起飞或在飞行中向上攀升的运动状态。
如何控制升力？——调整转速！
通过控制算法使所有螺旋桨同步加速，显著增大旋翼产生的升力，让升力大于重力，从而驱动无人机获得向上的动力，实现快速攀升的飞行姿态。
让所有螺旋桨同步减速，有效减小整体升力，使重力逐渐占据主导地位。通过精准控制转速降幅，确保无人机以安全、平稳的状态缓慢向下移动。
使所有螺旋桨保持恒定转速，让产生的升力与无人机自身的重力形成精准的动态平衡，从而让无人机能够稳定、持久地停留在指定的空中位置。
核心原理：通过调整螺旋桨的转速来改变升力大小，利用升力与重力的相对关系，实现无人机的上升、下降与悬停控制。

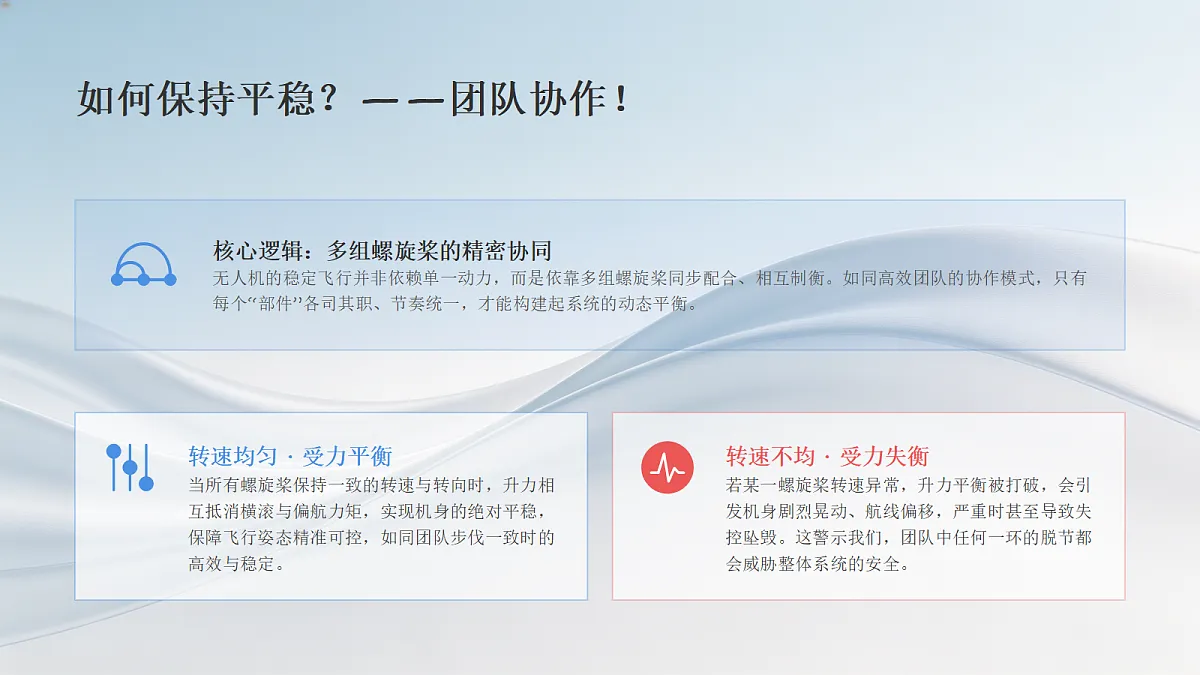

如何保持平稳？——团队协作！
核心逻辑：多组螺旋桨的精密协同无人机的稳定飞行并非依赖单一动力，而是依靠多组螺旋桨同步配合、相互制衡。如同高效团队的协作模式，只有每个“部件”各司其职、节奏统一，才能构建起系统的动态平衡。
转速均匀 · 受力平衡当所有螺旋桨保持一致的转速与转向时，升力相互抵消横滚与偏航力矩，实现机身的绝对平稳，保障飞行姿态精准可控，如同团队步伐一致时的高效与稳定。
转速不均 · 受力失衡若某一螺旋桨转速异常，升力平衡被打破，会引发机身剧烈晃动、航线偏移，严重时甚至导致失控坠毁。这警示我们，团队中任何一环的脱节都会威胁整体系统的安全。
无人机的四种“基本功”
无人机所有复杂的飞行动作，本质上都是由升降、俯仰、横滚、偏航这四种基础姿态通过不同组合和幅度控制实现的。
01. 升降姿态(垂直运动)通过调整螺旋桨的总转速改变升力，实现垂直方向的上升或下降，是无人机最基础的位移控制方式。
02. 俯仰姿态(前后运动)通过改变前后螺旋桨的转速差使机身产生倾斜，升力的水平分量推动无人机实现向前或向后的位移。
03. 横滚姿态(左右运动)利用左右两侧螺旋桨的转速差让机身发生侧向倾斜，借助升力的水平分力，完成无人机向左或向右的平移。
04. 偏航姿态(原地转向)依靠螺旋桨旋转产生的反扭矩差，使无人机在水平面上绕中心轴进行顺时针或逆时针的原地转向。
垂直起降无人机通过精准控制电机转速，调节升力大小，从而实现机体在三维空间中垂直方向的位移与稳定保持。
核心定义：垂直维度的运动控制升降姿态是无人机最基础的飞行状态，主要通过改变旋翼产生的升力，精准控制无人机在垂直方向（Z轴）上的位置变化，是实现飞行任务的基础前提。
垂直上升增加电机转速，使总升力大于重力，实现机体向上位移。
垂直下降降低电机转速，使总升力小于重力，平稳控制机体向下回落。
空中悬停动态调整电机转速，让总升力与重力平衡，保持位置静止。
通过操控无人机遥控器的油门杆，即可精准控制无人机的垂直飞行状态。
上升：同步加速将遥控器油门杆向上推，飞控指令传递至电机，所有螺旋桨同步增加转速，产生大于机身重力的升力，无人机垂直向上飞行。
下降：同步减速将遥控器油门杆向下拉，螺旋桨接收减速信号，整体转速降低，升力小于机身重力，无人机在重力作用下，以可控的速度垂直下降。
悬停：转速恒定保持遥控器油门杆位置不变，飞控系统维持螺旋桨转速恒定，此时升力与重力达到动态平衡，无人机即可在空中稳定悬停。
核心问题：如果想让无人机快速上升，你应该快速推油门还是缓慢推油门？这背后的操控逻辑是什么？
正确操作：缓慢推油门切勿追求瞬间的动力输出，平稳的操控输入是保证飞行安全与稳定的核心前提。
关键原理：升力突变与失控风险快速推油门会使升力急剧增大，无人机极易瞬间向上“窜动”，姿态失控，不仅难以精准操控，还可能因过载损坏动力系统或造成炸机事故。
图示为四旋翼无人机的结构示意，俯仰姿态通过调整前后电机的转速差，改变机身的前后倾斜角度，从而实现前后方向的位移。
俯仰姿态是无人机最基础的飞行控制维度之一，核心在于控制无人机在前后方向上的倾斜与位移，是实现精准航线飞行的关键。
通过调节前后桨叶的升力差，使机身产生俯仰力矩，进而完成向前飞行与向后飞行的动作切换，适用于前进、后退及避障场景。
通过调整前后桨叶转速差，使前侧桨减速，后侧桨加速，利用反作用力让机身自然前倾，从而获得向前的飞行动力，实现平稳的向前飞行。
操作逻辑与向前飞行相反，前侧桨加速，后侧桨减速，使机身后仰，螺旋桨的升力产生向后的分力，推动无人机实现向后的位移与飞行。
核心原理：利用前后桨叶的转速差改变机身俯仰姿态，将垂直升力分解为水平方向的推进力，进而完成前后方向的运动控制。
俯仰的核心：制造“前后”转速差
俯仰姿态的本质，是通过动态调控飞行器前后动力单元的输出，利用转速差打破机身平衡，引导气流方向改变，从而在垂直升力之外获得关键的水平推进力。
独立控制前后两组螺旋桨的旋转速度，形成可控的动力差值，这是实现姿态改变的基础物理条件。
转速差打破了机身原有的力矩平衡，促使飞行器产生抬头或低头的角度变化，为水平位移提供结构支撑。
机身倾斜后，螺旋桨产生的升力被分解为垂直方向的支持力和水平方向的推力，推动飞行器实现前后位移。
图示为四旋翼无人机的横滚飞行结构示意，通过调整旋翼转速差，实现机身绕纵轴的旋转，进而完成水平方向的位移。
核心定义：左右平移控制
横滚姿态是无人机飞行控制的关键维度之一，主要用于控制机身在水平面上的左右方向平移，是实现精准航线规划和位置调整的基础。
通过降低左侧旋翼转速、提升右侧旋翼转速，使机身向左倾斜并产生水平分力。
通过降低右侧旋翼转速、提升左侧旋翼转速，使机身向右倾斜并获得向右的推力。
通过调整左右螺旋桨的转速差实现：左侧桨加速产生更大升力，右侧桨减速升力减小，导致机身整体向右倾斜，从而获得向右的水平分力，完成向右平移的动作。
原理与向右平移相反：右侧桨加速提升升力，左侧桨减速降低升力，使机身向左倾斜，进而获得向左的水平分力，无人机便会平稳地向左进行平移运动。
核心原理总结：利用左右两侧螺旋桨的转速差制造机身倾斜，将升力分解为水平方向的分力，从而实现无人机的横向位移。
横滚的核心：制造“左右”转速差
横滚姿态的本质，是通过精准调控无人机左右两组螺旋桨的转速差值，打破机身的水平平衡状态，引导机身向目标方向倾斜，进而分解出水平方向的推力，实现灵活的横向移动与姿态调整。
主动改变左右两侧电机的输出功率，形成可控的转速差，这是触发横滚运动的直接动力来源。
转速差产生的不平衡升力，会推动机身绕纵轴旋转倾斜，为水平方向的力提供物理基础。
倾斜的机身处，螺旋桨的升力被分解为垂直方向和水平方向的分力，从而实现无人机的横向位移。
无人机在开阔空域进行偏航机动的实拍画面，通过调整机头朝向，可实现360度全景视角的覆盖与观测，是航拍摄影中常用的基础姿态。
控制无人机绕垂直轴进行原地旋转，不改变飞行位置，仅调整机头的朝向角度，是无人机飞行中调整方位的基础姿态。
主要包含顺时针旋转与逆时针旋转两种动作模式，可根据飞行任务需求（如避障、目标追踪）灵活切换旋转方向与速率。
通过精准调整无人机对角螺旋桨的转速差，打破原有的升力平衡，利用旋转过程中产生的反扭矩作用力，驱动机身绕中心轴完成旋转运动。
提升一组对角桨的转速，同时降低另一组对角桨的转速，使机身产生顺时针方向的合旋转力矩，从而带动整体向顺时针方向转动。
与顺时针转向逻辑相反，通过反向调整对角桨的转速配比，在机身形成逆时针方向的合旋转力矩，实现机身的逆时针原地转动。
关键总结：原地转向的本质是通过改变对角桨的转速差，人为制造可控的反扭矩，实现机身的无位移旋转。
核心动作：实现垂直上升、下降与空中悬停，是无人机最基础的垂直运动形式。操控逻辑：全部螺旋桨同步加速、减速或保持匀速，通过总升力变化控制高度。
核心动作：控制无人机向前或向后飞行，改变机身前后的倾斜角度以获得水平推力。操控逻辑：前后两组螺旋桨形成转速差，利用升力的不平衡使机身产生俯仰力矩。
核心动作：让无人机向左或向右进行水平平移，是实现侧向位移的关键姿态。操控逻辑：左右两侧螺旋桨形成转速差，使机身产生横滚力矩，从而获得侧向的分力。
核心动作：使无人机在原地进行顺时针或逆时针的转向，用于调整机头的指向。操控逻辑：对角的两组螺旋桨形成转速差，利用反扭矩的不平衡产生偏航的旋转力矩。
在开阔地带进行细致的设备调试与环境观察，是确保无人机平稳起飞、安全作业的首要前提。
设备核心检查确认无人机电池电量充足、无鼓包，遥控器信号正常；仔细检查螺旋桨是否完好无损、安装牢固，机身无物理损伤。
作业环境评估勘察起飞与降落场地是否空旷平整，清理周边障碍物；确认作业空域内无无关人群、电线、高大建筑物等潜在干扰。
气象条件确认监测实时天气，避开雨雪、大雾天气；确认作业区域风力在无人机允许范围内，防止因强风导致飞行失控。
连接你的“大脑”与“身体”
01. 启动飞行器动力源首先开启无人机的电源开关，确认机身指示灯进入正常待机状态，为信号连接做好准备。
02. 激活遥控指挥中心打开遥控器电源，检查摇杆、按键及电量显示是否正常，确保遥控器处于可配对模式。
03. 建立稳定信号连接等待设备间自动搜索并配对信号，观察指示灯状态或APP提示，确认连接成功且信号强度稳定。
关键注意事项务必确保周围环境无强电磁干扰，在开阔地带完成配对，防止信号丢失影响飞行安全。
小试牛刀：低空悬停测试
通过低空悬停，全方位检测无人机的基础设备状态，验证飞控系统的稳定性与操控指令的灵敏度，为后续飞行操作建立安全基准。
操作时缓慢推动油门杆，控制无人机平稳垂直起飞至离地约1米的高度，保持悬停状态数秒。过程中动作轻柔，避免大幅操作导致姿态失控。
密切关注机身是否保持水平稳定，是否存在自动漂移现象；同时测试操控指令的响应速度与精准度，确保设备处于最佳可控状态。
提示：若悬停时出现明显偏移或操控延迟，应立即降落检查，切勿强行进行下一步操作，确保飞行安全。
01. 升降练习在熟练悬停的基础上，练习垂直方向的起降动作，感受飞行器的动力响应，保持机身平稳不倾斜。
02. 俯仰控制通过操纵杆控制飞行器进行前后移动，重点练习动作的精准度，避免因幅度过大导致飞行器失控。
03. 横滚移动练习飞行器的左右横向平移，注意保持飞行高度的稳定，使飞行器在水平面上做匀速、直线的侧飞运动。
04. 偏航转向操控飞行器在原地进行水平转向，感受航向角的变化，练习过程中需时刻关注机头方向，避免迷失方位。
核心原则：始终保持低速飞行，动作平稳连贯，严格控制操作幅度，确保飞行安全可控。
将无人机精准操控至预定降落点正上方，保持机身稳定悬停，确认周围环境无障碍物干扰。
缓慢且均匀地向下拉动油门杆，控制下降速度，避免机身因下降过快产生剧烈晃动或坠地风险。
待无人机平稳接触地面后，继续保持油门杆在最低位停留2秒，确保旋翼完全停止转动，防止侧翻。
确认无人机完全静止后，先关闭无人机电源，再关闭遥控器电源，完成整个飞行流程的收尾工作。
问题排查(1)：机身晃动不稳
飞行器在悬停或飞行过程中，出现无规律的左右、前后摇摆，如同“喝醉酒”一般无法保持稳定姿态，严重影响飞行控制与任务执行。
螺旋桨安装松动、破损或型号不匹配；飞行环境存在强侧风、乱流干扰；IMU等核心传感器发生偏移，未及时进行水平与罗盘校准。
紧固或更换合格螺旋桨；避开强风区域，选择开阔平稳场地；通过飞控软件执行传感器校准流程，确保各项参数在正常阈值内。
提示：若完成基础调试后机身仍晃动，建议进一步检查飞控固件版本是否为最新，或联系专业技术人员进行硬件检测。
问题排查(2)：飞行自动偏移
核心痛点：飞行过程中频繁出现航线偏移，无法精准按预设路径飞行？
1. 无人机初始姿态未完成水平校准，导致陀螺仪基准存在偏差。2. 飞行环境GPS信号弱，或受到高楼、磁场等环境因素干扰，定位不准。
1. 重新在平坦地面执行无人机水平校准，确保传感器数据准确。2. 将无人机移动至周围无遮挡的开阔地带，等待GPS信号满格且稳定后再起飞。
重要提示：若校准后问题仍存在，建议检查无人机指南针是否受磁场干扰，或更新飞控固件至最新版本。
问题排查(3)：转向卡顿不流畅
操控动作失当操控摇杆时动作过猛、过快，导致信号指令传输不稳定，飞行器响应出现延迟与顿挫感。
遥控器电量不足遥控器低电量会造成信号发射功率下降、传输中断或指令丢失，直接表现为飞行器转向不流畅。
轻柔操控摇杆刻意练习缓慢、柔和地推动和回中摇杆，让飞行器有足够的响应缓冲时间，保持飞行姿态平稳顺滑。
更换满电电池及时更换遥控器的全新碱性电池或充满电的可充电电池，确保信号发射稳定、强劲，消除供电隐患。
核心提示：若更换电池并调整操控手法后仍存在卡顿，建议检查遥控器摇杆电位器是否磨损，或校准飞行器控制参数。
无人机飞行的本质是在空域中进行精密操作，任何时候，安全都是不可逾越的最高准则。它不仅关乎设备的保护，更维系着空域秩序与公共安全，是所有飞行活动的前提。
违规操作的严重隐患无视飞行规范不仅会造成无人机设备的损坏与丢失，更可能侵入禁飞区域、干扰民航航线，甚至对地面的人员和财产安全构成直接威胁，引发不可挽回的后果。
严守规则是飞行的基石熟悉空域法规、规范飞行流程、做好飞行前的设备与环境检查，是每一位负责任飞手的基本素养。唯有敬畏并遵守规则，才能从根本上规避风险，保障飞行活动的安全与顺畅。
“ 敬畏规则，才能自由飞翔。 ”
在哪里飞？——选对地方是关键
选择开阔、平坦、硬质的地面作为起降点，确保周围无密集人群、无高大障碍物（如树木、电线、建筑）。理想的场地能让无人机保持在视线范围内飞行，同时远离机场净空区和航线，为安全飞行提供基础保障。
提示：飞行前务必检查场地环境，确保无人机信号无遮挡，远离鸟类栖息地。
包括人群密集的公园、操场；机场、军事管理区等法律法规明令禁飞的区域；以及高楼林立、高压线交错、磁场复杂的城市核心区和室内楼道，这些区域极易引发事故或违法。
识别禁飞标识：户外常设有无人机禁飞标志，飞行前请务必留意周边标识，遵守当地空域管理规定，做负责任的飞手。
怎么飞？——平稳操控保安全
保持飞行速度平稳，避免急加速、急转向等操作，确保飞行姿态始终可控，从源头降低飞行器失控的风险。
坚决杜绝高空俯冲、急速爬升、横滚翻转等危险行为，防止飞行器因动力不足或气动结构失衡，引发坠机事故。
始终保持无人机在操作者的视线范围内飞行，及时观察周围障碍物与飞行器状态，避免因信号丢失造成失联失控。
切勿擅自调整飞控系统、电调等核心参数，任何非专业的修改都可能破坏飞行稳定性，引发不可预知的系统故障。
专业人员现场指导，从源头上规避风险，确保未成年人在安全、规范的环境中体验无人机飞行的乐趣。
01. 严格遵守监护规范
未成年人操作无人机时，必须在家长或老师的全程视线监护下进行，严禁独自操控飞行，确保第一时间响应突发状况。
遇晃动、失控等异常，立即减小杆量，降低操作幅度以稳定飞行器。
稳住操控杆，保持飞行器悬停状态，冷静观察周围环境和设备反应。
切勿惊慌操作，缓慢操控飞行器按原航线或手动返航至安全区域。
无人机升空的关键在于利用机翼与空气的相对运动产生升力，通过调整气流的流速与压力差，实现稳定的空中悬停与移动。
掌握无人机的四个基础动作：控制垂直方向的升降、绕横轴的俯仰、绕纵轴的横滚，以及绕立轴的偏航，是精准操控的前提。
遵循严谨的操作闭环：设备检查 → 遥控器配对 → 安全试飞 → 精准操控 → 安全返航，确保每一次飞行任务顺利完成。
牢记场地合规、规范操作、全程监护和应急处置这四大安全基石，规避飞行风险，保障人员与设备的安全。
