初中浙教版（2023）认识无人机教学ppt课件

这是一份初中浙教版（2023）认识无人机教学ppt课件，共33页。PPT课件主要包含了课堂导入，无处不在的无人机，无人机，无人机≠玩具飞机，无人机的准确定义，核心特征一无人操控，核心特征二智能作业，核心特征三灵活便捷，核心特征四数据联动，课堂互动等内容，欢迎下载使用。

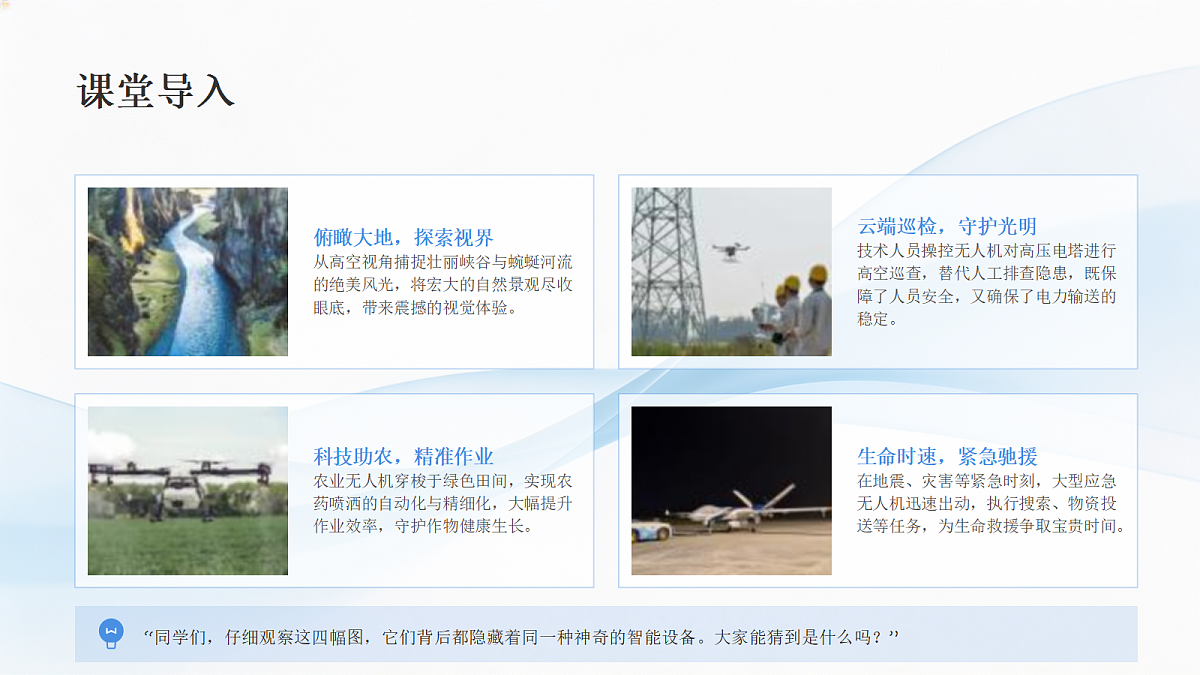

俯瞰大地，探索视界从高空视角捕捉壮丽峡谷与蜿蜒河流的绝美风光，将宏大的自然景观尽收眼底，带来震撼的视觉体验。
科技助农，精准作业农业无人机穿梭于绿色田间，实现农药喷洒的自动化与精细化，大幅提升作业效率，守护作物健康生长。
云端巡检，守护光明技术人员操控无人机对高压电塔进行高空巡查，替代人工排查隐患，既保障了人员安全，又确保了电力输送的稳定。
生命时速，紧急驰援在地震、灾害等紧急时刻，大型应急无人机迅速出动，执行搜索、物资投送等任务，为生命救援争取宝贵时间。
“同学们，仔细观察这四幅图，它们背后都隐藏着同一种神奇的智能设备。大家能猜到是什么吗？”

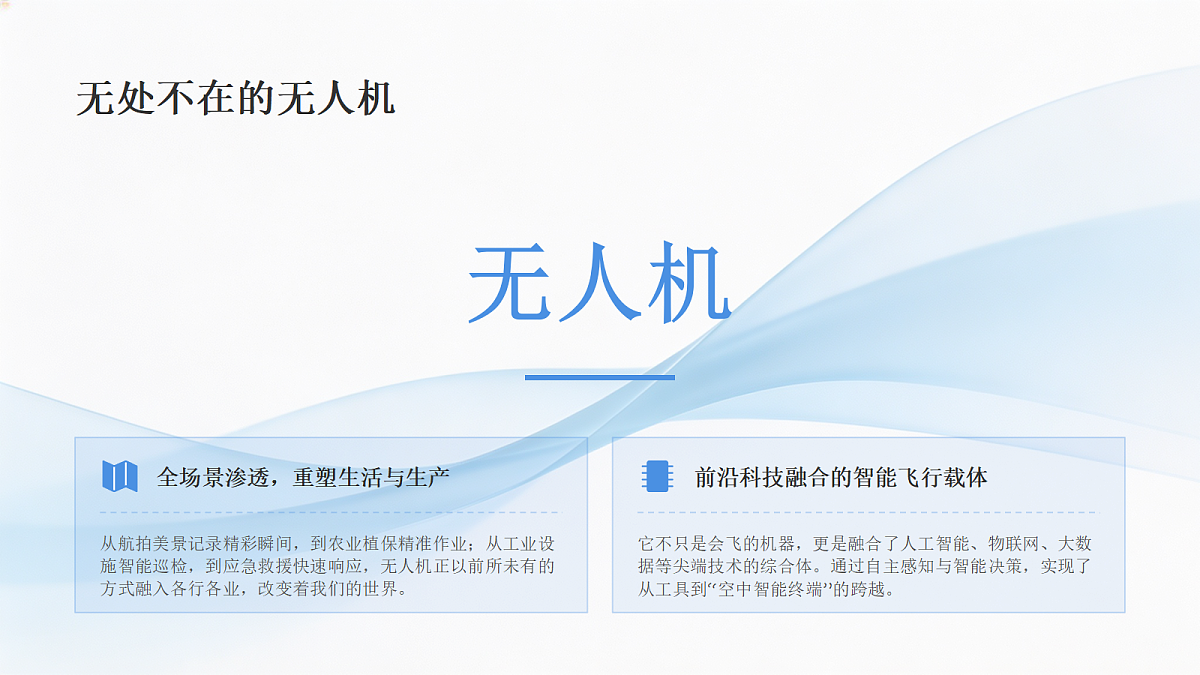

全场景渗透，重塑生活与生产
从航拍美景记录精彩瞬间，到农业植保精准作业；从工业设施智能巡检，到应急救援快速响应，无人机正以前所未有的方式融入各行各业，改变着我们的世界。
前沿科技融合的智能飞行载体
它不只是会飞的机器，更是融合了人工智能、物联网、大数据等尖端技术的综合体。通过自主感知与智能决策，实现了从工具到“空中智能终端”的跨越。
传统遥控玩具飞机仅支持简单的人工操控飞行，功能单一，主要用于休闲娱乐，无复杂的感知与数据处理能力。
专业级智能无人机具备智能飞控、GPS定位和任务载荷，可执行航拍测绘、巡检救援等多样化任务，支持数据采集与处理。
思考：无人机和我们小时候玩的遥控飞机，到底有什么本质区别？
无人机，全称无人驾驶飞行器（UAV），是一种无需驾驶员登机，利用无线电遥控设备和自备的程序控制装置操纵，或由车载计算机完全地或间歇地自主地操作的智能飞行器。它融合了航空动力学、电子控制、计算机视觉与人工智能等多领域技术，是现代科技的重要结晶。
摆脱了载人飞行器的生理限制与安全隐患，可执行高危、复杂的飞行任务。
通过无线电传输指令，实现对飞行器的实时姿态、航向与动作精准操控。
预存飞行航线与任务逻辑，在无人工干预下按设定程序自主完成飞行过程。
搭载车载计算机与感知系统，具备环境识别、路径规划与自主决策的能力。
无人机突破了传统航空飞行的限制，无需飞行员坐在驾驶舱内进行实体操作，彻底改变了人类与航空器的交互方式，实现了“人机分离”的全新作业模式。
操作人员通过地面控制站，实时下达指令，精准掌控飞行姿态与任务执行，如同身临其境。
预先设定航线与任务参数，依靠机载计算机系统，无人机自动规划路径并完成复杂的飞行任务。
核心价值：规避高危风险 在地震、火灾、核辐射等极端高危环境中，无人机可替代人员执行侦察、搜救任务，从根本上保障了操作人员的生命安全。
配备高性能图传与控制模块的专业地面站设备，支持远距离、低延时的实时操控与画面回传。
无人机不仅是具备飞行能力的智能机器，更是一个高度灵活的空中作业平台。通过搭载不同的“任务载荷”，它能突破人类生理极限，在复杂环境中精准完成各类专业任务。
影像采集与航拍测绘搭载高清相机或云台设备，实现地形测绘、影视航拍、交通路况监控等视觉类作业，视角独特且覆盖范围广。
环境监测与物资投送搭载各类传感器进行大气、水质监测；配备机械臂或投放装置，可执行救援物资投送、危险物品处理等复杂任务。
图示：六旋翼无人机搭载专业单反相机，作为空中作业平台，能够稳定、高效地完成高精度影像采集任务。
01. 起降灵活，场地无界
相比传统固定翼飞机对跑道的严苛依赖，无人机具备卓越的垂直起降能力，无需专用机场或长距离跑道。无论是平地、屋顶还是狭小空地，都能轻松完成起飞与回收，极大降低了作业的场地门槛。
02. 环境适应，全域通达
能够自如穿梭于高楼林立的城市峡谷、地形崎岖的山野丛林，甚至深入地震废墟、核污染区等人类难以涉足的危险空间。极强的环境适应性让无人机成为复杂场景下作业的最佳选择。
核心价值：突破地理与空间的双重限制，将作业触角延伸至物理世界的每一个角落，真正实现“无远弗届，触手可及”。
空中移动数据采集站无人机作为空中核心节点，替代传统人工巡检，高效覆盖复杂地理环境，成为立体化数据感知网络的关键一环。
多源异构数据实时采集搭载高清摄像、温湿度、气压等多种传感器，同步捕捉视觉影像与环境参数，构建全方位、高精度的现场数据档案。
“所见即所得”的可视联动通过无线链路将采集数据毫秒级回传至地面控制端，实现远程可视化监控与即时决策，大幅提升作业响应速度。
图示为无人机数据传输系统拓扑，展示了从前端采集、中继传输到云端汇聚及多终端同步的完整数据链路，确保信息流转无死角。
场景：在地震后的搜救现场，道路损毁，余震不断，救援人员难以进入。思考：请同学们结合无人机的四大核心特征，想一想无人机在这里能发挥什么作用？
通过远程操控无人机进入高危区域执行任务，有效避免救援人员直面余震、坍塌等生命危险，保障人员安全。
搭载高清摄像头与热成像仪，穿透废墟遮挡，精准捕捉被困人员的生命体征，大幅提升搜救的效率与准确率。
机身小巧、机动灵活，能轻松飞越损毁的道路、建筑废墟等障碍，自由穿梭于狭小空间，抵达人员无法到达的角落。
实时将现场画面、环境数据高速回传指挥中心，让后方专家能直观掌握灾情，为制定科学的救援方案提供数据支撑。
无人机的种类繁多，分类标准也各有不同。本节课我们聚焦最核心的分类方式——按民用场景和技术特点，将其划分为微型、轻型与中型三大类，它们在体积、功能和应用领域上各有侧重，共同构成了无人机的“家族成员”。
01 微型消费级无人机
面向大众娱乐与航拍入门，特点是体积小巧、便携易操作且价格亲民。主要满足个人用户的日常拍摄、趣味飞行等非专业需求，是市场中最普及的无人机品类。
02 轻型行业级无人机
聚焦农业植保、电力巡检、安防监控等实际行业场景。具备适中的载重能力与续航表现，可适配各类专业任务载荷，有效替代人工，提升行业作业的效率与安全性。
03 中型专业级无人机
针对测绘地理信息、应急救援、物流运输等高端专业领域。系统集成度高、性能强悍，可搭载精密仪器执行复杂任务，是行业解决方案中的核心技术载体。
体积小巧紧凑，整机重量通常低于250克，便于收纳携带，出行无负担。
支持一键起降、智能悬停等辅助功能，操作逻辑简单，对新手用户非常友好。
核心用于个人视角的高空拍摄，记录旅行风景、生活点滴，满足休闲娱乐需求。
是目前民用消费市场的主流机型，如大疆Mavic Mini系列，是大家口中的“航拍小飞机”。
代表机型：大疆 DJI Mavic Mini 系列，以极致的轻量化和易用性，成为入门级航拍的标杆产品。
相比消费级产品，具备更长续航、更高飞行稳定性与更强抗风能力，可从容应对复杂多变的户外作业环境。
机身设计预留专业接口，可灵活搭载高清相机、红外热成像仪或小型任务设备，满足细分领域的专业作业需求。
深度赋能短视频航拍创作、校园安防巡查、小型农田生态监测等多元民用领域，让科技服务于日常生活。
凭借高性价比、易操作与强实用性的综合优势，成为当前民用行业无人机市场中应用最广泛、普及度最高的主力军。
大疆经纬M300 RTK作为轻型行业机的代表，完美诠释了长续航、高稳定与强拓展的核心优势。
强劲体格，载重出色机身结构坚固，体型较大，具备优异的载重能力，可支撑各类专业任务的设备挂载需求。
续航持久，飞行稳定动力系统强劲，拥有长航时优势；飞控算法先进，在复杂环境下也能保持极其稳定的飞行姿态。
多载荷适配，功能丰富可灵活搭载大容量喷洒系统、高性能光电吊舱及专业检测仪器，满足不同作业场景的功能拓展。
深耕专业，赋能多域广泛应用于农业植保、电力巡检、森林防火及应急救援等高强度、高要求的专业作业领域。
图示为倾转双旋翼农业植保无人机在果园上空进行精准喷洒作业。其稳定的悬停性能与强大的载重能力，大幅提升了农业生产的效率与精细化水平。
对比总结：三类无人机核心差异
核心特点：机身小巧便携，安全性高，操作门槛低，是目前市场上受众最广的类型。
操控难度：低，内置多种智能避障与飞行模式，适合航拍新手快速上手。主要应用：个人户外航拍、日常娱乐记录、旅行风景拍摄等场景。
核心特点：兼具便携与功能性，飞行稳定可靠，支持挂载小型任务载荷，适配多行业需求。
操控难度：中等，需掌握基础飞行知识与任务设备操作，有一定学习曲线。主要应用：商业短视频制作、校园安防巡检、小型活动直播与测绘等领域。
核心特点：机身结构坚固，载重能力强，续航时间长，专为高强度工业作业场景设计。
操控难度：高，操作者需取得专业无人机驾驶资质，具备丰富的飞行与应急处理经验。主要应用：大面积农业植保、高压电力线路巡检、应急救援物资投送等专业作业。
周末和家人去公园，想拍一段Vlg记录美好时光，记录生活中的温馨瞬间。
? 推荐：微型消费级无人机，便携灵活易操作。
电视台需要拍摄一部关于城市发展的纪录片，对画质、续航和稳定性有较高要求。
? 推荐：轻型行业级无人机，画质佳且适应性强。
大型农场需要对上千亩的水稻进行农药喷洒作业，对载荷、效率和覆盖面积有严格标准。
? 推荐：中型专业级无人机，载荷大、作业效率高。
核心原则：根据使用场景的需求（娱乐/专业创作/工业应用），选择对应级别与功能的无人机设备。
除了按应用场景分类，我们还可以从飞行方式这一核心维度重新认识无人机，不同的结构设计赋予了它们截然不同的飞行性能。
以四旋翼、六旋翼为代表，是目前最常见的类型。结构简单、操控灵活，能实现垂直起降和悬停，广泛应用于航拍、巡检等近距离作业。
外形类似小型飞机，依靠机翼产生升力飞行。飞行速度快、续航时间长、载荷能力强，非常适合大面积测绘、航测和长距离侦察任务。
03 垂直起降固定翼 (VTOL)
结合了多旋翼和固定翼的优点，无需跑道即可垂直起降，巡航阶段利用固定翼高效飞行。兼顾了灵活性与长航程，是行业应用的新趋势。
飞行机体系统无人机的“骨架”，包含机架、螺旋桨、云台等结构部件，决定了飞行的稳定性与气动效率。
动力系统无人机的“心脏”，由电池、电机和电调组成，为飞行提供持续可靠的动力输出与能源支持。
操控导航系统无人机的“大脑”，集成飞控、GPS模块与遥控器，负责飞行姿态调整、航线规划与指令执行。
传感采集系统通过陀螺仪、视觉传感器等感知环境与自身状态，是无人机实现自主避障的关键。
任务作业系统搭载相机、云台或其他负载设备，完成航拍、测绘、巡检等各类指定任务的核心模块。
无人机爆炸分解图：精密的机械结构与电子元件高度集成，共同构建了完整的飞行作业平台。
作为无人机的“骨骼”，机体结构承载着飞控、动力、任务载荷等所有核心电子设备，是整机重量分配与物理连接的基础载体。
通过优化的机身流线与机臂布局设计，有效降低飞行阻力，抵消外部气流干扰，确保无人机在悬停、巡航时保持姿态平稳可控。
构建物理防护屏障，缓冲飞行中可能遇到的轻微碰撞与震动，隔绝灰尘、水汽等环境因素，保护内部精密电路与传感器免受损坏。
总结：飞行机体系统不仅是无人机的物理载体，更是决定其飞行性能、载荷能力与环境适应性的关键基础系统。
动力系统中的电机驱动螺旋桨高速旋转，切割空气产生向上的升力，是无人机能够克服重力、实现升空与飞行的根本动力来源。
电池容量直接决定无人机的续航时间，而电机功率则深刻影响着无人机的最大载重能力、飞行速度以及复杂环境下的机动性能。
无人机内部结构特写：电池、电机与精密电调线路协同工作，构成无人机的“心脏”系统。
接收指令：核心信号枢纽
实时捕捉并解析来自遥控器的无线控制信号，将用户操作指令快速转化为飞控可执行的电信号，确保操控的即时性与精准度。
精准定位：卫星导航指引
融合GPS与北斗双模卫星定位系统，实时解算经纬度、海拔及飞行速度，构建无人机的空间坐标感知能力，为飞行提供方位基准。
作为无人机的“大脑”，飞控系统统筹全局，执行预设航线，自动调整姿态，保障飞行过程的稳定与安全。
图示为微空MicAir743 V2飞控板，集成了高精度传感器与处理器，是实现无人机自主飞行的核心硬件载体。
环境感知：无人机的“雷达哨兵”
通过超声波、视觉传感器、TOF激光雷达等核心模块，实时捕捉并分析周围三维空间信息，精准识别障碍物距离与方位，为无人机飞行提供可靠的自动避障与路径规划支撑。
数据采集：多维信息的“记录员”
搭载高清摄像头、红外测温仪等设备，全方位采集空域图像、视频流及环境数据（如温湿度、气压），将实时视觉与环境参数转化为数字信号，为地面分析与决策提供核心依据。
核心硬件：TOF激光雷达避障传感器模块，实现毫米级距离探测。
任务作业系统是无人机的“双手”，赋予其执行多样化任务的核心能力。通过灵活搭载不同专业设备，无人机得以突破单一飞行功能，在各行各业的实际场景中落地应用。
无人机并非单一设备，而是一个通用平台。它能根据任务需求，挂载相机、传感器、作业工具等专业载荷，将飞行能力转化为实际生产力。
搭载相机即为航拍无人机，用于影视与测绘；搭载喷洒装置则变身植保无人机，高效完成农田病虫害防治，实现一机多用，覆盖多行业需求。
图为搭载农药喷洒系统的六旋翼农业无人机，正在农田上空进行低空作业，是任务作业系统在农业领域的典型应用。
难点突破：五大系统协同工作流程
动力系统（电池、电机）率先启动，为无人机的整体运作提供稳定、持续的飞行动力基础。
操控导航系统精准接收指令，控制无人机完成垂直起飞动作，并在指定高度稳定悬停待命。
结合GPS定位与地面遥控指令，操控导航系统自动规划最优航线，并精准执行飞行路径的调整。
传感采集系统（摄像头、避障传感器）实时捕捉环境信息，回传画面并智能识别、避开障碍物。
任务作业系统依据预设或实时指令，精准控制相机设备进行高清照片拍摄或动态视频录制作业。
航拍任务完成后，操控导航系统接管控制权，按照预设航线引导无人机自动返回起飞点并安全降落。
情景思考：“小明的无人机飞不起来了，尝试启动也没有反应，屏幕上也没有任何信号反馈。大家能结合我们学到的知识，判断可能是哪个系统出了问题吗？”
若电池电量耗尽或电源接口接触不良，无人机无法获得动力支持，直接导致无法起飞。
遥控器与无人机未成功配对、信号被遮挡或操控模块故障，会导致指令无法传输，飞机无法响应。
螺旋桨破损、电机卡顿或机身结构损坏，会破坏升力平衡，即使有动力和信号，也无法正常起飞。
教学目的：通过模拟真实的故障排查情景，将抽象的系统知识具象化，帮助学生建立“故障-系统-功能”的逻辑关联，加深对无人机各核心系统功能与作用的理解和记忆。
无人机早已突破娱乐范畴，化身拥有“七十二变”能力的多面手。从民生日常的便捷服务，到关乎国计民生的农业与工业，再到危急时刻的救援行动与启迪未来的科学教育，它正以创新的姿态深度融入社会生活的方方面面，重塑着我们的工作与生活方式。
广泛应用于城市航拍、活动直播与物流配送，让生活服务更高效、更便捷。
承担植保喷洒、作物监测与精准播种，助力传统农业向智能化、现代化转型。
深入电力、石油、建筑等高危场景，替代人工完成设施巡查与隐患排查工作。
在灾害现场执行人员搜救、地形勘察，快速投送急救物资，为生命争取时间。
通过航模竞赛与编程学习，激发青少年探索航空科技与人工智能的兴趣。
效率倍增，突破人工瓶颈无人机一小时可作业数十亩，作业效率是传统人工喷洒方式的数十倍，极大缩短了农事周期，缓解农忙时节的人力压力。
精准喷洒，节约资源成本依托飞控系统实现路径规划与流量控制，农药喷洒更均匀，有效节约30%以上的农药和水资源，同时减少化学药剂对土壤环境的污染。
安全防护升级：无人机替代人工进入高危环境，从源头避免农民直接接触有毒农药，保障身体健康。
农业植保无人机凭借其高效、精准、安全的特性，正在重塑现代农业的生产方式，推动农业向智能化、数字化转型，实现经济效益与生态效益的双赢。
01 替代人工，规避风险代替巡检工人爬高、进入高危区域作业，彻底避免人员因高空坠落、触电等意外造成的伤害，从源头保障作业安全。
02 精准高效，智能识别搭载高清变焦相机与AI分析系统，可对电力塔架、线路进行精细化扫描，精准捕捉绝缘子破损、导线断股等人眼难察的微小故障。
03 优化流程，降低成本大幅缩减人力投入与设备运维开支，同时提升巡检频次与覆盖范围，有效减少因故障停机带来的经济损失，提升整体效益。
行业级无人机（如大疆经纬M300 RTK）凭借稳定的飞行性能与专业负载，已成为电力巡检领域的核心工具，实现了从“人工巡检”向“智能巡检”的跨越。
飞行安全：不可触碰的“红线”
严守禁飞区域机场、军事区、政府机关及人群密集区等为绝对禁飞区，严禁在这些区域起降无人机，杜绝安全隐患。
限制飞行高度在非管制空域内，无人机飞行高度通常不得超过120米，避免干扰民航客机航线及其他航空器的正常运行。
实名登记管理除微型无人机外，大部分民用无人机均需在官方平台完成实名登记，确保来源可查、责任可究。
尊重他人隐私飞行过程中严禁偷拍、窥视他人隐私及未公开的场所，坚守法律与道德底线，保障公民合法权益。
“红线”不仅是法律的边界，更是安全的保障。每一位飞手都应将规则内化于心，共同维护良好的空域秩序，让无人机飞行更安全、更有序。
学习法规飞行前务必了解并学习当地的无人机管理规定，严格遵守空域限制与飞行报备要求，做知法守法的飞手。
选择场地务必在开阔、无人群聚集、无高大障碍物的安全区域飞行，避开机场、铁路、高压电线等危险禁飞地带。
成人监护未成年人操作无人机时，必须有家长、老师或具备专业知识的成人在场全程指导，及时规避潜在风险。
谨慎操作，安全第一避免在大风、雨雪等恶劣天气飞行；每次起飞前仔细检查电池、桨叶和遥控器，确保设备状态完好。
本节课，我们学到了什么？
无人机是利用无线电遥控设备和自备的程序控制装置操纵的，不载人的智能飞行器系统。
具备无人操控、智能作业、灵活便捷、数据联动四大核心特征，能适应多样化复杂作业场景。
根据尺寸和起飞重量，主要分为微型、轻型、中型无人机，不同类型适用于不同的飞行环境与任务。
由机体、动力、操控、传感、任务载荷五大系统协同组成，是实现稳定飞行与作业的基础保障。
广泛应用于农业植保、工业巡检、应急救援、地理测绘等多个领域，为行业发展提供创新动力。
必须严守安全合规飞行的红线，严格遵守空域管理规定，做好飞行前检查，确保飞行活动安全有序。
除了今天学到的，你认为未来的无人机还会给我们的生活带来哪些惊喜？是更智能的城市物流系统？是能深入危险区域的救援助手？还是会彻底改变我们出行方式的空中载具？
科技的边界由想象力定义。希望今天的课程能成为一颗种子，激发大家对前沿科技的好奇心，去探索、去创造，未来的天空，等待着你们去书写新的可能。
无人机编队表演已经从科幻走向现实，千机共舞点亮夜空，带来震撼的视觉艺术体验。
未来出行新形态eVTOL空中出租车正在研发，有望解决城市拥堵，让立体交通网络成为现实。
