初中信息技术浙教版（2023）七年级下册物联网协议教学课件ppt

这是一份初中信息技术浙教版（2023）七年级下册物联网协议教学课件ppt，共35页。PPT课件主要包含了生活中的“智慧”瞬间，三大协议能力大比拼，步骤3发布数据，课堂问答一，课堂问答二，课堂问答三，今日收获满满等内容，欢迎下载使用。

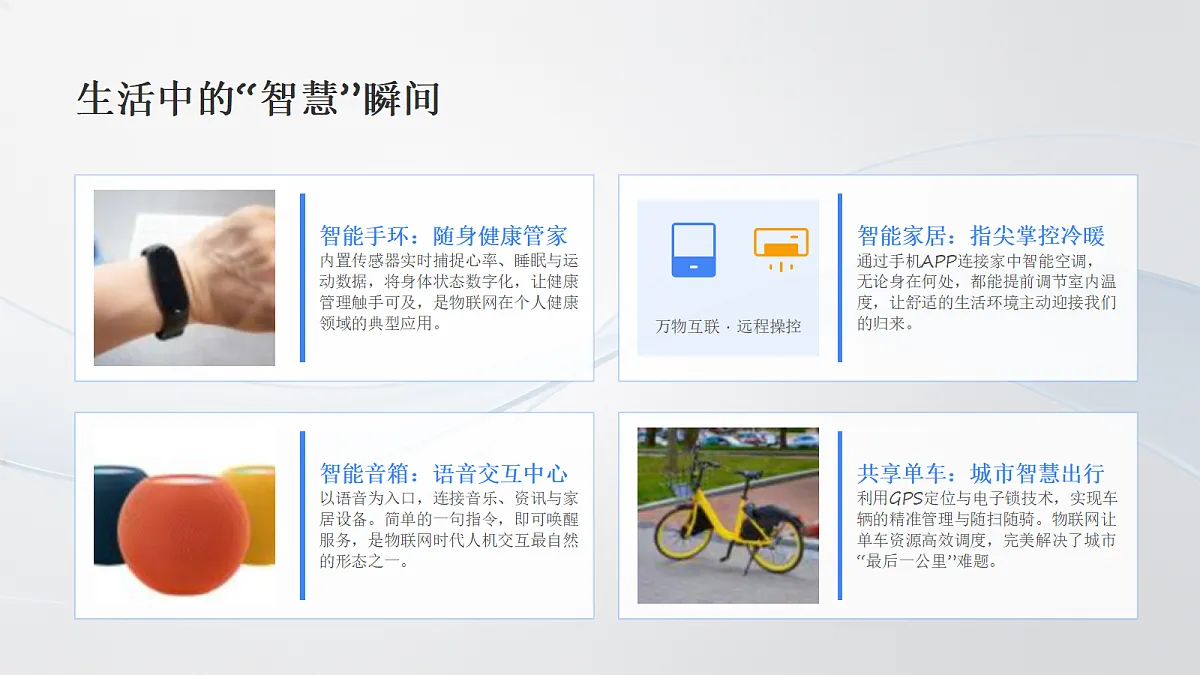

智能手环：随身健康管家内置传感器实时捕捉心率、睡眠与运动数据，将身体状态数字化，让健康管理触手可及，是物联网在个人健康领域的典型应用。
万物互联 · 远程操控
智能家居：指尖掌控冷暖通过手机APP连接家中智能空调，无论身在何处，都能提前调节室内温度，让舒适的生活环境主动迎接我们的归来。
智能音箱：语音交互中心以语音为入口，连接音乐、资讯与家居设备。简单的一句指令，即可唤醒服务，是物联网时代人机交互最自然的形态之一。
共享单车：城市智慧出行利用GPS定位与电子锁技术，实现车辆的精准管理与随扫随骑。物联网让单车资源高效调度，完美解决了城市“最后一公里”难题。

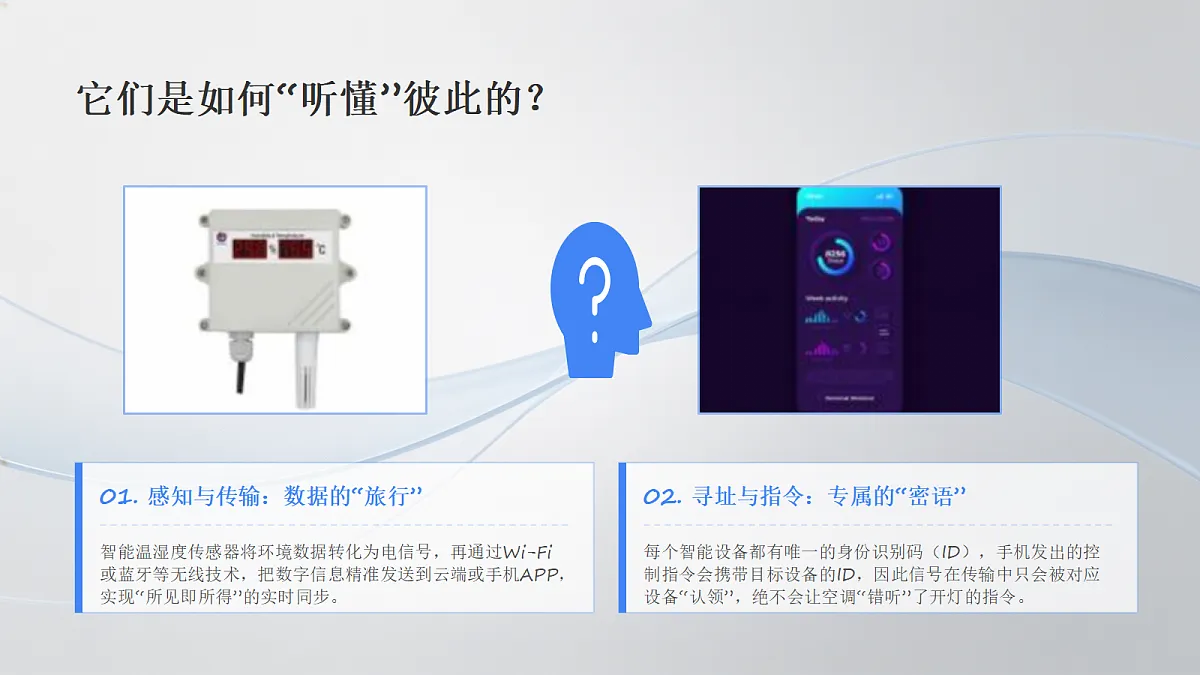

它们是如何“听懂”彼此的？
01. 感知与传输：数据的“旅行”
智能温湿度传感器将环境数据转化为电信号，再通过Wi-Fi或蓝牙等无线技术，把数字信息精准发送到云端或手机APP，实现“所见即所得”的实时同步。
02. 寻址与指令：专属的“密语”
每个智能设备都有唯一的身份识别码（ID），手机发出的控制指令会携带目标设备的ID，因此信号在传输中只会被对应设备“认领”，绝不会让空调“错听”了开灯的指令。

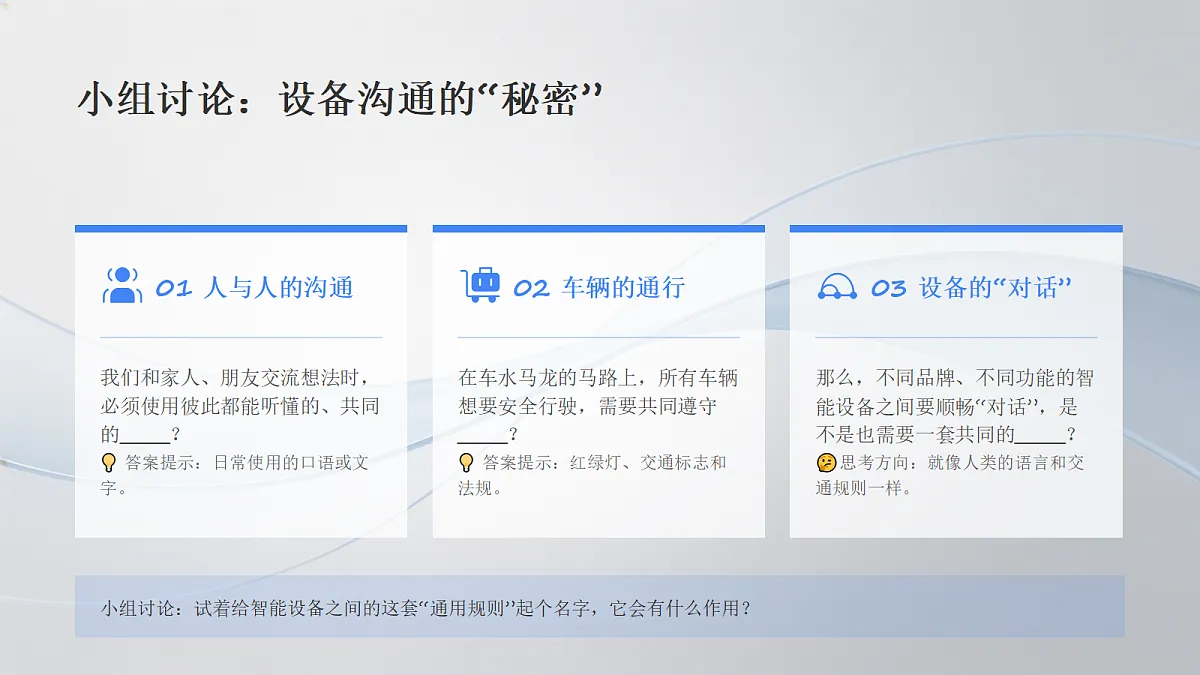

小组讨论：设备沟通的“秘密”
我们和家人、朋友交流想法时，必须使用彼此都能听懂的、共同的______？? 答案提示：日常使用的口语或文字。
在车水马龙的马路上，所有车辆想要安全行驶，需要共同遵守______？? 答案提示：红绿灯、交通标志和法规。
那么，不同品牌、不同功能的智能设备之间要顺畅“对话”，是不是也需要一套共同的______？? 思考方向：就像人类的语言和交通规则一样。
小组讨论：试着给智能设备之间的这套“通用规则”起个名字，它会有什么作用？

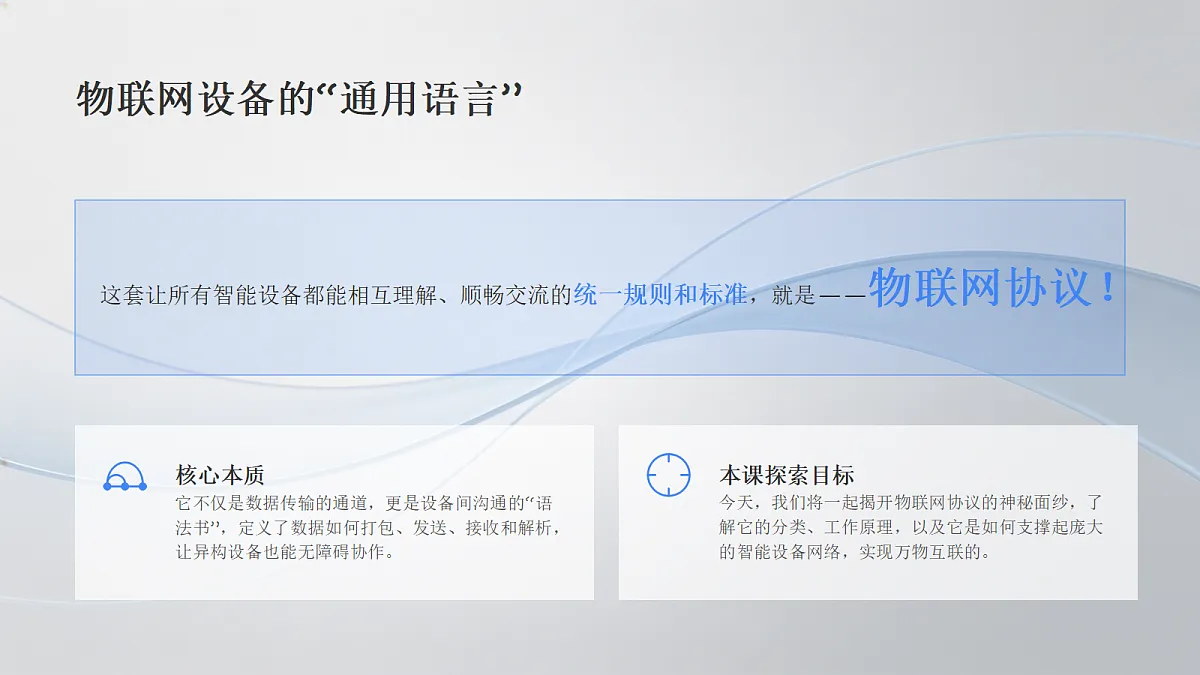

物联网设备的“通用语言”
这套让所有智能设备都能相互理解、顺畅交流的统一规则和标准，就是——物联网协议！
核心本质它不仅是数据传输的通道，更是设备间沟通的“语法书”，定义了数据如何打包、发送、接收和解析，让异构设备也能无障碍协作。
本课探索目标今天，我们将一起揭开物联网协议的神秘面纱，了解它的分类、工作原理，以及它是如何支撑起庞大的智能设备网络，实现万物互联的。

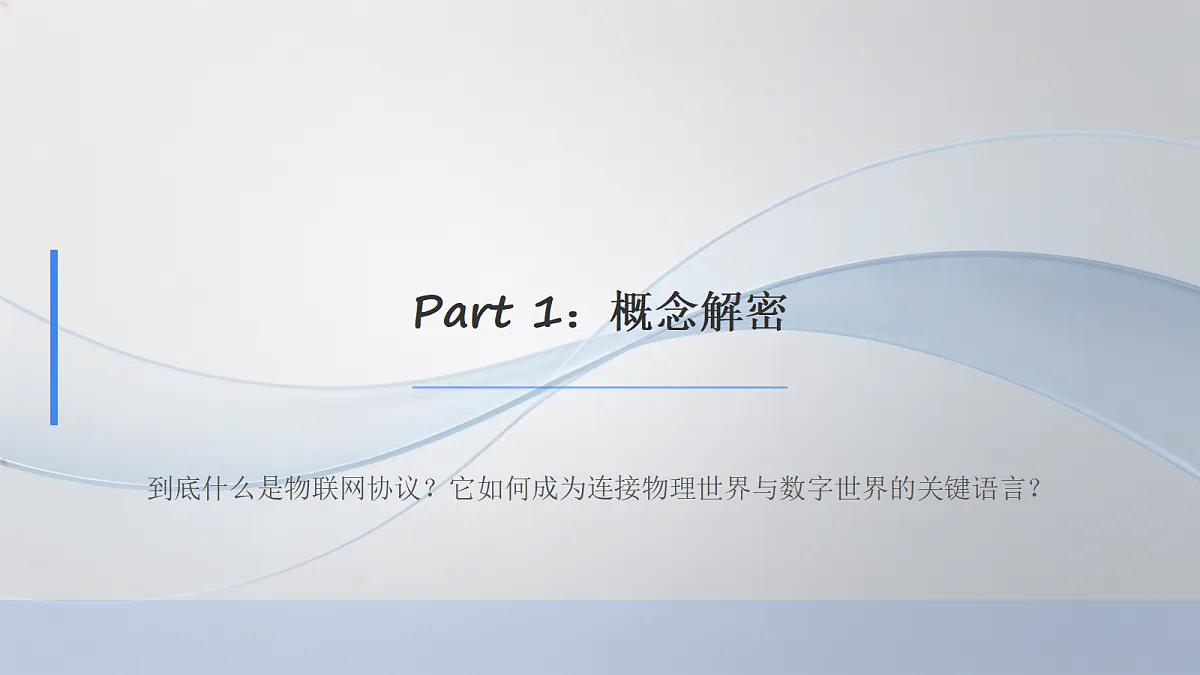

Part 1：概念解密
到底什么是物联网协议？它如何成为连接物理世界与数字世界的关键语言？

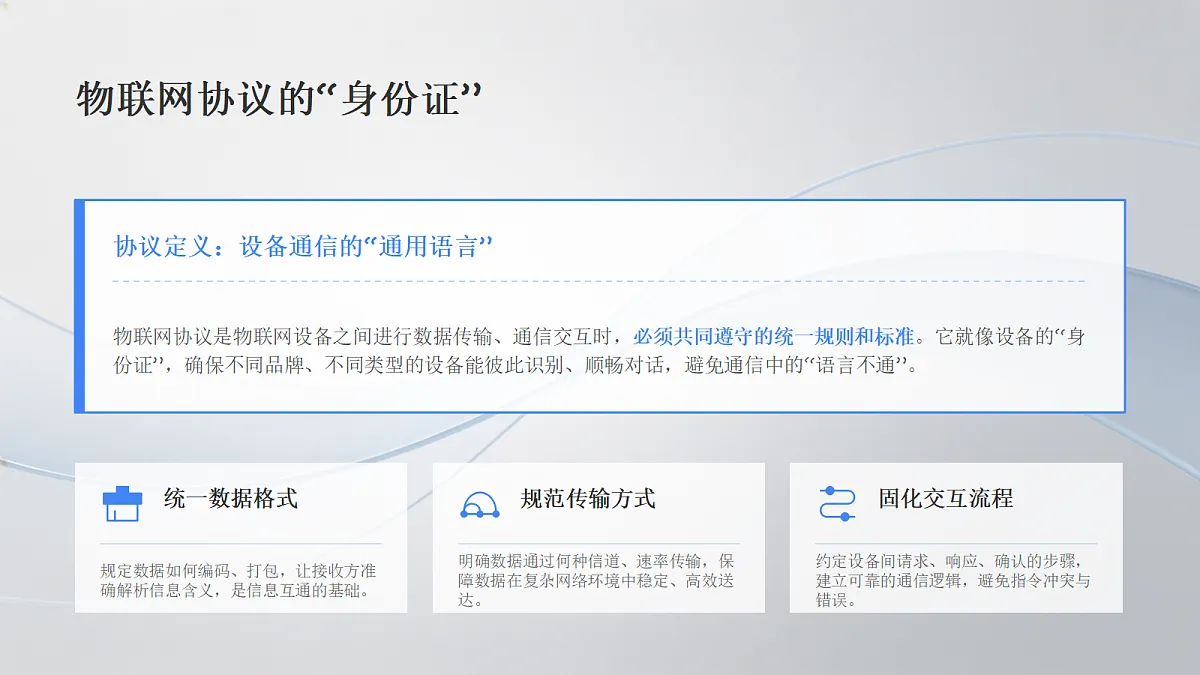

物联网协议的“身份证”
协议定义：设备通信的“通用语言”
物联网协议是物联网设备之间进行数据传输、通信交互时，必须共同遵守的统一规则和标准。它就像设备的“身份证”，确保不同品牌、不同类型的设备能彼此识别、顺畅对话，避免通信中的“语言不通”。
规定数据如何编码、打包，让接收方准确解析信息含义，是信息互通的基础。
明确数据通过何种信道、速率传输，保障数据在复杂网络环境中稳定、高效送达。
约定设备间请求、响应、确认的步骤，建立可靠的通信逻辑，避免指令冲突与错误。

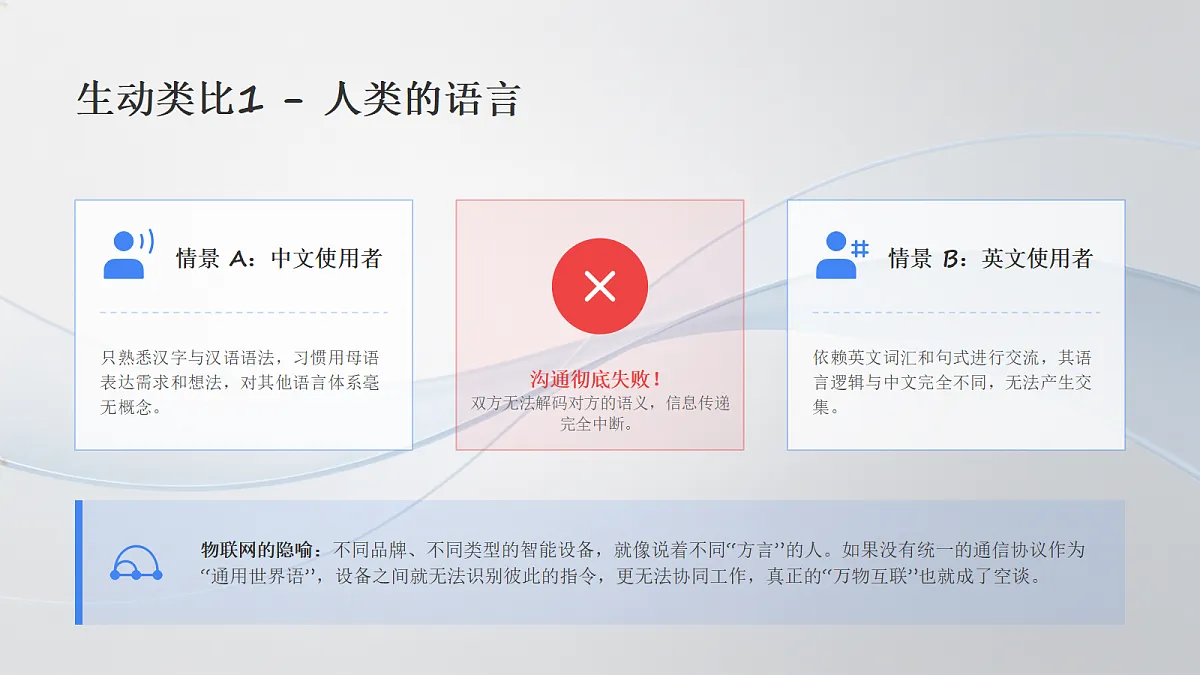

生动类比1 - 人类的语言
只熟悉汉字与汉语语法，习惯用母语表达需求和想法，对其他语言体系毫无概念。
沟通彻底失败！双方无法解码对方的语义，信息传递完全中断。
依赖英文词汇和句式进行交流，其语言逻辑与中文完全不同，无法产生交集。
物联网的隐喻：不同品牌、不同类型的智能设备，就像说着不同“方言”的人。如果没有统一的通信协议作为“通用世界语”，设备之间就无法识别彼此的指令，更无法协同工作，真正的“万物互联”也就成了空谈。
生动类比2 - 城市的交通规则
协议就像“交通规则”如果把数据比作马路上行驶的车辆，那么协议就是保障它们有序通行的规则。
马路上穿梭着汽车、自行车、行人，就像物联网中不同类型的设备和数据，形态各异，需求多样。
红灯停绿灯行、靠右行驶、走人行横道，这些规则规范了参与者的行为，避免混乱。
物联网协议正是数据传输的“交通规则”，它确保数据在复杂的设备网络间，能够有序、高效、准确地流动，保障整个系统的稳定运行。
正如纵横交错的立交桥需要完善的交通规则来疏导车流，物联网系统也依赖协议来管理海量数据的传输，确保信息准确送达目的地。
作用一：统一标准，实现“互联互通”
物联网世界里设备形态千差万别，从微小的传感器、智能手机，到云端服务器、智能家电等，品牌与技术架构各不相同，构成了复杂的设备生态。
协议就像一位精准的“翻译官”，定义了数据传输的格式与规则，让不同“出身”、不同语言的设备能听懂彼此的指令，消除沟通的壁垒。
通过统一协议标准，彻底打破设备间的品牌与技术隔阂，最终实现异构设备间无缝的互联互通，构建起高效协同的物联网智能网络。
核心价值：协议不仅是沟通的桥梁，更是构建物联网生态系统的基石，让“万物互联”从概念真正落地为可交互、可协作的现实。
作用二：保障稳定，确保“准确传输”
规定了数据如何打包、如何确认接收，通过严谨的传输机制，防止数据在网络传输过程中“迷路”或意外丢失，确保信息链路完整。
约定了严格的校验方式与数据核对标准，就像给数据加上“防伪标签”，确保接收方收到的数据与发送方发出的内容完全一致，避免信息失真。
协议规范了数据的传输速率和发送节奏，通过流量控制机制避免网络通道被瞬间填满，让数据传输像有序的车流一样，始终保持顺畅高效。
Part 2：协议家族
认识几位协议“大咖”，探索网络世界里的核心规则与奥秘
物联网世界的“三大家族”
最经典的网络协议，应用范围极广。它像一位稳重可靠的老大哥，负责Web页面访问、文件传输等绝大多数基础互联网通信任务。
专为资源受限的物联网设备设计，体积小、开销低、速度快。就像轻骑兵一样，能灵活穿梭在带宽有限、延迟较高的窄带网络中。
基于发布/订阅模式，拥有极低的带宽消耗和功耗。它是物联网设备间消息推送、实时监控和远程控制的首选协议，应用场景非常丰富。
这三种协议各有所长，共同构建了物联网通信的基础网络，在不同场景下发挥着不可替代的作用。
HTTP协议：互联网的“老大哥”
核心特点：简单直接，适配海量数据
采用“请求-响应”模式，如同日常对话般交互；支持传输网页、图片等大块数据，是互联网中最通用的应用层协议，兼容性极强。
IT应用：处理高吞吐量数据传输
适用于智能设备的固件升级（OTA）场景，可高效下载大体积更新包；也常用于一次性获取设备全量历史运行日志，满足数据归档需求。
HTTP协议就像互联网世界的“指南针”，为海量数据的传输指引方向，是物联网设备接入互联网的基础通道。
CAP协议：小巧玲珑的“轻骑兵”
协议结构非常简单，占用内存和带宽资源极少，专为电池供电的小型嵌入式设备设计，能有效延长设备续航时间，是物联网底层通信的理想选择。
完美适配各类资源受限的终端，如室内小型智能测温节点、野外环境监测传感器等，能在复杂网络环境下稳定传输数据，实现万物互联的最后一公里。
专为传感器芯片等微型设备优化，让资源受限的终端也能轻松接入物联网。
MQTT协议：物联网的“当红明星”
采用发布/订阅模式，数据一产生就能立刻推送到订阅端，实现毫秒级的即时响应，拒绝延迟。
报文结构精简，头部开销极小，非常省电，完美适配传感器、手环等依靠电池供电的终端设备。
基于TCP/IP的长连接通信，设备始终保持在线状态，随时待命接收指令，连接可靠性极高。
智能家居：毫秒级响应控制
无论是远程开关灯、调节空调温度，还是智能窗帘的自动开合，MQTT都能让指令瞬间触达设备，带来流畅的交互体验。
智能农业：全天候环境监测
实时采集土壤湿度、光照强度、温湿度等数据，及时反馈至云端平台，实现自动化灌溉与环境调控，保障作物生长。
基于请求/响应模式，数据传输量大，但实时性较弱，建立连接的功耗较高。
适用：设备固件升级、批量日志上传
专为受限设备设计，超轻量化，资源占用极少，适合在不稳定的低带宽网络中传输。
适用：小型低功耗传感器、NB-IT设备
基于发布/订阅模式，实时性极强，长连接且低功耗，拥有完善的QS消息服务质量保障。
适用：智能家居、实时监控、远程控制
总结：MQTT 协议凭借实时性强、低功耗、长连接的核心优势，成为物联网场景中设备间通信的首选协议，尤其适用于对交互延迟敏感的应用。
小思考（一）：场景辨析
情景挑战：你的智能摄像头检测到新版本，需要从云端下载最新的系统升级包。面对这一需求，你认为应该使用哪种网络协议最为合适？
基于 TCP 的可靠传输协议，广泛用于 Web 内容和大文件的下载，兼容性极佳。
专为资源受限设备设计的轻量级协议，适合小数据量的传感和控制，不适合大文件。
基于发布/订阅模式的消息协议，主要用于实时、双向的小数据通信，而非文件传输。
核心解析：系统升级包属于较大的二进制文件，HTTP 协议拥有成熟的分块传输、断点续传和缓存机制，能确保大文件在复杂网络环境下稳定、高效地完成下载。
小思考（二）：场景辨析
情景设定：一个智能手环设备，需要每秒向手机端发送一次用户的实时心率数据。在网络传输层，我们应该选择哪种协议来实现这一需求呢？
A. HTTP 协议常见的应用层协议，请求-响应模式。但头部冗余大，频繁建立连接开销高，不适合高频小数据传输。
B. CAP 协议受限应用协议，专为物联网设计，轻量简洁。但它是基于请求-响应的，在双向实时推送场景下不如发布订阅灵活。
C. MQTT 协议基于发布/订阅模式，头部极小，消耗带宽低。支持持久化连接，能以极低功耗实现设备与服务器的实时、双向通信。
最佳答案：C. MQTT对于智能手环这类资源受限的设备，需要在保证“每秒一次”高频、小体积数据实时传输的同时，最大限度地节省电量和流量，MQTT 协议是最理想的选择。
Part 3：核心揭秘
MQTT协议如何工作？从消息传递到物联网通信的底层逻辑
MQTT的独门秘籍：发布/订阅 (Publish/Subscribe)
核心思想：设备之间不直接建立连接和对话，而是引入一个“中间人”作为信息枢纽，实现信息的转发与路由。这种模式解耦了消息的发送方和接收方，极大提升了系统的灵活性与扩展性。
01. 发布者 (Publisher)
消息的生产者，负责将各类信息（如传感器数据、状态更新）发布到服务器，无需关心谁会接收这些消息。
02. 服务器 (Brker)
核心的“中间人”，负责接收发布者的消息，并根据主题(Tpic)将消息准确推送给所有订阅了该主题的订阅者。
03. 订阅者 (Subscriber)
消息的消费者，通过向服务器订阅感兴趣的主题，获取相关消息，无需关心消息来自哪个具体的发布者。
角色一：发布者 (Publisher)
在物联网系统中，所有能采集数据的终端设备都可以成为发布者。比如常见的温湿度传感器、可穿戴的智能手环，以及用于监控的摄像头等。
核心任务是采集环境或状态数据，并将这些数据发布 (Publish)到一个特定的主题 (Tpic)上，供其他设备订阅和消费。
示例：温湿度传感器实时采集环境数据，并发布到“环境监测”主题。
角色二：订阅者 (Subscriber)
01 / 谁是订阅者？
它是信息的“接收者”，常见于我们身边的各类智能终端设备，比如手机APP、智能音箱、智能家居的中控控制器等，时刻准备接收感兴趣的信息。
订阅者首先对某个特定的“主题 (Tpic)”表达兴趣并进行“订阅 (Subscribe)”，一旦完成订阅，后续就能自动收到该主题下发布的所有相关信息。
手机APP作为典型的订阅者，实时接收并展示运动数据信息。
角色三：服务器 (Brker)
它是一台24小时全天候在线的远程电脑，在整个发布/订阅模式中扮演着“中间人”的核心枢纽角色。
接收信息负责接收来自所有发布者发布的各类主题信息，汇聚数据。
匹配订阅智能检查信息主题，检索并确认哪些订阅者关注了该主题。
精准转发将信息高效、准确地推送给对应的订阅者，完成数据分发。
典型的服务器机柜设备，是信息中转与处理的物理载体。
生动类比3 - 电视台、观众与广播塔
发布者 (Publisher) = 电视台作为内容的生产者，就像电视台一样，负责制作精彩的节目内容，并主动将其“播出”到网络中。
订阅者 (Subscriber) = 电视机前的观众作为内容的消费者，如同观众选择心仪的频道，根据自己的需求“订阅”感兴趣的主题，接收并处理信息。
服务器 = 广播塔核心的中转站，接收来自发布者的信号，高效地转发给所有对应的订阅者，确保信号稳定传输。
主题 = 电视频道信息的分类标签，就像CCTV-1、湖南卫视等频道，将相同类别的消息归类，实现精准的信息分发。
广播塔作为信号枢纽，连接节目与观众的关键节点
一次完整的“对话”是怎样的？
就像广播塔开始工作，准备好向外界传输各类信号，等待接收请求。
如同你把家里的电视调到CCTV-5频道，主动表达了想要接收该频道内容的意愿。
CCTV-5开始播放精彩的NBA比赛，产生了可供传播的实际内容数据。
广播塔接收到频道信号后，将其主动推送给所有已经调到该频道的电视终端。
你的电视成功接收到信号，你在屏幕上实时观看到了这场精彩的NBA比赛。
核心逻辑：发布-订阅模式实现了发布者与订阅者的解耦，服务器作为中介高效分发信息，是现代消息系统的基础。
步骤1 & 2：准备就绪
01. 服务器 (Brker) 启动
服务器端程序初始化完成，网络端口开启监听状态，硬件状态指示灯亮起绿灯，持续等待来自客户端的网络连接请求，为后续数据交互建立基础通道。
02. 客户端订阅主题
手机APP作为订阅者成功连接服务器，并向服务器发送了订阅指令，指定关注名为“hme/temperature”的主题，此后将实时接收该主题下的所有消息推送。
流程总结：建立连接是物联网通信的基础，通过明确的主题订阅机制，实现了“发布-订阅”模式的第一步数据通道绑定。
温湿度传感器作为数据发布者，主动发起网络请求，成功与MQTT服务器建立稳定的TCP连接，为后续数据传输铺平道路。
传感器内置的热敏元件精准捕捉环境温度，此刻采集到的实时环境温度数据为25.5°C，数据精准可靠。
设备将采集到的温度数据，封装成消息包，发布到指定的主题路径"hme/temperature"上，供订阅者获取。
核心逻辑：传感器作为发布者，不直接与接收者通信，而是通过“主题”这一中间层进行消息路由，实现了发布者与订阅者的解耦。
步骤4 & 5：数据送达
云端服务器：智能分发枢纽
1. 数据接入：服务器成功捕获并解析来自发布端的环境监测数据包。2. 订阅匹配：检索订阅清单，快速定位“hme/temperature”主题的订阅用户——手机APP。3. 主动推送：将处理后的核心数据“25.5°C”，通过高效的消息队列主动推送给目标终端。
手机APP：终端实时呈现
1. 实时接收：APP保持低功耗长连接，即时响应服务器的推送指令，确保数据零延迟抵达。2. 数据解析：对接收到的二进制或文本数据进行解码，提取关键的温度数值信息。3. 界面展示：以清晰的数字、仪表盘或趋势图形式，将“25.5°C”直观呈现给用户，一目了然。
从云端的智能匹配分发，到终端APP的实时渲染展示，MQTT协议构建了高效、稳定的物联网数据通道，让环境信息触手可及。
Part 4：巩固与总结
知识大闯关 · 挑战自我，回顾核心要点，将所学知识融会贯通
Q: 物联网协议的核心作用是什么？物联网设备种类繁多，通信环境复杂，协议作为“通用语言”，在其中扮演了至关重要的角色。请结合核心概念，完成以下填空回顾。
01. 统一通信的“标尺”协议为不同设备间的对话制定了共同的______（规则 / 标准），让原本“语言不通”的设备能够相互理解、顺畅通信。
02. 数据传输的“保障”在复杂的网络环境中，协议确保了数据从发送端到接收端过程中的______和______（稳定 / 准确），减少丢失与错误。
? 核心总结：协议是物联网系统互联互通的基石，决定了系统的兼容性与可靠性。
问题：为一个需要实时上报位置信息的共享单车系统选择协议，你会选MQTT还是HTTP？为什么？
首选 MQTT 协议共享单车系统对通信的实时性、频率和设备功耗有严格要求，MQTT 是更契合场景的技术选型。
实时响应基于发布/订阅模式，消息推送延迟极低，能即时同步车辆位置状态。
高频低负担专为高频小数据包设计，相比HTTP的请求响应开销，能更高效处理频繁上报。
极致低功耗头部信息小，握手和传输成本低，极大延长共享单车终端的电池续航时间。
? 核心考点：考察对物联网场景下，MQTT“轻量级、订阅式、低延迟”特性的理解与HTTP的场景辨析。
Q: 请简述MQTT发布/订阅模型的三个核心角色及其关系。该模型是一种异步通信模式，通过“中间人”转发消息，实现了发布者与订阅者的解耦，是物联网场景中消息传递的基础架构。
负责产生消息，并将其发布到指定的主题(Tpic)上，无需关心谁会接收这些消息。
作为中介枢纽，接收来自发布者的消息，过滤主题，并将消息路由转发给匹配的订阅者。
向服务器订阅感兴趣的主题，当该主题有新消息发布时，服务器会将消息推送给订阅者。
?考察重点：理解三者之间的消息流向（发布→转发→接收），以及“解耦”这一核心设计思想的优势。
物联网协议不仅仅是数据传输的工具，更是智能设备之间通信的“通用语言”和保障有序交互的“交通规则”。
深入了解了HTTP、CAP、MQTT三大主流协议，明确了它们各自的技术特点，以及在不同物联网应用场景中的适配与选择逻辑。
透彻掌握了MQTT协议中“发布/订阅”的核心工作机制，理解了该模式如何实现消息的高效分发与设备间的解耦通信。
