川教版（2024）八年级下册（2024）第一节 物联网数据采集与传输教学ppt课件

这是一份川教版（2024）八年级下册（2024）第一节 物联网数据采集与传输教学ppt课件，共30页。PPT课件主要包含了思考与探索，第一步数据采集，感知明暗光线传感器，揭秘传感器的“魔法”，特点一实时性，特点三多样性，数据采集知识回顾，第二步数据传输，传输方式一有线传输，数据的“旅行”路线等内容，欢迎下载使用。

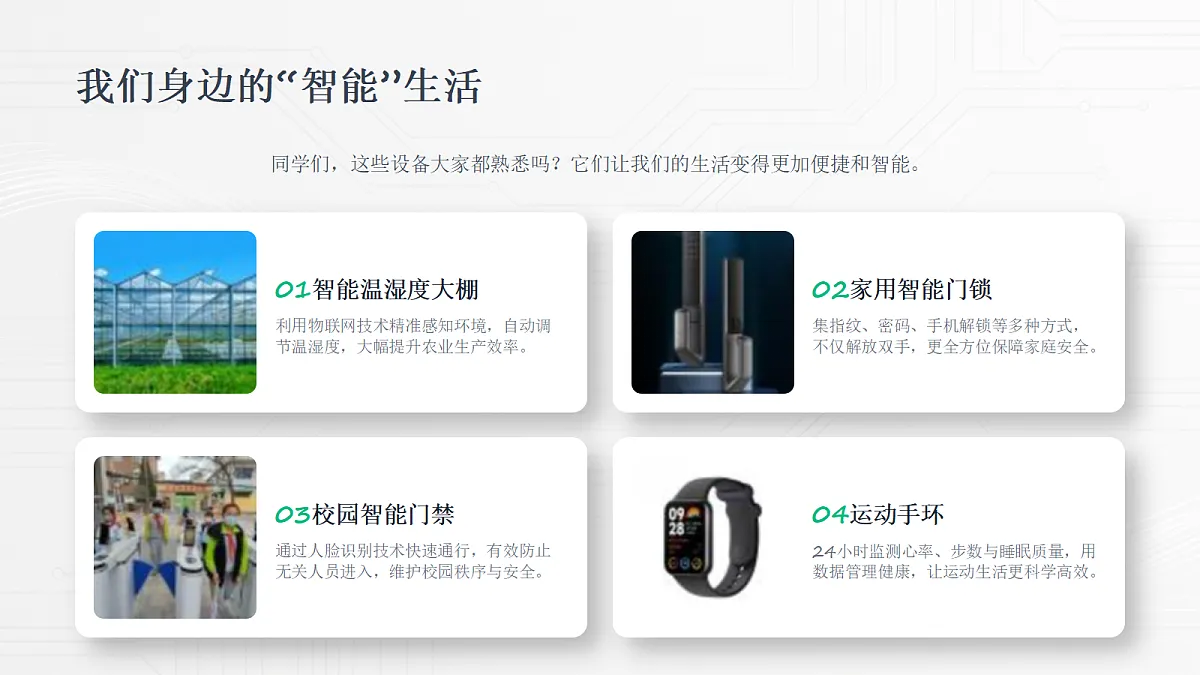

我们身边的“智能”生活
同学们，这些设备大家都熟悉吗？它们让我们的生活变得更加便捷和智能。
01智能温湿度大棚利用物联网技术精准感知环境，自动调节温湿度，大幅提升农业生产效率。
02家用智能门锁集指纹、密码、手机解锁等多种方式，不仅解放双手，更全方位保障家庭安全。
03校园智能门禁通过人脸识别技术快速通行，有效防止无关人员进入，维护校园秩序与安全。
04运动手环24小时监测心率、步数与睡眠质量，用数据管理健康，让运动生活更科学高效。

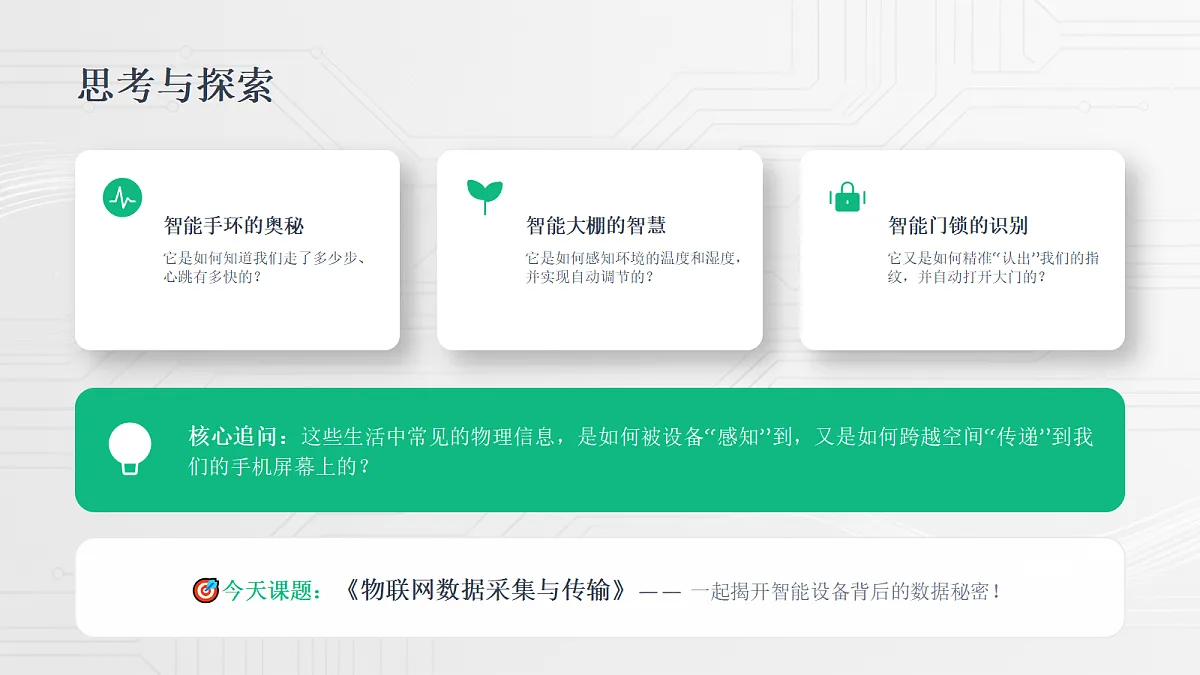

智能手环的奥秘它是如何知道我们走了多少步、心跳有多快的？
智能大棚的智慧它是如何感知环境的温度和湿度，并实现自动调节的？
智能门锁的识别它又是如何精准“认出”我们的指纹，并自动打开大门的？
核心追问：这些生活中常见的物理信息，是如何被设备“感知”到，又是如何跨越空间“传递”到我们的手机屏幕上的？
? 今天课题：《物联网数据采集与传输》—— 一起揭开智能设备背后的数据秘密！

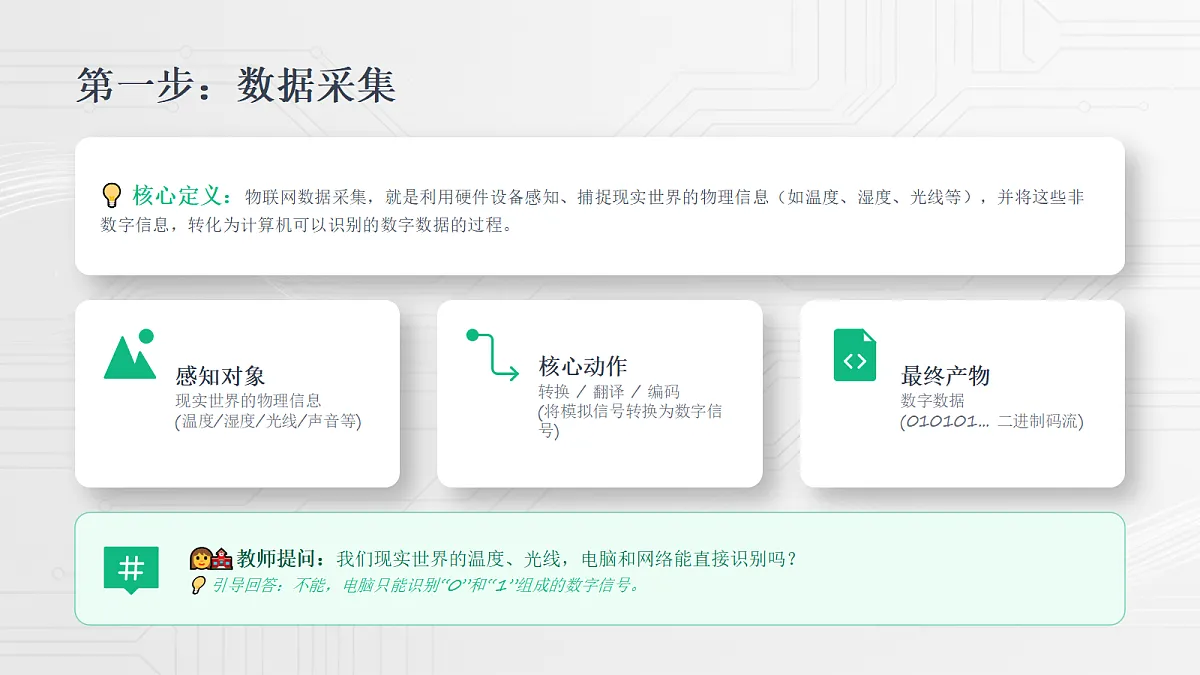

? 核心定义：物联网数据采集，就是利用硬件设备感知、捕捉现实世界的物理信息（如温度、湿度、光线等），并将这些非数字信息，转化为计算机可以识别的数字数据的过程。
感知对象现实世界的物理信息(温度/湿度/光线/声音等)
核心动作转换 / 翻译 / 编码(将模拟信号转换为数字信号)
最终产物数字数据(010101... 二进制码流)
?‍? 教师提问：我们现实世界的温度、光线，电脑和网络能直接识别吗？? 引导回答：不能，电脑只能识别“0”和“1”组成的数字信号。

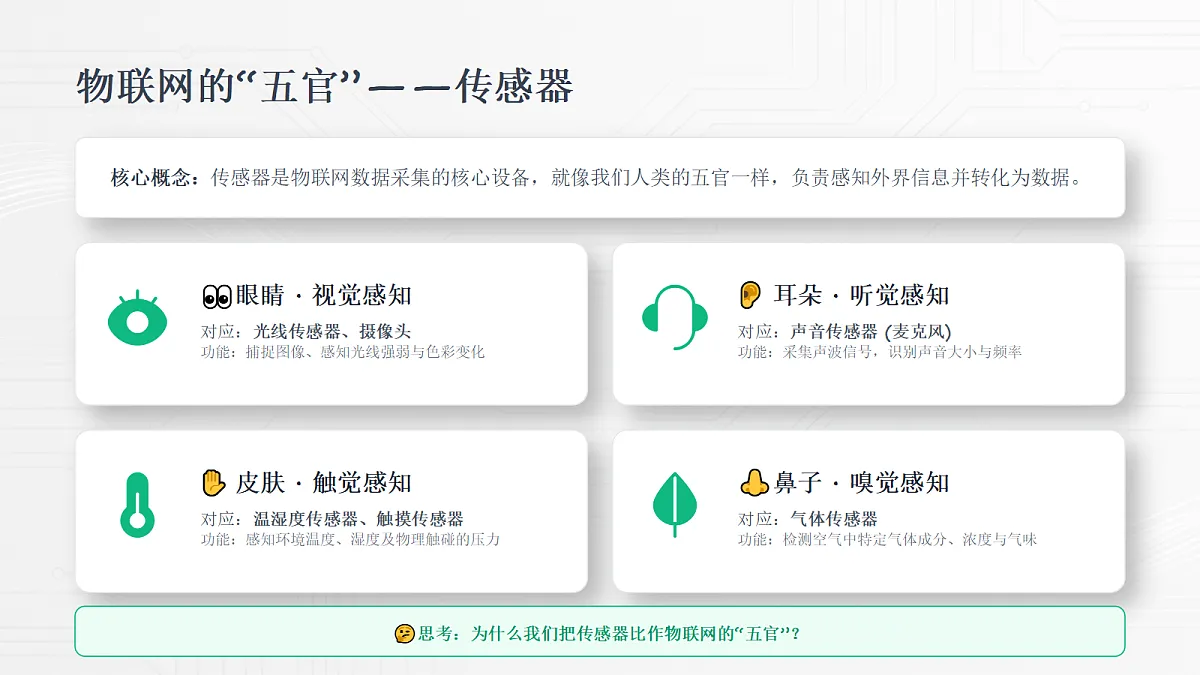

物联网的“五官”——传感器
核心概念：传感器是物联网数据采集的核心设备，就像我们人类的五官一样，负责感知外界信息并转化为数据。
? 眼睛 · 视觉感知对应：光线传感器、摄像头功能：捕捉图像、感知光线强弱与色彩变化
? 耳朵 · 听觉感知对应：声音传感器 (麦克风)功能：采集声波信号，识别声音大小与频率
✋ 皮肤 · 触觉感知对应：温湿度传感器、触摸传感器功能：感知环境温度、湿度及物理触碰的压力
? 鼻子 · 嗅觉感知对应：气体传感器功能：检测空气中特定气体成分、浓度与气味
? 思考：为什么我们把传感器比作物联网的“五官”？

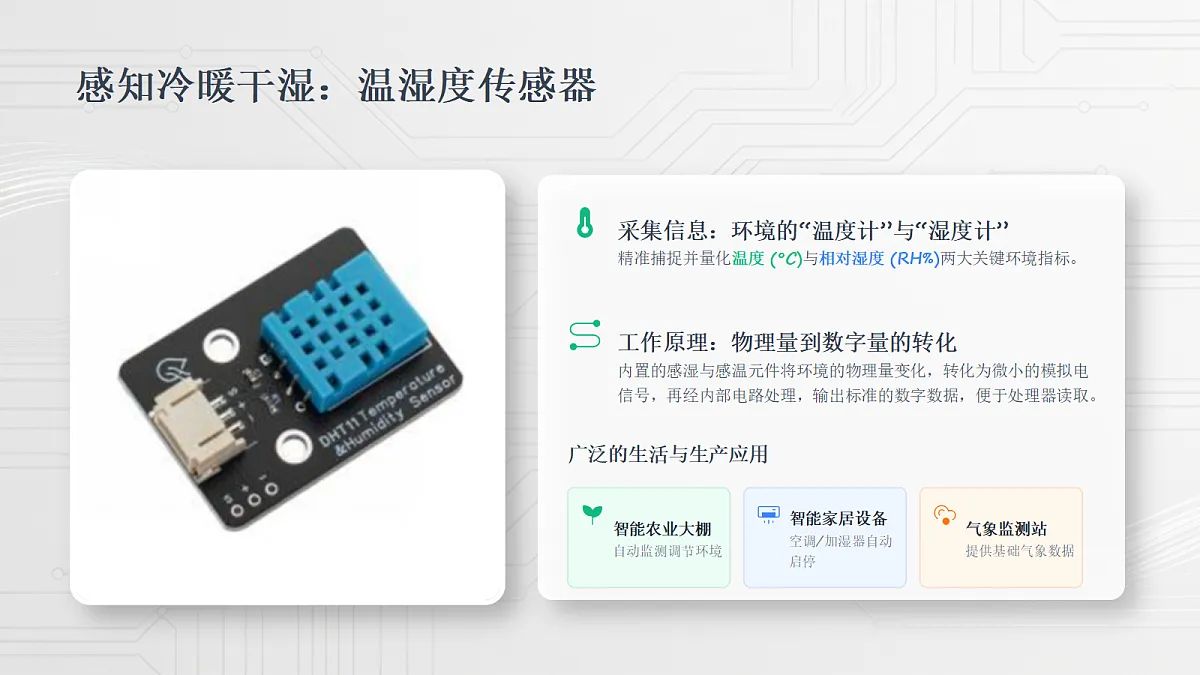

感知冷暖干湿：温湿度传感器
采集信息：环境的“温度计”与“湿度计”精准捕捉并量化温度 (°C)与相对湿度 (RH%)两大关键环境指标。
工作原理：物理量到数字量的转化内置的感湿与感温元件将环境的物理量变化，转化为微小的模拟电信号，再经内部电路处理，输出标准的数字数据，便于处理器读取。
智能农业大棚自动监测调节环境
智能家居设备空调/加湿器自动启停
气象监测站提供基础气象数据

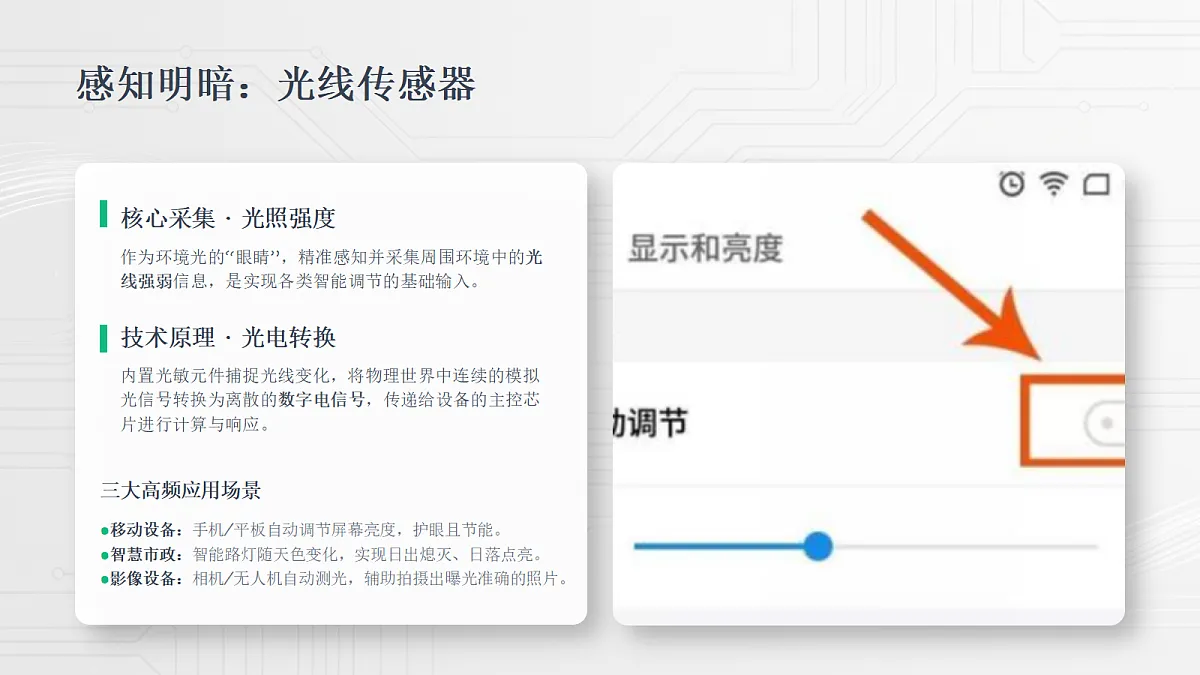

核心采集 · 光照强度作为环境光的“眼睛”，精准感知并采集周围环境中的光线强弱信息，是实现各类智能调节的基础输入。
技术原理 · 光电转换内置光敏元件捕捉光线变化，将物理世界中连续的模拟光信号转换为离散的数字电信号，传递给设备的主控芯片进行计算与响应。
三大高频应用场景●移动设备：手机/平板自动调节屏幕亮度，护眼且节能。●智慧市政：智能路灯随天色变化，实现日出熄灭、日落点亮。●影像设备：相机/无人机自动测光，辅助拍摄出曝光准确的照片。

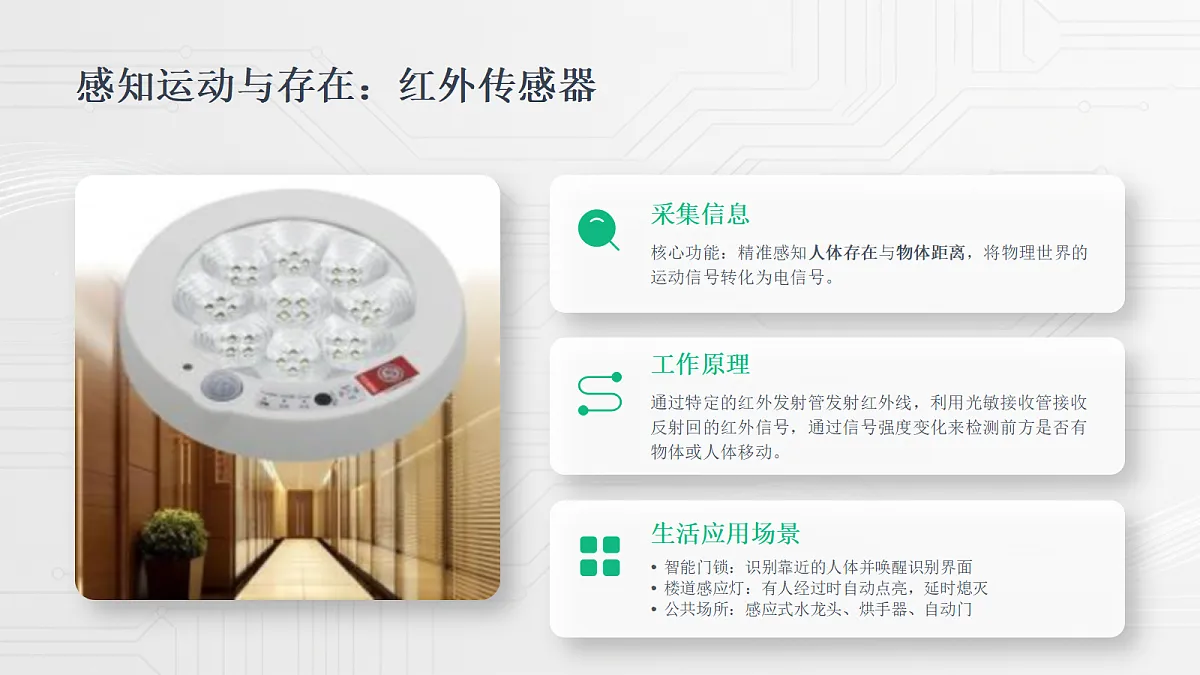

感知运动与存在：红外传感器
采集信息核心功能：精准感知人体存在与物体距离，将物理世界的运动信号转化为电信号。
工作原理通过特定的红外发射管发射红外线，利用光敏接收管接收反射回的红外信号，通过信号强度变化来检测前方是否有物体或人体移动。
生活应用场景• 智能门锁：识别靠近的人体并唤醒识别界面• 楼道感应灯：有人经过时自动点亮，延时熄灭• 公共场所：感应式水龙头、烘手器、自动门
感知运动与姿态：加速度传感器
核心感知 · 采集信息实时捕捉设备的运动状态、环境震动频率及设备在三维空间中的姿态变化，为智能决策提供原始数据支撑。
底层逻辑 · 工作原理内置微型电容结构，感知物体在X/Y/Z三个轴向的加速度分量变化，结合重力加速度，精准判断运动形式与空间姿态。
智能穿戴步数统计睡眠监测甩腕切歌
游戏娱乐体感手柄赛车重力感应动作捕捉
汽车安全碰撞检测气囊触发电子稳定系统
传感器的敏感元件像“五官”一样，精准捕捉外界的物理变化，比如温度升高、光照强度改变、物体震动或距离变化等。
将感知到的非电量物理信号，转化为成比例的微小模拟电信号，如微弱的电压或电流波动，这是物理世界与电子世界的桥梁。
03. 转换为数字信号
通过内部集成的模数转换器（ADC），把连续变化的模拟电信号“翻译”成计算机能识别的离散数字信号（0和1），实现数据化处理。
? 生动案例：智能温室监测温湿度传感器感知到温室的物理温度为25℃，将其转化为微小电压信号，再经由内部ADC转化为数字“25”，最终传输给控制器，完成对环境的数字化监控。
不止于传感器：更多数据采集方式
采集图像和视频数据应用场景：视频监控、人脸识别、智能交通车牌识别系统
GPS / 北斗定位模块
采集地理位置与时间数据应用场景：车载导航、外卖配送员实时定位、共享单车调度
快速读取一维/二维码信息应用场景：商超收银结算、移动支付付款、社交软件加好友
核心定义物联网设备能够不间断地、即时地采集数据，将物理世界的变化瞬间转化为数字信号。
应用案例 · 智能大棚温湿度传感器24小时不间断监测，一旦温度超出预设范围，系统立即触发通风或降温设备，保障作物生长环境的稳定性。
关键价值“实时采集”是物联网实现自动控制和快速响应的基石，没有实时性，智能决策将无从谈起。
? 课堂思考Q: 为什么物联网应用对数据采集的“实时性”要求很高？引导方向：只有实时获取数据，设备才能像人一样“眼疾手快”，及时做出正确反应。
特点二：海量性 (Vlume)
定义：成千上万个物联网设备在同一时间维度下，持续并发地采集与上传数据，最终汇聚成难以估量的巨大数据集合。
? 案例：城市共享单车网络一个人口千万级的城市，往往有数以十万计的共享单车。每一辆单车的GPS、智能锁、加速度计等模块，都在毫秒级地向云端汇报位置、电量、被使用状态等数据。
? 案例：大型智慧工厂在高度自动化的智慧工厂里，成千上万的工业传感器分布在产线各处，全天候不间断地监控温度、压力、振动、电压等关键生产参数，构建了工业互联网的坚实底座。
这些来自各行各业IT设备的持续并发数据流，正是构成了我们常说的“大数据”时代的最重要基石。
物联网采集的数据类型非常丰富，不仅仅是简单的数字，而是涵盖了状态、图像、位置等多种维度。
数字量温度 (25℃)湿度 (60%)步数 (1000步)
开关量智能灯光 开/关门禁系统 开/关设备状态 启动/停止
图像 / 视频安防摄像头画面智能门锁抓拍实时监控视频流
位置信息GPS 经纬度坐标车辆实时轨迹人员/货物定位
文本信息二维码包含的信息设备型号/序列号运行日志文本
将物理世界中的各类信息，通过特定手段转化为可处理的数字数据的过程。
它是物联网的“五官”，负责感知和捕获物理世界的各种信号。
温湿度、光线、红外、加速度、GPS定位、摄像头等多种传感器。
物理信号 → 电信号 → 数字信号
实时性 · 海量性 · 多样性
? 核心定义：将采集到的数字数据，通过网络线路或无线信号，在不同设备之间传递的过程。
连接采集与应用打通数据从源头到应用端的通道，让数据产生真正的价值。
实现数据共享打破信息孤岛，让多个设备或平台能够实时访问和使用同一份数据。
实现远程控制跨越物理距离的限制，让我们在千里之外也能控制家中或工厂的设备。
? 生动比喻如果说数据是血液，那么数据传输就是物联网的“血管”，负责把数据源源不断地输送到需要它发挥作用的地方。
❓ 教师提问如果采集到的数据只能存在设备里，不能传出来，物联网还有意义吗？? 引导思考：没有意义，因为无法实现数据共享和远程控制。
? 什么是有线传输？依靠网线、光纤、数据线等实体线路来建立物理连接，实现数据的发送与接收。
✅ 核心优势•传输稳定：信号不受电磁干扰，丢包率极低。•速度快：带宽高，适合高清影音、大文件传输。•安全性高：物理链路隔离，极难被非法窃听。
⚠️ 主要局限•布线繁琐：需铺设线缆，影响美观且施工成本高。•移动性差：设备位置被线缆限制，无法随意移动。
? 典型应用场景家庭/公司的千兆有线宽带、连接电脑的有线鼠标/键盘、企业机房服务器集群、城市地下光纤骨干网。
传输方式二：无线传输（物联网主流方式）
利用无线电波在自由空间中传输数据，无需铺设实体线路连接，是目前构建物联网最主流的通信方式。
• 灵活：无需布线，设备可移动部署• 高效：适合难以物理布线的复杂场景
• 干扰：信号易受墙体、设备干扰• 风险：空中信号存在被截获的风险
主流标准：Wi-Fi / 蓝牙 / 4G/5G / LRa
近距离“悄悄话”：蓝牙 (Bluetth)
短距离连接通常有效距离在10米左右
低功耗设计传输数据时非常省电
点对点适合两个设备直接连接
? 智能穿戴智能手环/手表连接手机同步数据
? 无线音频蓝牙耳机/音箱传输无损音频流
⌨️ 外设连接鼠标/键盘连接电脑摆脱线缆束缚
? 课堂互动时刻：大家日常佩戴的智能手环和手机连接，同步步数和心率，是利用哪种无线传输方式？
家庭网络“中枢”：Wi-Fi
中距离覆盖范围比蓝牙广可达几十米
高速度网络传输速率快满足高清影音需求
多点接入一个路由器可连接多个终端
02 / 典型应用场景
全屋智能设备智能音箱、智能灯泡、扫地机器人联网控制
个人电子设备手机、平板、笔记本无线高速上网冲浪
广域覆盖“高速公路”：4G/5G
远距离覆盖依托移动蜂窝基站，实现广阔地理范围信号覆盖。
极速传输5G技术大幅提升网络带宽，支持海量数据高速传输。
移动性支持保障设备在高速移动中保持稳定连接，不断网。
户外物联网共享单车、智能抄表、户外气象监测站等设备联网。
移动终端手机、平板等个人终端随时随地接入互联网。
远程监控城市安防、智慧交通等领域的视频实时回传。
数据旅程的起点。通过各类传感器，实时采集温度、湿度、光照、位置等环境与设备状态数据。
网关 (Gateway)
数据的“翻译官”与“中转站”。负责统一不同设备的通信协议，并将数据打包，连接至互联网。
数据的“高速公路”。利用WiFi、4G/5G或光纤网络，将数据快速、安全地远距离传输至云端平台。
数据的“仓库”与“智能加工厂”。负责海量数据的存储、清洗、深度分析和可视化处理。
数据旅程的终点。用户通过手机App或电脑网页端，查看分析结果，实现对设备的远程监控与控制。
数据传输中的“隐形威胁”
风险来源：隐私信息载体物联网设备在运行中会持续产生并传输大量数据，其中往往包含个人位置、健康状况、家庭生活环境等高度敏感的隐私信息。
数据泄露个人的位置轨迹、医疗健康记录及家庭内部环境等核心隐私信息，在传输中意外暴露给公众或第三方。
数据被窃取黑客利用网络漏洞，在数据通过互联网传输的过程中将其非法截获，造成敏感信息的非授权外流。
数据被篡改传输中的数据遭恶意攻击者修改内容，导致智能终端接收到错误指令，进而产生严重的误判和操作风险。
⚠️ 真实案例警示如果家庭智能摄像头的实时监控流数据在传输过程中被黑客截获或破解，将直接导致家中老人、孩子的日常生活画面被偷窥，严重侵犯家庭隐私与安全。
加密传输在数据传输前进行加密，切断窃听链路，即使被截获也无法读取内容。
设置强密码避免使用简单的数字组合，为物联网设备和家庭Wi-Fi设置复杂且唯一的密码。
连接安全网络避免连接不可信的公共Wi-Fi，仅使用已加密、可信任的网络进行敏感操作。
? 信息社会责任在享受智能设备带来的便利时，规范密码设置习惯，主动保护个人隐私，共同维护安全的数字生活环境。
筑牢数字防线，守护隐私安全Secure Yur Digital Life
数据传输是指在不同的电子设备之间，进行数字信息的传递与交换，是连接数字世界的基础。
•有线：连接稳定、速度快•无线：部署便捷、灵活性高
覆盖短、中、长距离的三大主流技术：蓝牙 · Wi-Fi · 4G/5G
终端 → 网关 → 网络 → 云端 → 用户环环相扣，缺一不可
保障数据在传输过程中的安全：链路加密 · 强密码策略 · 安全网络
案例分析：校园智能门禁
完整拆解校园智能门禁系统，分析其在前端数据采集与后端数据传输全过程中的关键环节与技术逻辑。
接下来，我们将从“刷脸”这一大家最熟悉的场景出发，一步步拆解背后看不见的数据流转。这不仅是一个安全工具，更是物联网感知与数据传输技术的典型缩影。
校园门禁系统的工作流程
01数据采集设备：门禁摄像头、指纹传感器。信息：采集学生的人脸图像或指纹信息，作为身份识别的原始依据。
02数据传输方式：通过校园Wi-Fi或高速有线网络。路径：将实时采集到的生物特征数据，快速、安全地传输至校园的云端服务器集群。
03云端处理核心动作：云端高性能计算平台将接收到的人脸或指纹数据，与后台数据库中预存的学生信息进行毫秒级比对与特征值验证。
04指令返回结果：若验证通过，云端立即发送“开门”指令回传门禁终端。执行：终端收到指令，瞬间触发门锁执行机构，完成开门动作。
核心：认识了物联网的“五官”——传感器，理解了数据采集是物联网运行的基础，是连接物理世界与数字世界的第一步。
核心：掌握了数据传输的无线与有线两种方式及完整路径，明白了传输是打破设备孤岛，实现万物互联的关键桥梁。
核心：了解了物联网数据在传输与存储中的隐私泄露等安全风险，并学会了在日常生活中如何保护个人信息安全的实用方法。
下节课预告：我们将继续探索采集和传输后的数据，看看它们是如何被云端处理、分析和应用的，揭开智能物联网更精彩的奥秘！
观察身边的智能设备请观察你家里的一个智能设备（如智能音箱、扫地机器人），分析它可能使用了哪些传感器？它又是通过什么方式连接网络的？
拓展物联网应用场景除了我们今天提到的，你还能想到哪些物联网应用？它们是如何采集和传输数据的？
