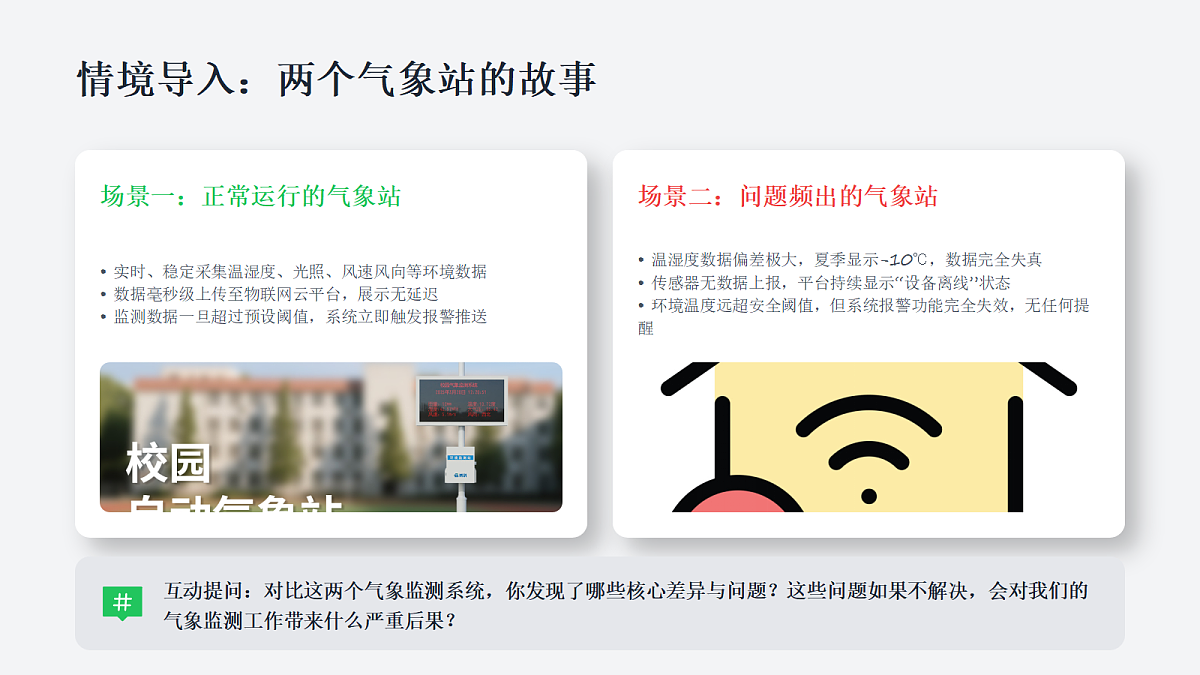

情境导入：两个气象站的故事
场景一：正常运行的气象站
• 实时、稳定采集温湿度、光照、风速风向等环境数据• 数据毫秒级上传至物联网云平台，展示无延迟• 监测数据一旦超过预设阈值，系统立即触发报警推送
场景二：问题频出的气象站
• 温湿度数据偏差极大，夏季显示-10℃，数据完全失真• 传感器无数据上报，平台持续显示“设备离线”状态• 环境温度远超安全阈值，但系统报警功能完全失效，无任何提醒
互动提问：对比这两个气象监测系统，你发现了哪些核心差异与问题？这些问题如果不解决，会对我们的气象监测工作带来什么严重后果？

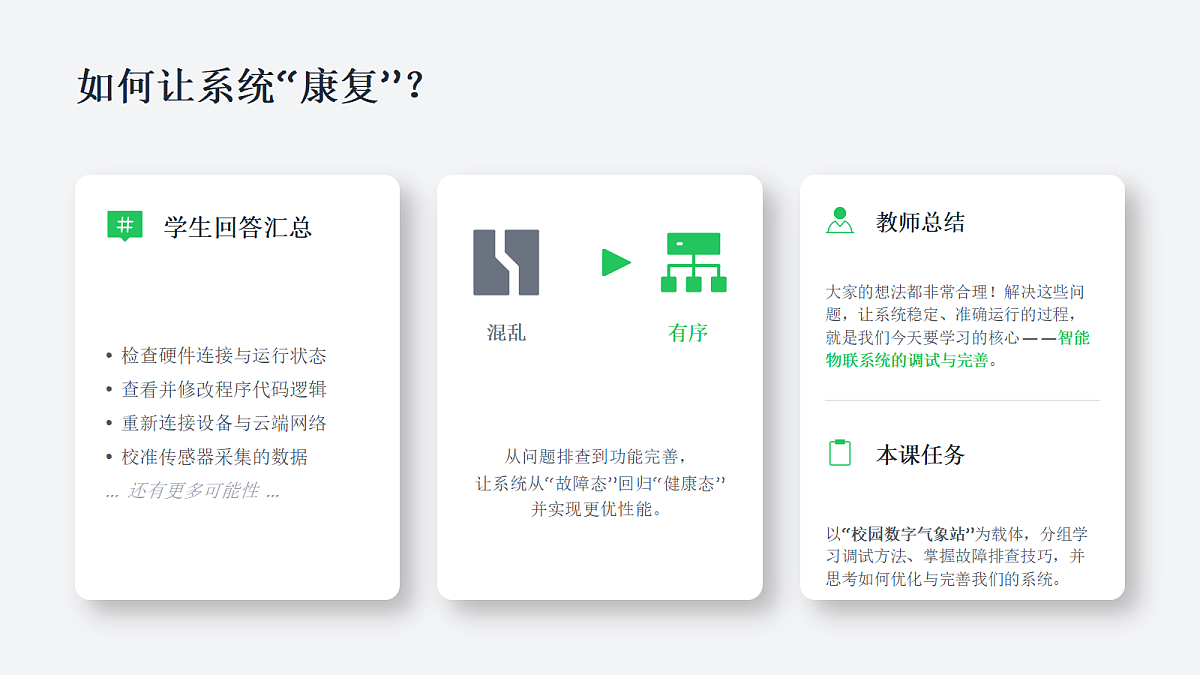

• 检查硬件连接与运行状态• 查看并修改程序代码逻辑• 重新连接设备与云端网络• 校准传感器采集的数据... 还有更多可能性 ...
从问题排查到功能完善， 让系统从“故障态”回归“健康态” 并实现更优性能。
大家的想法都非常合理！解决这些问题，让系统稳定、准确运行的过程，就是我们今天要学习的核心——智能物联系统的调试与完善。
以“校园数字气象站”为载体，分组学习调试方法、掌握故障排查技巧，并思考如何优化与完善我们的系统。

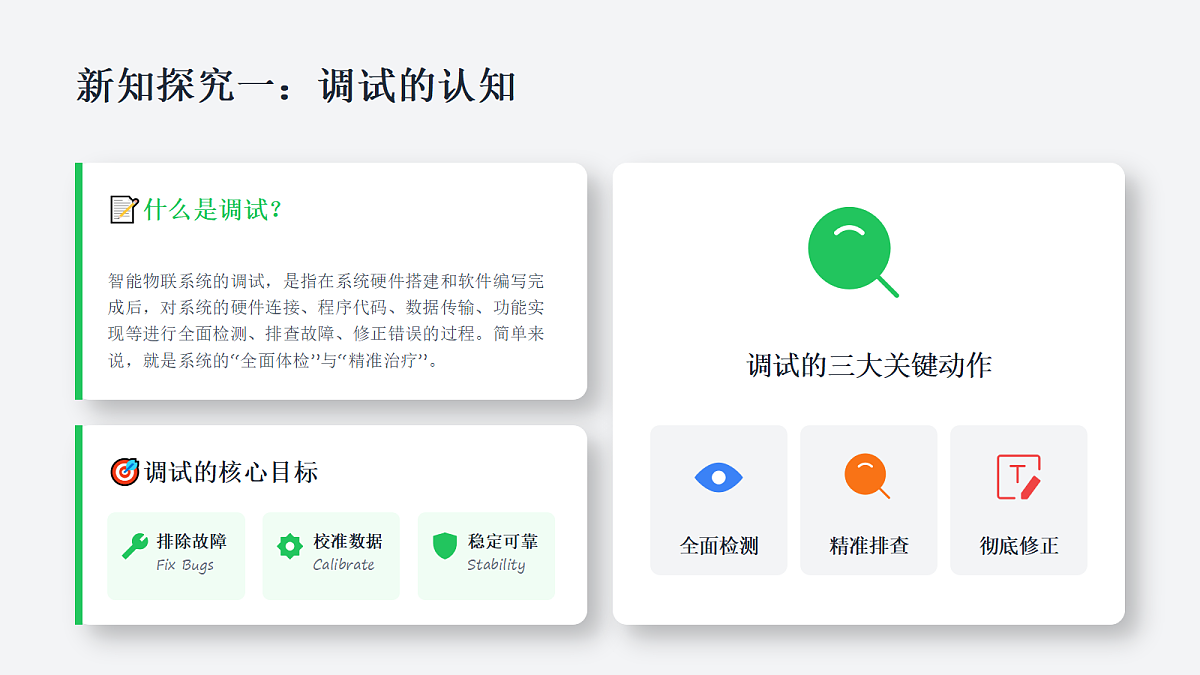

新知探究一：调试的认知
智能物联系统的调试，是指在系统硬件搭建和软件编写完成后，对系统的硬件连接、程序代码、数据传输、功能实现等进行全面检测、排查故障、修正错误的过程。简单来说，就是系统的“全面体检”与“精准治疗”。
排除故障Fix Bugs
校准数据Calibrate
稳定可靠Stability

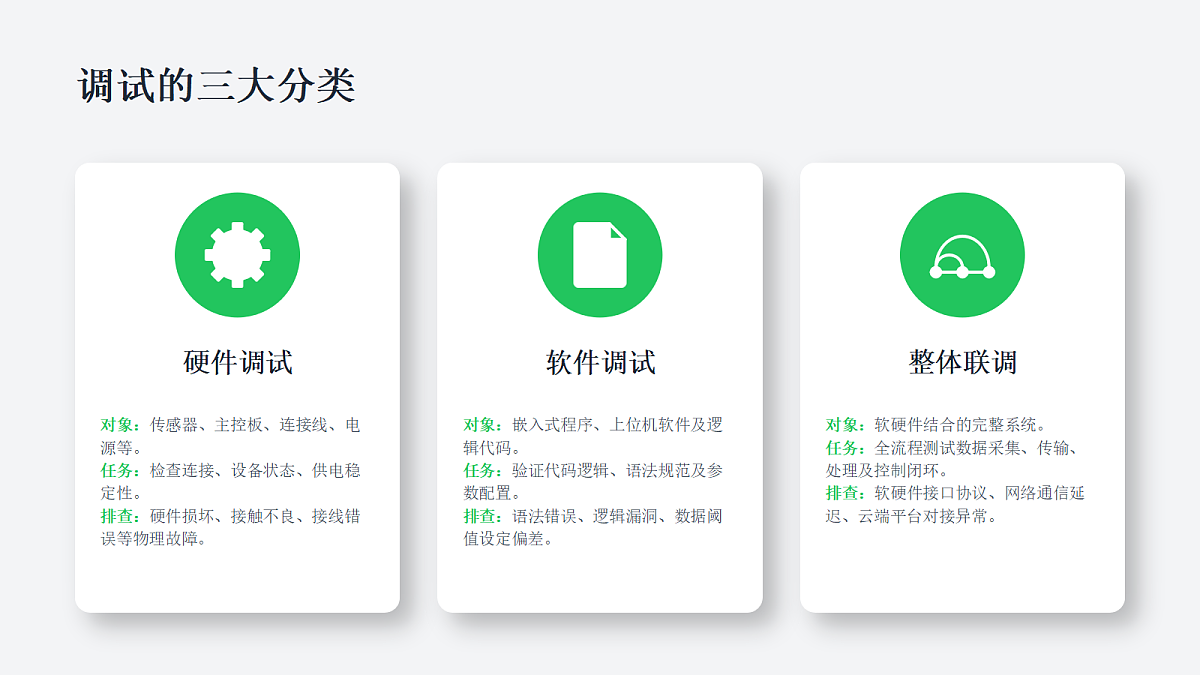

对象：传感器、主控板、连接线、电源等。任务：检查连接、设备状态、供电稳定性。排查：硬件损坏、接触不良、接线错误等物理故障。
对象：嵌入式程序、上位机软件及逻辑代码。任务：验证代码逻辑、语法规范及参数配置。排查：语法错误、逻辑漏洞、数据阈值设定偏差。
对象：软硬件结合的完整系统。任务：全流程测试数据采集、传输、处理及控制闭环。排查：软硬件接口协议、网络通信延迟、云端平台对接异常。

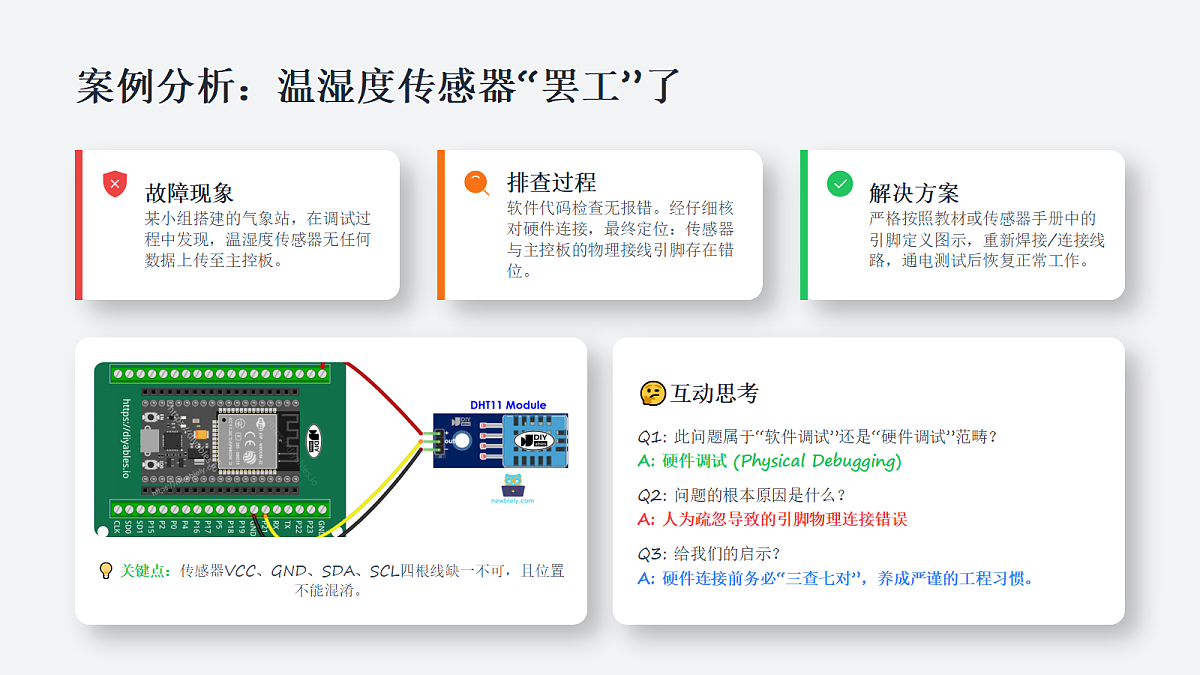

案例分析：温湿度传感器“罢工”了
故障现象某小组搭建的气象站，在调试过程中发现，温湿度传感器无任何数据上传至主控板。
排查过程软件代码检查无报错。经仔细核对硬件连接，最终定位：传感器与主控板的物理接线引脚存在错位。
解决方案严格按照教材或传感器手册中的引脚定义图示，重新焊接/连接线路，通电测试后恢复正常工作。
? 关键点：传感器VCC、GND、SDA、SCL四根线缺一不可，且位置不能混淆。
? 互动思考Q1: 此问题属于“软件调试”还是“硬件调试”范畴？ A: 硬件调试 (Physical Debugging)Q2: 问题的根本原因是什么？ A: 人为疏忽导致的引脚物理连接错误Q3: 给我们的启示？ A: 硬件连接前务必“三查七对”，养成严谨的工程习惯。

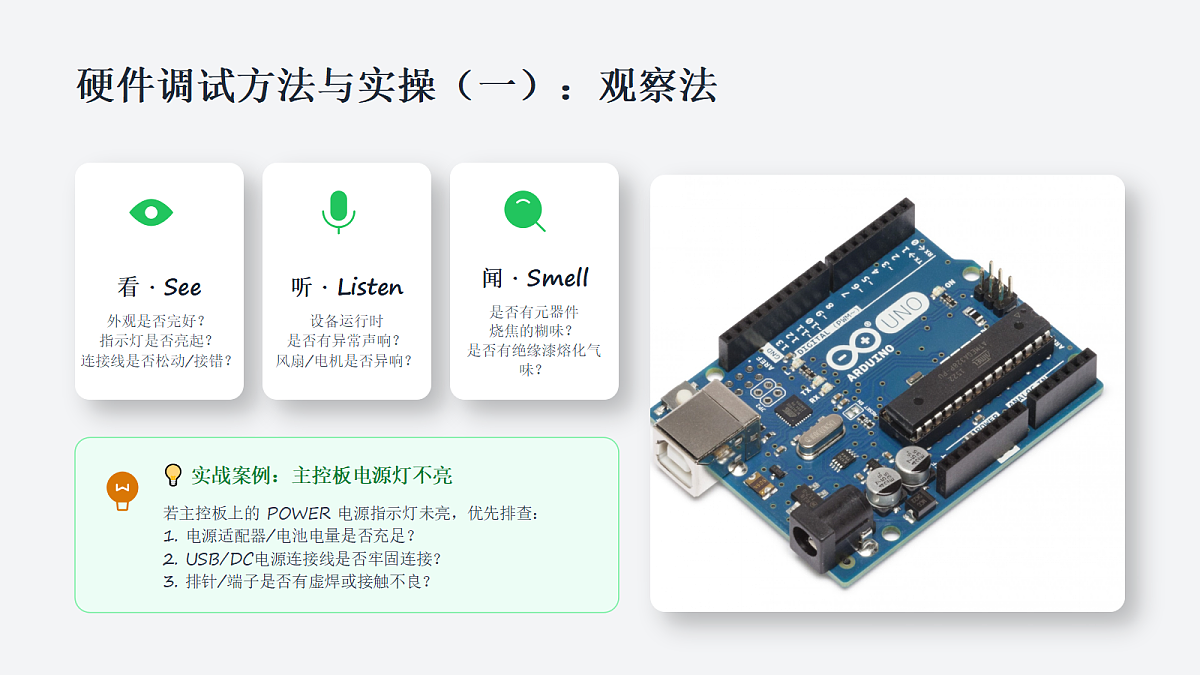

硬件调试方法与实操（一）：观察法
看 · See外观是否完好？ 指示灯是否亮起？ 连接线是否松动/接错？
听 · Listen设备运行时 是否有异常声响？ 风扇/电机是否异响？
闻 · Smell是否有元器件 烧焦的糊味？ 是否有绝缘漆熔化气味？
? 实战案例：主控板电源灯不亮若主控板上的 POWER 电源指示灯未亮，优先排查： 1. 电源适配器/电池电量是否充足？ 2. USB/DC电源连接线是否牢固连接？ 3. 排针/端子是否有虚焊或接触不良？

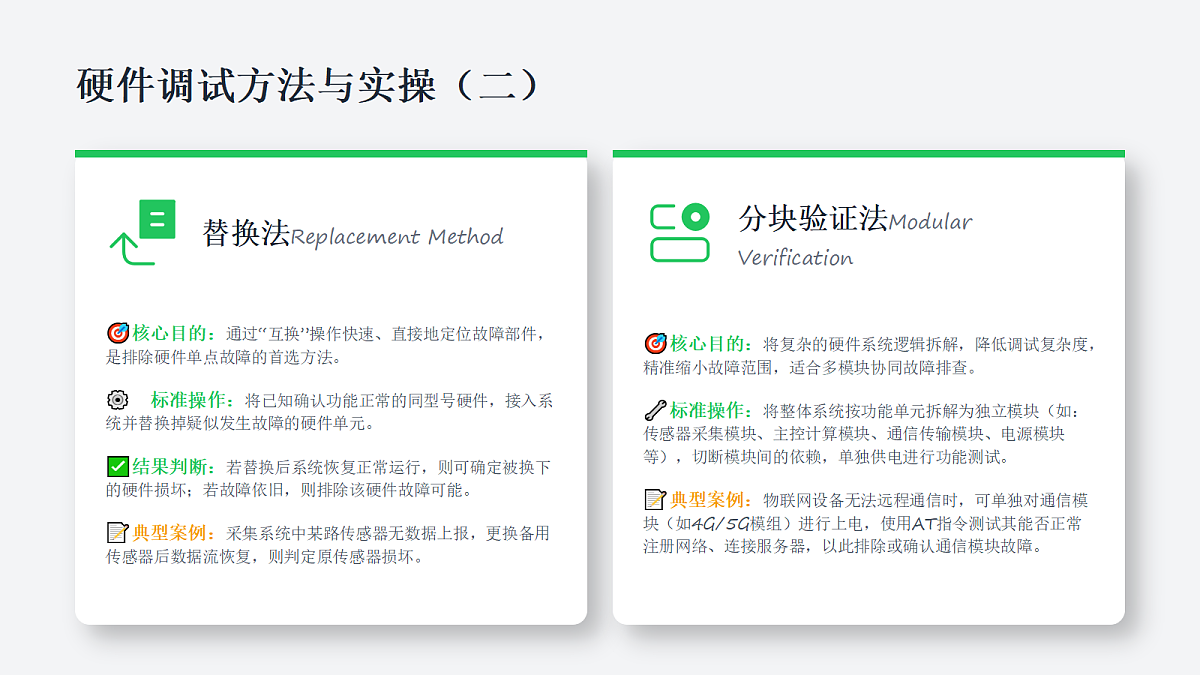

硬件调试方法与实操（二）
替换法Replacement Methd
? 核心目的：通过“互换”操作快速、直接地定位故障部件，是排除硬件单点故障的首选方法。⚙️ 标准操作：将已知确认功能正常的同型号硬件，接入系统并替换掉疑似发生故障的硬件单元。✅ 结果判断：若替换后系统恢复正常运行，则可确定被换下的硬件损坏；若故障依旧，则排除该硬件故障可能。? 典型案例：采集系统中某路传感器无数据上报，更换备用传感器后数据流恢复，则判定原传感器损坏。
分块验证法Mdular Verificatin
? 核心目的：将复杂的硬件系统逻辑拆解，降低调试复杂度，精准缩小故障范围，适合多模块协同故障排查。? 标准操作：将整体系统按功能单元拆解为独立模块（如：传感器采集模块、主控计算模块、通信传输模块、电源模块等），切断模块间的依赖，单独供电进行功能测试。? 典型案例：物联网设备无法远程通信时，可单独对通信模块（如4G/5G模组）进行上电，使用AT指令测试其能否正常注册网络、连接服务器，以此排除或确认通信模块故障。
软件调试方法与实操（一）：语法错误
语法错误 (Syntax Errr)
代码拼写错误、标点符号缺失、指令格式错误等，属于程序的“拼写”问题。
编程软件通常会直接在代码中显示红色波浪线，或在控制台弹出明确的错误提示框。
仔细对照软件的提示信息，定位到代码行，逐字检查拼写、标点符号和语法规范。
若将print()误写为prnt()，软件会提示变量未定义错误。
▲ Arduin IDE 中代码拼写错误的提示界面
软件调试方法与实操（二）：逻辑错误
▍表现与特点代码语法完全正确，但运行结果不符合预期。它是最常见也最难排查的错误类型，因为程序不会抛出任何报错信息。▍排查与解决需对照功能需求梳理逻辑流程，重点检查条件判断、循环次数及变量值的传递与修改是否符合设计初衷。
LOGICAL ERROR“ 隐形的逻辑杀手 ”示例：将“温度 > 30℃ 报警”误写为“温度 < 30℃ 报警”
正确逻辑流程1. 检测环境温度> 30℃ 2. 触发高温报警装置 (符合预期)
错误逻辑流程1. 检测环境温度< 30℃ 2. 触发高温报警装置 (逻辑颠倒，结果异常)
软件调试方法与实操（三）：参数阈值错误
问题表现Parameter/Threshld Errr传感器校准值不准或控制逻辑的触发阈值设置不合理，导致系统采集数据出现偏差，或功能不触发/误触发。
核心解决思路1.数据校准：对照高精度标准仪器重新标定，修正传感器基准偏差。 2.阈值调整：结合实际业务场景，重新设定功能触发的临界数值。
典型调试案例• 温湿度采集偏差大：重新用标准温湿度计进行单点/多点校准。 • 误报警问题：光照报警阈值误设为0，需调整为合理值（如500lux）。
物联网平台阈值配置界面在管理后台中，可直观地对设备报警阈值、采集周期等参数进行可视化配置与调试，是解决此类问题的核心操作入口。
硬件通电自检检查各模块指示灯是否正常，确认硬件电路连接无误。
程序下载运行将本地调试完成的固件程序上传到主控板，确保正常启动。
数据采集校准利用高精度标准仪器对比传感器数据，修正误差完成校准。
数据传输测试检查物联网平台是否能实时接收到设备上报的数据，无丢包。
控制功能验证模拟高温、高湿等异常环境，验证自动报警与设备联动功能。
稳定性测试进行72小时以上的持续运行测试，观察系统稳定性与网络连接状态。
新知探究三：让系统更“聪明”
▍ 什么是功能拓展？ 在满足基础功能的前提下，通过增加新模块或功能点，让系统具备更多实用能力，更好地服务用户需求。常见场景与示例： 增加长期数据存储、历史趋势查询、手机远程控制开关、多设备间的自动化联动等。?️ 气象站实战应用： 增加“历史温湿度变化曲线”功能；设置高温时，系统自动控制遮阳设备开启，实现智能防护。
▍ 什么是性能提升？ 不改变系统核心功能的前提下，优化内部逻辑与参数，让系统运行得更快、更准、更稳定。常见场景与示例： 优化数据采集与刷新频率、提高网络传输速度、降低设备待机功耗、减少数据误差提升准确性等。?️ 气象站实战应用： 科学调整传感器采集间隔，避免无效重复数据产生；优化网络连接与重连策略，大幅减少设备掉线情况。
新知探究三：让系统更“可靠”
核心定义：确保系统长时间稳定运行，降低因环境干扰或程序异常导致的服务中断风险。
? 关键举措• 增强电路抗干扰能力 • 优化电源稳压方案 • 部署故障自动重启机制
?️ 气象站案例• 加装硬件稳压模块，规避电压波动 • 编写异常检测代码，实现程序崩溃后自动恢复运行
核心定义：建立从设备到数据的完整防护体系，防止未授权访问与数据篡改，保障信息安全。
?️ 防护措施• 强化用户数据隐私保护 • 实施严格的设备访问权限分级 • 制定标准化的安全操作流程(SOP)
? 平台安全配置• 为物联网管理平台设置高强度账号密码 • 限制管理员权限范围，避免无关人员修改关键监测数据
小组活动：设计我们的“超级气象站”
01. 现状结合 结合校园气象站运行现状，参考教材中的经典案例进行构思。02. 方案构思 小组全员讨论，共同产出1-2个具有可行性的系统完善方案。03. 要素明确 清晰阐述：完善方向、具体实施措施以及预期能达到的效果。04. 成果落地 将讨论结果完整填写至《系统完善方案设计表》中。
发挥团队智慧 · 突破思维定式打造独一无二的 气象站升级方案
❓ 场景模拟：如果发现“气象站数据查看不方便”，大家能想到什么优化方案？
? 参考思路：• 制作数据可视化图表，直观展示趋势 • 开发手机端小程序，实现随时随地查看
思维碰撞 · 共同进步倾听创意 · 提出建议 · 优化细节
智能物联系统调试不包括以下哪一项？
A. 硬件调试B. 软件调试C. 更换教室(正确答案)D. 整体联调
“程序代码在编译运行时没有报错提示，就说明系统逻辑一定没有问题。”
× 错误注：需排查逻辑与业务错误
简述在智能硬件设备的调试过程中，“观察法”具体包含哪些核心操作步骤？
提示：从“看、听、闻”三个维度思考
• 结合完善方案，对校园气象站系统进行功能与性能的优化完善。• 完成优化后进行整体联调测试，验证系统稳定性及完善效果。• 规范填写《完善记录表》，完整记录修改内容、步骤及最终验证结果。
全场巡视并提供针对性指导，重点关注实操环节完成度，及时解答系统完善过程中的软硬件配置、逻辑调试等问题。
动手实操 · 团队协作理论结合实践，在实验室环境中完成系统落地与优化，共同解决遇到的技术挑战。
寻找目标结合生活中的智能物联产品，如智能门锁、智能浇花系统、智能手环等，确定分析对象。
发现问题深入思考并列举产品可能存在的痛点与不足，例如识别错误、浇水不准、数据同步失败等。
设计方案针对发现的问题，运用所学知识，设计一套简单的调试与完善方案。
智能门锁场景：家庭安防 / 便捷通行
智能浇花器场景：家庭园艺 / 定时灌溉
智能手环场景：个人健康 / 运动监测
01 / 一个核心认知调试与完善并非开发的收尾工作，而是决定智能物联系统能否稳定、高效落地的关键环节，贯穿系统构建的全生命周期。
02 / 三大调试分类•硬件调试：传感器、主控、执行器的连接与功能检测 •软件调试：代码逻辑、算法、通信协议的功能实现 •整体联调：软硬件结合后的端到端全链路测试
03 / 核心调试方法硬件：观察指示灯状态、替换疑似故障件、分模块验证 软件：逐行排查语法错误、逻辑断点调试、参数阈值校准 整体：全流程闭环检测、多场景压力测试与结果验证
04 / 四大完善方向1.功能拓展：丰富系统的应用场景与交互能力 2.性能提升：优化响应速度与数据处理效率 3.稳定性优化：降低延迟与故障发生概率 4.安全规范：保障数据传输与设备的安全性
课堂小结：我们收获了什么？
学会了智能物联系统的调试与完善方法，能够独立解决系统搭建中的常见问题。
提升了系统思维与逻辑分析能力，强化了故障排查意识，并激发了技术创新的设计思维。
深刻理解了“严谨实操、持续迭代优化”的工程态度，以及“技术服务生活”的人文理念。
整理 · 总结 · 展示将课堂所学转化为成果 沉淀完整的项目经验
系统完善课后继续完善校园气象站系统的功能与逻辑，确保系统运行稳定、功能完整。
整理完整项目报告整合系统运行演示视频、调试与完善过程记录表，以及详细的方案设计文档，形成完整报告。
成果展示与交流下节课我们将举行成果展示会，邀请大家上台分享你的项目成果与开发心得。
智能物联系统的调试与完善
? 定义排查系统运行中的各类故障、修正逻辑与参数错误，最终确保系统功能稳定、可靠地运行。? 分类• 硬件调试：传感器、模块、电路连接 • 软件调试：代码逻辑、通信协议 • 整体联调：软硬件结合的全流程验证
? 硬件调试技巧常用方法：观察指示灯状态、关键电压测量、故障元件替换法、功能模块分块验证法。? 软件与联调重点• 重点排查：语法错误、逻辑漏洞、阈值设置偏差 • 整体联调：全流程检测、数据校准与功能闭环验证
? 优化与完善方向• 基础：系统稳定性优化与安全性规范建立 • 进阶：功能场景拓展、响应速度与并发性能提升✨ 核心理念坚持持续迭代优化，紧贴实际业务需求，并探索创新应用场景。
