初中物理苏科版（2024）九年级下册（2024）一、电功试讲课教学课件ppt

这是一份初中物理苏科版（2024）九年级下册（2024）一、电功试讲课教学课件ppt，共10页。PPT课件主要包含了电能表，电功的计算等内容，欢迎下载使用。

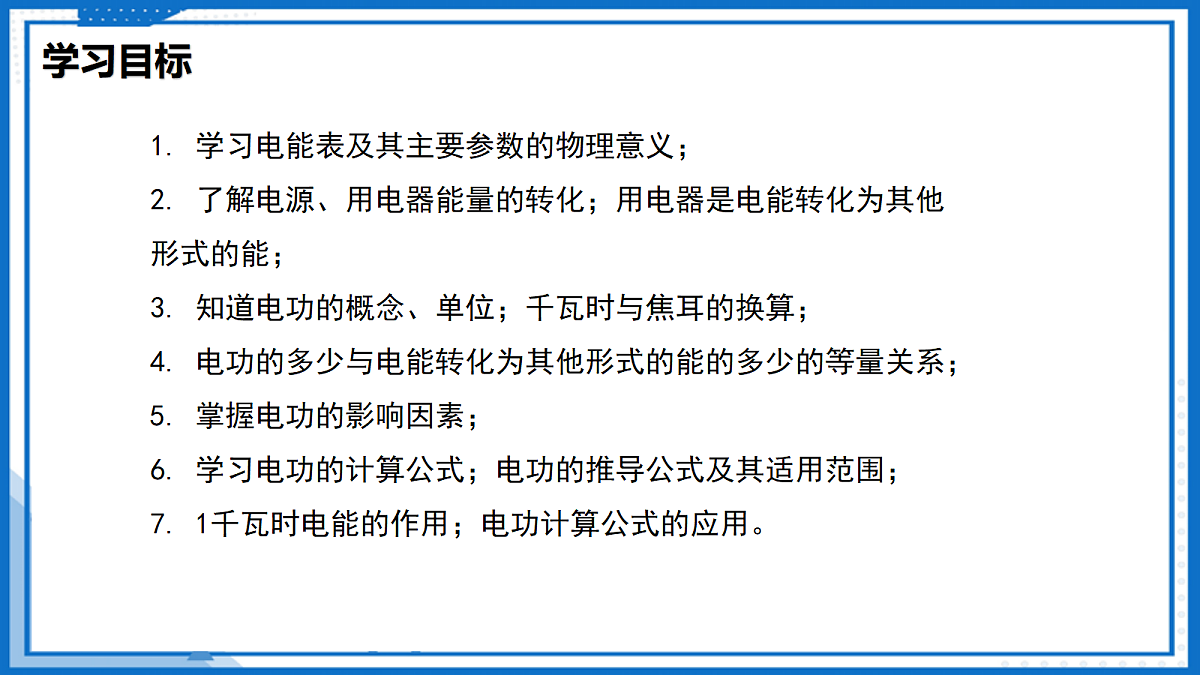

1. 学习电能表及其主要参数的物理意义；2. 了解电源、用电器能量的转化；用电器是电能转化为其他形式的能；3. 知道电功的概念、单位；千瓦时与焦耳的换算；4. 电功的多少与电能转化为其他形式的能的多少的等量关系；5. 掌握电功的影响因素；6. 学习电功的计算公式；电功的推导公式及其适用范围；7. 1千瓦时电能的作用；电功计算公式的应用。
1.电能表及其主要参数； 2.电功的概念、单位及其换算； 3.电功的计算公式及其应用。
1.电功的计算公式、推导公式及其适用范围；2.电功的综合应用。
家里的电灯、空调、扫地机器人等工作一段时间后，电能表的示数会发生变化，这说明用电器消耗了电能，即电能转化成了其他形式的能。我们知道，做功的过程总伴随着能量转化，这节课让我们一起学习电流做功。
知道你家一个月要交多少电费吗?
当然知道。可是你知道供电部门是根据什么来计算电费的吗?
如右图所示是家庭电路使用的电能表，它的示数由整数和两位小数组成，单位是千瓦时(kW ·h)。 供电部门按一定周期记录电能表示数，并根据前后两次记录的数据计算电费。
用来测量电路消耗电能多少的仪表叫作电能表。
某型号电能表的主要参数额定电压：220V电流规格：5(60)A频率：50 Hz电能表常数：1200 imp/(kW·h)
①.“电流规格”中，“5A” 表示基本电 流，它是确定电能表有关特性的电流值； “60 A”是电能表能满足测量准确要求， 且能长期正常运行的最大电流值。②.“电能表常数”为“1200 imp/(kW ·h)”, 表示每消耗1kW·h电能，电能表脉冲指示灯闪烁1200次。
①.电能表的额定电压为220V；②.频率：50Hz，“50Hz”表示这个电能表在频率为50Hz的交流电路中使用；③.在教材的智能电能表中，“1200 imp/(kW ·h)”, 表示每消耗1kW·h电能，电能表脉冲指示灯闪烁1200次；而在如右图所示的机械式电能表中，“1200r/kW·h”,表示每消耗1kW·h电能，电能表转盘转过1200r；
imp是impulse的缩写，表示脉冲；r是rud的缩写，表示圈或转。
随着电子技术和互联网技术的发展，目前家庭电路基本采用智能电能表（图右一）。 该类电能表靠专用的芯片计量电能，每计量一定量的电能会输出一个脉冲，对应的脉冲指示灯闪烁一次。智能电能表利用网络回传数据，实现了远程抄表。
1．下图所示是生活中常见的两种电能表。下列关于电能表的说法正确的是（　 　）A．电能表用来测量用电器消耗电能的快慢B．电能表甲的示数为18246kW·hC．两种电能表的额定最大电流均为20A，工作时电流可以超过额定最大电流D．电能表乙中“3200imp/(kW·h)”表示接入该电能表的用电器，每消耗1kW·h的电能，脉冲指示灯闪烁3200次
电源将其他形式的能转化为电能，而用电器工作时则将电能转化为其他形式的能，如扫地机器人工作时将电能转化为机械能和内能等。电能利用的过程就是电能转化为其他形式的能的过程。
用电器举例：扫地机器人
同学们可以尝试举例分析其用电器能量转化情况。
电源、用电器的能量转化
我们知道，做功的过程总伴随着能量转化，电流做了多少功，电路中就消耗了多少电能。 电流所做的功叫作电功 ，用 W 表示，单位是焦（J）。
换而言之，电流做了多少功，就有多少电能转化为其他形式的能。例如，通过某电扇的电流每秒做功150 J，表明每秒有150 J电能转化其他形式的能(主要为机械能和内能)。
以电动自行车为例分析：
电动自行车的核心部件：电池、电动机。
①电动车运动时，电流通过电动机，使电动机转动，电流做功。
②电池中的电能减少。
③电动车的机械能在增加。
电池工作时，电流在做功，电能减少，电动机的机械能增加。
其他形式的能增加了多少（此例主要为机械能）
这个过程是通过电流做功来实现的。
电能的国际单位：焦耳（J）
生活中的电能单位：千瓦·时，符号是 kW·h, 俗称 “度”
他们之间的换算关系是：1kW·h=1×103W ×3600s=3.6 ×106J
1．关于电功，下列说法正确的是（　 　）A．电流通过电灯做功时，电能只转化为光能B．电流做功的多少可能大于电能转化为其他形式能的多少C．电流做了多少功，就相当于有多少电能转化为其他形式的能D．电功就是电能，两者只是名称不同而已
2．电能与电功（1）符号：均为W。（2）单位：       ，符号“       ”；千瓦时（度），符号“        ”。换算关系：1kW·h=       J。（3）关系：电流所做的功叫       ，电流做功的过程是       转化为其他形式能的过程，即       是电能转化为其他形式能的多少的量度。
同一用电器的使用时间越长，消耗的电能越多，意味着电流做功越多。可见，电流做功的多少与用电器的通电时间有关。此外，电流做功的多少还与电压、电流有关。
研究表明：电功大小与用电器两端的电压、通过的电流和通电时间有关 。
若用电器两端的电压为U, 通过用电器的电流为I, 通电时间为t, 则电流所做的功，即
在国际单位制中， 电压的单位是伏（V）、 电流的单位是安（A）、时间的单位是秒（s）， 电功的单位是焦（J）。它们之间的关系为：1 J = 1 V·A·s
1kW · h电能的作用
①电功变形公式的适用条件：只适用于纯电阻电路； ②利用电功公式及其变形公式时，要注意各物理量的同一性和同时性； ③ W＝UIt 是普遍适用的公式。
例题 将一个电暖器单独接在家庭电路中，它连续正常工作2h后，电能表的示数由4321.82 kW·h 变为4323.42kW·h 。 已知该电暖器的额定电压为220V, 求通过电暖器的电流。
解答 电暖器消耗的电能W=4323.42kW·h-4321.82kW·h=1.6kW·h由电功的公式 W=UIt 可得，通过电暖器的电流
分析 根据电能表示数的变化，可算出2h内电暖器消耗的电能，再利用电功的公式就可以求出通过电暖器的电流。
反思 计算电流时，为什么要把电能的单位换算成焦耳，把时间的单位换算成秒?
单位统一，方便计算出正确结果。
1 ．在国际单位制中，电能的单位是 ( )A ．牛顿 B ．瓦特 C ．焦耳 D ．千瓦
2 ．关于电功，下列说法不正确的是 ( )A ．电流做了多少功就有多少电能转化为其它形式的能B ．电流越大， 电流做功就一定越多C ．用电能表可以测量电流做功的多少D ．电流做功的过程就是消耗电能的过程
3 ．电能表是用来测量电路消耗 的仪表，小明家电能表本月底示数如图，上月底的示数“01383” ，则她家本月消耗电能 kW·h 。该同学观察到当他家里只有一台空调机连续工 1min 该表的指示灯闪了 60 次时，在这段时间空调消耗的电能为 kW·h。
4 ．如图所示是某家用电子式电能表的表盘，该电能表的工作电压是 V ，若将某用电器单独接在该电能表上正常工作 3min ，电能表指示灯闪烁了 32 次，该用电器在上述时间内消耗的电能为 kW·h。
5 ．如图所示的电路中，定值电阻R1 = 40Ω , R2= 20Ω , 闭合开关 S ，电压表的示数为 10V。求：
(1)通过电阻R2的电流。(2)通电 300s ，电流通过电阻R1 所做的功和电路消耗的总电能。
3000J；4500J
6 ．如图，电源电压不变，已知 R2 ＝15Ω , 闭合开关后，电流表 A1 、A2 的示数分别为 0.5A、0.2A ，则电源电压为 V ，相同时间内，电流通过 R1 和 R2 的做功之比是 。
1．手机电池充电时，电池相当于 （选填“电源”或“用电器”）。现有一款手机电池容量为 4000mA·h ，电池电压为 4V ，充满电后，它储存的电能为 J。
2．小红看她家电能表表盘如图所示，则她家的用电器工作时干路总电流不能超过 A。图中该电能表表盘的某个参数看不清了，于是小红将家里的其他用电器关闭，只让饮水机工作，1min 消耗了1.08×105J 的电能，表盘转了 18 转，则该参数是 r/（kW•h）。
3 ．如图所示， 电源电压6 V 恒定不变，R1、R2 为定值电阻，R2 = 30Ω , 闭合开关S ，电流表A示数为0.3 A 。求：
(1) R1 的电阻；(2)通电10 s ，电流对R2 做的电功。
4．如图所示，电源电压不变，电阻R2 = 4Ω 。闭合开关 S ，电流表A1 的示数为 0. 1A ，电流表A2的示数为 0.5A ，电阻R3 = 0.5Ω , 则通电 1min ，电阻R1 消耗的电能为 J。
5．如图甲所示，电源电压恒定不变，R1的阻值为10Ω , 图乙是小灯泡L的电流与电压的关系图像。当只闭合开关S1 、S2时， 电压表的示数为 6V ，电源电压为 V；当只闭合开关S2 、S3时， 电压表示数为 3V ， R2在 1min 内消耗的电能为 J。
