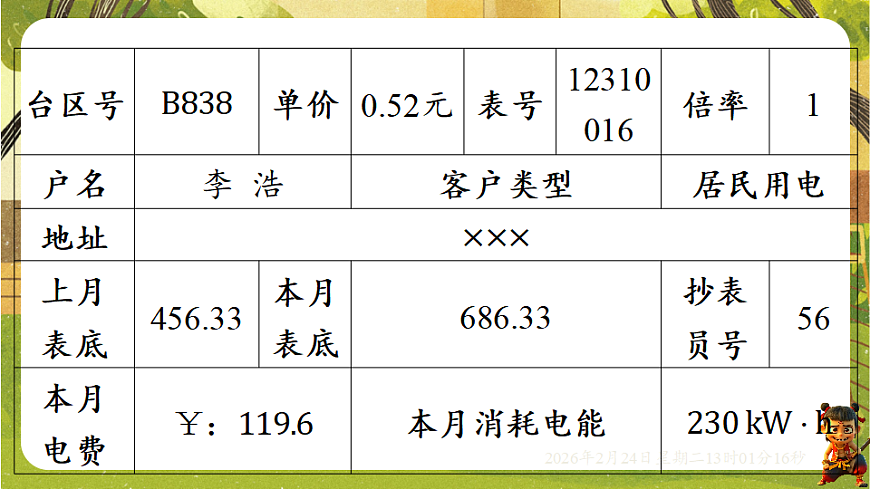

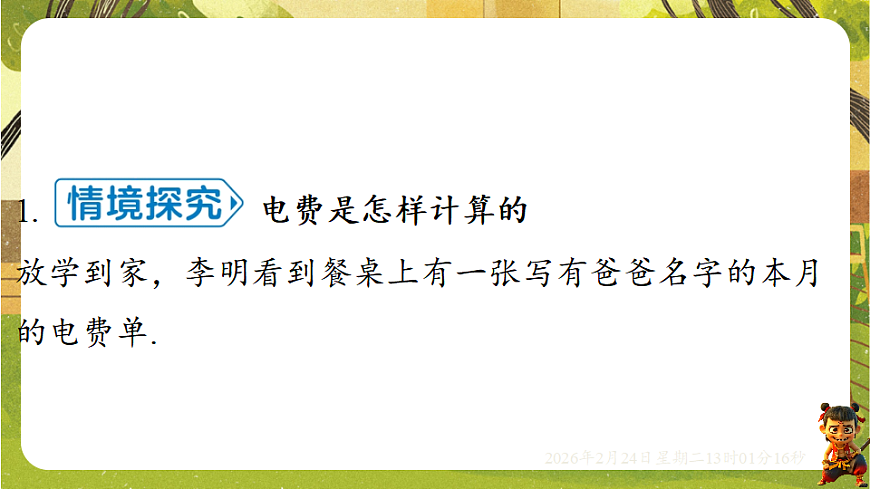

1. 电费是怎样计算的放学到家，李明看到餐桌上有一张写有爸爸名字的本月的电费单.

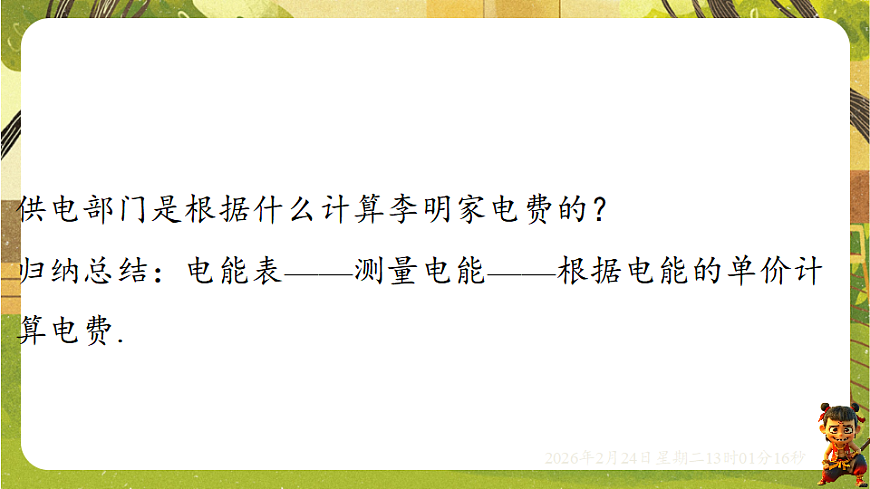

供电部门是根据什么计算李明家电费的？归纳总结：电能表——测量电能——根据电能的单价计算电费.

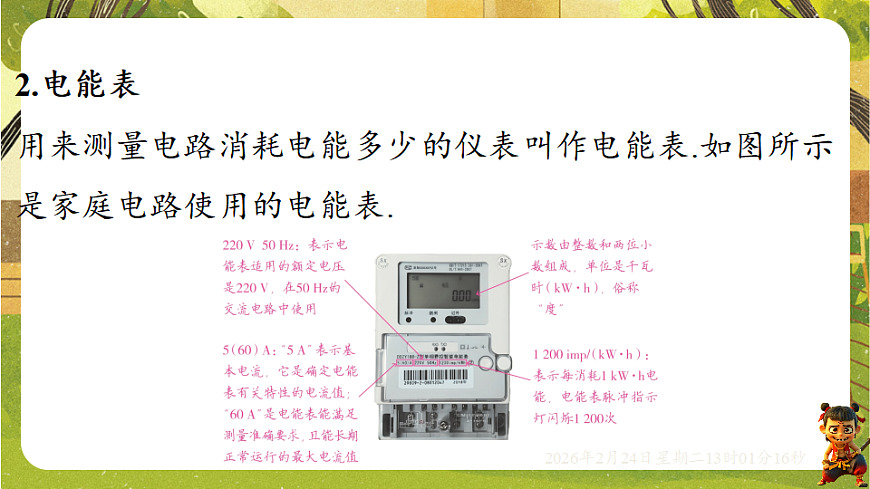

2.电能表用来测量电路消耗电能多少的仪表叫作电能表.如图所示是家庭电路使用的电能表.

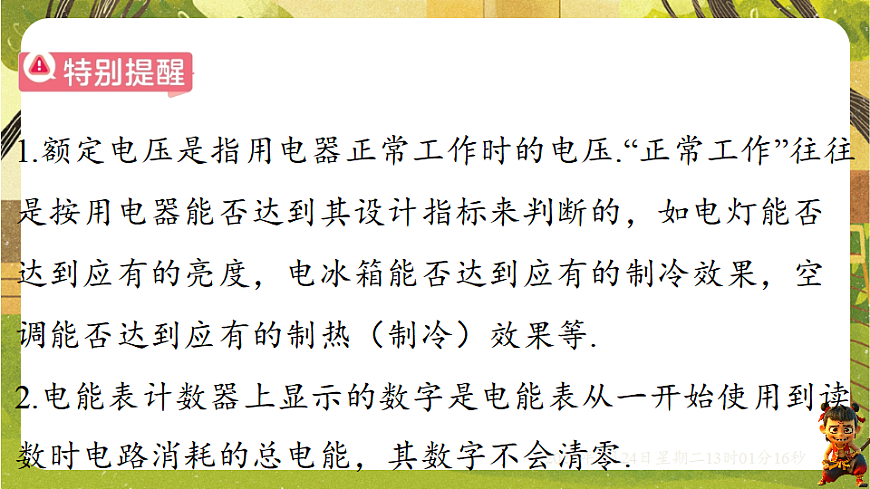

1.额定电压是指用电器正常工作时的电压.“正常工作”往往是按用电器能否达到其设计指标来判断的，如电灯能否达到应有的亮度，电冰箱能否达到应有的制冷效果，空调能否达到应有的制热（制冷）效果等.2.电能表计数器上显示的数字是电能表从一开始使用到读数时电路消耗的总电能，其数字不会清零.

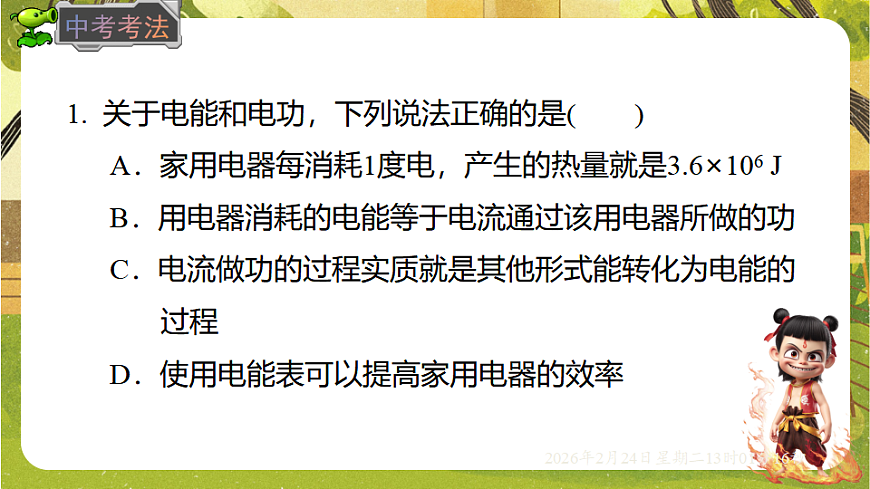

1. 关于电能和电功，下列说法正确的是(　　)A．家用电器每消耗1度电，产生的热量就是3.6×106 JB．用电器消耗的电能等于电流通过该用电器所做的功C．电流做功的过程实质就是其他形式能转化为电能的过程D．使用电能表可以提高家用电器的效率

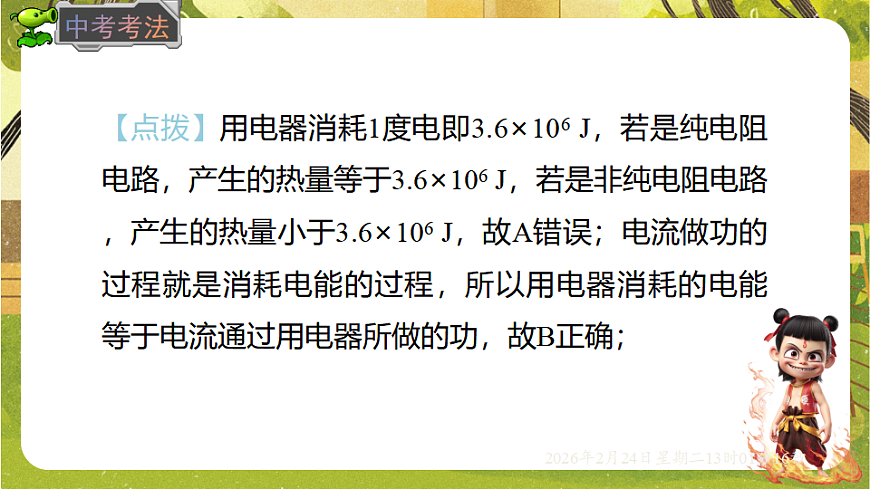

【点拨】用电器消耗1度电即3.6×106 J，若是纯电阻电路，产生的热量等于3.6×106 J，若是非纯电阻电路，产生的热量小于3.6×106 J，故A错误；电流做功的过程就是消耗电能的过程，所以用电器消耗的电能等于电流通过用电器所做的功，故B正确；
电流做功的过程实质就是电能转化为其他形式能的过程，故C错误；家庭电路中电能表的作用是测量电路中消耗的电能，不能提高家用电器的效率，故D错误。故选B。
教材第4页“实践与练习”第1题
2.影响电功的因素大量的实验表明，电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系.加在用电器上的电压越高、通过用电器的电流越大、用电器的通电时间越长，电流做功越多.
3.电功的计算（1）电功的计算式（适用于任何情况下电功的计算）
纯电阻电路是指电流流过该电路时，电能全部转化为内能的电路（如电路中用电器是电炉的电路）；若电能只有一部分转化为内能，这样的电路被称为非纯电阻电路（如含有电动机、电铃的电路），此类电路不能用以上推导式计算电功.
串、并联电路中电功的特点
2. 某家庭用电器的能量流向如图所示，据此推测该用电器可能是(　　)A．LED灯泡B．电饭煲C．电热水器D．洗衣机
【点拨】如图该用电器将一部分电能转化成了机械能，还有一部分电能转化成了内能，LED灯泡工作时将电能转化为内能和光能，不产生机械能，故A不符合题意；电饭煲工作时将电能转化为内能，不产生机械能，故B不符合题意；
电热水器工作时将电能转化为内能，不产生机械能，故C不符合题意；洗衣机是将大部分的电能转化为了机械能，还将一少部分电能转化为了内能，故D符合题意。故选D。
3. 小典家里的电能表10月1日的示数如图甲所示，11月1日的示数如图乙所示，他家10月份共用电(　　)A．312 kW·h B．31.20 kW/hC．31.20 kW·h D．31.2 J
4. 如图所示的是一个电能表表盘，对其中的重要参数，下列说法中错误的是(　　)A．“220 V”是说这个电能表应该在220 V的电路中使用B．“5(60) A”是说这个电能表使用时额定最大电流为5 AC．“50 Hz”是说这个电能表应在50 Hz的交流电路中使用D．若电能表上的脉冲指示灯闪烁240次，则表示接在这个电能表上的用电器消耗了0.2 kW·h的电能
【点方法】电能表上所标参数的含义：(1)“220 V”——这个电能表应该在220 V的电路中使用。(2)“5(60) A”——这个电能表的标定电流为5 A，额定最大电流为60 A。电能表工作时的电流不能超过额定最大电流。(3)“50 Hz”——这个电能表在频率为50 Hz的交流电路中使用。(4)“1 200 imp(kW·h)”——接在这个电能表上的用电器，每消耗1 kW·h的电能，电能表脉冲指示灯闪烁1 200次。
5. [2025苏州期末]用两种不同的充电桩对同一辆电动汽车充电，相关数据如表所示，不计充电过程中的能量损失。如果用普通充电桩充满电，消耗的电能为______kW·h；如果用快充充电桩充满电，需要________h。
6.如图甲所示，当开关S由接触点1转到接触点2时，两电表示数变化如图乙所示，则开关接2时，灯泡L2两端的电压是________V；此时L1和L2消耗的电能之比W1∶W2＝________。
【点拨】当开关S接1时，只有L1接入电路，根据图乙可知，电源电压U＝6 V，当开关S接2时，L1和L2串联，电压表测量的是灯泡L1两端的电压，根据图乙可知，灯泡L1两端的电压U1＝2 V，根据串联电路电压的规律可得，灯泡L2两端的电压U2＝U－U1＝6 V－2 V＝4 V；由于两个灯泡串联，通过它们的电流和通电时间相等，根据W＝UIt可知，灯泡L1和灯泡L2消耗的电能之比是 W1∶W2＝U1I1t1∶U2I2t2＝U1∶U2＝2 V∶4 V＝1∶2。
7. 如图甲所示是冬奥会上亮相的创可贴体温计。如图乙所示的为该装置感温区的电路图，其中R为热敏电阻，其阻值会随体温的升高而增大。电源电压恒为6 V，定值电阻R0的阻值为10 Ω，当电压表的示数达到2 V时便会报警。求：
(1)恰好报警时，电流表的示数；
(2)恰好报警时，整个电路10 s内消耗的电能。
【解】恰好报警时，整个电路10 s内消耗的电能W＝UIt＝6 V×0.4 A×10 s＝24 J。
8．现有两个定值电阻R1和R2(R1＜R2)，按照如图所示的四种方式，分别接到电压恒为U的电源两端工作相同的时间。四个电路中电流做功的大小关系正确的是(　　)A．W甲＞W乙＞W丙＞W丁 B．W乙＞W丙＞W丁＞W甲C．W甲＞W丙＞W丁＞W乙 D．W丙＞W丁＞W乙＞W甲
9. 如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是3∶5，在相同时间内，灯L1、L2的电功之比和电流之比分别是(　　)A．3∶2；1∶1 B．1∶1；5∶3C．1∶1；2∶3 D．2∶3；1∶1
【点拨】由图可知，开关S闭合后，如果乙为电流表，将会造成电源短路，如果甲为电流表，则L1将被短路，因此甲、乙都为电压表，此时灯L1、L2串联，电压表甲测L1两端的电压，电压表乙测电源电压；由题意可知U甲∶U乙＝3∶5，因为串联电路中总电压等于各部分电压之和，
10. 闪电是一种常见的自然放电现象，每次闪电将消耗大量的电能，有人说“一次闪电值千金”。据有关资料报道，闪电放电时的电压约5×107 V，电流约1.8×105 A，每次闪电的持续时间约0.1 s，每次闪电释放的电能是________J。如果电费为0.50元/(kW·h)，那么每次闪电大约值________元。
【点拨】每次闪电释放的电能W＝UIt＝5×107 V×1.8×105 A×0.1 s＝9×1011 J＝2.5×105 kW·h；则一次闪电大约值2.5×105 kW·h×0.50元/kW·h＝1.25×105元。
11.如图所示的是小德家的电能表，电能表上的一个数据看不清楚，若电路中只有一个电热水壶工作3 min，观察到电能表的指示灯闪烁了200次，该电热水壶消耗的电能为2.25×105 J。这个电能表看不清楚的数据应该标的是________imp/(kW·h)。
12.西北工业大学实现了激光充电技术，有效地解决了无人机的续航问题。如图所示，激光充电技术的基本原理为地面发射端发射激光，
激光照射到接收端的光伏转化阵列，光伏转化阵列将光能转化为________能，给电池充电。一块参数为“3.7 V　4 000 mA·h”的无人机电池充满电后存储的电能为________J，若发射端的发射功率为370 W，从发射端到接收端的传输效率为50%，接收端的充电效率为80%，则将该电池的电能从50%充满需要________s。
【点拨】光伏转化阵列消耗光能，产生了电能，因此是将光能转化为电能，给电池充电；一块参数为“3.7 V　4 000 mA·h”的无人机电池充满电后存储的电能为W＝UIt＝3.7 V×4 A×3 600 s＝53 280 J；若发射端的发射功率为370 W，
13．如图所示的电路中，R0＝10 Ω，电源电压恒定为6 V。闭合开关S、S1，断开S2，将滑动变阻器的滑片调到某一位置，电压表的示数为3 V。滑动变阻器滑片位置保持不变，断开开关S1，闭合开关S、S2，电压表的示数为2 V，求：
【解】闭合开关S、S1，断开S2，滑动变阻器的滑片调到某一位置，R0、R1、滑动变阻器串联，电压表测量R0、R1两端电压之和，即UV＝3 V；滑动变阻器滑片位置保持不变，断开开关S1，闭合开关S、S2，R0、R1、滑动变阻器串联，电压表测量R1两端电压，电压表的示数为2 V，即U1＝2 V；
(2)整个电路通电时间为5 min，电流通过滑动变阻器做的功。
【解】根据串联电路的电压特点可知，滑动变阻器两端的电压U滑＝U－UV＝6 V－3 V＝3 V，整个电路通电时间为5 min，电流通过滑动变阻器做的功：W滑＝U滑It＝3 V×0.1 A×5×60 s＝90 J。
14. 如图所示，一个密封盒的表面可见两个接线柱a和b、一只开关S2、两个定值电阻R1(标有“8 Ω”字样)和R2(标识不清)，盒内导线将它们连接起来。小德想探究它们的连接方式，连接如图所示的电路(电源电压恒为6 V)，做了两次实验，数据记录如表格所示。
(1)第一次实验中，两个电阻的连接方式是________联，R2的阻值是________Ω。
(2)第二次实验中，电流通过R2时1 min所做的功是________J。
