2026年九年级物理中考二轮复习 专题10 家庭电路、电与磁、信息、能源、材料(复习课件)

这是一份2026年九年级物理中考二轮复习 专题10 家庭电路、电与磁、信息、能源、材料(复习课件)，共62页。
（含交互动画·预测闯关小游戏）

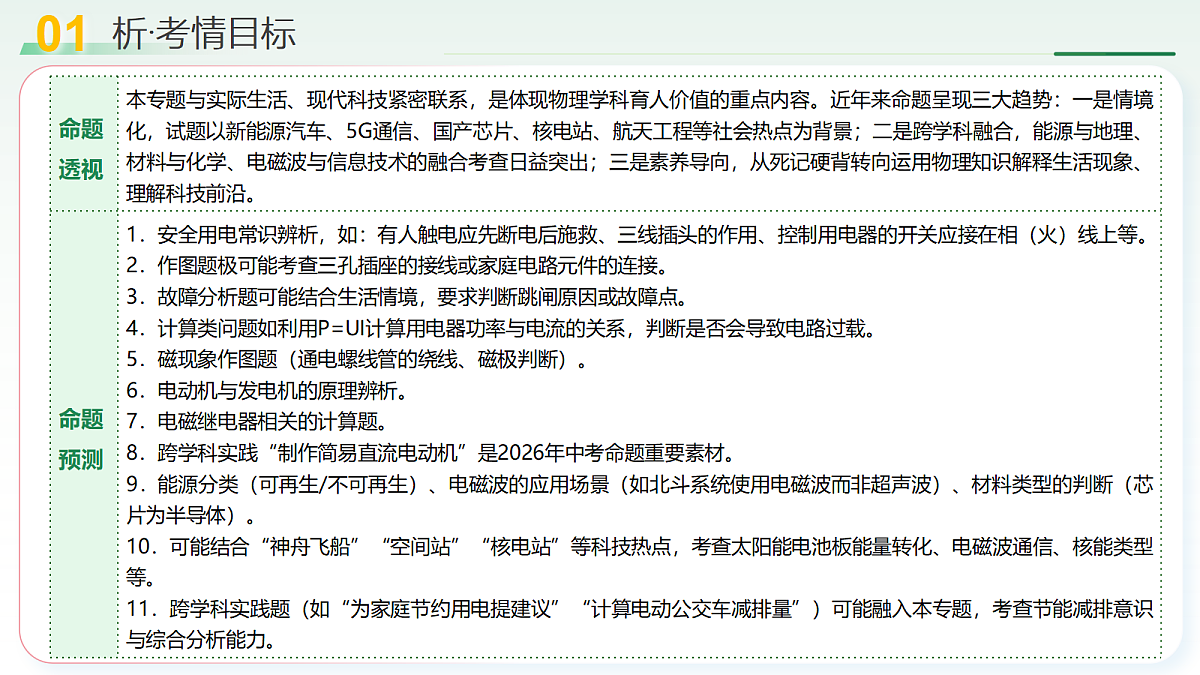

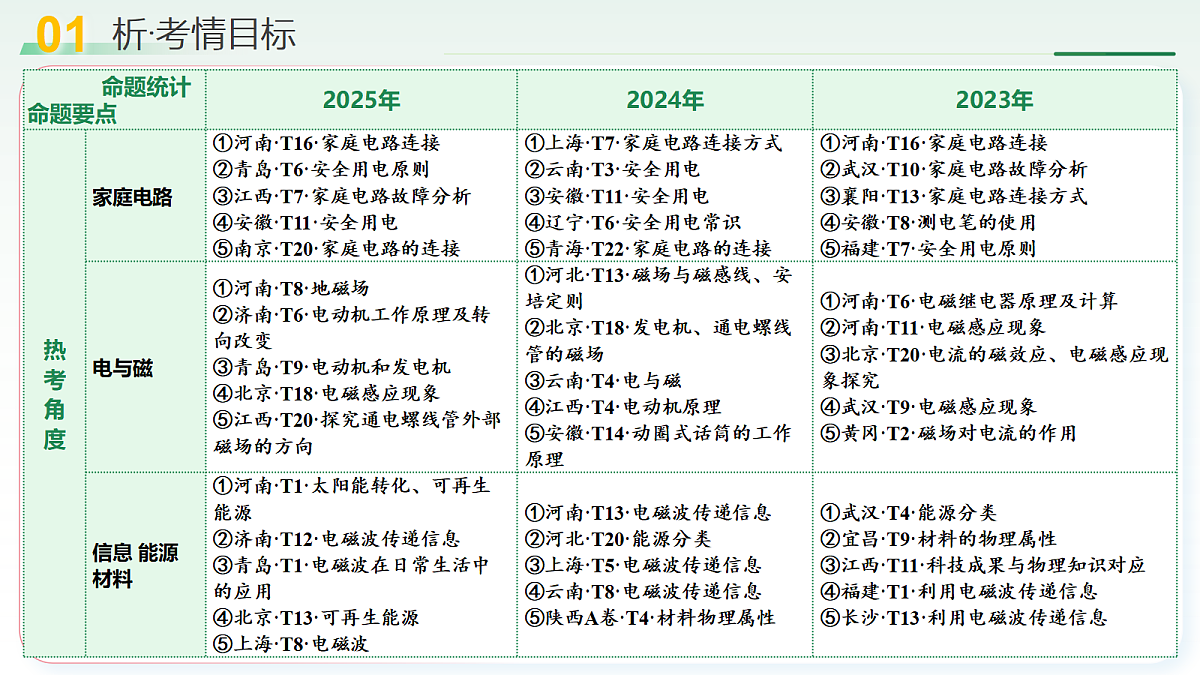

解读中考考情，研究命题规律，预测考试方向

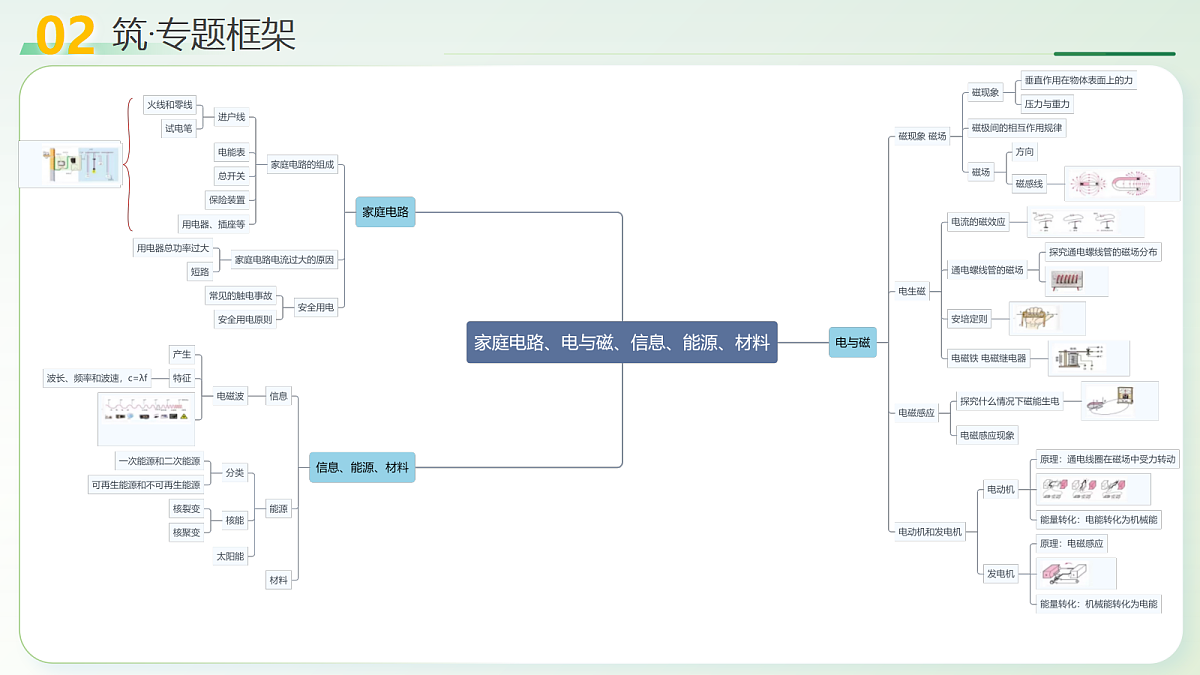

构建专题框架，强化整体感知，建立系统思维
真题动向 洞察中考命题情境，探究命题内在规律核心提炼 提炼必备知识技能，筑牢应试能力根基拓展提升 拓展解题方法技能，提升解题技巧能力
1．（2025·陕西卷）【新情境・通过电动车的充电安全考查安全用电常识】为了市民电动车的充电安全，很多地方都配备了安全充电站，如图所示。关于充电站和电动车的安全充电，下列做法符合安全用电原则的是（　　）A．充电站插座的外壳用导体制成B．充电过程中起火时立即用水浇灭C．将电动车的电池拆下后带回家充电D．充电结束后自动切断电源
充电站插座的外壳用导体制成，用电人不小心接触到插座外壳也会造成触电事故，这不符合安全用电原则；一般情况下，水是导电的，充电过程中起火时立即用水浇灭是不可行的，应先断开电源；充电结束后自动切断电源，这完全符合安全用电原则
2．（2025·甘肃兰州卷）【新情境・通过日常用电场景考查安全用电常识】如图所示的情境中，符合安全用电要求的是（    ）A．甲图，在高压线下钓鱼B．乙图，使用绝缘皮已破损的电线C．丙图，将电动车推进楼道停放或充电D．丁图，用电器着火时先断电再灭火
在高压线下钓鱼，易发生高压电弧触电；使用绝缘皮破损的电线，容易使人体接触到内部的导线，引发触电；将电动车推进楼道停放或充电，存在火灾隐患，且一旦发生火灾，会阻碍人员疏散通道；用电器着火时先断电再灭火，可防止发生触电事故
3．（2025·江苏徐州卷）【考查家庭电路的组成和连接、试电笔的作用】家庭电路有两根进户线，分别是火线和零线。火线和零线之间的电压为______V。各用电器都是一端接在火线上，另一端接在零线上，即这些用电器是______联的。用测电笔的笔尖接触电线，如果氖管发光，表示接触的是______线。
[1]家庭电路有两根进户线，分别是火线和零线。我国家庭照明电路的电压为220V，即火线和零线之间的电压为220V。[2]各用电器都是一端接在火线上，另一端接在零线上，即这些用电器是并联的，可以独立工作，互不影响。[3]可用测电笔辨别火线和零线，如果用测电笔的笔尖接触电线时，氖管发光，说明所测的是火线
4．（2025·陕西卷）【考查家庭电路的组成、连接、安全用电】同学们通过学习，了解了家庭电路的主要组成和安全用电的基础知识。如图，是某家庭电路的部分电路。下列说法不正确的是 （　　）A．控制照明灯的开关应接在图中的a处B．不能用湿抹布擦拭带电的插座C．空气开关跳闸，可能是因为电路中用电器总功率过大D．更换灯泡时需要断开开关
控制照明灯的开关应接在火线上，断开开关时才能切断火线，所以控制照明灯的开关应接在图中的b处；
5．（2025·湖北武汉卷）【新情境・通过插线板及其电路考查安全用电】图甲是一个常用的插线板，图乙是其内部元件连接的示意图。将一盏台灯插头插入插线板的插孔内，闭合插线板开关和台灯开关，台灯正常发光。下列说法正确的是（    ）A．断开插线板开关，台灯仍正常发光B．断开台灯开关，指示灯会熄灭C．若指示灯断路，台灯仍正常发光D．若台灯内部短路，指示灯会被烧坏
插座和指示灯并联，插线板开关在干路中，断开插线板开关，台灯不能正常发光；断开台灯开关，指示灯仍然发光；若指示灯断路，台灯仍正常发光；若台灯内部短路，指示灯没有电流通过，指示灯不会被烧坏
6．（2025·黑龙江绥化卷）【考查家庭电路故障分析】如图是家庭电路的一部分，进户线在图中左侧。闭合开关，灯泡不亮，用试电笔检测发现a、b、c三处氖管发光，d处氖管不发光。则电路故障是（   ）A．灯泡断路 B．b、c间断路C．a、d间断路D．进户线零线断路
闭合开关，用试电笔检测发现a、b、c三处氖管发光，则a、b、c三处都能与火线相连，所以灯泡完好，b、c间是连通的；d处氖管不发光，则d处与火线是断开的，所以a、d间断路；如果进户线零线断路，其它部分是完好的，则d处能通过灯泡和开关与火线相连，所以用试电笔检测d处，氖管会发光
2．家庭电路电流过大的原因：家庭电路总功率过大和短路。3．触电事故和安全用电原则（1）家庭电路触电：单线触电和双线触电（2）高压触电：高压电弧触电和跨步电压触电（3）日常生活中的安全用电原则①不接触低压带电体，不靠近高压带电体；②更换灯泡，搬动电器前应断开电源开关；③不弄湿用电器，不损坏绝缘层；④保险装置、插座、导线、家用电器等达到使用寿命应及时更换；⑤有金属外壳的用电器要有接地线。
1．如图所示的家庭电路，开始时各部分工作正常，将电饭煲插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光，则电路的故障是（　　）A．电热壶短路 B．在A、B点间某处断路C．在C、D间某处断路 D．电热壶断路
拓展：家庭电路故障分析
电灯仍能正常发光，说明不可能是短路，则是断路问题。把测电笔分别插入插座的左、右孔，氖管均能发光，说明插座的左右两孔均与火线相连，说明是零线断路，由于电灯仍能正常发光，则电路的故障是C、D间某处断路
1.基本原理：试电笔通过检测导线与大地之间的电势差来判断是否带电。接触火线时，试电笔与人体、大地形成闭合回路，氖管发光；接触零线或断路的火线时，无电流通过，氖管不发光。2.常见故障检测技巧（1）火线断路：若试电笔在火线路径上的多个点均不发光，说明火线断路。例如，进户火线断路时，所有与火线连接的插座、开关等位置试电笔均不发光。（2）零线断路：若试电笔在零线路径上的点发光，而用电器不工作，可能是零线断路。此时，零线通过用电器与火线连通，试电笔氖管发光。（3）用电器断路：若试电笔在用电器的火线端发光，零线端不发光，且用电器不工作，说明用电器内部断路（如灯丝断了）。（4）短路故障：短路通常会导致保险丝熔断或空气开关跳闸，试电笔可能无法直接检测。若试电笔在短路点附近的火线和零线均发光，且用电器不工作，可能是短路导致电流异常。
1．（2025·四川宜宾卷）【新情境・通过明朝郑和下西洋历史事件考查磁极、地磁场】明朝郑和下西洋时，航行中使用罗盘和星象来辨别方向，其中罗盘小磁针的北极指向地磁场的___________极，地磁场的北极在地理的___________极附近。
地球本身是一个巨大的磁体，地球周围的磁场叫做地磁场，地磁场的北极在地理南极附近，地磁场的南极在地理北极附近。罗盘小磁针静止时，小磁针的北极（N 极）指向地理北极，实际上是指向地磁场的南极。
2．（2025·四川自贡卷）【考查磁极、地磁场磁极间的作用、安培定则的应用】如图，闭合开关，条形磁铁S极受到______力。为增大条形磁铁和通电螺线管间的相互作用力，滑动变阻器的滑片P应向______滑动。
闭合开关，电流从螺线管右端流入，根据安培定则，通电螺线管右端为N极，左端为S极，根据磁极间相互作用规律可知条形磁铁S极受到斥力；为增大条形磁铁和通电螺线管间的相互作用力，滑动变阻器的滑片P应向左滑动，减小变阻器的阻值，增大通过螺线管的电流，从而增强通电螺线管的磁性
3．（2025·陕西卷）【考查磁场对通电导体的作用】如图所示，闭合开关，导体棒ab水平向右运动，说明磁场对通电导体有_____的作用，利用该原理可制成________（选填“发电机”或“电动机”）。若只改变该装置中的磁场方向，则导体棒的运动方向________（选填“改变”或“不改变”）。
闭合开关，导体棒ab成为通电导体，处于磁场中，向右运动，说明通电导体在磁场中受到磁场力的作用；利用该实验装置的原理可以制成电动机。通电导体在磁场中受力方向与磁场方向和电流方向有关，因此若只改变该装置中的磁场方向，则导体棒的运动方向改变。
4．（2025·山东东营卷）【新情境・通过温度控制装置考查电磁继电器的原理】如图所示是一种温度自动控制装置的原理图。当温度达到金属丝下端所指的温度时，电磁铁会产生磁性，它的N极在___________（填“左”或“右”）端；电源电压不变，要想增强电磁铁的磁性，通常采取的措施是___________。
电流从电磁铁右端流入，根据安培定则，伸出右手，四指的方向为电流的方向，大拇指的方向为N极的方向，故它的N极在左端。影响电磁铁磁性强弱的因素有电流的大小，线圈的匝数，故在电源电压不变时，要想增强电磁铁的磁性，通常采取的措施是增加线圈匝数。
5．（2025·山东济南卷）【新情境・通过水位报警器考查电磁继电器的原理】如图为一种水位报警器的原理图，当水位达到金属块A时，电路中红灯亮，此时螺线管上端为______极，图中虚线部分的作用相当于__________（选填“电源”“开关”“用电器”或“导线”）。
电流从螺线管下端流入，根据安培定则，右手握着螺线管，弯曲的四指指向电流方向，大拇指指向N极，所以螺线管上端为N极。当水位上升，金属块A、B连通时，控制电路通电，电磁铁具有磁性把衔铁吸引下来，使红灯亮，虚线部分起到控制电路的作用，相当于开关。
6．（2025·山东德州卷）【新情境・通过马拉松运动员佩戴感应芯片考查电磁感应现象】德州马拉松作为城市文化品牌，已发展成为彰显城市形象的重要载体。比赛过程中，运动员佩戴感应芯片通过起点和终点磁场地带时，芯片里的线圈会产生电流，激发芯片发送编码信息，系统自动获取信息并计时。其工作原理与此相同的是（　　）A．手摇发电机B．司南C．电磁起重机D．扬声器
运动员佩戴的感应芯片，线圈在磁场中运动产生电流，利用的是电磁感应原理；手摇发电机的工作原理是电磁感应；司南是利用地磁场来指示方向；电磁起重机利用的是电流的磁效应；扬声器的工作原理是通电导体在磁场中受到力的作用
7．（2025·山东卷）【新情境・通过建议指南针考查磁场、磁现象和地磁场】小明在户外实践中，利用随身所带物品制作了简易指南针。他首先利用电池、带绝缘皮的导线、铁钉制成电磁铁，然后将缝衣针磁化并用细线水平悬挂，最后将两者靠近，静止时位置关系如图所示。下列说法正确的是（　　）A．铁钉的钉尖是S极B．缝衣针的针尖是N极C．地磁场N极在地理北极附近D．移开电磁铁后，缝衣针静止时针尖所指方向为南
电流从铁钉的钉尖流入，根据安培定则，右手握住铁钉，四指指向电流方向，大拇指指向钉尖，所以钉尖是 N 极；与钉尖靠近的缝衣针的针尖是S极；地磁场的N极在地理南极附近，地磁场的S极在地理北极附近；缝衣针被磁化后，移开电磁铁，由于地磁场的作用，缝衣针静止时针尖（S极）所指方向为南
8．（2025·四川广元卷）【新情境・通过智能照明电路考查电磁继电器的原理】如图所示是某学校路灯的智能照明电路。S为光敏开关，天暗时S自动断开，天亮时S自动闭合；R为滑动变阻器。下列说法正确的是（   ）A．天亮时，电磁铁的上端是北极B．天亮时，将R的滑片P向上滑动，电磁铁磁性变强C．天暗时，衔铁被电磁铁吸引，触点c与a接触D．天亮时，电磁铁外部磁感线从上端出发回到下端
天亮时S自动闭合，控制电路为通路状态，由图可知，电流从螺线管的上端流入，下端流出，由安培定则可知，电磁铁的下端是北极，上端是南极，电磁铁外部磁感线从下端出发回到上端；将R的滑片P向上滑动，滑动变阻器阻值减小，电流增大，电磁铁磁性变强；天暗时S自动断开，控制电路为断开状态，电磁铁没有磁性，衔铁不会被电磁铁吸引
9．（2025·四川达州卷）【考查安培定则的应用】如图所示，开关闭合后，小磁针静止时右端为N极。请在对应括号内和A点分别标出：（1）螺线管“N”或“S”极；（2）电源的“+”或“-”极；（3）A点磁感线方向。
小磁针静止时右端为N极，左端为S极，根据磁极间相互作用规律可知螺线管右端为N极，左端为S极；根据安培定则可知电流从螺线管左端流入，则电源左端为正极；磁体外部磁感线是从N极出发，指向S极，所以A点磁感线方向水平向左
知识1 磁场 磁现象
1.磁体（1）能够吸引铁、钴、镍等物质的性质叫做磁性，具有磁性的物体叫做磁体。物体是否具有磁性的判断方法：①根据磁体的吸铁性判断；②根据磁体的指向性判断；③根据磁体间相互作用的规律判断。2.磁极间的相互作用（1）磁极：磁体上磁性最强的部分叫磁极。（2）水平方向能够自由转动的磁体，静止时指南的一端叫南极，又叫S极；指北的一端叫北极，又叫N极。（3）磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。3.磁场（1）定义：磁体周围存在的特殊物质叫磁场。
（2）性质：磁场的基本性质是对放入其中的磁体产生力的作用。（3）方向：将磁场中能够自由转动的小磁针静止时北极的指向规定为磁场方向。4.磁感线及其特点（1）用带箭头的曲线来形象、方便地描述磁场,这叫磁感线。为了便于研究磁场我们引人了磁感线的概念，磁感线是假想的分布在磁体周围的曲线，这种研究方法叫建立理想模型法。（2）磁感线的疏密表示磁性的强弱，箭头方向表示磁场方向。（3）在磁体外部，磁感线从N极出发回到S极；在磁体内部，磁感线从S极出发回到N极。磁感线不会交叉。5.地磁场（1）地球是一个大磁体，地球周围存在的磁场叫地磁场。
（2）地磁场的南北极与地理南北极相反，且不重合。地磁南极在地理北极附近,地磁北极在地理南极附近。6.电流的磁效应：通电导线的周围存在与电流方向有关的磁场，这种现像叫做电流的磁效应。7.安培定则：用右手握住螺线管，让四指指向螺线管中的电流方向，则大拇指所指的那端就是螺线管的北极（N极）。8.电磁继电器（1）电磁继电器的工作电路由低压控制电路和高压工作电路两部分构成。低压控制电路由电磁铁、低压电源和开关组成；高压工作电路由机器(电动机等)、高压电源、电磁继电器的触点部分组成。（2）电磁继电器的工作原理：用低压控制电路控制高压工作电路，可以实现远距离控制或自动化控制。利用电流的磁效应。
知识2 电动机和发电机
1.电动机的工作原理有三种表述形式（1）磁场对电流的作用；（2）通电导体在磁场中受力运动；（3）通电线圈在磁场中受力转动。电动机的转动方向与电流方向、磁场方向有关。2.发电机的工作原理(电磁感应)（1）电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象。（2）历史意义：英国科学家法拉第首先发现电磁感应现象，这一发现进一步揭示了电与磁之间的联系，证明了磁可以生电。3.发电机与电动机的区分发电机与电动机相对比，电动机是因电而动，工作配置中要有电源，消耗电能获得机械能；发电机则是因动而电，工作配置中没有电源，发电机本身就是电源，消耗机械能获得电能。
1．如图所示，请根据磁感线的方向，在螺线管左端的括号内标出极性“N”或“S”，在电源左边的括号内标出极性“＋”或“-”。
在磁体外部，磁感线从北（N）极出发，回到南（S）极，即螺线管左侧为北极，再由右手螺旋定则可知电流从螺线管的左侧流入，右侧流出，在电路中，在电源的外部电流由正极流向负极，即图中电源左侧为正极
1.判断通电螺线管的磁极极性步骤：用右手握住螺线管，让四指弯曲的方向与螺线管中电流的方向一致，此时大拇指所指的那端就是螺线管的北极（N极），另一端为南极（S极）。示例：若电流从螺线管的左端流入、右端流出，右手四指指向左端，大拇指指向左端，则左端为N极，右端为S极。2.根据磁极极性判断电流方向步骤：已知螺线管的N极和S极，用右手握住螺线管，大拇指指向N极，此时四指弯曲的方向即为螺线管中电流的方向。示例：若螺线管左端为N极，右手大拇指指向左端，四指弯曲方向为电流从螺线管左端流入、右端流出。
考点三  信息 能源 材料
1．（2025·山东青岛卷）【新情境・通过神舟二十号飞船考查电磁波的应用】2025年4月25日，神舟二十号航天员乘组入驻中国空间站，后续开展了多项空间科学实验，获得的实验数据和图像等信息能及时传回地面所利用的是（  ）A．红外线B．紫外线C．电磁波D．超声波
电磁波的传播不需要介质，能在真空中传播，且可以高效地传递包括数据、图像在内的各种信息。神舟二十号在太空（真空环境）中，要将实验数据和图像等信息传回地面，利用的就是电磁波
2．（2025·四川乐山卷）【考查能源、电磁波的应用】关于能源和电磁波，下列说法正确的是（　　）A．电能是一次能源B．核电站是利用聚变的链式反应发电的C．5G通信利用电磁波传递信息D．电视机遥控器发出的红外线不属于电磁波
电能是二次能源；核电站是利用核裂变反应发电的；电磁波的传播不需要介质，5G通信是利用电磁波传递信息的；γ射线、X射线、紫外线、可见光、红外线等都是电磁波
3．（2025·四川眉山卷）【考查能源、新材料、电磁波的应用】关于信息、能源和材料，下列说法正确的是（　　）A．手机利用超声波传递信息B．新能源汽车使用的是核能C．气凝胶的密度很小，可应用于航空航天等领域D．煤炭和石油都属于可再生能源，可以随意开采
手机用的是电磁波（如微波）来传递信息；新能源汽车的能源可以是电能；气凝胶在航空航天中用于隔热；煤炭和石油短时间内不能源源不断地获得，是不可再生能源
4．（2025·山西卷）【新情境・通过计算机处理数据放热考查材料的物理属性】在AI时代，大数据中心的计算机主机在处理海量数据时会产生大量电热。如图所示，将主机直接浸泡在氟化液中，可有效冷却且能使电路元件长期稳定工作。由此可知，氟化液除具有良好的导热性外，还应具有良好的（    ）A．导电性B．腐蚀性C．绝缘性D．磁性
因为计算机主机是大量的电子原件在工作，如果氟化液具有良好的导电性，细微的电流就会影响计算机主机，同理腐蚀性和磁性也会影响计算机主机的正常工作
5．（2025·山东济南卷）【新情境・通过神舟二十号飞船考查能源、能量的转化、电磁波的应用】（多选）2025年5月22日，神舟二十号航天员乘组完成第一次出舱活动，创下空间站建成后入轨出舱间隔时间最短纪录。下列说法正确的是（　　）A．在舱外活动时航天员和地面控制中心通过电磁波传递信息B．在舱外活动时航天员的质量为零C．空间站的太阳能帆板工作时将太阳能转化为电能D．空间站的太阳能帆板工作时利用的太阳能是不可再生能源
在舱外活动时航天员和地面控制中心通过电磁波传递信息；空间站的太阳能帆板工作时将太阳能转化为电能
6．（2025·四川攀枝花卷）【查电磁波的应用】电磁波具有信息和能量特性。在手机和微波炉这两种电子产品中，主要利用电磁波的能量特性工作的是______，主要利用电磁波的信息特性工作的是______。
[1]微波炉会产生微波，微波是一种电磁波，这些电磁波能够被食物中的水分子吸收，从而使食物加热。所以微波炉是利用电磁波的能量来加热食物的。[2] 手机是通过发射及接收电磁波来传递信息的。
知识1 信息 能源 材料
3.核能（1）定义：当原子核发生分裂或相互结合时释放出的能量。（2）获取核能的两条途径：裂变和聚变。（3）核裂变a.定义：我们把质量较大的原子核分裂成两个或两个以上中等质量的原子核的过程叫做核裂变。b.应用：原子弹(链式反应不加控制)、核电站(链式反应可以控制)。（4）核聚变a.定义：某些轻原子核(质量很小)，如氘和氚，在超高温下结合成一个新的原子核，同时释放出大量的能量，这就是核聚变b.应用：氢弹
4.太阳能（1）产生：太阳是一个巨大的“核能火炉”。在太阳内部,每时每刻都在发生聚变，并释放出巨大的能量。（2）优点：清洁无污染；获取方便；持久、可再生。（3）太阳能的利用方式a.太阳能转化为内能，如太阳灶、太阳能热水器。b.太阳能转化为电能，如太阳能电池。c.太阳能转化为化学能，如植物光合作用。5.能源与可持续发展（1）能量的转移和转化具有方向性。（2）能源消耗对环境产生影响：温室效应、大气污染等。
立足考情考法，聚焦热点难点，强化知识记忆
【规则速递】题库设置: 现有题库随心改，考点全由你拿捏，刷题体验超对味~闯关模式: 随机抽人解谜题，想玩就玩随时停，碎片时间也能嗨~终极彩蛋: 闯关成功解锁喜，作业豁免赢到手，快乐刷题超带感~
Ready? G!
你的学号，可能就是下一个幸运密码!
1．【新情境・通过长征二号丁运载火箭考查电磁波的应用】如图所示，2026年3月13日，长征二号丁运载火箭以“一箭双星”的方式成功将试验三十号卫星03、04星送入预定轨道。卫星在太空中与地面之间传递信息依靠的是（   ）A．电流B．电磁波C．次声波D．超声波
2．【新情境・通过制造航空飞行器的特殊材料考查材料的属性】如图是一种未来可用于航空飞行器制造的特殊材料——“微格金属”。它是一种人工合成的三维多孔开放式蜂窝状聚合物材料，内部结构99.99%为中空，放置在一朵蒲公英上也不会使其变形；在外力作用下可被压缩50%，外力撤去后能完全恢复原状；在能源领域还可作为电池的电极使用。下列物理属性中，与该材料无关的是（　　）A．密度小B．导热性好C．导电性好D．弹性好
3．【考查能源、电磁波的应用、信息的传递】物理学在能源、信息、材料等领域的发展中有重要作用，下列说法错误的是（　　）A．中国实现了珠穆朗玛峰峰顶5G网络覆盖，5G信号传递利用了次声波B．我省正在大力发展绿色能源，目前广泛利用的清洁能源包括风能、太阳能和水能C．在光导纤维制成的光缆中，用激光短时间内可以传递大量信息D．“华龙一号”是中国核电技术走向世界的国家名片，它利用核裂变发电
4．【考查电磁波的应用、能源的种类、核能】晓理对课本提供的能量和能源信息进行了整理，下列说法正确的是（　　）A．“北斗”卫星导航系统靠超声波传递信息B．能量既不能创造也不会消失，因此不需要节约能源C．核电站利用核聚变发电，发生的是可控的链式反应D．太阳能、地热能、氢能都属于新能源
5．【考查材料、信息的传递、能源的分类】信息、能源和材料是现代社会发展的三大支柱，下列关于信息、能源与材料的说法中正确的是（　　）A．5G通信利用电磁波进行信息传输B．煤炭属于二次能源C．太阳能清洁无污染，是不可再生能源D．手机中的芯片使用的是超导材料
6．【新情境・通过生活中的用电场景考查安全用电】寒假中的一天晚上，妈妈在用洗衣机洗衣服，家中开着一台空调取暖和三个LED灯照明，爸爸在看手机。小明准备写作业，当他把台灯插头插入插座时，插孔冒出火花同时家中空气开关跳闸，接下来小明的做法中最合适的是（　　）A．合上空气开关，先恢复照明，再查找故障B．关掉空调等大功率用电器，然后合上空气开关C．先拔掉台灯插头，检查插头处是否短路D．拨打95598供电服务电话，全家人原地等待救援
7．【新情境・通过福建舰考查电动机和发电机的原理】我国自行研制的航空母舰——福建舰，采用了最先进的电磁弹射器。它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞。以下能反映电磁弹射器的工作原理是（　　）A． B． C． D．
8．【考查家庭电路故障分析】如图所示是家庭电路的一部分，当把洗衣机的插头插入三孔插座后，洗衣机不工作，用测电笔接触插座右孔氖管发光，闭合开关，灯泡仍能发光。下列说法正确的是（　　）A．用测电笔接触a点氖管会发光B．洗衣机不能工作的原因可能是ac间断路C．洗衣机不能工作的原因可能是be间断路D．洗衣机不能工作的原因可能是地线断路
9．【新情境・通过电子防盗门考查电与磁】在城市住宅小区，通常每栋楼房单元门都安装电子防盗门，其门锁工作原理图，如图所示。图中只画出其中一家住户家中的控制开关S，该门锁工作过程是：当住户闭合控制开关S时，单元门锁上的电磁铁吸引卡在右侧门扣中的衔铁，使其向左运动一段距离，此时防盗门便可打开。下列分析中正确的是（　　）A．闭合开关，电磁铁的左端是S极B．该门锁主要利用电磁感应原理来工作的C．闭合开关后，电磁铁周围存在大量的磁感线D．该门锁主要利用电流的磁效应来工作的
10．【考查电磁继电器的原理】如图所示是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝。下列说法正确的是（　　）A．报警器中，水银温度计和电磁铁并联在电路中B．增大控制电路中的电流，电磁铁的磁性减弱C．电磁继电器可实现用低压电路控制高压电路，保障操作人员安全D．用右手螺旋定则可判断电磁铁的磁极，右手握住线圈，四指指向电流方向，大拇指指向S极
11．【考查安全用电常识】如图所示，有居民违规采用“飞线”（将接线板从窗口悬挂至室外）给电瓶车充电，电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触_______（选填“相线”“中性线”或“保护线”）绝缘皮的破损处，会导致触电事故；且夜间水汽凝结在接线板内，会导致电路_______，使导线的温度急剧升高，很容易造成火灾。
12．【新情境・通过磁悬浮LED灯考查安培定则、磁极间的作用、发电机的原理】如图所示为磁悬浮LED灯，灯座A内有电磁铁，电路如图所示，通电后电磁铁的下端为________（选填“S”或“N”）极。灯泡B内有磁体和接收线圈，接通电源后，灯泡可以悬浮在空中，是因为异名磁极相互________的结果，当底座C的开关闭合时，内部的发射线圈产生变化的磁场，灯泡被隔空点亮，这个过程与________（选填“电动机”或“发电机”）的工作原理相同。
13．【考查电动机和发电机的原理】学习了电和磁的知识后，小明用a、b两个直流电动机组装了如图所示的装置，闭合开关后，a开始转动，同时皮带带动b转动，小灯泡发光。a转动的原理是：通电导体在磁场中___________________；该装置中相当于电源的是_______（选填“a”或“b”）。
14．【考查家庭电路的连接】如图所示，小明家要安装一个插座（面板上有一个开关和一个三孔插座），要求开关控制三孔插座，面板内部接线如图中虚线，请用笔画线代替导线将该面板正确接入电路中。
15．【考查安培定则的应用】如图所示，闭合开关S后，位于螺线管右侧的小磁针N极顺时针旋转90°。要使滑动变阻器的滑片P向左端移动后，通电螺线管的磁性减弱，请用笔画线代替导线将实物图补充完整，并在括号中标出电源的“+”或“﹣”极，在P点标出磁感线的方向。
