这是一份人教版 (2019)涡流、电磁阻尼和电磁驱动教学ppt课件，共18页。PPT课件主要包含了例电子感应加速器，磁场变强，感生电场，二涡流，三电磁阻尼，四电磁驱动等内容，欢迎下载使用。

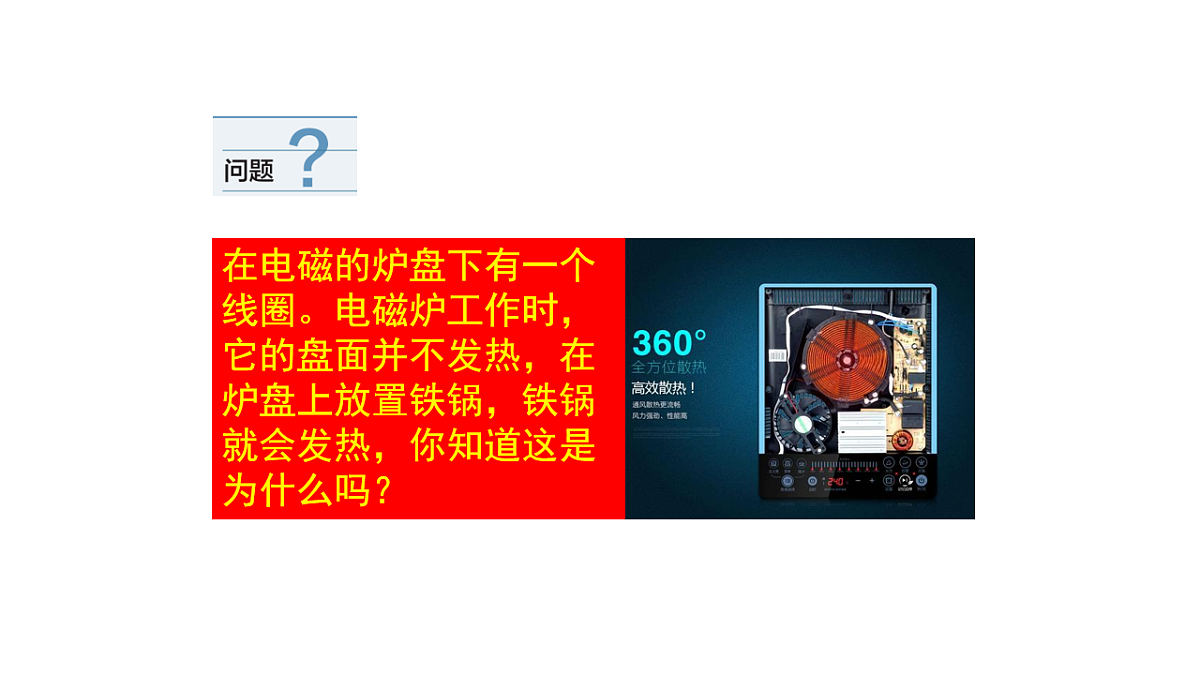

在电磁的炉盘下有一个线圈。电磁炉工作时，它的盘面并不发热，在炉盘上放置铁锅，铁锅就会发热，你知道这是为什么吗？

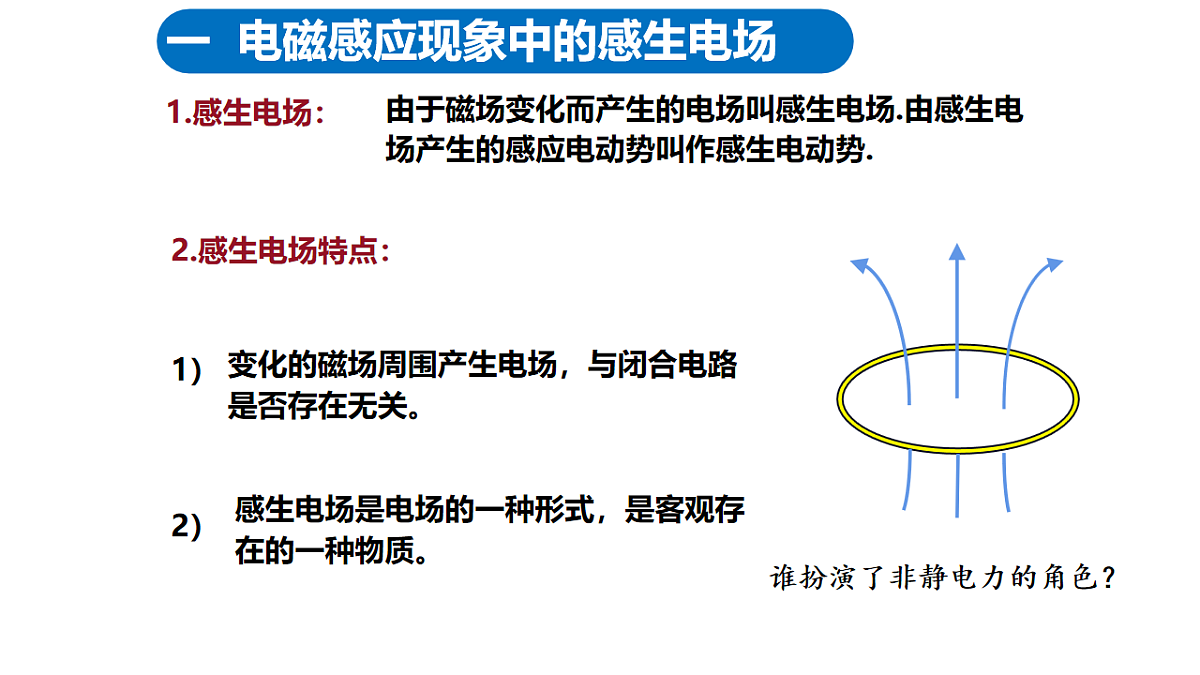

一 电磁感应现象中的感生电场
谁扮演了非静电力的角色？
由于磁场变化而产生的电场叫感生电场.由感生电场产生的感应电动势叫作感生电动势.

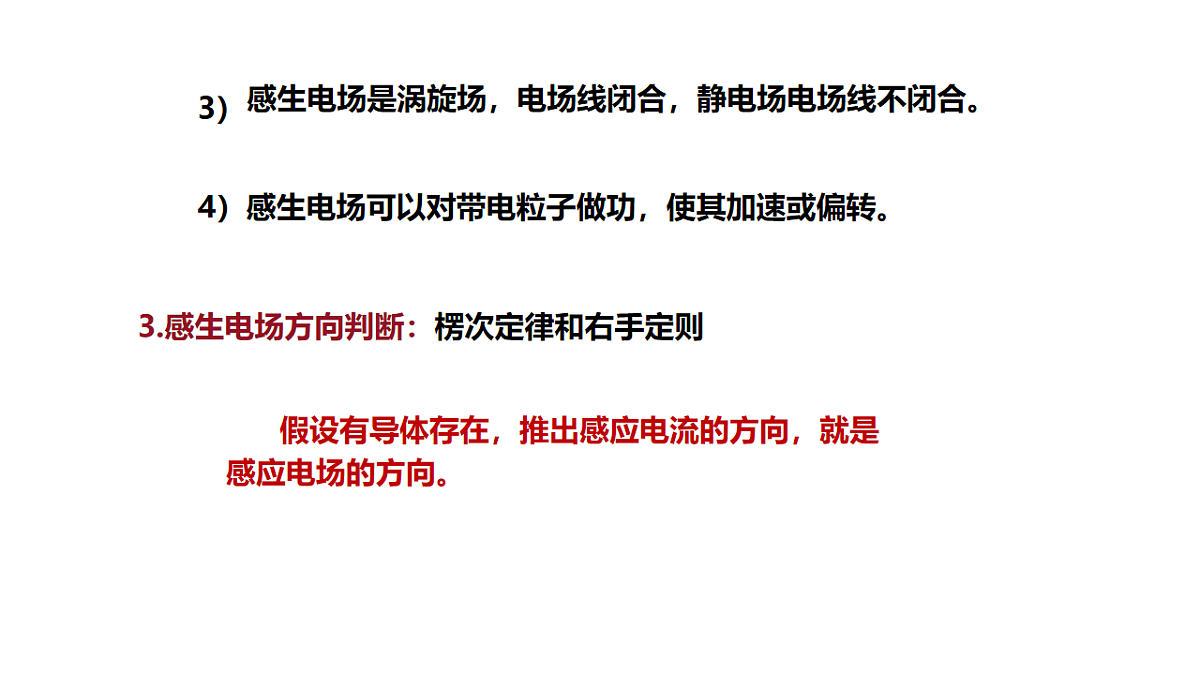

3.感生电场方向判断：楞次定律和右手定则
假设有导体存在，推出感应电流的方向，就是感应电场的方向。
4）感生电场可以对带电粒子做功，使其加速或偏转。

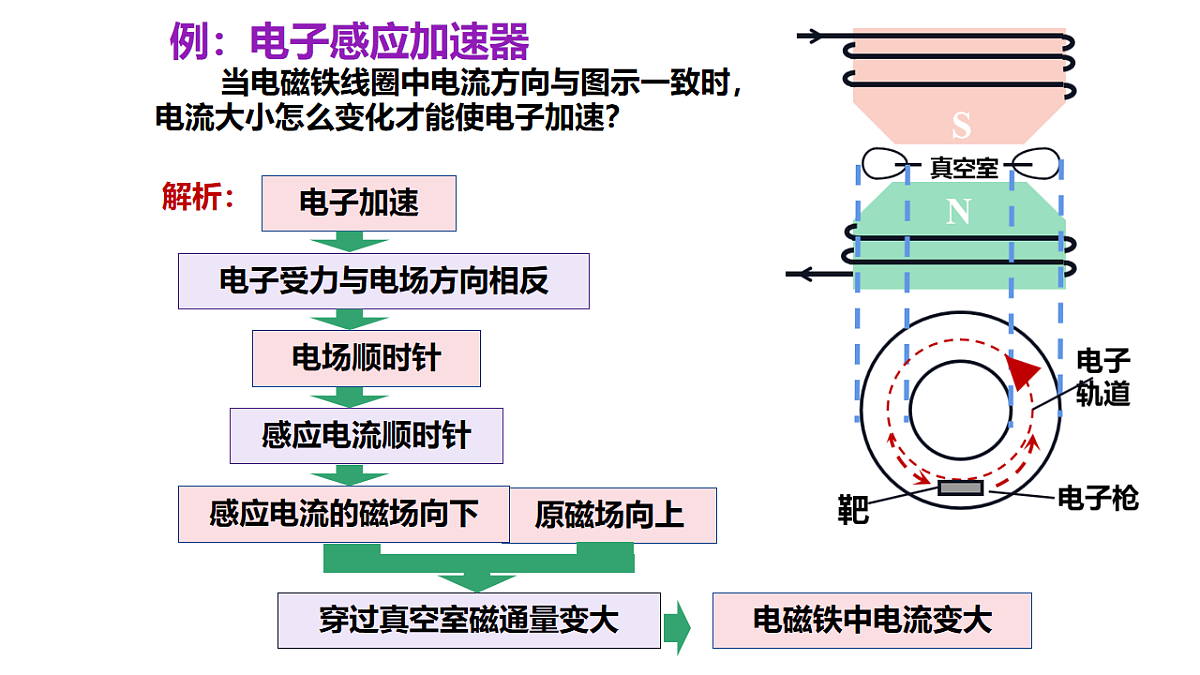

当电磁铁线圈中电流方向与图示一致时，电流大小怎么变化才能使电子加速？
电子受力与电场方向相反

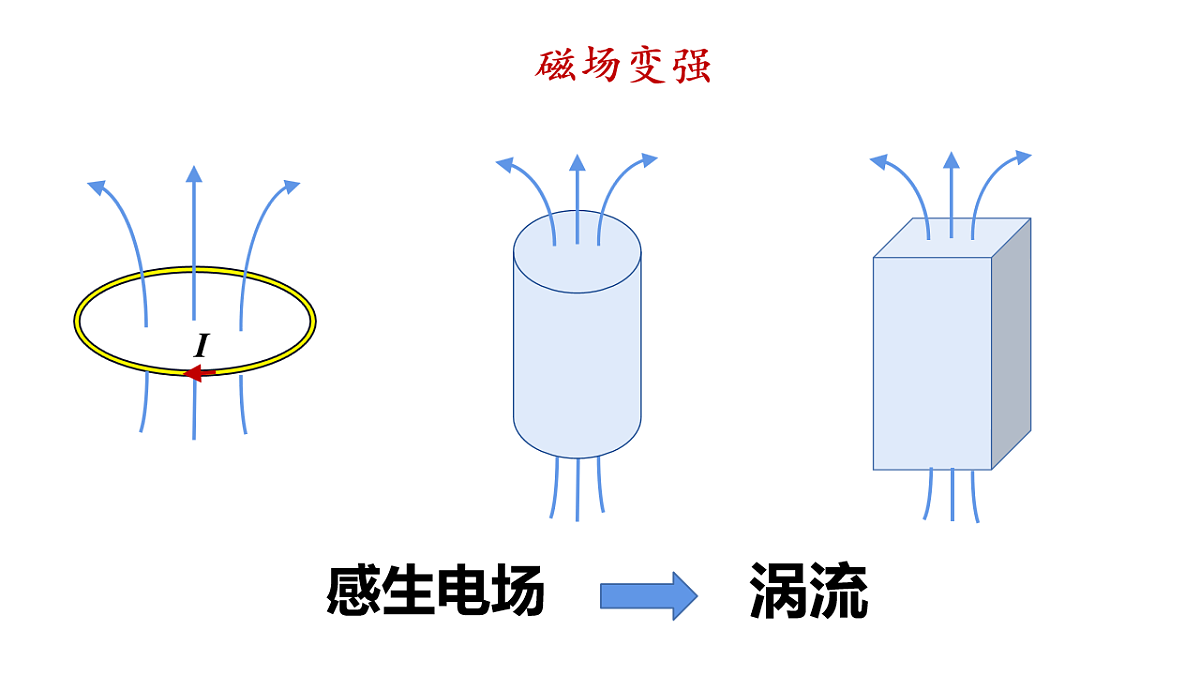

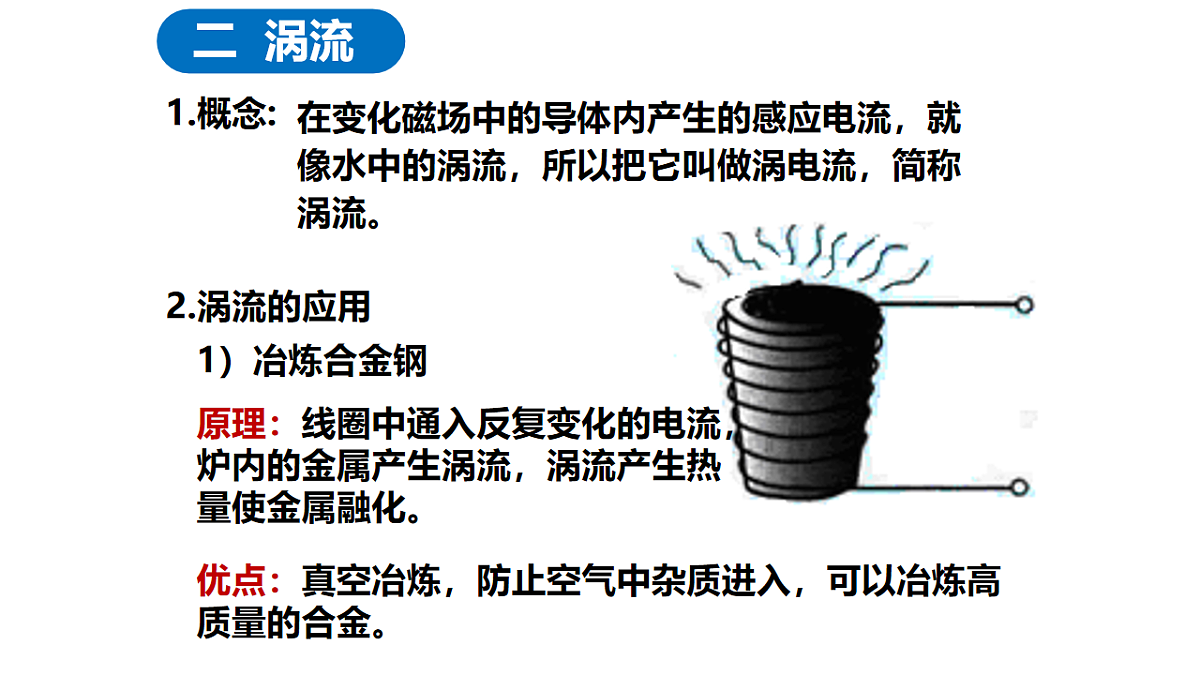

在变化磁场中的导体内产生的感应电流，就像水中的涡流，所以把它叫做涡电流，简称涡流。
原理：线圈中通入反复变化的电流，炉内的金属产生涡流，涡流产生热量使金属融化。
优点：真空冶炼，防止空气中杂质进入，可以冶炼高质量的合金。
探雷器原理：长柄线圈在地面扫过，线圈中通入反复变化的电流，如果地下埋有金属物品，金属中就会感应出涡流，涡流的磁场反过来会影响线圈中的电流，使仪器报警。
机场、车站、和重要活动场所的安检门可以探测人身携带的金属物品，道理是一样的。
相互绝缘的硅钢片叠成铁芯代替整块硅钢
电磁炉又名电磁灶，是现代厨房革命的产物，它无需明火或传导式加热而让热直接在锅底产生，因此热效率得到了极大的提高。是一种高效节能厨具，完全区别于传统所有的有火或无火传导加热厨具。如图所示是描述电磁炉工作原理的示意图，下列说法正确的是（　　）
A．电磁炉通电线圈加恒定电流，电流越大，电磁炉加热效果越好B．电磁炉原理是通电线圈加交流电后，在锅底产生涡流，进而发热工作C．电磁炉通电线圈通入大小和方向变化电流，电流变化越快，电磁炉加热效果越好D．电磁炉的锅不能用陶瓷锅或耐热玻璃锅，主要原因是这些材料的导热性能较差
1.单匝线圈落入磁场，安培力对线圈的运动有什么影响？
2.磁电式电流表线圈骨架的作用
铝框中感应电流方向：逆时针
线圈中电流方向：顺时针
线圈中安培力方向：如图所示
铝框中安培力方向：与线圈中安培力相反
安培力对铝框的转动产生的影响：
当框在磁场中运动做切割磁感线运动时产生感应电流，框受到安培力，且力的方向与运动方向相反，阻碍框的运动，就是电磁阻尼现象。
磁电式仪表中利用电磁阻尼使指针很快停下来，便于读数.
2.应用：交流感应电动机
1.2015·临沂高二检测]如图所示，在光滑水平桌面上放一条形磁铁，分别将大小相同的铁球、铝球和木球放在磁铁的一端且给它一个初速度，让其向磁铁滚去，观察小球的运动情况(　　)A．都做匀速运动B．铁球、铝球都做减速运动C．铁球做加速运动，铝球做减速运动D．铝球、木球做匀速运动
2.(多选)如图所示，蹄形磁铁和矩形线圈均可绕竖直轴OO′转动。从上向下看，当磁铁逆时针转动时，则(　 　)A．线圈将逆时针转动，转速与磁铁相同B．线圈将逆时针转动，转速比磁铁小C．线圈转动时将产生交流电D．线圈转动时感应电流的方向始终是abcda
二、电磁阻尼和电磁驱动（阻碍相对运动）
1、电磁阻尼：磁场不动，导体动
2、电磁驱动：导体不动，磁场动
