专题突破16 电学实验基础

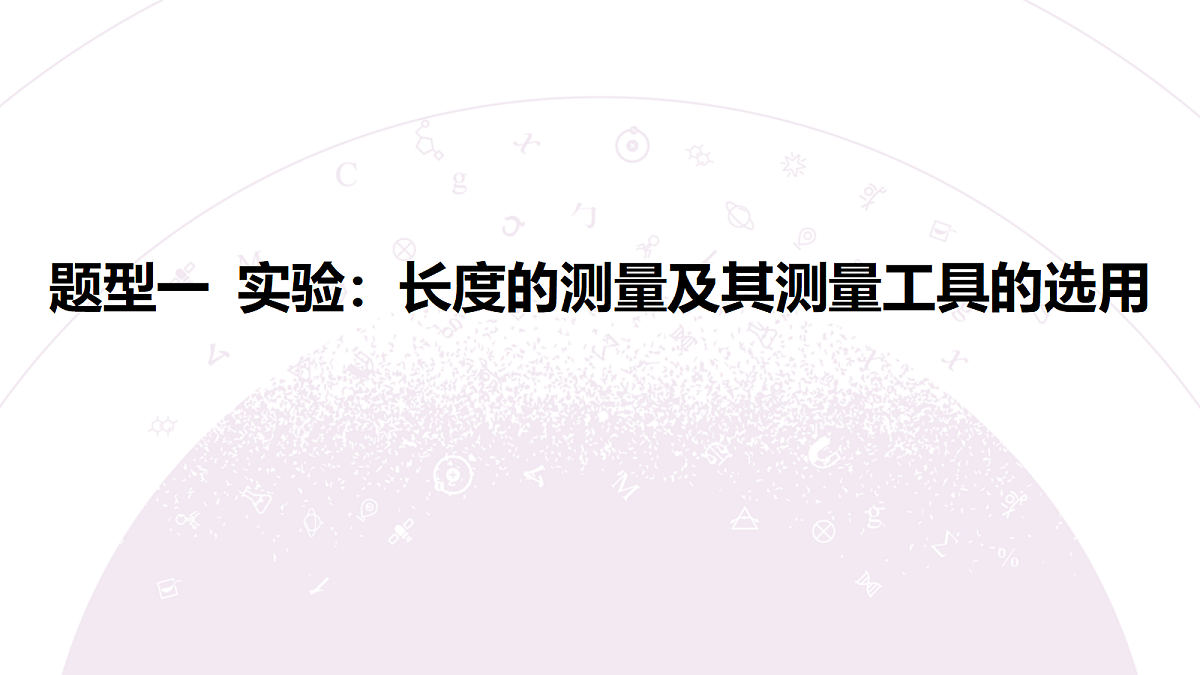

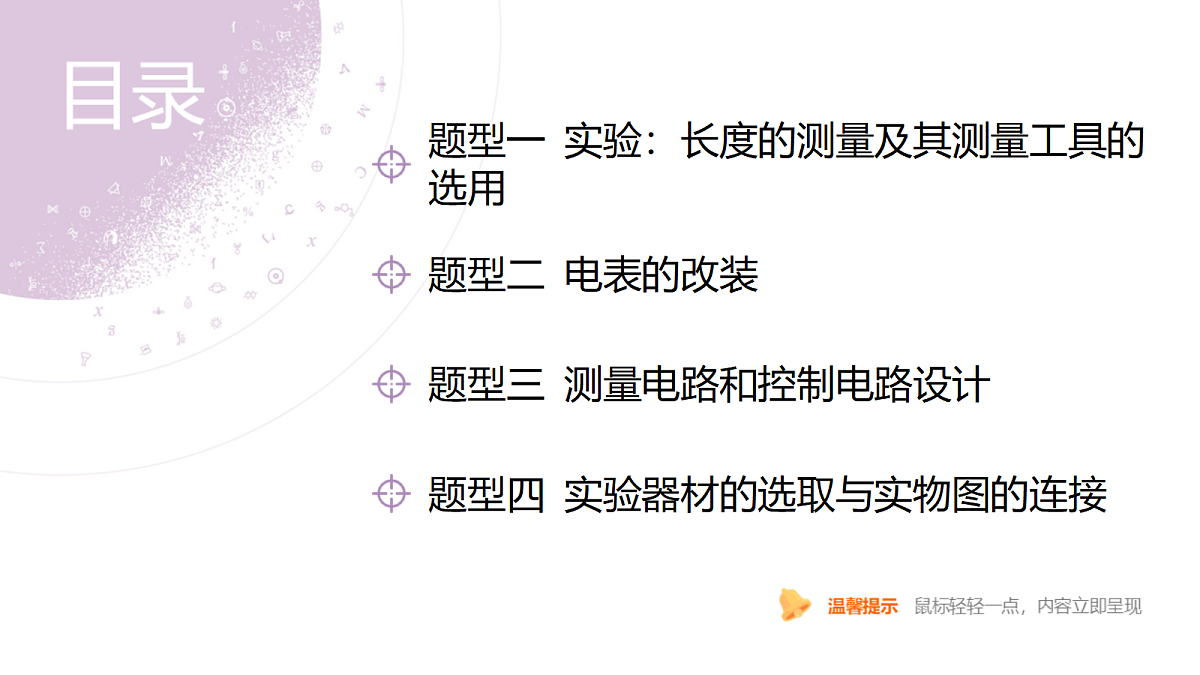

题型一 实验：长度的测量及其测量工具的选用
题型三 测量电路和控制电路设计
题型四 实验器材的选取与实物图的连接

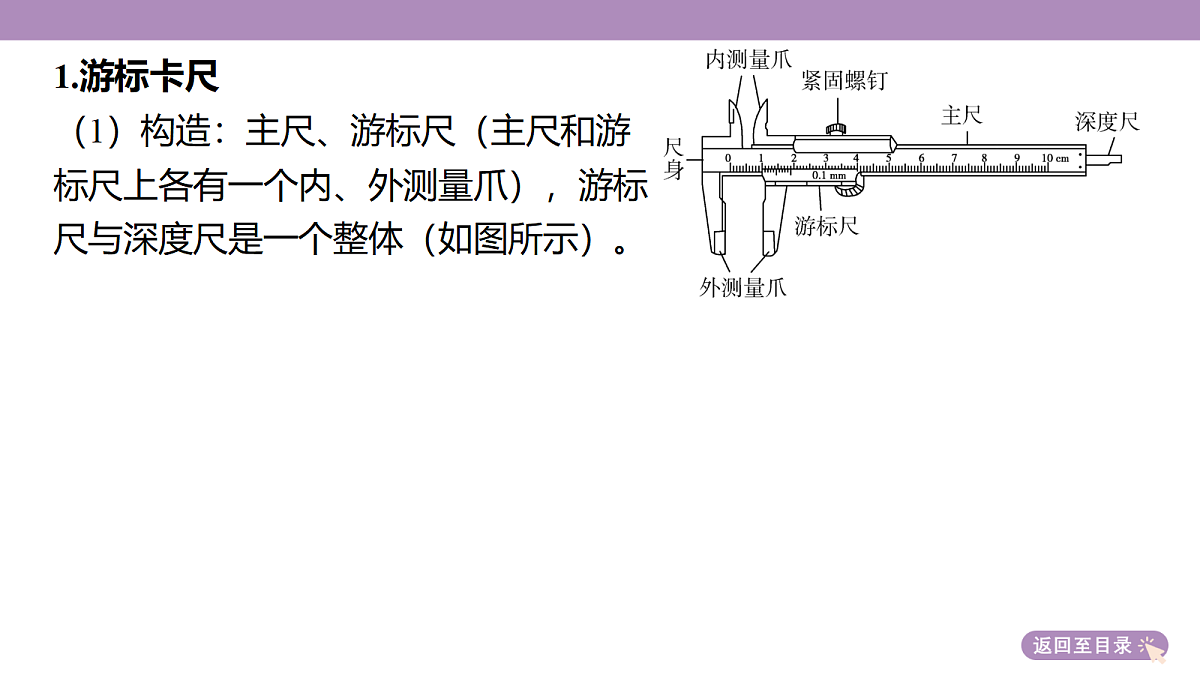

1.游标卡尺（1）构造：主尺、游标尺（主尺和游标尺上各有一个内、外测量爪），游标尺与深度尺是一个整体（如图所示）。
考向1 游标卡尺与螺旋测微器读数与使用

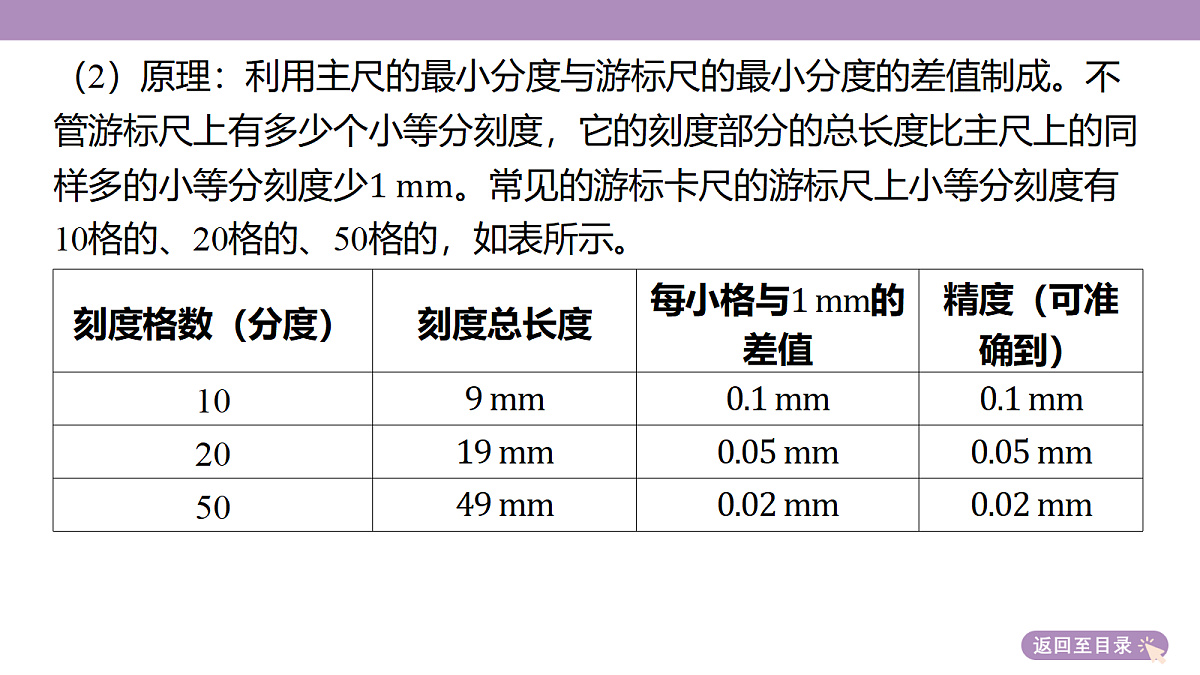

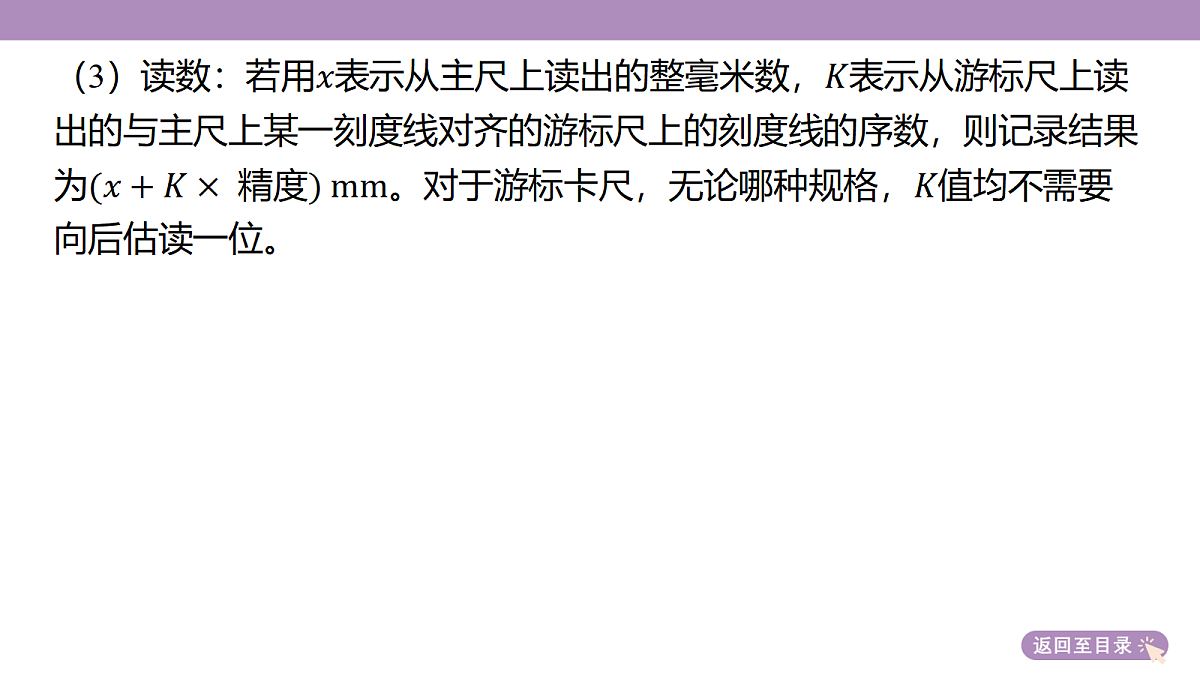

总结归纳游标卡尺的读数要“三看”
（2）第二看：游标尺上的0刻度线位置，区分0刻度线与游标尺最前端。（如图所示）
（1）第一看：精度。（如图所示）
考向2 电压表与电流表的读数
2.电压表、电流表的改装#2
（1）完成电路图中虚线框内的电路连接；
[解析] 要将表头改装成电流表，需要将表头与定值电阻并联，所以虚线框内的电路图如图所示。
1.电流表的内外接法（1）两种接法的比较
2.滑动变阻器的限流式接法和分压式接法（1）两种接法的比较
滑动变阻器的分压式接法，电压和电流的调节范围都很大；限流式接法较节能。
（2）必须选用分压式接法的三种情况①若采用限流式接法不能控制电流（或电压）满足实验要求，即若滑动变阻器阻值调到最大时，待测电阻中的电流（或两端电压）仍超过电流表（或电压表）的量程，或超过待测电阻的额定电流（或电压），则必须选用分压式接法。②若待测电阻的阻值比滑动变阻器最大阻值大得多，导致在限流电路中，滑动变阻器的滑片从一端滑到另一端时，待测电阻中的电流或两端电压变化范围不够大，此时应改用分压式接法。③若实验中要求电压从0开始调节，则必须采用分压式接法。
考向1 电流表的内、外接法
例4 （2025· 黑吉辽蒙卷·11，8分）在测量某非线性元件的伏安特性时，为研究电表内阻对测量结果的影响，某同学设计了如图（a）所示的电路。选择多用电表的直流电压挡测量电压。实验步骤如下：
[解析] 测量时，将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高。
考向2 滑动变阻器的应用
例5 某物理实验小组为探究滑动变阻器最大阻值对“限流电路”和“分压电路”的电压调节范围的影响，设计如下实验。
（3）某同学认为用“分压电路”测量电阻时，滑动变阻器的最大阻值越小越好。请判断该观点是否正确，并简要说明理由：________。
2.实物图连接的注意事项（1）画线连接各元件，一般先从电源正极开始，按照电路原理图依次到开关，再到滑动变阻器，按顺序以单线连接方式将主电路中串联的元件依次串联起来，再将要并联的元件并联到电路中去。（2）连线时要将导线接在接线柱上，两条导线不能交叉。（3）要注意电表的量程和正、负接线柱，要使电流从电表的正接线柱流入，从负接线柱流出。（4）滑动变阻器的接法：限流法，导线分别连接到上、下接线柱上（“一上一下”两个接线柱）；分压法，导线分别连接到上边一个接线柱和下边两个接线柱上（“一上两下”三个接线柱）。
使读数尽可能精确，电流表应选用___，滑动变阻器应选用___。（选填器材前的字母）
